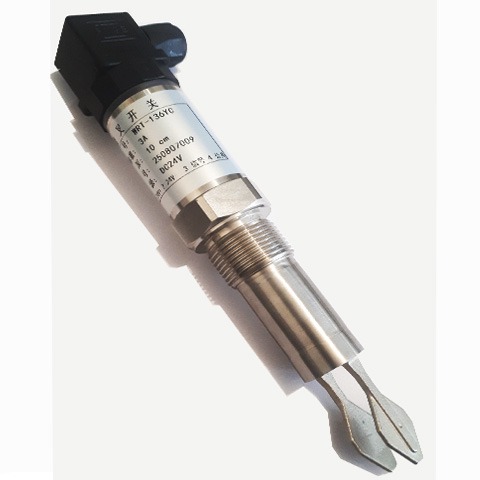

معرفی لول سوئیچ دیاپازونی (VIBRATION FORK):

لول سوئیچ دیاپازونی (VIBRATION FORK) دستگاه‌های قابل اعتمادی هستند که برای اندازه‌گیری سطح نقطه‌ای در صنایع مختلف استفاده می‌شوند و تشخیص دقیقی از سطوح مایع و جامد ارائه می‌دهند.لول سوئیچ دیاپازونی چنگال لرزشی بر اساس اصل یک چنگال کوک عمل می‌کنند که با فرکانس طبیعی (معمولا بین ۸۰ تا ۱۲۰۰ هرتز)با فرکانس ودامنه ثابت لرزش می‌کند. هنگامی که چنگال با یک محیط (مایع یا جامد) تماس می‌گیرد، فرکانس لرزش آن تغییر (کاهش) می‌یابد. این تغییر توسط قسمت های الکترونیکی شناسایی شده و سیگنالی برای نشان دادن وجود یا عدم وجود به محیط خروجی می‌دهد.این دستگاه به نامهای سوئیچ سطح ارتعاشی (Vibration Level Switch)، سنسور سطح چنگالی (Fork Level Sensor)، کلید سطح دیاپازونی (Fork Level Switch)، لول سوئیچ ارتعاشی و لول سوئیچ چنگالی نیز در بین متخصصین حوزه ابزار دقیق نامیده میشود.

اجزای تشکیل دهنده لول سوئیچ دیاپازونی (VIBRATION FORK):

1. چنگال ارتعاشی (Fork): قسمت حسگر که مستقیماً با ماده تماس پیدا می‌کند. جنس آن معمولاً از استنلس استیل S304 برای کاربردهای عمومی است.

2. مبدل پیزوالکتریک (Piezoelectric Transducer): قلب سنسور که هم تولید ارتعاش و هم تشخیص تغییرات آن را بر عهده دارد.

3. مدار الکترونیکی (Electronic Circuit): شامل پردازشگر سیگنال (DSP)، اسیلاتور و ماژول خروجی است. این مدار هوشمند است و امکان تنظیم حساسیت و تشخیص خطا را فراهم می‌کند.

4. بدنه (Housing): از  استنلس استیل ساخته می‌شود و مدارها را در برابر نفوذ رطوبت و گرد و غبار محافظت می‌کند.

5. اتصالات فرآیند (Process Connection): رزوه‌ استاندارد “G 1 برای نصب روی مخزن.

مشخصات فنی لول سوئیچ دیاپازونی (VIBRATION FORK):

ولتاژ تغذیه: (۱۹~۶۰ VDC) 24VDC فرکانس۵۰/۶۰ هرتس

دمای محیط: ۴۰- تا ۸۰ درجه سانتی گراد

دمای ذخیره سازی : ۴۰- تا ۸۵ درجه سانتی گراد

دمای متوسط: ۴۰- تا ۱۵۰ درجه سانتی گراد

فشار عملیاتی : ۱- تا ۴۰ بار

مواد مورد آزمایش: پودر وگرانول=۱۰میلی متر ، چگالی > 0.1 گرم بر سانتی متر مربع/مایع، ویسکوزیته =۱۰۰۰۰ میلی متر مربع بر ثانیه .چگالی > 0.7 گرم بر سانتی متر مکعب

نوع اتصال : رزوه ای سایز “G1

مواد پوسته :فولاد ضد زنگ S304

مواد چنگال:فولاد ضد زنگ S304

خروجی: رله NO

سیم بندی : پایه ۱ مثبت ۲۴ ولت DC ،پایه ۲ منفی ۲۴ولت DC ،پایه ۳ و۴ خروجی رله

تنظیم حساسیت چنگال: آهن ربا را بمدت چند ثانیه روی قسمت SET که روی بدنه دستگاه تایپ شده است قرار می دهیم و میزان حساسیت مورد نظر برای چنگالها را که در تماس با مواد، فرمان بسته شدن رله را خواهد داد تنظیم میکنیم.

مزایای لول سوئیچ دیاپازونی (VIBRATION FORK):

• استقلال از خواص ماده: عملکرد آن به ثابت دیالکتریک، هدایت الکتریکی، چگالی یا فشار سیستم بستگی ندارد. تنها شرط، تماس فیزیکی ماده با چنگال است.

• عدم نیاز به کالیبراسیون: پس از نصب اولیه، معمولاً به هیچ تنظیم یا کالیبراسیون مجددی نیاز ندارد.

• قابلیت اطمینان بسیار بالا: فاقد هرگونه قطعه متحرک است، بنابراین مستهلک نمی‌شود و نیاز به نگهداری کمی دارد.

• مصرف انرژی بسیار پایین.

• کاربرد گسترده: مناسب برای طیف وسیعی از سیالات و گرانول‌ها (پلاستیک، غلات).

• نصب و راه‌اندازی آسان.

• قیمت اقتصادی نسبت به بسیاری از تکنولوژی‌های دیگر.
