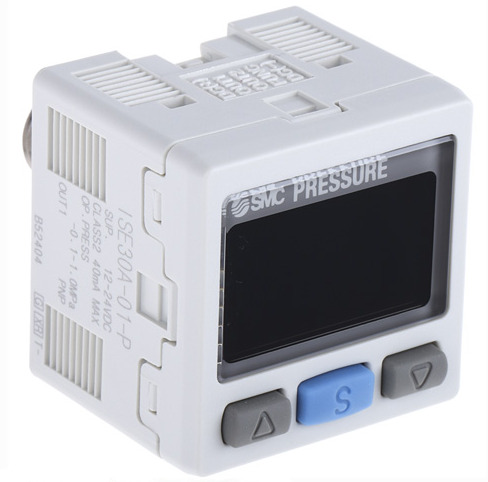

پرشر سوئیچ SMC مدل ISE30A-01-F-L

عملکرد پرشر سوئیچ ISE30A-01-F-L:

پرشر سوئیچ ISE30A-01-F-L مقدار فشار لحظه‌ای را با دقت بالا اندازه‌گیری کرده و روی نمایشگر LCD دو‌رنگ (سبز/قرمز) نمایش می‌دهد.
کاربر می‌تواند محدوده‌های فشار مجاز را تعیین کند تا دستگاه هنگام عبور از حدود تعریف‌شده، از طریق خروجی دیجیتال، آلارم (سیگنال هشدار) صادر کند.

این مدل دارای دو مد عملکردی (Pressure Output Modes) است:

1. Hysteresis Mode: فعال شدن خروجی در یک حد مشخص و بازگشت آن پس از رسیدن فشار به محدوده‌ی ایمن.

2. Window Comparator Mode: تعریف دو حد فشار (P1L و P1H) برای کنترل فشار در محدوده یا خارج از محدوده.

کاربر همچنین می‌تواند وضعیت خروجی را در یکی از دو حالت Normal یا Reversed تنظیم کند:

• در حالت Normal، خروجی ON زمانی است که فشار در محدوده‌ی مجاز قرار دارد.

• در حالت Reversed، خروجی ON زمانی فعال می‌شود که فشار از محدوده خارج شود.

این قابلیت‌ها باعث می‌شود فشار سیستم در وضعیت ایمن حفظ شود و از آسیب به تجهیزات جلوگیری گردد.

ویژگی‌های متمایز پرشر سوئیچ SMC مدل ISE30A-01-F-L:

• نوع فشار: فشار مثبت (Positive Pressure)

• بازه اندازه‌گیری: ‎–۰.۱۰۰ تا +۱.۰۰۰ MPa

• نوع خروجی:

  • ۱ خروجی دیجیتال PNP open-collector

  • خروجی آنالوگ جریان ۴–۲۰ mA (متناسب با فشار واقعی)

• پورت اتصال: R 1/8 رزوه استاندارد

• جنس بدنه: پلی‌کربنات تقویت‌شده و رزین مهندسی مقاوم

• آب‌بندی: O-ring از جنس HNBR مقاوم در برابر سایش

• نمایشگر: LCD چهاررقمی با نور پس‌زمینه LED دو‌رنگ (سبز/قرمز)

  • تغییر رنگ خودکار هنگام تغییر وضعیت سوئیچ (ON/OFF)

• دقت عملکرد: ±۰.۲ % F.S. ± ۱ digit

• زمان پاسخ: ≤ ۲.۵ ms (قابل تنظیم با Anti-chatter)

• منبع تغذیه: ۱۲ تا ۲۴ V DC ± ۱۰ %

• درجه حفاظت: IP40

• امکانات کنترلی:

  • قفل تنظیمات (Key Lock) برای جلوگیری از تغییرات ناخواسته

  • تابع Copy Function جهت انتقال سریع تنظیمات

  • قابلیت انتخاب واحد نمایش (MPa / kPa / bar / psi / kgf/cm²)

• نوع کابل: خروج مستقیم (Lead wire type L) با کابل ۳ هسته‌ای استاندارد (طول ۲ متر)

• کاربرد: کنترل و مانیتورینگ فشار مثبت در خطوط هوای فشرده و سیستم‌های اتوماسیون صنعتی

مشخصات فنی پرشر سوئیچ SMC مدل ISE30A-01-F-L:

کاربردهای پرشر سوئیچ ISE30A-01-F-L:

• کنترل فشار در سیستم‌های هوای فشرده و خطوط پنوماتیک

• پایش فشار ورودی در کمپرسور و مخازن تحت فشار

• سیستم‌های کنترل فرآیند و اتوماسیون صنعتی

• ماشین‌آلات بسته‌بندی، تزریق و تولید قطعات صنعتی

• مانیتورینگ و هشدار فشار در خطوط انتقال گاز غیرخورنده
