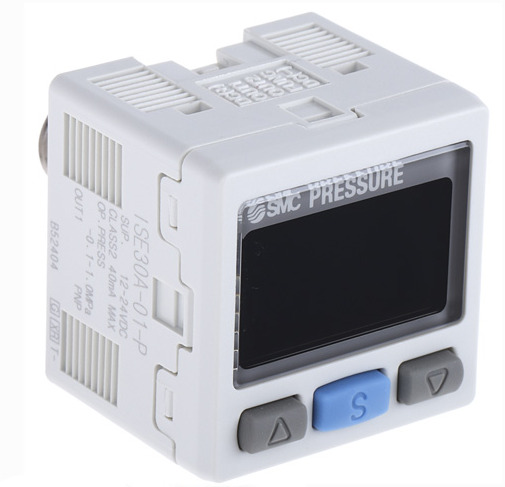

پرشر سوئیچ SMC مدل ZSE30AF-01-E-L

معرفی پرشر سوئیچ SMC مدل ZSE30AF-01-E-L:

پرشر سوئیچ SMC مدل ZSE30AF-01-E-L از سری محصولات پیشرفته‌ی ZSE30A(F) شرکت SMC ژاپن است.
این مدل از نوع Compound Pressure Switch بوده و قادر است هر دو نوع فشار منفی (وکیوم) و فشار مثبت (Compound) را با دقت بالا اندازه‌گیری و کنترل نماید.

به‌واسطه‌ی طراحی فشرده، ساختار صنعتی مقاوم، نمایشگر دو‌رنگ (قرمز / سبز)، و بهره‌مندی از دو خروجی مستقل (یک خروجی دیجیتال PNP و یک خروجی آنالوگ ولتاژ ۱ تا ۵ ولت)، این مدل عملکردی بسیار پایدار و دقیق ارائه می‌دهد.

پرشر سوئیچ ZSE30AF-01-E-L یکی از محبوب‌ترین مدل‌های ابزار دقیق در زمینه‌ی اتوماسیون صنعتی، سیستم‌های پنوماتیک، و تجهیزات کنترلی دقیق فشار محسوب می‌شود.

عملکرد پرشر سوئیچ SMC مدل ZSE30AF-01-E-L:

پرشر سوئیچ SMC ZSE30AF-01-E-L از سری ZSE30A(F) با ساختار Compound Pressure، قادر است فشارهای مثبت و منفی را به‌صورت هم‌زمان اندازه‌گیری و کنترل کند.

این دستگاه با استفاده از سنسور فشار داخلی با دقت بالا، مقدار فشار لحظه‌ای را به سیگنال الکتریکی تبدیل کرده و نتیجه را هم بر روی نمایشگر دیجیتال دو‌رنگ (قرمز / سبز) نمایش می‌دهد و هم از طریق دو خروجی مستقل ارسال می‌کند:

۱️⃣ خروجی دیجیتال PNP
به‌عنوان آلارم یا سیگنال کنترلی عمل می‌کند.
هنگامی که فشار اندازه‌گیری‌شده از مقدار تنظیم‌شده (Set Pressure) عبور کند، خروجی PNP فعال شده و سیگنال ۲۴ ولت را به PLC یا کنترلر ارسال می‌کند.
پس از بازگشت فشار به محدوده مجاز (Reset Pressure)، خروجی مجدداً غیرفعال می‌شود.

۲️⃣ خروجی آنالوگ ولتاژ (۱–۵V DC)
به‌صورت پیوسته متناسب با مقدار فشار لحظه‌ای تغییر می‌کند.
این سیگنال برای مانیتورینگ دقیق فشار یا ارسال به ورودی آنالوگ PLC استفاده می‌شود.
ولتاژ خروجی در این مدل معمولاً مطابق زیر است:

• ‎۱V → ‎–۱۰۰ kPa

• ‎۳V → ‎۰ kPa

• ‎۵V → ‎+۱۰۰ kPa

این ترکیب دوگانه (دیجیتال + آنالوگ) باعث می‌شود مدل ZSE30AF-01-E-L هم‌زمان برای کنترل آستانه‌ای (On/Off) و پایش دقیق فشار لحظه‌ای به‌کار رود.

ویژگی‌های متمایز پرشر سوئیچ SMC مدل ZSE30AF-01-E-L:

• نوع فشار: ترکیبی (Compound) — پوشش هم فشار منفی و هم مثبت

• بازه اندازه‌گیری: ‎–۱۰۰.۰ تا +۱۰۰.۰ kPa

• نوع خروجی: یک خروجی دیجیتال PNP open-collector + یک خروجی آنالوگ ۵-۱ ولت

• منبع تغذیه: ۱۲ تا ۲۴ V DC ±۱۰%

• پورت اتصال: R 1/8 (رزوه استاندارد)

• نمایشگر: LCD چهاررقمی با نور پس‌زمینه LED دو‌رنگ (سبز/قرمز)

• دقت عملکرد: ±۰.۲ % F.S. ±۱ digit

• زمان پاسخ: ≤ ۲.۵ ms (قابل تنظیم با Anti-chatter)

• درجه حفاظت: IP40

• دمای کاری: ۰ تا +۵۰ °

مشخصات فنی پرشر سوئیچ SMC مدل ZSE30AF-01-E-L:

کاربردهای رایج پرشر سوئیچ SMC مدل ZSE30AF-01-E-L:

• سیستم‌های خلا و مکش صنعتی که نیاز به پایش فشار منفی و مثبت دارند

• تجهیزات بسته‌بندی با سیستم‌های وکیوم / فشار مثبت

• خطوط تولید پنوماتیک با نیاز به کنترل دقیق فشار دوطرفه

• سیستم‌های اتوماسیون ابزار دقیق برای کاربردهای حساس و دقیق

•

نکات مهم نصب و بهره‌برداری پرشر سوئیچ SMC مدل ZSE30AF-01-E-L:

1. قبل از راه‌اندازی، نوع فشار و محدوده مجاز را با نیاز فرآیند مطابقت دهید.

2. محدوده‌ی آلارم (P1L / P1H) را طوری تنظیم کنید که از محدوده ایمن فرآیند خارج نشود.

3. دستگاه را در محیط خشک و بدون گردوغبار نصب کنید (درجه حفاظت IP40).

4. جهت کابل را طوری تنظیم کنید که در معرض کشش یا خم‌شدگی مداوم نباشد.
