اتصال زانویی پنوماتیک فستو QSL-3/8-12

اتصال زانویی پنوماتیک فستو QSL-3/8-12

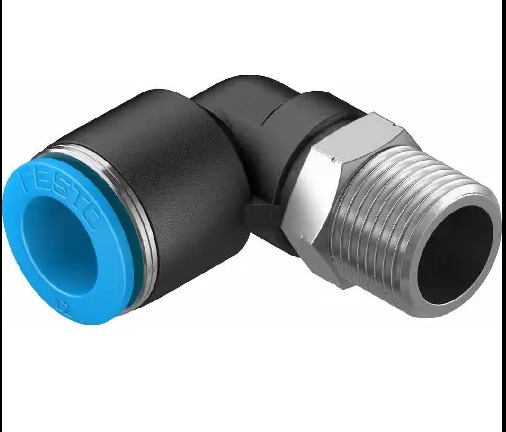

فیتینگ زانویی پنوماتیک QSL-3/8-12 فستو

اتصال پنوماتیک زانویی QSL-3/8-12 شرکت فستو پنیوماتیک از پرمصرف ترین قطعات در صنعت پنوماتیک می باشد.

اتصال زانویی پنوماتیک فستو دارای تنوع بالایی از نظر اندازه دهانه شلنگ خور و سایز رزوه است.

جهت تشخیص مدل بعد از تیپ اتصال، سایز رزوه و سپس دهانه شلنگ خور تعریف شده.

برای مثال فیتینگ زانویی پنوماتیک فستو QSL-3/8-12 برای رزوه ۳/۸ اینچ مناسب بوده و به شلنگ ۱۲ متصل میشود.

تنوع کاربردی اتصال پنوماتیک نیز در قسمت نام قطعه مشخص میشود که برای مثال اتصال مستقیم با QS تعیین شده.

اتصال سه راهی T شکل با QST، اتصال مینیاتوری با QSM میباشد که از پرکاربرد ترین نوع اتصالات هستند.

توصیه میشود برای فیتینگی فستو از شلنگ پنوماتیک فستو مدل PUN-H یا PEN استفاده گردد.

تیم طراحی فستو جهت آب بند رزوه در فیتینگ از دو راهکار استفاده کرده نوع آبند با واشر که با رزوه G معرفی میشود و رزوه نوع R که با گچ آببند صورت میگیرد.
