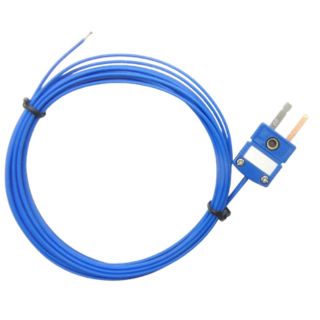

ترموکوپل نوع t

ترموکوپلی که در دمای اتاق بی‌نقص کار می‌کنند، ممکن است در یک سردخانه صنعتی عدد کاملاً اشتباهی را نشان دهد. خیلی از ترموکوپل‌های معمولی در دماهای زیر صفر دچار ناپایداری شده و خطاهای فزاینده‌ای دارند. اما ترموکوپل نوع t دقیقاً برای همین محدوده‌های صنعتی خیلی سرد ساخته شده است.

ترموکوپل t با ترکیب مس و کنستانتان در بازه ۲۰۰- الی ۳۵۰+ درجه سانتیگراد پاسخی پایدار و تقریبا خطی ارائه می‌دهد و به همین دلیل بهترین نوع ترموکوپل برای صنایع غذایی و فعالیت‌های آزمایشگاهی است. اما مهمترین نکته هنگام خرید ترموکوپل نوع t اطلاع از اکسید شدن سیم مسی در دماهای بالاتر از ۳۵۰ درجه سانتیگراد است. تا جاییکه نمی‌توانید از این مدل‌ برای طراحی ماشین‌آلات خیلی داغ استفاده کنید.

شما می توانید این محصول را با بهترین قیمت از بزرگترین واردکننده ابزار دقیق خریداری کنید. برای کسب اطلاعات بیشتر و دریافت لیست جدید قیمت با پیکاتک تماس بگیرید.

مشخصات فنی ترموکوپل نوع t

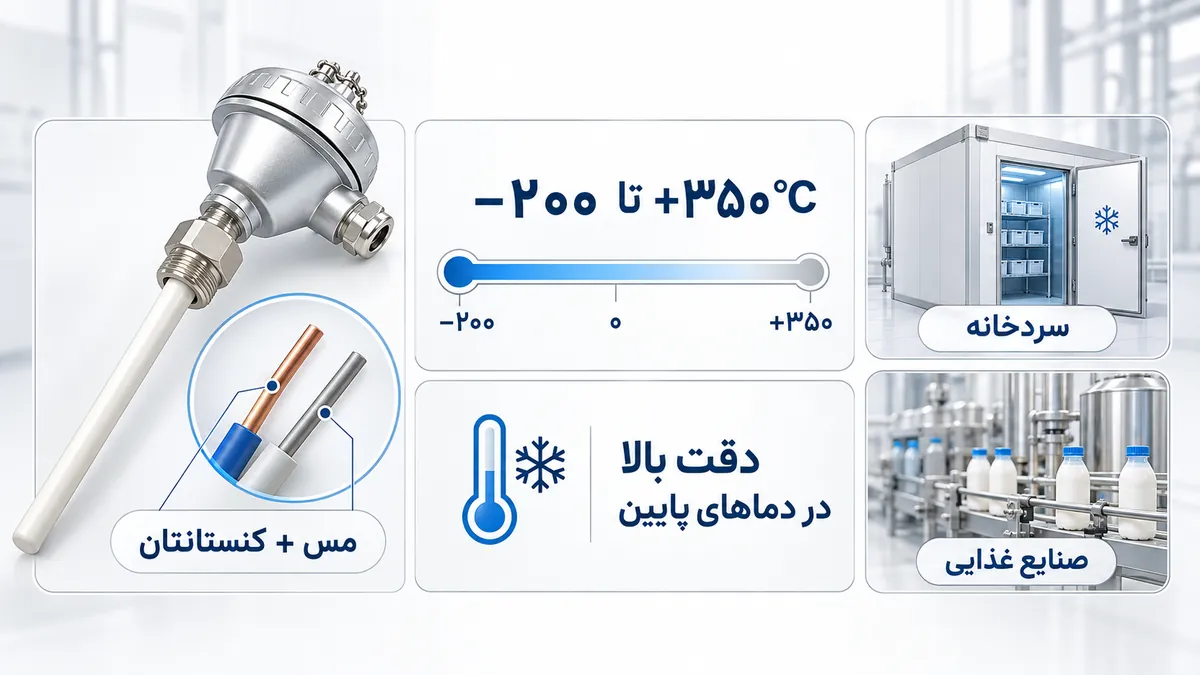

ترموکوپل‌های نوع t از دو فلز مس و کنستانتان ساخته می‌شوند و برای اندازه‌گیری دما در محدوده وسیع ۲۰۰- الی ۳۵۰+ درجه سانتیگراد کارایی دارند. این سنسور به خاطر دقت بالا در دماهای پایین، پایداری مناسب و رفتار کاملاً خطی در ناحیه زیر صفر انتخاب اصلی برای صنایع غذایی و دارویی است. طبق استاندارد IEC 60584-1 این ترموکوپل در کلاس‌های دقت مختلف عرضه می‌شود و برای محیط‌های مرطوب و اکسید کننده ملایم عملکرد قابل اعتمادی دارد.

ترکیب آلیاژی ترموکوپل نوع t

ترکیب آلیاژی ترموکوپل‌های نوع t براساس استاندارد IEC 60584-1 از دو هادی فلزی با خواص ترموالکتریک متفاوت مس و کنستانتان است. سیم مثبت این ترموکوپل از مس خالص (TP) و سیم منفی آن از کنستانتان (TN) است. این دو فلز وقتی در نقطه اتصال اندازه‌گیری به یکدیگر متصل می‌شوند، متناسب با اختلاف دما یک ولتاژ ترموالکتریک خطی تولید می‌کنند.

سیم مثبت (TP)

سیم مثبت ترموکوپل نوع t از مس با درجه خلوص بالا است. مطابق استاندارد IEC 60584-1 درجه خلوص مس فراتر از ۹۹ درصد تعیین می‌شود تا رفتار ترموالکتریک استاندارد حفظ شود. خلوص بالای مس در این ترموکوپل باعث پایداری سیگنال و تکرارپذیری اندازه‌گیری در دماهای پایین می‌شود. اما همین سیم مسی در دماهای بالاتر از ۳۵۰ درجه سانتیگراد به سرعت اکسید خواهد شد.

سیم منفی (TN)

سیم منفی ترموکوپل نوع t از آلیاژ کنستانتان ساخته می‌شود که ترکیبی از مس و نیکل است. نسبت نیکل به مس در این آلیاژ به شکلی تنظیم می‌شود که در برابر سیم مسی منحنی ولتاژ - دمایی مطابق استاندارد IEC 60584-1 را تولید کند. کنستانتان مقاومت الکتریکی پایدار و ضریب حرارتی کمی دارد و به پایداری سیگنال در بازه دماهای زیر صفر کمک می‌کند.

بازه دمایی اندازه‌گیری ترموکوپل نوع t

بازه دمایی ترموکوپل t بسیار گسترده از منفی ۲۰۰ تا مثبت ۳۵۰ درجه سانتیگراد است. همین محدوده وسیع باعث شده تا گزینه تخصصی برای اندازه‌گیری دماهای پایین باشد. عملکرد این ترموکوپل در اندازه‌گیری دماهای زیر صفر بسیار پایدار است، اما در دماهای بالاتر عملکرد آن به سرعت محدود می‌شود. بازه پیوسته دمای قابل اندازه‌گیری ترموکوپل نوع t به قرار زیر است:

عملکرد در دماهای پایین

ترموکوپل t از بهترین انتخاب‌ها برای اندازه‌گیری دماهای زیر صفر است. تا جاییکه عملکرد آن در محدوده ۵۰- الی ۲۰۰- درجه سانتیگراد کاملاً پایدار و خطی است. خطای اندازه‌گیری در دماهای منفی این ترموکوپل ناچیز است.

عملکرد در دماهای بالا

برای اندازه‌گیری دما تا مقدار ۳۵۰ درجه سانتیگراد به خوبی می‌توانید بر قابلیت نمایش خطی و دقت بالای ترموکوپل نوع t اعتماد کنید. اما در دماهای بالاتر از ۳۵۰ درجه سانتیگراد، سیم مسی به سرعت اکسید می‌شود و خواص ترموالکتریک آن تغییر می‌کند. البته در مدت زمانی کوتاه برای اندازه‌گیری دما تا سقف ۴۰۰ درجه سانتیگراد نیز کارایی دارد. اما استفاده مداوم در نزدیکی سقف دمایی فرایند اکسیداسیون سیم مسی آن را تسریع می‌کند. برای دماهای بالاتر از ۳۵۰ درجه بهتر است از ترموکوپل‌های نوع K یا J استفاده کنید.

کلاس دقت ترموکوپل نوع t

کلاس‌های ترموکوپل نوع t میزان خطای مجاز این سنسورها را در بازه‌های دمایی مشخص می‌کند. مطابق استاندارد IEC 60584-1 انواع این ترموکوپل‌ها را در سه کلاس تولید می‌کنند. این کلاس‌ها به کاربر کمک می‌کند تا بداند در هر محدوده دمایی، چه مقدار انحراف از مقدار واقعی قابل قبول است. انتخاب کلاس دقت مناسب، مستقیم بر کیفیت اندازه‌گیری و قیمت ترموکوپل نوع t تاثیرگذار است.

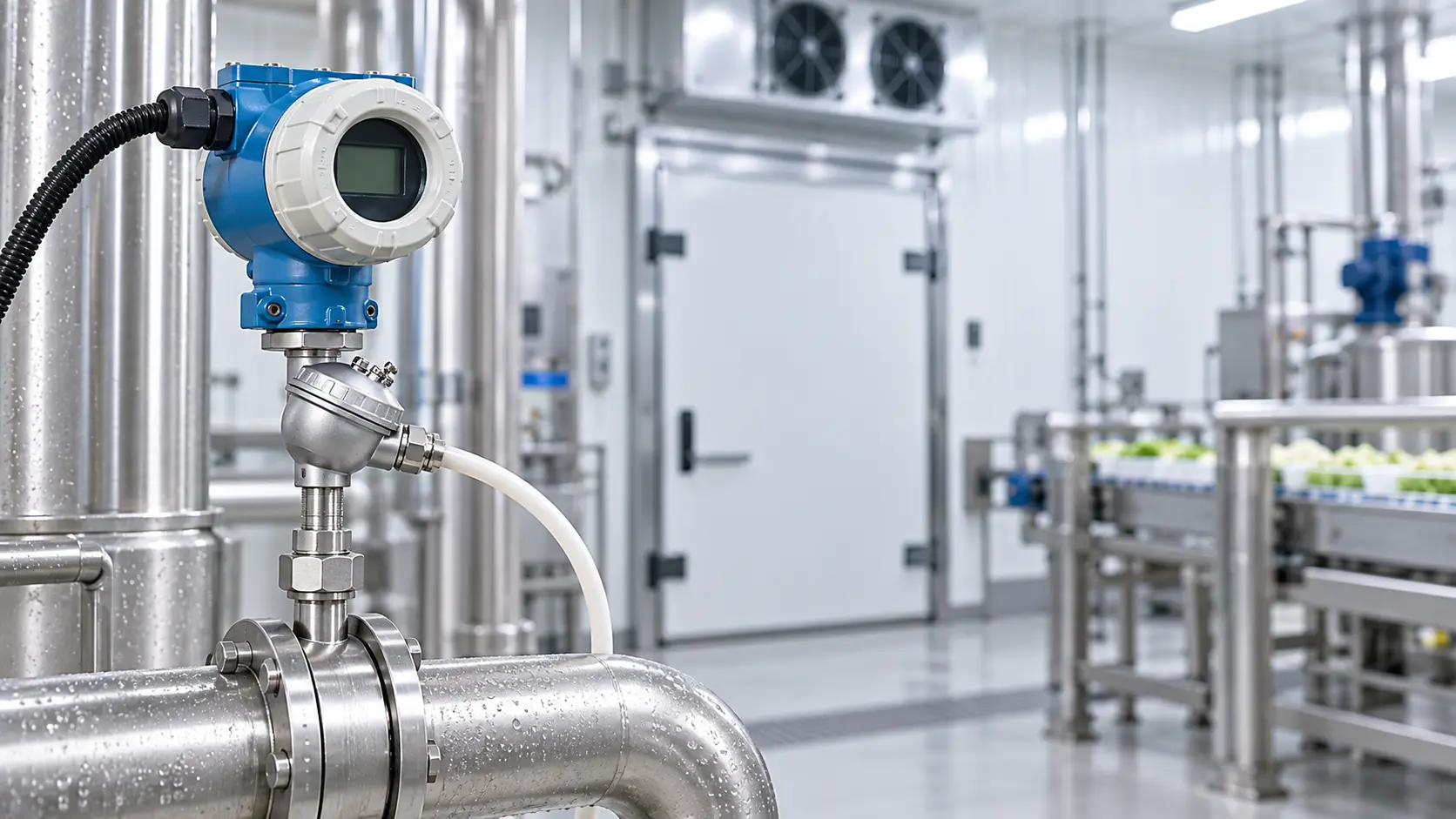

کاربردهای ترموکوپل نوع t

ترموکوپل‌های نوع t به خاطر دقت بالا در دماهای پایین، پایداری سیگنال و رفتار خطی در ناحیه زیر صفر کاربردهای گسترده در اکثر صنایع عمومی دارد. اما نکته‌ای که در انتخاب ترموکوپل نوع t کمتر دیده می‌شود، ریسک خطای تدریجی ناشی از اکسیداسیون سیم مسی در دماهای نزدیک به سقف کاری است. این اکسیداسیون خطای اندازه‌گیری را دو تا سه درجه سانتیگراد افزایش می‌دهد. این رفتار در داده‌های فنی تولید کننده‌ها براساس استاندارد IEC 60584-1 نیز تایید شده و دلیل اصلی محدود شدن سقف دمایی ترموکوپل t است. با این حال کاربردی متنوع در محدوده دمایی زیر صفر تا فراتر از ۳۰۰ درجه دارد. مواردی مانند:

سردخانه‌ها و فریزرهای صنعتی

ترموکوپل نوع t در دماهای زیر صفر دقیق و پایدار است و برای پایش دمای محدوده انجماد مواد غذایی یا دارویی استفاده می‌شود. البته سنسور را در نقاطی نصب کنید که جریان هوای سرد مستقیم به آن برخورد کرده و در حداقل فاصله ۱۵ سانتی‌متری از دیواره سردخانه باشد.

صنایع غذایی

ترموکوپل t برای اندازه‌گیری دمای واقعی محصولات در صنایع غذایی استفاده می‌شود. زیرا می‌تواند دمای فرایندهای سرمایشی یا انجمادی را مستقل از دمای محیط اندازه‌گیری کند. البته پراپ ترموکوپل باید مستقیم داخل محصول یا نزدیک آن قرار بگیرد.

آزمایشگاه‌ها و کالیبراسیون

ترموکوپل t با رفتار خطی و پایدار در دماهای پایین، یک سنسور مرجع برای مقایسه و کالیبراسیون در فعالیت‌های آزمایشگاهی است. اما دقیق‌ترین مدل کلاس ۱ را تهیه کرده و هر ۱۲ ماه یک بار باید سنسور را با مرجع معتبر کالیبره کنید تا هیچ نوع خطای تدریجی در عملکرد آن وجود نداشته باشد.

صنایع دارویی

از ترموکوپل‌های خانواده نوع t در طراحی انواع یخچال‌های نگهداری واکسن و محصولات حساس دارویی و همچنین سیستم‌های اتوکلاو داروسازی‌ها استفاده می‌شود. در این‌باره باید از غلاف استنلس استیل ۳۱۶ استفاده کنید.

شما می توانید در شرایط و صنایع دیگر از سایر انواع این محصول مانند ترموکوپل نوع s و ترموکوپل نوع k استفاده کنید.

خرید ترموکوپل نوع t

انتخاب ترموکوپل t بدون بررسی مشخصه‌های کلیدی ممکن است باعث خطای اندازه‌گیری شده و تاثیر مستقیم در خرابی زودرس یا هزینه‌های اضافی داشته باشد. جنس سیم، کلاس دقت، نوع غلاف، قطر سیم و نوع اتصال از جمله نکته‌های کلیدی خرید ترموکوپل نوع t هستند:

• کلاس دقت مقدار خطای مجاز ترموکوپل را تعیین می‌کند. برای کاربردهای حساس مانند آزمایشگاه یا صنایع دارویی ترموکوپل t کلاس ۱ تهیه کنید.
• برای محیط‌های مرطوب یا صنایع غذایی ترموکوپل با غلاف استیل ۳۱۶ تهیه کنید. در محیط‌های تمیز غلاف استیل ۳۰۴ پاسخگو است. اما برای محیط‌های خورنده حتماً جداول سازگاری شیمیایی غلاف را ارزیابی کنید.
• برای نصب ترموکوپل در هوا یا مایعات ساکن، سیم با قطر 0.5 الی 1 میلیمتر کافی است. اما در محیط‌های صنعتی به سیم ضخیم‌تر یا غلاف‌دار برای اتصال ترموکوپل نیاز دارید.
• اگر فاصله اتصال به ترانسمیتر زیاد است، حتماً از سیم جبران کننده نوع t استفاده کنید.

قیمت ترموکوپل نوع t

قیمت ترموکوپل به فاکتورهایی مانند کلاس دقت، جنس غلاف، قطر سیم و نوع اتصال بستگی دارد. نمونه‌های سیمی ساده ارزان‌ترین مدل‌ها هستند و مدل‌های غلاف‌دار بسته به متریال غلاف و اتصال رزوه‌ای یا فلنجی با قیمت بالاتری عرضه می‌شوند. برای کاربردهای حساس آزمایشگاهی، هزینه کردن برای یک ترموکوپل t کلاس ۱ با غلاف استیل ۳۱۶ منطقی است. اما در پروژه‌های عمومی صنعتی می‌توانید از کلاس ۲ با غلاف ۳۰۴ که نسبتا ارزان‌تر است، استفاده کنید. برای بررسی انواع ترموکوپل و ارزیابی شرایط پروژه می‌توانید از مشاوره فنی کارشناسان پیکاتک استفاده کنید. کارشناسان فروش پیکاتک به شما کمک می‌کنند تا بهترین نوع ترموکوپل را با قیمت مناسب کاملاً منطبق با شرایط فرایند انتخاب نمایید.

سوالات متداول

برای سردخانه یا انجماد مواد غذایی، کدام کلاس ترموکوپل نوع t مناسب است تا دمای دقیق کنترل شود؟

برای سردخانه‌ها و انجماد نصب کلاس ۲ کافی است. اما اگر نسبت به تنظیم دقیق دما حساسیت بالایی وجود دارد (صنایع دارویی) بهتر است کلاس یک را تهیه کنید.

آیا غلاف استنلس استیل ۳۱۶ برای محیط‌های مرطوب و شستشو کافی است؟

بله، استفاده از غلاف ۳۱۶ برای محیط‌های مرطوب و شستشو گزینه مناسبی است و مقاومت خوبی در برابر خوردگی ملایم دارد.

اگر سنسور در تماس مستقیم با مواد غذایی یا دارویی است، چه مشخصه‌هایی مهم هستند؟

یک غلاف استنلس استیل ۳۱۶ با سطح صیقلی و استاندارد بهداشتی را انتخاب کنید تا تمیزکاری آن ساده باشد و هیچ آلودگی روی سطح باقی نماند.

اگر دمای فرایند به طور قطع از ۳۰۰ درجه بالاتر می‌رود، می‌توان از ترموکوپل نوع t استفاده کرد؟

خیر. اگر دما به شکل مقطعی از ۳۰۰ درجه بالاتر می‌رود، نوع t دائماً در معرض اکسیداسیون است و در ناحیه پرخطر کار می‌کند.
