توضیحات

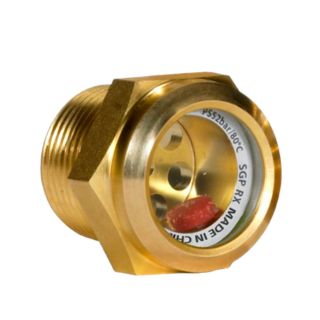

سایت گلاس دانفوس قطعهای است که برای مشاهده وضعیت مبرد یا روغن در سیستمهای تبرید طراحی شده و در تیپهای SGR، SGN، SG و SGRN عرضه میشود. این قطعه با شیشه دید بزرگ و بدنه برنجی امکان بررسی کمبود مبرد، کاهش سابکولینگ، سطح مایع و سطح روغن را فراهم میکند. مدلهای SGN و SGNR این برند به نشانگر رطوبت نوع N مجهز هستند که با تغییر رنگ رطوبت بیش از حد را هشدار میدهند. اما مهمترین نکته هنگام انتخاب و خرید سایت گلاس دانفوس، بررسی تیپ مناسب براساس محل نصب است. نکتهای که در پروژههای کم فشار ساختمانی باعث کاهش خطای تشخیص میشود. در ادامه این نکته را به همراه معرفی کامل انواع سایت گلاس دانفوس بررسی میکنیم.

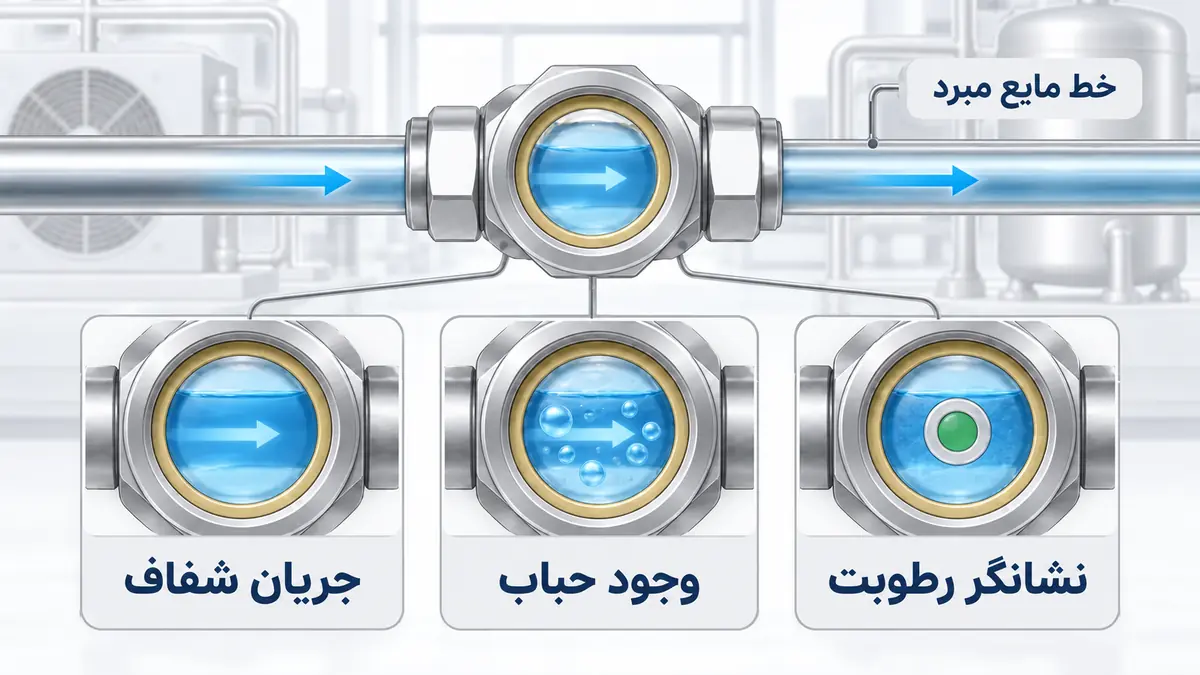

مشخصات فنی انواع سایت گلاس دانفوس
تیپهای مختلف سایت گلاس برند دانفوس همگی برای مشاهده وضعیت مبرد یا روغن در سیستم تبرید هستند تا بدون باز کردن مدار شرایط سیال داخل سیستم را بررسی کنید. اما برای انتخاب درست ابتدا باید مشخصات فنی مدلهای مختلف را دقیق بررسی کنید. در عمل وجود نشانگر رطوبت، نوع اتصال و محدوده فشار کاری تعیین میکند که هر تیپ از این محصولات در چه نوع پروژههایی کارایی دارند.
ویژگی | توضیحات فنی |
نام محصول | Sight Glass Danfus |
تیپها | SG , SGN , SGR , SGRN |
حداکثر فشار کاری | ۳۵ بار (psig ۵۰۰) |
جنس بدنه | برنجی با مقاومت خوردگی بالا |
استاندارد مقاومت خوردگی | ASTM B117 |
استاندارد طراحی تجهیزات تحت فشار | Pressure Equipment Directive 244/68/EU |
تاییدیه ایمنی | برای کدهای انتخابی UL |
شیشه دید | بزرگ برای مشاهده بهتر |
جنس شیشه | سکوریت / پلی کربنات |
نوع نشانگر رطوبت | نوع N با تغییر رنگ |
نشانگر رطوبت | فقط در تیپهای SGN و SGRN |
انواع اتصالات | فلر، جوش، لحیمی |
کاربرد اصلی | - نمایش وضعیت مبرد - بررسی سطح مایع و یا سطح روغن در سیستم تبرید |
انواع تیپهای سایت گلاس دانفوس
سایت گلاسهای دانفوس در ۴ تیپ اصلی SGR، SGN، SG و SGRN عرضه میشوند که هر کدام برای شرایط خاص از مدار تبرید هستند. تفاوت اصلی بین این مدلها در نشانگر رطوبت و تمرکز بر مسیر مایع یا روغن است. شناخت این تیپها کمک میکند تا انتخاب درستی برای پروژههای صنعتی مختلف داشته باشید.
سایت گلاس دانفوس تیپ SG
تیپ SG سادهترین نوع است که بدون نشانگر رطوبت عرضه میشود. این مدل برای مشاهده وضعیت مبرد در خط مایع و تشخیص مشکلاتی مانند کمبود مبرد و یا حبابهای ناشی از کمبود سابکولینگ طراحی شده است.
تیپ SG یک شیشه دید ساده در بدنه برنجی است که وضعیت مبرد را نشان میدهد. تکنسین میتواند با نگاه مستقیم داخل شیشه وضعیت جریان مایع و یا وجود حبابها را بررسی کند. شیشه تعبیه شده تیپ SG دید بزرگی دارد و مشاهده را واضحتر و سریعتر میکند. این تیپ با اتصالات مختلف فلری برای نصب ساده در خطوط مسی، جوش یا لحیمی مناسب اتصال دائمی عرضه میشود. از تیپ SG در موارد زیر استفاده کنید:
- نمایش کمبود مبرد در سیستم
- تشخیص وجود حباب به خاطر کمبود سابکولینگ
- نمایش سطح مایع در رسیور
- نمایش وضعیت مبرد قبل از شیر انبساط
سایت گلاس دانفوس تیپ SGR
تیپ SGR از سری سایت گلاسهای دانفوس، یک مدل بدون نشانگر رطوبت است که برای مشاهده جریان روغن طراحی شده است. این مدل کمک میکند که تکنسینها بدون نیاز به باز کردن مدار، وضعیت روغن برگشتی به کمپرسور را بررسی کنند و از مشکلاتی مثل برگشت ناقص روغن یا انسداد مسیر زودتر مطلع گردند. اگر قرار است سایت گلاس را در مسیر برگشت روغن نصب کنید، این تیپ بهترین پیشنهاد است.
تیپ SGR دانفوس شیشه با دید بزرگی دارد و بدنه برنجی مقاوم آن طول عمر مناسب در شرایط معمولی را تضمین میکند. اما بدون نشانگر رطوبت عرضه شده و فقط برای مشاهده فیزیکی روغن کاربرد دارد. مواردی مانند:
- نمایش جریان روغن برگشتی از جدا کننده روغن به کمپرسور
- تشخیص انسداد یا کاهش جریان روغن
- پایش عملکرد صحیح سیستم برگشت روغن
- کمک به جلوگیری از آسیب کمپرسورها بر اثر کمبود روغن
سایت گلاس دانفوس تیپ SGN
تیپ SGN مدلی است که علاوه بر مشاهده وضعیت مبرد قابلیت نمایش رطوبت نیز دارد. این تیپ به یک نشانگر رطوبت نوع N مجهز است که با تغییر رنگ مقدار رطوبت موجود در سیستم تبرید را هشدار میدهد. به همین دلیل سری SGN انتخاب مناسبی برای نقاطی است که کنترل رطوبت اهمیت زیادی دارد.
تیپ SGN ترکیبی از شیشه دید وسیع با قابلیت رطوبت سنجی نوع N است. شیشه دید وضعیت مبرد و حبابها را نشان میدهد و نشانگر رطوبت مقدار رطوبت بیش از حد داخل مبرد را با تغییر رنگ اعلام میکند. اگر سیستم تبرید شما به رطوبت حساس است و یا میخواهید بدون باز کردن مدار وضعیت رطوبت را نیز چک کنید، تیپ SGN را انتخاب کنید. این تیپ چند کاربرد برجسته دارد:
- نمایش کمبود مبرد و حباب در خط مایع
- قابلیت تشخیص رطوبت بیش از حد در سیستم تبرید
- امکان پایش سلامت مبرد و وضعیت فیلتر درایو
- مناسب برای سیستمهایی که حساسیت بالایی به آلودگیهای رطوبتی دارند.
سایت گلاس دانفوس تیپ SGRN
تیپ SGRN کاملترین مدل سایت گلاس است که هم برای مشاهده جریان روغن در مسیرهای برگشتی طراحی شده است و هم به نشانگر رطوبت نوع N مجهز است. این تیپ به تکنسین اجازه میدهد که در یک نگاه، وضعیت روغن برگشتی را ببیند و همزمان مقدار رطوبت سیستم را کنترل کند. تیپ SGRN برای سیستمهایی که پایش همزمان روغن و رطوبت اهمیت دارد، انتخاب مناسبی است. در کل اگر به دنبال کاملترین گزینه برای مسیر روغن هستید و در عین حال میخواهید رطوبت سیستم را هم کنترل کنید، تیپ SGRN را انتخاب نمایید. این تیپ قابلیتهای کاربردی متنوعی دارد:
- نمایش جریان روغن برگشتی به کمپرسور
- امکان تشخیص انسداد یا کاهش جریان روغن
- نمایش رطوبت بیش از حد داخل سیستم تبرید
- مناسب برای سیستمهای بزرگ یا حساس که به پایش کامل نیاز دارند.
ویژگیهای فنی انواع سایت گلاس دانفوس
سایت گلاسهای دانفوس با ترکیبی از شیشه دید بزرگ، بدنه برنجی مقاوم و قابلیت نشانگر رطوبت در برخی از تیپها طراحی شدهاند که بازرسی چشمی سیستم تبرید را سادهتر و قابل اعتماد میکنند. این سایت گلاسهای برند دانفوس چند ویژگی برجسته دارند:
طراحی با شیشه دید بزرگ
شیشه دید بزرگ این سایت گلاسها امکان مشاهده وضعیت سیال را واضحتر میکند. حبابها، سطح مایع و جریان روغن به راحتی دیده میشوند و حتی در شرایط نوری ضعیف هم میتوانید بازرسی چشمی سریع را انجام دهید. این قابلیت سایت گلاسهای دانفوس با شیشه دید بزرگ یعنی دیگر مجبور نیستید که برای تشخیص حباب یا سطح روغن، سرتان را کج کنید یا با چراغ قوه دنبال زاویه درست بگردید. در پروژههای سنگین همین که در یک نگاه از فاصله نیم متری توانایی بررسی وضعیت مایع و روغن را داشته باشید، از توقفهای بیمورد جلوگیری میشود. شیشه با دید وسیع انواع سایت گلاس دانفوس این مزیت را دارند.
طراحی با بدنه برنجی مقاوم
بدنه برنجی این محصولات مقاومت خوبی در برابر خوردگی دارد. طبق دیتاشیت عرضه شده برند دانفوس بدنههای برنجی تمام تیپها ۲۰۰۰ ساعت تست سالت اسپری مطابق استاندارد ASTM B117 را پشت سر گذاشتهاند. برای همین در محیطهای معمولی تبرید و تهویه مطبوع دوام کافی را دارد.
بدنه برنجی این سایت گلاسها در موتورخانهها و محیطهای مرطوب مقاومتر از بدنههای آبکاری شده است. ۲۰۰۰ ساعت تست سالت اسپری یعنی اینکه بدنه برای شرایطی ساخته شده که رطوبت یا چکههای آب و هوای شرجی دائماً روی محصول اثر میگذارند. اما سایت گلاس برای سالها مقاوم میماند.
دارای نشانگر رطوبت نوع N
تیپهای SGN و SGRN نشانگر رطوبت با قابلیت تغییر رنگ دارند. اگر رطوبت داخل مبرد یا روغن سیستم بیش از حد مجاز شود، این سایت گلاسهای دانفوس به سرعت تشخیص داده و با تغییر رنگ هشدار میدهند. در این صورت تا قبل از خرابیهای بزرگ میتوانید فیلتر درایر را بررسی کرده و یا هر نوع نشتی رطوبت را شناسایی کنید. همین قابلیت در طولانی مدت از سیستم تبرید محافظت کرده و طول عمر مفید آن را افزایش میدهد.

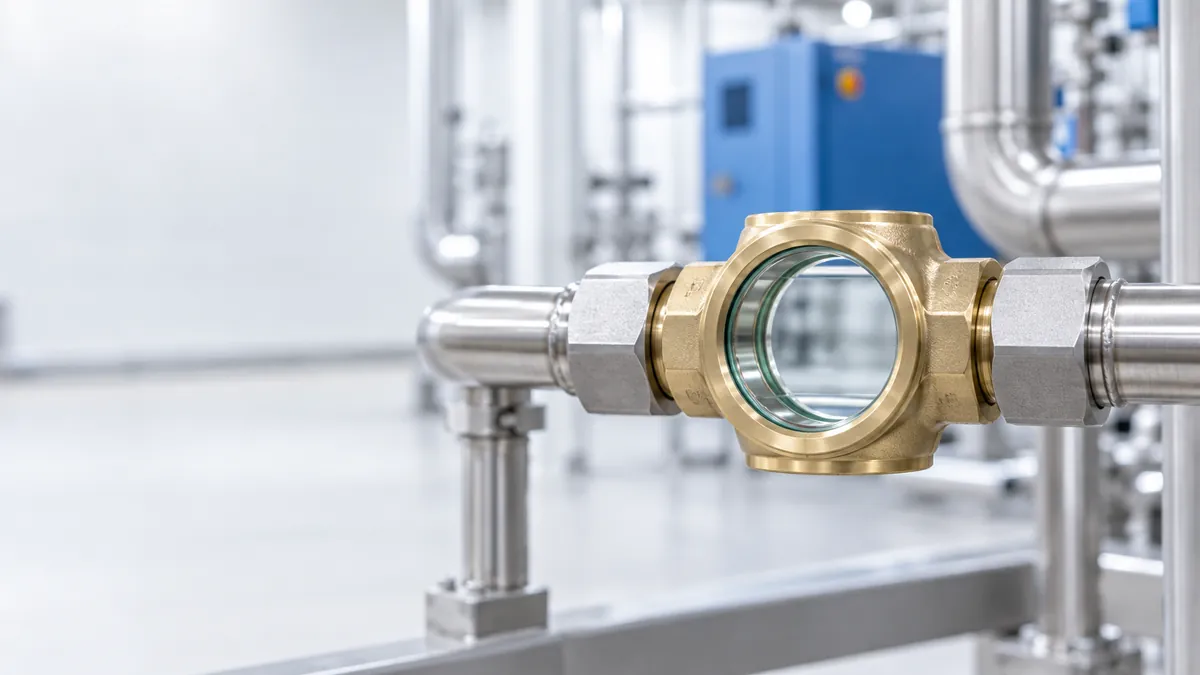

قیمت سایت گلاس دانفوس
قیمت سایت گلاس بیشتر از همه تحت تاثیر تیپ انتخابی، نوع اتصال و سایز قطعه قرار دارد. مدلهای ساده SG و SGR ارزانترین هستند و تیپهای SGN و SGRN به خاطر بهرهمندی از نشانگر رطوبت نوع N با قیمت بالاتری عرضه میشوند. همچنین اتصال فلر اقتصادیتر است، اما مدلهای جوشی یا ساکت که سایز بزرگتری دارند نیز با قیمت بالاتری عرضه شدهاند. در هنگام خرید سایت گلاس دانفوس بهتر است ابتدا شرایط پروژه را بررسی کنید که آیا واقعاً به قابلیت نشانگر رطوبت نیاز دارید یا خیر؟ در این صورت شاید یک مدل سادهتر اما اقتصادیتر کار شما را راه بیاندازد. برای بررسی شرایط پروژه و تطبیق مدل مناسب با نیازهای فرایندی میتوانید از مشاوره فنی با کارشناسان پیکاتک استفاده کنید. در پیکاتک به انواع محصولات دانفوس با بهترین قیمت با امکان تحویل فوری در سراسر ایران دسترسی دارید.
سوالات متداول
چگونه بفهمیم که به سایت گلاس دانفوس با نشانگر رطوبت نیاز داریم یا مدل ساده کافی است؟
اگر کنترل رطوبت برای شما مهم است یا سیستم به رطوبت حساس است، بهتر است مدلهای SGN یا SGRN را تهیه کنید. در غیر این صورت خرید سایت گلاس دانفوس مدلهای SG یا SGR کافی است.
برای نصب در مسیر روغن برگشتی کدام تیپ را بخریم؟
برای نصب در مسیر روغن برگشتی تیپهای SGR یا SGRN را تهیه کنید. زیرا این مدلها تخصصی برای مشاهده روغن طراحی شدهاند.
تفاوت میان اتصالات فلری و جوش این سایت گلاسها در چیست؟
اتصال فلر برای نصب سریع و سرویس راحتتر است. اما اتصال جوش برای نصب دائمی و بدون نشتی توصیه میشود.
