فلومتر ورتکس روزمونت سایز "12

جهت پیش فاکتور و قیمت نهایی به شماره 09354241718 پیام دهید
دسترسی: 2 تا در انبار
شناسه کالا در انبار: 2296
فروشنده: کد 18160000
تولید کننده: ROSEMOUNT
تاریخ تحویل: 2-1 روز
ویژگیهای محصول
  • کشور سازنده : آمریکا
  • وضیعت محصول : نو
  • اصالت جنس : اصلی
  • گارانتی : گارانتی با پرداخت هزینه
  • مرجوعی : ندارد
  • روش های ارسال : ارسال رایگان در سرتاسر ایران
250,000,000 تومان

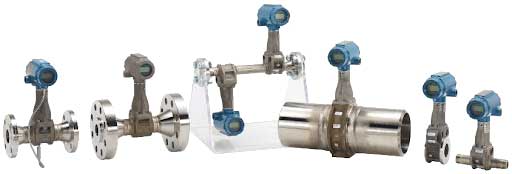

فلومتر ورتکس روزمونت:

فلومتر ورتکس روزمونت کاربردهای زیادی در صنایع مختلف نظیر آب و گاز دارد، اما یکی از رایج ترین آنها اندازه گیری جریان بخار است. اگرچه فلومترهای بر پایه اختلاف فشار هنوز هم محبوب ترین انتخاب هستند، اما  فلومتر ورتکس روزمونت دارای ویژگی های پیشرفته ای است که این دسته از فلومتر ها را برای کاربردهای خاص جذاب تر می کند.



اساس کار فلومتر ورتکس روزمونت:

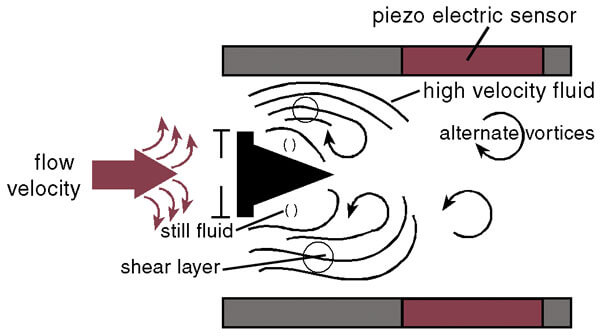

فلومتر ورتکس روزمونت بر اساس اصل ایجاد گردابه عمل می کنند، به این صورت که وقتی یک سیال مانند آب از یک جسم سخت عبور می کند گردابهای نوسانی در اطراف مانع ایجاد می شود. از ویژگی های منفی این نوع از فلومتر ها می توان به  محدودیت های اجتناب ناپذیری اشاره کرد، از جمله افت فشار و الزامات نصب. از طرفی دارای انعطاف پذیری، دقت و اندازه گیری بالا می باشند.

در قسمتی از  فلومتر ورتکس روزمونت یک حسگر مکانیکی وجود دارد که عقب تر از مانع فیزیکی قرار گرفته است. تلاطم به وجود آمده در اثر برخورد سیال عبوری با جسم فیزیکی (مانع)، منجر به تغییر وضعیت و حرکت مکانیکی حسگر می‌شود و این حسگر بصورت مستقیم به یک مبدل وصل شده است. همچنین می توان از یک جفت سنسور پیزوالکتریک بجای حسگر مکانیکی استفاده نمود که ضربه های ناشی از جریان گردابه به مسیر جریان (بدنه لوله) را بصورت فرکانس به یک سنسور فرکانس سنج انتقال دهد.

درصوزتی که سیالی از فلومتر عبور نکند حسگر مکانیکی، در وضعیت ثابتی قرار دارد. با عبور سیال از سطح مقطع فلومتر، جریان گردابه شکل می گیرد و حسگر مکانیکی شروع به حرکت می کند.در نتیجه این حرکت توسط مبدل تبدیل به سیگنال دیجیتال می شود که متناسب خواهد بود با فلوی عبوری سیال.





جبران سازی فلو جهت کاهش خطای اندازه گیری شده:

از آنجا که بیشتر قسمت های  فلومتر ورتکس با سیال در ارتباط است  می توان فلومتر را به یک دستگاه پرکاربرد و با قابلیت خاص تبدیل کرد. یکی از این ویژگی ها قرار دادن سنسور دمایی بر روی حسگر مکانیکی است. زمانی که سیال از لوله عبور می‌کند، شدت جریان  اندازه گیری می شود و به طور همزمان محاسبه دمای سیال نیز صورت می پذیرد و در نتیجه با  قراردادن آن در کنار فاکتورهای دیگری مانند گرانروی و دبی اندازه گیری شده، میزان انرژی ذخیره شده در سیال نیز امجام خواهد گرفت.

مزایای استفاده از فلومتر ورتکس روزمونت:

  • به طور کلی برای اندازه گیری مایعات، گازها و بخار مناسب است
  • نسبت به تغییرات فشار، چگالی، دما و ویسکوزیته، تا حد زیادی تحت تأثیر قرار نمی گیرد
  • پایداری بلند مدت
  • رنج اندازه گیری وسیع  معمولاً  (10: 1 تا 30: 1) برای گاز/ بخار و تا (40: 1) برای مایعات
  • محدوده وسیع دما: –200 تا +400 درجه سانتیگراد

کاربردهای فلومتر ورتکس روزمونت:

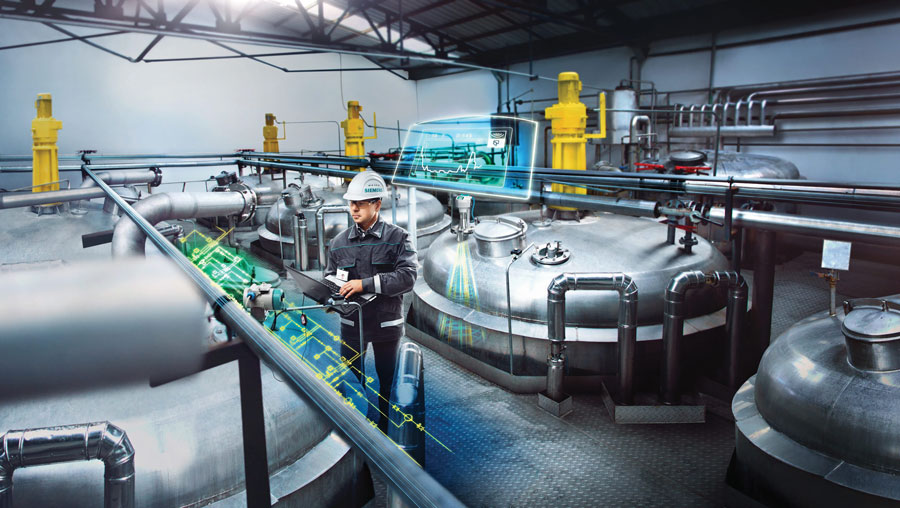

فلومتر ورتکس روزمونت ابزار خوبی برای اندازه گیری شدت جریان سیال است و با توجه به ساز و کار ساده آن می تواند در حوزه های مختلف به کار گرفته شود. این نوع از فلومتر ها می توانند یکی از مهمترین تجهیزات ابزار دقیق در صنعت پالایشگاه باشد که جریان های  ورودی و خروجی سیستم را  بخوبی کنترل می‌کند. همچنین امکان استفاده از این نوع تجهیزات در سیستم های آب در فاضلاب و همینطور در سیستم انتقال فرآورده های نفتی در پالایشگاه هم وجود دارد.





شرکت روزمونت:

شرکت روزمونت (Rosemount Engineering)  فعالیت خود را در سال 1956  در ضمینه صنعت هوافضا شروع کرد.در سال 1966،  شرکت رزمونت به صنعت پردازش تجاری تبدیل شد و به Rosemount Inc شهرت یافت.با گذشت  یک دهه رزمونت در اوت سال 1976 توسط شرکت امرسون الکتریک خریداری شد و تغییر مالکیت داد و  در سال 2013، امرسون از خرید محل جدید دفتر مرکزی جهانی در Shakopee ، مینه سوتا برای دفتر محصولات برند روزمونت (Rosemount) خود خبر داد.

 شرکت Emerson برای نوآوری ، مجموعه ای از محصولات خود را جهت اندازه گیری در صنعت با بهترین کیفیت و فن آوری های تحلیلی ایجاد کرده است. محصولات برند رزمونت، ایمنی و آرامش خاطر را در اختیار مشتریان قرار می دهد.

سایت رسمی رزمونت

فلومتر صنایع غذایی



فایل های ضمیمه
کاتالوگ محصولات اندرس هاوزر
مشخصات محصول
مشخصات عمومی
کشور سازنده آمریکا
وضیعت محصول نو
اصالت جنس اصلی
گارانتی گارانتی با پرداخت هزینه
مرجوعی ندارد
روش های ارسال ارسال رایگان در سرتاسر ایران
مشخصات فنی فلومترها
مدل وسازنده 8800DF- Rosemount
نوع فلومتر ورتکس(گردابی)
نوع سیال مایعات, بخار, گاز
ویژگی های خاص هد مونت
سایز بر حسب اینچ "12
سایز بر حسب DN 300mm
فشار کاری CLASS 150
دمای کاری 260 ..... 40- سانتی گراد
نوع اتصال فلنجی
متریال اتصال استیل
هوزینگ متریال آلومینیوم
متریال سنسور استیل 316L
دقت % 0.5
پروتکل ارتباطی فیدباس, هارت( 20 ... 4 میلی آمپر)
نوع نمایشگر دیجیتال
نوع ورودی/خروجی پالس
نوع منبع تغذیه DC
انتخاب ولتاژ 24V
درجه حفاظتی IP66/67
درجه حفاظتی EX دارد
تاییدیه ها ATEX
سایر مشخصات
سایر مشخصات

فلومتر ورتکس برند Rosemount

مدل 8800DF120SA3N1F1K6M5RQ50Q4Q25

- قابلیت اندازه گیری برای تمامی سیالات مایع، گاز و بخار

-متوسط اندازه گیری دما در رنج  -40...+232 °C

- قابلیت اندازه گیری رنج دبی لحظه ای و توتالیزر  بر اساس واحد جرمی

- دارای جبران سازی فلو بر اساس محاسبه دانسیته ، فشار ، دما

-دارای پروتکل ارتباطی FIELDBUS و 20-4 mA  هارت
