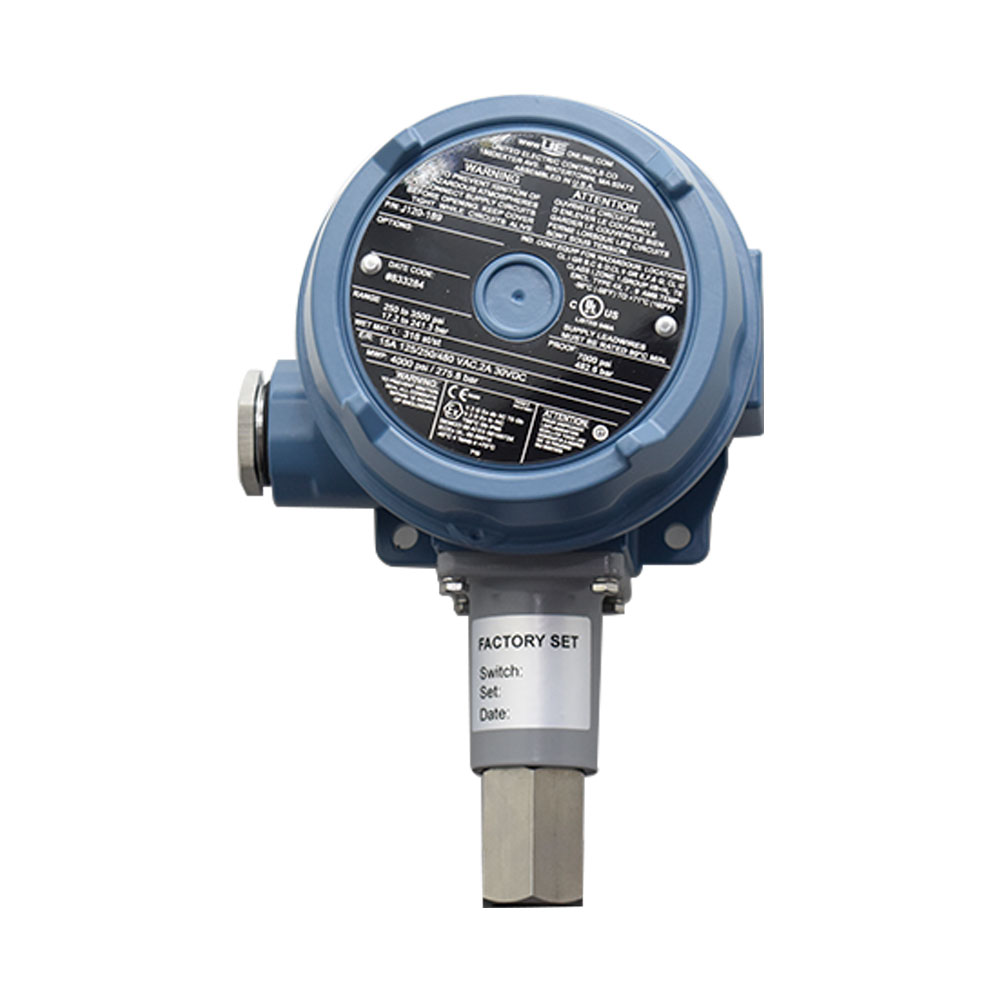

پرشر سوئیچ UE مدل j120-189

جهت پیش فاکتور و قیمت نهایی به شماره 09354241718 پیام دهید
دسترسی: 23 تا در انبار
شناسه کالا در انبار: 2344
فروشنده: کد18160005
تولید کننده: UNITED ELECTRIC CONTROL(UE)
تاریخ تحویل: 2-1 روز
ویژگیهای محصول
  • کشور سازنده : آمریکا
  • وضیعت محصول : نو
  • اصالت جنس : اصلی
  • گارانتی : ندارد
  • مرجوعی : ندارد
  • روش های ارسال : بصورت پسکرایه
16,200,000 تومان



انواع پرشر سوئیچ:
به طور کلی دو نوع پرشر سوئیچ وجود دارد: الکترومکانیکی و حالت جامد (Solid State). در سوئیچ‌های الکترومکانیکی انواع مختلفی از سنسورها برای اندازه گیری فشار استفاده می‌شوند که بسته به ویژگی‌های این سنسور، محدوده کاری سوئیچ مشخص می‌شود. بعضی از این مدل‌ها به شرح زیر هستند:


پرشر سوئیچ دیافراگمی:

 در این نوع از پرشر سوئیچ از یک دیافراگم فلزی برای فعال‌سازی سوئیچ استفاده می‌شود. چنین سوئیچ‌هایی تا فشار 10 اتمسفر می‌توانند کار کنند و خطایی برابر با 0.5 درصد دارند. نقطه ضعف این پرشر سوئیچ‌ها در این است که تعداد چرخه‌های کمی را در مدت زمان مشخص می‌توانند پاسخگو باشند (کمتر 25 چرخه در دقیقه).


پرشر سوئیچ لوله بوردونی:

 برای تشخیص تغییرات فشار، از لوله بردونی در این نوع از سوئیچ استفاده می‌شود. لوله بوردون از یک لوله فلزی خمیده بیضوی تشکیل می‌شود که در صورت افزایش فشار، این لوله باز می‌شود و اگر فشار کاهش پیدا کند، این لوله به سمت داخل حرکت می‌کند. محدوده کاری سوئیچ‌های بوردونی میان 3.5 تا 120 مگاپاسکال بوده و خطای آن‌ها هم 0.5 درصد است. همانند پرشر سوئیچ دیافراگمی، مدل بوردونی هم نرخ چرخه پایینی دارد (کمتر از 25 چرخه در دقیقه).


پرشر سوئیچ پیستونی:

در این نوع از پرشر سوئیچ، از یک پیستون که توسط اورینگ آب‌بندی شده است، استفاده می‌شود که با وارد شدن فشار به یک فنر، زبانه سوئیچ حرکت می‌کند.  این سوئیچ‌ها تا فشار 80 مگاپاسکال نیز می‌توانند کار کنند. خطای پرشر سوئیچ‌های پیستونی در حدود 2 درصد است و طول عمری تا 2.5 میلیون چرخه را دارند.

پرشر سوئیچ پیستونی-دیافراگمی:

در این نوع از کنترلر، از یک دیافراگم الاستومتری استفاده می‌شود که باعث حرکت پیستون می‌شود و این پیستون زبانه سوئیچ را حرکت می‌دهد.  محدوده کاری این سوئیچ‌ها از فشار خلا تا 11 مگاپاسکال است و دقتی با خطای 2 درصدی دارند.

پرشر سوئیچ حالت جامد (سالید استیت):

 در سال 1980 اولین پرشر سوئیچ سالید استیت معرفی شد که از ترکیب یک کرنش سنج و یک ترایاک است. پرشر سوئیچ‌های حالت جامد امروزی 1 تا 4 نقطه سوئیچ مختلف دارند و قابل برنامه ریزی هستند. همچنین خروجی آن‌ها‌ به صورت سیگنال دیجیتال یا آنالوگ می‌تواند باشد و بر روی آن‌ها نیز یک صفحه نمایش قرار می‌گیرد. از مزیت‌های پرشر سوئیچ‌های سالید استیت نسبت به نمونه‌های الکترومکانیکی می‌توان به خطای کمتر در حدود 0.25 درصد، مقاومت در برابر لرزش و ضربه، توانایی کار کردن در طیف گسترده‌ای از فشارها، پایداری در طول زمان و طول عمر بسیار بیش‌تر اشاره کرد.

مشخصات محصول
مشخصات عمومی
کشور سازنده آمریکا
وضیعت محصول نو
اصالت جنس اصلی
گارانتی ندارد
مرجوعی ندارد
روش های ارسال بصورت پسکرایه
مشخصات فنی پرشر سوئیچ ها
مدل وسازنده پرشر سوئیچ UE مدل j120-189
نوع سوئیچ فشار سوئیچ فشار مکانیکی
مکانیسم عملکرد پرشر سوئیچ دیافراگمی
واحد اندازه گیری فشار psi
رنج/ واحد فشار قابل تنظیم 250-3500psi
حداقل فشار قابل تنظیم 250
حداکثر فشار قابل تنظیم 3500
رنج / واحد فشار دیفرانسیل 50-300psi
حداقل فشار دیفرانسیل 50
حداکثر فشار دیفرانسیل 300
حداکثر فشار کاری 7000psi
نوع دنده اتصال NPT
سایز اتصال (Connection) " 1/2
متریال کانکشن استیل
نوع عملکرد ON/OFF
نوع سوئیچ SPDT
عملکرد ریست هیچکدام
نمایشگر ندارد
کاربردها مواد شیمیایی, پتروشیمی، پالایشگاه، تولید و انتقال نفت و گاز
ولتاژ 480VAC, 250V
دما 54- تا 71 درجه سانتی گراد
درجه حفاظتی IP 66
درجه حفاظتی EX دارد
تاییدیه ها IEC 61508 : 2010 , UE , CULUS , ATEX & IECEX , ...



انواع پرشر سوئیچ:
به طور کلی دو نوع پرشر سوئیچ وجود دارد: الکترومکانیکی و حالت جامد (Solid State). در سوئیچ‌های الکترومکانیکی انواع مختلفی از سنسورها برای اندازه گیری فشار استفاده می‌شوند که بسته به ویژگی‌های این سنسور، محدوده کاری سوئیچ مشخص می‌شود. بعضی از این مدل‌ها به شرح زیر هستند:


پرشر سوئیچ دیافراگمی:

 در این نوع از پرشر سوئیچ از یک دیافراگم فلزی برای فعال‌سازی سوئیچ استفاده می‌شود. چنین سوئیچ‌هایی تا فشار 10 اتمسفر می‌توانند کار کنند و خطایی برابر با 0.5 درصد دارند. نقطه ضعف این پرشر سوئیچ‌ها در این است که تعداد چرخه‌های کمی را در مدت زمان مشخص می‌توانند پاسخگو باشند (کمتر 25 چرخه در دقیقه).


پرشر سوئیچ لوله بوردونی:

 برای تشخیص تغییرات فشار، از لوله بردونی در این نوع از سوئیچ استفاده می‌شود. لوله بوردون از یک لوله فلزی خمیده بیضوی تشکیل می‌شود که در صورت افزایش فشار، این لوله باز می‌شود و اگر فشار کاهش پیدا کند، این لوله به سمت داخل حرکت می‌کند. محدوده کاری سوئیچ‌های بوردونی میان 3.5 تا 120 مگاپاسکال بوده و خطای آن‌ها هم 0.5 درصد است. همانند پرشر سوئیچ دیافراگمی، مدل بوردونی هم نرخ چرخه پایینی دارد (کمتر از 25 چرخه در دقیقه).


پرشر سوئیچ پیستونی:

در این نوع از پرشر سوئیچ، از یک پیستون که توسط اورینگ آب‌بندی شده است، استفاده می‌شود که با وارد شدن فشار به یک فنر، زبانه سوئیچ حرکت می‌کند.  این سوئیچ‌ها تا فشار 80 مگاپاسکال نیز می‌توانند کار کنند. خطای پرشر سوئیچ‌های پیستونی در حدود 2 درصد است و طول عمری تا 2.5 میلیون چرخه را دارند.

پرشر سوئیچ پیستونی-دیافراگمی:

در این نوع از کنترلر، از یک دیافراگم الاستومتری استفاده می‌شود که باعث حرکت پیستون می‌شود و این پیستون زبانه سوئیچ را حرکت می‌دهد.  محدوده کاری این سوئیچ‌ها از فشار خلا تا 11 مگاپاسکال است و دقتی با خطای 2 درصدی دارند.

پرشر سوئیچ حالت جامد (سالید استیت):

 در سال 1980 اولین پرشر سوئیچ سالید استیت معرفی شد که از ترکیب یک کرنش سنج و یک ترایاک است. پرشر سوئیچ‌های حالت جامد امروزی 1 تا 4 نقطه سوئیچ مختلف دارند و قابل برنامه ریزی هستند. همچنین خروجی آن‌ها‌ به صورت سیگنال دیجیتال یا آنالوگ می‌تواند باشد و بر روی آن‌ها نیز یک صفحه نمایش قرار می‌گیرد. از مزیت‌های پرشر سوئیچ‌های سالید استیت نسبت به نمونه‌های الکترومکانیکی می‌توان به خطای کمتر در حدود 0.25 درصد، مقاومت در برابر لرزش و ضربه، توانایی کار کردن در طیف گسترده‌ای از فشارها، پایداری در طول زمان و طول عمر بسیار بیش‌تر اشاره کرد.
