فلومتر مگنتیک

جهت پیش فاکتور و قیمت نهایی به شماره 09354241718 پیام دهید
دسترسی: 1 تا در انبار
شناسه کالا در انبار: 2587
فروشنده: کد 18160000
تولید کننده: ENDRESS+HAUSER
تاریخ تحویل: 2-1 روز
ویژگیهای محصول
  • کشور سازنده : آلمان
  • وضیعت محصول : نو بدون کارتن
  • اصالت جنس : اصلی
  • گارانتی : گارانتی با پرداخت هزینه
  • مرجوعی : ندارد
  • روش های ارسال : ارسال رایگان در سرتاسر ایران
30,000,000 تومان

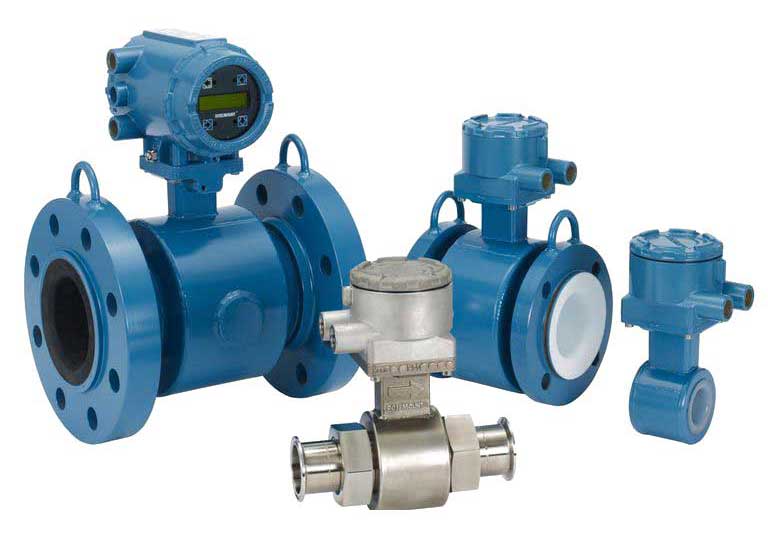

فلومتر مگنتیک: (Magnetic mass flow meter)

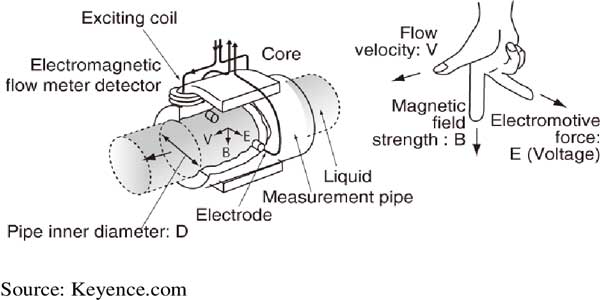

در فلومتر مگنتیک بسیار مهم است که جریان مایعی که قرار است با استفاده از فلومتر مگنتیک اندازه گیری شود ، رسانای الکتریکی باشد. قانون فارادی نشان می دهد که ولتاژ سیگنال (E) بستگی به سرعت متوسط ​​مایع (V) ، طول رسانا (D) و قدرت میدان مغناطیسی (B) دارد. بنابراین میدان مغناطیسی در سطح مقطع لوله ایجاد می شود.

اساساً وقتی مایع رسانا از میدان مغناطیسی عبور می کند، ولتاژ ایجاد می شود. برای اندازه گیری این ولتاژ تولید شده (که متناسب با سرعت مایع جاری است) از دو الکترود فولاد ضد زنگ استفاده می شود که روبروی یکدیگر نصب شده اند.

دو الکترود که در فلومتر مگنتیک قرار می گیرند، سپس به یک مدار الکترونیکی پیشرفته متصل می شوند که توانایی پردازش سیگنال را دارد. سیگنال پردازش شده وارد ریزپردازنده می شود که جریان حجمی مایع را محاسبه می کند.





انتخاب لاینر (Liner):

از آنجا که اساس عملکرد فلومترهای الکترومغناطیسی ایجاد میدان مغناطیسی و اندازه گیر ولتاژ القاء شده بر اساس قانون فارادی می باشد، اگر جنس لوله ای که سیال از آن عبور می کند، از مواد مغناطیسی باشد، میدان مغناطیسی ایجاد شده توسط سیال مختل شده و اتصال کوتاه رخ می دهد. به همین ترتیب اگر سطح داخلی لوله رسانا باشد این موضوع نیز باعث اتصال کوتاه شدن الکترودها می شود. لذا در لوله کشی خطوطی که قرار است فلومتر مغناطیسی در آن نقطه نصب شود، باید از مواد غیرمغناطیسی مانند فولاد ضد زنگ استفاده نمود، همچنین جنس لاینر باید از مواد عایق باشد. لاینر باید برحسب کاربرد انتخاب شده و نسبت به عوامل زیر مقاوم باشد:
•    دما
•    فشار
•    ساییدگی
•    فرسایش
•    خوردگی شیمیایی

فلومتر مگنتیک

محدودیت های فلومتر مگنتیک:

 ماده اندازه گیری شده باید رسانا باشد. بنابراین، نمی توان از آن برای اندازه گیری میزان جریان گازها و بخار، فرآورده های نفتی و مایعات مشابه با رسانایی بسیار پایین استفاده کرد.

این دستگاه بسیار گران قیمت است.
از آنجا که فلومتر مگنتیک همیشه میزان حجم را اندازه گیری می کند ، حجم هر ماده معلق موجود در مایع را شامل می شود.

از آنجا که یک بررسی فلومتر مگنتیک در مسیر نصب فقط با توقف جریان می تواند انجام شود ، شیرهای جدا کننده مورد نیاز است و همچنین ممکن است یک خط بای پس از طریق مسیر جریان مورد نیاز باشد.

مزایای فلومتر مگنتیک:

مسدود شدن جریان تقریباً صفر است و بنابراین می توان از این نوع فلومترها برای اندازه گیری سیالاتی از جمله گل ، فاضلاب و خمیر چوب استفاده کرد.
در این نوع فلومتر هیچ افت  فشاری در مسیر جریان سیال وجود ندارد.
فلومتر مگنتیک تحت تأثیر تلاطم های جریان بالادست قرار نمی گیرد.

معایب فلومتر مگنتیک:

فلومتر های مغناطیسی نیز مشکلات خاصی را در اندازه گیری فلو خواهند داشت. این نوع فلومترها ها تنها روی مایعات هدایت کننده موثر هستند و مواد مانند هیدروکربن ها و گازهای غیرمستقیم را نمی توانند اندازه گیری نمایند. از طرفی مواد مغناطیسی خود نیز ممکن است مشکلاتی را ایجاد نمایند، چرا که اثرات هیدرودینامیکی میتواند الگوی جریان طبیعی را تغییر داده و در این حالت میزان سرعت به اندازه کافی برای ایجاد ولتاژ القایی نباشد. با توجه به اندازه و ظرفیت آنها، فلومترهای مغناطیسی می توانند نسبتا سنگین باشند و نوع دارای مقاومت بیشتر در برابر خوردگی و سایش می توانند گرانتر نیز باشند.

کاربردهای فلومتر مگنتیک:

•    تاسیسات آب فاضلاب،خروجی سدها، چاه ها، ایستگاه های پمپاژ، خطوط آبرسانی شهری و روستایی همچنین اندازه گیری آب خام ، شرب یا تصفیه شده ، هرزآب ، فاضلاب و…
•    صنایع شیمیایی ، اسیدها، سودهای سوزآور، چسب
•    صنایع غذایی، آب معدنی، شیر، ماست، دوغ، ملاس، شیره چغندر
•    صنایع دارویی
•    صنایع فلزی / معدنی
•    صنایع کاغذ / خمیرکاغذ
•    صنایع دریایی
•    صنایع شبکه لوله های آب / مدیریت نشست آب
•    صنایع آبیاری کشاورزی

سایت رسمی اندرس هاوزر

فلومتر کوریولیس



فایل های ضمیمه
کاتالوگ محصولات اندرس هاوزر
مشخصات محصول
مشخصات عمومی
کشور سازنده آلمان
وضیعت محصول نو بدون کارتن
اصالت جنس اصلی
گارانتی گارانتی با پرداخت هزینه
مرجوعی ندارد
روش های ارسال ارسال رایگان در سرتاسر ایران
مشخصات فنی فلومترها
مدل وسازنده Promag 50H - Enderess+Hauser
نوع فلومتر مگنتیک(مغناطیسی)
نوع سیال مایعات
ویژگی های خاص تفلون سفید , هد مونت
سایز بر حسب اینچ "1/2
سایز بر حسب DN 15mm
فشار کاری CLASS 150
دمای کاری 150 .... 40- سانتی گراد
نوع اتصال کلمپی
متریال اتصال استیل
هوزینگ متریال آلومینیوم
متریال سنسور استیل 316L
دقت % 0.5
پروتکل ارتباطی هارت( 20 ... 4 میلی آمپر)
نوع نمایشگر دیجیتال
نوع ورودی/خروجی هیچکدام
نوع منبع تغذیه DC
انتخاب ولتاژ 24V
درجه حفاظتی IP66/67
درجه حفاظتی EX ندارد
تاییدیه ها ATEX
سایر مشخصات
سایر مشخصات

فلومتر الکترو مغناطیسی Promag H برند اندرس هاوز

این نوع مدل از فلومترهای برند اندرس هاوزر، قابلیت استفاده در صنایع غذایی، صنایع بهداشتی  با مقدار دبی محدود را  دارا میباشند.

-محدوده ی رنج دمای متوسط:  -20...+150°C

- نوع آستری: PFA

-دارای تاییدیه و گواهینامه بهداشتی 3A ,EHEDG

فلومتر مگنتیک: (Magnetic mass flow meter)

در فلومتر مگنتیک بسیار مهم است که جریان مایعی که قرار است با استفاده از فلومتر مگنتیک اندازه گیری شود ، رسانای الکتریکی باشد. قانون فارادی نشان می دهد که ولتاژ سیگنال (E) بستگی به سرعت متوسط ​​مایع (V) ، طول رسانا (D) و قدرت میدان مغناطیسی (B) دارد. بنابراین میدان مغناطیسی در سطح مقطع لوله ایجاد می شود.

اساساً وقتی مایع رسانا از میدان مغناطیسی عبور می کند، ولتاژ ایجاد می شود. برای اندازه گیری این ولتاژ تولید شده (که متناسب با سرعت مایع جاری است) از دو الکترود فولاد ضد زنگ استفاده می شود که روبروی یکدیگر نصب شده اند.

دو الکترود که در فلومتر مگنتیک قرار می گیرند، سپس به یک مدار الکترونیکی پیشرفته متصل می شوند که توانایی پردازش سیگنال را دارد. سیگنال پردازش شده وارد ریزپردازنده می شود که جریان حجمی مایع را محاسبه می کند.





انتخاب لاینر (Liner):

از آنجا که اساس عملکرد فلومترهای الکترومغناطیسی ایجاد میدان مغناطیسی و اندازه گیر ولتاژ القاء شده بر اساس قانون فارادی می باشد، اگر جنس لوله ای که سیال از آن عبور می کند، از مواد مغناطیسی باشد، میدان مغناطیسی ایجاد شده توسط سیال مختل شده و اتصال کوتاه رخ می دهد. به همین ترتیب اگر سطح داخلی لوله رسانا باشد این موضوع نیز باعث اتصال کوتاه شدن الکترودها می شود. لذا در لوله کشی خطوطی که قرار است فلومتر مغناطیسی در آن نقطه نصب شود، باید از مواد غیرمغناطیسی مانند فولاد ضد زنگ استفاده نمود، همچنین جنس لاینر باید از مواد عایق باشد. لاینر باید برحسب کاربرد انتخاب شده و نسبت به عوامل زیر مقاوم باشد:
•    دما
•    فشار
•    ساییدگی
•    فرسایش
•    خوردگی شیمیایی

فلومتر مگنتیک

محدودیت های فلومتر مگنتیک:

 ماده اندازه گیری شده باید رسانا باشد. بنابراین، نمی توان از آن برای اندازه گیری میزان جریان گازها و بخار، فرآورده های نفتی و مایعات مشابه با رسانایی بسیار پایین استفاده کرد.

این دستگاه بسیار گران قیمت است.
از آنجا که فلومتر مگنتیک همیشه میزان حجم را اندازه گیری می کند ، حجم هر ماده معلق موجود در مایع را شامل می شود.

از آنجا که یک بررسی فلومتر مگنتیک در مسیر نصب فقط با توقف جریان می تواند انجام شود ، شیرهای جدا کننده مورد نیاز است و همچنین ممکن است یک خط بای پس از طریق مسیر جریان مورد نیاز باشد.

مزایای فلومتر مگنتیک:

مسدود شدن جریان تقریباً صفر است و بنابراین می توان از این نوع فلومترها برای اندازه گیری سیالاتی از جمله گل ، فاضلاب و خمیر چوب استفاده کرد.
در این نوع فلومتر هیچ افت  فشاری در مسیر جریان سیال وجود ندارد.
فلومتر مگنتیک تحت تأثیر تلاطم های جریان بالادست قرار نمی گیرد.

معایب فلومتر مگنتیک:

فلومتر های مغناطیسی نیز مشکلات خاصی را در اندازه گیری فلو خواهند داشت. این نوع فلومترها ها تنها روی مایعات هدایت کننده موثر هستند و مواد مانند هیدروکربن ها و گازهای غیرمستقیم را نمی توانند اندازه گیری نمایند. از طرفی مواد مغناطیسی خود نیز ممکن است مشکلاتی را ایجاد نمایند، چرا که اثرات هیدرودینامیکی میتواند الگوی جریان طبیعی را تغییر داده و در این حالت میزان سرعت به اندازه کافی برای ایجاد ولتاژ القایی نباشد. با توجه به اندازه و ظرفیت آنها، فلومترهای مغناطیسی می توانند نسبتا سنگین باشند و نوع دارای مقاومت بیشتر در برابر خوردگی و سایش می توانند گرانتر نیز باشند.

کاربردهای فلومتر مگنتیک:

•    تاسیسات آب فاضلاب،خروجی سدها، چاه ها، ایستگاه های پمپاژ، خطوط آبرسانی شهری و روستایی همچنین اندازه گیری آب خام ، شرب یا تصفیه شده ، هرزآب ، فاضلاب و…
•    صنایع شیمیایی ، اسیدها، سودهای سوزآور، چسب
•    صنایع غذایی، آب معدنی، شیر، ماست، دوغ، ملاس، شیره چغندر
•    صنایع دارویی
•    صنایع فلزی / معدنی
•    صنایع کاغذ / خمیرکاغذ
•    صنایع دریایی
•    صنایع شبکه لوله های آب / مدیریت نشست آب
•    صنایع آبیاری کشاورزی

سایت رسمی اندرس هاوزر

فلومتر کوریولیس



بررسی و نظر خود را بنویسید
  • تنها کاربران عضو می توانند بررسی خود را بنویسند
*
*
  • بد
  • عالی
مشخصات محصول
مشخصات عمومی
کشور سازنده آلمان
وضیعت محصول نو بدون کارتن
اصالت جنس اصلی
گارانتی گارانتی با پرداخت هزینه
مرجوعی ندارد
روش های ارسال ارسال رایگان در سرتاسر ایران
مشخصات فنی فلومترها
مدل وسازنده Promag 50H - Enderess+Hauser
نوع فلومتر مگنتیک(مغناطیسی)
نوع سیال مایعات
ویژگی های خاص تفلون سفید , هد مونت
سایز بر حسب اینچ "1/2
سایز بر حسب DN 15mm
فشار کاری CLASS 150
دمای کاری 150 .... 40- سانتی گراد
نوع اتصال کلمپی
متریال اتصال استیل
هوزینگ متریال آلومینیوم
متریال سنسور استیل 316L
دقت % 0.5
پروتکل ارتباطی هارت( 20 ... 4 میلی آمپر)
نوع نمایشگر دیجیتال
نوع ورودی/خروجی هیچکدام
نوع منبع تغذیه DC
انتخاب ولتاژ 24V
درجه حفاظتی IP66/67
درجه حفاظتی EX ندارد
تاییدیه ها ATEX
سایر مشخصات
سایر مشخصات

فلومتر الکترو مغناطیسی Promag H برند اندرس هاوز

این نوع مدل از فلومترهای برند اندرس هاوزر، قابلیت استفاده در صنایع غذایی، صنایع بهداشتی  با مقدار دبی محدود را  دارا میباشند.

-محدوده ی رنج دمای متوسط:  -20...+150°C

- نوع آستری: PFA

-دارای تاییدیه و گواهینامه بهداشتی 3A ,EHEDG
