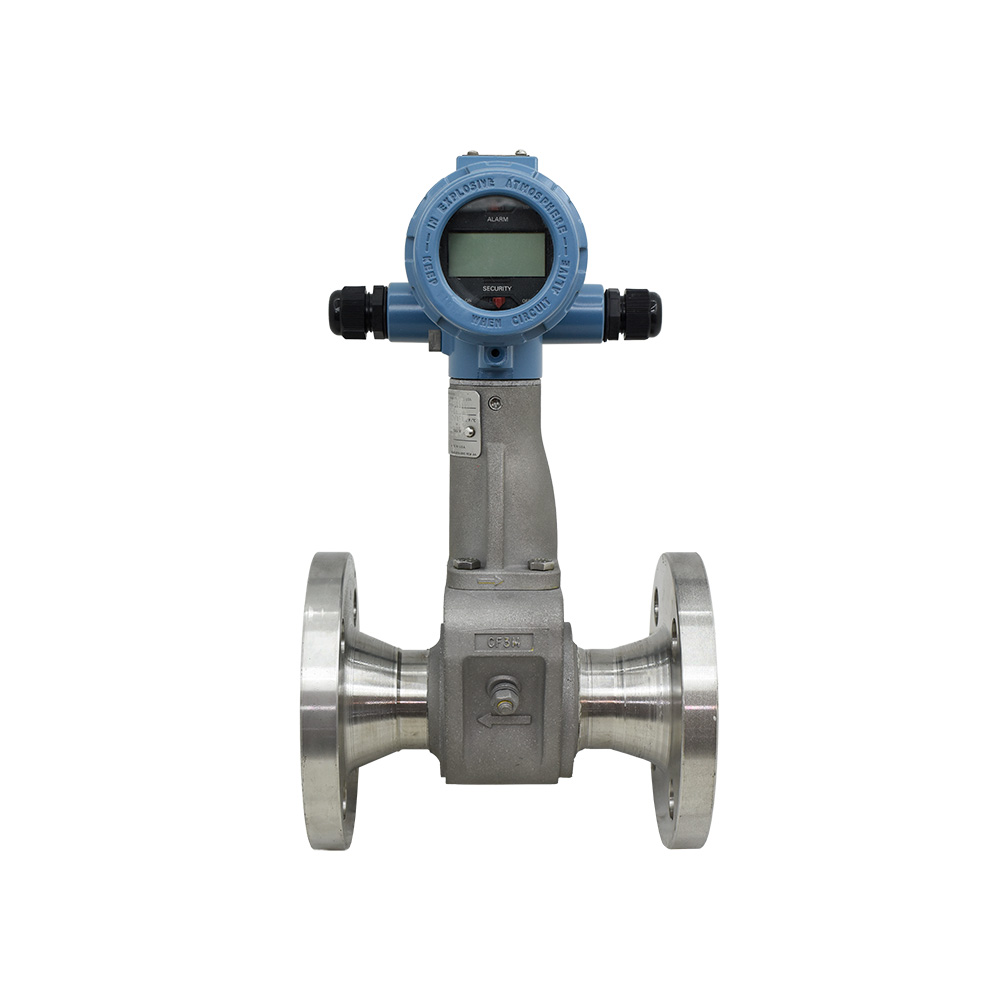

فلومتر ورتکس روزمونت سایز "2

فلومتر ورتکس چیست؟

فلومتر ورتکس یا دبی سنج گردابی یکی از انواع فلومترهای موجود در بازار میباشد که مناسب اندازه گیری دبی بخار، گاز و مایعات میباشند. فلومتر ورتکس با استفاده از ایجاد گرداب (جریان گردابی) فلوی سیال را محاسبه میکنند. جریان گردابی هنگامی اتفاق می افتد که مانعی در مسیر جریان سیال وجود داشته باشد. لغت مانع (obstruction) در اینجا، به جسمی مقاوم در مسیر سیال اطلاق می شود که سبب ایجاد و شکل گیری حرکت چرخشی در مسیر پائین دست خود می شود. هنگامی که گرداب ها شکل گرفته و جاری می شوند در فشار تفاضلی ایجاد شده، تغییر حاصل می شود. این تغییر فشار برای بکار انداختن سنسوری در فرکانس متناسب با جریان گردابی استفاده می شود. در جریان پیوسته سیال، یک سری از گرداب ها، پالس های الکتریکی با فرکانسی متناسب با سرعت سیال تولید می کنند که سرعت بدست آمده می تواند به نرخ جریان حجمی تبدیل شود.

فلومترهای ورتکس مناسب اندازه گیری بخار:

فلومتر گردابی به خوبی برای اندازه گیری جریان بخار مناسب هستند و برای این منظور از کاربرد گسترده ای برخوردار هستند. بخار، مشکلترین سیال برای اندازه گیری به دلیل فشار و دمای زیاد است و اینکه پارامترهای اندازه گیری با نوع بخار متفاوت است. انواع اصلی بخار شامل بخار مرطوب ، بخار اشباع و بخار گرم شده است. فناوریهای چند متغیره وحسگر دوگانه ارائه شده در دبی سنج گردابی بخار اغلب در نیروگاه های فرآوری و برای تولید برق اندازه گیری می شود. دبی سنج گردابی و DP مترهای از موارد اصلی هستند که برای اندازه گیری بخار استفاده می شوند. فلومتر های مغناطیسی قادر به اندازه گیری جریان بخار نیستند ، و جریان سنج های کوریولیس و مافوق صوت به تازگی برای این منظور استفاده می شوند. علاوه بر توانایی تحمل دما و فشار زیاد فرآیند ، دبی سنج گردابی دارای برد گسترده ای هستند که به آنها امکان می دهد جریان بخار را با سرعت های مختلف اندازه گیری کنند.

نحوه نصب دبی سنج گردابی

در شکل زیر نحوه نصب این فلومتر گردابی در شرایط گوناگون ترسیم شده است:


مزایای فلومتر ورتکس

فلومتر ورتکس یک روش واقعی و طبیعی برای اندازه گیری جریان ارائه می دهد. با توجه به وقوع طبیعی ریختن گرداب هنگام معرفی توپک ، از این روش اندازه گیری جریان می توان در بسیاری از مایعات ، گازها و حتی بخار استفاده کرد. عدم وجود اجزای مکانیکی در حال حرکت ، ساختاری مستحکم را نیز ایجاد می کند که می تواند در برخی از سخت ترین محیط های کاربردی قرار بگیرد.

معایب فلومتر ورتکس

لزوم نصب داخلی، نصب مستقیم در لوله، برای اندازه گیری حتما باید مایع تمیز باشد
