روتامتر آب

روتامتر آب چیست؟

روتامتر آب یکی از تجهیزات پرکاربرد برای اندازه‌گیری و نمایش دبی آب در خطوط لوله، سیستم‌های صنعتی و تأسیساتی است. این تجهیز در گروه فلومتر با سطح متغیر قرار می‌گیرد و مقدار جریان عبوری را به‌صورت مستقیم و لحظه‌ای روی لوله مدرج نمایش می‌دهد.

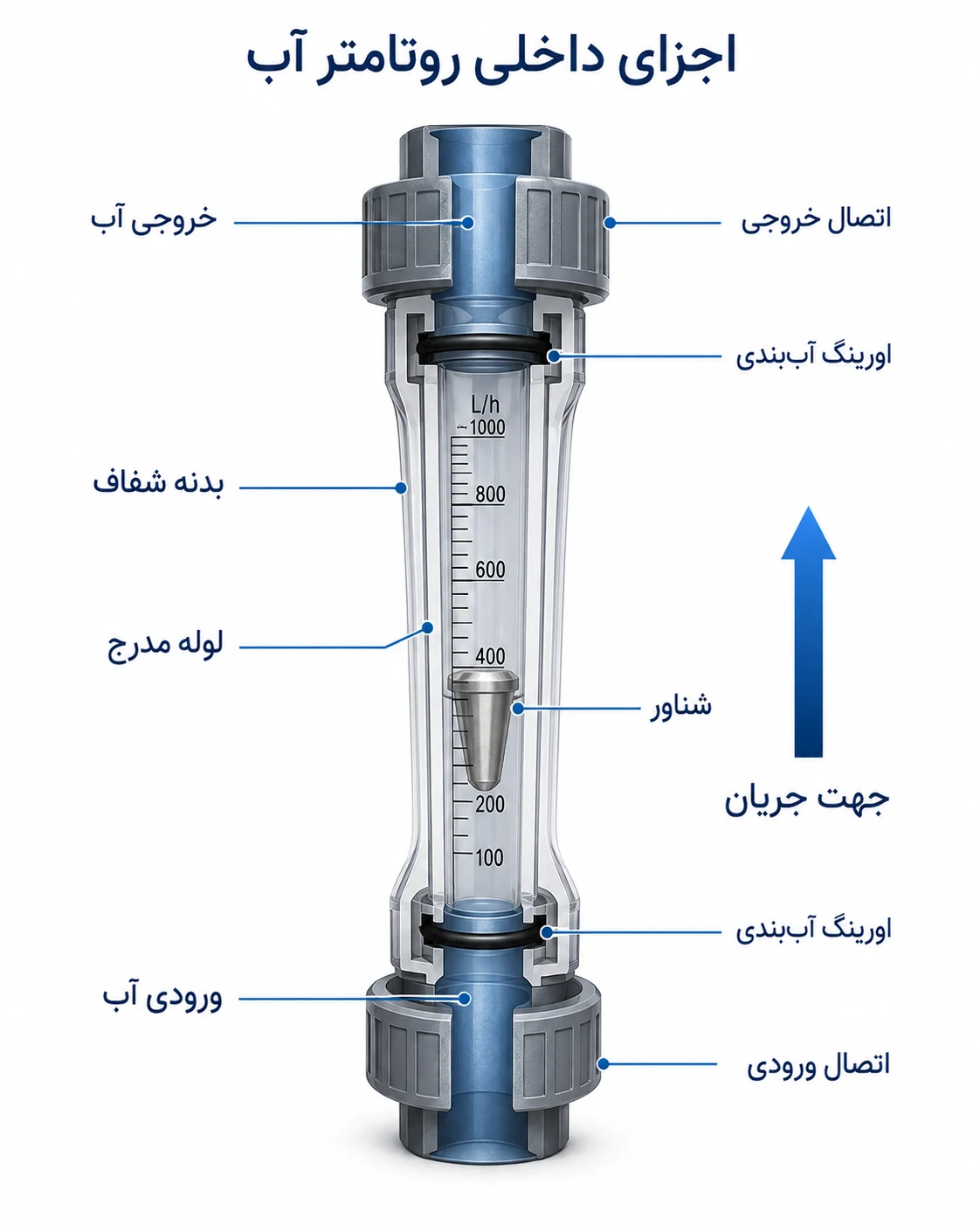

ساختار روتامتر آب معمولاً از یک لوله شفاف مدرج و یک شناور داخلی تشکیل شده است. با ورود آب از قسمت پایین روتامتر، شناور بر اثر نیروی جریان به سمت بالا حرکت می‌کند. ارتفاع قرارگیری شناور با مقدار دبی عبوری ارتباط دارد و کاربر می‌تواند میزان جریان را از روی درجه‌بندی بدنه مشاهده کند.

سادگی عملکرد، عدم نیاز به برق و امکان مشاهده سریع جریان، باعث شده است روتامتر آب در بسیاری از سیستم‌های تصفیه آب، خطوط خنک‌کاری، آزمایشگاه‌ها و فرایندهای صنعتی مورد استفاده قرار گیرد.

نحوه عملکرد روتامتر آب

عملکرد روتامتر آب بر اساس تعادل میان نیروی جریان سیال، وزن شناور و نیروی شناوری است. آب از قسمت پایین وارد لوله روتامتر می‌شود و با افزایش دبی، شناور را به سمت بالا حرکت می‌دهد.

لوله داخلی روتامتر معمولاً به‌صورت مخروطی طراحی می‌شود و سطح مقطع آن از پایین به بالا افزایش پیدا می‌کند. با بالا رفتن شناور، فضای بیشتری برای عبور آب ایجاد می‌شود. شناور در نقطه‌ای ثابت می‌ماند که نیروهای واردشده به آن به تعادل برسند.

محل قرارگیری شناور روی لوله مدرج، مقدار دبی آب را با واحدهایی مانند لیتر بر ساعت، لیتر بر دقیقه یا مترمکعب بر ساعت نشان می‌دهد.

کاربرد های روتامتر آب

روتامتر آب برای اندازه‌گیری و کنترل بصری جریان در بسیاری از خطوط و تجهیزات استفاده می‌شود. این محصول به‌ویژه در سیستم‌هایی مناسب است که کاربر به نمایش محلی دبی نیاز دارد و ارسال سیگنال الکتریکی ضروری نیست.

مهم‌ترین کاربردهای روتامتر آب عبارت‌اند از:

• اندازه‌گیری دبی در سیستم‌های تصفیه آب
• کنترل جریان آب در تجهیزات آزمایشگاهی
• اندازه‌گیری آب ورودی به دستگاه‌های صنعتی
• پایش دبی در سیستم‌های خنک‌کاری
• کنترل جریان در خطوط فیلتراسیون
• استفاده در سیستم‌های اسمز معکوس
• اندازه‌گیری آب در واحدهای تزریق مواد
• کنترل جریان در مبدل‌های حرارتی
• پایش گردش آب در ماشین‌آلات
• استفاده در خطوط انتقال آب با دبی کم و متوسط
• کنترل آب ورودی به مخازن و تجهیزات فرایندی
• استفاده در صنایع شیمیایی، دارویی و غذایی

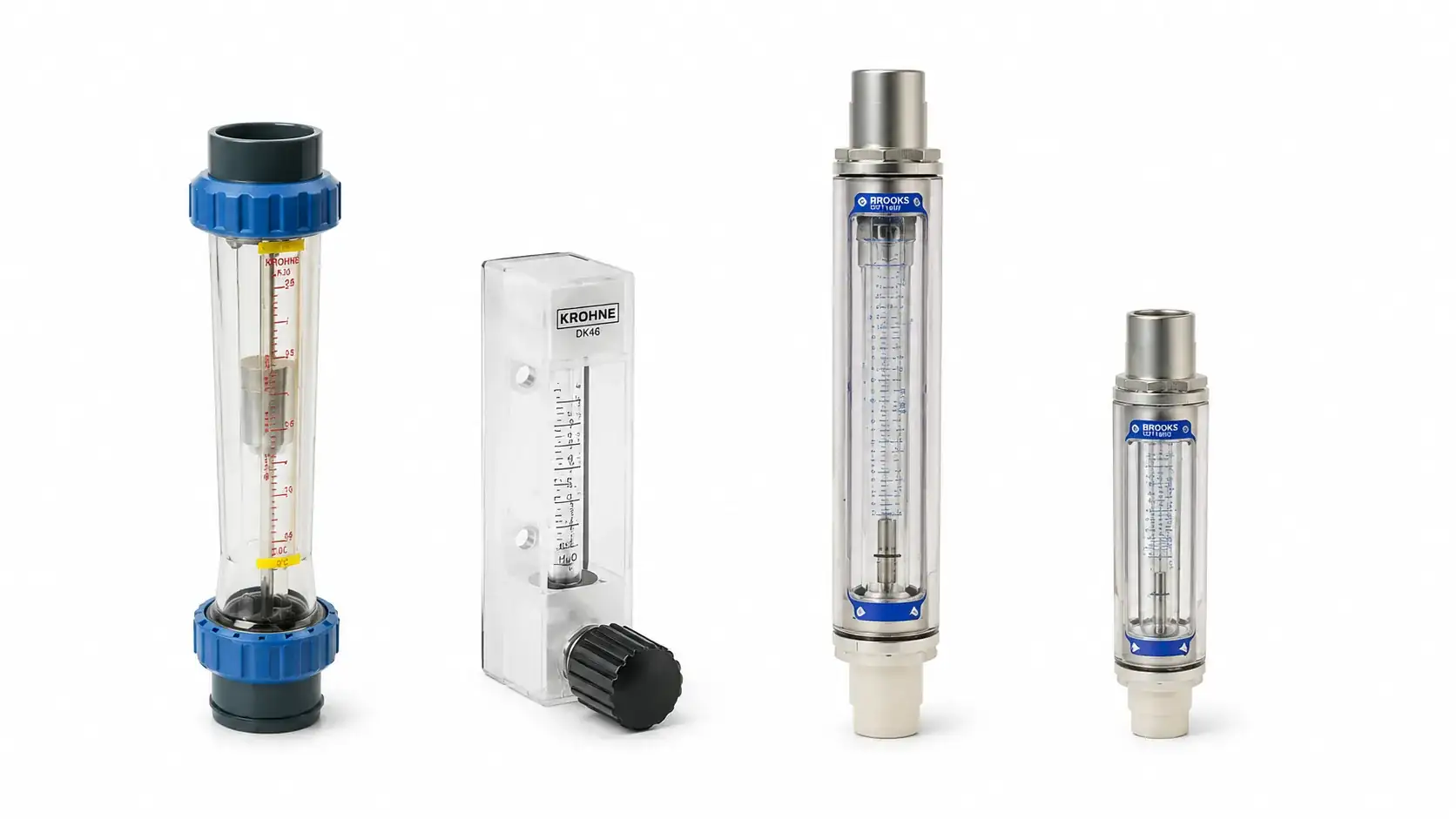

انواع روتامتر آب

روتامترهای آب بر اساس جنس بدنه، نوع اتصال، محدوده اندازه‌گیری و نحوه نصب در مدل‌های مختلف تولید می‌شوند. انتخاب مدل مناسب باید متناسب با شرایط خط و نوع کاربرد انجام شود.

روتامتر آب پلاستیکی

روتامتر پلاستیکی معمولاً از موادی مانند PVC، UPVC، PVDF یا پلی‌کربنات ساخته می‌شود. این مدل وزن کمی دارد و برای بسیاری از سیستم‌های تصفیه آب و خطوط دارای سیالات خورنده مناسب است.

روتامتر آب شیشه‌ای

در این مدل، لوله اندازه‌گیری از شیشه ساخته می‌شود و امکان مشاهده واضح شناور و جریان را فراهم می‌کند. روتامتر شیشه‌ای در آزمایشگاه‌ها و فرایندهایی که دقت خواندن اهمیت دارد، کاربرد زیادی دارد.

روتامتر آب فلزی

روتامتر فلزی برای فشارها و دماهای بالاتر و شرایط صنعتی سنگین‌تر استفاده می‌شود. در این مدل معمولاً حرکت شناور توسط یک نشانگر مغناطیسی روی بدنه نمایش داده می‌شود.

روتامتر آب خطی

روتامتر خطی مستقیماً در مسیر لوله نصب می‌شود و آب از داخل آن عبور می‌کند. این نوع از رایج‌ترین مدل‌های مورد استفاده در سیستم‌های آب است.

روتامتر آب پنلی

روتامتر پنلی برای نصب روی تابلو یا بدنه دستگاه طراحی شده است. این مدل معمولاً در تجهیزات آزمایشگاهی، دستگاه‌های تصفیه آب و سیستم‌های دوزینگ استفاده می‌شود.

روتامتر آب شیردار

برخی روتامترها دارای شیر تنظیم جریان هستند. این مدل‌ها علاوه بر نمایش دبی، امکان تنظیم دستی مقدار جریان آب را نیز فراهم می‌کنند.

مزایای استفاده از روتامتر آب

روتامتر آب به دلیل طراحی ساده و عملکرد قابل‌اعتماد، یکی از گزینه‌های اقتصادی برای نمایش دبی آب محسوب می‌شود.

مهم‌ترین مزایای این تجهیز عبارت‌اند از:

• عدم نیاز به برق یا باتری
• نمایش مستقیم و لحظه‌ای دبی
• نصب و راه‌اندازی آسان
• ساختار ساده و قابل‌فهم
• هزینه خرید و نگهداری مناسب
• امکان مشاهده وضعیت جریان توسط اپراتور
• تنوع در رنج اندازه‌گیری
• تولید در سایزها و متریال‌های مختلف
• قابلیت استفاده در خطوط صنعتی و آزمایشگاهی
• افت فشار مناسب در صورت انتخاب صحیح
• امکان تجهیز به شیر تنظیم یا سنسور در بعضی مدل‌ها

راهنمای خرید روتامتر آب

برای خرید روتامتر باید مشخصات فنی محصول با شرایط واقعی خط تطبیق داده شود. انتخاب صرفاً بر اساس سایز اتصال یا قیمت می‌تواند باعث کاهش دقت، نوسان شناور یا عملکرد نامناسب تجهیز شود.

مهم‌ترین نکات هنگام خرید روتامتر آب عبارت‌اند از:

محدوده دبی

حداقل و حداکثر دبی خط باید داخل محدوده اندازه‌گیری روتامتر قرار داشته باشد. بهتر است دبی معمول فرایند در قسمت میانی رنج روتامتر باشد تا خواندن مقدار جریان با وضوح بیشتری انجام شود.

واحد اندازه‌گیری

روتامترهای آب با واحدهای مختلفی مانند لیتر بر ساعت، لیتر بر دقیقه و مترمکعب بر ساعت تولید می‌شوند. واحد نمایش باید متناسب با نیاز فرایند انتخاب شود.

سایز اتصال

سایز ورودی و خروجی روتامتر باید با سایز لوله سیستم سازگار باشد. استفاده از تبدیل‌های نامناسب ممکن است باعث ایجاد افت فشار یا اختلال در جریان شود.

نوع اتصال

روتامتر آب ممکن است با اتصال رزوه‌ای، فلنجی، چسبی یا فشاری عرضه شود. نوع اتصال باید با ساختار لوله‌کشی پروژه مطابقت داشته باشد.

جنس بدنه

جنس بدنه باید بر اساس فشار، دما و شرایط محیطی انتخاب شود. روتامترهای پلاستیکی برای بسیاری از کاربردهای عمومی مناسب‌اند، در حالی که مدل‌های شیشه‌ای یا فلزی برای شرایط خاص استفاده می‌شوند.

فشار و دمای کاری

حداکثر فشار و دمای آب نباید از محدوده مجاز روتامتر بیشتر باشد. افزایش دما می‌تواند تحمل فشار بعضی از متریال‌های پلاستیکی را کاهش دهد.

دقت اندازه‌گیری

دقت موردنیاز فرایند یکی دیگر از معیارهای مهم انتخاب است. برای کاربردهای عمومی، روتامترهای معمولی مناسب هستند؛ اما در فرایندهای حساس باید از مدل‌های دقیق‌تر استفاده شود.

نیاز به شیر تنظیم

در صورتی که علاوه بر مشاهده دبی به تنظیم جریان نیز نیاز دارید، می‌توانید روتامتر آب شیردار انتخاب کنید. مدل‌های بدون شیر فقط برای نمایش میزان جریان کاربرد دارند.

نیاز به خروجی الکتریکی

بیشتر روتامترهای ساده فقط نمایش محلی دارند. در صورت نیاز به اتصال به PLC یا سیستم کنترل، باید مدلی مجهز به سنسور، سوئیچ یا خروجی الکتریکی انتخاب شود.

شما می توانید برای مشاوره خرید روتامتر کرونه، روتامتر عقربه ای، روتامتر شیشه ای و... با ما تماس بگیرید. 02187700142

قیمت روتامتر آب

قیمت روتامتر آب به عوامل مختلفی مانند جنس بدنه، محدوده دبی، سایز اتصال، برند، دقت، فشار کاری و امکانات جانبی بستگی دارد. به همین دلیل، مدل‌هایی با ظاهر مشابه ممکن است قیمت‌های متفاوتی داشته باشند.

مهم‌ترین عوامل مؤثر بر قیمت روتامتر آب عبارت‌اند از:

• محدوده اندازه‌گیری دبی
• سایز ورودی و خروجی
• جنس لوله و بدنه
• متریال شناور و آب‌بندها
• نوع اتصال
• دقت اندازه‌گیری
• حداکثر فشار و دمای کاری
• وجود یا نبود شیر تنظیم
• داشتن سنسور یا خروجی الکتریکی
• برند و کشور سازنده
• کیفیت ساخت و درجه‌بندی
• موجودی بازار و شرایط واردات
• اصالت و وضعیت محصول

برای اطلاع از قیمت روز روتامتر آب، بهتر است ابتدا مشخصات خط شامل دبی، فشار، دما، سایز لوله و نوع اتصال تعیین شود تا محصول مناسب با قیمت دقیق‌تری انتخاب شود. برای استعلام قیمت این محصول با پیکاتک تماس بگیرید. 02187700142

نکات مهم نصب روتامتر آب

نصب صحیح تأثیر مستقیمی بر دقت و عملکرد روتامتر آب دارد. بیشتر روتامترها باید به‌صورت عمودی نصب شوند و جهت جریان در آن‌ها از پایین به بالا باشد.

در زمان نصب روتامتر آب به نکات زیر توجه کنید:

• جهت جریان درج‌شده روی بدنه را بررسی کنید.
• روتامتر را کاملاً عمودی نصب کنید.
• از واردشدن وزن لوله به بدنه روتامتر جلوگیری کنید.
• پیش از نصب، داخل خط را شست‌وشو دهید.
• از ورود ذرات جامد و رسوبات به لوله مدرج جلوگیری کنید.
• جریان آب را هنگام راه‌اندازی به‌آرامی افزایش دهید.
• از ضربه‌زدن به بدنه شفاف خودداری کنید.
• فشار و دمای خط را با مشخصات روتامتر تطبیق دهید.
• مقدار دبی را از محل صحیح شناور بخوانید.
• در صورت وجود لرزش، از ساپورت مناسب استفاده کنید.
• برای آب دارای ذرات معلق از فیلتر مناسب استفاده کنید.

روش خواندن روتامتر آب

برای خواندن صحیح مقدار دبی، باید به نوع و شکل شناور توجه شود. در برخی مدل‌ها مقدار جریان از بالاترین قسمت شناور و در بعضی مدل‌ها از مرکز یا پهن‌ترین قسمت آن خوانده می‌شود.

کاربر باید هنگام خواندن درجه‌بندی، روبه‌روی روتامتر قرار بگیرد تا خطای دید ایجاد نشود. همچنین شناور باید بدون نوسان شدید در داخل لوله ثابت شده باشد. نوسان مداوم شناور ممکن است نشان‌دهنده جریان ناپایدار، وجود هوا در خط یا انتخاب نامناسب رنج اندازه‌گیری باشد.

سوالات متداول

آیا روتامتر آب به برق نیاز دارد؟

روتامترهای مکانیکی معمولاً بدون برق کار می‌کنند و میزان دبی را با حرکت شناور داخل لوله مدرج نمایش می‌دهند.

روتامتر آب چگونه نصب می‌شود؟

بیشتر مدل‌ها باید به‌صورت عمودی و با جهت جریان از پایین به بالا نصب شوند. دستورالعمل سازنده محصول نیز باید پیش از نصب بررسی شود.

آیا روتامتر آب قابلیت تنظیم جریان دارد؟

مدل‌های شیردار امکان تنظیم دستی جریان را دارند، اما روتامترهای بدون شیر فقط مقدار دبی را نمایش می‌دهند.

چگونه رنج مناسب روتامتر آب را انتخاب کنیم؟

حداقل و حداکثر دبی خط باید داخل محدوده اندازه‌گیری دستگاه باشد و بهتر است دبی معمول در بخش میانی رنج قرار گیرد.

چه عواملی بر قیمت روتامتر آب تأثیر دارند؟

جنس بدنه، رنج اندازه‌گیری، سایز اتصال، دقت، فشار کاری، نوع اتصال، برند و امکانات جانبی از مهم‌ترین عوامل تعیین‌کننده قیمت هستند.

آیا روتامتر آب برای سیالات دیگر قابل استفاده است؟

استفاده برای سیالات دیگر به سازگاری شیمیایی بدنه، شناور و آب‌بندها بستگی دارد. همچنین درجه‌بندی دستگاه ممکن است برای چگالی آب تنظیم شده باشد و برای سیالات دیگر نیاز به اصلاح داشته باشد.
