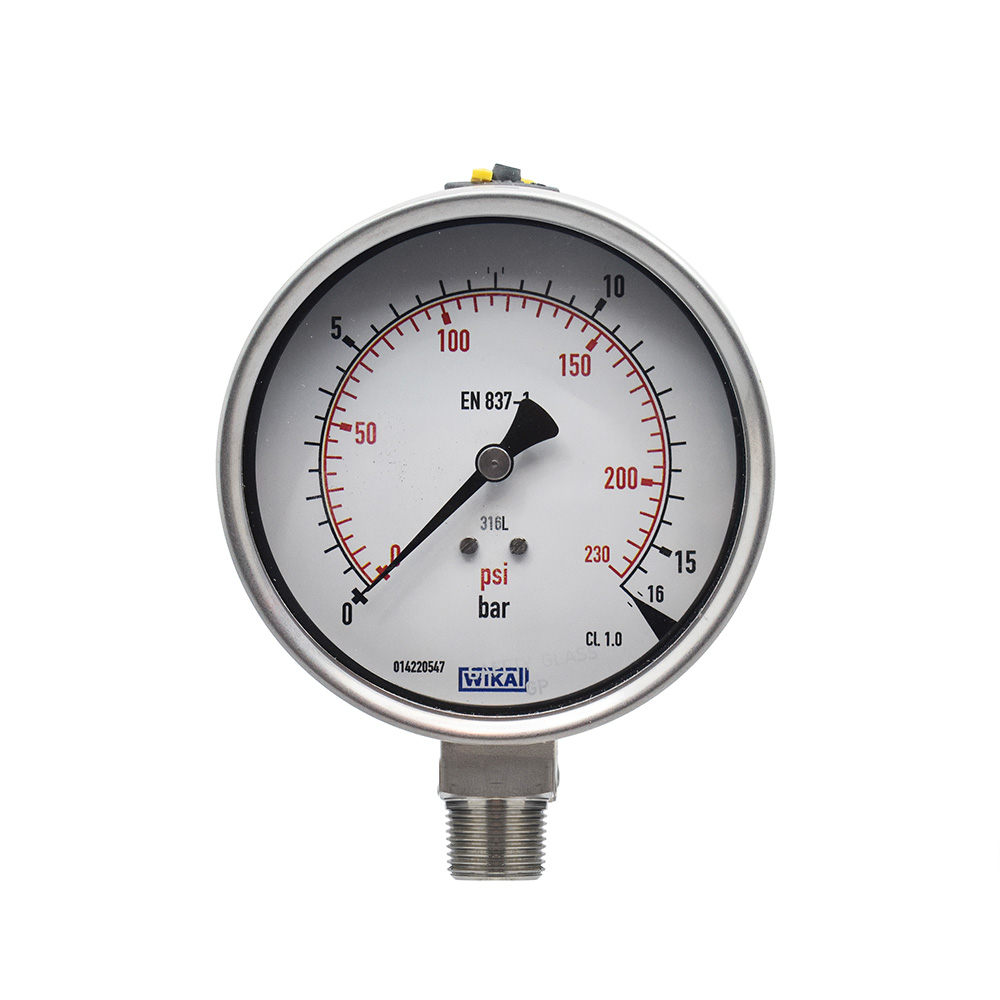

مانومتر ویکا

جهت پیش فاکتور و قیمت نهایی به شماره 09354241718 پیام دهید
دسترسی: 5 تا در انبار
شناسه کالا در انبار: 2614
فروشنده: کد 18160000
تولید کننده: WIKA
تاریخ تحویل: 2-1 روز
ویژگیهای محصول
  • کشور سازنده : آلمان
  • وضیعت محصول : نو
  • اصالت جنس : اصلی
  • گارانتی : ندارد
  • مرجوعی : ندارد
  • روش های ارسال : بصورت پسکرایه
تماس برای قیمت

مانومتر ویکا :

 مانوتر ویکا که پرشر گیج و یا فشارسنج نیز نامیده می‌شود، ابزاری جهت سنجش فشار موجود در محیط صنعتی می باشد که از یک شیوه خاص برای اندازه‌گیری فشار بهره می برد.

مانومتر ویکا در انواع مختلف مانند گیج فشار عقربه‌ای، دیجیتال، دیافراگمی، گاز، وکیوم، آب، گاز، استیل، برنجی و ... تولید می شود. وجود این دسته از تجهیزات در صنعت و پالایشگاه‌ها بسیار مهم و ضروری است و اگر از دید حفاظتی به قضیه نگاهی بیندازیم از رخ دادن بسیاری از حوادث جلوگیری می‌کند.

 یکی از عوامل تأثیرگذار بر واکنش شیمیایی شناخته شده در علوم مرتبط مبحث مهم فشار می باشد و تغییر در آن می‌تواند سرعت واکنش را تغییر دهد. بنابراین در این مطلب تصمیم داریم که مانومتر ویکا را مورد ارزیابی قراردهیم.



مانومتر ویکا

مانومتر چیست؟

مانومتر یک دستگاه صنعتی برای اندازه‌گیری فشار در مواردی مانند: مخزن، سیستم لوله‌کشی، مخازن دفنی ... کاربرد گسترده ای دارد. .شکل و ظاهر کلی  مانومتر ویکا مشابه عقربه‌های ساعت است و در حقیقت حرکت عقربه‌ با توجه به فشار اعمال‌شده روی تجهیز صورت می‌گیرد.

تصور کنید که یک لوله پلاستیکی قابل انعطاف را در دست دارید و با دمیدن در آن، لوله پلاستیکی حالت غیر منعطف به خود می‌گیرد. اگر فشار دمیدن خود را کمتر کنید، لوله ابتدا کمی خمیده شده و درنهایت به شکل اولیه خود تبدیل خواهد شد.مانومتر  ابزاری برای اندازه‌گیری فشار در یک سیستم و گزارش آن به‌صورت داده‌های آنالوگ یا دیجیتال است.

عملکرد مانومتر ویکا :

بوردن تیوب ها از آلیاژهای فلزی مشابه  فنر ساخته می شوند که به شکل دایره ای می باشند. تحت تاثیر فشار داخلی ناشی از سیال، تیوب سعی دارد که به شکل اصلی خود تغییر شکل دهد. به عبارت دیگر در مانومتر ویکا بوردون تیوب، عنصر حسگر به شکل یک لوله ی منحنی که به صورت دایره ای، مارپیچ یا … پیخ خورده است ساخته می شوند.

هنگامی که فشار داخل لوله از فشار اتمسفر بیشتر شود عنصر حسگر باز می شود و هنگامی که فشار داخلی آن کمتر از فشار اطراف باشد، دوباره به سمت داخل حرکت کرده و جمع می شود. همین موضوع منجر به جابجایی مکانیکی و حرکت عقربه به واسطه ی یک فنر یا رابط  بر روی صفحه ی مدرج شده، متناسب با فشار ورودی می شود.

مانومترهای بوردن تیوب، شایع ترین نوع فشارسنج ها می باشند و در بسیاری از کاربردها برای اندازه گیری فشار از 600 mbar تا bar 4000 مورد استفاده قرار می گیرند. اغلب، فشار سنج های بوردون در فشارهای بالا رفتاری غیر خطی از خود بروز می دهند. به همین در فشار های بالا از این تجهیز کمتر استفاده خواهد شد.



مانومتر ویکا

مانومترهای فشار بوردن تیوب به سه دسته زیر تقسیم می شوند:

  •  گیج های فشار بوردون تیوب نوع  (C-Type Bourdon Tube Pressure Gauge)
  •  گیج های فشار بوردون اسپایرال  (Spiral Bourdon Tube Pressure Gauge)
  •  گیج های فشار بوردون تیوب هلیکال  (Helical Bourdon Tube Pressure Gauge)

کاربرد مانومتر ویکا :

این ابزار در صنایع مختلف از قبیل صنایع شیمیایی و پتروشیمی، ماشین سازی، حفاری، لاستیک سازی، تجهیزات آزمایشگاهی، پزشکی و دارویی، استخراج نفت و گاز، کارخانه های تولیدی و...کاربرد گسترده و  فراوانی دارد.از این رو یکی از محصولات پرکاربرد در صنایع گوناگون محسوب می شود.



مانومتر ویکا

مشخصات محصول
مشخصات عمومی
کشور سازنده آلمان
وضیعت محصول نو
اصالت جنس اصلی
گارانتی ندارد
مرجوعی ندارد
روش های ارسال بصورت پسکرایه
مشخصات فنی گیج های فشار
مدل و سازنده مدل 232.50.100 ویکا آلمان
نوع گیج فشار تمام استیل
اندازه صفحه گیج فشار 100 میلیمتر
رنج/واحد 16-0 bar
واحد اندازه گیری فشار bar
حداقل رنج اندازه گیری فشار 0
حداکثر رنج اندازه گیری فشار 16
نوع عملگر فشار بوردون تیوپ
سایز اتصال (Connection) "1/2
نحوه نصب گیج فشار عمودی
قابلیت تزریق روغن دارد
نوع دنده اتصال NPT
هوزینگ متریال استیل 304
متریال کانکشن استیل 316L
کلاس دقت 1%
نوع سوئیچ فاقد این ویژگی
نوع خروجی فاقد این ویژگی
درجه حفاظتی IP65
تاییدیه ها GOST, ATEX approval, CRN, DNV GL, CPA
سایر توضیحات
سایر توضیحات

بدنه استیل مات
اتصال از جنس استنلس استیل 316
مکانیزم از جنس استنلس استیل 316L
شیشه نشکن Safety Glass
ساخته شده تحت استاندارد EN 837-1
طراحی مدرن و منحصربفرد
نشانگر آلومینیومی همراه با پیچ تنظیم&;
قابل تزریق روغن - در open/close
امکان تزریق روغن گلیسیرین و سیلیکون
ساخت آلمان
صفحه نمایش با اعداد ایستاده و دو بازه فشار - bar / psi



مانومتر ویکا :

 مانوتر ویکا که پرشر گیج و یا فشارسنج نیز نامیده می‌شود، ابزاری جهت سنجش فشار موجود در محیط صنعتی می باشد که از یک شیوه خاص برای اندازه‌گیری فشار بهره می برد.

مانومتر ویکا در انواع مختلف مانند گیج فشار عقربه‌ای، دیجیتال، دیافراگمی، گاز، وکیوم، آب، گاز، استیل، برنجی و ... تولید می شود. وجود این دسته از تجهیزات در صنعت و پالایشگاه‌ها بسیار مهم و ضروری است و اگر از دید حفاظتی به قضیه نگاهی بیندازیم از رخ دادن بسیاری از حوادث جلوگیری می‌کند.

 یکی از عوامل تأثیرگذار بر واکنش شیمیایی شناخته شده در علوم مرتبط مبحث مهم فشار می باشد و تغییر در آن می‌تواند سرعت واکنش را تغییر دهد. بنابراین در این مطلب تصمیم داریم که مانومتر ویکا را مورد ارزیابی قراردهیم.



مانومتر ویکا

مانومتر چیست؟

مانومتر یک دستگاه صنعتی برای اندازه‌گیری فشار در مواردی مانند: مخزن، سیستم لوله‌کشی، مخازن دفنی ... کاربرد گسترده ای دارد. .شکل و ظاهر کلی  مانومتر ویکا مشابه عقربه‌های ساعت است و در حقیقت حرکت عقربه‌ با توجه به فشار اعمال‌شده روی تجهیز صورت می‌گیرد.

تصور کنید که یک لوله پلاستیکی قابل انعطاف را در دست دارید و با دمیدن در آن، لوله پلاستیکی حالت غیر منعطف به خود می‌گیرد. اگر فشار دمیدن خود را کمتر کنید، لوله ابتدا کمی خمیده شده و درنهایت به شکل اولیه خود تبدیل خواهد شد.مانومتر  ابزاری برای اندازه‌گیری فشار در یک سیستم و گزارش آن به‌صورت داده‌های آنالوگ یا دیجیتال است.

عملکرد مانومتر ویکا :

بوردن تیوب ها از آلیاژهای فلزی مشابه  فنر ساخته می شوند که به شکل دایره ای می باشند. تحت تاثیر فشار داخلی ناشی از سیال، تیوب سعی دارد که به شکل اصلی خود تغییر شکل دهد. به عبارت دیگر در مانومتر ویکا بوردون تیوب، عنصر حسگر به شکل یک لوله ی منحنی که به صورت دایره ای، مارپیچ یا … پیخ خورده است ساخته می شوند.

هنگامی که فشار داخل لوله از فشار اتمسفر بیشتر شود عنصر حسگر باز می شود و هنگامی که فشار داخلی آن کمتر از فشار اطراف باشد، دوباره به سمت داخل حرکت کرده و جمع می شود. همین موضوع منجر به جابجایی مکانیکی و حرکت عقربه به واسطه ی یک فنر یا رابط  بر روی صفحه ی مدرج شده، متناسب با فشار ورودی می شود.

مانومترهای بوردن تیوب، شایع ترین نوع فشارسنج ها می باشند و در بسیاری از کاربردها برای اندازه گیری فشار از 600 mbar تا bar 4000 مورد استفاده قرار می گیرند. اغلب، فشار سنج های بوردون در فشارهای بالا رفتاری غیر خطی از خود بروز می دهند. به همین در فشار های بالا از این تجهیز کمتر استفاده خواهد شد.



مانومتر ویکا

مانومترهای فشار بوردن تیوب به سه دسته زیر تقسیم می شوند:

  •  گیج های فشار بوردون تیوب نوع  (C-Type Bourdon Tube Pressure Gauge)
  •  گیج های فشار بوردون اسپایرال  (Spiral Bourdon Tube Pressure Gauge)
  •  گیج های فشار بوردون تیوب هلیکال  (Helical Bourdon Tube Pressure Gauge)

کاربرد مانومتر ویکا :

این ابزار در صنایع مختلف از قبیل صنایع شیمیایی و پتروشیمی، ماشین سازی، حفاری، لاستیک سازی، تجهیزات آزمایشگاهی، پزشکی و دارویی، استخراج نفت و گاز، کارخانه های تولیدی و...کاربرد گسترده و  فراوانی دارد.از این رو یکی از محصولات پرکاربرد در صنایع گوناگون محسوب می شود.



مانومتر ویکا
