ای تو پی پوزیشنر سامسون
آی توپی پوزیشنر سامسون تجهیزی میباشد که سیگنال جریانی را به سیگنال نیوماتیکی تبدیل کرده و بر اساس سیگنال جریانی که از سمت اتاق کنترل یا فلومتر دریافت میکند آن را به اکچویتور اعمال داشته و باعث باز و بسته شدن یک کنترل ولو میشود.
شرکت سامسون یکی از بزرگترین تولید کننده های انواع ولو های کنترلی،اکچویتور و پوزیشنر،انواع رگولاتور و سیستم های اتوماسیون صنعتی بوده و با توجه به کیفیت بسیار بالای محصولات این شرکت، از سهم بازار خوبی در کشور برخوردار میباشد.
معرفی آی تو پی پوزیشنر سامسون
شرکت سامسون آلمان یکی از تولیدکنندگان مطرح در زمینه شیرآلات کنترلی، اکچویتور و پوزیشنر میباشد.
آی تو پی پوزیشنر دستگاهی میباشد که سیگنال جریانی را به سیگنال نیوماتیکی تبدیل میکند. این سیگنال جریانی معمولآ 4 تا 20 میلی آمپر میباشد که به سیگنال نیوماتیکی 3 تا 15 psi تبدیل میشود و متناسب با جریانی که از plc یا فلومتر دریافت میکند برای حرکت عملگر(اکچویتور) سیگنال نیوماتیکی ارسال میکند.
آی توپی پوزیشنر سامسون یکی از پوزیشنر های مطرح به دلیل کیفیت بالا در ساخت، همچنین قابلیت اعتماد بالایی میباشد که منجر شده پوزیشنر سامسون در صنعت بسیار فراگیر و گسترده مورد استفاده قرار گیرد.

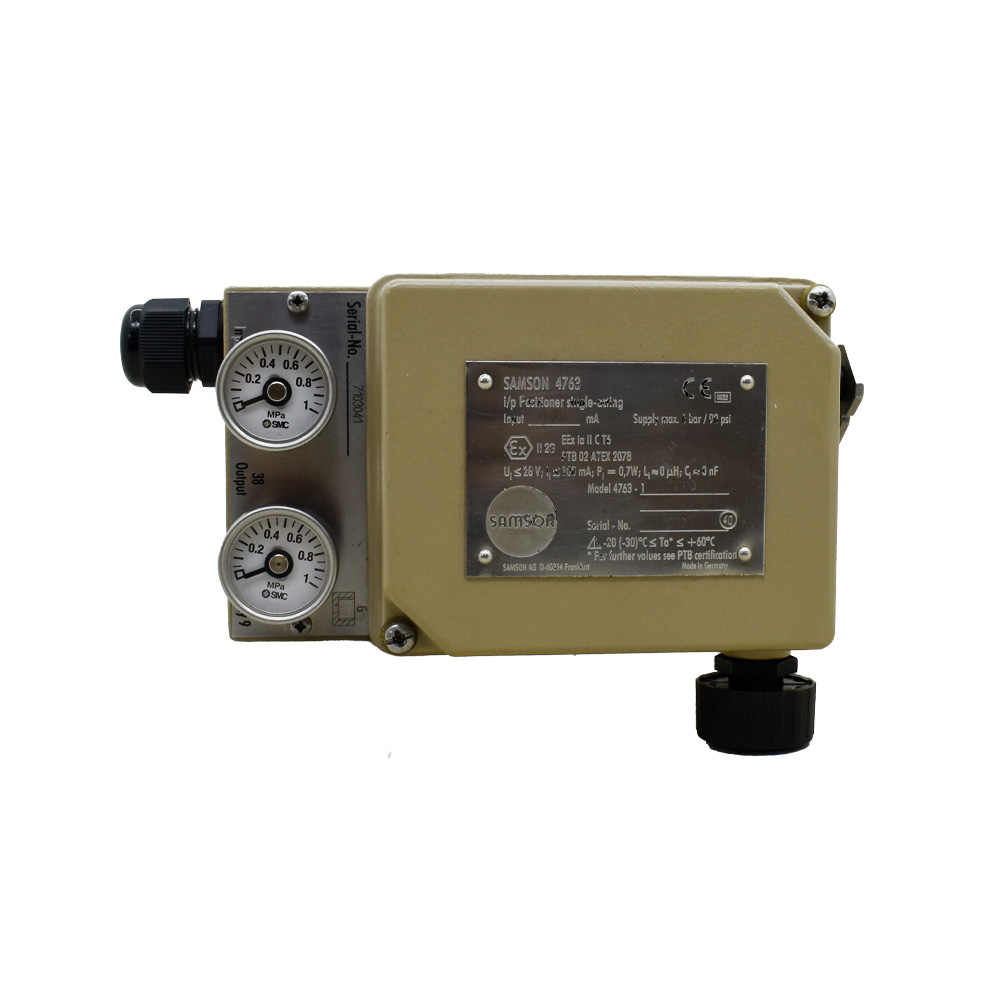

پوزیشنر سامسون 4763
پوزیشنر الکتروپنوماتیک 4763 نیز یک پوزیشنر یک کاره می باشد که با انواع بخش های سیستم صنعتی سازگاری دارد و می تواند با اکچویتور های خطی فعالیت کند. طراحی فشرده این پوزیشنر آن را مناسب برای انواع استفاده در خط های صنعتی می نماید. این پوزیشنر نیز بازده بسیار مناسبی در ورودی هایی با فشار کم هوا دارد و این محصول علاوه بر کاهش آلودگی های زیستی به سادگی قابل استفاده در شرایط با لرزش فراوان می باشد و به راحتی بر روی عملگرها یا اکچویتور های NAMUR و SAMSON نصب می گردند.
شرکت سامسون (SAMSON):
شرکت سامسون یکی از شرکت های بزرگ و مشهور در حوزه تولید انواع دریچه، شیر آلات صنعتی، انواع ولو، گلوب ولو، بال ولو و ولو های پروانه ای، پوزیشنر های الکتروپنوماتیکی و مبدل ها و کانورتر های آی تو پی برای صنایع درگیر با انواع سیالات مانند نفت، گاز، انواع بخارات و مواد شیمیایی به شمار می رود.
این شرکت آلمانی در سال 1907 در شهر مانهیم آلمان تاسیس شد و هم اکنون با بیش از صد و ده سال سابقه فعالیت در عرصه تولید ابزار آلات و دستگاه های مختلف در زمینه انتقال و کنترل جریان و فلو سیالات و با بیش از 4500 کارمند در جهان و بیش از 200 آژانس فروش یکی از معتبر ترین برند ها در این زمینه به شمار می رود.
سامسون بیش از 50 شرکت تابعه دارد که از جمله آنها می توان به تولید کنندگان شیرهای ویژه مانند AIR TORQUE ، CERA SYSTEM ، LEUSCH ، PFEIFFER ، RINGO VÁLVULAS ، STARLINE و VETEC اشاره کرد. سامسون در بیش از 80 کشور جهان برای ارائه خدمات به مشتریان خود در کلیه قاره ها نمایندگی دارد.
ای تو پی پوزیشنر چیست؟
تقویت فرامین الکتریکی توسط تقویت کننده صورت می گیرد البته توسط ترانسدیوسرهای نیوماتیکی و یا الکتریکی-هیدرولیکی نیز می توان فرامین الکتریکی را به علائم نیوماتیکی یا هیدرولیکی با قدرت بیشتری تبدیل کرد. درضمن تقویت فرامین هیدرولیکی توسط شیر های فرمان یا قدرت صورت می گیرد. اما تقویت و به خصوص تنظیم فرامین نیوماتیکی توسط وسیله ای به نام پوزیشنر صورت میگیرد.
پوزیشنر وسیله ای است که در ارتباط با شیر کنترل نصب می شود و عمل آن مقایسه موقعیت واقعی شیر کنترل با فرمان وارده از کنترل کننده و تطبیق شیر کنترل با این فرمان میباشد . از این رو در حقیقت پوزیشنر یک سرو مکانیزم است و در عین حال از طرفی پوزیشنر یک رله تقویت کننده می باشد که فرمان صادره از کنترل کننده را تقویت کرده و به محرک منتقل میکند.
علل لزوم کاربرد پوزیشنر در شیر ها
1. وجود اصطکاک در مکانیزم شیر کنترل به واسطه آب بندی گلوگاه شیر
2. وجود افت فشار زیاد در طرفین شیر
3. وجود فشار زیاد و همچنین ویسکوزتیه زیاد سیال مورد کنترل
4. در صورتی که فاصله کنترل کننده و شیر کنترل بیش از 150 فوت باشد
5. در صورتی که تقویت و تغییر نسبت فرمان وارده از کنترل کننده لازم باشد
6. در مواردی که حجم محفظه ای دیافراگم (در محرک های دیافراگمی ) زیاد و در هر لحظه حجم زیادی از هوا باید جابه جا شود
7. سرعت بخشیدن به عمل شیر های کنترل و حذف تاخیر زمانی
8. در مواردی که لازم است دو شیر کنترل به طور موازی به وسیله ی فرمان یک کنترل کننده و با دامنه های مختلف عمل کنند
9. عموما بر روی اکثر شیر های کنترل سه راهه نصب میگردد
10. اندازه شیر کنترل یا مقدار جریان سیال تحت کنترل نامناسب است
11. در صورتی که محدوده کار شیر زیاد باشد ، بالطبع استهلاک حاصل شده و عملکرد شیر غیر صحیح خواهد شد و در نتیجه منحنی مشخصه شیر تغییر می یابد. از این رو با تعویض بادامک پوزیشنر می توان عملکرد شیر را تصحیح نمود
12. هنگامی که می بایست سیگنال ( فرمان ) صادره از کنترل کننده تقویت گردد
اجزاء اصلی پوزیشنر
به طور کلی اجزاء به کار رفته در پوزیشنر به قرار زیر می باشد :
1. حس کننده: این وسیله سیگنال صادره از کنترل کننده را دریافت میکند و به صورت فانوس یا شیر راهنما می باشد
2. مقایسه کننده: وسیله ای که سیگنال صادره از کنترل کننده را با موقعیت تغییر یافته ساق شیر مقایسه میکند . این وسیله به صورت یک اهرم یا میله می تواند باشد و به نام های میله رابط و یا میله متعادل کننده موسوم است
3. شیر فرمان: این شیر با مکانیزم طراحی شده بر روی ان باعث تقویت فرمان صادره از کنترل کننده می شود. از این رو به آن شیر قدرت نیز می گویند. البته به نام های رله ویا پوستر نیز معروف است
4. بادامک: وجود بادامک مشخص کننده رابط بین موقعیت قرار گرفتن توپی (پلاگ) شیر کنترل و فرمان صادره از کنترل کننده می باشد و به طور استاندارد برای ایجاد مختصات خطی یا مشخصه خطی و مجذور و یا مربع نمودن و جذر یا ریشه گرفتن به طور جداگانه ساخته می شود و به همراه پوزیشنر از طرف کار خانه سازنده تحویل داده می شود وبا برش هلالی شکل آن ها می توان مکانیزم دلخواه را بر پوزیشنر حاکم کرد
نحوه عملکرد پوزیشنر
به طور کلی کارخانجات سازنده پوزیشنر ، در دو طرح اصلی به ساخت آن می پردازند که عبارتند از :
1. نوع ایجاد تعادل به طریقه جا به جایی (تعادل جا به جایی)
2. نوع ایجاد تعادل به طریقه نیرویی (تعادل نیرویی)
در ادامه به شرح هریک از موارد فوق می پردازیم
1. نوع ایجاد تعادل به طریقه جابجایی: در این نوع میله رابط ، حرکت حس کننده (فانوس یا شیر راهنما ) را از یک طرف و حرکت حاصل از تغییر موقعیت ساق شیر را از طرف دیگر متعادل میکند. فرمان کنترل کننده وارد حس کننده (فانوس) شده و موجب انبساط ان میگرددو این عمل باعث حرکت شیر فرمان و در نتیجه تخلیه هوا از روی دیافراگم شیر کنترل ویا ارسال هوا بر روی آن می شود و این عمل تا زمانی که موقعیت شیر فرمان با فرمان کنترل کننده مطابقت نمایند ادامه خواهد داشت.
2. نوع ایجاد تعادل به طریق نیرویی: اصول کار این نوع سیستم با سیستم قبلی مشابه است و اجزاء اصلی پوزیشنر به طور یکسال در آن به کار رفته و نتها تفاوت موجود یک تکیه گاه ثابت و یک فنر می باشد که وظیفه آنها ایجاد نیرویی متناسب با موقعیت شیر کنترل می باشد . در این سیستم هر گاه نیرویی حاصل از انبساط حس کننده (فانوس) و نیروی حاصل از کشش فنر با یکدیگر متعادل شوند ، شیر فرمان در حالت طبیعی خود قرار میگیرد. به طور کلی به ازا هر نیرویی که توسط حرکت فانوس ایجاد شود نیروی معادل آن به وسیله فنر تولید شده و شیر فرمان را در حالت تعادل نگر میدارد. هر گاه به هر دلیل این تعادل از بین برود، آنقدر هوا از طریق شیر فرمان (رله یا بوستر) بر دیافراگم شیر کنترل ارسال شده و یا از آن تخلیه میگردد تا تعادل مطلوب حاصل شود.
