پرشر سوئیچ گاز کروم شرودر
پرشر سوئیچ گاز کروم شرودر (Kromschröder Gas Pressure Switch) از تجهیزات مورد استفاده برای پایش و کنترل وضعیت فشار گاز و هوا در سیستم‌های احتراق، مشعل‌ها، تجهیزات گرمایشی و مدارهای کنترلی صنعتی است. این تجهیزات با تشخیص رسیدن فشار به نقطه تنظیم‌شده، وضعیت کنتاکت الکتریکی را تغییر می‌دهند و امکان استفاده از وضعیت فشار در مدار فرمان یا Interlock را فراهم می‌کنند.
کروم شرودر انواع پرشر سوئیچ را با محدوده‌های فشار مختلف تولید کرده است؛ بنابراین انتخاب پرشر سوئیچ گاز کروم شرودر صرفاً بر اساس نام برند انجام نمی‌شود و باید رنج فشار، Set Point موردنیاز، نوع سیال، شرایط کاری، نوع اتصال و مشخصات الکتریکی بررسی شوند.
در کاربردهایی که کنترل فشارهای پایین گاز اهمیت دارد، انتخاب رنج مناسب اهمیت زیادی دارد؛ زیرا استفاده از پرشر سوئیچی با محدوده تنظیم نامتناسب می‌تواند دقت تنظیم نقطه سوئیچینگ را تحت تأثیر قرار دهد.

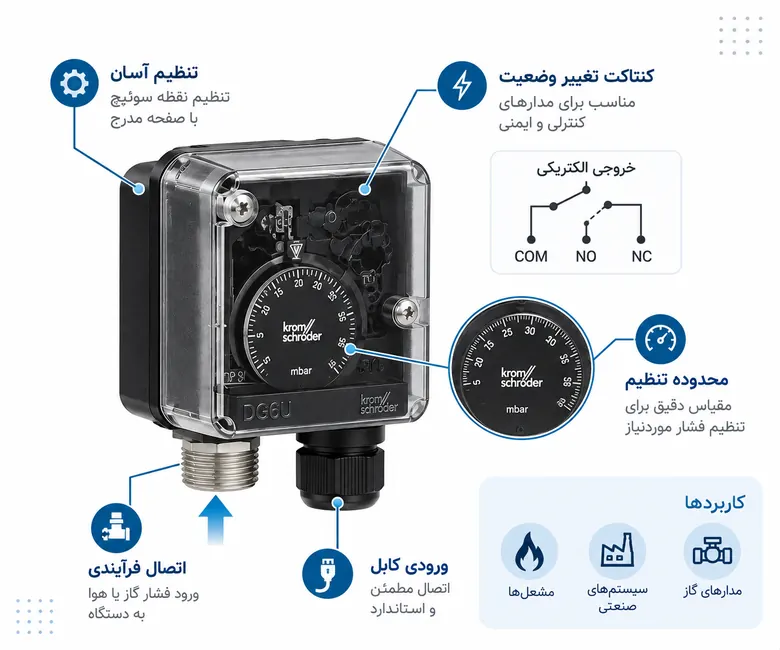

پرشر سوئیچ گاز کروم شرودر مدل DG6U
پرشر سوئیچ گاز کروم شرودر مدل DG6U یکی از تجهیزات کنترلی برای تشخیص و پایش فشار در سیستم‌های گاز و هوا است. این مدل از خانواده پرشر سوئیچ‌های سری DG کروم شرودر بوده و با استفاده از مکانیزم دیافراگمی، تغییر فشار را تشخیص داده و در نقطه تنظیم‌شده وضعیت کنتاکت الکتریکی خود را تغییر می‌دهد.
یکی از ویژگیهای مهم مدل Kromschröder DG6U محدوده تنظیم فشار پایین آن است. محدوده تنظیم این مدل 0.5 تا 6 میلی‌بار است؛ بنابراین برای کاربردهایی که تشخیص تغییر فشار در محدوده پایین اهمیت دارد، گزینه‌ای قابل بررسی محسوب می‌شود.
این سری برای پایش فشار در تأسیسات صنعتی و سیستم‌های گرمایشی طراحی شده و می‌تواند برای سیالاتی مانند گاز طبیعی، گاز شهری، LPG در فاز گازی، هوا و برخی گازهای دیگر مطابق محدودیت‌های تعیین‌شده توسط سازنده مورد استفاده قرار گیرد.
نحوه عملکرد پرشر سوئیچ گاز کروم شرودر
نحوه عملکرد پرشر سوئیچ گاز کروم شرودر DG6U بر اساس تغییر شکل دیافراگم در اثر فشار است. فشار سیال به بخش حساس تجهیز اعمال می‌شود و تغییر فشار باعث حرکت دیافراگم می‌شود.
حرکت مکانیکی ایجادشده به مکانیزم داخلی و Micro Switch منتقل می‌شود. هنگامی که فشار به نقطه تنظیم‌شده یا Set Point برسد، میکروسوئیچ تغییر وضعیت داده و کنتاکت الکتریکی سوئیچ می‌شود.
سیستم کنترل می‌تواند از این تغییر وضعیت برای تشخیص رسیدن فشار به محدوده موردنظر استفاده کند.
برای مثال، اگر پرشر سوئیچ در یک سیستم گازسوز برای کنترل وجود فشار مناسب گاز استفاده شود، نقطه عملکرد متناسب با نیاز سیستم تنظیم می‌شود. تغییر فشار و رسیدن آن به نقطه تعیین‌شده باعث تغییر وضعیت کنتاکت شده و مدار کنترل می‌تواند براساس این وضعیت واکنش مناسب را انجام دهد.
بنابراین DG6U برخلاف پرشر ترانسمیتر یک سیگنال پیوسته متناسب با مقدار لحظه‌ای فشار ارائه نمی‌کند. وظیفه اصلی این تجهیز، تشخیص وضعیت فشار نسبت به نقطه تنظیم‌شده است.
محدوده فشار پرشر سوئیچ Kromschröder DG6U
یکی از مهم‌ترین پارامترها هنگام انتخاب پرشر سوئیچ گاز کروم شرودر محدوده تنظیم فشار آن است.
مدل DG6U دارای محدوده تنظیم 0.5 تا 6 میلی‌بار است. این رنج پایین باعث می‌شود این مدل برای کاربردهایی مناسب باشد که نیاز به تشخیص فشار در محدوده چند میلی‌بار دارند.
البته نباید رنج تنظیم پرشر سوئیچ را با حداکثر فشار قابل تحمل تجهیز اشتباه گرفت.
رنج تنظیم مشخص می‌کند Set Point در چه محدوده‌ای قابل انتخاب است، در حالی که حداکثر فشار قابل تحمل یک مشخصه مکانیکی جداگانه محسوب می‌شود.
بنابراین برای انتخاب صحیح DG6U تنها دانستن فشار عادی خط کافی نیست و باید فشار کاری، Switching Point موردنیاز و شرایط احتمالی افزایش فشار نیز بررسی شوند.
متریال ساخت پرشر سوئیچ گاز کروم شرودر DG6U
متریال ساخت یکی از پارامترهای مهم در انتخاب تجهیزات کنترل فشار گاز است. در پرشر سوئیچ گاز کروم شرودر DG6U اجزای مختلف با توجه به عملکرد و شرایط کاری تجهیز از متریال متفاوت ساخته شده‌اند.
در خانواده DG..U از دیافراگم NBR استفاده شده است. بخش Housing تجهیز از PBT تقویت‌شده با الیاف شیشه ساخته شده و برای بخش پایینی بدنه نیز آلیاژ AlSi 12 به کار رفته است.
ساختار دیافراگمی این پرشر سوئیچ باعث می‌شود تغییرات فشار به حرکت مکانیکی لازم برای عملکرد میکروسوئیچ تبدیل شوند.
با این حال، هنگام استفاده از تجهیز برای یک گاز یا محیط خاص، باید سازگاری سیال با متریال قسمت‌های در تماس با آن بررسی شود.
این موضوع به‌خصوص در سیستم‌هایی که گاز دارای ترکیبات خورنده یا شرایط کاری غیرمعمول است اهمیت بیشتری دارد. صرفاً قرار گرفتن عبارت «پرشر سوئیچ گاز» در نام محصول به معنی سازگاری تجهیز با تمام انواع گازها نیست.
کاربردهای پرشر سوئیچ گاز کروم شرودر
پرشر سوئیچ گاز کروم شرودر DG6U برای پایش و تشخیص وضعیت فشار در سیستم‌های گازی، هوای فشرده و تجهیزات مرتبط قابل استفاده است.
از کاربردهای این خانواده می‌توان به موارد زیر اشاره کرد:
- سیستم‌های مشعل و احتراق
- تجهیزات و خطوط گاز
- سیستم‌های گرمایشی صنعتی
- پایش فشار هوا و گاز
- مدارهای Interlock
- تشخیص افت یا رسیدن فشار به Set Point
- تجهیزات کنترلی مرتبط با سیستم‌های گازسوز
در سیستم‌های Burner Management، وجود فشار مناسب گاز یا هوا می‌تواند یکی از شروط عملکرد سیستم باشد. در چنین شرایطی، Pressure Switch وضعیت فشار را به مدار کنترل اعلام می‌کند.
برای استفاده از DG6U در مدارهای کنترلی یا ایمنی، باید مشخصات تجهیز با الزامات طراحی کل سیستم تطبیق داده شود.
پرشر سوئیچ گاز کروم شرودر برای چه سیالاتی مناسب است؟
خانواده DG کروم شرودر برای کار با سیالات گازی مشخصی طراحی شده است. گاز طبیعی، گاز شهری، LPG در حالت گازی و هوا از جمله سیالاتی هستند که این خانواده می‌تواند در کاربردهای تعریف‌شده برای آن‌ها مورد استفاده قرار گیرد.
برای برخی گازهای دیگر نیز امکان استفاده وجود دارد، اما باید محدودیت‌های سازنده و سازگاری متریال با ترکیب دقیق سیال بررسی شود.
به همین دلیل، پیش از خرید پرشر سوئیچ بهتر است علاوه بر رنج فشار، نوع دقیق گاز یا سیال نیز مشخص شود.
نکات مهم در انتخاب پرشر سوئیچ گاز DG6U
اولین معیار برای انتخاب مدل DG6U، محدوده فشار موردنیاز است. نقطه سوئیچینگ موردنظر باید با رنج تنظیم 0.5 تا 6 mbar این مدل سازگار باشد.
پس از آن باید نوع گاز، فشار کاری، شرایط محیطی، مشخصات الکتریکی، نوع اتصال و الزامات سیستم بررسی شوند.
کد کامل محصول نیز اهمیت زیادی دارد. خانواده DG دارای مدل‌ها و نسخه‌های مختلفی است و نمی‌توان تمام مشخصات یک نسخه را بدون بررسی به سایر مدل‌های این خانواده تعمیم داد.
اگر تجهیز برای جایگزینی یک پرشر سوئیچ موجود خریداری می‌شود، بهتر است مدل کامل و اطلاعات پلاک تجهیز قبلی نیز هنگام انتخاب بررسی شوند.
خرید پرشر سوئیچ گاز کروم شرودر DG6U
برای خرید پرشر سوئیچ گاز کروم شرودر مدل DG6U بهتر است پیش از ثبت سفارش، محدوده فشار موردنیاز، نوع گاز، Switching Point، شرایط کاری و مشخصات الکتریکی سیستم بررسی شوند.
پیکاتک امکان بررسی و تأمین پرشر سوئیچ Kromschröder DG6U را فراهم کرده است. برای انتخاب دقیق‌تر محصول می‌توانید مدل کامل، تصویر پلاک یا مشخصات فنی موردنیاز خود را در اختیار کارشناسان پیکاتک قرار دهید.
بررسی این اطلاعات پیش از خرید به تطبیق بهتر تجهیز با شرایط واقعی سیستم و کاهش احتمال انتخاب مدل نامناسب کمک می‌کند. برای مشاوره خرید رایگان با ما تماس بگیرید. 02187700142
قیمت پرشر سوئیچ گاز کروم شرودر
قیمت پرشر سوئیچ گاز کروم شرودر به عوامل مختلفی مانند مدل دقیق، مشخصات فنی، نسخه و Optionهای محصول، وضعیت موجودی، شرایط تأمین و نرخ ارز بستگی دارد.
به همین دلیل، برای استعلام قیمت بهتر است علاوه بر نام برند کروم شرودر، مدل کامل DG6U و در صورت امکان اطلاعات درج‌شده روی پلاک محصول نیز ارائه شود. این کار علاوه بر استعلام دقیق‌تر قیمت، احتمال اشتباه میان مدل‌های مختلف سری DG را کاهش می‌دهد. برای اطلاع از قیمت جدید و به روز پرشر سوئیچ گاز کروم شرودر DG6U و بررسی وضعیت تأمین محصول می‌توانید با ما تماس بگیرید.
