ترانسمیتر فشار دانفوس
ترانسمیتر فشار دانفوس چیست؟
ترانسمیتر فشار دانفوس یکی از تجهیزات پرکاربرد برای اندازه‌گیری و انتقال فشار سیالات در سیستم‌های صنعتی، هیدرولیک، پمپ، کمپرسور، آب و برخی کاربردهای تبرید است. این تجهیز فشار فرآیند را دریافت کرده و آن را به سیگنال استانداردی مانند 4 تا 20 میلی‌آمپر یا خروجی ولتاژی تبدیل می‌کند تا توسط PLC، DCS، نمایشگر یا سیستم کنترل خوانده شود.
انتخاب مدل مناسب به عواملی مانند نوع فشار، رنج اندازه‌گیری، نوع سیال، دمای کاری، نوع اتصال، خروجی، درجه حفاظت و شرایط محیطی بستگی دارد. در این صفحه مدل‌های موجود دانفوس، کاربرد هر سری، نکات انتخاب و روش استعلام قیمت را بررسی می‌کنیم. شما می توانید برای مشاوره خرید این محصول با کارشناسان فروش ما در پیکاتک تماس بگیرید. 02187700142

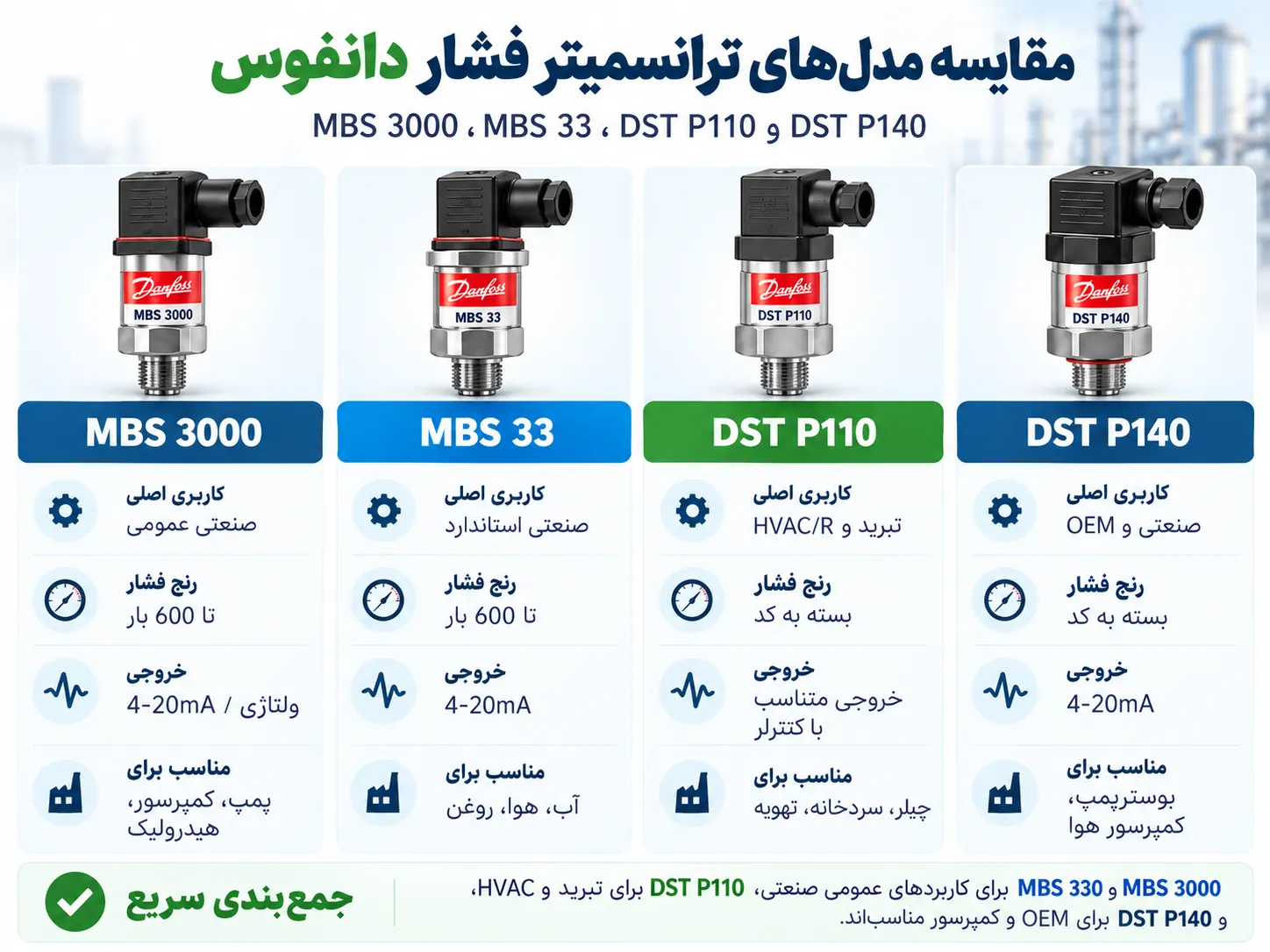

مدل‌های ترانسمیتر فشار دانفوس
محصولات دانفوس در خانواده‌ها و مدل‌های مختلفی تولید می‌شوند و هر مدل برای شرایط مشخصی طراحی شده است. سری MBS بیشتر در کاربردهای صنعتی، هیدرولیک، آب، پمپ و کمپرسور استفاده می‌شود. مدل MBS 3000 یک ترانسمیتر کامپکت برای کاربردهای صنعتی و هیدرولیکی است و در شرایطی مانند لرزش و فشارهای ناپایدار نیز استفاده می‌شود.
سری DST نیز بر اساس کاربرد به مدل‌های متفاوتی تقسیم می‌شود. برای نمونه، DST P140 بیشتر برای سامانه‌های آب، پمپ، کمپرسور هوا و کاربردهای صنعتی توسعه یافته است؛ در حالی که DST P110 برای کاربردهای مرتبط با مبرد و تجهیزات تبرید مناسب‌تر است. انتخاب نهایی باید براساس کد فنی کامل محصول و دیتاشیت همان مدل انجام شود.
اطلاعات فنی مدل‌ها باید از دیتاشیت رسمی همان کد استخراج شود؛ چون رنج فشار، خروجی، اتصال و دمای کاری می‌تواند بین کدهای مختلف یک خانواده متفاوت باشد.

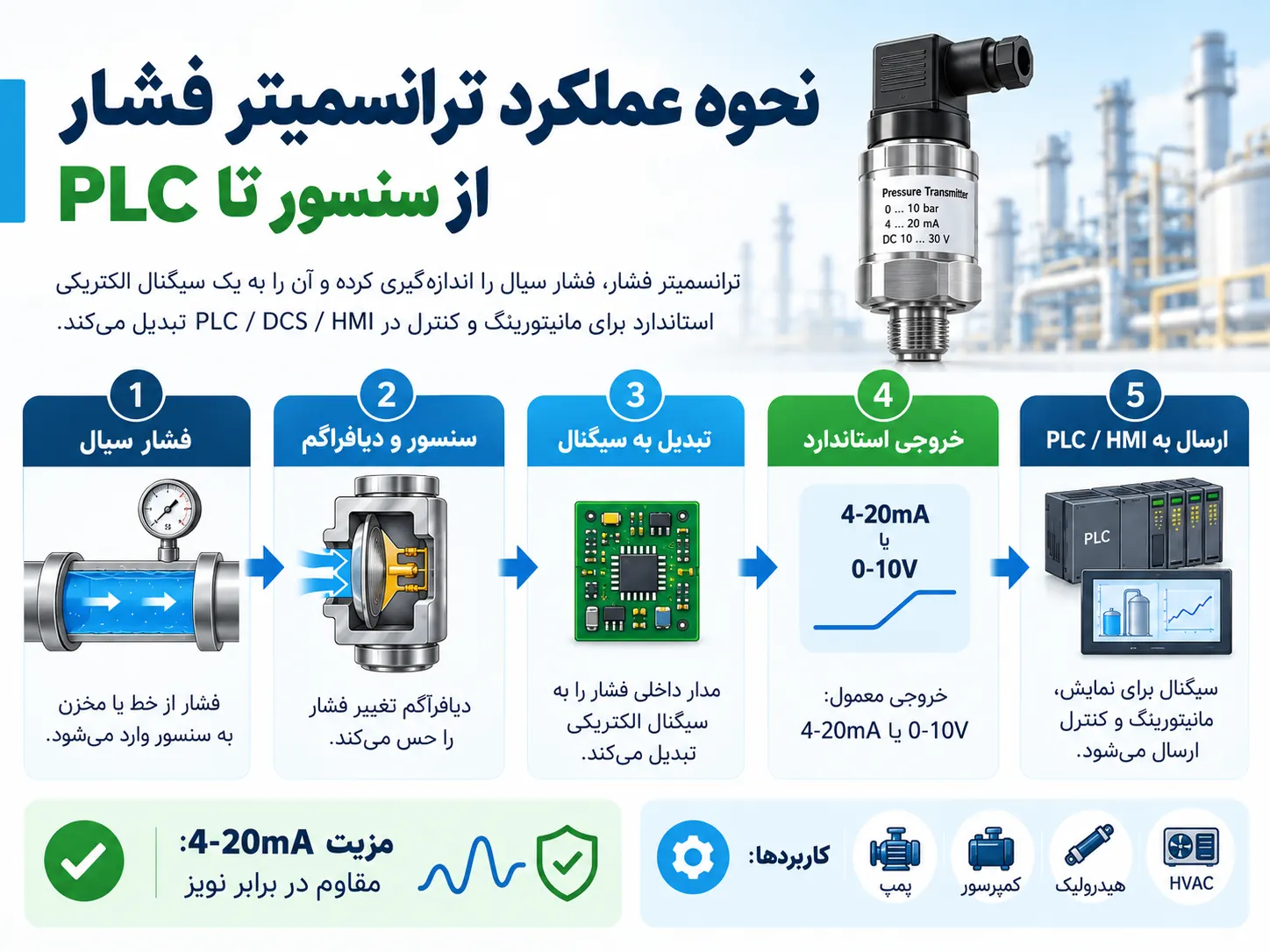

نحوه کار ترانسمیتر فشار دانفوس
ترانسمیتر فشار دانفوس با استفاده از سنسورهای دقیق اندازه گیری فشار، مقدار فشار سیال را به صورت پیوسته اندازه گیری می کند. این سنسورها تغییرات فشار را دریافت کرده و آنها را به یک سیگنال الکتریکی متناسب تبدیل می کنند. سپس سیگنال خروجی به صورت استاندارد 4 تا 20 میلی آمپر به سیستم کنترلی یا اتاق کنترل ارسال می شود.
سیگنال 4 تا 20 میلی آمپر به دلیل ایمنی بالا در انتقال داده، مقاومت در برابر نویز و امکان تشخیص قطعی کابل، یکی از پرکاربردترین استانداردها در صنایع مختلف محسوب می شود. در این بازه، مقدار 4 میلی آمپر نشان دهنده حداقل فشار و 20 میلی آمپر بیانگر حداکثر فشار تعریف شده است.
پرشر ترانسمیترهای دانفوس، پس از دریافت فشار فرآیند، با پردازش سیگنال داخلی و جبران اثرات دمایی و محیطی، داده‌ای دقیق، پایدار و قابل اعتماد ارائه می دهند. این سیگنال به سیستم هایی مانند PLC، DCS، اینورتر یا نمایشگرهای صنعتی منتقل شده و برای کنترل، مانیتورینگ، ثبت داده و افزایش ایمنی سیستم مورد استفاده قرار می گیرد. خرید ترانسمیتر فشار با کیفیت از این برند باعث می شود این تجهیزات حتی در شرایط سخت صنعتی مانند لرزش، رطوبت، تغییرات شدید دما یا نوسانات فشار، عملکردی پایدار و دقیق داشته باشند.
انواع پرشر ترانسمیتر دانفوس
مدل | نوع کاربرد | رنج فشار | خروجی | دمای کاری | ویژگی شاخص | مناسب برای |
MBS 3000 | صنعتی عمومی | تا 600 بار | 4-20mA / ولتاژی | حدود 40- تا 85+ | مقاوم و کامپکت | پمپ، کمپرسور، هیدرولیک |
MBS 3050 | Heavy Duty | تا 600 بار | 4-20mA / ولتاژی | حدود 40- تا 85+ | دارای Pulse Snubber | سیستم‌های دارای ضربه فشار |
MBS 3100 | دریایی | تا 600 بار | 4-20mA | حدود 40- تا 85+ | مناسب شرایط سخت | صنایع دریایی |
MBS 3150 | دریایی Heavy Duty | تا 600 بار | 4-20mA | حدود 40- تا 85+ | مناسب کاویتاسیون و ضربه قوچ | پمپ و هیدرولیک دریایی |
MBS 3200 | دمای بالا | بسته به مدل | 4-20mA / ولتاژی | تا حدود 100+ | مناسب دمای بالاتر | روغن، موتور، هیدرولیک |
MBS 3250 | دمای بالا + ضربه‌گیر | بسته به مدل | 4-20mA / ولتاژی | تا حدود 100+ | مقاوم در فشار ناپایدار | هیدرولیک سنگین |
MBS 33 | صنعتی استاندارد | تا 600 بار | 4-20mA | حدود 40- تا 85+ | اقتصادی و کاربردی | آب، هوا، روغن |
DST P110 / P140 | تبرید و HVAC | بسته به کد | خروجی متناسب با کنترلر | بسته به مدل | مناسب مبردها | چیلر، سردخانه، تهویه |
ترانسمیتر های فشار دانفوس در مدل‌های مختلفی مانند MBS 3000، MBS 3050، MBS 3100، MBS 3150، MBS 3200، MBS 3250، MBS 33 و DST P110 تولید می‌شوند. مشخصات فنی هر مدل به کد کامل محصول بستگی دارد. هنگام انتخاب، تنها نام سری کافی نیست و باید رنج فشار، نوع خروجی، نوع اتصال، دمای کاری، جنس قسمت‌های در تماس با سیال و شرایط محیطی بررسی شود. برای مثال، سری MBS بیشتر در کاربردهای صنعتی و هیدرولیک استفاده می‌شود، در حالی که DST P110 برای کاربردهای تبرید و مبردها و DST P140 برای سامانه‌های آب، پمپ و کمپرسور مناسب‌تر است.
مزایای خرید پرشر ترانسمیتر دانفوس
- عملکرد الکترومغناطیسی (EMC) بسیار پایدار بدون کاهش دقت اندازه گیری
- مقاومت بالا در برابر لرزش، ضربه و شوک های مکانیکی در شرایط سخت صنعتی
- پایداری و دقت طولانی مدت بدون نیاز مداوم به کالیبراسیون ترانسیمتر فشار
- تحمل عالی در برابر اضافه فشار و افزایش ایمنی سیستم
- دارای درجه حفاظتی بالا (IP) و مناسب برای محیط های مرطوب و صنعتی
- تنوع گسترده در اتصال فرآیندی، اتصال الکتریکی، بازه های فشار و نوع سیگنال خروجی
- دارای تأییدیه ها و استانداردهای دریایی برای کاربردهای خاص و صنعتی حساس
قیمت ترانسمیتر فشار دانفوس
قیمت ترانسمیتر فشار دانفوس به‌صورت ثابت برای همه مدل‌ها قابل اعلام نیست؛ زیرا رنج فشار، نوع خروجی، اتصال، موجودی، نرخ ارز و کد فنی محصول روی قیمت اثر می‌گذارند. برای دریافت قیمت دقیق، بهتر است کد کامل محصول یا حداقل رنج فشار، نوع سیال و خروجی مورد نیاز را برای کارشناسان پیکاتک ارسال کنید.
مهم ترین عوامل تأثیرگذار بر قیمت این محصول عبارتنداز:
- نوع ترانسمیتر فشار: شامل فشار نسبی، مطلق یا تفاضلی که هرکدام متناسب با نوع کاربرد، قیمت متفاوتی دارند.
- محدوده اندازه‌گیری فشار: ترانسمیترهای با بازه‌های فشار بالاتر یا خاص، معمولاً قیمت بالاتری نسبت به مدل های استاندارد دارند.
- دقت (Accuracy): هرچه کلاس دقت ترانسمیتر دانفوس بالاتر باشد، قیمت آن نیز افزایش می یابد؛ مخصوصاً در کاربردهای حساس و کنترلی.
- جنس سنسور و بدنه: استفاده از متریال هایی مانند استنلس استیل، آلیاژهای خاص یا متریال مقاوم شیمیایی تأثیر مستقیمی بر قیمت نهایی دارد.
- نوع خروجی و پروتکل ارتباطی: خروجی های پیشرفته تر یا دیجیتال در کنار سیگنال های استاندارد 4–20 میلی آمپر، باعث افزایش قیمت می شوند.
- زمان پاسخ گویی: ترانسمیترهایی با سرعت پاسخ بالاتر برای کنترل‌های دقیق، معمولاً قیمت بیشتری دارند.
- نوع و سایز اتصال فرآیندی: تنوع در رزوه، قیمت فلنج یا اتصالات خاص صنعتی می تواند بر قیمت نهایی محصول تأثیرگذار باشد.
- حداکثر فشار قابل تحمل (M.W.P): مدل هایی که توان تحمل اضافه فشار بالا را دارند، از نظر ساختار تقویت‌شده بوده و گران تر هستند.
- استانداردها و تأییدیه‌های ضدانفجار: وجود گواهی هایی مانند ATEX یا ایمنی ذاتی برای محیط‌های خطرناک، قیمت ترانسمیتر را افزایش می دهد.
راهنمای انتخاب ترانسمیتر فشار دانفوس
برای انتخاب ترانسمیتر فشار دانفوس مناسب باید عواملی مانند رنج فشار، نوع خروجی، نوع سیال، دمای کاری و شرایط نصب بررسی شود. انتخاب صحیح مدل باعث افزایش دقت اندازه‌گیری و عملکرد پایدار سیستم خواهد شد.
ابتدا باید محدوده فشار کاری مشخص شود؛ زیرا انتخاب ترانسمیتر با رنج نامناسب می‌تواند باعث کاهش دقت یا آسیب به سنسور شود. همچنین نوع فشار اندازه‌گیری‌شده (فشار گیج، مطلق یا تفاضلی) باید متناسب با کاربرد انتخاب شود.
نوع خروجی نیز اهمیت زیادی دارد. در بیشتر کاربردهای صنعتی، خروجی 4 تا 20 میلی‌آمپر به دلیل مقاومت بالا در برابر نویز و سازگاری با سیستم‌های کنترلی مانند PLC و DCS استفاده می‌شود.
برای کاربردهای عمومی صنعتی، مدل‌هایی مانند MBS 3000 و MBS 33 گزینه‌های رایجی هستند. در سیستم‌های دارای نوسان فشار و ضربه قوچ، مدل‌های MBS 3050 و MBS 3250 عملکرد بهتری دارند و برای کاربردهای دریایی نیز سری MBS 3100 و MBS 3150 مناسب هستند.
در نهایت، هنگام خرید ترانسمیتر فشار دانفوس باید سازگاری تجهیز با نوع سیال، دمای فرآیند، نوع اتصال و شرایط محیطی بررسی شود تا بهترین مدل برای کاربرد موردنظر انتخاب شود.
برای انتخاب ترانسمیتر فشار دانفوس، اطلاعات زیر را مشخص کنید:
- نوع فشار: گیج، مطلق یا تفاضلی
- حداقل و حداکثر فشار کاری
- نوع سیال و میزان خورندگی آن
- دمای سیال و دمای محیط
- نوع خروجی مورد نیاز، مانند 4 تا 20 میلی‌آمپر یا ولتاژی
- نوع و سایز اتصال فرآیندی
- نوع اتصال الکتریکی
- درجه حفاظت مورد نیاز
- وجود لرزش، ضربه قوچ، کاویتاسیون یا فشارهای ناگهانی
- نیاز به تأییدیه‌هایی مانند UL،ATEXیا Marine
خرید ترانسمیتر فشار دانفوس از نمایندگی
فروشگاه پیکاتک، نمایندگی فروش ابزار دقیق است که با ارائه طیف گسترده‌ای از تجهیزات اندازه گیری فشار شامل گیج فشار، ترانسمیتر فشار و پرشر سوئیچ، محصولات باکیفیت را با قیمت مناسب و تضمین اصالت کالا در اختیار مشتریان قرار می دهد. در فروشگاه آنلاین پیکاتک، انواع پرشر ترانسمیتر دانفوس با مدل ها و مشخصات فنی متنوع موجود بوده و به تمامی نقاط کشور ارسال می شود.
برای خرید ترانسمیتر فشار دانفوس پس از بررسی محدوده‌های فشار و مشخصات فنی هر محصول، مناسب ترین گزینه را متناسب با نیاز خود انتخاب کنید. همچنین در صورت نیاز به مشاوره تخصصی، استعلام قیمت روز و ثبت سفارش، می توانید با کارشناسان فروش پیکاتک تماس بگیرید تا شما را در انتخاب بهترین پرشر ترانسمیتر دانفوس راهنمایی کنند.
سوالات متداول
ترانسمیتر فشار دانفوس چه نوع فشارهایی را اندازه گیری می کند؟
بسته به مدل، ترانسمیترهای فشار دانفوس قادر به اندازه‌گیری فشار نسبی (Gauge)، فشار مطلق (Absolute) و فشار تفاضلی (Differential) هستند.
خروجی ترانسمیتر فشار دانفوس چیست؟
رایج‌ترین خروجی ترانسمیتر فشار دانفوس 4 تا 20 میلی آمپر است. در برخی مدل ها خروجی های 0 تا 10 ولت یا سایر سیگنال های کنترلی نیز ارائه می شود.
ترانسمیتر فشار دانفوس برای چه سیالاتی مناسب است؟
این ترانسمیترها برای اندازه‌گیری فشار گاز، هوا، آب، روغن، هیدرولیک، سیالات صنعتی و انواع مبردها در سیستم‌های تبرید و HVAC مناسب هستند.
آیا ترانسمیتر فشار دانفوس در برابر لرزش و شرایط سخت مقاوم است؟
بله، ترانسمیترهای فشار دانفوس دارای پایداری بالا در برابر لرزش، شوک مکانیکی، تغییرات دمایی و نویز الکترومغناطیسی (EMC) هستند و برای محیط‌های صنعتی سخت طراحی شده‌اند.
