ترموکوپل نوع S

ترموکوپل نوع S یک سنسور اندازه‌گیری دمای بسیار بالا است که از ترکیب پلاتین و رودیوم ساخته می‌شود. این ترموکوپل به دلیل دقت، پایداری و مقاومت مناسب در محیط‌های اکسیدکننده، بیشتر در کوره‌های صنعتی، صنایع فولاد، شیشه، سرامیک و فرایندهای عملیات حرارتی استفاده می‌شود.

اگر فرایند شما دارای دمای بسیار بالا است و ترموکوپل‌های معمولی مانند نوع K پایداری لازم را ندارند، ترموکوپل تیپ S می‌تواند انتخاب مناسب‌تری باشد. بااین‌حال، قیمت این سنسور به دلیل استفاده از فلزات گران‌بها بیشتر است و باید بر اساس دما، جنس غلاف، طول، قطر و شرایط نصب انتخاب شود.

ترموکوپل نوع S چیست؟

ترموکوپل نوع S یا Thermocouple Type S یک حسگر دمای فلز گران‌بها است که هادی مثبت آن از آلیاژ پلاتین با حدود ۱۰ درصد رودیوم و هادی منفی آن از پلاتین ساخته می‌شود.

در محل اتصال این دو هادی، متناسب با اختلاف دمای نقطه اندازه‌گیری و نقطه مرجع، یک ولتاژ بسیار کوچک تولید می‌شود. کنترلر، نمایشگر یا ترانسمیتر دما این سیگنال میلی‌ولتی را دریافت کرده و آن را به مقدار دما تبدیل می‌کند.

ترموکوپل تایپ S معمولاً برای اندازه‌گیری دماهای بالا، فرایندهای حساس و کاربردهایی استفاده می‌شود که پایداری بلندمدت سنسور اهمیت زیادی دارد.

ترموکوپل تایپ S چه محدوده دمایی دارد؟

ترموکوپل نوع S معمولاً برای اندازه‌گیری دما از حدود صفر تا ۱۶۰۰ درجه سانتی‌گراد مورد استفاده قرار می‌گیرد. در برخی طراحی‌ها و شرایط کنترل‌شده، امکان اندازه‌گیری دماهای بالاتر نیز وجود دارد؛ اما استفاده مداوم در دمای نزدیک به حداکثر مجاز می‌تواند عمر سنسور را کاهش دهد.

حداکثر دمای قابل استفاده به موارد زیر بستگی دارد:

• قطر سیم‌های پلاتین و رودیوم
• جنس و خلوص غلاف سرامیکی
• مدت‌زمان قرارگیری در دمای بالا
• شرایط اتمسفر کوره
• وجود گازهای خورنده یا احیاکننده
• سرعت تغییرات دما
• نحوه نصب ترموکوپل

بنابراین، محدوده دمایی درج‌شده در کاتالوگ به‌تنهایی برای انتخاب کافی نیست و باید دمای کاری مداوم فرایند نیز بررسی شود.

جدول ترموکوپل نوع S

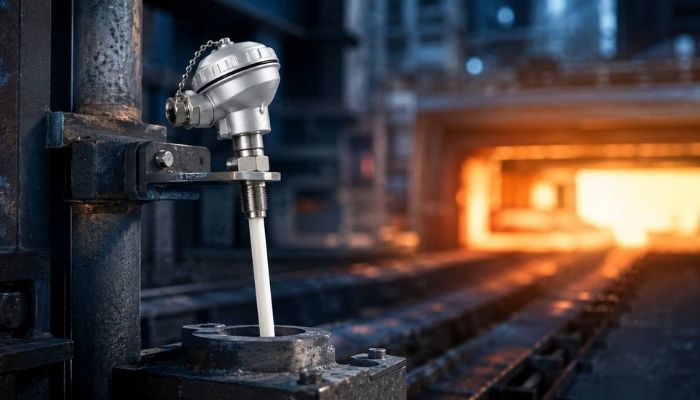

جدول زیر مشخصات عمومی ترموکوپل تیپ S را نشان می‌دهد. مشخصات دقیق هر محصول ممکن است با توجه به برند، کلاس دقت و نوع ساخت متفاوت باشد.

برای بررسی دقیق جدول ترموکوپل نوع S باید دیتاشیت برند موردنظر، قطر سیم، کلاس دقت، نوع غلاف و محدودیت دمایی محصول نیز مطالعه شود.

کاربرد ترموکوپل تیپ S چیست؟

ترموکوپل تیپ S در صنایعی استفاده می‌شود که اندازه‌گیری پایدار دما در محدوده‌های حرارتی بالا ضروری است.

مهم‌ترین کاربردهای آن عبارت‌اند از:

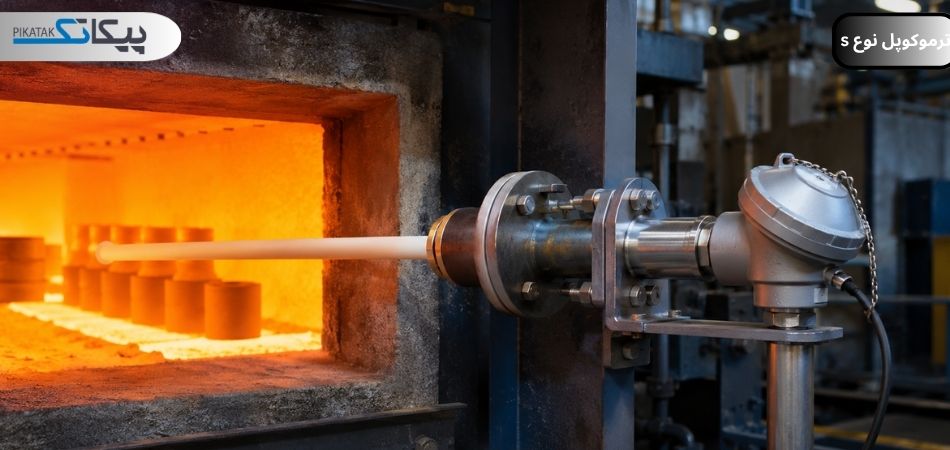

• اندازه‌گیری دمای کوره‌های صنعتی
• کوره‌های عملیات حرارتی
• صنایع فولاد و ریخته‌گری
• کوره‌های ذوب فلزات
• صنایع تولید شیشه
• صنایع سرامیک و چینی
• خطوط تولید سیمان
• آزمایشگاه‌های کالیبراسیون دما
• صنایع پتروشیمی و پالایشگاهی
• فرایندهای دمای بالا در مراکز تحقیقاتی

در محیط‌هایی که بخارات فلزی، گازهای احیاکننده یا ترکیبات خورنده وجود دارد، باید از غلاف محافظ مناسب استفاده شود؛ زیرا آلودگی سیم‌های پلاتینی می‌تواند باعث تغییر مشخصات و کاهش دقت سنسور شود.

مزایای ترموکوپل نوع S

ترموکوپل نوع S به دلیل ساختار پلاتین–رودیوم، برای کاربردهای دمای بالا مزایای متعددی دارد:

• قابلیت اندازه‌گیری دماهای بسیار بالا
• پایداری مناسب در استفاده طولانی‌مدت
• دقت مطلوب در فرایندهای حساس
• مقاومت مناسب در برابر اکسیداسیون
• مناسب برای کوره‌های صنعتی
• قابلیت استفاده در تجهیزات مرجع و کالیبراسیون
• عملکرد پایدارتر از بسیاری از ترموکوپل‌های فلز پایه
• طول عمر مناسب در صورت انتخاب و نصب صحیح

محدودیت‌های ترموکوپل تایپ S

مهم‌ترین محدودیت ترموکوپل تایپ S، قیمت بالای آن در مقایسه با ترموکوپل‌هایی مانند K و J است. استفاده از پلاتین و رودیوم باعث می‌شود هزینه ساخت این سنسور به نرخ جهانی فلزات گران‌بها وابسته باشد.

دیگر محدودیت‌های ترموکوپل نوع S عبارت‌اند از:

• حساسیت به آلودگی‌های فلزی
• نیاز به غلاف مناسب در محیط‌های خورنده
• خروجی میلی‌ولتی پایین
• نیاز به کنترلر یا ترانسمیتر سازگار
• احتمال آسیب غلاف سرامیکی در اثر ضربه
• حساسیت به شوک حرارتی شدید
• مناسب نبودن برای برخی اتمسفرهای احیاکننده بدون محافظ

تفاوت ترموکوپل نوع S و نوع K چیست؟

تفاوت اصلی ترموکوپل نوع S و نوع K در جنس سیم، محدوده کاربرد، پایداری و قیمت است. ترموکوپل K یک سنسور اقتصادی و عمومی است، درحالی‌که ترموکوپل S بیشتر برای دماهای بالا و فرایندهای حساس استفاده می‌شود.

برای کاربردهای عمومی و دماهای متوسط، ترموکوپل نوع K معمولاً انتخاب اقتصادی‌تری است. برای کوره‌های بسیار داغ و فرایندهایی که پایداری اهمیت بیشتری دارد، ترموکوپل نوع S گزینه مناسب‌تری خواهد بود.

راهنمای خرید ترموکوپل نوع S

برای خرید ترموکوپل نوع S باید علاوه بر محدوده دما، شرایط واقعی محل نصب نیز بررسی شود. انتخاب اشتباه غلاف، طول یا قطر سنسور می‌تواند باعث کاهش عمر ترموکوپل یا ایجاد خطا در اندازه‌گیری شود.

دمای کاری فرایند

حداقل، حداکثر و دمای کاری مداوم را مشخص کنید. دمای لحظه‌ای با دمایی که سنسور به‌طور دائم تحمل می‌کند متفاوت است.

جنس غلاف محافظ

در کوره‌های دمای بالا معمولاً از غلاف‌های سرامیکی یا آلومینایی استفاده می‌شود. خلوص، ضخامت و تعداد لایه‌های غلاف بر مقاومت حرارتی و قیمت محصول تأثیر دارد.

طول ترموکوپل

طول سنسور باید به‌گونه‌ای انتخاب شود که نقطه اندازه‌گیری در محل واقعی دمای فرایند قرار گیرد. کوتاه بودن ترموکوپل ممکن است باعث اندازه‌گیری دمای نزدیک دیواره به‌جای دمای اصلی کوره شود.

قطر غلاف

قطر بیشتر معمولاً مقاومت مکانیکی و طول عمر سنسور را افزایش می‌دهد، اما ممکن است زمان پاسخ‌گویی ترموکوپل را بیشتر کند.

نوع اتصال فرایندی

ترموکوپل تیپ S می‌تواند با رزوه، فلنج، هد صنعتی یا طراحی سفارشی تولید شود. اتصال باید با محل نصب و فشار یا شرایط مکانیکی فرایند سازگار باشد.

کلاس دقت

در کاربردهای حساس، کلاس دقت و کیفیت سیم‌های پلاتین–رودیوم اهمیت زیادی دارد. محصولاتی که از سیم نامرغوب ساخته شده‌اند ممکن است در دمای بالا دچار تغییر مشخصات شوند.

سازگاری با کنترلر

نمایشگر، کنترلر یا ترانسمیتر باید دارای ورودی مخصوص ترموکوپل Type S باشد. انتخاب اشتباه نوع ورودی باعث نمایش نادرست دما می‌شود.

شرایط محیطی

وجود گازهای خورنده، بخارات فلزی، ارتعاش، ضربه و شوک حرارتی باید قبل از سفارش اعلام شود تا غلاف و ساختار مناسب انتخاب شود.

قیمت ترموکوپل نوع S

قیمت ترموکوپل نوع S ثابت نیست و بر اساس مقدار پلاتین و رودیوم استفاده‌شده، طراحی سنسور و شرایط بازار تعیین می‌شود. به همین دلیل، دو ترموکوپل با ظاهر مشابه ممکن است قیمت‌های متفاوتی داشته باشند.

مهم‌ترین عوامل مؤثر بر قیمت ترموکوپل تیپ S عبارت‌اند از:

• قیمت جهانی پلاتین و رودیوم
• قطر سیم ترموکوپل
• طول سیم‌های داخلی
• طول کلی سنسور
• قطر غلاف
• جنس و خلوص غلاف سرامیکی
• تک‌غلاف یا دوغلاف بودن سنسور
• کلاس دقت
• نوع هد ترمینال
• نوع اتصال فرایندی
• برند و کشور سازنده
• تک‌المنت یا دوبل بودن
• وجود ترانسمیتر دما
• نرخ ارز و هزینه واردات

برای دریافت قیمت ترموکوپل تایپ S باید مشخصاتی مانند طول، قطر، محدوده دما، جنس غلاف، نوع هد و اتصال نصب اعلام شود. اعلام قیمت فقط بر اساس نام ترموکوپل نمی‌تواند مقایسه دقیقی ایجاد کند.

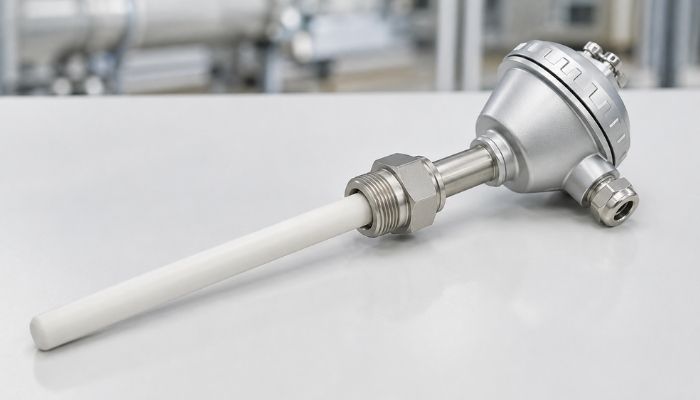

خرید ترموکوپل نوع S

برای خرید ترموکوپل نوع S بهتر است ابتدا اطلاعات فنی فرایند را مشخص کرده و سپس مدل مناسب را انتخاب کنید. خرید صرفاً بر اساس پایین‌ترین قیمت ممکن است باعث انتخاب سنسوری با سیم نازک، غلاف نامناسب یا عمر کاری کوتاه شود.

برای انتخاب و ثبت سفارش، اطلاعات زیر موردنیاز است:

• حداقل و حداکثر دمای فرایند
• دمای کاری مداوم
• طول ترموکوپل
• قطر غلاف
• جنس غلاف محافظ
• نوع اتصال فرایندی
• نوع هد ترمینال
• تک‌المنت یا دوبل بودن
• کلاس دقت
• نوع کنترلر یا نمایشگر
• شرایط محیطی محل نصب

با ارائه این اطلاعات می‌توان ترموکوپل تیپ S متناسب با کوره، دستگاه یا فرایند موردنظر را انتخاب کرد و از هزینه‌های ناشی از خرابی زودهنگام یا اندازه‌گیری نادرست دما جلوگیری کرد.

سؤالات متداول

ترموکوپل نوع S برای چه دمایی مناسب است؟

ترموکوپل نوع S معمولاً برای دماهای بالا و محدوده‌ای تا حدود ۱۶۰۰ درجه سانتی‌گراد استفاده می‌شود. حداکثر دمای واقعی به قطر سیم، غلاف و شرایط محیط بستگی دارد.

آیا ترموکوپل تیپ S برای کوره مناسب است؟

بله. این ترموکوپل یکی از گزینه‌های مناسب برای کوره‌های صنعتی، عملیات حرارتی، صنایع فولاد، شیشه و سرامیک است.

ترموکوپل S بهتر است یا K؟

برای دماهای متوسط و کاربردهای عمومی، نوع K اقتصادی‌تر است. برای دماهای بسیار بالا و فرایندهایی که پایداری اهمیت دارد، نوع S معمولاً انتخاب مناسب‌تری است.

آیا می‌توان ترموکوپل نوع S را به هر کنترلری متصل کرد؟

خیر. کنترلر یا نمایشگر باید از ورودی ترموکوپل Type S پشتیبانی کند و تنظیمات نوع سنسور نیز به‌درستی انجام شود.

قیمت ترموکوپل تایپ S چگونه محاسبه می‌شود؟

قیمت بر اساس میزان پلاتین و رودیوم، قطر و طول سیم، نوع غلاف، ابعاد سنسور، برند، اتصال و نرخ ارز محاسبه می‌شود.

آیا ترموکوپل نوع S در محیط خورنده قابل استفاده است؟

استفاده از آن در محیط خورنده تنها با انتخاب غلاف محافظ سازگار توصیه می‌شود. تماس مستقیم سیم‌های پلاتینی با برخی آلاینده‌ها می‌تواند دقت و عمر سنسور را کاهش دهد.

عمر ترموکوپل نوع S چقدر است؟

عمر این ترموکوپل عدد ثابتی ندارد و به دمای کاری، مدت استفاده، ضخامت سیم، جنس غلاف، شوک حرارتی و شرایط اتمسفر کوره بستگی دارد.
