رله مشعل گازی چیست؟
رله مشعل گازی یا کنترلر مشعل، تجهیزی ایمنی و کنترلی است که توالی روشن‌شدن، پایش شعله و خاموششدن مشعل را مدیریت میکند. این تجهیز با دریافت فرمان از ترموستات یا سیستم کنترل، وضعیت فن، جرقهزن، شیر گاز، پرشر سوئیچ هوا و سنسور شعله را بررسی میکند.
اگر در زمان مشخص شعله تشکیل نشود یا هنگام کار خاموش شود، رله مشعل باید فرمان قطع سوخت را صادر کرده و سیستم را در وضعیت خطا یا قفل ایمنی قرار دهد. نوع رله باید با مدل مشعل، ولتاژ تغذیه، نوع سنسور شعله، تعداد مراحل و توالی عملکرد سیستم سازگار باشد.
رله مشعل گازی قطعه‌ای حیاتی در سیستم احتراق مشعل‌های صنعتی، خانگی و ساختمانی است که وظیفه کنترل فرآیند روشن و خاموش شدن مشعل، پایش شعله، مدیریت جرقهزنی و تضمین ایمنی سیستم را بر عهده دارد. این تجهیز به عنوان یک کنترلر هوشمند عمل میکند و سیگنال‌های حسگر شعله، ترموستات و سیستم جرقه را دریافت کرده و با اجرای توالی فرمان‌ها، فرآیند احتراق را به صورت خودکار مدیریت میکند. خرابی یا تنظیم نادرست این قطعه میتواند منجر به خاموششدن ناگهانی مشعل، کاهش راندمان و حتی خطرات ایمنی جدی شود.
وظایف اصلی رله مشعل گازی
رله مشعل گازی وظایف زیر را انجام می‌دهد:
- دریافت فرمان شروع یا توقف از ترموستات و سیستم کنترل
- بررسی مدارهای ایمنی پیش از راه‌اندازی
- فعال‌کردن فن و اجرای مرحله پیشتهویه
- فعال‌کردن ترانس جرقه یا سیستم احتراق
- صدور فرمان بازشدن شیر گاز در زمان مناسب
- دریافت و بررسی سیگنال سنسور شعله
- قطع سریع سوخت در صورت تشکیلنشدن یا خاموششدن شعله
- ثبت یا نمایش خطا در مدل‌های دارای عیب‌یابی
- اجرای پس‌تهویه در مدل‌هایی که این قابلیت را دارند
انواع رله مشعل گازی
رله‌های مشعل گازی بر اساس ظرفیت مشعل، تعداد مراحل، نوع سنسور شعله، امکانات عیب‌یابی و نحوه کنترل دسته‌بندی می‌شوند.
رله تکمرحلهای
برای مشعل‌هایی استفاده می‌شود که فقط یک حالت کاری دارند و مشعل به‌صورت روشن یا خاموش فعالیت میکند.
رله دومرحلهای
برای مشعل‌هایی مناسب است که در دو ظرفیت کم و زیاد کار می‌کنند. این ساختار میتواند به کاهش دفعات روشن و خاموششدن و بهبود کنترل حرارتی کمک کند.
رله مدولاسیون
در مشعل‌های مدولار، توان مشعل را به‌صورت پیوسته یا مرحله‌ای متناسب با نیاز حرارتی تنظیم میکند. این مدلها به تجهیزات و ورودی‌های کنترلی سازگار با سیستم مدولاسیون نیاز دارند.
رله دیجیتال یا میکروپروسسوری
این مدلها معمولاً امکاناتی مانند نمایش وضعیت، ثبت خطا، تنظیم زمان‌ها و عیب‌یابی دقیق‌تر دارند. قابلیت‌های واقعی هر مدل باید از دیتاشیت سازنده بررسی شود.
ساختار رله مشعل گازی
یک رله مشعل گازی معمولاً شامل این بخش‌ها است:
- برد الکترونیکی اصلی برای پردازش فرمان‌ها
- مدار ورودی و خروجی برای اتصال به حسگر شعله (UV، فتوسل، میله یونیزاسیون)، ترموستات و اجزای مشعل
- رله‌های قدرت برای کنترل موتور فن، پمپ گاز و جرقهزن
- تایمر داخلی برای مدیریت دقیق زمانبندی
مدار رله به گونه‌ای طراحی شده که هرگونه خطا یا وضعیت غیرایمن را به سرعت تشخیص داده و جریان سوخت را قطع کند تا از انفجار یا تجمع گاز جلوگیری شود.
راهنمای انتخاب رله مشعل گازی
برای انتخاب رله مشعل گازی، ابتدا باید مدل مشعل و توالی عملکرد آن مشخص شود. مهم‌ترین پارامترهای انتخاب عبارت‌اند از:
- نوع سوخت: گاز، گازوئیل یا دوگانه‌سوز
- ظرفیت و توان مشعل
- تکمرحلهای، دومرحلهای یا مدولاسیون
- ولتاژ تغذیه
- نوع سنسور شعله: یونیزاسیون، فتوسل یا UV
- تعداد و نوع شیرهای سوخت
- زمان پیشتهویه و زمان ایمنی
- نوع فن و پرشر سوئیچ هوا
- نوع ترانس جرقه
- امکان ریست دستی یا از راه دور
- نوع نمایش خطا و عیب‌یابی
- نوع سوکت و نقشه ترمینال
- استانداردها و تأییدیه‌های موردنیاز
پیش از سفارش، کد کامل رله، نقشه سیم‌کشی و مشخصات مشعل را با محصول انتخابی تطبیق دهید. نصب رلهای که از نظر ولتاژ، سنسور شعله یا ترتیب ترمینال‌ها سازگار نیست میتواند باعث عملکرد نادرست یا ایجاد خطر شود.
نکات مهم در انتخاب رله مشعل گازی
- نوع مشعل (تک‌مرحله، دو‌مرحله، مدولاسیون)
- ولتاژ تغذیه (۲۲۰ یا ۲۴ ولت)
- نوع سنسور شعله (فتوسل، UV، یونیزاسیون)
- زمان پیشتهویه و پس‌تهویه
- میزان سازگاری با سیستم کنترل موجود
انتخاب نادرست رله میتواند باعث اختلال در عملکرد مشعل، افزایش مصرف سوخت و ایجاد خطرات ایمنی شود.
قیمت رله مشعل گازی
قیمت رله مشعل گازی عدد ثابتی نیست و به عوامل مختلفی بستگی دارد که از جمله آن ها می توان به موارد زیر اشاره کرد:
- برند سازنده: رله های تولید شده توسط برندهای معتبر معمولاً به دلیل کیفیت ساخت، دقت عملکرد و استانداردهای ایمنی بالاتر، قیمت بیشتری دارند.
- نوع و مدل رله: رله های ساده، دیجیتال، برنامه پذیر و هوشمند از نظر قیمت با یکدیگر متفاوت هستند.
- ظرفیت مشعل: رله مورد استفاده در مشعل های صنعتی و پرظرفیت معمولاً قیمت بالاتری نسبت به مدل های مناسب مشعل های کوچک دارد.
- نوع مشعل: سازگاری رله با مشعل های تک مرحله ای، دو مرحله ای یا مدولار می تواند بر قیمت آن تأثیر بگذارد.
- نوع سیستم تشخیص شعله: رله هایی که از فتوسل، میله یون، سنسور UV یا تجهیزات پیشرفته تشخیص شعله استفاده می‌کنند، قیمت متفاوتی دارند.
- امکانات کنترلی: قابلیت کنترل جرقه زن، شیر گاز، فن، پرشر سوئیچ و سایر اجزای مشعل باعث افزایش قیمت رله می شود.
- قابلیت نمایش و ثبت خطا: رله های مجهز به نمایشگر، حافظه خطا و سیستم عیب یابی، معمولاً گران تر از مدل های معمولی هستند. ( برای کسب اطلاعات بیشتر مقاله عیب یابی رله مشعل گازی را مطالعه کنید.)
- ولتاژ تغذیه: نوع ولتاژ ورودی و سازگاری رله با سیستم برق مشعل در قیمت نهایی آن مؤثر است.
- استاندارد های ایمنی: برخورداری از استانداردهای معتبر ایمنی و کیفیت می تواند باعث افزایش قیمت رله مشعل گازی شود.
- اصالت کالا: رله های اصل و دارای شماره سریال معتبر معمولاً قیمت بالاتری نسبت به نمونه های تقلبی یا بدون ضمانت دارند.
- گارانتی و خدمات پس از فروش: وجود ضمانت معتبر، امکان تعمیر و تأمین قطعات یدکی بر قیمت محصول تأثیر می گذارد.
- نرخ ارز و هزینه واردات: قیمت رله های وارداتی تحت تأثیر نوسانات ارز، هزینه حمل ونقل و تعرفه های گمرکی قرار دارد.
- موجودی بازار: کاهش موجودی یا محدودیت در واردات برخی مدلها میتواند موجب افزایش قیمت رله مشعل گازی شود.
آموزش نصب رله مشعل گازی
- پیش از نصب، مدل رله، ولتاژ تغذیه، نوع مشعل، نوع سنسور شعله و برنامه زمانی آن را با مشخصات فنی سیستم تطبیق دهید.
- برق اصلی مشعل را قطع کرده و شیر گاز را ببندید.
- رله باید در محل خشک، دارای تهویه مناسب و دور از حرارت مستقیم، رطوبت، لرزش و آلودگی نصب شود.
- پایه یا سوکت مخصوص رله را به صورت محکم و در جهت صحیح روی تابلو یا بدنه مشعل نصب کنید.
- شماره و عملکرد ترمینال های برق ورودی، فن، ترانس جرقه، شیر برقی گاز، سنسور شعله و تجهیزات ایمنی را از روی نقشه سیم کشی مشخص کنید.
- سیم فاز، نول و ارت را مطابق نقشه سازنده و با رعایت سطح مقطع مناسب به ترمینال های تعیین شده متصل کنید.
- سیم های فن، جرقه زن، شیر گاز، پرشر سوئیچ هوا، ترموستات و سایر تجهیزات کنترلی را به ترمینال های مربوط متصل کنید.
- میله یون، فتوسل یا سنسور UV را به ورودی مخصوص رله متصل کرده و از قرارگیری صحیح آن در محدوده دید شعله مطمئن شوید.
- رله را در جهت صحیح روی سوکت قرار دهید و آن را تا درگیرشدن کامل پین‌ها و گیره های نگهدارنده فشار دهید.
- تمام اتصالات را از نظر محکم بودن، شماره ترمینال، سلامت عایق و نبود سیم آزاد یا اتصال کوتاه بررسی کنید.
- پس از باز کردن ایمن مسیر گاز و وصل برق، ترتیب روشن شدن فن، پیش تهویه، جرقه زنی، بازشدن شیر گاز و تشکیل شعله را کنترل کنید.
- عملکرد سنسور شعله، پرشر سوئیچ و قفل ایمنی رله را طبق دستورالعمل سازنده تست کنید تا در صورت بروز خطا، جریان گاز به سرعت قطع شود.
- مشعل را در چند چرخه روشن و خاموش کنید و از پایداری شعله، نبود نشتی گاز، عملکرد صحیح رله و نمایش ندادن کد خطا مطمئن شوید.
نکات نصب و نگهداری
- در هنگام نصب حتماً به ایزوله بودن سیم‌کشی و فاصله آن با کابل‌های قدرت توجه شود.
- تست عملکرد سنسور شعله و جرقهزن پیش از راه‌اندازی الزامی است.
- در محیط‌های صنعتی و پر گردوغبار، بازبینی دوره‌ای اتصالات و تمیزکاری فتوسل یا میله یونیزاسیون توصیه می‌شود.
- در صورت اعلام خطا روی رله، باید کد خطا طبق دفترچه راهنما بررسی و رفع شود.

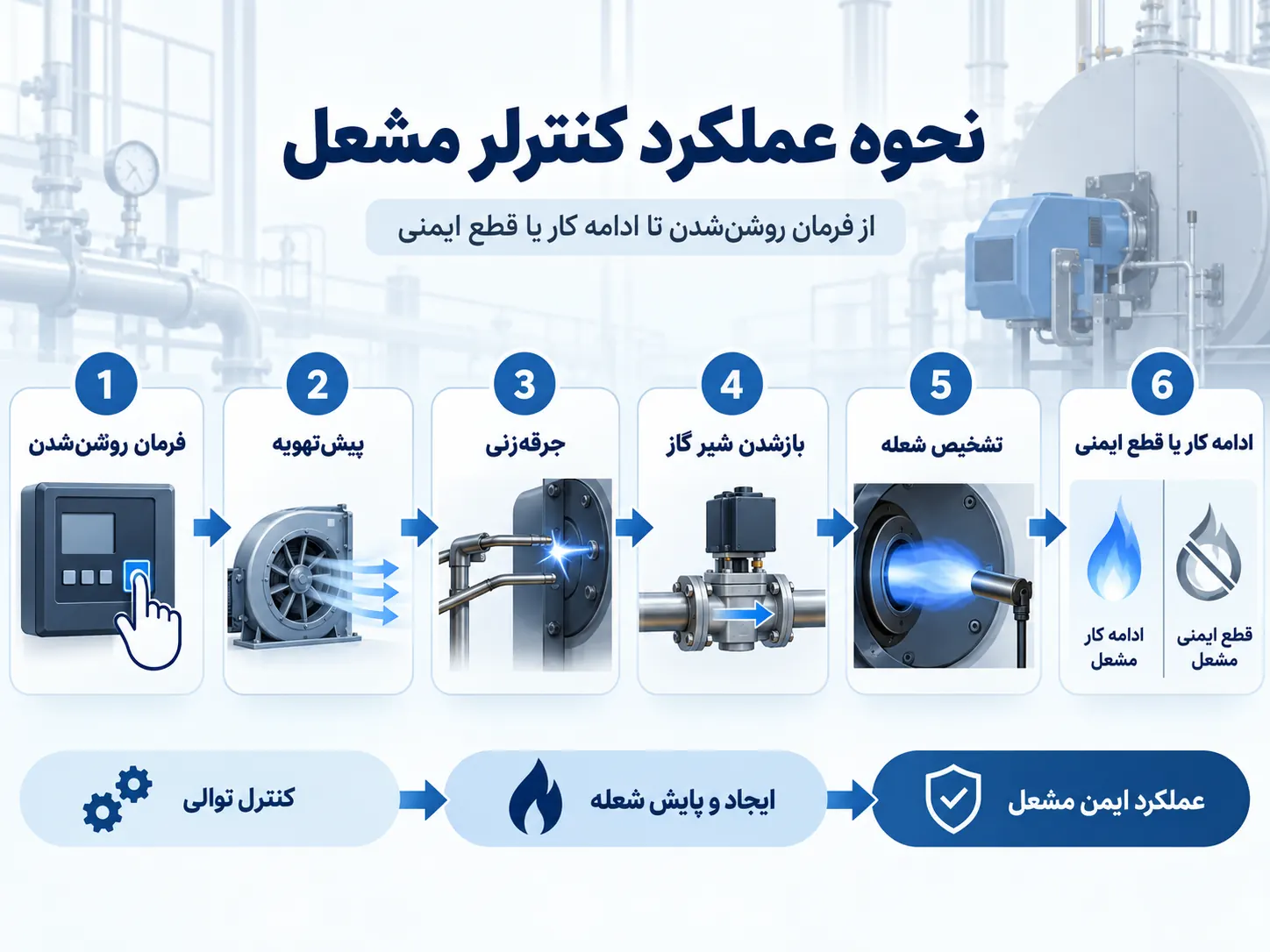

طرز کار رله مشعل گازی
- دریافت فرمان روشن شدن: رله مشعل پس از دریافت فرمان از ترموستات یا سیستم کنترل، فرایند راه اندازی مشعل را آغاز می کند.
- بررسی شرایط ایمنی: پیش از بازشدن مسیر گاز، رله وضعیت تجهیزات ایمنی مانند پرشر سوئیچ هوا، سنسور شعله و مدارهای کنترلی را بررسی می کند.
- فعال کردن فن: رله موتور فن را روشن می کند تا هوای تازه وارد محفظه احتراق شده و گازهای باقی مانده تخلیه شوند.
- اجرای مرحله پیش تهویه: فن برای مدت مشخصی کار می کند تا محفظه احتراق کاملاً تهویه شود و احتمال انفجار کاهش یابد.
- راه اندازی جرقه زن: پس از پایان پیش تهویه، رله ترانس جرقه را فعال می کند تا جرقه لازم برای روشن شدن شعله ایجاد شود.
- بازکردن شیر گاز: هم زمان با ایجاد جرقه، فرمان بازشدن شیر برقی گاز صادر می شود و سوخت وارد محفظه احتراق می شود.
- تشخیص تشکیل شعله: سنسور شعله مانند میله یون، فتوسل یا سنسور UV وجود شعله را بررسی کرده و نتیجه را به رله ارسال می کند.
- تثبیت عملکرد مشعل: در صورت تشخیص صحیح شعله، رله جرقه زن را قطع کرده و اجازه ادامه فعالیت مشعل را صادر می کند.
- کنترل مداوم شعله: رله در تمام مدت کار مشعل، وضعیت شعله و تجهیزات ایمنی را به صورت پیوسته کنترل می کند.
- قطع اضطراری گاز: اگر شعله تشکیل نشود یا هنگام کار خاموش شود، رله بلافاصله شیر گاز را می بندد و مشعل را در حالت خطا یا قفل ایمنی قرار می دهد.
- خاموش کردن مشعل: با رسیدن دما یا فشار به مقدار تنظیم شده، فرمان توقف صادر شده و رله جریان گاز و فعالیت مشعل را قطع می کند.
