روشن و خاموش شدن مکرر مشعل، ریست شدن دستگاه یا تشکیل نشدن شعله، یکی از مشکلاتی است که ممکن است به ایراد در رله مشعل گازی مربوط باشد. با این حال، هر توقفی به معنی خرابی رله نیست و قطعاتی مانند فتوسل، سنسور یونیزاسیون، ترانس جرقه یا سیم کشی نیز می توانند چنین علائمی ایجاد کنند. در این مقاله با روش عیب یابی رله مشعل گازی، علائم خرابی، دلایل ریست شدن، نحوه تست، تعمیر و زمان مناسب برای تعویض رله آشنا می شوید تا بتوانید قبل از خرید قطعه جدید، علت اصلی مشکل را دقیق تر بررسی کنید.
پیکاتک تامین کننده تجهیزات صنعتی و ابزار دقیق است و مجموعه ای از قطعات موردنیاز سیستم های صنعتی مانند رله مشعل و تجهیزات کنترل مشعل را ارائه می دهد. این مجموعه با ارائه مشخصات فنی محصولات، به انتخاب قطعه مناسب برای کاربردهای مختلف صنعتی کمک می کند.
راهنمای سریع عیب یابی رله مشعل گازی
اگر مشعل شما یکی از علائم زیر را دارد، ابتدا ردیف مربوط را بررسی کنید. این جدول برای تشخیص اولیه است و برای تایید خرابی رله باید ورودی ها، خروجی ها و قطعات مرتبط طبق مشخصات سازنده بررسی شوند.
| مشکل یا نشانه | علت های احتمالی | اولین بخش برای بررسی | راهکار احتمالی |
|---|---|---|---|
| مشعل روشن نمی شود | برق ورودی، رله، پرشر سوئیچ، سیم کشی | برق و کد خطای رله | بررسی تغذیه و اتصالات |
| مشعل روشن می شود اما چند ثانیه بعد خاموش می شود | فتوسل، یونیزاسیون، جرقه، فشار گاز | سیستم تشخیص شعله | بررسی فتوسل/سنسور و مدار جرقه |
| رله مرتب ریست می شود | تشخیص نشدن شعله، پرشر سوئیچ، فشار گاز، خرابی رله | کد خطا و ترتیب سیکل | شناسایی مرحله توقف و بررسی قطعه مربوط |
| جرقه ایجاد نمی شود | ترانس جرقه، الکترود، کابل جرقه، رله | مدار جرقه زنی | بررسی ترانس و الکترودها |
| شعله تشکیل می شود ولی پایدار نمی ماند | فتوسل یا یونیزاسیون، فشار گاز، تنظیم احتراق | سنسور شعله و فشار گاز | بررسی تشخیص شعله و شرایط احتراق |
| چراغ خطای رله روشن یا چشمک زن است | خطای تشخیص شعله، هوا، جرقه یا ورودی های کنترلر | کد خطای همان مدل | مراجعه به دفترچه رله و بررسی کد |
| رله برق دارد اما فرمان خروجی نمی دهد | خرابی داخلی رله یا مشکل در مدار فرمان | ورودی و خروجی رله | تست مطابق نقشه سازنده |
| مشعل با قطع و وصل شدن سیم ها کار می کند | سوکت، پایه یا سیم بندی معیوب | اتصالات رله | اصلاح یا تعویض اتصال معیوب |
رله مشعل گازی چیست و چه نقشی دارد؟
رله چیست؟ رله مشعل گازی یا کنترلر مشعل، قطعه ای الکترونیکی است که توالی عملکرد مشعل را کنترل می کند و اجازه نمی دهد مراحل احتراق بدون رعایت شرایط ایمنی انجام شوند. این قطعه معمولاً فرمان راه اندازی فن، ایجاد جرقه، باز شدن شیر گاز و بررسی تشکیل شعله را در یک ترتیب مشخص مدیریت می کند و در صورت مشاهده شرایط غیرعادی، مشعل را خاموش یا وارد حالت خطا می کند.
در واقع، رله فقط یک کلید ساده برای روشن و خاموش کردن مشعل نیست. کنترلر احتراق باید از طریق ورودی های مختلف، وضعیت اجزایی مانند فتوسل یا سنسور شعله، پرشر سوئیچ و سایر تجهیزات ایمنی را دریافت کند و بر اساس منطق داخلی خود تصمیم بگیرد که مرحله بعدی راه اندازی انجام شود یا خیر.
برای مثال، اگر مشعل جرقه ایجاد کند اما تشکیل شعله توسط سیستم تشخیص شعله تایید نشود، رله می تواند فرمان قطع سوخت و توقف مشعل را صادر کند. بنابراین مشاهده خاموش شدن مشعل پس از چند ثانیه، به تنهایی دلیل کافی برای تشخیص خرابی رله نیست.
نوع رله نیز اهمیت زیادی دارد. رله های مشعل از نظر طراحی، تعداد و نوع ورودی و خروجی و نحوه کنترل احتراق با یکدیگر متفاوت اند و مدل هایی از برندهای مختلف مانند ساترونیک، زیمنس و هانیول در مشعل ها مورد استفاده قرار می گیرند. بنابراین هنگام تست یا تعویض، باید مشخصات رله با مدل مشعل و مدار کنترل آن مطابقت داشته باشد.
مهم ترین علائم خرابی رله مشعل گازی
خرابی رله معمولا با اختلال در یکی از مراحل راه اندازی یا ادامه کار مشعل خودش را نشان می دهد. با این حال، بسیاری از این نشانه ها ممکن است در اثر خرابی قطعات دیگری نیز ایجاد شوند. به همین دلیل بهتر است هر علامت را در کنار وضعیت سایر اجزای مشعل بررسی کنید و تنها بر اساس یک نشانه، رله را تعویض نکنید.
🔹خاموش شدن مشعل چند ثانیه بعد از روشن شدن
یکی از نشانه هایی که معمولا باعث می شود به دنبال عیب یابی رله مشعل گازی باشیم، روشن شدن مشعل و خاموش شدن آن پس از چند ثانیه است. در این حالت ممکن است فن شروع به کار کند، جرقه ایجاد شود و حتی شعله برای مدت کوتاهی شکل بگیرد، اما سیستم خیلی زود فرمان توقف صادر کند.
این وضعیت می تواند به خرابی رله مربوط باشد، اما در بسیاری از موارد باید ابتدا سیستم تشخیص شعله بررسی شود. کثیف بودن فتوسل، قرارگیری نامناسب آن، مشکل در سنسور یونیزاسیون یا اختلال در سیم کشی این بخش می تواند باعث شود رله وجود شعله را به درستی تشخیص ندهد. در نتیجه، کنترلر برای جلوگیری از ورود سوخت بدون احتراق، مشعل را خاموش می کند. اگر این اتفاق تکرار می شود، پیش از تعویض رله باید مشخص شود که آیا شعله واقعا تشکیل نمی شود یا تشکیل شده اما سیستم کنترل آن را تشخیص نمی دهد.
🔹ریست مکرر و عدم روشن ماندن شعله
علت ریست شدن رله مشعل گازی می تواند به اختلال در هر یک از مراحل سیکل احتراق مربوط باشد. وقتی کنترلر شرایط مورد نیاز برای ادامه کار را دریافت نکند، ممکن است وارد حالت خطا شود و پس از ریست دوباره تلاش کند سیکل راه اندازی را از ابتدا انجام دهد.
تکرار این چرخه به تنهایی خرابی رله را ثابت نمی کند. افت یا نوسان فشار گاز، عملکرد نامناسب پرشر سوئیچ، مشکل در جرقه زنی، اختلال در تشخیص شعله یا قطع و وصل شدن اتصالات الکتریکی نیز می توانند باعث توقف و راه اندازی مجدد مشعل شوند.
برای تشخیص دقیق تر، باید زمان دقیق خاموش شدن مشعل، وضعیت چراغ خطا و ترتیب اتفاقات هنگام راه اندازی ثبت شود. اگر رله دارای نشانگر LED یا سیستم نمایش کد خطا باشد، الگوی چشمک زدن یا کد ثبت شده می تواند سرنخ مهمی برای شناسایی مرحله ای باشد که در آن سیکل احتراق متوقف شده است.
🔹چراغ خطا یا چشمک زدن روی پنل کنترل
روشن شدن چراغ خطا یا چشمک زدن LED روی رله یکی دیگر از نشانه هایی است که باید جدی گرفته شود. در بسیاری از کنترلرهای مشعل، چراغ وضعیت صرفاً نشان دهنده خرابی خود رله نیست؛ بلکه کنترلر با تغییر وضعیت LED، توقف سیکل احتراق یا فعال شدن یکی از سیستم های ایمنی را اعلام می کند.
بنابراین هنگام مشاهده چراغ خطا، ابتدا باید دفترچه فنی همان مدل رله بررسی شود. معنی تعداد یا الگوی چشمک ها در مدل های مختلف یکسان نیست و نمی توان یک کد مشخص را برای تمام رله های مشعل گازی در نظر گرفت.
اگر کد خطا به بخش تشخیص شعله، پرشر سوئیچ یا جرقه زنی مربوط باشد، تعمیر یا تعویض رله راه حل اصلی نخواهد بود. در مقابل، اگر پس از بررسی ورودی ها و قطعات مرتبط مشخص شود که کنترلر با وجود دریافت سیگنال های صحیح، خروجی مورد انتظار را ایجاد نمی کند، احتمال خرابی داخلی رله بیشتر می شود.
به همین دلیل، در تست رله مشعل گازی باید عملکرد ورودی ها و خروجی ها مطابق نقشه سیم کشی و دستورالعمل سازنده بررسی شود و صرفا روشن بودن یا نبودن چراغ روی رله ملاک تشخیص قرار نگیرد.
علت های اصلی خرابی و ریست شدن رله مشعل گازی
وقتی مشعل روشن نمی ماند یا رله به طور مکرر ریست می شود، اولین اشتباه این است که مشکل را مستقیما به خرابی رله نسبت دهیم. رله کنترل مشعل بر اساس سیگنال هایی که از بخش های مختلف دریافت می کند تصمیم می گیرد که احتراق ادامه پیدا کند یا متوقف شود؛ بنابراین خرابی فتوسل، پرشر سوئیچ، سیستم جرقه زنی، فشار گاز یا حتی یک اتصال سست می تواند باعث شود رله مشعل را خاموش کرده و وارد حالت خطا کند.
در نتیجه، عیب یابی رله مشعل گازی باید از ساده ترین احتمالات شروع شود و مرحله به مرحله ادامه پیدا کند. در ادامه مهم ترین عواملی را بررسی می کنیم که می توانند باعث خرابی واقعی رله یا ایجاد علائمی شبیه خرابی آن شوند.

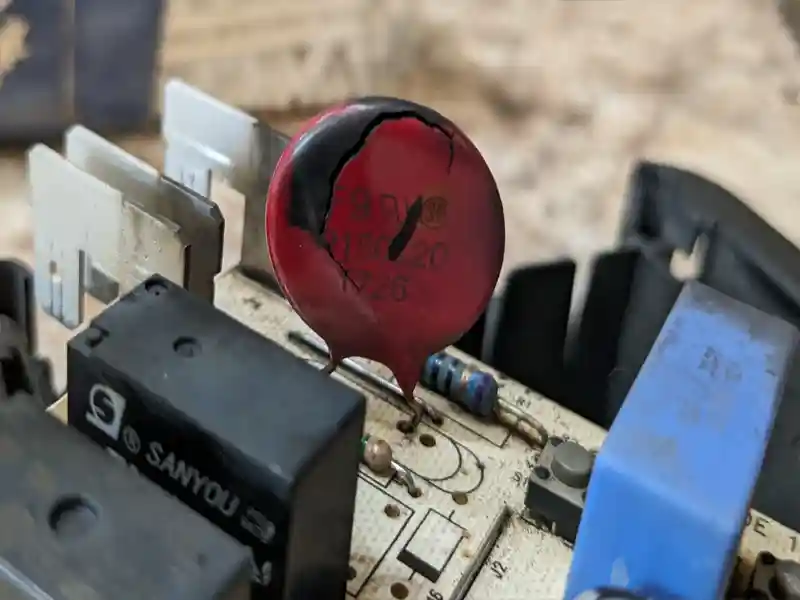

🔹خرابی یا فرسودگی داخلی رله
رله کنترل مشعل نیز مانند سایر تجهیزات الکترونیکی ممکن است بر اثر کارکرد طولانی، گرمای زیاد، نوسان برق یا فرسودگی قطعات داخلی دچار مشکل شود. خرابی مدار داخلی، آسیب دیدن قطعات الکترونیکی، سوختن کنتاکت ها یا ایجاد اختلال در خروجی های رله می تواند باعث شود یکی از مراحل سیکل راه اندازی به درستی انجام نشود.
یکی از نشانه های مهم خرابی واقعی رله این است که سایر شرایط مورد نیاز برای راه اندازی مشعل درست هستند، اما کنترلر فرمان مورد انتظار را صادر نمی کند. برای مثال، اگر ورودی برق و سیگنال های کنترلی طبق مشخصات سازنده وجود داشته باشند ولی یکی از خروجی های مورد انتظار ایجاد نشود، احتمال خرابی خود کنترلر بیشتر می شود.
با این حال، تشخیص قطعی خرابی داخلی معمولا با مشاهده ظاهری رله امکان پذیر نیست. تغییر رنگ شدید بدنه، آثار سوختگی، بوی غیرعادی، شکستگی پایه ها یا آسیب فیزیکی می تواند نشانه هشدار باشد، اما نبود این علائم به معنی سالم بودن قطعه نیست.
نکته مهم این است که رله معیوب نباید صرفاً به دلیل ریست شدن مشعل تعویض شود. ابتدا باید مشخص شود که ورودی های رله و تجهیزات ایمنی مرتبط، شرایط لازم را فراهم می کنند. در غیر این صورت ممکن است یک رله سالم را با قطعه جدید جایگزین کنید و مشکل همچنان باقی بماند.
🔹مشکل از فتوسل یا سنسور یونیزاسیون، نه لزوما خود رله
سیستم تشخیص شعله یکی از مهم ترین بخش هایی است که می تواند علائم مشابه خرابی رله ایجاد کند. بسته به نوع مشعل و سیستم کنترل، تشخیص شعله ممکن است با فتوسل یا سنسور یونیزاسیون انجام شود.
برای مثال، ممکن است مشعل جرقه بزند و شعله نیز برای مدت کوتاهی تشکیل شود، اما سنسور نتواند وجود شعله را به درستی تشخیص دهد. در چنین شرایطی رله تصور می کند احتراق ایمن تایید نشده است و برای جلوگیری از ادامه ورود سوخت، فرمان قطع را صادر می کند. نتیجه از دید ما همان چیزی است که در خرابی رله دیده می شود یعنی روشن شدن مشعل و خاموش شدن آن پس از چند ثانیه.
کثیف بودن سطح فتوسل، نصب نامناسب سنسور، خرابی خود سنسور، مشکل در سیم کشی یا قرار گرفتن الکترود یونیزاسیون در موقعیت نامناسب، همگی می توانند باعث ایجاد این وضعیت شوند.
بنابراین اگر مشعل پس از تشکیل شعله خاموش می شود، قبل از تعمیر رله مشعل گازی باید سیستم تشخیص شعله نیز بررسی شود. در این مرحله نباید با تغییر تصادفی تنظیمات یا اتصال کوتاه کردن تجهیزات ایمنی، عملکرد سیستم را دور زد؛ زیرا این کار می تواند حفاظت مشعل را مختل کند.
🔹افت فشار گاز یا هوا
عملکرد صحیح مشعل به تامین مناسب سوخت و هوای احتراق وابسته است. کاهش فشار گاز، گرفتگی مسیر سوخت، مشکل در شیر گاز یا اختلال در تامین هوای احتراق می تواند باعث شود شعله تشکیل نشود، ضعیف باشد یا پس از مدت کوتاهی پایدار نماند.
در طرف دیگر، پرشر سوئیچ هوا نیز در برخی مشعل ها وضعیت مناسب جریان هوا را به سیستم کنترل اعلام می کند. اگر فن، مسیر هوا یا پرشر سوئیچ دچار مشکل شود، رله ممکن است ادامه سیکل راه اندازی را متوقف کند.
به همین دلیل، مشاهده ریست مکرر رله الزاما به معنی خرابی الکترونیکی آن نیست. اگر فشار گاز یا شرایط هوادهی در محدوده مورد نیاز مشعل نباشد، کنترلر ممکن است کاملا درست عمل کند و صرفا به دلیل دریافت نکردن شرایط ایمن، مشعل را متوقف کند.
بررسی فشار گاز و تنظیمات احتراق باید با تجهیزات مناسب و مطابق مشخصات سازنده مشعل انجام شود. دستکاری شیر گاز یا تغییر فشار بدون دانش فنی می تواند خطرناک باشد و بهتر است توسط تکنسین واجد صلاحیت انجام شود.
🔹خرابی ترانس جرقه یا الکترودها
اگر سیستم جرقه زنی نتواند جرقه مناسب ایجاد کند، شعله تشکیل نمی شود و کنترلر پس از پایان زمان ایمنی، سیکل احتراق را متوقف می کند. در این حالت نیز ممکن است شما تصور کنید رله خراب شده است؛ در حالی که ایراد از ترانس جرقه، کابل های ولتاژ بالا یا الکترودهای جرقه است.
فرسودگی یا ترک خوردن عایق الکترود، فاصله نامناسب الکترودها، آلودگی سطح آن ها و خرابی ترانس جرقه از جمله مواردی هستند که باید بررسی شوند. همچنین اتصالات مربوط به مدار جرقه زنی باید از نظر شل شدن یا آسیب دیدگی کنترل شوند.
یکی از روش های تشخیص این مشکل، توجه به ترتیب عملکرد مشعل است. اگر فن و سایر مراحل اولیه شروع شوند اما جرقه مناسب ایجاد نشود، بررسی مدار جرقه زنی اهمیت بیشتری از تعویض مستقیم رله دارد.
از آنجا که مدار جرقه مشعل می تواند ولتاژ بسیار بالایی داشته باشد، تست ترانس جرقه و الکترودها نباید با لمس یا آزمایش دستی انجام شود. بررسی این بخش باید با ابزار مناسب و رعایت کامل دستورالعمل ایمنی سازنده انجام شود.
🔹مشکل سیم کشی و اتصالات پایه رله
گاهی خود رله کاملا سالم است اما یک اتصال ضعیف، سیم قطع شده یا پایه آسیب دیده باعث اختلال در عملکرد آن می شود. لرزش مداوم مشعل، حرارت موتورخانه و اکسید شدن اتصالات می تواند به مرور زمان کیفیت اتصال الکتریکی را کاهش دهد.
در عیب یابی رله مشعل گازی باید سیم های متصل به پایه های کنترلر از نظر شل بودن، سوختگی، تغییر رنگ، آسیب عایق و اتصال نادرست بررسی شوند. همچنین تطابق سیم کشی با نقشه الکتریکی همان مدل رله اهمیت زیادی دارد؛ زیرا ترتیب پایه ها و عملکرد ترمینال ها در مدل های مختلف یکسان نیست.
اگر مشعل با تکان خوردن سیم ها یا پس از گرم شدن و سرد شدن تجهیزات دچار قطع و وصل می شود، احتمال وجود مشکل در اتصال یا سیم کشی بیشتر می شود. البته بررسی دقیق مدار باید با نقشه سیم کشی سازنده انجام شود و از جابهجایی تصادفی سیم ها بین پایه های رله خودداری شود.
🔹چطور بفهمیم مشکل از رله است یا قطعه دیگری؟
برای تشخیص دقیق، بهتر است عملکرد مشعل را به چند مرحله تقسیم کنید: برق ورودی، راه اندازی فن و تایید هوا، جرقه زنی، باز شدن مسیر سوخت، تشکیل شعله و تایید شعله. هر مرحله که به درستی انجام نشود، می تواند باعث شود رله سیکل را متوقف کند.
به عنوان یک قاعده عملی، اگر رله قبل از تشکیل شعله متوقف می شود، بررسی سیستم هوا، پرشر سوئیچ، جرقه زنی و سوخت اهمیت بیشتری دارد. اگر شعله تشکیل می شود اما بلافاصله از مدار خارج می شود، سیستم تشخیص شعله باید با دقت بیشتری بررسی شود. در صورتی که تمام ورودی ها و شرایط لازم مطابق مشخصات سازنده باشند اما رله خروجی مورد انتظار را ایجاد نکند، احتمال خرابی خود رله افزایش پیدا می کند.
بنابراین ریست شدن رله به تنهایی یک کد تشخیصی برای خرابی رله نیست. برای رسیدن به نتیجه قابل اعتماد، باید وضعیت ورودی ها و خروجی ها، کد یا الگوی خطای کنترلر و عملکرد قطعات مرتبط در کنار یکدیگر بررسی شوند.

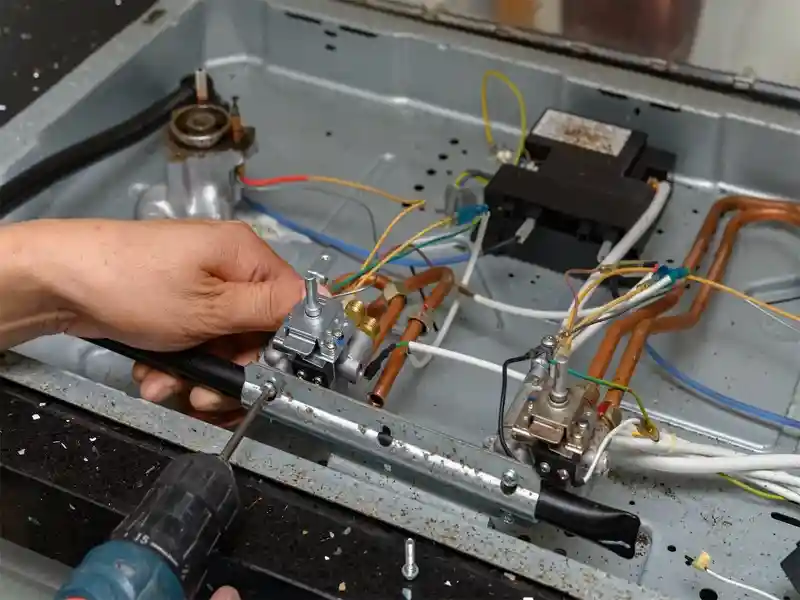

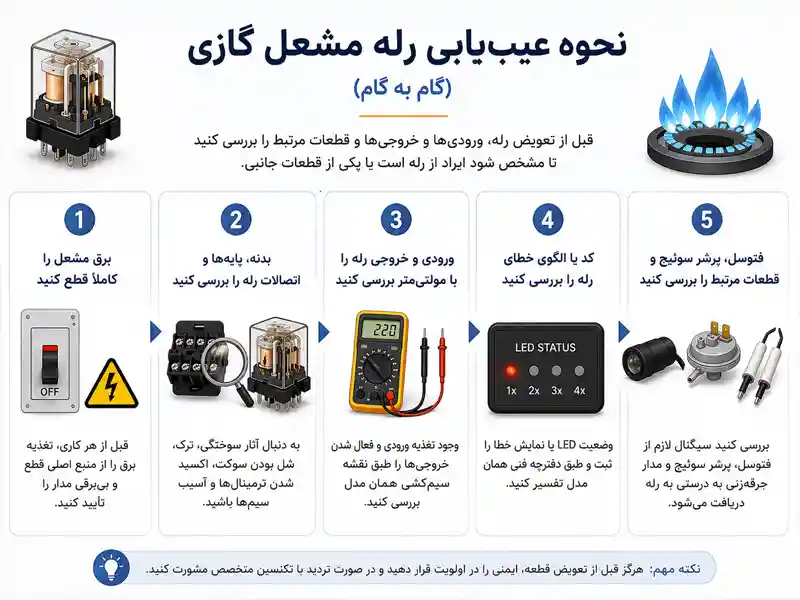

نحوه عیب یابی رله مشعل گازی (گام به گام)
برای عیب یابی رله مشعل گازی بهتر است به جای تعویض مستقیم رله، ابتدا مراحل راه اندازی مشعل و وضعیت ورودی ها و خروجی های کنترلر بررسی شود. این کار کمک می کند مشخص شود ایراد واقعا از رله است یا یکی از قطعات جانبی مانند فتوسل، پرشر سوئیچ، ترانس جرقه یا سیم کشی باعث توقف سیکل احتراق شده است.
۱. برق مشعل را کاملا قطع کنید
پیش از باز کردن درپوش، جدا کردن رله یا بررسی سیم ها، برق مشعل را از منبع اصلی قطع کنید و از بی برق بودن مدار مطمئن شوید. صرف خاموش کردن کلید روی پنل همیشه به معنی ایمن بودن تمام قسمت های مدار نیست؛ بنابراین در صورت امکان باید قطع بودن تغذیه با ابزار اندازه گیری مناسب تایید شود.
همچنین تا زمانی که مدار جرقه زنی و سایر قسمت های الکتریکی به درستی ایزوله نشده اند، به کابل ها و ترمینال های مشعل دست نزنید. اگر با مدارهای برق صنعتی یا تجهیزات مشعل آشنایی ندارید، این مرحله را به تکنسین متخصص بسپارید.

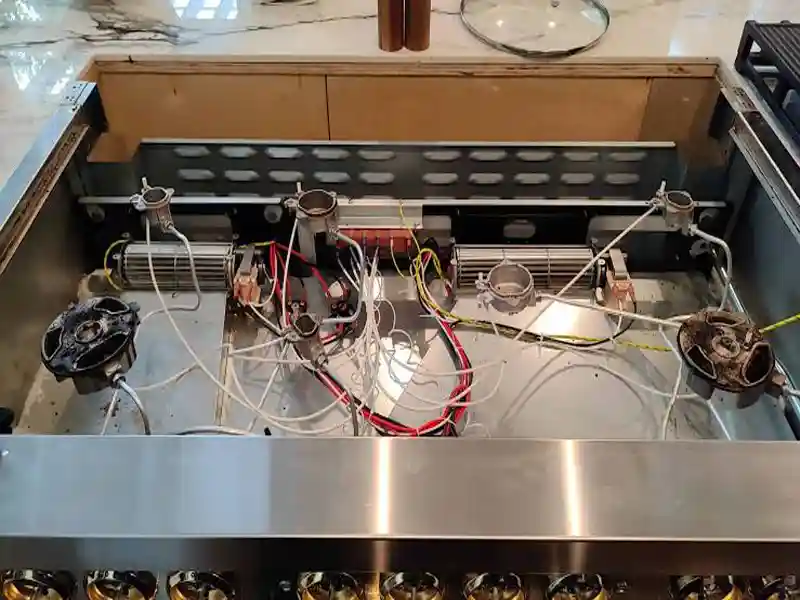

۲. بدنه، پایه ها و اتصالات رله را بررسی کنید
پس از قطع کامل برق، رله و محل نصب آن را از نظر آسیب های ظاهری بررسی کنید. وجود آثار سوختگی، تغییر رنگ، ترک، ذوب شدگی یا بوی غیرعادی می تواند نشانه آسیب حرارتی یا الکتریکی باشد.
پایه ها و سوکت رله نیز باید بررسی شوند. شل بودن سوکت، اکسید شدن ترمینال ها، شکستگی پایه یا تغییر رنگ محل اتصال می تواند باعث قطع و وصل شدن مدار شود و علائمی شبیه خرابی رله مشعل ایجاد کند.
در این مرحله وضعیت سیم ها را نیز بررسی کنید؛ به خصوص سیم هایی که در اثر حرارت موتورخانه ممکن است عایق آن ها خشک یا آسیب دیده باشد. اگر آثار سوختگی یا آسیب جدی مشاهده شد، فقط تعویض رله کافی نیست و باید علت ایجاد حرارت یا اتصال نامناسب نیز مشخص شود.
۳. ورودی و خروجی رله را با مولتی متر بررسی کنید
در صورت داشتن دانش فنی لازم، می توان ورودی ها و خروجی های رله را با مولتی متر و مطابق نقشه سیم کشی همان مدل بررسی کرد. مهم ترین نکته این است که ترتیب پایه ها و ولتاژ کاری رله ها یکسان نیست؛ بنابراین نباید بر اساس شماره پایه یک مدل، درباره مدل دیگری تصمیم گیری کرد.
ابتدا باید مشخص شود که تغذیه مورد نیاز کنترلر واقعا به ورودی مربوطه می رسد. سپس، در شرایطی که مشعل فرمان راه اندازی دریافت می کند، خروجی های مورد انتظار طبق سیکل عملکرد رله بررسی می شوند.
اگر ولتاژ ورودی وجود نداشته باشد، احتمالا مشکل قبل از رله و در مدار تغذیه، فیوز، کلید یا سیم کشی قرار دارد. اگر ورودی صحیح باشد اما یکی از خروجی هایی که طبق نقشه باید فعال شود ایجاد نشود، احتمال خرابی رله بیشتر می شود.
نکته مهم: برای تست رله مشعل گازی نمی توان یک مقدار ولتاژ ثابت و عمومی برای تمام مدل ها اعلام کرد. ولتاژ تغذیه، نوع ترمینال ها و شرایط فعال شدن خروجی باید از پلاک رله، نقشه سیم کشی و دستورالعمل سازنده همان مدل مشخص شود.
همچنین اندازه گیری مدار جرقه زنی با مدارهای ولتاژ بالا متفاوت است و نباید با روش های معمول اندازه گیری خروجی های کنترلر انجام شود.
۴. کد یا الگوی خطای رله را بررسی کنید
اگر رله یا کنترلر مشعل به LED وضعیت یا سیستم نمایش خطا مجهز باشد، قبل از هرگونه تعمیر یا تعویض، وضعیت نشانگر را ثبت کنید. بعضی کنترلرها با تعداد یا الگوی مشخص چشمک زدن LED، مرحله ای را که سیکل احتراق در آن متوقف شده نشان می دهند.
برای تفسیر این کدها باید دقیقاً به دفترچه فنی همان مدل مراجعه کرد. یک الگوی چشمک زدن ممکن است در دو برند یا حتی دو مدل متفاوت، معنی یکسانی نداشته باشد.
کد خطا می تواند مشخص کند که مشکل به تشخیص شعله، پرشر سوئیچ، جرقه زنی یا یکی دیگر از مراحل راه اندازی مربوط است. این اطلاعات باعث می شود فرآیند عیب یابی رله مشعل گازی هدفمندتر شود و از تعویض بی دلیل قطعات جلوگیری شود.
۵. فتوسل، پرشر سوئیچ و قطعات مرتبط را جداگانه بررسی کنید
اگر ورودی و خروجی های رله ظاهرا مطابق انتظار عمل می کنند، باید سراغ قطعاتی رفت که اطلاعات لازم را به کنترلر می دهند. فتوسل یا سنسور یونیزاسیون، پرشر سوئیچ هوا و مدار جرقه زنی از مهم ترین موارد هستند.
برای مثال، اگر شعله تشکیل می شود اما کنترلر آن را تشخیص نمی دهد، باید وضعیت سنسور شعله، محل قرارگیری آن، سیم کشی و شرایط لازم برای تشخیص صحیح بررسی شود. اگر مشعل قبل از شروع احتراق متوقف می شود، بررسی مدار هوا و پرشرسوئیچ اهمیت بیشتری پیدا می کند.
در این مرحله هدف این نیست که هر قطعه را صرفا به صورت جداگانه تعویض کنیم؛ بلکه باید مشخص شود آیا سیگنال مورد نیاز رله از هر بخش به درستی دریافت می شود یا خیر.
🔹یک روش ساده برای پیدا کردن مرحله خرابی
برای اینکه مسیر عیب یابی واضح تر باشد، هنگام روشن کردن مشعل به ترتیب اتفاقات توجه کنید:
فرمان راه اندازی → عملکرد فن و تأیید هوا → جرقه زنی → تشکیل شعله → تشخیص شعله → ادامه کار مشعل
هر مرحله ای که انجام نمی شود یا بلافاصله پس از آن مشعل وارد خطا می شود، نقطه مهمی برای بررسی است. به این ترتیب، اگر فن راه اندازی می شود اما جرقه شکل نمی گیرد، بررسی مدار جرقه زنی منطقی تر از تعویض رله است. اگر جرقه و شعله تشکیل می شوند اما چند ثانیه بعد مشعل خاموش می شود، سیستم تشخیص شعله باید با دقت بررسی شود.
اگر تمام شرایط ورودی طبق مشخصات سازنده برقرار باشد و رله با وجود دریافت سیگنال صحیح، خروجی مورد انتظار را ایجاد نکند، احتمال خرابی خود کنترلر افزایش پیدا می کند. این روش، تفاوت بین تعمیر رله مشعل گازی و رفع ایراد قطعات جانبی را روشن تر می کند.
آموزش تعمیر رله مشعل گازی
بعد از مشخص شدن علت خرابی، نوبت به تصمیم گیری درباره تعمیر رله مشعل گازی یا تعویض آن میرسد. همه ایرادهای رله به معنی خراب شدن کامل کنترلر نیستند؛ بعضی مشکلات مانند شل بودن اتصالات یا آلودگی کنتاکت ها ممکن است با سرویس برطرف شوند. در مقابل، آسیب دیدن بخش های اصلی مدار الکترونیکی معمولا قابل اعتمادترین راه حل را در تعویض رله ایجاد می کند.
🔹مواردی که با تعمیر رفع می شوند
| نوع مشکل | توضیح | اقدام پیشنهادی |
|---|---|---|
| شل شدن اتصالات | سوکت یا ترمینال ها به دلیل لرزش مشعل شل شده اند | محکم کردن و اصلاح اتصال |
| آلودگی یا اکسید شدن کنتاکت ها | افزایش مقاومت اتصال و عملکرد نامنظم | تمیزکاری اصولی در صورت امکان |
| ایراد در سیم کشی یا سوکت | قطعی یا اتصال ناپایدار در مسیر برق | تعمیر یا تعویض بخش معیوب و تست مجدد |
🔹مواردی که نیاز به تعویض دارند
| نوع خرابی | نشانهها | نتیجه |
|---|---|---|
| سوختگی یا آسیب حرارتی | تغییر رنگ، بوی سوختگی، ذوب شدگی | عدم امکان تعمیر مطمئن |
| خرابی مدار چاپی | قطع عملکرد یا خطای دائمی | نیاز به تعویض کامل |
| شکستگی پایه ها | اتصال ناپایدار یا لق شدن | ریسک بالا در عملکرد |
| آسیب قطعات داخلی | عملکرد غیرقابل پیش بینی | تعویض توصیه می شود |
تفاوت رله های داخلی و خارجی؛ ساترونیک، زیمنس و هانیول
رله های مشعل گازی در مدل ها و برندهای مختلف تولید می شوند و نمی توان صرفا بر اساس داخلی یا خارجی بودن، کیفیت یا عملکرد یک مدل را تعیین کرد. برندهایی مانند ساترونیک (Satronic)، زیمنس (Siemens) و هانیول (Honeywell) در سیستم های کنترل مشعل مدل های مختلفی دارند که از نظر ولتاژ کاری، توالی کنترل، ورودی ها، خروجی ها و نوع تشخیص شعله با یکدیگر متفاوتاند.
در انتخاب بین رله های داخلی و خارجی، مهم ترین معیار باید سازگاری فنی با مشعل باشد. یک رله داخلی با مشخصات صحیح می تواند انتخاب مناسبی برای یک سیستم مشخص باشد و در مقابل، استفاده از یک رله خارجی صرفا به دلیل برند، زمانی که با مدار مشعل سازگار نیست، انتخاب درستی نخواهد بود.
از نظر اقتصادی نیز تصمیم بین تعمیر و تعویض به نوع خرابی و قیمت قطعه بستگی دارد. اگر ایراد تنها به یک اتصال، سوکت یا بخش قابل سرویس مربوط باشد، تعمیر می تواند منطقی باشد. اما در صورت خرابی جدی مدار داخلی، باید هزینه تعمیر، دسترسی به قطعات و ریسک خرابی مجدد را با قیمت رله مشعل گازی مقایسه کرد.
برای انتخاب رله جایگزین، بهتر است پیش از خرید مشخصات درج شده روی رله قدیمی، مدل دقیق مشعل و نقشه سیم کشی بررسی شود. در صورت نیاز به تعویض، می توان مدلهای سازگار با مشعل را در بخش رله های مشعل فروشگاه پیکاتک بررسی و مشخصات فنی آن ها را با نمونه موردنیاز مقایسه کرد.
نکات پیشگیری از خرابی رله مشعل گازی
پیشگیری از خرابی رله تا حد زیادی به وضعیت کلی مشعل و کیفیت سرویس دوره ای آن بستگی دارد. رله معمولا زمانی تحت فشار بیشتری قرار می گیرد که قطعاتی مانند فتوسل، پرشر سوئیچ، سیستم جرقه زنی یا اتصالات الکتریکی به درستی کار نکنند. بنابراین نگهداری صحیح کل سیستم، عمر مفید کنترلر را نیز افزایش می دهد.
- سرویس دوره ای مشعل: پیش از شروع فصل سرما، عملکرد رله، سیم کشی، اتصالات، سیستم جرقه زنی و تجهیزات ایمنی بررسی شود.
- تمیز کردن فتوسل یا سنسور شعله: آلودگی سنسور می تواند باعث تشخیص نادرست شعله و خاموش شدن مکرر مشعل شود.
- بررسی اتصالات: شل بودن سوکت ها و ترمینال ها می تواند باعث قطع و وصل شدن مدار و ایجاد فشار اضافی روی قطعات شود.
- بررسی شرایط احتراق: تنظیم نبودن نسبت سوخت و هوا یا مشکل در فشار گاز می تواند عملکرد مشعل را مختل کند و باعث توقف های مکرر شود.
- بازدید پیش از زمستان: بهتر است سرویس کامل مشعل قبل از شروع استفاده مداوم در فصل سرد انجام شود تا ایرادهای احتمالی در زمان نیاز به سیستم گرمایشی غافلگیر کننده نباشند.
جمع بندی
در عیب یابی رله مشعل گازی نباید هر بار خاموش شدن یا ریست شدن مشعل را به خرابی رله نسبت داد. فتوسل، سنسور یونیزاسیون، پرشر سوئیچ، سیستم جرقه زنی، فشار گاز و حتی اتصالات معیوب می توانند علائمی مشابه ایجاد کنند. بنابراین بهتر است ابتدا ترتیب عملکرد مشعل، کد خطا، ورودی ها و خروجی های رله و وضعیت قطعات مرتبط بررسی شود. اگر مشخص شد ایراد از خود کنترلر است، بسته به نوع آسیب می توان درباره تعمیر رله مشعل گازی یا تعویض آن تصمیم گرفت. هنگام خرید رله جدید نیز تطابق مدل، ولتاژ، آرایش پایه ها و مشخصات فنی با مشعل اهمیت زیادی دارد. برای انتخاب و بررسی مدل های مناسب، می توانید رله های مشعل موجود در فروشگاه پیکاتک را مشاهده کنید و در صورت نیاز برای انتخاب قطعه سازگار، از کارشناسان فنی راهنمایی بگیرید.
سوالات متداول
عمر رله عدد ثابتی ندارد و به مدل رله، میزان کارکرد، دمای محیط، کیفیت برق و شرایط نگهداری مشعل بستگی دارد. سرویس منظم مشعل و جلوگیری از نوسانات و اضافه بار می تواند به افزایش عمر مفید آن کمک کند.
ریست شدن مشعل حدود ۳۰ ثانیه پس از راه اندازی می تواند به تشخیص نشدن شعله، مشکل فتوسل یا یونیزاسیون، اختلال در جرقه زنی، فشار نامناسب گاز یا سایر شرایط ایمنی مربوط باشد. این زمان به تنهایی نشان دهنده خرابی رله نیست و باید سیکل احتراق و کد خطای کنترلر بررسی شود.
اگر مشکل به اتصالات، سوکت یا ایراد قابل سرویس محدود باشد، تعمیر می تواند اقتصادی تر باشد. اما در صورت سوختگی داخلی، خرابی مدار چاپی یا آسیب جدی قطعات، مقایسه هزینه تعمیر با قیمت رله مشعل گازی و ریسک خرابی مجدد معمولاً تعویض را منطقی تر می کند.
برای تست رله باید ابتدا پایه های ورودی و خروجی و ولتاژ کاری آن را از نقشه یا مشخصات سازنده شناسایی کرد، سپس وجود ولتاژ ورودی و عملکرد خروجی ها در مراحل مختلف سیکل مشعل بررسی شود. چون آرایش پایه ها و ولتاژ کاری مدل های مختلف یکسان نیست، اتصال مولتی متر نباید بدون مراجعه به نقشه همان رله انجام شود.
