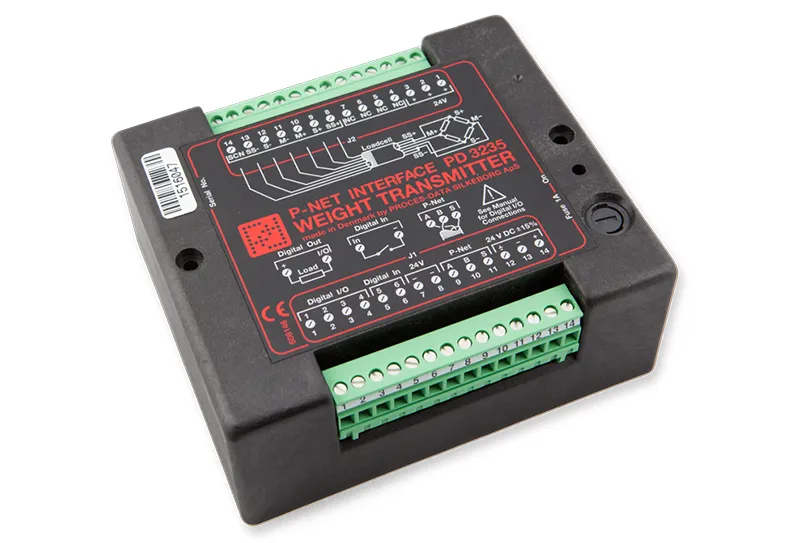

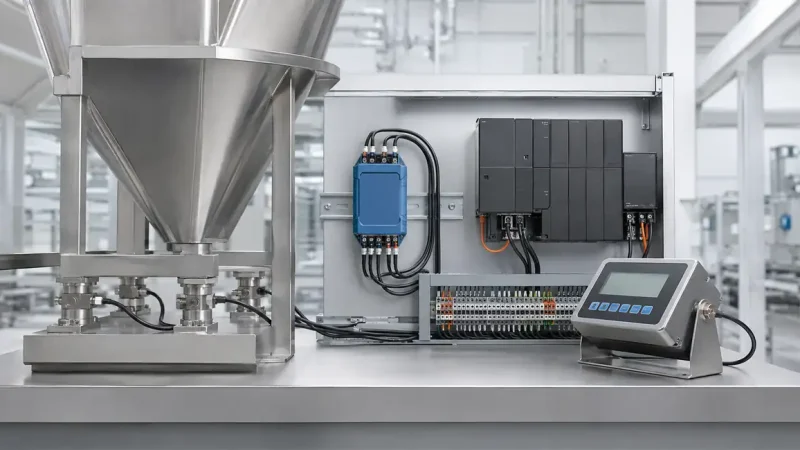

ترانسمیتر لودسل چیست؟

ترانسمیتر لودسل (Load Cell Transmitter) دستگاهی الکترونیکی است که سیگنال ضعیف خروجی لودسل را دریافت، تقویت و پردازش می‌کند و به سیگنال‌های استاندارد صنعتی تبدیل می‌کند. بدین ترتیب تجهیزات کنترلی مانند PLC و نمایشگرهای صنعتی می‌توانند اطلاعات وزن یا نیرو را به‌درستی دریافت و پردازش کنند. به بیان ساده، اگر لودسل را حسگر اندازه‌گیری وزن بدانیم، ترانسمیتر نقش مترجم و پردازشگر اطلاعات آن را بر عهده دارد.

در بسیاری از سیستم‌های توزین صنعتی، استفاده از لودسل تنها برای اندازه‌گیری وزن کافی نیست. چون خروجی اغلب لودسل‌های مبتنی بر استرین گیج، کم و تنها چند میلی‌ولت بر ولت (mV/V) است که نمی‌توان از آن مستقیماً برای سیستم‌های کنترل صنعتی استفاده کرد و در برابر نویزهای الکتریکی، افت ولتاژ و تداخلات محیطی نیز حساس است. ترانسمیتر لودسل این سیگنال خام را به داده‌ای پایدار، دقیق و استاندارد تبدیل می‌کند.

امروزه تقریباً تمام صنایع اتوماسیون، از صنایع غذایی و دارویی گرفته تا فولاد و پتروشیمی و معدن، برای انتقال مطمئن اطلاعات وزنی به سیستم‌های کنترل، از انواع ترانسمیترهای لودسل بهره می‌برند. با توجه به اینکه انتخاب صحیح این تجهیز در افزایش دقت و سرعت اندازه‌گیری و کاهش خطاها، نقش پررنگی دارد، در این مطلب از پیکامگ به بررسی شیوه‌ی عملکرد و انواع آن می‌پردازیم.

همچنین بخوانید: تفاوت ترانسمیتر و ترانسدیوسر

اساس کار ترانسمیتر لودسل

ترانسمیتر لودسل، تقویت‌کننده لودسل یا اینسترومنت آمپلی‌فایر، یک تجهیز الکترونیکی واسط میان لودسل و سیستم کنترل یا نمایش است. وظیفه‌ی اصلی آن، دریافت سیگنال آنالوگ بسیار ضعیف تولید شده توسط لودسل، پردازش آن و تبدیل آن به خروجی‌هایی است که تجهیزات صنعتی بتوانند به آسانی دریافت و تفسیر کنند.

برای درک بهتر عملکرد ترانسمیتر وزن، ابتدا باید شیوه‌ی کار لودسل را شناخت. در اغلب کاربردهای صنعتی از لودسل‌های استرین گیجی استفاده می‌شود. این نوع لودسل‌ها تعدادی گیج کرنش (Strain Gauge) دارند که روی بدنه‌ی فلزی نصب شده‌اند. با وارد شدن نیرو یا وزن، بدنه‌ی لودسل تغییر شکل اندکی می‌دهد و مقاومت الکتریکی استرین گیج‌ها تغییر می‌کند. این تغییر مقاومت در مدار پل وتستون (Wheatstone Bridge) به یک سیگنال الکتریکی بسیار کوچک، معمولاً در حدود 2 تا 3 میلی‌ولت بر ولت تبدیل می‌شود.

اما این سیگنال خام چند نقص اساسی دارد:

• دامنه‌ی بسیار کمی دارد.
• به نویزهای الکتریکی حساس است.
• برای انتقال در فاصله‌های طولانی مناسب نیست.
• اغلب PLCها و تجهیزات کنترلی امکان دریافت مستقیم آن را ندارند.

برای رفع این مشکلات از ترانسمیتر استفاده می‌شود. این تجهیز ابتدا سیگنال را تقویت کرده، نویزهای ناخواسته را حذف، آن را کالیبره و خطی‌سازی می‌کند و در نهایت خروجی استانداردی شکل می‌دهد که بتواند بدون افت کیفیت به سیستم کنترل ارسال شود.

به همین دلیل، بسیاری از تولیدکنندگان از این ترانسمیتر با عنوان شکل‌دهنده‌ی سیگنال (Signal Conditioner) یا ترانسمیتر وزن (Weight Transmitter) هم نام می‌برند. زیرا علاوه بر انتقال داده، وظیفه‌ی آماده‌سازی و اصلاح سیگنال را نیز بر عهده دارد.

ضرورت استفاده از ترانسمیتر لودسل

اگرچه خود لودسل وزن را اندازه می‌گیرد، به دلیل ماهیت سیگنال خروجی لودسل، استفاده از ترانسمیتر ضروری است. چون خروجی لودسل برای تجهیزات الکترونیکی عمومی کاربردی نیست و پیش از ورود به سیستم کنترل، باید پردازش شود. مهم‌ترین دلایل استفاده از ترانسمیتر عبارت‌اند از:

تقویت سیگنال

سیگنال خروجی لودسل معمولاً در حد چند میلی‌ولت است. این سیگنال ضعیف حتی از کوچک‌ترین نویز محیطی هم اثر می‌پذیرد و ممکن است باعث نوسان قابل توجه در مقدار اندازه‌گیری شود. اما ترانسمیتر این سیگنال را با استفاده از تقویت‌کننده‌های دقیق به محدوده‌ی استاندارد ولتاژ یا جریان تبدیل می‌کند تا سیستم کنترل بتواند آن را با دقت بالا پردازش کند.

حذف نویز و افزایش دقت

کارخانه‌ها محیط‌هایی مملو از نویز الکترومغناطیسی هستند که می‌توانند توسط تجهیزات مختلف مانند اینورترها، موتورهای الکتریکی، کنتاکتورها، منابع تغذیه سوئیچینگ یا حتی کابل‌های قدرت ایجاد شوند. ترانسمیتر با فیلترهای آنالوگ یا دیجیتال، این اختلالات را حذف می‌کند تا مقدار نمایش یافته پایدار و قابل اعتماد باشد.

تبدیل به سیگنال استاندارد صنعتی

اکثر PLCها و کنترلرهای صنعتی از ورودی‌های استاندارد مانند 4-20mA و 0-10V و ±10V و RS-485 و Modbus RTU و Profibus یا Ethernet (با امکان مشاهده در شبکه محلی یا اینترنت در مدل‌های پیشرفته) پشتیبانی می‌کنند. ترانسمیتر اطلاعات وزن را به یکی از این استانداردها تبدیل می‌کند تا ارتباط با دیگر تجهیزات صنعتی بدون نیاز به سخت‌افزار اضافی انجام شود.

افزایش فاصله انتقال اطلاعات

ارسال مستقیم سیگنال میلی‌ولتی لودسل در مسیرهای طولانی باعث افت کیفیت و افزایش خطا می‌شود. اما خروجی جریان 4-20mA یا ارتباطات دیجیتال می‌توانند اطلاعات را در فاصله‌های طولانی با کمترین تأثیر از نویز منتقل کنند. به همین دلیل در پروژه‌های صنعتی بزرگ، استفاده از ترانسمیتر تقریباً اجتناب‌ناپذیر است.

انجام کالیبراسیون و تنظیمات

بسیاری از ترانسمیترهای مدرن امکاناتی مانند تنظیم صفر (Zero)، تنظیم اسپن (Span)، تعریف ظرفیت لودسل، تنظیم فیلتر دیجیتال، خطی‌سازی خروجی و تعریف واحد اندازه‌گیری دارند. این قابلیت‌ها باعث می‌شوند که سیستم توزین بدون نیاز به تغییرات سخت‌افزاری، متناسب با شرایط مختلف تنظیم شود.

در مجموع، ترانسمیتر لودسل را می‌توان مغز پردازش یک سیستم توزین صنعتی دانست. تجهیزی که سیگنال خام و حساس لودسل را به اطلاعاتی دقیق، پایدار و قابل استفاده برای سیستم‌های کنترلی تبدیل می‌کند.

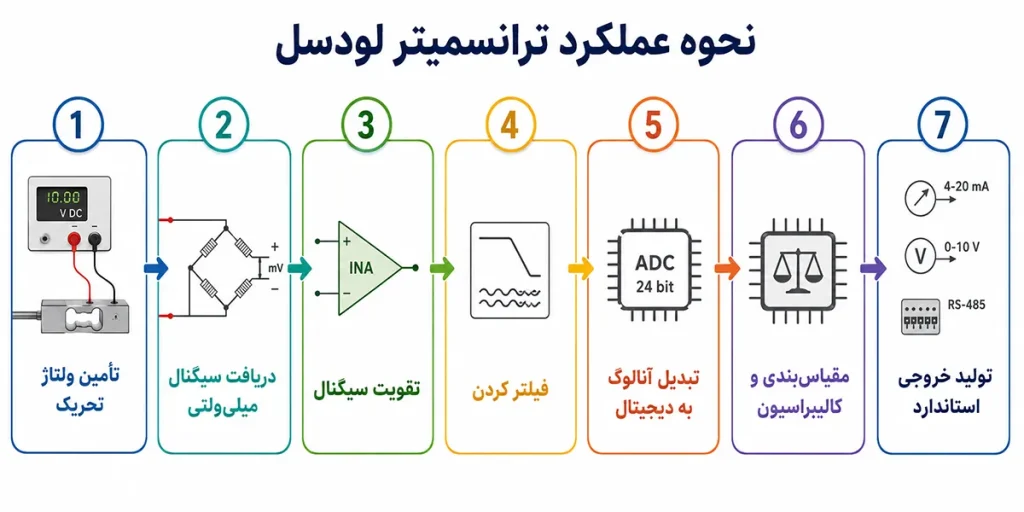

نحوه عملکرد ترانسمیتر لودسل

عملکرد ترانسمیتر را می‌توان به یک زنجیره‌ی پردازش سیگنال تشبیه کرد. هر مرحله وظیفه‌ی مشخصی دارد و خروجی مرحله‌ی قبلی را برای مرحله بعد آماده می‌کند.

1: تأمین ولتاژ تحریک

لودسل‌های استرین گیجی برای تولید سیگنال به یک ولتاژ تحریک (Excitation) پایدار (معمولاً 5 یا 10 ولت DC) نیاز دارند. ترانسمیتر این ولتاژ را با دقت بالا تأمین می‌کند. زیرا هر نوسانی در ولتاژ تغذیه، مستقیماً بر دقت اندازه‌گیری اثر می‌گذارد.

2: دریافت سیگنال میلی‌ولتی

پس از اعمال نیرو، لودسل سیگنال تفاضلی بسیار کوچکی تولید می‌کند. این سیگنال معمولاً از چند میلی‌ولت تا چند ده میلی‌ولت است و مستقیماً برای تجهیزات کنترلی قابل استفاده نیست.

3: تقویت سیگنال

در این مرحله، تقویت‌کننده‌های دقیق (Instrumentation Amplifier) دامنه‌ی سیگنال را چند صد برابر افزایش می‌دهند، بدون آنکه اطلاعات اصلی از بین برود یا اعوجاج قابل توجهی ایجاد شود. این بخش یکی از مهم‌ترین قسمت‌های ترانسمیتر محسوب می‌شود.

4: فیلتر کردن

پس از تقویت، سیگنال از فیلترهای الکترونیکی عبور می‌کند تا نویز ناشی از فرکانس برق شهر، ارتعاشات مکانیکی و تداخلات الکترومغناطیسی حذف شود. در ترانسمیترهای دیجیتال، این عملیات معمولاً توسط پردازنده داخلی انجام می‌شود و امکان تنظیم شدت فیلتر نیز وجود دارد.

در برخی تجهیزات، تنظیم دمپینگ ترانسیمتر نیز برای کاهش نوسانات سریع سیگنال و ایجاد خروجی پایدارتر مورد استفاده قرار می‌گیرد.

5: تبدیل آنالوگ به دیجیتال

در بسیاری از مدل‌های جدید، سیگنال تقویت شده وارد مبدل آنالوگ به دیجیتال (ADC) با دقت بالا می‌شود. این تبدیل امکان پردازش نرم‌افزاری، افزایش دقت، جبران خطا و اعمال الگوریتم‌های مختلف را فراهم می‌کند. مبدل‌های 24 بیتی در بسیاری از ترانسمیترهای صنعتی برای دستیابی به رزولوشن بالا کاربرد دارند.

6: مقیاس‌بندی و کالیبراسیون

پردازنده‌ی داخلی مقدار دریافت‌شده را بر اساس ظرفیت لودسل، ضریب کالیبراسیون، واحد اندازه‌گیری و سایر پارامترهای تنظیم‌شده به مقدار واقعی وزن یا نیرو تبدیل می‌کند.

7: تولید خروجی استاندارد

در پایان، مقدار پردازش شده به یکی از خروجی‌های استاندارد صنعتی تبدیل می‌شود. این خروجی می‌تواند جریان، ولتاژ یا داده‌ی دیجیتال باشد و مستقیماً به PLC، کنترلر، HMI، اسکادا یا سیستم ثبت اطلاعات فرستاده شود.

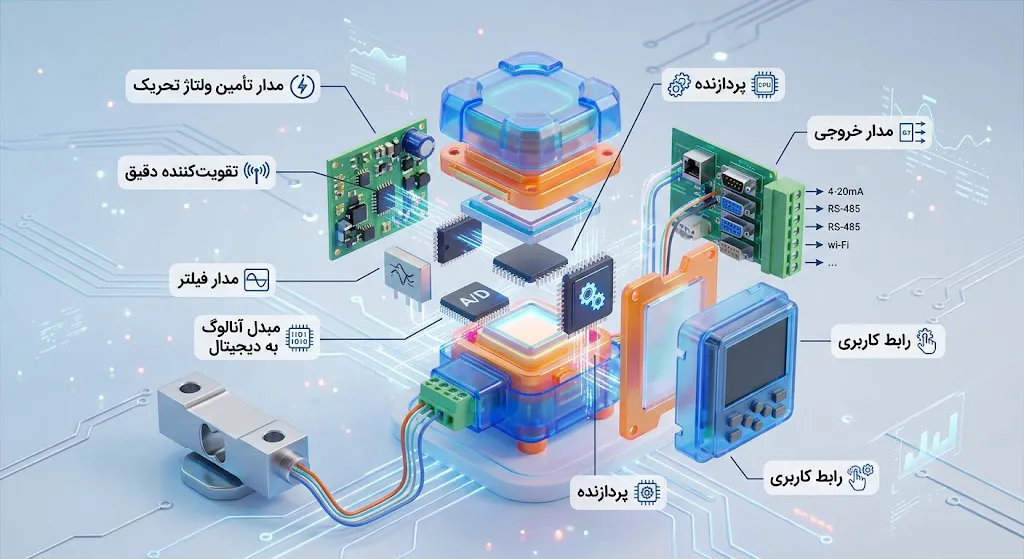

اجزای تشکیل‌دهنده ترانسمیتر لودسل

با وجود آنکه طراحی ترانسمیترها در برندهای مختلف متفاوت است، اما تقریباً همه‌ی آن‌ها از چند بخش اصلی یکسان تشکیل شده‌اند.

مدار تأمین ولتاژ تحریک

این مدار ولتاژ دقیق و پایدار مورد نیاز لودسل را فراهم می‌کند. کیفیت این بخش تأثیر مستقیمی بر دقت اندازه‌گیری دارد.

تقویت‌کننده دقیق

وظیفه‌ی مدار تقویت‌کننده‌ی دقیق (Instrumentation Amplifier)، تقویت سیگنال میلی‌ولتی لودسل با کمترین میزان نویز و اعوجاج است.

مدار فیلتر

این بخش نویزهای محیطی و نوسانات ناخواسته را حذف می‌کند تا خروجی پایدارتر و دقیق‌تر باشد.

مبدل آنالوگ به دیجیتال

در مدل‌های دیجیتال، ADC سیگنال آنالوگ را به داده دیجیتال با رزولوشن بالا تبدیل می‌کند تا امکان پردازش نرم‌افزاری فراهم شود.

پردازنده

پردازنده (Microcontroller یا DSP) عملیات مختلفی مانند کالیبراسیون، خطی‌سازی، تنظیم صفر، جبران خطا، اعمال فیلتر دیجیتال و مدیریت پروتکل‌های ارتباطی را انجام می‌دهد.

مدار خروجی

این بخش وظیفهd تولید خروجی‌های استاندارد مانند 4-20mA و 0-10V و RS-485 و Modbus RTU یا دیگر پروتکل‌های صنعتی را بر عهده دارد تا ترانسمیتر بتواند با تجهیزات مختلف ارتباط برقرار کند.

رابط کاربری

بسیاری از ترانسمیترهای جدید دارای نمایشگر، کلیدهای تنظیم یا نرم‌افزار پیکربندی هستند که امکان کالیبراسیون، مشاهده وضعیت و تنظیم پارامترها را بدون تجهیزات جانبی فراهم می‌کنند.

انواع ترانسمیتر لودسل

ترانسمیترهای لودسل از نظر ساختار، نوع پردازش، نحوه نصب و نوع خروجی در دسته‌های مختلفی قرار می‌گیرند که هر یک برای کاربردهای خاصی طراحی شده‌اند مهم‌ترین انواع ترانسمیترهای لودسل عبارت‌اند از:

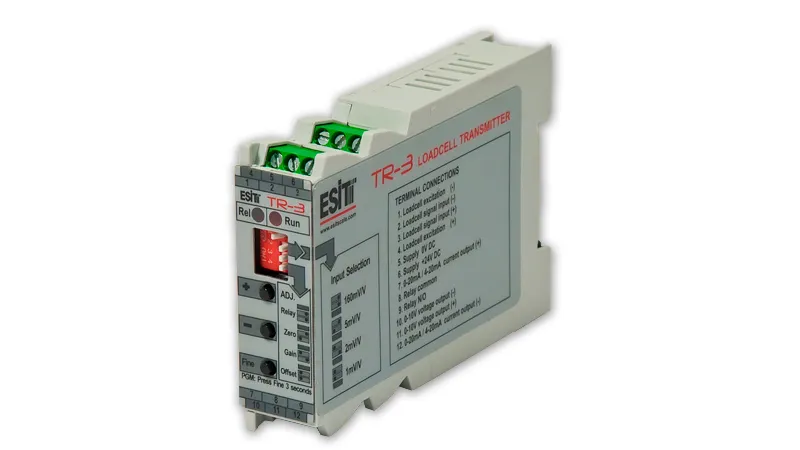

ترانسمیتر آنالوگ (Analog Load Cell Transmitter)

ترانسمیترهای آنالوگ رایج‌ترین و اقتصادی‌ترین نوع هستند. این تجهیزات پس از دریافت سیگنال میلی‌ولتی لودسل، آن را تقویت کرده و به یک خروجی استاندارد آنالوگ مانند 4-20mA یا 0-10V تبدیل می‌کنند.

این نوع ترانسمیتر بیشتر در پروژه‌هایی استفاده می‌شود که PLC یا کنترلر تنها ورودی آنالوگ دارد و نیازی به تبادل اطلاعات پیشرفته نیست. از جمله آن‌ها می‌توان به سیستم‌های توزین مخازن، خطوط انتقال مواد، ماشین‌آلات بسته‌بندی و بسیاری از تجهیزات نیمه‌اتوماتیک اشاره کرد. (برای کسب اطلاعات بیشتر مقاله نحوه اتصال ترانسمیتر به plc را مطالعه کنید.)

قیمت مناسب، نصب و راه‌اندازی ساده، سازگاری با اکثر PLCها و کاربرد برای سیستم‌های کنترل کلاسیک از مهم‌ترین ویژگی‌های آن است. هرچند در آن امکان انتقال اطلاعات محدود است، قابلیت ارسال پارامترهای تشخیصی وجود ندارد و در فواصل بسیار زیاد نسبت به شبکه‌های دیجیتال انعطاف‌پذیری کمتری دارد.

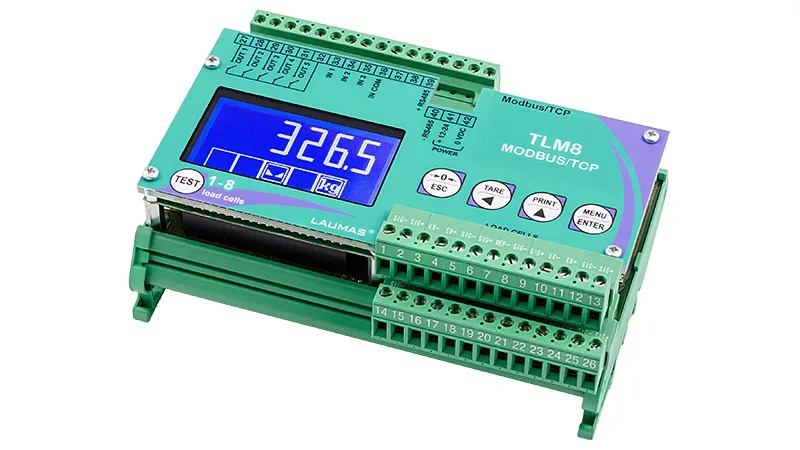

ترانسمیتر دیجیتال (Digital Load Cell Transmitter)

در ترانسمیترهای دیجیتال، پس از تقویت سیگنال، اطلاعات توسط مبدل ADC با دقت بالا دیجیتال شده و سپس توسط یک پردازنده داخلی پردازش می‌شود. خروجی این تجهیزات معمولاً از طریق پروتکل‌های صنعتی مانند Modbus RTU، RS-485، CANopen، Profibus، Profinet یا Ethernet/IP ارسال می‌شود.

این ترانسمیترها نسبت به مدل‌های آنالوگ امکانات بیشتری مانند کالیبراسیون نرم‌افزاری، فیلترهای دیجیتال، جبران خطای دما، تشخیص قطع کابل، ثبت خطاها، مانیتورینگ وضعیت سیستم و امکان ارسال اطلاعات تشخیصی ارائه می‌دهند و در کارخانه‌های مدرن و سیستم‌های اتوماسیون پیشرفته، استفاده از ترانسمیترهای دیجیتال به‌طور چشمگیری افزایش یافته است.

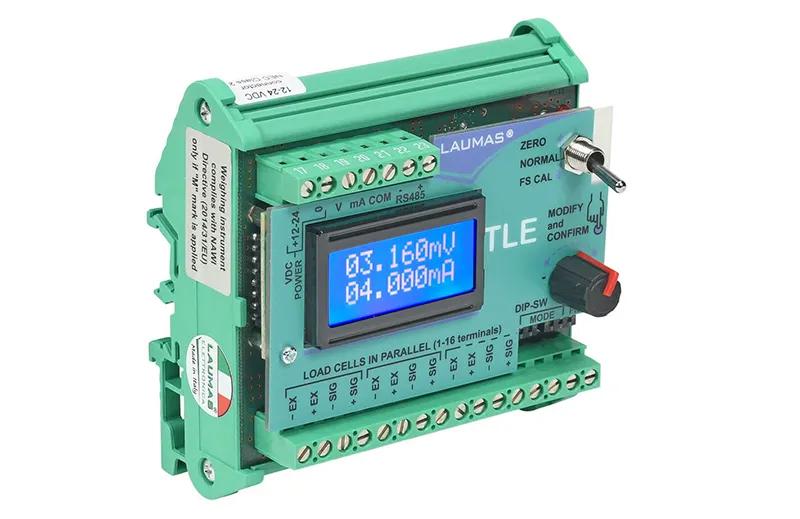

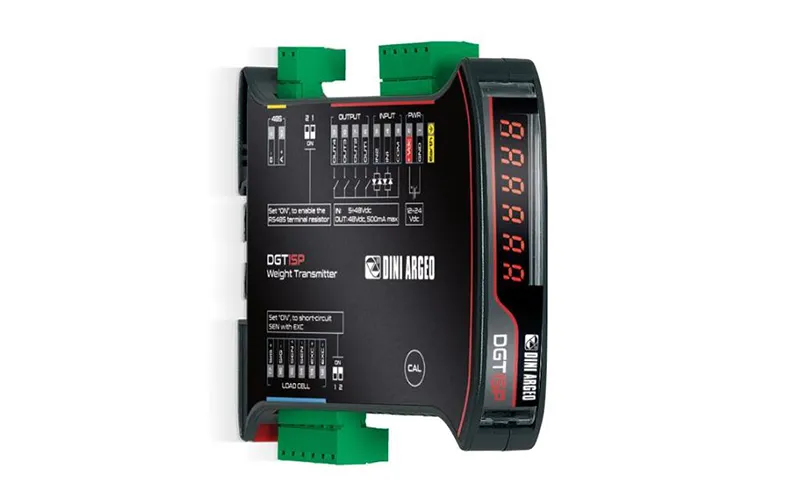

ترانسمیتر ریلی (DIN Rail Transmitter)

این مدل برای نصب داخل تابلو برق طراحی شده و روی ریل استاندارد DIN نصب می‌شود. ابعاد کوچک، سیم‌کشی منظم و سهولت تعمیر و نگهداری از مهم‌ترین مزایای آن هستند. ترانسمیترهای ریلی معمولاً در مواردی مانند تابلوهای PLC، خطوط تولید، سیستم‌های بچینگ، کنترل مخازن و کارخانه‌های فرآوری مواد استفاده می‌شوند.

با توجه به اینکه فضای کمی اشغال می‌کند و نصب آن بسیار ساده است، در بسیاری از پروژه‌های صنعتی، این مدل محبوب‌ترین انتخاب محسوب می‌شود.

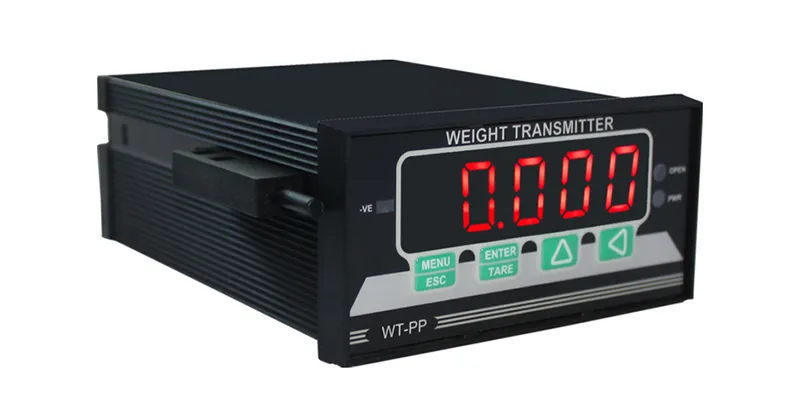

ترانسمیتر پنلی (Panel Mount Transmitter)

این نوع ترانسمیتر لودسل علاوه بر انجام پردازش سیگنال، دارای نمایشگر، کلیدهای تنظیم و رابط کاربری است و روی درب تابلو یا پنل اپراتوری نصب می‌شود.

بسیاری از مدل‌های پنلی امکاناتی مانند نمایش وزن لحظه‌ای، تنظیم صفر و اسپن، آلارم‌های قابل برنامه‌ریزی، خروجی رله، ارتباط با PLC و ذخیره‌ی تنظیمات هم دارند. در ماشین‌آلات بسته‌بندی، سیستم‌های توزین نیمه‌اتوماتیک و دستگاه‌های پرکن، استفاده از این مدل بسیار رایج است.

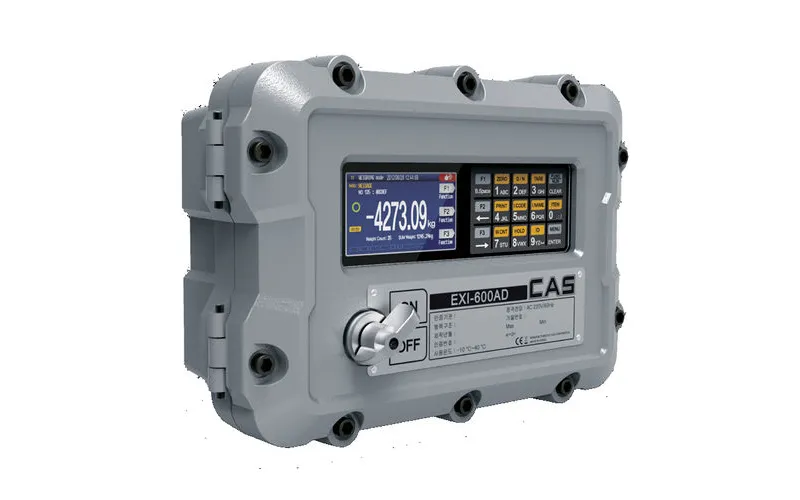

ترانسمیتر ضد انفجار (Explosion Proof Transmitter)

در صنایع نفت، گاز، پتروشیمی، رنگ، حلال‌های شیمیایی و محیط‌هایی که احتمال وجود گازهای قابل اشتعال وجود دارد، استفاده از تجهیزات معمولی مجاز نیست.

ترانسمیترهای ضد انفجار مطابق استانداردهای بین‌المللی مانند ATEX یا IECEx ساخته می‌شوند و به گونه‌ای طراحی شده‌اند که حتی در صورت ایجاد جرقه داخلی، احتمال انفجار محیط به حداقل برسد.

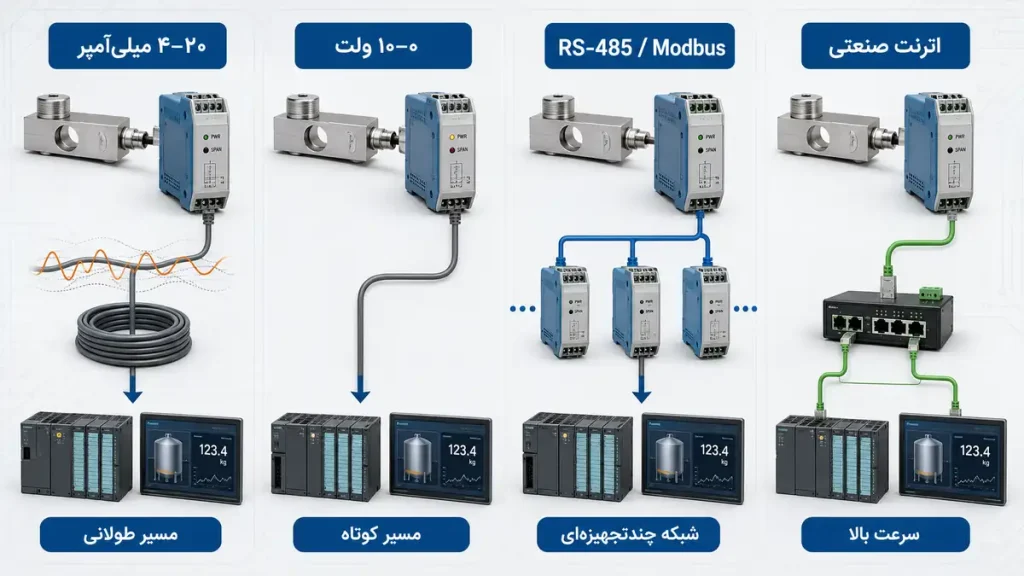

انواع خروجی‌های ترانسمیتر لودسل

یکی از مهم‌ترین معیارهای انتخاب ترانسمیتر، نوع خروجی آن است. خروجی باید با تجهیزات کنترلی، فاصله انتقال داده و شرایط محیطی سازگار باشد.

خروجی جریان 4-20mA

خروجی 4-20 میلی‌آمپر پرکاربردترین استاندارد در اتوماسیون صنعتی محسوب می‌شود. در این روش، مقدار وزن به جریان الکتریکی تبدیل می‌شود. برای نمونه:

• صفر درصد ظرفیت = 4mA
• صد درصد ظرفیت = 20mA

این خروجی مقاومت بالایی در برابر نویز دارد و برای کابل‌های بلند مناسب است. همچنین قابلیت تشخیص قطع سیم (جریان کمتر از 4mA) و پشتیبانی تقریباً تمام PLCها آن را به انتخاب اول بسیاری از مهندسان اتوماسیون تبدیل کرده است.

خروجی ولتاژی 0-10V

در برخی تجهیزات، به جای جریان از ولتاژ استفاده می‌شود. در این حالت:

• صفر وزن = صفر ولت
• حداکثر وزن = 10 ولت

این خروجی مدار ساده و قیمت پایینی دارد و برای فاصله‌های کوتاه مناسب است. با این وجود حساسیت بیشتری به نویز دارد و در کابل‌های بلند با افت ولتاژ همراه خواهد بود. همچنین نسبت به خروجی جریان در محیط‌های صنعتی دقت کمتری دارد. به همین دلیل معمولاً برای تابلوهایی که فاصله کمی با لودسل دارند استفاده می‌شود.

خروجی RS-485

RS-485 یک استاندارد ارتباط سریال صنعتی است که امکان ارتباط چندین تجهیز روی یک شبکه را فراهم می‌کند. انتقال اطلاعات تا صدها متر، مقاومت بالا در برابر نویز، قابلیت اتصال چندین ترانسمیتر روی یک باس و هزینه‌ی پایین سیم‌کشی از مزایای آن است که باعث شده در بسیاری از پروژه‌های کارخانه‌ای، همراه با پروتکل Modbus استفاده شود.

پروتکل Modbus RTU

Modbus یکی از رایج‌ترین پروتکل‌های ارتباطی در صنعت است. در این روش، PLC علاوه بر مقدار وزن می‌تواند اطلاعات دیگری مانند وضعیت دستگاه، خطاهای سیستم، پارامترهای کالیبراسیون، وضعیت لودسل، دمای داخلی و هشدارهای عملکردی را هم دریافت کند. این قابلیت‌ها فرآیند عیب‌یابی و نگهداری را نسبت به سیستم‌های آنالوگ بسیار ساده‌تر می‌کنند.

خروجی Ethernet صنعتی

در کارخانه‌های مدرن، بسیاری از ترانسمیترها از شبکه‌های صنعتی مبتنی بر Ethernet پشتیبانی می‌کنند، از جمله:

• Modbus TCP
• Profinet
• EtherNet/IP
• EtherCAT

این خروجی‌ها سرعت انتقال داده بالا، امکان مانیتورینگ از راه دور و یکپارچگی با سیستم‌های SCADA و MES را فراهم می‌کنند.

تفاوت ترانسمیتر، آمپلی‌فایر و نمایشگر وزن

این سه تجهیز با وجود شباهت عملکردی، وظیفه‌ی متفاوتی دارند. ترانسمیتر لودسل سیگنال را تقویت، پردازش و فیلتر می‌کند و پس از کالیبراسیون، آن را به خروجی استاندارد صنعتی تبدیل می‌کند. بنابراین برای اتصال لودسل به PLC، DCS و سیستم‌های اتوماسیون کاربرد دارد.

آمپلی‌فایر لودسل وظیفه‌ی اصلی تقویت سیگنال را بر عهده دارد و معمولاً امکاناتی مانند پردازش نرم‌افزاری، کالیبراسیون پیشرفته یا ارتباط دیجیتال ندارد. به همین دلیل بیشتر در پروژه‌های ساده استفاده می‌شود.

نمایشگر وزن مقدار وزن را به اپراتور نشان می‌دهد و می‌تواند امکاناتی مانند صفحه‌کلید، حافظه، چاپگر، خروجی رله و ارتباط با PLC داشته باشد. برخی مدل‌ها عملکرد ترانسمیتر را نیز ارائه می‌کنند، اما همه نمایشگرها ترانسمیتر نیستند و همه ترانسمیترها نمایشگر ندارند.

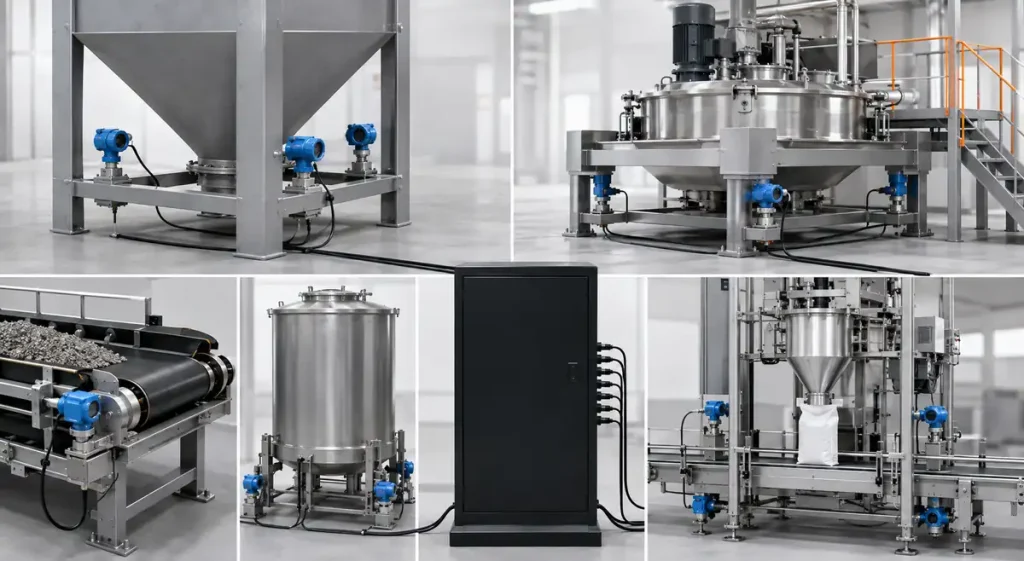

کاربردهای ترانسمیتر لودسل در صنایع مختلف

تقریباً در هر جایی که اندازه‌گیری وزن یا نیرو بخشی از فرآیند تولید، کنترل کیفیت یا اتوماسیون باشد، ترانسمیتر لودسل نقشی کلیدی ایفا می‌کند. مهم‌ترین کاربردهای آن شامل موارد زیر می‌شود.

صنایع غذایی

در خطوط تولید مواد غذایی، دقت در اندازه‌گیری مواد اولیه اهمیت زیادی دارد. ترانسمیترهای لودسل در تجهیزاتی مانند میکسرها، سیستم‌های بچینگ، پرکن‌های اتوماتیک، دستگاه‌های بسته‌بندی و مخازن توزین استفاده می‌شوند تا مقدار مواد اولیه با دقت کنترل شود.

صنایع دارویی و پزشکی

در تولید دارو، حتی اختلاف چند گرم می‌تواند کیفیت محصول را تحت تأثیر قرار دهد. به همین دلیل، ترانسمیترهای با دقت بالا برای کنترل فرآیندهای توزین، ترکیب مواد و پر کردن ظروف دارویی به کار می‌روند. برای اندازه‌گیری نیرو و وزن در دستگاه‌های تست، تجهیزات توان‌بخشی و سامانه‌های اندازه‌گیری دقیق نیز کاربرد زیادی دارد.

صنایع شیمیایی و پتروشیمی

در کارخانه‌های شیمیایی، کنترل دقیق وزن مواد اولیه، افزودنی‌ها و محصولات نهایی ضروری است. علاوه بر این، در محیط‌های دارای گازهای قابل اشتعال از ترانسمیترهای ضد انفجار استفاده می‌شود.

صنایع سیمان، فولاد و معدن

در این صنایع، سیستم‌های توزین نوار نقاله، سیلوها، باسکول‌های کامیون، قیف‌های ذخیره و تجهیزات انتقال مواد همگی به ترانسمیترهای مقاوم و دقیق نیاز دارند تا در شرایط سخت محیطی عملکرد پایدار داشته باشند.

صنایع بسته‌بندی

دستگاه‌های پرکن مایعات، توزین چندهد (Multihead Weigher)، بسته‌بندی مواد پودری و گرانولی و خطوط توزین اتوماتیک برای دستیابی به وزن دقیق هر بسته، از ترانسمیترهای لودسل استفاده می‌کنند.

سیستم‌های توزین مخازن و سیلوها

اندازه‌گیری پیوسته‌ی وزن مخازن و سیلوها از رایج‌ترین کاربردهاست. با اطلاعات ارسال شده توسط ترانسمیتر، سیستم کنترل می‌تواند موجودی مواد، نرخ مصرف و زمان شارژ مجدد را به‌صورت لحظه‌ای مدیریت کند.

باسکول‌ها و سیستم‌های حمل‌ونقل

باسکول‌های جاده‌ای، ریلی و صنعتی، سیستم‌های توزین کانتینر و تجهیزات بارگیری برای انتقال دقیق اطلاعات وزن به نرم‌افزارهای مدیریت، PLC یا سیستم‌های ثبت داده، به ترانسمیترهای لودسل متکی هستند.

آزمایشگاه‌های مهندسی عمران و مکانیک

برای اندازه‌گیری نیرو و بار در آزمایش‌های کشش، فشار، خمش، بارگذاری سازه‌ها و بررسی رفتار مصالح و قطعات مکانیکی استفاده می‌شود. در این کاربردها، ترانسمیتر می‌تواند سیگنال لودسل را به سیستم ثبت داده، رایانه یا تجهیزات کنترل آزمایش منتقل کند.

همچنین در تونل باد و آزمایشگاه‌های آیرودینامیک برای اندازه‌گیری نیروهای واردشده به مدل‌ها، از جمله نیروی پسا، نیروی برآ و نیروهای جانبی کاربرد دارد. سیستم‌های رباتیک و اتوماسیون نیز از آن برای تشخیص نیروی تماس، کنترل گرفتن قطعات و پایش بار واردشده به بازوهای رباتیک استفاده می‌کنند.

با گسترش اتوماسیون صنعتی و حرکت کارخانه‌ها به سمت صنعت 4.0 (Industry 4.0) نقش ترانسمیترهای لودسل نیز از یک مبدل ساده سیگنال فراتر رفته است. امروزه بسیاری از این تجهیزات علاوه بر اندازه‌گیری وزن، بخشی از شبکه‌ی هوشمند کارخانه محسوب می‌شوند و اطلاعات ارزشمندی را برای کنترل فرآیند، تحلیل داده و نگهداری پیشگیرانه در اختیار سیستم‌های مدیریتی قرار می‌دهند.

مزایای ترانسمیتر لودسل

استفاده از ترانسمیتر لودسل در سیستم‌های توزین صنعتی، علاوه بر افزایش دقت اندازه‌گیری، امکان یکپارچه‌سازی تجهیزات اندازه‌گیری با سیستم‌های اتوماسیون را نیز فراهم می‌کند. مهم‌ترین مزایای آن عبارت‌اند از:

• افزایش دقت اندازه‌گیری و کاهش تأثیر نویزهای الکتریکی
• تبدیل سیگنال میلی‌ولتی لودسل به خروجی‌های استاندارد صنعتی
• امکان اتصال مستقیم به PLC، HMI، DCS و سیستم‌های SCADA
• پشتیبانی از پروتکل‌های ارتباطی صنعتی مانند Modbus و RS-485
• افزایش فاصله مجاز انتقال اطلاعات بدون افت کیفیت سیگنال
• امکان انجام کالیبراسیون، تنظیم صفر (Zero) و اسپن (Span)
• بهبود پایداری اندازه‌گیری در محیط‌های صنعتی
• کاهش خطاهای ناشی از تداخلات الکترومغناطیسی
• نصب و راه‌اندازی آسان در تابلوهای برق و سیستم‌های اتوماسیون
• قابلیت استفاده در انواع سیستم‌های توزین

نکات مهم هنگام انتخاب ترانسمیتر لودسل

از آنجا که انتخاب ترانسمیتر مناسب، تأثیر مستقیمی بر عملکرد و دقت سیستم توزین دارد، پیش از خرید باید مشخصات فنی لودسل و نیازهای سیستم کنترل به‌دقت بررسی شوند. مهم‌ترین معیارهای انتخاب عبارت‌اند از:

• نوع خروجی: ابتدا بررسی کنید PLC یا کنترلر از چه نوع ورودی پشتیبانی می‌کند. در بسیاری از پروژه‌ها خروجی 4-20mA بهترین انتخاب است، اما در برخی کاربردها ممکن است خروجی 0-10V یا پروتکل‌های دیجیتال مانند Modbus RTU مناسب‌تر باشند.
• تعداد لودسل‌های متصل: برخی ترانسمیترها تنها از یک لودسل پشتیبانی می‌کنند، در حالی که برخی مدل‌ها امکان اتصال چندین لودسل را به‌صورت هم‌زمان دارند.
• دقت و رزولوشن: در کاربردهایی مانند صنایع دارویی، غذایی یا سیستم‌های بچینگ، انتخاب ترانسمیتر با دقت و رزولوشن بالا اهمیت زیادی دارد.
• شرایط محیطی: اگر تجهیز در محیط‌های مرطوب، پرگردوغبار یا دارای لرزش نصب می‌شود، باید به درجه حفاظت (IP)، محدوده دمای کاری و مقاومت مکانیکی دستگاه توجه کرد.
• قابلیت‌های ارتباطی: در سیستم‌های اتوماسیون مدرن، وجود درگاه‌های ارتباطی مانند RS-485 یا Ethernet می‌تواند توسعه و عیب‌یابی سیستم را ساده‌تر کند.

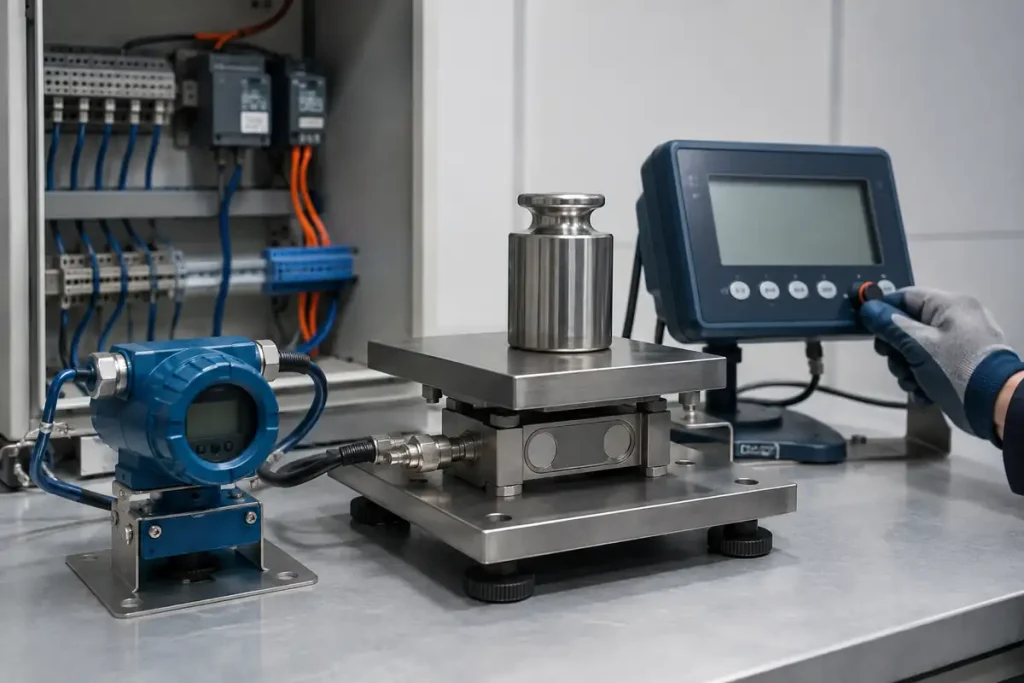

شیوه‌ی نصب و کالیبراسیون ترانسمیتر لودسل

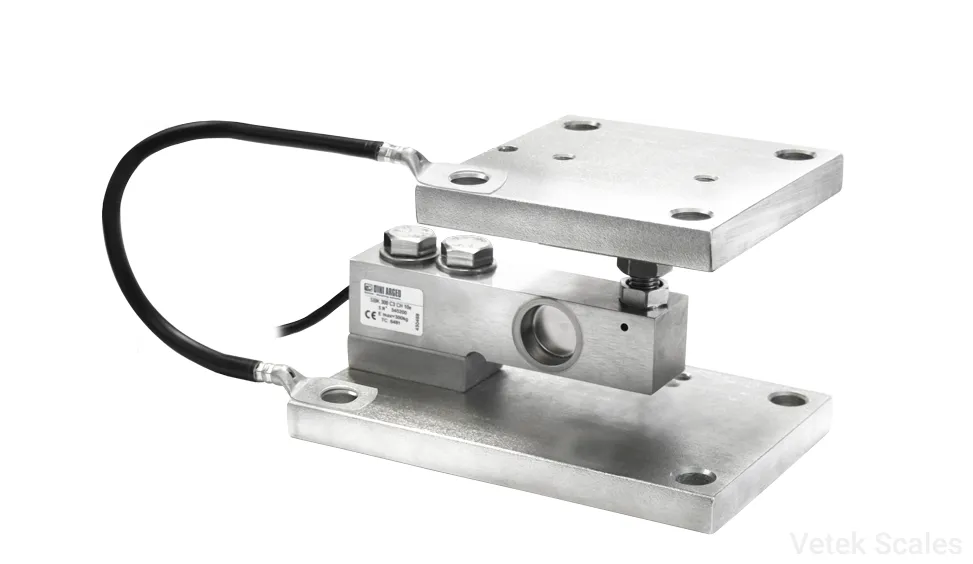

برای دستیابی به اندازه‌گیری دقیق، نصب صحیح و وایرینگ ترانسمیتر و کالیبراسیون مناسب آن اهمیت زیادی دارد. در مرحله نخست، لودسل باید مطابق دستورالعمل سازنده به ترانسمیتر متصل شود و از کابل‌های شیلددار برای کاهش نویز استفاده شود. همچنین توصیه می‌شود که کابل‌های سیگنال از کابل‌های قدرت و تجهیزات تولیدکننده نویز فاصله داشته باشند.

پس از پایان سیم‌کشی، نوبت به کالیبراسیون سیستم می‌رسد. در این مرحله ابتدا مقدار صفر بدون اعمال بار تنظیم می‌شود. سپس با یک وزنه‌ی مرجع یا بار استاندارد، مقدار اسپن تنظیم شده تا خروجی ترانسمیتر با وزن واقعی مطابقت داشته باشد.

همچنین بخوانید: نصب ترانسمیتر دما

در بسیاری از ترانسمیترهای دیجیتال، این فرآیند از طریق نمایشگر یا نرم‌افزار پیکربندی انجام می‌شود و امکان ذخیره‌ی تنظیمات برای استفاده‌های بعدی هم وجود دارد. پس از کالیبراسیون، بهتر است عملکرد سیستم با چند وزن مختلف بررسی شود تا از صحت اندازه‌گیری در کل محدوده‌ی کاری اطمینان حاصل شود.

جمع‌بندی

ترانسمیتر لودسل از مهم‌ترین اجزای سیستم‌های توزین صنعتی است که وظیفه‌ی دریافت، تقویت، پردازش و تبدیل سیگنال ضعیف لودسل به خروجی‌های استاندارد را بر عهده دارد. بدون استفاده از آن، انتقال دقیق اطلاعات وزن به سیستم‌های کنترل و نرم‌افزارهای مانیتورینگ در بسیاری از کاربردهای صنعتی امکان‌پذیر نیست.

امروزه تنوع بالای ترانسمیترهای لودسل از نظر نوع نصب، روش ارتباطی و توان پردازشی، امکان استفاده از آن‌ها را در صنایع مختلف فراهم کرده است. می‌توان گفت که انتخاب ترانسمیتر متناسب با نوع لودسل، شرایط محیطی و نیازهای سیستم کنترل، علاوه بر افزایش دقت اندازه‌گیری، موجب بهبود عملکرد، پایداری و بهره‌وری کل سیستم توزین خواهد شد.

سؤالات متداول

آیا می‌توان لودسل را بدون ترانسمیتر به PLC متصل کرد؟

در اغلب موارد خیر. خروجی لودسل در حد میلی‌ولت است و برای اکثر PLCها قابل استفاده نیست؛ بنابراین به ترانسمیتر یا ماژول اختصاصی لودسل نیاز خواهد بود.

متداول‌ترین خروجی ترانسمیتر لودسل چیست؟

در کاربردهای صنعتی، خروجی 4-20 میلی‌آمپر به دلیل مقاومت بالا در برابر نویز و امکان انتقال اطلاعات در فواصل طولانی، رایج‌ترین گزینه محسوب می‌شود.

آیا یک ترانسمیتر می‌تواند به چند لودسل متصل شود؟

بله. بسیاری از مدل‌های صنعتی امکان اتصال هم‌زمان چند لودسل را دارند و در سیستم‌هایی مانند باسکول‌ها، مخازن و سیلوها مورد استفاده قرار می‌گیرند.

تفاوت ترانسمیتر و نمایشگر وزن چیست؟

ترانسمیتر وظیفه پردازش و تبدیل سیگنال لودسل را بر عهده دارد، در حالی که نمایشگر وزن برای نمایش مقدار اندازه‌گیری‌شده به اپراتور استفاده می‌شود. برخی نمایشگرهای صنعتی هر دو قابلیت را به‌صورت هم‌زمان ارائه می‌کنند.
