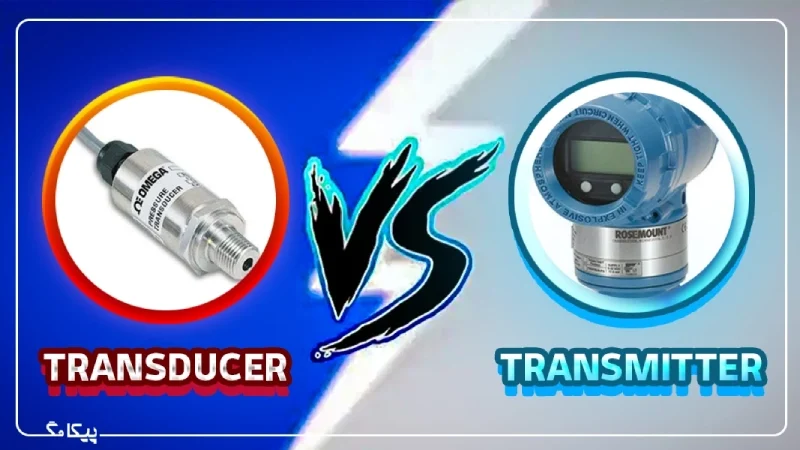

تفاوت ترانسمیتر و ترانسدیوسر

ترانسمیتر و ترانسدیوسر هر دو برای تبدیل کمیت‌های فیزیکی مانند فشار، دما، سطح و نیرو به سیگنال قابل‌اندازه‌گیری استفاده می‌شوند، اما وظیفه و نوع خروجی آن‌ها یکسان نیست. ترانسدیوسر کمیت فیزیکی مانند فشار، دما یا نیرو را به یک سیگنال الکتریکی تبدیل می‌کند، اما ترانسمیتر این سیگنال را پردازش و به خروجی استانداردی مانند ۴ تا ۲۰ میلی‌آمپر تبدیل می‌کند تا برای انتقال به PLC، DCS یا سیستم کنترل مناسب باشد. البته این تفاوت در همه کاتالوگ‌ها به‌صورت یکسان تعریف نمی‌شود و مشخصات فنی هر تجهیز باید از روی دیتاشیت بررسی شود.

اگر می‌خواهید بدانید فرآیند تبدیل یک تغییر فیزیکی به یک سیگنال استاندارد صنعتی دقیقا چگونه انجام می‌ شود یا به دنبال کالبدشکافی فنی ساختار داخلی و نوع سیگنال‌ دهی این تجهیزات هستید، در این مقاله به بررسی تفاوت ترانسمیتر و ترانسدیوسر می پردازیم و یک مقایسه جامع و فنی را پیش روی شما قرار می‌ دهیم.

خرید ابزار دقیق، نیاز به اطمینان از اصالت و کیفیت برندهای جهانی دارد. پیکاتک به عنوان یک فروشگاه تخصصی ابزار دقیق، مجموعه‌ ای کامل از انواع ترانسدیوسرها و ترانسمیترهای فشار، دما، سطح و جریان را از معتبرترین برندهای بین‌ المللی گردآوری کرده است. برای کسب اطلاعات بیشتر تماس بگیرید.

ترانسدیوسر چیست؟

ترانسدیوسر، یکی از انواع تجهیزات ابزار دقیق است که به عنوان هسته مرکزی محسوب می شود. در تعریفی ساده، هر وسیله‌ ای که انرژی را از شکلی به شکل دیگر تبدیل می‌ کند، یک ترانسدیوسر است. در حوزه ابزار دقیق، تمرکز بر روی تبدیل یک کمیت فیزیکی غیر الکتریکی به یک سیگنال الکتریکی است.

ترانسدیوسر معمولاً کمیت فیزیکی مانند فشار، دما، نیرو، سطح یا جابه‌جایی را به یک سیگنال الکتریکی تبدیل می‌کند. این سیگنال می‌تواند میلی‌ولت، ولتاژ، مقاومت، ظرفیت خازنی، فرکانس یا سیگنال دیجیتال باشد. نوع خروجی به ساختار ترانسدیوسر و کاربرد آن بستگی دارد و الزاماً همیشه غیر استاندارد یا ضعیف نیست. این سیگنال خروجی، نشان‌ دهنده میزان کمیت اندازه‌ گیری شده است، اما غالبا برای انتقال در مسافت‌ های طولانی یا اتصال مستقیم به کنترلرها (مانند PLC یا DCS) مناسب نیست، زیرا نویز پذیری بالایی دارد و سطح آن پایین است.

وظیفه اصلی ترانسدیوسر، “احساس کردن” (Sensing) و “تبدیل اولیه” (Primary Conversion) است. به این صورت که ترانسدیوسر مستقیما با فرآیند در تماس است و تغییرات فیزیکی را به سرعت و با دقت بالا حس می‌ کند. این تغییرات فیزیکی به یک سیگنال الکتریکی تبدیل می‌ شوند. برای مثال، افزایش دما باعث تولید ولتاژ میلی‌ ولتی در یک ترموکوپل می‌ شود. به زبان ساده، ترانسدیوسر همان سنسور یا بخش حساس ابزار است که داده‌ های دنیای واقعی را به زبان الکترونیک (اما در سطح خام) ترجمه می‌ کند.

خروجی ترانسدیوسرها به دلیل ماهیت تبدیل اولیه، عموما به شکل سیگنال‌ های الکتریکی “خام” و با دامنه پایین است که برای پردازش و انتقال مستقیم مناسب نیستند. این خروجی‌ ها می‌ تواند به صورت ولتاژ باشد که اغلب در حد میلی‌ ولت (mV) است، مانند خروجی یک ترموکوپل که حرارت (دما) را مستقیما به این سیگنال ولتاژی بسیار پایین تبدیل می‌ کند.

نوع دیگر خروجی، مقاومت (Resistance) است، مانند خروجی یک RTD (مانند PT100) یا استرین گیج، که در آن کمیت فیزیکی (مانند دما یا فشار) به تغییرات مقاومتی (اهم) تبدیل می‌ شود. در برخی سنسورهای فشار یا سطح، خروجی می‌ تواند به شکل ظرفیت خازنی باشد و گاهی در سنسورهای سرعت یا جریان، خروجی به صورت فرکانس مشاهده می‌ شود.

کاربردها:

• به عنوان بخش سنسور داخلی در ساختار ترانسمیترهای پیشرفته.
• در ترموکوپل‌ ها و RTD ها برای اندازه‌ گیری دما.
• در لودسل‌ ها (Load Cells) و ترازوهای الکترونیکی برای سنجش وزن و نیرو.
• در میکروفون‌ ها (تبدیل انرژی صوتی به سیگنال الکتریکی).
• در بلندگوها (تبدیل انرژی الکتریکی به صوتی).

ترانسمیتر چیست؟

ترانسمیتر، بخش مکمل و حیاتی در حلقه‌ های کنترلی مدرن است که وظیفه دارد داده‌ های خام اندازه‌ گیری شده را قابل استفاده و انتقال کند. در تعریف ساده، ترانسمیتر یک دستگاه الکترونیکی است که سیگنال خروجی ترانسدیوسر را گرفته، آن را پردازش کرده و برای ارسال به مسافت‌ های طولانی یا اتصال به سیستم کنترل مرکزی، آماده می‌ کند.

وظیفه اصلی ترانسمیتر، “پردازش” و “انتقال” قابل اعتماد اطلاعات است. این دستگاه سیگنال ضعیف و خام ترانسدیوسر را گرفته، آن را تقویت کرده و از نویز ایزوله می‌ کند تا خوانش دقیق‌ تری به دست آید. مهم‌ ترین کارکرد آن استانداردسازی است؛ یعنی تبدیل سیگنال خام (مانند mV یا اهم) به یک سیگنال استاندارد صنعتی (مانند ۴ تا ۲۰ میلی‌ آمپر) که بدون توجه به نوع سنسور، توسط کنترلرها قابل درک باشد. به زبان ساده، ترانسمیتر مانند یک “مترجم و راننده” عمل می‌ کند که زبان خام سنسور را به زبان استاندارد سیستم کنترل ترجمه کرده و سپس آن را با قدرت و امنیت به مقصد می‌ رساند تا امکان انتقال موثر داده در مسافت‌ های طولانی فراهم شود.

خروجی ترانسمیترها سیگنال‌ های آنالوگ و دیجیتالی هستند که به صورت بین‌ المللی استاندارد شده و در صنعت قابل اعتمادند. سیگنال ۴ تا ۲۰ میلی‌آمپر به دلیل حساسیت کمتر نسبت به نویز و افت سیگنال، در محدوده مجاز حلقه و با رعایت مشخصات منبع تغذیه و بار، برای انتقال صنعتی بسیار پرکاربرد است. با این حال، این سیگنال نیز کاملاً مستقل از طول کابل نیست و باید محدودیت‌های مدار در دیتاشیت بررسی شود. اما به صورت کلی رایج‌ ترین نوع، سیگنال جریانی ۴ تا ۲۰ میلی‌آمپر (mA) و سیگنال ولتاژی ۰ تا ۱۰ ولت DC  است. در برخی ترانسمیترها، تنظیماتی مانند دمپینگ ترانسمیتر برای کاهش نوسان و پایدارکردن خروجی نیز وجود دارد.

به عنوان مثال، ترانسمیتر فشار سیگنال میلی‌ ولتی سنسور فشار را به خروجی ۴ تا ۲۰ میلی‌ آمپر تبدیل می‌ کند یا ترانسمیتر دما سیگنال مقاومتی (اهم) RTD را استاندارد سازی کرده و ارسال می‌ کند. همچنین، لازم به ذکر است که بسیاری از ترانسمیترهای مدرن، خود شامل یک ترانسدیوسر داخلی (سنسور) هستند و به عنوان یک واحد کامل اندازه‌ گیری و ارسال عمل می‌ کنند.

کاربردها:

• اتصال مستقیم به PLC/DCS: تامین سیگنال استاندارد و قابل قبول برای ورودی‌ های کارت‌ های کنترلی.
• اندازه‌ گیری در فواصل طولانی: غلبه بر مشکل افت ولتاژ و نویز پذیری با استفاده از خروجی جریانی (۴-۲۰mA).
• ایزوله‌ سازی الکتریکی: فراهم کردن ایزولاسیون میان حلقه سنسور و مدار کنترل.
• نظارت و کنترل فرآیند: نصب در انواع خطوط لوله، مخازن و کوره‌ ها برای ارسال اطلاعات دقیق به اتاق کنترل.

جدول مقایسه ترانسمیتر و ترانسدیوسر

مثال اتصال ترانسمیتر دو سیمه ۴ تا ۲۰ میلی‌آمپر

در یک مدار رایج دو سیمه، ترانسمیتر از جریان حلقه برای تغذیه و ارسال سیگنال اندازه‌گیری استفاده می‌کند. اتصال کلی مدار به شکل زیر است:

مثبت منبع ۲۴ ولت → ترمینال مثبت ترانسمیتر

ترمینال منفی ترانسمیتر → ورودی مثبت آنالوگ PLC

ورودی منفی آنالوگ PLC → منفی منبع تغذیه

در این مدار، جریان حلقه معمولاً بین ۴ تا ۲۰ میلی‌آمپر تغییر می‌کند. مقدار ۴ میلی‌آمپر کمینه و ۲۰ میلی‌آمپر بیشینه محدوده اندازه‌گیری را نشان می‌دهد. برای استفاده از ارتباط HART، ممکن است به مقاومت بار مناسب مانند ۲۵۰ اهم نیاز باشد؛ مقدار دقیق مقاومت باید بر اساس دیتاشیت ترانسمیتر، منبع تغذیه و کارت ورودی بررسی شود.

برای درک آسان‌ تر نقش این دو تجهیز در صنعت، می‌ توان از قیاس یک سیستم خبری استفاده کرد: ترانسدیوسر نقش “خبرنگار” را دارد که مستقیما در محل فرآیند (حادثه) حضور داشته و وقایع (تغییرات فیزیکی) را حس می‌ کند و اطلاعات را به صورت خام، ضعیف و غیراستاندارد (مانند یک یادداشت دست‌نویس یا سیگنال‌ های mV) ثبت می‌ کند.

در مقابل، ترانسمیتر نقش “مخابره‌ کننده” یا “پخش‌ کننده سیگنال” را بر عهده دارد؛ او اطلاعات خام خبرنگار را دریافت، تقویت و ویرایش می‌ کند و سپس آن را به یک فرمت استاندارد (مانند یک پیام رادیویی قوی و استاندارد شده) تبدیل کرده و با قدرت بالا در مسافت‌ های طولانی (به سمت اتاق کنترل) ارسال می‌ کند تا گیرنده‌ های مختلف بتوانند آن را به صورت دقیق و بدون نویز دریافت و درک کنند.

بنابراین، ترانسدیوسر فقط حس می‌ کند و تبدیل اولیه را انجام می‌ دهد، در حالی که ترانسمیتر سیگنال اولیه را برای پردازش و انتقال قابل اعتماد، استانداردسازی و آماده می‌ کند.

چگونه بین ترانسمیتر و ترانسدیوسر انتخاب کنیم؟

در این بخش فاکتورهایی را معرفی می کنیم تا براساس آن ها بتوانید بین ترانسمیتر و ترانسدیوسر یکی را انتخاب کنید:

🔹فاصله انتقال

اگر فاصله بین سنسور و سیستم کنترل کوتاه و در حد چند متر باشد، و کارت ورودی PLC یا DCS بتواند سیگنال موردنظر مانند میلی‌ولت، اهم یا ترموکوپل را مستقیماً بخواند، استفاده از ترانسدیوسر به همراه یک کارت ورودی آنالوگ پیشرفته با قابلیت تقویت و linearization می‌تواند کافی باشد. در مسیرهای طولانی (ده ها یا صد متر) یا محیط‌های پرنویز، معمولاً استفاده از ترانسمیتر با خروجی استاندارد انتخاب مطمئن‌تری است. زیرا خروجی ۴ تا ۲۰ میلی‌ آمپر آن، سیگنال را در برابر نویز و افت ولتاژ مقاوم می‌ کند.

🔹میزان نویز محیط

در محیط‌ های با نویز الکترومغناطیسی بالا (نزدیکی به موتورها، کابل‌ های قدرت یا وریبل اسپید درایوها – VFD)، حتما باید از ترانسمیتر استفاده کرد تا سیگنال تقویت و ایزوله شده به کنترلر برسد. در محیط‌ های با نویز پایین و تمیز، ترانسدیوسر می‌ تواند عملکرد قابل قبولی داشته باشد.

🔹بودجه

در یک نگاه کلی، خرید و نصب ترانسدیوسر (سنسور تنها) ارزان‌ تر است. اما باید هزینه کارت‌ های ورودی گران‌ تر و سیم‌ کشی عایق‌ تر را نیز در نظر گرفت. ترانسمیتر هزینه اولیه بالاتری دارد، اما می‌ تواند در مجموع با ساده‌ سازی کارت‌ های ورودی و کاهش هزینه‌ های نویزگیری، در درازمدت مقرون‌ به‌ صرفه‌ تر باشد.

🔹نیاز به قابلیت‌ های ارتباطی و تشخیصی

اگر نیاز به امکاناتی مانند کالیبراسیون از راه دور، داده‌ های تشخیصی (Diagnostic) یا ارتباط دوطرفه دارید، حتما باید از ترانسمیترهای دیجیتال یا HART استفاده کنید. ترانسدیوسرها فاقد این قابلیت‌ های هوشمند هستند.

🔹نوع و پیچیدگی سیستم کنترل

اگر ورودی‌ های کارت‌ های PLC یا DCS شما فقط سیگنال‌ های استاندارد (۴-۲۰ mA یا ۰-۱۰ V) را قبول می‌ کنند، باید از ترانسمیتر استفاده کنید. اگر کنترلر شما دارای کارت‌ های ورودی تخصصی برای خواندن مستقیم سیگنال‌ های ضعیف (مانند کارت‌های Thermocouple Input) است، می‌ توان به استفاده از ترانسدیوسر اکتفا کرد.

نتیجه گیری

در نهایت، تفاوت ترانسمیتر و ترانسدیوسر، تفاوت میان حس کردن و ارتباط برقرار کردن است. در حالی که ترانسدیوسر به عنوان خط مقدم اندازه‌ گیری، تغییرات فیزیکی را به سیگنالی خام و اولیه تبدیل می‌ کند، ترانسمیتر با تقویت و استانداردسازی آن سیگنال، پلی مطمئن و پایدار میان دنیای فیزیکی و سیستم‌ های کنترل هوشمند می‌ سازد تا داده‌ ها بدون افت و نویز به مقصد برسند. درک درست این تفاوت‌ ها به شما کمک می‌ کند تا بر اساس فاصله، دقت مورد نیاز و شرایط محیطی پروژه، تصمیمی مهندسی و بهینه بگیرید.

برای انتخاب نهایی، فقط به نام ترانسمیتر یا ترانسدیوسر توجه نکنید. محدوده اندازه‌گیری، دقت، نوع خروجی، منبع تغذیه، طول کابل، شرایط نویزی محیط و نوع کارت ورودی PLC یا DCS باید با یکدیگر بررسی شوند.
