اتصال صحیح ترانسمیتر به PLC برای دریافت دقیق اطلاعاتی مثل فشار، دما، فلو و سطح اهمیت زیادی دارد؛ یک سیم کشی اشتباه می تواند باعث خطای اندازهگیری، نمایش مقدار نادرست یا حتی آسیب به تجهیزات شود. در این راهنما، نحوه اتصال ترانسمیتر به PLC را از شناخت نوع سیگنال و انتخاب کارت آنالوگ تا سیم کشی و تنظیم ورودی PLC بررسی می کنیم و تفاوت اتصال دو سیمه و چهار سیمه را توضیح می دهیم.
پیکاتک با ارائه انواع تجهیزات اتوماسیون صنعتی، ترانسمیترها، PLC و کارت های ورودی آنالوگ، راهکارهای موردنیاز برای اندازه گیری و کنترل دقیق فرآیندهای صنعتی را در اختیار شما قرار می دهد.
ترانسمیتر چیست و چه نقشی در اتصال به PLC دارد؟
ترانسمیتر یکی از تجهیزات مهم ابزار دقیق است که یک کمیت فیزیکی مانند فشار، دما، جریان سیال یا سطح مخزن را اندازه گیری و آن را به یک سیگنال استاندارد قابل دریافت برای سیستم کنترل تبدیل می کند. PLC این سیگنال را از طریق کارت ورودی دریافت کرده، مقدار آن را پردازش می کند و بر اساس برنامه کنترلی، فرمان مناسب را به تجهیزات دیگر می دهد.
برای مثال، یک ترانسمیتر فشار ممکن است فشار ۰ تا ۱۰ بار را به سیگنال 4-20mA تبدیل کند. در این حالت، PLC با دریافت جریان ۴ تا ۲۰ میلیآمپر می تواند مقدار فشار فرآیند را محاسبه و در برنامه کنترلی استفاده کند.
🔹تفاوت ترانسمیتر و سنسور
سنسور معمولا وظیفه تشخیص یا اندازهگیری یک کمیت فیزیکی را بر عهده دارد؛ اما ترانسمیتر علاوه بر اندازهگیری، سیگنال خروجی را به یک مقدار استاندارد و مناسب برای انتقال به سیستم کنترل تبدیل می کند:
- سنسور → اندازهگیری کمیت فیزیکی → تولید سیگنال خام
- ترانسمیتر → اندازهگیری + تبدیل سیگنال → ارسال سیگنال استاندارد به PLC
در تجهیزات صنعتی امروزی، مرز میان این دو اصطلاح همیشه کاملا یکسان نیست. بنابراین هنگام سیم بندی ترانسمیتر فشار باید مشخصات خروجی واقعی تجهیز را از دیتاشیت آن بررسی کرد و صرفا بر اساس نام تجهیز تصمیم نگرفت.
🔹انواع ترانسمیتر پرکاربرد در صنعت
- ترانسمیتر فشار: برای اندازه گیری فشار گازها و سیالات در خطوط، مخازن و تجهیزات فرآیندی
- ترانسمیتر دما: برای اندازه گیری دما و تبدیل آن به خروجی استاندارد مانند 4-20mA
- ترانسمیتر فلو: برای اندازه گیری دبی سیال؛ از جمله فلومتر مغناطیسی، فلومتر ورتکس، آلتراسونیک و حرارتی
- ترانسمیتر سطح: برای اندازه گیری سطح مواد در مخازن و سیلوها با فناوری هایی مانند راداری، التراسونیک یا هیدرواستاتیک
نوع ترانسمیتر، نوع خروجی و نحوه تامین تغذیه آن، سه عامل اصلی در انتخاب روش اتصال به PLC هستند.

انواع سیگنال خروجی ترانسمیتر و سازگاری آن با PLC
پیش از اتصال ترانسمیتر به PLC، باید مشخص شود خروجی آن جریانی، ولتاژی یا دیجیتال است. کارت ورودی PLC نیز باید دقیقا با همین نوع سیگنال سازگار باشد؛ برای مثال، خروجی 4-20mA باید به ورودی آنالوگ جریانی متصل شود و نباید آن را مستقیما به یک ورودی ولتاژی متصل کرد.
🔹سیگنال جریانی 4-20mA و 0-20mA
سیگنال 4-20mA یکی از رایج ترین استانداردها برای انتقال اطلاعات ترانسمیتر در سیستم های صنعتی است. برای نمونه، اگر ترانسمیتر فشار محدوده ۰ تا ۱۰ بار داشته باشد:
| فشار اندازه گیری شده | سیگنال خروجی |
|---|---|
| ۰ بار | 4mA |
| ۲.۵ بار | 8mA |
| ۵ بار | 12mA |
| ۷.۵ بار | 16mA |
| ۱۰ بار | 20mA |
مزیت مهم 4-20mA این است که ۴ میلی آمپر بهعنوان نقطه صفر زنده (Live Zero) در نظر گرفته می شود؛ بنابراین اگر جریان تقریبا به صفر برسد، می توان احتمال قطعی سیم یا خرابی حلقه جریان را تشخیص داد. در سیگنال 0-20mA، مقدار صفر فرآیند با صفر میلی آمپر نمایش داده می شود و تشخیص این خطاها دشوارتر است. به همین دلیل، 4-20mA در بسیاری از کاربردهای صنعتی انتخاب رایج تری است. یکی از دلایل اصلی ترجیح این سیگنال در مسیرهای طولانی نیز مقاومت بهتر حلقه جریان در برابر افت ولتاژ ناشی از مقاومت کابل است.
🔹سیگنال ولتاژی (0-10V و 0-5V)
برخی ترانسمیترها خروجی ولتاژی تولید می کنند؛ از جمله 0-10V یا 0-5V. در این حالت، کارت ورودی PLC باید دارای ورودی آنالوگ ولتاژی متناسب با محدوده خروجی ترانسمیتر باشد. هر خروجی ولتاژی را نمی توان به هر کارت آنالوگ متصل کرد؛ پیش از سیم کشی باید مشخصات فنی ترانسمیتر و محدوده ورودی کارت PLC با یکدیگر تطبیق داده شوند.
🔹پروتکل های دیجیتال؛ HART، پروفی باس و مدباس
برخی ترانسمیترهای پیشرفته از پروتکل هایی مانند HART، Profibus یا Modbus استفاده می کنند. برای مثال، HART می تواند اطلاعات دیجیتال را روی همان حلقه 4-20mA منتقل کند؛ بنابراین وجود HART به تنهایی به معنای سیم کشی کاملا متفاوت نیست، اما نوع کارت و تجهیزات واسط باید بر اساس معماری سیستم مشخص شود. در شبکه هایی مانند Profibus یا Modbus، روش اتصال با یک ورودی آنالوگ ساده متفاوت است و معمولا به رابط ارتباطی مناسب نیاز خواهید داشت.
پیش از انتخاب روش اتصال، این سوال را مشخص کنید: خروجی ترانسمیتر چیست و PLC از چه نوع ورودی یا پروتکل ارتباطی پشتیبانی می کند؟
اتصال دو سیمه در برابر اتصال چهار سیمه (تفاوت ها و کاربرد هر کدام)

یکی از مهم ترین نکات در نحوه اتصال ترانسمیتر به PLC، تشخیص دو سیمه یا چهار سیمه بودن ترانسمیتر است. تفاوت این دو روش فقط در تعداد سیم ها نیست؛ در اتصال دو سیمه، تغذیه و سیگنال از همان حلقه جریان عبور می کنند، اما در اتصال چهار سیمه، تغذیه ترانسمیتر از مسیر جداگانه تامین می شود.
🔹نحوه سیم کشی اتصال دو سیمه (Loop Powered)
در ترانسمیترهای دو سیمه (2-Wire)، همان دو سیم هم وظیفه تامین انرژی ترانسمیتر را بر عهده دارند و هم سیگنال اندازه گیری را منتقل می کنند؛ به همین دلیل این تجهیزات را Loop Powered نیز می نامند:
+24VDC → ترانسمیتر → ورودی 4-20mA کارت آنالوگ PLC → 0VDC
در این ساختار، جریان حلقه بر اساس مقدار اندازه گیری شده تغییر می کند. مزیت اصلی این روش، کاهش تعداد سیم ها و هزینه نصب است؛ اما چون ترانسمیتر باید توان مصرفی خود را از همان حلقه دریافت کند، برای تجهیزاتی با مصرف انرژی بالا مناسب نیست.
🔹نحوه سیم کشی اتصال چهار سیمه
در ترانسمیتر چهار سیمه (4-Wire)، دو سیم برای تامین تغذیه و دو سیم دیگر برای انتقال سیگنال خروجی استفاده می شوند:
منبع تغذیه → ترمینالهای Power ترانسمیتر
خروجی Signal ترانسمیتر → ورودی آنالوگ PLC (جداگانه)
در برخی ترانسمیترهای چهار سیمه، خروجی می تواند 0-20mA یا 4-20mA و در برخی مدل ها ولتاژی باشد؛ بنابراین صرفا چهار سیمه بودن تجهیز نوع سیگنال را مشخص نمی کند و باید مشخصات خروجی از روی دیتاشیت بررسی شود.

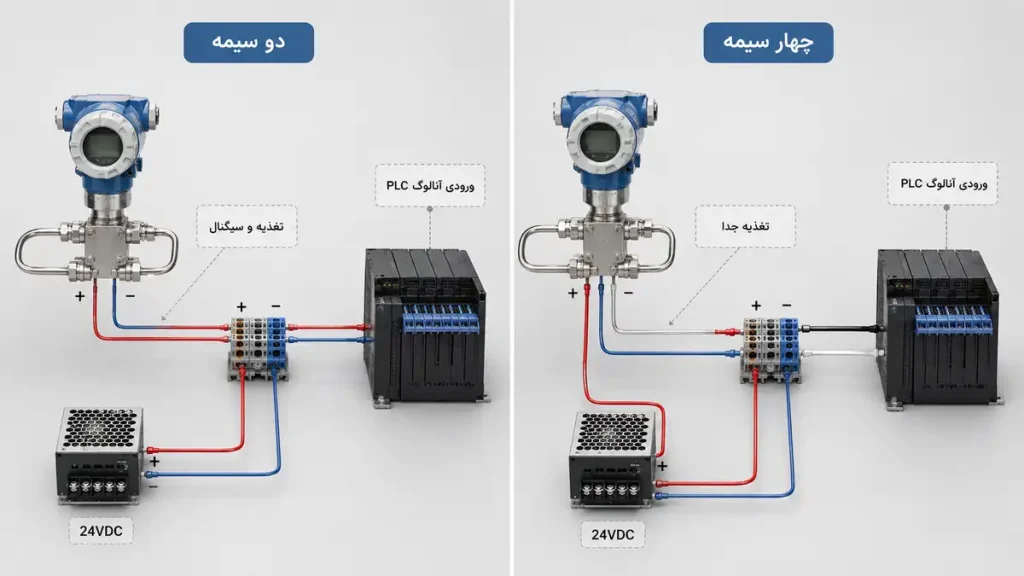

🔹جدول مقایسه ترانسمیتر دو سیمه و چهار سیمه
| ویژگی | ترانسمیتر دو سیمه | ترانسمیتر چهار سیمه |
|---|---|---|
| تعداد سیم | ۲ | ۴ |
| تامین تغذیه | از همان حلقه | تغذیه مستقل |
| مصرف توان | معمولا پایین تر | مناسب تجهیزات با توان بالاتر |
| سیگنال رایج | 4-20mA | 4-20mA، 0-20mA یا خروجی های دیگر بسته به مدل |
| کاربرد رایج | بسیاری از ترانسمیترهای فشار و دما | برخی فلومترها (مثل آلتراسونیک و حرارتی) و تجهیزات پرمصرف تر |
نکته: تعداد سیم ها به تنهایی برای تعیین نحوه اتصال کافی نیست. همیشه ابتدا پلاک، دیتاشیت و دیاگرام ترمینال ترانسمیتر را بررسی کنید؛ سپس کارت ورودی PLC و منبع تغذیه را متناسب با آن انتخاب کنید.
راهنمای گام به گام اتصال فیزیکی ترانسمیتر به کارت آنالوگ PLC
چون شماره ترمینال ها در برندها و مدل های مختلف متفاوت است، نقشه سیم کشی سازنده همیشه مرجع نهایی است؛ روش زیر یک راهنمای عمومی برای ترانسمیترهای رایج است.
🔹گام ۱ – انتخاب کارت ورودی مناسب PLC
اولین مرحله، بررسی نوع خروجی ترانسمیتر و تطبیق آن با کارت آنالوگ PLC است. برای انتخاب کارت، این مشخصات را بررسی کنید:
- نوع ورودی: Current یا Voltage
- محدوده قابل قبول سیگنال (مثلاً 4-20mA یا 0-10V)
- تعداد کانال های ورودی و نوع ترمینال بندی
- رزولوشن کارت آنالوگ
- نحوه تامین تغذیه و نیاز یا عدم نیاز به منبع تغذیه خارجی
🔹گام ۲ – شناسایی ترمینال های تغذیه و سیگنال روی ترانسمیتر
قبل از وصل کردن هر سیم، نقشه ترمینال ترانسمیتر را از روی دیتاشیت بررسی کنید و مشخص کنید: ترمینال تغذیه مثبت/منفی کدام است، خروجی آنالوگ کدام ترمینال هاست، خروجی 4-20mA است یا 0-20mA، ترانسمیتر دو سیمه است یا چهار سیمه، و آیا به تغذیه خارجی نیاز دارد.
هرگز بر اساس رنگ سیم یا حدس درباره شماره ترمینال ها اقدام نکنید؛ رنگ بندی سیم ها در تجهیزات مختلف می تواند متفاوت باشد.

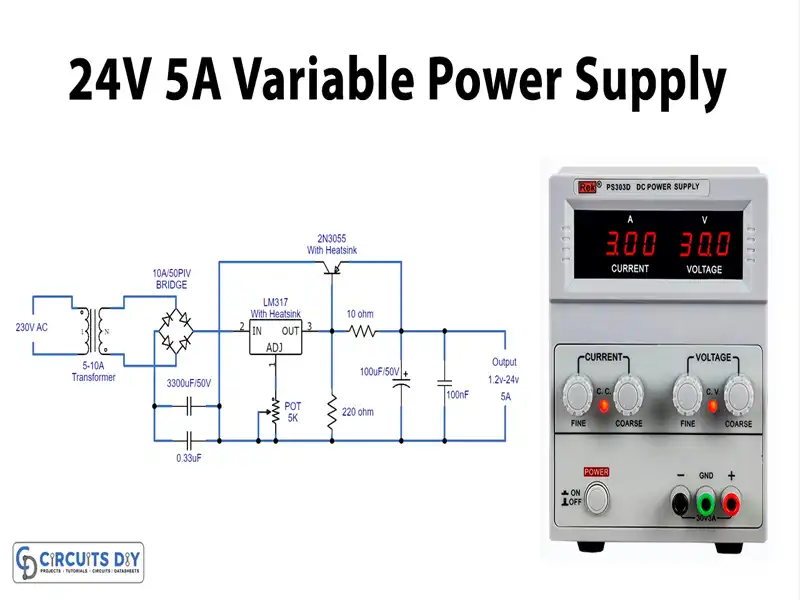

🔹گام ۳ – اتصال سیم های تغذیه (در حالت چهار سیمه)
در بسیاری از تجهیزات صنعتی، تغذیه 24VDC رایج است؛ اما مقدار دقیق ولتاژ باید از روی پلاک و دیتاشیت همان ترانسمیتر بررسی شود. سیم مثبت منبع به ترمینال مثبت و سیم منفی به ترمینال منفی ترانسمیتر متصل می شود. پیش از وصل کردن برق مدار، مطمئن شوید ولتاژ منبع با محدوده مجاز ترانسمیتر مطابقت دارد، پلاریته جابهجا نشده و اتصالات محکم است.
در ترانسمیتر دو سیمه، این مرحله جداگانه انجام نمیشود؛ زیرا تغذیه از طریق همان Loop جریان 4-20mA تامین می شود.

🔹گام ۴ – اتصال سیم های سیگنال به ترمینال آنالوگ PLC
خروجی ترانسمیتر باید به کانال مناسب کارت آنالوگ (مثلا AI0) متصل شود. در اتصال دو سیمه، مدار یک حلقه جریان (Current Loop) کامل تشکیل می دهد؛ در اتصال چهار سیمه، تغذیه از مسیر جداگانه تامین می شود و فقط خروجی سیگنال به ورودی آنالوگ PLC می رود.
شماره ترمینال و نحوه اتصال AI+ و AI- در PLCهای مختلف یکسان نیست؛ اتصال اشتباه ممکن است باعث خطای ورودی یا آسیب به کارت شود.
🔹گام ۵ – اتصال Grounding و رعایت نکات ایمنی
GND سیگنال، 0V تغذیه و PE (ارت حفاظتی) لزوما یک نقطه واحد نیستند و نحوه اتصال آن ها باید طبق دستورالعمل سازنده انجام شود. برای جلوگیری از خطا:
- پیش از سیم کشی، برق مدار را قطع و پلاریته تغذیه را با مولتی متر بررسی کنید
- کابل سیگنال را تا حد امکان از کابل های قدرت و موتور جدا عبور دهید، مخصوصا در مسیرهای طولانی که در کنار درایو یا اینورتر عبور می کنند
- برای مسیرهای حساس از کابل شیلددار مناسب استفاده کنید و اتصال شیلد را طبق دستورالعمل سازنده انجام دهید
- از ایجاد Ground Loop جلوگیری کنید
🔹گام ۶ – تنظیم رنج سیگنال در نرمافزار PLC (Scaling)
کارت آنالوگ ابتدا سیگنال الکتریکی را به یک مقدار عددی خام تبدیل می کند و سپس باید این مقدار در برنامه PLC به واحد مهندسی موردنظر Scale شود. فرمول عمومی Scaling:
مقدار مهندسی = ((مقدار ورودی − حد پایین) ÷ (حد بالا − حد پایین)) × (رنج مهندسی) + حد پایین مهندسی
مقادیر خام دقیق به مدل کارت آنالوگ بستگی دارند؛ نباید یک عدد خام ثابت را برای همه PLCها در نظر گرفت. پس از انجام Scaling، مقدار نمایش داده شده در HMI را با مقدار واقعی فرآیند مقایسه کنید.

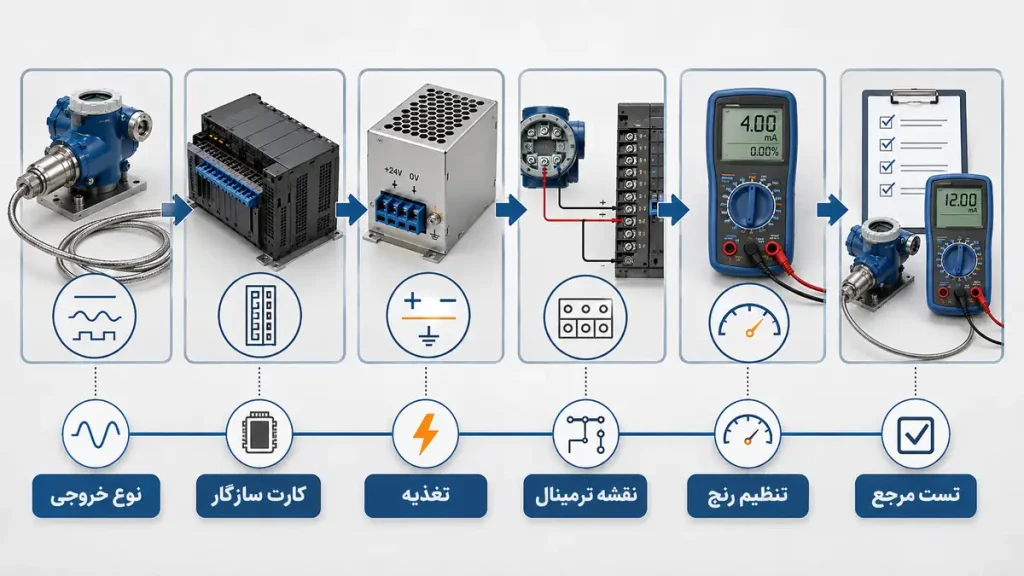

🔹یک چک نهایی قبل از راه اندازی
پس از اتمام سیم کشی، این ترتیب را برای بررسی نهایی دنبال کنید:
نوع خروجی ترانسمیتر ← نوع کارت PLC ← تغذیه ← پلاریته ← سیم کشی سیگنال ← ارت و شیلد ← تنظیم رنج ← تست مقدار واقعی
اگر در هر مرحله مغایرتی وجود داشت، قبل از اعمال ولتاژ یا تغییر تنظیمات نرم افزاری، نقشه سیم کشی و دیتاشیت تجهیزات را دوباره بررسی کنید.
اتصال ترانسمیتر به برندهای مختلف PLC
اصل اتصال در برندهای مختلف مشابه است: ابتدا نوع خروجی ترانسمیتر مشخص و سپس کارت ورودی سازگار انتخاب می شود. تفاوت اصلی معمولا در ترمینال بندی کارت و روش تعریف ورودی آنالوگ در نرمافزار PLC است.
🔹PLC زیمنس (Siemens)
بسته به خانواده و مدل ماژول، ورودی های آنالوگ می توانند برای 4-20mA، 0-20mA یا 0-10V پیکربندی شوند. پس از سیم کشی طبق دیاگرام همان ماژول، باید نوع ورودی و محدوده آنالوگ در نرم افزار مهندسی مطابق مشخصات ترانسمیتر تنظیم و Scaling انجام شود (مثال: ترانسمیتر فشار ۰ تا ۱۶ bar با خروجی 4-20mA، یعنی 4mA معادل ۰ bar و 20mA معادل ۱۶ bar).
🔹PLC دلتا (Delta)
ابتدا باید مشخص شود ماژول از ورودی جریانی، ولتاژی یا هر دو پشتیبانی می کند. اتصال مثبت و منفی سیگنال باید مطابق دفترچه همان ماژول انجام شود و پس از سیم کشی، محدوده ورودی آنالوگ در تنظیمات ماژول انتخاب و مقدار خام به واحد مهندسی تبدیل شود (مثال: ترانسمیتر سطح ۰ تا ۵ متر با خروجی 4-20mA، یعنی 4mA معادل صفر متر و 20mA معادل ۵ متر).
برای هر پروژه، این چهار مورد را در کنار هم بررسی کنید: دیتاشیت ترانسمیتر، نقشه ترمینال کارت آنالوگ، مشخصات منبع تغذیه، و تنظیمات نرمافزار PLC.
خطاهای رایج در اتصال ترانسمیتر به PLC و روش رفع آن ها
حتی اگر سیم کشی ترانسمیتر به PLC بر اساس نقشه انجام شده باشد، ممکن است مقدار نمایش داده شده در PLC با مقدار واقعی فرآیند مطابقت نداشته باشد. برای عیبیابی، بهتر است ابتدا نوع سیگنال و تغذیه بررسی شود و سپس سراغ کارت آنالوگ و تنظیمات نرم افزاری بروید.

🔹سیگنال ثابت روی صفر یا مقدار حداکثر
بررسی کنید که نوع ورودی کارت با خروجی ترانسمیتر مطابقت دارد؟ ترمینال های مثبت/منفی درست متصل شده اند؟ تغذیه ترانسمیتر برقرار است؟ حلقه 4-20mA به طور کامل تشکیل شده؟ کارت روی رنج صحیح تنظیم شده؟ سیم یا ترمینال دچار قطعی نیست؟
در یک حلقه 4-20mA، نزدیک شدن جریان به صفر می تواند نشانه قطعی مدار یا مشکل تغذیه باشد؛ برای تشخیص دقیق، مقدار جریان واقعی را با ابزار اندازه گیری بررسی کنید.
🔹نوسان یا نویز در مقدار خوانده شده
اگر مقدار در PLC دائما بالا و پایین می شود، احتمال نویز الکتریکی را بررسی کنید (معمولا ناشی از عبور کابل سیگنال کنار کابل موتور یا اتصال نامناسب شیلد و ارت). مسیر کابل، اتصال شیلد و شل بودن ترمینال ها را کنترل کنید و مقدار واقعی جریان حلقه را با مقدار نمایش داده شده مقایسه کنید. همچنین بررسی کنید که نوسان واقعا از سیم کشی است یا خود کمیت فرآیندی (مثلا فشار) در حال تغییر است.

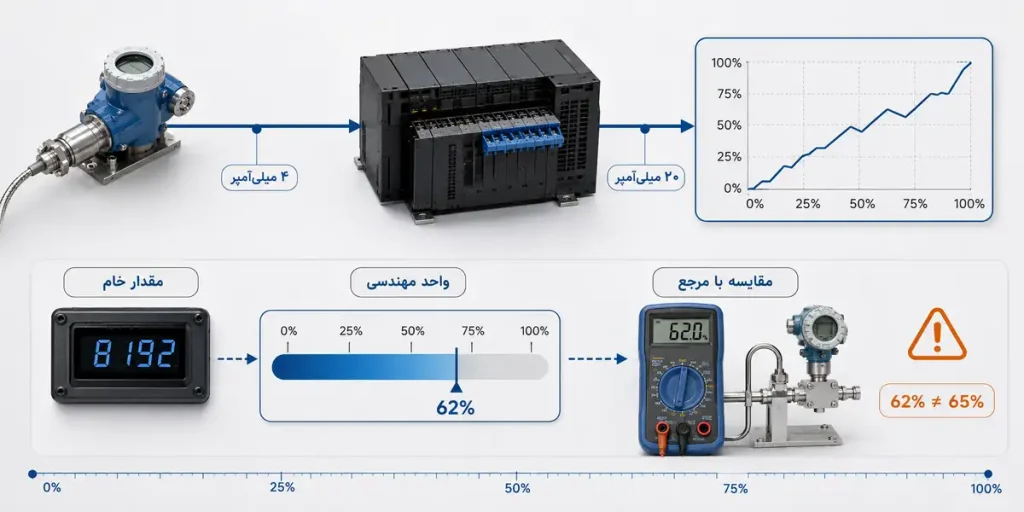

🔹عدم تطابق مقدار نمایش داده شده با مقدار واقعی فرآیند
اگر ترانسمیتر و PLC هر دو بدون خطای سخت افزاری کار می کنند اما مقدار نمایش داده شده با مقدار واقعی همخوانی ندارد، رنج ترانسمیتر، نوع سیگنال، محدوده تعریف شده در کارت آنالوگ، فرمول Scaling و واحد نمایش در HMI را بررسی کنید. اگر مقدار خام صحیح است اما مقدار نهایی اشتباه نمایش داده می شود، مشکل معمولا در تنظیمات نرم افزاری یا Scaling است، نه در سیم کشی.
جمع بندی
برای نحوه اتصال ترانسمیتر به PLC نمی توان فقط به اتصال چند سیم اکتفا کرد: ابتدا نوع ترانسمیتر و خروجی آن مشخص می شود، سپس کارت آنالوگ متناسب انتخاب و سیم کشی طبق نقشه سازنده انجام می شود، و در نهایت رنج سیگنال در نرم افزار PLC Scale می شود.
اگر قصد تجهیز یک سیستم کنترل صنعتی را دارید، می توانید برای انتخاب ترانسمیترهای صنعتی و کارت های آنالوگ PLC متناسب با کاربرد خود، محصولات موجود در فروشگاه پیکاتک را بررسی کنید.
سوالات متداول
در ترانسمیتر دو سیمه، تغذیه و سیگنال از همان دو سیم عبور می کنند و تجهیز معمولاً به صورت Loop Powered کار می کند. در ترانسمیتر چهار سیمه، دو سیم برای تغذیه و دو سیم برای انتقال سیگنال استفاده می شوند.
بله، به شرطی که کارت ورودی PLC از همان محدوده ولتاژی پشتیبانی کند. خروجی ولتاژی را نباید به ورودی جریانی نامتناسب وصل کرد.
عدد ثابتی برای همه تجهیزات وجود ندارد و به نوع سیگنال، مشخصات ترانسمیتر، مقاومت کابل و شرایط محیط بستگی دارد. برای مسیرهای طولانی، 4-20mA معمولا گزینه مناسبی است؛ اما باید محدودیت های اعلام شده در دیتاشیت بررسی شود.
در 4-20mA، مقدار 4mA به عنوان Live Zero در نظر گرفته می شود؛ بنابراین صفر شدن یا افت غیر عادی جریان می تواند به تشخیص قطعی سیم یا خرابی حلقه کمک کند.
اگر خروجی 4-20mA است، به کارت ورودی آنالوگ جریانی سازگار نیاز دارید. اگر خروجی 0-10V است، باید از کارت ورودی آنالوگ ولتاژی متناسب استفاده کنید.
