نحوه اتصال ترانسمیتر به درایو یکی از مهمترین موضوعات در طراحی و اجرای سیستمهای اتوماسیون صنعتی است و عملکرد صحیح آن، دقت کنترل فرآیند، کاهش مصرف انرژی و افزایش عمر تجهیزات را تضمین میکند.
ترانسمیتر در بسیاری از کاربردهای صنعتی از جمله بوسترپمپها، سیستمهای آبرسانی، تهویه مطبوع (HVAC)، کمپرسورها، فنها و خطوط تولید، وظیفهی اندازهگیری پارامترهایی مانند فشار، دما، دبی یا سطح را بر عهده دارد و اطلاعات اندازهگیری شده را به درایو (VFD) میفرستد تا سرعت موتور متناسب با شرایط فرآیند تنظیم شود. این ارتباط اغلب توسط سیگنالهای استاندارد 4 تا 20 میلیآمپر یا 0 تا 10 ولت انجام میشود که به دلیل مقاومت بیشتر در برابر نویز، رایجترین گزینه در صنعت محسوب میشود.
نقش درایو (VFD) در دریافت سیگنال ترانسمیتر
درایو فرکانس متغیر (Variable Frequency Drive) یا به اختصار VFD با دریافت سیگنال آنالوگ از ترانسمیتر میتواند ضمن کنترل سرعت موتور، فشار سیستم را ثابت نگه دارد و با تنظیم دبی سیال و اجرای کنترل PID، مصرف انرژی را کاهش دهد.

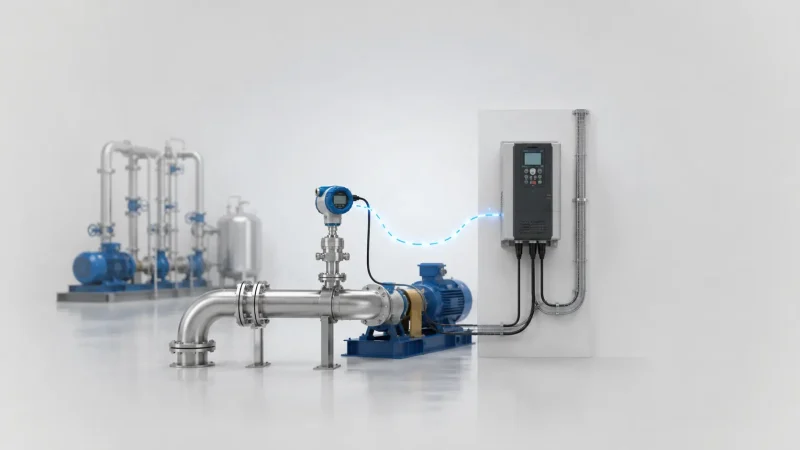

برای نمونه در یک بوسترپمپ، ترانسمیتر فشار مقدار فشار خروجی را اندازهگیری میکند. اگر فشار کاهش یابد، مقدار جریان خروجی ترانسمیتر نیز تغییر کرده و درایو با استفاده از کنترل PID دور موتور را افزایش میدهد تا فشار به مقدار تنظیم شده برسد.
انواع سیگنال مورد استفاده بین ترانسمیتر و درایو
سیگنال 4 تا 20 میلیآمپر
رایجترین استاندارد صنعتی است.
مزایا:
- مقاومت بالا در برابر نویز
- امکان انتقال در فاصلههای زیاد
- تشخیص قطع سیم (کمتر از 4mA)
- دقت بالا
سیگنال 0 تا 10 ولت
بیشتر در تجهیزات سبک استفاده میشود. این سیگنال حساسیت بیشتری به نویز دارد و باعث محدودیت در طول کابل میشود.
مزایا:
- سیمبندی ساده
- هزینه پایین

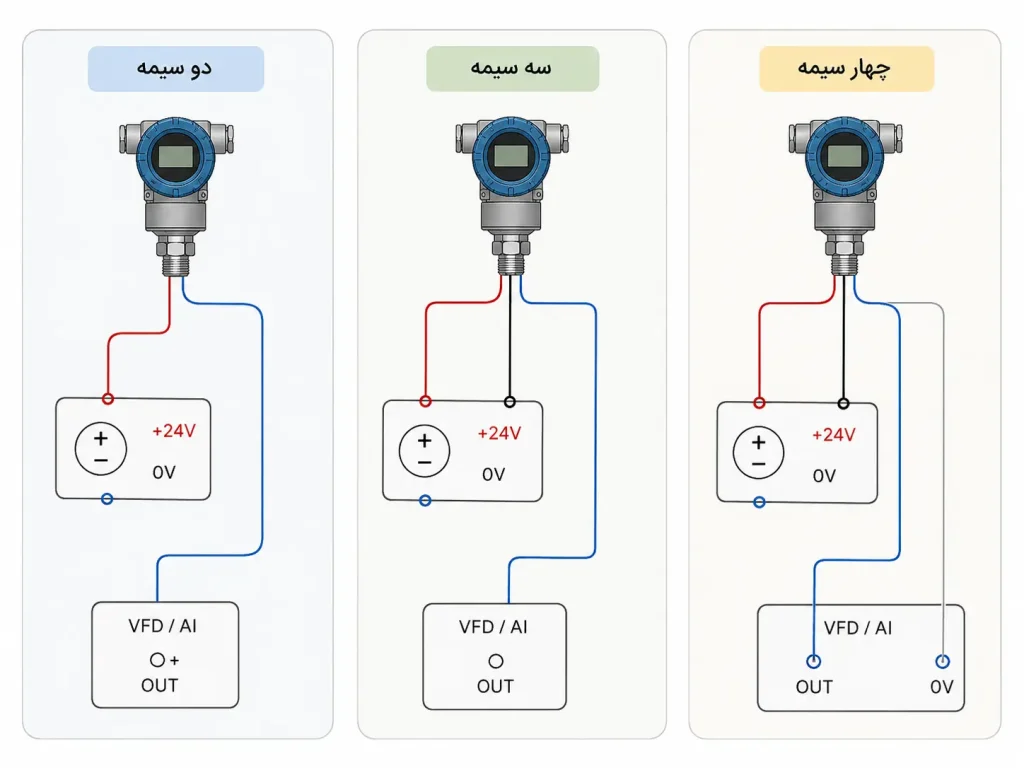

انواع ترانسمیتر از نظر تغذیه
ترانسمیتر دو سیمه
این رایجترین نوع است که در آن تغذیه و سیگنال از یک زوج سیم عبور میکنند. معمولاً به منبع 24 ولت DC نیاز دارد و خروجی 4 تا 20 میلیآمپر تولید میکند.
ترانسمیتر سه سیمه
ترانسمیتر سهسیمه برای تأمین تغذیه و انتقال سیگنال خروجی، از سه سیم مجزا استفاده میکند. برخلاف ترانسمیتر دو سیمه که تغذیه و سیگنال را در یک حلقه جریان منتقل میکند، در مدل سهسیمه مسیر تغذیه از مسیر خروجی سیگنال جداست. این ساختار باعث میشود سیمبندی سادهتر و تفسیر سیگنال برای ورودی آنالوگ درایو، PLC یا کنترلر آسانتر باشد.
ترمینالهای اصلی ترانسمیتر سهسیمه عبارتاند از:
- مثبت تغذیه: معمولاً با علامت +V، V+ یا 24V+ مشخص میشود و به مثبت منبع تغذیه، معمولاً 24 ولت DC، متصل میشود.
- منفی تغذیه: معمولاً با علامت 0V، GND، V- یا COM مشخص میشود و به منفی منبع تغذیه متصل میشود.
- خروجی سیگنال: معمولاً با علامت OUT، SIG، I یا VOUT مشخص میشود و به ورودی آنالوگ تجهیز دریافتکننده مانند درایو یا PLC متصل میشود.
رنگ سیمها در بسیاری از مدلها بهصورت زیر است:
- قهوهای: مثبت تغذیه
- آبی: منفی تغذیه
- مشکی: خروجی سیگنال
ترانسمیتر چهار سیمه
در این مدل تغذیه کاملاً از خروجی سیگنال جداست و معمولاً در تجهیزات صنعتی پیشرفته استفاده میشود.

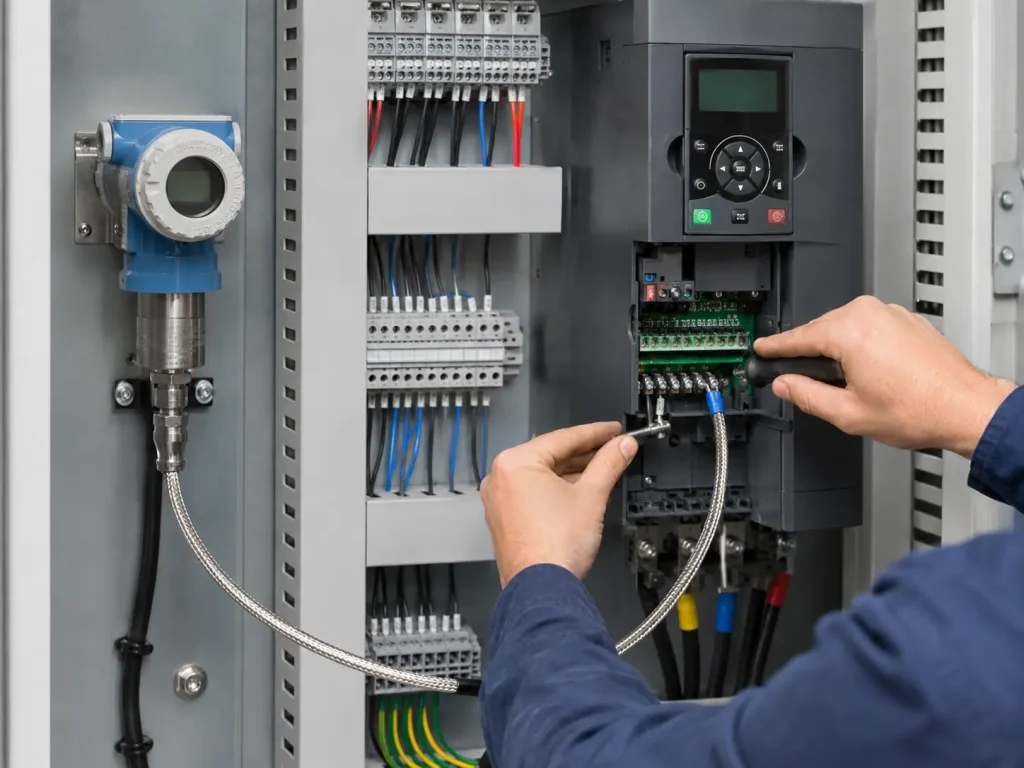

پیشنیاز اتصال ترانسمیتر به درایو
پیش از اتصال ترانسمیتر به درایو، باید مشخصات فنی هر دو تجهیز و الزامات مدار کنترل، بهدقت بررسی شود. انتخاب صحیح نوع سیگنال، تأمین ولتاژ مناسب، شناسایی ترمینالهای ورودی و اطمینان از سازگاری ترانسمیتر با ورودی آنالوگ درایو، از بروز خطا در اندازهگیری و عملکرد نادرست سیستم جلوگیری میکند.
همچنین بررسی دفترچه راهنمای تجهیزات و آمادهسازی ابزار و کابلهای مناسب، روند سیمبندی و راهاندازی را ایمنتر و دقیقتر خواهد کرد. بنابراین هنگام سیمبندی و اتصال به درایو، موارد زیر را بررسی کنید:
- ولتاژ تغذیه ترانسمیتر
- نوع خروجی ترانسمیتر
- نوع ورودی آنالوگ درایو
- دفترچه راهنمای درایو
- ظرفیت ورودی آنالوگ
- محدوده جریان یا ولتاژ قابل قبول
برای خرید ترانسمیتر فشار جهت اتصال به درایو VFD، رنج فشار، تغذیه، نوع خروجی و سازگاری سیگنال با ورودی آنالوگ درایو را بررسی کنید. در بیشتر کاربردهای صنعتی، خروجی 4 تا 20 میلیآمپر انتخاب رایجی است.
نکات کلی در نصب ترانسمیتر
صرف نظر از اینکه ترانسمیتر برای اندازهگیری چه کمیتی طراحی شده است، رعایت اصول صحیح نصب تأثیر مستقیم بر دقت اندازهگیری، پایداری سیگنال و طول عمر تجهیز دارد.
انتخاب محل مناسب نصب، سازگاری مشخصات الکتریکی و مکانیکی با فرآیند، رعایت اصول سیمکشی و انجام کالیبراسیون دورهای، از مهمترین عواملی هستند که عملکرد صحیح سیستم کنترل را تضمین میکنند. بسیاری از خطاهایی که به اشتباه به خرابی ترانسمیتر میانجامند، ناشی از نصب نادرست یا توجه نداشتن به شرایط بهرهبرداری هستند.
توجه به سیمکشی ترانسمیتر

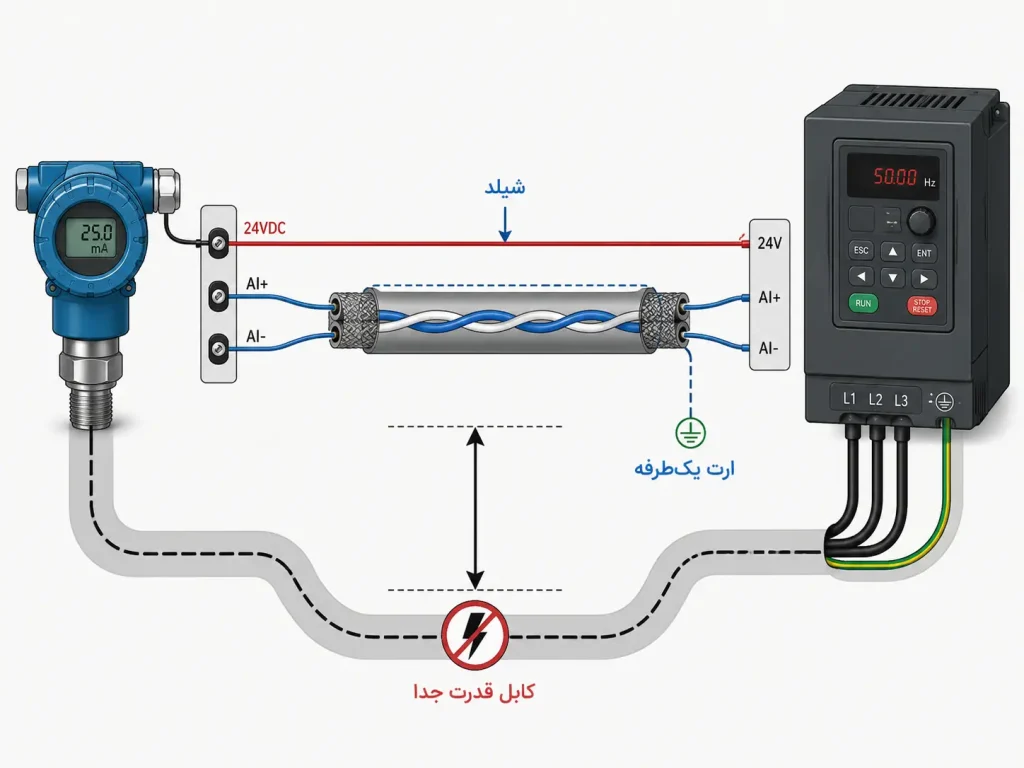

نوع سیمکشی باید با ساختار ترانسمیتر (دو سیمه، سه سیمه یا چهار سیمه) و نوع خروجی آن مطابقت داشته باشد. استفاده از کابل شیلددار و زوج بههمتابیده، اتصال شیلد تنها از یک سمت به زمین، رعایت پلاریته تغذیه و جداسازی کابلهای ابزار دقیق از کابلهای قدرت و خروجی درایو، از مهمترین اصول نصب محسوب میشوند. همچنین پیش از راهاندازی باید ولتاژ تغذیه، مقاومت حلقه جریان و نوع ورودی تجهیز دریافتکننده بررسی شود تا از ایجاد نویز، افت سیگنال یا خطا در اندازهگیری جلوگیری شود.
انتخاب نوع خروجی متناسب با کاربرد
ترانسمیترها با خروجیهای مختلفی مانند 4 تا 20 میلیآمپر، 0 تا 10 ولت، 1 تا 5 ولت و همچنین پروتکلهای دیجیتال نظیر HART، Modbus، Profibus و Foundation Fieldbus تولید میشوند. انتخاب هر یک از این خروجیها باید بر اساس فاصله انتقال سیگنال، میزان نویز محیط، نوع سیستم کنترل و امکانات PLC، DCS یا درایو انجام شود. در بیشتر کاربردهای صنعتی، خروجی 4 تا 20 میلیآمپر به دلیل مقاومت بالا در برابر نویز، قابلیت انتقال در مسیرهای طولانی و امکان تشخیص قطع سیم، رایجترین گزینه محسوب میشود، در حالی که خروجیهای ولتاژی بیشتر در سیستمهای کوچک یا فواصل کوتاه کاربرد دارند.
در ترانسمیترهای مجهز به HART، علاوه بر سیگنال 4 تا 20 میلیآمپر امکان برقراری ارتباط دیجیتال برای تنظیم، عیبیابی و کالیبراسیون وجود دارد. در زمان اتصال هارت به ترانسمیتر باید از سازگاری تجهیز، مقاومت مناسب حلقه و روش اتصال صحیح هارت کامونیکیتور اطمینان حاصل شود.
انتخاب محدوده اندازهگیری مناسب
یکی از مهمترین معیارهای انتخاب ترانسمیتر، محدوده اندازهگیری (Range) آن است. این محدوده باید با شرایط واقعی فرآیند متناسب باشد؛ زیرا انتخاب رنج بیش از حد بزرگ، حساسیت و تفکیکپذیری اندازهگیری را کاهش میدهد و انتخاب رنج کوچکتر از مقدار واقعی، احتمال اشباع خروجی یا آسیب دیدن المان اندازهگیری را افزایش میدهد. علاوه بر محدوده کاری، پارامترهایی مانند دقت، زمان پاسخ، تحمل اضافهبار و شرایط فرآیندی نیز باید در زمان انتخاب تجهیز بررسی شوند.
سازگاری با شرایط فرآیند و محیط نصب
ترانسمیتر باید از نظر جنس بدنه، متریال قسمتهای در تماس با سیال، محدوده دمای کاری، فشار، درجه حفاظت (IP)، مقاومت در برابر لرزش و خوردگی و در صورت نیاز استانداردهای ضدانفجار، با شرایط محیط نصب سازگار باشد. همچنین محل نصب باید به گونهای انتخاب شود که تجهیز در معرض ضربه، ارتعاش شدید، گرمای بیش از حد، تابش مستقیم خورشید یا رطوبت دائمی قرار نگیرد و دسترسی برای سرویس و کالیبراسیون نیز بهراحتی امکانپذیر باشد.
نصب صحیح سنسور متناسب با نوع کمیت اندازهگیری
روش نصب ترانسمیتر به نوع کمیت اندازهگیری بستگی دارد. برای مثال، در ترانسمیترهای دما باید عمق نفوذ مناسب سنسور در سیال رعایت شود، در ترانسمیترهای سطح محل نصب باید امکان اندازهگیری صحیح سطح مخزن را فراهم کند، در ترانسمیترهای دبی رعایت طول مستقیم لوله قبل و بعد از سنسور اهمیت دارد و در ترانسمیترهای فشار یا اختلاف فشار نیز محل نصب و آرایش خطوط ایمپالس باید متناسب با نوع سیال انتخاب شود. رعایت دستورالعمل اختصاصی هر نوع ترانسمیتر، از ایجاد خطاهای اندازهگیری و کاهش دقت سیستم جلوگیری میکند.
کالیبراسیون و نگهداری دورهای
تمام ترانسمیترها، صرفنظر از نوع کمیت اندازهگیری، ممکن است در اثر گذشت زمان، تغییرات دمایی، ارتعاش، فرسودگی قطعات یا شرایط محیطی دچار رانش (Drift) شوند. به همین دلیل، انجام کالیبراسیون و تنظیم ترانسمیتر به صورت دورهای، بررسی صحت خروجی، کنترل وضعیت اتصالات، تمیز کردن سنسورها و بازبینی سیمکشی باید در برنامه نگهداری پیشگیرانه قرار گیرد. این اقدامات علاوه بر حفظ دقت اندازهگیری، احتمال توقف ناخواسته تجهیزات و بروز خطا در سیستم کنترل را نیز به حداقل میرسانند.
