ترانسمیتر دما یک تجهیز الکترونیکی پیشرفته است که وظیفه دارد سیگنال ضعیف و اولیه ای را که حسگر دما تولید می کند، دریافت کرده و پس از تقویت، آن را به یک سیگنال استاندارد (معمولا در بازه ۴ تا ۲۰ میلی آمپر یا به صورت دیجیتال) تبدیل کند. این تبدیل زمانی اهمیت دارد که داده های دما باید بدون افت کیفیت و نویز از محل اندازه گیری به سیستم های کنترل برسند تا برای نظارت، اتوماسیون و تنظیمات بهینه فرآیند استفاده شوند.
همین نقش حیاتی در انتقال داده، لزوم نصب صحیح ترانسمیتر دما را دو چندان می کند. زمانی که این تجهیز به صورت اصولی نصب شود، سیستم می تواند با بالاترین دقت و بیشترین پایداری کار کند و ایمنی فرآیند نیز تضمین می شود. اما اگر نصب به درستی انجام نشود، احتمال بروز مشکلاتی مانند افت سیگنال، ایجاد نویزهای الکتریکی و خطاهای اندازه گیری افزایش می یابد؛ مسائلی که در نهایت می توانند سیستم کنترل را دچار خطا کرده و خسارات جدی و پرهزینه ای به فرآیند وارد کنند.

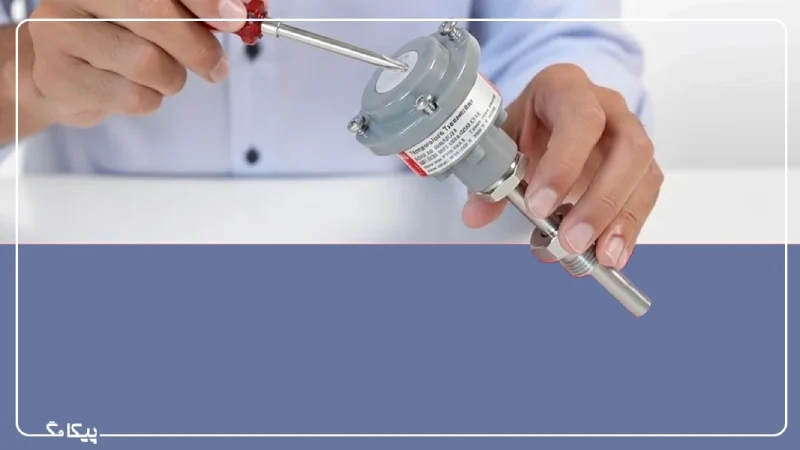

به همین دلیل، در ادامه این مقاله به صورت مرحله به مرحله توضیح می دهیم که ترانسمیتر دما چگونه و با چه اصولی باید نصب شود تا از بروز چنین خطاهایی جلوگیری شود و بهترین عملکرد در سیستم تضمین گردد. در جدول زیر به صورت خلاصه این مراحل را توضیح داده ایم.
| مرحله اصلی | اقدامات کلیدی و حیاتی |
| ۱. آماده سازی و کانفیگوریشن | تعیین محل نصب به دور از نویز/لرزش، انتخاب سنسور (RTD/TC) و دامنه اندازه گیری، انجام تنظیمات اولیه و کالیبراسیون نرم افزاری. |
| ۲. نصب فیزیکی و سنسور | نصب صحیح ترموول (در صورت نیاز)، قرار دادن سنسور و استفاده از سیال حرارتی (اختیاری)، نصب محکم و آب بندی شده بدنه ترانسمیتر. |
| ۳. سیم کشی دقیق و اتصالات | RTD: استفاده از سیمبندی ۳ یا ۴ سیمه. ترموکوپل: استفاده از سیم جبران ساز و رعایت قطبیت. اتصال شیلد فقط در یک نقطه (سمت کنترلر). |
| ۴. راه اندازی و تست نهایی | بررسی فیزیکی، انجام تست حلقه (Loop Check) با سیگنال شبیه سازی شده، تنظیم حالت شکست سنسور (Upscale/Downscale) و تایید پاسخ نهایی سیستم. |
فروشگاه تخصصی پیکاتک با ارائه طیف کاملی از ترانسمیترهای دما، فشار، سطح و فلو از برندهای مطرح بین المللی، به مشتریان کمک می کند تا بهترین تجهیز را برای فرآیند خود انتخاب کنند. برای خرید ترانسمیتر دما با دقت و اطمینان بالا و همچنین دریافت مشاوره های فنی تخصصی، پیکاتک همواره در کنار شماست.
ابزارهای مورد نیاز برای نصب
ابزارهای مورد نیاز برای نصب ترانسمیتر دما باید شامل تجهیزات مکانیکی برای نصب فیزیکی و ابزارهای الکترونیکی تخصصی برای کالیبراسیون و تست حلقه باشد. در دسترس بودن این ابزارها، نصب سریع و دقیق را تسهیل می کند. مهمترین ابزارهای مورد نیاز برای نصب ترانسمیتر دما عبارتنداز:
- کالیبراتور جریان: برای شبیه سازی دقیق سیگنال های ۴ تا ۲۰ میلی آمپر و انجام تست حلقه.
- کالیبراتور دما: جهت شبیه سازی سیگنال های RTD یا ترموکوپل و تایید عملکرد سنسور.
- هند-هلد: ابزاری ضروری برای تنظیم و کالیبره کردن ترانسمیترهای هوشمند مبتنی بر پروتکل HART.
- مولتی متر : برای اندازه گیری ولتاژ و جریان در مراحل سیم کشی و عیب یابی الکتریکی.
- مجموعه آچار و پیچ گوشتی: ابزارهای عمومی برای نصب فیزیکی، محکم کردن ترموول، ترانسمیتر و اتصالات ترمینال ها.
- سیم لخت کن و ترمینال زن: برای آماده سازی دقیق کابل ها و سیم ها جهت اتصال به ترمینال های سنسور و ترانسمیتر.
- سیم جبران ساز و گریس حرارتی: سیم جبران ساز مناسب برای ترموکوپل و گریس حرارتی برای بهبود انتقال حرارت بین سنسور و ترموول.
- تجهیزات ایمنی فردی (PPE): شامل دستکش های عایق، عینک و سایر تجهیزات ایمنی محیط های صنعتی.
مرحله اول: آماده سازی و کانفیگوریشن
در این بخش به تشریح جزئیات اقدامات حیاتی می پردازیم که باید قبل از شروع هرگونه نصب فیزیکی انجام دهید تا از صحت، دقت و عملکرد بهینه ترانسمیتر دما در طول عمر فرآیند اطمینان حاصل کنید.
🔹تعیین محل نصب
انتخاب محل نصب نه تنها برای سنسور، بلکه برای بدنه ترانسمیتر نیز بسیار مهم است. محل نصب سنسور باید نقطه ای باشد که به درستی، دمای واقعی و میانگین سیال یا محیط فرآیند را نمایندگی کند و از مناطق سکون دور باشد. از طرف دیگر، بدنه ترانسمیتر باید در محلی با دسترسی آسان، عاری از لرزش های مکانیکی شدید، دور از منابع گرمایشی یا سرمایشی ناگهانی و همچنین به دور از میدان های مغناطیسی قوی نصب شود تا از آسیب فیزیکی و ایجاد خطای الکترونیکی (نویز) در سیگنال اندازه گیری جلوگیری شود.
🔹انتخاب سنسور مناسب
انتخاب سنسور مناسب (RTD یا ترموکوپل) یک تصمیم مهندسی حیاتی است که بر اساس پارامترهای عملیاتی فرآیند صورت می گیرد. سنسورهای RTD (مانند Pt100) برای کاربردهایی با دقت بالا و دامنه دمایی پایین تا متوسط مناسب تر هستند، در حالی که ترموکوپل ها برای دماهای بسیار بالا و در شرایطی که سرعت پاسخ دهی از اهمیت بیشتری برخوردار است، ترجیح داده می شوند. علاوه بر نوع سنسور، باید به جنس غلاف محافظ سنسور نیز توجه شود تا در برابر خورندگی سیال فرآیند مقاوم باشد.
🔹تعیین دامنه اندازه گیری
تنظیم دامنه اندازه گیری به معنای تعریف محدوده عملکرد سنسور در ترانسمیتر است. این فرآیند شامل تعیین حداقل دمایی که باید با ۴ میلیآمپر و حداکثر دمایی که باید با ۲۰ میلی آمپر متناظر شود، می باشد. انتخاب یک دامنه اندازه گیری که کمی فراتر از محدوده عملیاتی نرمال فرآیند باشد، امکان نظارت بر دماهای غیرعادی را فراهم می آورد، اما نباید بیش از حد گسترده انتخاب شود، زیرا دقت و رزولوشن اندازه گیری کاهش می یابد.
🔹کانفیگوریشن و کالیبراسیون اولیه
کانفیگوریشن ترانسمیتر شامل وارد کردن پارامترهای سنسور انتخاب شده (مانند نوع سنسور و سیم بندی آن) و محدوده اندازه گیری تعیین شده در حافظه دستگاه است که اغلب با استفاده از یک هند-هلد کانفیگوراتور (HART) یا نرم افزار تخصصی انجام می شود. پس از کانفیگوریشن، کالیبراسیون اولیه صورت می گیرد که در آن با استفاده از یک کالیبراتور دما، ورودی های معادل دمای پایین و بالای دامنه اندازه گیری به ترانسمیتر اعمال شده و خروجی ۴ و ۲۰ میلی آمپر آن مورد بررسی و تنظیم قرار می گیرد تا تطابق کامل با استانداردهای مورد نیاز حاصل شود.
مرحله دوم: نصب فیزیکی و آماده سازی سنسور
این مرحله شامل اقدامات عملی و فیزیکی برای قرار دادن سنسور و ترانسمیتر در محیط فرآیند است و نیازمند دقت مکانیکی برای اطمینان از صحت اندازه گیری و ایمنی می باشد.
🔹نصب ترموول
ترموول یک محفظه لوله ای شکل با یک سر بسته است که سنسور دما را از شرایط سخت فرآیند (فشار بالا، جریان شدید، خوردگی) محافظت می کند و امکان تعویض سنسور بدون نیاز به توقف فرآیند یا تخلیه سیال را فراهم می سازد. نصب ترموول باید بر اساس نقشه های مهندسی و با رعایت دقیق طول غوطه وری صورت گیرد تا نوک سنسور به اندازه کافی در مرکز جریان سیال قرار گیرد. اتصال ترموول به خط لوله یا مخزن باید کاملا محکم، با رعایت استانداردهای فشار و با استفاده از اتصالات رزوه یا فلنج مناسب و آب بندی صحیح انجام شود.
🔹نصب سنسور در ترموول
پس از نصب ترموول، سنسور دما (RTD یا ترموکوپل) باید با احتیاط درون آن قرار داده شود. برای به حداقل رساندن فضای هوایی بین سنسور و دیواره داخلی ترموول و بهبود سرعت انتقال حرارت، توصیه می شود از یک سیال انتقال حرارت مانند گریس حرارتی یا پودر مخصوص استفاده شود؛ این کار زمان پاسخ دهی سنسور را به تغییرات دمایی کاهش و دقت را افزایش می دهد. پس از قرارگیری سنسور در جای خود، باید سر اتصال سنسور به صورت محکم بسته شود تا از نفوذ رطوبت و گرد و غبار به محل ترمینال ها جلوگیری شود.
🔹نصب ترانسمیتر
روش نصب ترانسمیتر به نوع آن بستگی دارد: ترانسمیترهای هد-مونت مستقیما درون سر اتصال سنسور نصب می شوند. ترانسمیترهای فیلد-مونت یا ترانسمیترهای ریل-مونت در نزدیکی نقطه اندازه گیری روی یک سازه نگهدارنده، لوله یا داخل یک کابینت قرار می گیرند. در هر صورت، نصب باید به گونه ای باشد که بدنه ترانسمیتر از لرزش دور بوده، در معرض نور مستقیم خورشید یا تغییرات دمای محیطی شدید قرار نگیرد و از طریق گلندهای کابل، سطح آب بندی (IP Rating) لازم برای محیط صنعتی حفظ شود.
مرحله سوم: سیمکشی دقیق و اتصالات الکتریکی
در این مرحله، نصب مکانیکی پایان یافته و نوبت به برقراری ارتباط الکتریکی می رسد. سیم کشی، حساس ترین بخش نصب است، زیرا حتی بهترین سنسورها و ترانسمیترها نیز در صورت سیم کشی اشتباه یا غیر اصولی، با خطاهای فاحش، نویزپذیری بالا و یا عدم ارسال سیگنال مواجه خواهند شد.
🔹سیم کشی سنسور
اتصال سنسور به ترانسمیتر باید با توجه دقیق به نوع سنسور انجام شود تا از بروز خطاهای اندازه گیری جلوگیری گردد:
- RTD (سنسورهای مقاومتی): سیم های رابط دارای مقاومت الکتریکی هستند که اگر محاسبه نشوند، به مقاومت سنسور اضافه شده و باعث نمایش دمای بالاتر از واقعیت می شوند. برای حذف این خطا، استفاده از روش سیم بندی ۳ سیمه یا ۴ سیمه الزامی است. در این روش ها، ترانسمیتر با اندازه گیری مقاومت سیم های رابط، اثر آن ها را از نتیجه نهایی کسر می کند تا دمای دقیق سنسور به دست آید.
- ترموکوپل: برای اتصال ترموکوپل به ترانسمیتر، هرگز نباید از سیم های مسی معمولی استفاده کرد، زیرا باعث ایجاد “اتصال سرد” جدید و خطا در اندازه گیری می شود. باید حتماً از سیم جبران ساز که متریال آن با نوع ترموکوپل (مثلا تایپ K یا J) مطابقت دارد استفاده شود. همچنین، رعایت قطبیت (Polarity) بسیار حیاتی است؛ اتصال اشتباه مثبت و منفی باعث می شود با افزایش دما، خروجی کاهش یابد.
🔹اتصال به منبع تغذیه و کنترل
خروجی ترانسمیتر دما (که معمولا یک جریان ۴ تا ۲۰ میلی آمپر بر روی دو سیم است) باید به کارت های ورودی آنالوگ سیستم کنترل (PLC یا DCS) متصل شود. در اکثر ترانسمیترهای مدرن، همان دو سیمی که سیگنال جریان را حمل می کنند، وظیفه تHمین تغذیه (معمولا ۲۴ ولت DC) را نیز بر عهده دارند. در این مرحله باید دقت شود که پلاریته تغذیه (مثبت به مثبت و منفی به منفی) طبق نقشه سازنده رعایت گردد و از منبع تغذیه با ریپل پایین و ولتاژ پایدار استفاده شود.
🔹اتصال ارت و شیلد
محیط های صنعتی مملو از نویزهای الکترومغناطیسی ناشی از موتورها و درایوها هستند که می توانند روی سیگنال ضعیف دما تHثیر بگذارند. برای جلوگیری از این مشکل، باید از کابل های شیلددار استفاده شود. نکته طلایی و بسیار مهم در اینجا، قانون اتصال زمین تک نقطه ای است؛ شیلد کابل باید فقط از یک سمت (ترجیحاً سمت کابینت کنترل یا PLC) به زمین (Earth) متصل شود. اگر شیلد از هر دو طرف (هم سمت ترانسمیتر و هم سمت کنترل) زمین شود، باعث ایجاد حلقه زمین و عبور جریان ناخواسته از شیلد شده که خود منبع نویز خواهد بود.
مرحله چهارم: بررسی، کالیبراسیون و راه اندازی نهایی
پس از تکمیل نصب مکانیکی و سیم کشی، لازم است عملکرد ترانسمیتر به صورت جامع مورد بررسی و تایید قرار گیرد تا از صحت عملکرد آن در تمامی شرایط اطمینان حاصل شود.
🔹بررسی و تست فیزیکی
این مرحله یک بازرسی چشمی و فیزیکی نهایی است تا اطمینان حاصل شود که تمام اقدامات به درستی انجام شده اند. باید بررسی شود که ترموول ها به درستی نصب شده اند، سنسورها محکم در جای خود قرار دارند و تمام گلندهای کابل به درستی سفت شده و آب بندی دستگاه حفظ شده است. همچنین، مسیر کابل کشی باید بازبینی شود تا از عدم وجود خمیدگی ها، آسیب های فیزیکی یا نزدیکی بیش از حد کابل های سیگنال به کابل های برق فشار قوی که می توانند نویز ایجاد کنند، اطمینان حاصل گردد.
🔹تست حلقه (Loop Check)
تست حلقه، فرآیند تایید عملکرد کامل سیستم اندازه گیری از سنسور تا سیستم کنترل است. در این تست، ابتدا ترانسمیتر با استفاده از یک کالیبراتور دما یا حلقه جریان، به صورت مصنوعی وادار به تولید سیگنال های مرجع می شود. سیگنال های معادل ۴ میلی آمپر (صفر دامنه) و ۲۰ میلیآمپر (حداکثر دامنه) به صورت متناوب ارسال می شوند. در حین ارسال این سیگنال ها، مهندس نصب در اتاق کنترل، مقدار دریافتی در کارت ورودی آنالوگ PLC یا DCS را بررسی می کند تا مطمئن شود که سیستم کنترل، مقادیر 4mA و 20mA و همچنین مقادیر میانی را به درستی و بدون خطای تبدیل دریافت و نمایش می دهد.
🔹تنظیم حالت شکست سنسور (Fault State)
تنظیم حالت شکست سنسور به واکنش ترانسمیتر هنگام قطع یا اتصال کوتاه سنسور اشاره دارند. تنظیم حالت خطا (یا شکست سنسور) یک اقدام حیاتی ایمنی است. در صورت خرابی فیزیکی یا قطع سیم های سنسور، ترانسمیتر باید سیگنالی خارج از محدوده نرمال (۴-20mA) ارسال کند تا سیستم کنترل از وضعیت خطا آگاه شود. دو حالت رایج عبارتند از:
- Upscale (بالا): ارسال سیگنالی بالاتر از ۲۰ میلی آمپر (مثلا ۲۲ میلیآمپر).
- Downscale (پایین): ارسال سیگنالی پایینتر از ۴ میلی آمپر (مثلاً ۳.۶ میلی آمپر).
انتخاب این حالت به فلسفه ایمنی فرآیند بستگی دارد و باید در کانفیگوریشن ترانسمیتر تنظیم شود.
🔹تایید پاسخ
پس از تکمیل تمام مراحل و قرارگیری فرآیند در حالت عملیاتی، لازم است که پاسخ ترانسمیتر در شرایط واقعی تایید شود. این کار با مقایسه دمای نمایش داده شده در سیستم کنترل (که توسط ترانسمیتر ارسال شده) با دمای اندازه گیری شده توسط یک ابزار اندازه گیری مرجع با دقت بالاتر (مانند دماسنج کالیبره شده) که به صورت موقت در نزدیکی سنسور قرار داده می شود، انجام می گیرد. تایید پاسخ به معنی اطمینان از صحت نهایی اندازه گیری در شرایط بارگذاری و عملکرد واقعی فرآیند است.
مشکلات رایج در هنگام نصب ترانسمیتر دما
عدم رعایت اصول فنی در هنگام نصب ترانسمیتر دما می تواند منجر به خطاهای فاحش اندازه گیری، نویزپذیری و خرابی زودرس تجهیزات شود. در ادامه، مشکلات رایج و تاثیر آن ها را به صورت خلاصه برایتان آورده ایم:
🔹خطای اتصال سرد در ترموکوپل
- مشکل: استفاده از سیم های مسی معمولی به جای سیم جبران ساز که باعث ایجاد یک اتصال سرد ناخواسته و تغییر در نقطه مرجع و در نتیجه خطای اندازه گیری می شود.
- راه حل: استفاده اجباری از سیم جبران ساز (Compensation Cable) با متریال مطابق با نوع ترموکوپل و رعایت دقیق قطبیت (+ و -).
🔹اثر مقاومت سیم در RTD
- مشکل: استفاده از سیم بندی ۲ سیمه برای RTD که مقاومت سیم های رابط به مقاومت سنسور اضافه شده و باعث نمایش دمای بالاتر از حد واقعی می شود.
- راه حل: استفاده از سیمبندی ۳ سیمه یا ۴ سیمه که خطای مقاومت سیم های رابط را به صورت خودکار حذف می کند.
🔹نویز الکتریکی و القایی
- مشکل: کابل کشی کابل های سیگنال ضعیف در نزدیکی کابل های قدرت بالا، موتورها یا ترانسفورماتورها که باعث القای نویز و سیگنال های کاذب روی خروجی ۴-20mA می شود.
- راه حل: استفاده از کابل های شیلددار، رعایت فاصله ایمن از کابل های قدرت و استفاده از قانون اتصال زمین تک نقطه ای برای شیلد.
🔹عدم غوطه وری کافی سنسور
- مشکل: کوتاه بودن طول سنسور یا ترموول، که باعث می شود نوک سنسور به طور کامل در مرکز جریان سیال قرار نگیرد و در نتیجه دمای فرآیند واقعی را اندازه گیری نکند.
- راه حل: اطمینان از اینکه حداقل نصف طول غلاف سنسور (ترجیحاً دو سوم آن) در سیال قرار گیرد.
🔹خطای انتقال حرارت ضعیف
- مشکل: وجود فضای هوایی بین سنسور و دیواره داخلی ترموول که سرعت پاسخ دهی سنسور به تغییرات دما را به شدت کاهش داده و آن را کند می کند.
- راه حل: استفاده از گریس حرارتی یا سیال های انتقال حرارت مناسب در داخل ترموول برای بهبود تماس حرارتی.
🔹نصب در محل نامناسب
- مشکل: نصب ترانسمیتر در معرض لرزش مکانیکی بالا، دمای محیطی نامناسب (بسیار گرم یا سرد) یا نور مستقیم خورشید که بر دقت مدارهای الکترونیکی تاثیر می گذارد.
- راه حل: نصب ترانسمیتر در محیطی با دمای معتدل و عاری از لرزش و همچنین استفاده از کاورهای محافظ (Sun Shade) در صورت لزوم.
نتیجه گیری
نصب صحیح ترانسمیتر دما یک فرآیند مهندسی دقیق است که تاثیر مستقیمی بر پایداری، ایمنی و کارایی طولانی مدت هر فرآیند صنعتی دارد. اتخاذ یک رویکرد سیستماتیک از مرحله انتخاب نوع سنسور (RTD یا ترموکوپل) متناسب با شرایط دمایی و خورندگی فرآیند، تا مرحله نهایی تست حلقه و تنظیم پروتکل های ایمنی، تضمین می کند که داده های جمع آوری شده قابل اعتماد و عاری از نویز باشند. در نهایت، با سرمایه گذاری در نصب اصولی و استفاده از ابزارهای تخصصی مانند کالیبراتورهای پیشرفته و کانفیگوراتورهای HART، می توان از هرگونه وقفه پرهزینه در عملیات جلوگیری کرده و بالاترین سطح دقت را در اتوماسیون صنعتی به دست آورد.
فروشگاه پیکاتک با ارائه مشاوره فنی در زمینه فروش انواع تجهیزات ابزار دقیق، به انتخاب بهترین و مناسب ترین ترانسمیتر دما برای کاربرد خاص شما کمک می کند. ما با گردآوری مجموعه ای جامع از برترین برندهای جهانی، فرآیند خرید ابزار دقیق را برای شما تسهیل می کنیم. برای دستیابی به بالاترین دقت و کیفیت در پروژه های صنعتی خود، همین حالا با متخصصان پیکاتک تماس بگیرید.
سوالات متداول
هر دو دستگاه سیگنال حسگر را تبدیل می کنند، اما ترانسدیوسر معمولا سیگنال را به یک سیگنال استاندارد محلی (مانند ولتاژ) تبدیل می کند. در حالی که ترانسمیتر یک گام فراتر رفته و سیگنال استاندارد را تقویت، ایزوله و آن را برای انتقال پایدار به فواصل طولانی آماده می کند تا مستقیما به سیستم کنترل متصل شود.
استفاده از کابل های جفت سیم به هم تابیده و شیلددار و همچنین رعایت قانون اتصال زمین تک نقطه ای برای شیلد کابل حیاتی است؛ به این صورت که شیلد فقط در یک انتها (سمت کنترلر) به زمین متصل شود تا از ایجاد حلقه های زمین و جذب نویزهای الکترومغناطیسی جلوگیری گردد.
بله، ترانسمیترهای مخصوص محیط های صنعتی دارای درجه حفاظت بالا هستند که در برابر نفوذ گرد و غبار و رطوبت مقاوم هستند. با این حال، توصیه می شود برای جلوگیری از تاثیر مستقیم نور خورشید و نوسانات شدید دمای محیطی بر مدارهای الکترونیکی، از سایبان های محافظ استفاده شود.
ترانسمیترهای مدرن و هوشمند قابلیت تنظیم مجدد دامنه اندازه گیری را دارند. شما می توانید با استفاده از یک هند-هلد کانفیگوراتور یا نرم افزار تخصصی، صفر (4mA) و حداکثر دامنه (20mA) را مجددا بر اساس محدوده دمایی جدید فرآیند خود تعریف و کالیبره نمایید.
