شیر برقی

مرتب سازی بر اساس
نمایش در هر صفحه

شیر برقی UNI-D سایز "3/4

تماس برای قیمت

شیر برقی Bifold

تماس برای قیمت

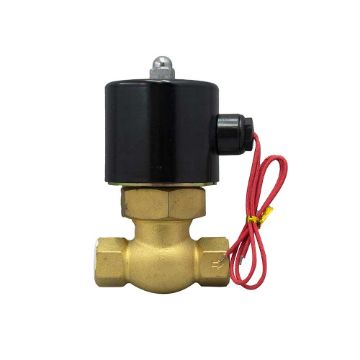

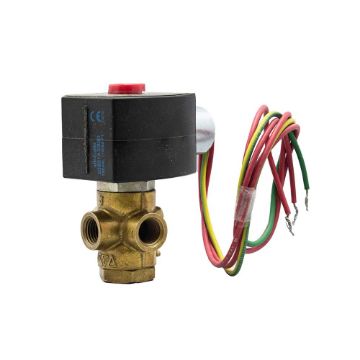

شیر برقی آسکو

تماس برای قیمت

شیر برقی asco

تماس برای قیمت

سلونوئید ولو آسکو

تماس برای قیمت

شیر برقی مکسل

تماس برای قیمت

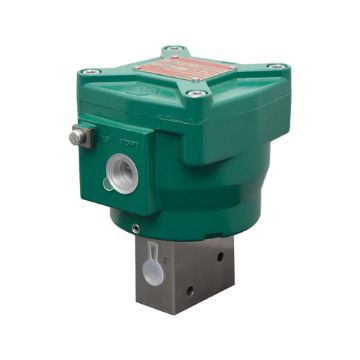

شیر برقی ضد انفجار ASCO

تماس برای قیمت

شیر برقی یونیدی UNI-D

تماس برای قیمت

شیر برقی یونیدی "1/2 1

تماس برای قیمت

سلونویید ولو چیست ؟

سلونوئید ولو ، از جمله شیرآلات الکتریکی می باشد که به صورت اتوماتیک عمل می کند و برای این منظور مورد استفاده قرار می گیرد که نیازی به اپراتور و یا مهندسی برای هدایت آن نباشد . سلونوئید ولو را می توان در دسته شیرآلات خود عملگر نیز قرار داد و می توان از عملکرد اتوماتیک این شیرآلات استفاده نمود  این دسته از شیرآلات سلونوئیدی با تبدیل انرژی برقی ( الکترونیکی ) به انرژی مکانیکی کار میکنند و می توان از انرژی برقی برای باز و بسته کردن شیرآلات استفاده نمود .





عملکرد شیر سلونوئید به صورتی می باشد که درون این شیرآلات یک سیم پیچ برقی می باشد که وظیفه باز و بسته شدن به دریچه را صادر می نماید و در صورتی که شیر در حالت بسته کامل قرار داشته باشد با ارسال سیگنال به قسمت فرمان شیر ، دریچه شیر به صورت کاملا باز می شود .

مشخصات و ویژگی‌های شیر برقی:

مکانیزم فعال‌سازی شیر: مکانیزمی است که شیر بوسیله آن فعال شده و یا تغییر موقعیت می‌دهد، مانند شیر برقی مستقیم.

• پیکربندی شیر: پیکربندی نشان دهنده تعداد پورت‌ها، تعداد سوئیچینگ‌ها و پوزیشن‌ها و تعریف وضعیت استراحت شیر می‌باشد. برای مثال شیر برقی 2/3 NC.

• متریال بدنه: این ویژگی نشان می‌دهد که بدنه شیر از چه متریالی ساخته شده است که می‌تواند آلومینیوم، برنج، برنز، استنلس استیل و … باشد.

• نوع رسانا: ماهیت سیالی را مشخص می‌کند (گاز، مایع) که شیر بدون هیچ مشکل یا آسیبی می‌تواند آن را مدیریت نماید. نمونه‌هایی از انواع رساناها شامل آمونیاک، سیال کرایوژنیک، هوا، نفت، گاز پروپان مایع (LPG)، گاز طبیعی، اکسیژن، بخار یا آب می‌باشد.

• سایز پورت: نشان دهنده ابعاد پورت‌های ورودی و خروجی شیر است که با اینچ یا میلیمتر نشان داده می‌شود.

• نوع پورت: نشان دهنده استایل پورت شیر است که می‌تواند رزوه‌ای (NPT)، خاردار، فلنجی و یا از انواع دیگر باشد.

ولتاژ عملیاتی: این ویژگی اندازه و نوع سیگنال کنترل الکتریکی را نشان می‌دهد که برای انرژی بخشیدن به شیر سلونوئید استفاده می‌شود. شیر سلونوئید با طیف گسترده‌ای از ولتاژهای عملیاتی AC/DC موجود می‌باشد که برای کاربری‌های مختلف مورد استفاده قرار می‌گیرند.

• فرکانس عملکرد: فرکانس برای ولتاژ AC، تعداد سیکل‌هایی است که در هر ثانیه از جریان متناوب به سلونوئید اعمال می‌شود و معمولاً با هرتز نشان داده می‌شود. برای مثال 60 Hz.

• ضریب جریان: ضریب جریان یا Cv شیر، قابلیت شیر را برای عبور دادن جریان مایع یا گاز نشان می‌دهد. تعریف استاندارد ضریب جریان نشان دهنده حجم آبی است که در دمای 60 درجه فارنهایت، در فاصله زمانی یک دقیقه و با اُفت فشار 1 psi داخل شیر جریان می‌یابد (اختلاف فشار ورودی و خروجی). مقادیر بزرگتر ضریب جریان نشان دهنده بیشتر بودن میزان جریان است.

• حداکثر فشار مجاز: حداکثر میزان فشاری است که شیر می‌تواند تحمل نماید و می‌توان آن را تحت کنترل جریان سلونوئید سوئیچ کرد.

• حداقل فشار عملیاتی: نشان دهنده حداقل فشاری است که باید برای عمل کردن شیر در سیستم وجود داشته باشد. بسیاری از شیرآلات مستقیم می‌توانند در فشار 0 بار عمل کنند، در حالیکه شیرآلات غیر مستقیم برای عمل کردن نیازمند فشار حداقلی هستند که به فعال‌سازی شیر کمک می‌کند.

به صورت کلی شیرهای سلونوئید ولو به سه صورت کار میکند و به سه بخش کلی دسته بندی می شوند:

Direct acting:

عملکرد مستقیم ، در این نوع شیر سلونوئید نیاز به فشار دیفرانسیل ندارد تا در حالت استراحت باقی بماند . شیرهای سلونوئید از نوع عملکرد مستقیم اجازه عبور یک بار سیگنال برق را می دهد ، این دریچه ها بسیار مقاوم می باشند و از این نوع می توان برای ایمنی خطوط پایپینگ استفاده نمود . از این نوع شیر سلونوئید می توان برای مخازن نیز استفاده کرد زیرا در برخی حالات فشار خروجی مخازن کاهش می یابد اما نیاز به باز بودن شیر خواهیم داشت .

In-direct acting:

عملکرد غیر مستقیم ، این نوع از شیر سلو نوئید بر خلاف نوع قبلی برای عملکرد نیاز به یک دیفرانسیل فشار دارد تا بتواند در حالت استراحت خود باقی بماند و بهترین عملکرد را داشته باشد .

Forced-lift piston:

پیستون اجباری ، در مواقعی که فشار سیستم بسیار بالا باشد می بایست از نوع پیستون اجباری این شیرآلات استفاده نمود . منظور از فشار بالا ، فشار 40 بار ( اتمسفر ) می باشد که در این صورت و برای عدم آسیب رسیدن به شیر می بایست از این نوع شیر استفاده نمود .

قسمت های مختلف شیر برقی:

Valve body.1

این قسمت بدنه اصلی شیر سلونوئید می باشد .

Inlet port.2

این قسمت مجرای ورودی شیر سلونوئید می باشد .

شیرهای برقی ساختمان مهندسی ساده ای دارند. در داخل این شیرها می توانید بخش های زیر را مشاهده کنید:

شیر : که معمولاً از فولاد ضد زنگ ساخته می شود.

محل ورود و خروج سیال

سیم پیچ : برای ساخت سیم پیچ ها از سیم های مسی با روکش لاک استفاده می شود. روکش لاکی سیم پیچ به عنوان عایق عمل کرده، همچنین سیم را از رطوبت، خوردگی، سیال و … محافظت می کند.

قاب اصلی سیم پیچ : این قاب بخش اصلی سلونئید است و آن را با نام سلونوئید نیز می شناسند. قاب سلونئید از جنس ورقه های فولادی ساخته شده و در مواقع اتصال جریان برق به صورت یک آهنربا در می آید.

محل اتصال سیم ها

سوزنی و فنر : میله سوزنی و فنر در مرکز سلونوئید قرار گرفته، کار قطع و وصل جریان را انجام می دهند.

شیرهای برقی ساختمان مهندسی ساده ای دارند. در داخل این شیرها می توانید بخش های زیر را مشاهده کنید:

شیر : که معمولاً از فولاد ضد زنگ ساخته می شود

Outlet port.3

این قسمت مجرای خروجی شیر سلونوئید می باشد .

Coil solenoid

Coil windings

Lied wire

Plunger

Spring

Orifice



انواع شیر سلونوئید:

شیرهای سلونوئید با توجه به نوع ورودی و خروجی به چند مدل مختلف تقسیم می شوند که شامل دسته بندی های زیر می باشد :


1 شیر برقی دو راهه :

این دسته از شیرآلات ، از شیر های معمولی می باشند که یک مجرای ورودی و یک مجرای خروجی دارد که سیال از طرفی وارد شیر شده و از سمت دیگر آن خارج می شود .





2 شیر برقی سه راهه :

شیر برقی سه راهه برای مواقعی استفاده می شود که نیاز باشد جهت جریان سیال در برخی مواقع تغییر کند ، زاویه میان ورودی و خروجی شیر برقی سه راهه به صورت 90 درجه می باشد و سیال از مجرا وارد شده و می تواند از دو مجرا خارج شود و می بایست این به این موضوع توجه نمود که به صورت همزمان از دو پورت خارج نشده و می بایست با توجه به کاربرد از هر کدام از مجراها خارج شود . این دسته از شیرآلات برای مواقعی مورد استفاده می باشد که نیاز می باشد سیالات به صورت متناوب در دو مسیر انتقال یابند که با توجه به عملگر برقی این شیرآلات می توان از اتاق فرمان نسبت به تغییر جهت جریان سیال اقدام نمود .



3 شیر برقی چهار راهه :

شیر برقی چهار راهه همانند شیر برقی سه راهه می باشد که با این تفاوت که بجای دو خروجی دارای سه خروجی می باشد.





عملکرد شیر برقی :

 این دو در این است که شیر نیمه مستقیم می‌تواند با فشار 0 نیز کار کند. عملکرد شیر برقی (Solenoid Valve) به‌وسیله جریان الکتریکی سیم پیچ درون آن کنترل می‌شود. عبور برق از سیم‌پیچ داخل شیر باعث ایجاد یک میدان مغناطیسی شده که درنهایت موجب باز شدن شیر می‌شود. در مقابل اگر برق وارد سیم‌پیچ نشود مسیر جریان مبرد بسته خواهد بود.

سلنوئید ولو یا شیر برقی از نظر عملکرد به سه دسته زیر تقسیم می‌شود:

عملکرد مستقیم: این نوع شیر برقی عملکردی ساده دارد. در حالتی که برق وارد سیم‌پیچ شیر نشده باشد، پیستون شیر توسط یک فنر، در سمت پایین قرار می‌گیرد و جریانی اتفاق نمی‌افتد. زمانی که الکتریسیته وارد فنرپیچ شود، تشکیل یک میدان مغناطیسی می‌دهد و به این ترتیب پیستون به سمت بالا حرکت کرده و جریان مبرد باز می‌شود.

عملکرد غیرمستقیم: در این نوع شیر، پورت ورودی و خروجی توسط یک دیافراگم از جنس لاستیک، از یک‌دیگر جدا می‌شوند. فشار فوقانی سیال باعث بسته شدن دیافراگم شده و جریان قطع می‌شود. در مقابل وقتی جریان الکتریکی ایجاد شود فنر فشرده شده و مسیر حرکت سیال باز می‌شود. از آن‌جا که این مدل از اختلاف فشار پورت‌ها برای باز و بسته شدت شیر بهره می‌برد به ۰.۵ بار فشار نیاز دارد.

عملکرد نیمه مستقیم: این نوع از سلنوئید ولو عملکردی شبیه به عملکرد نوع غیرمستقیم دارد اما تفاوت شیر با عملکرد غیرمستقیم با نیمه مستقیم در این است که در نوع نیمه مستقیم دیافراگم هم به‌وسیله پیستون و هم اختلاف فشار باز می‌شود. تفاوت دیگر این دو در این است که شیر نیمه مستقیم می‌تواند با فشار 0 نیز کار کند.

انواع شیرهای سلونوئیدی:

شیر برقی هیدرولیکی

شیر برقی پنیوماتیکی



انواع شیرهای هیدرولیکی و پنوماتیکی;

شیر هیدرولیک کنترلی

شیر هیدرولیک توزیع کننده پیلوت دار

شیر هیدرولیک کنترل فشار

شیر پنوماتیک متعادل کننده پروپوشنال

شیر ماژولار پنوماتیک

شیر پنوماتیک دستی



کاربرد شیرهای هیدرولیکی:

صنعت فولاد

صنایع سیمان

صنایع سنگین

صنایع خودرو سازی

خطوط تولید ماشین آلات هیدرولیک



کاربرد شیرهای پنوماتیکی:

اتوماسیون صنایع غذایی

صنایع داروسازی

شیمیایی

صنایع خودرو سازی

کاشی وسرامیک

خطوط تولید



کاربرد سولونوئید ولو :

کنترل شیر صنعتی بزرگتر

کنترل سیلندرها در سیستم های پرقدرت بادی و هیدرولیکی

کنترل سیلندرها و سیال وارد شده به موتور

سیستم آب پاش صنعتی و اتوماتیک

ماشین های خانگی مانند ظرف شویی و لباس شویی برای کنترل آب ورودی به ماشین

صنایع نفت و گاز و پتروشیمی

سیستم های تبرید و تهویه مطبوع



شیر برقی برنجی با برندهای مختلفی تولید و عرضه می شوند اما برند آسکو ASCO یکی از برترین برندهای این حوزه در زمینه تولید شیر برقی می باشد.



مزیت سلونوئید ولو چیست ؟

سلونوئید ولوها مزایای زیادی دارند، از جمله مزایای این شیر می توان موارد زیر را نام برد:

سرعت بالا

قابلیت اطمینان بالا

قطع و وصل سریع

سرویس دهی طولانی

طراحی یکپارچه

جریان برق مصرفی پایین



کاربرد شیر برقی

این شیر در صنایع مختلف کاربردهای زیادی دارد که این شامل کنترل روشن و خاموش کردن، لوپ‌های کنترل کارخانه، سیستم‌های کنترل فرآیند و تولیدی‌های تجهیزات مختلف می‌باشد.

شیرهای برقی در بخش‌های مختلفی استفاده می‌شوند که برخی از آن‌ها عبارتند از:

  •  منبع آب
  •  تصفیه آب آشامیدنی
  • تصفیه فاضلاب
  •  مهندسی ماشین‌آلات و کارخانه‌ها
  • خنک‌کننده‌ها، روغن‌کاری‌ها، دوزینگ
  • خدمات ساختمانی
  •  سیستم‌های گرمایش بزرگ، کنترل دما
  •  مهندسی ایمنی
  • سیستم‌های حفاظت از شبکه آب و اطفاء حریق
  •  کمپرسورها
  •  تخلیه فشار و زهکشی
  • منبع سوخت
  •  تجهیزات حمل و نقل و تانک‌ها
  • کنترل مشعل نفت و گاز
  • کروماتوگرافی گاز
  •  تنظیم مخلوط گاز
  • ابزارهای آنالیز خون
  •  کنترل فرآیندهای تمیزکاری

برای عملکرد صحیح و دقیق سلونوئید ولو باید آن را بر اساس نیازهای ویژه پروژه خود تنظیم نمایید. مهمترین پارامترها برای انتخاب سلونوئید ولو مقدار Kv) به متر مکعب در ساعت) و محدوده فشار کاری می‌باشد. هرچه دهانه شیر کوچکتر باشد یا کویل قوی‌تر باشد، شیر می‌تواند در فشارهای بالاتر خاموش شود. بر اساس مقدار محاسبه شده Kv و محدوده فشار کاربری مورد نظر باید نوع شیر و سایز دهانه آن را مشخص کرد.
