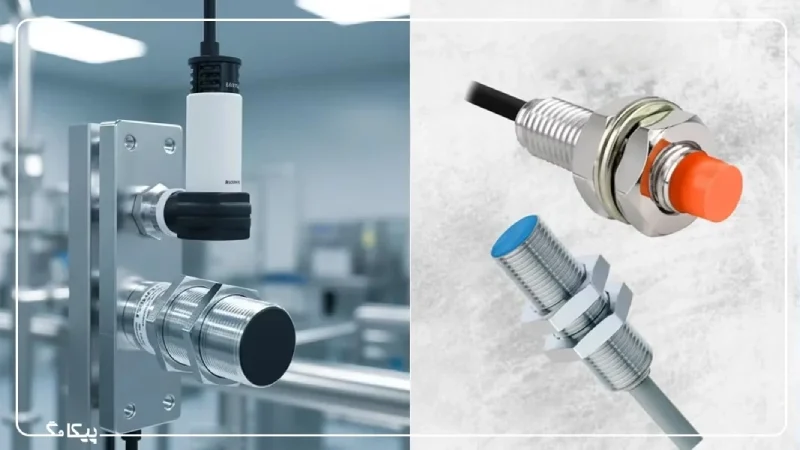

سنسورها حکم چشم و گوش سیستم های صنعتی را دارند؛ ابزارهایی حیاتی که وظیفه تشخیص حضور، موقعیت و ویژگی های اجسام را بدون نیاز به تماس فیزیکی بر عهده دارند. همین اهمیت سبب می شود که انتخاب سنسور مناسب برای هر کاربرد، تاثیر مستقیم بر کارایی یا بروز خطا در یک خط تولید داشته باشد. در میان انواع مختلف سنسورهای مجاورتی، دو سنسور القایی و خازنی به دلیل گستردگی استفاده و تفاوت های اساسی در مکانیزم عملکرد، بیش از دیگران مورد توجه قرار می گیرند و معمولا اولین گزینه هایی هستند که مهندسان به آن ها فکر می کنند.
درک درست تفاوت این دو سنسور و آشنایی با دامنه کاربرد و مزایای هر یک، گام مهمی در بهینه سازی فرآیندهای صنعتی محسوب می شود؛ چراکه انتخاب صحیح، مستقیما کیفیت، دقت و پایداری سیستم را تحت تأثیر قرار می دهد. از همین رو، در این مقاله به طور جامع و دقیق تفاوت سنسور القایی و خازنی را بررسی می کنیم تا با آگاهی کامل بتوانید مناسب ترین گزینه را برای نیازهای پروژه خود انتخاب کنید. در جدول زیر می توانید به طور خلاصه این تفاوت های کلیدی را ببینید:
| ویژگی فنی | سنسور القایی | سنسور خازنی |
| مبنای عملکرد | میدان مغناطیسی (جریان های گردابی) | میدان الکتریکی (ثابت دیالکتریک) |
| نوع هدف | فقط فلزات | همه مواد (فلز، مایعات، پودر، پلاستیک) |
| حداکثر فاصله | محدود و ثابت (معمولا تا ۵۰ میلیمتر) | متغیر (متاثر از ثابت دیالکتریک هدف) |
| مقاومت به محیط | بسیار بالا (گرد و غبار و رطوبت) | پایین (حساس به رطوبت و چسبندگی) |
| قابلیت تنظیم | کم (تنظیم جزئی فاصله) | بسیار بالا (تنظیم پتانسیومتری حساسیت) |
| هزینه | معمولا پایین تر | معمولا بالاتر |
فروشگاه پیکاتک به عنوان مرجعی تخصصی و جامع در حوزه صنعت و اتوماسیون، ارائه دهنده مجموعه ای کامل و باکیفیت از انواع سنسورها، تجهیزات اندازه گیری و ابزار دقیق صنعتی از برندهای معتبر جهانی است.
اگر به دنبال خرید ابزار دقیق و تجهیزاتی هستید که دقت و پایداری را به فرآیندهای صنعتی شما بیاورند، پیکاتک با ارائه پشتیبانی فنی قوی، در کنار شما خواهد بود.

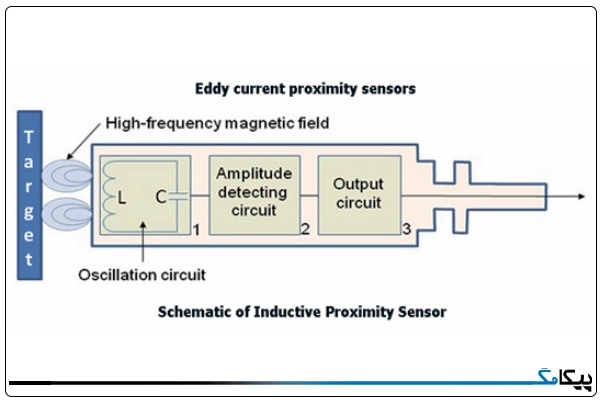

سنسور القایی چیست و چطور عمل می کند؟
سنسور القایی یک دستگاه الکترونیکی بدون تماس است که به طور تخصصی برای تشخیص حضور اجسام فلزی طراحی شده است. عملکرد فنی این سنسور بر اساس قانون القای الکترومغناطیسی بنا شده است. در داخل هد سنسور، یک سیم پیچ وجود دارد که توسط یک نوسانگر داخلی تغذیه شده و یک میدان الکترومغناطیسی متناوب ایجاد می کند که از جلوی سنسور به بیرون ساطع می شود. زمانی که یک جسم فلزی وارد این میدان می شود، جریان های گردابی در سطح آن جسم القا می شوند.
این جریان های گردابی انرژی را از میدان سنسور جذب می کنند و در نتیجه، دامنه نوسانگر کاهش می یابد یا کاملا متوقف می شود. مدار داخلی سنسور، این تغییر دامنه را تشخیص داده و خروجی سوئیچینگ (قطع یا وصل) لازم را صادر می کند.
هدف قابل تشخیص سنسورهای القایی، منحصرا مواد هادی جریان برق، یعنی انواع فلزات (آهن، فولاد، آلومینیوم، مس، برنج و…) هستند. با این حال، حساسیت سنسور به نوع فلز متفاوت است. در اینجا مفهوم فاکتور کاهش مطرح می شود.
فاکتور کاهش نشان می دهد که فاصله سنجش نامی برای فلزات مختلف نسبت به فلز استاندارد (معمولا فولاد ملایم یا Fe360 که فاکتور کاهش آن ۱ است) چقدر کاهش می یابد. به عنوان مثال، آلومینیوم و مس به دلیل رسانایی متفاوت، فاکتور کاهشی کمتر از ۱ دارند (مانند ۰.۴ تا ۰.۷)، به این معنی که برای تشخیص آن ها، جسم باید بسیار نزدیک تر به سنسور قرار گیرد. درک این فاکتور برای طراحی دقیق سیستم های تشخیص فلزات گوناگون ضروری است.
☑️مزایای سنسور القایی:
- مقاومت بالا: بدنه مقاوم و عدم وجود اجزای متحرک، طول عمر بالا و مقاومت عالی در برابر شرایط سخت محیطی مانند آلودگی، گرد و غبار، روغن و رطوبت را تضمین می کند.
- سرعت سوئیچینگ بالا: به دلیل عملکرد الکترونیکی، توانایی تشخیص سریع اجسام را دارند که برای خطوط تولید با سرعت بالا مناسب است.
- دقت بالا و عمر طولانی: عملکرد بدون تماس از فرسایش مکانیکی جلوگیری کرده و دقت تکرارپذیری بالایی را فراهم می کند.
- هزینه مقرون به صرفه: برای کاربردهای ساده تشخیص فلز، معمولا از نظر اقتصادی به صرفه تر هستند.
✖️معایب سنسور القایی:
- فقط فلزات: مهم ترین محدودیت آن ها این است که قادر به تشخیص اجسام غیرفلزی (مانند پلاستیک، شیشه، چوب، مایعات یا کاغذ) نیستند.
- محدودیت فاصله: برد تشخیص (فاصله سنجش) نسبتا کوتاهی دارند که معمولا از چند میلی متر تا چند سانتی متر متغیر است.
- تاثیر نوع فلز: فاصله سنجش به شدت تحت تاثیر نوع فلز هدف قرار می گیرد (اثر فاکتور کاهش).
🔹کاربردها:
- تشخیص موقعیت: تعیین دقیق موقعیت پیستون ها در سیلندرهای هیدرولیک و پنوماتیک.
- شمارش قطعات: شمارش دقیق قطعات فلزی در خطوط مونتاژ و نوار نقاله ها.
- مانیتورینگ سرعت: تشخیص دندانه های چرخ دنده ها برای اندازه گیری سرعت (تاکومتر).
- سوئیچ های حد: استفاده به عنوان سوئیچ های حد نهایی در ابزارهای ماشین کاری و رباتیک.
سنسور خازنی چیست و چطور عمل می کند؟
سنسور خازنی نیز یک سنسور مجاورتی بدون تماس است، اما مکانیزمی متفاوت و قابلیت های تشخیص گسترده تر از سنسور القایی دارد. عملکرد فنی این سنسور بر پایه تغییرات ظرفیت خازنی استوار است. در جلوی سنسور، دو صفحه رسانا (الکترود) تشکیل دهنده یک خازن قرار دارند. این خازن، یک میدان الکتریکی با فرکانس بالا در فضای جلوی سنسور ایجاد می کند و بخشی از یک مدار نوسانگر است. زمانی که یک جسم (فلزی یا غیرفلزی) به سطح فعال سنسور نزدیک می شود، آن جسم به عنوان یک دیالکتریک جدید یا صفحه خازنی جدید (در صورت فلزی بودن) عمل می کند.
با ورود جسم، ظرفیت کلی خازن تغییر می کند. این تغییر ظرفیت، فرکانس یا دامنه نوسانگر داخلی سنسور را تغییر می دهد. مدار الکترونیکی داخلی، این تغییر را تشخیص داده و پس از مقایسه با یک سطح آستانه مشخص، سیگنال خروجی سوئیچینگ (قطع یا وصل) را تولید می کند. تنظیم حساسیت به کاربر اجازه می دهد تا فاصله سنجش را برای مواد مختلف و شرایط محیطی تنظیم کند.
اهداف قابل تشخیص سنسورهای خازنی بسیار گسترده تر از سنسورهای القایی هستند. این سنسورها علاوه بر اجسام فلزی، قادر به تشخیص تقریبا هر ماده ای هستند که دارای گذردهی نسبی متفاوت از هوا باشد. این مواد شامل انواع غیر فلزات مانند پلاستیک ها، چوب، شیشه، کاغذ، پارچه و همچنین مایعات (آب، روغن ها، مواد شیمیایی) و مواد پودری یا دانه ای هستند.
به طور کلی، هر چه ثابت دیالکتریک هدف بیشتر باشد، فاصله سنجش نیز بزرگتر خواهد بود (مثلا آب با ثابت دیالکتریک بالا، به راحتی قابل تشخیص است).
☑️مزایای سنسور خازنی:
- تشخیص چند منظوره: توانایی تشخیص طیف وسیعی از مواد، اعم از فلزات و غیرفلزات (جامدات، مایعات و پودرها).
- تشخیص سطح: قابلیت استفاده برای اندازه گیری و کنترل سطح مایعات یا مواد دانه ای از طریق دیواره مخازن غیر فلزی (مانند شیشه یا پلاستیک).
- پایداری بالا: عملکرد بدون تماس، بدون فرسایش مکانیکی و عمر طولانی.
✖️معایب سنسور خازنی:
- تاثیر آلودگی و رطوبت: عملکرد سنسور به شدت به آلودگی هایی مانند رطوبت، گرد و غبار یا مواد چسبنده در سطح حسگر حساس است، زیرا این مواد دارای ثابت دیالکتریک بوده و می توانند باعث سوئیچینگ های کاذب شوند.
- فاصله سنجش محدود: مشابه سنسورهای القایی، فاصله تشخیص معمولا کوتاه است، هرچند که برای مواد با ثابت دیالکتریک بالا (مثل آب) ممکن است کمی بزرگتر باشد.
- حساسیت به دما: تغییرات دما می تواند بر ثابت دیالکتریک محیط و در نتیجه بر دقت خروجی تاثیر بگذارد.
🔹کاربردها:
- کنترل سطح مایعات: تشخیص پر یا خالی بودن مخازن غیرفلزی از مایعات بدون تماس مستقیم.
- تشخیص مواد پودری: شناسایی سطح مواد دانه ای یا پودری در قیف ها و سیلوها (مانند غلات، پلاستیک، سیمان).
- تشخیص حضور کاغذ/لیبل: تشخیص برچسب ها و مواد کاغذی در صنعت چاپ و بسته بندی.
- تشخیص بسته شدن درپوش: اطمینان از قرارگیری صحیح قطعات غیر فلزی در خطوط مونتاژ.
مقایسه جامع فنی سنسور خازنی و القایی
مقایسه سنسور القایی و خازنی بر اساس معیارهای فنی کلیدی زیر انجام می شود تا مشخص شود کدام سنسور برای شرایط خاص پروژه شما مناسب تر است. در ادامه، جنبه های اصلی این تفاوت ها مورد بررسی قرار می گیرند.
🔹مبنای عملکرد
سنسور القایی عملکرد خود را بر پایه میدان الکترومغناطیسی و پدیده القای جریان های گردابی در اجسام فلزی قرار می دهد، به این صورت که فقط حضور مواد هادی را تشخیص می دهد. در مقابل، سنسور خازنی از میدان الکتریکی برای تشخیص استفاده می کند و با سنجش تغییرات ظرفیت خازنی ناشی از ورود هر ماده ای (فلزی یا غیرفلزی) با ثابت دیالکتریک متفاوت از هوا به میدان حسگر، عمل می کند. این تفاوت در مبنای فیزیکی، نقطه شروع اصلی تمایز این دو سنسور است.
🔹نوع هدف
تفاوت اساسی در نوع هدفی است که این سنسورها می توانند تشخیص دهند؛ سنسور القایی به طور انحصاری برای تشخیص فلزات (هادی ها) طراحی شده است و قادر به شناسایی مواد غیرفلزی نیست. در حالی که سنسور خازنی دارای انعطاف پذیری بسیار بالاتری است و می تواند علاوه بر فلزات، تقریبا هر ماده ای اعم از پلاستیک، شیشه، چوب، روغن، آب، یا مواد پودری را تشخیص دهد، به شرط آنکه ثابت دیالکتریک آن ماده به اندازه ای باشد که باعث تغییر قابل توجه در خازن شود.
🔹حداکثر فاصله
هر دو نوع سنسور (در اندازه های مشابه) به طور کلی دارای برد تشخیص کوتاهی هستند که معمولا در محدوده چند میلی متر تا نهایتا چند سانتی متر است، اما در کاربردهای عملی، سنسورهای القایی برای تشخیص فلز استاندارد (فولاد) ممکن است کمی فواصل بزرگتری را نسبت به سنسورهای خازنی برای تشخیص مواد غیرفلزی مشابه ارائه دهند. همچنین، باید در نظر گرفت که فاصله سنجش سنسور القایی به شدت به نوع فلز (اثر فاکتور کاهش) وابسته است، در حالی که در سنسور خازنی به ثابت دیالکتریک هدف وابسته است.
🔹مقاومت به محیط
از نظر مقاومت در برابر شرایط محیطی دشوار، سنسور القایی معمولا عملکرد بهتری دارد، زیرا میدان الکترومغناطیسی آن کمتر تحت تاثیر آلودگی های غیرفلزی، گرد و غبار یا رطوبت سطحی قرار می گیرد. در نقطه مقابل، سنسورهای خازنی بسیار به حضور آلودگی ها و رطوبت بر روی سطح حسگر حساس هستند؛ این مواد دارای ثابت دیالکتریک هستند و می توانند با ایجاد تغییر کاذب در ظرفیت خازنی، باعث عملکردهای ناخواسته یا خطا در تشخیص شوند.
🔹قابلیت تنظیم
سنسورهای القایی اغلب به صورت “تنظیم شده از پیش” عرضه می شوند و قابلیت تنظیم حساسیت خارجی ندارند (به جز مدل های خاص با قابلیت های پیشرفته). اما سنسورهای خازنی تقریبا همیشه مجهز به یک پتانسیومتر یا ابزار تنظیم دیگری هستند که به کاربر اجازه می دهد تا حساسیت سنسور را تنظیم کند. این قابلیت تنظیم برای سازگاری با مواد مختلف، کاهش تاثیر رطوبت یا آلودگی های سطحی و همچنین تشخیص از پشت دیواره های مخزن بسیار حیاتی است.
🔹هزینه
در حالت کلی، به دلیل طراحی فنی ساده تر و محدودیت در تشخیص فقط فلزات، سنسورهای القایی استاندارد اغلب در رده قیمتی پایین تری نسبت به سنسورهای خازنی قرار می گیرند. سنسور خازنی به دلیل نیاز به مدارهای حساس تر برای مدیریت تغییرات خازنی و همچنین قابلیت تنظیم حساسیت، کمی گران تر هستند. با این حال، هزینه نهایی همیشه به برند، اندازه، برد تشخیص و ویژگی های خاص مدل انتخابی بستگی دارد.
کدام سنسور برای کاربرد من مناسب تر است؟
پس از بررسی جنبه های عملکردی و فنی، سوال اصلی این است که کدام سنسور می تواند نیازهای خاص پروژه شما را برآورده سازد. انتخاب سنسور بهینه به یک فرمول ساده خلاصه نمی شود، بلکه کاملا وابسته به ماهیت جسم هدف، شرایط محیطی حاکم بر نصب و نیازمندی های خاص دقت و قابلیت تنظیم است. در واقع، شما باید محدودیت ها و مزایای هر سنسور را در مقابل ویژگی های منحصر به فرد فرآیند صنعتی خود قرار دهید تا ابزاری را انتخاب کنید که بالاترین پایداری و کمترین خطای عملیاتی را تضمین نماید و در نهایت، تفاوت سنسور القایی و خازنی در پاسخ به این نیازها مشخص خواهد شد.
🔹چه زمانی سنسور القایی انتخاب بهتری است؟
سنسور القایی در شرایطی بهترین عملکرد را ارائه می دهد که هدف تشخیص منحصرا یک جسم فلزی باشد و نیاز به تشخیص مواد غیرفلزی وجود نداشته باشد. مقاومت ذاتی بالای این سنسورها در برابر آلودگی های محیطی مانند روغن، گرد و غبار و رطوبت سطح حسگر، آن ها را به گزینه ای ایده آل برای محیط های صنعتی خشن، نظیر ماشین کاری، پرس کاری و خطوط تولید کثیف تبدیل می کند. به علاوه، در مواردی که تشخیص دقیق موقعیت قطعات فلزی در فواصل کوتاه، با دقت تکرارپذیری بالا و با کمترین هزینه اولیه مدنظر باشد، سنسور القایی اغلب مقرون به صرفه ترین و پایدارترین راهکار است.
🔹چه زمانی سنسور خازنی انتخاب بهتری است؟
انتخاب سنسور خازنی زمانی توجیه پذیر است که فرآیند شما نیازمند تشخیص اجسام غیر فلزی مانند پلاستیک، چوب، شیشه یا مایعات و مواد پودری باشد. توانایی منحصر به فرد این سنسورها در تشخیص سطح مواد از پشت دیواره های مخازن غیر فلزی، برای کاربردهای کنترل سطح در صنایع غذایی یا شیمیایی بسیار حیاتی است. همچنین، قابلیت تنظیم حساسیت در سنسورهای خازنی، به مهندسین اجازه می دهد تا عملکرد سنسور را دقیقا با ثابت دیالکتریک ماده هدف و شرایط محیطی خاص تنظیم کنند، که این انعطاف پذیری، برای کاربردهای تشخیص چند منظوره و سطوح مختلف مواد با دقت بالا ارزشمند است.
🔹سوالات کلیدی برای انتخاب صحیح (یک چک لیست)
برای ساده سازی فرآیند تصمیم گیری و اطمینان از انتخاب صحیح، مهندسان اتوماسیون باید پیش از خرید تجهیزات اندازه گیری سطح به چند پرسش کلیدی پاسخ دهند تا مشخصات فنی سنسور را با نیازهای عملیاتی همسو سازند. این چک لیست شامل موارد زیر است:
- آیا هدف تشخیص، منحصرا فلز است یا شامل مواد غیرفلزی نیز می شود؟
- آیا محیط نصب شامل آلودگی شدید، گرد و غبار یا رطوبت دائمی است؟
- آیا به تشخیص سطح مایعات یا مواد دانه ای از پشت دیواره مخزن نیاز داریم؟
- آیا قابلیت تنظیم حساسیت برای سازگاری با مواد یا شرایط متغیر محیطی ضروری است؟
پاسخ صریح به این سوالات، به سرعت شما را به سمت سنسور مناسب هدایت کرده و از بروز خطا در سیستم جلوگیری خواهد کرد.
نتیجه گیری
انتخاب میان سنسورهای القایی و خازنی فراتر از صرفا تشخیص فلز یا غیرفلز است؛ این تصمیم در واقع انتخابی میان پایداری در محیط های خشن و انعطاف پذیری و تنظیم پذیری در تشخیص انواع مواد است. مهندسان حرفه ای باید به این نکته توجه کنند که در بسیاری از مواقع، ترکیب هوشمندانه این دو تکنولوژی در نقاط مختلف یک فرآیند، بهترین نتیجه را از نظر بهینه سازی عملکرد، کاهش هزینه های نگهداری و تضمین دقت در کل سیستم به ارمغان می آورد.
فروشگاه پیکاتک به عنوان یک مرجع تخصصی فروش انواع تجهیزات ابزار دقیق، مجموعه ای کامل از سنسورهای مجاورتی و دیگر ابزارهای دقیق را با تضمین اصالت کالا و پشتیبانی فنی ارائه می دهد. اگر پروژه شما نیازمند خرید تجهیزات اندازه گیری سطح است، کارشناسان پیکاتک آماده ارائه مشاوره هستند تا مطمئن شوید که بهترین ابزار را برای ارتقاء اتوماسیون خود انتخاب می کنید.
سوالات متداول
بله، سنسورهای القایی قادر به تشخیص تمامی مواد رسانا از جمله طلا و مس هستند. با این حال، به دلیل تفاوت در رسانایی، فاصله سنجش برای این فلزات نسبت به فولاد استاندارد کمتر خواهد بود (اثر فاکتور کاهش)، و جسم باید نزدیک تر به سنسور قرار گیرد.
بله، سنسورهای خازنی به دلیل ماهیت عملکردی خود، می توانند مایعات یا مواد دانه ای را از طریق دیواره های نازک غیرفلزی مانند پلاستیک یا شیشه تشخیص دهند. با تنظیم دقیق حساسیت سنسور، می توان تاثیر خود دیواره را نادیده گرفت و فقط حضور ماده داخل مخزن را سنجید.
این اصطلاحات به نوع ترانزیستور خروجی سنسور و نحوه سیم کشی آن به کنترل کننده ها (مانند PLC) اشاره دارد. سنسورهای PNP خروجی مثبت (ولتاژ) می دهند، در حالی که سنسورهای NPN خروجی منفی یا اتصال به زمین می دهند. انتخاب نوع مناسب، کاملا به ماژول ورودی سیستم کنترل شما بستگی دارد.
سنسورهای التراسونیک با استفاده از امواج صوتی، عمدتا برای اندازه گیری فاصله و تشخیص اجسام در بردهای بسیار بزرگتر (معمولا چند سانتی متر تا چند متر) به کار می روند. زمانی که فاصله سنجش مورد نیاز فراتر از حد سنسورهای القایی/خازنی باشد یا نیاز به اندازه گیری پیوسته سطح مایعات یا مواد دانه ای وجود داشته باشد، سنسور التراسونیک انتخاب می شود.
