در هر سیستم الکتریکی، حفاظت از تجهیزات، سیمکشیها و مصرفکنندگان در برابر اضافه بار و اتصال کوتاه اهمیت دارد و کلید مینیاتوری (Miniature Circuit Breaker) یا MCB نقشی پررنگ در این زمینه ایفا میکند. چون افزایش جریان بیش از حد مجاز میتواند موجب آسیب به تجهیزات برقی، ذوب شدن سیمها، آتشسوزی و حتی خسارات جانی شود، تجهیزات حفاظتی مناسب در تابلوهای برق و شبکههای توزیع ضرورت دارند.
کلید مینیاتوری بهعنوان یک کلید حفاظتی خودکار عمل کرده و هنگام بروز خطا در مدار، جریان برق را قطع میکند. این کلیدها امروزه جایگزین بسیاری از فیوزهای سنتی شدهاند و به دلیل دقت، سرعت عملکرد و قابلیت استفاده مجدد، کاربرد گستردهای در صنعت برق دارند. در این مقاله از پیکامگ به طور کامل با کلید مینیاتوری، نحوه عملکرد، اجزای تشکیلدهنده، انواع مختلف، کاربردها، مزایا و نکات مهم انتخاب آن آشنا خواهید شد.
انواع تجهیزات برق صنعتی مورد نیاز از بهترین برندها در فروشگاه اینترنتی پیکاتک گردآوری شده است و به سادگی میتوانید مدلهای مختلف را بررسی، مقایسه و خرید کنید. کارشناسان پیکاتک نیز در هر مرحله آمادهی ارائهی مشاورهی تخصصی در زمینهی تهیهی تجهیزات صنعتی مورد نیاز شما هستند. برای کسب اطلاعات بیشتر با ما تماس بگیرید.
سازوکارکلید مینیاتوری

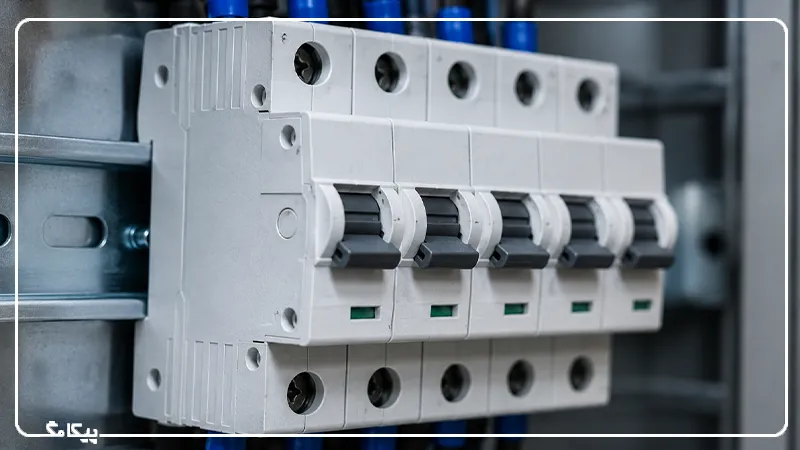

کلید مینیاتوری نوعی تجهیز حفاظتی الکترومکانیکی است که برای محافظت از مدارهای الکتریکی در برابر اضافهبار (Overload) و اتصال کوتاه (Short Circuit) طراحی شده است. این کلید بهصورت خودکار در صورت عبور جریان بیش از مقدار مجاز، پیش از آنکه باعث حرارت بالا و شوک شود، مدار را قطع و از آسیب دیدن تجهیزات و سیمکشی جلوگیری میکند.
برخلاف فیوزهای معمولی که پس از عملکرد خود باید تعویض شوند، کلید مینیاتوری بعد از رفع خطا دوباره قابل استفاده است. همین ویژگی باعث شده است که MCB به یکی از استانداردترین تجهیزات حفاظتی در تابلوهای برق تبدیل شود. کلیدهای مینیاتوری معمولاً در جریانهای پایین تا متوسط استفاده میشوند و در ساختمانها، کارگاهها، مراکز تجاری، صنایع سبک و تابلوهای توزیع برق کاربرد فراوانی دارند.
اهمیت استفاده از کلید مینیاتوری
با گسترش استفاده از تجهیزات برقی، برای حفاظت از تجهیزات و افراد، نیاز به حفاظت دقیقتر مدارها نیز افزایش یافته است. اگر جریان مدار از حد مجاز فراتر رود، دمای سیمها افزایش پیدا کرده و خطر آتشسوزی به وجود میآید. همچنین در شرایط اتصال کوتاه، جریان میتواند در کسری از ثانیه به چندین برابر مقدار نامی برسد و خسارات شدیدی ایجاد کند.
کلید مینیاتوری برای مقابله با این شرایط طراحی شده است. این تجهیز میتواند در کوتاهترین زمان ممکن مدار معیوب را از شبکه جدا کند و از انتقال خطا به سایر بخشهای سیستم جلوگیری نماید. به همین دلیل امروزه استفاده از MCB در اکثر استانداردهای برق ساختمان و صنعت الزامی محسوب میشود.

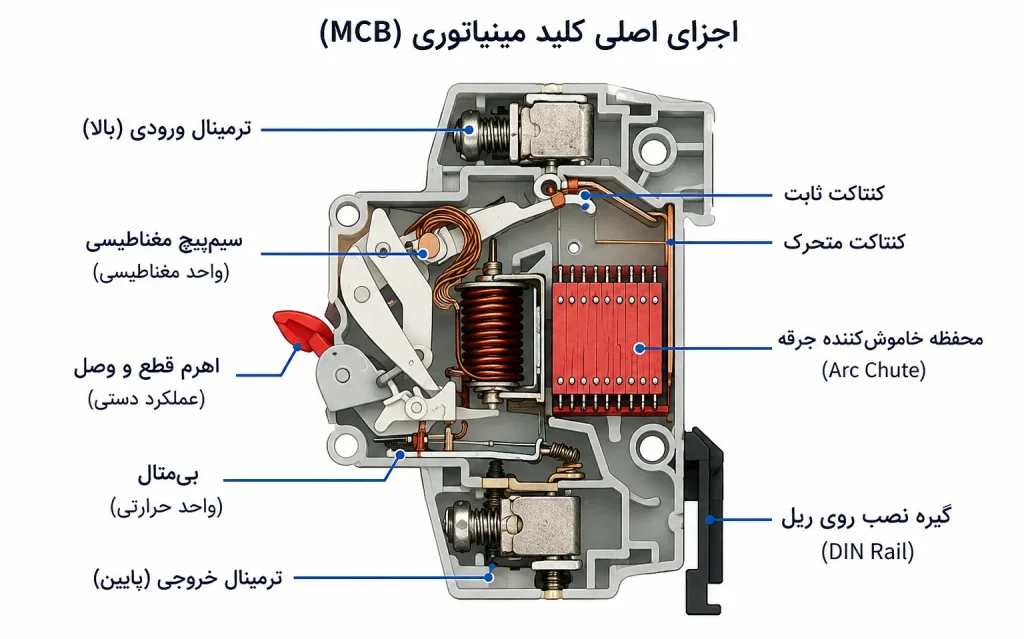

اجزای کلید مینیاتوری
برای درک بهتر نحوهی عملکرد کلید مینیاتوری، آشنایی با اجزای داخلی آن ضروری است. هر کلید مینیاتوری از چند بخش اصلی تشکیل شده است که به صورت هماهنگ عمل میکنند.
بدنه (Case)
بدنهی کلید مینیاتوری عایق است و معمولاً از مواد ترموست مقاوم در برابر حرارت و شعله ساخته میشود. این بخش وظیفهی محافظت از قطعات داخلی و جلوگیری از تماس کاربران با قسمتهای برقدار را بر عهده دارد.
اهرم قطع و وصل (Operating Handle)
این اهرم برای روشن و خاموش کردن دستی مدار استفاده میشود. همچنین پس از رفع خطا، میتوان از طریق آن کلید را دوباره در مدار قرار داد.
کنتاکتهای الکتریکی (Electrical Contact)
کنتاکتها مسیر عبور جریان را برقرار میکنند. هنگام بروز خطا، این کنتاکتها از یکدیگر جدا شده و مدار قطع میشود.
واحد حرارتی (Thermal Trip)
این بخش معمولاً از یک تیغهی بیمتال تشکیل شده است. در صورت اضافه بار، دمای بیمتال افزایش یافته و پس از رسیدن به حد مشخص، باعث قطع مدار میشود.
واحد مغناطیسی (Magnetic Trip)
برای حفاظت در برابر اتصال کوتاه از سیمپیچ مغناطیسی استفاده میشود. در جریانهای بسیار زیاد، میدان مغناطیسی ایجاد شده موجب قطع فوری مدار خواهد شد.
محفظهی خاموشکنندهی جرقه (Arc Chute)
هنگام قطع جریان، جرقهی الکتریکی ایجاد میشود. این محفظه وظیفهی مهار و خاموش کردن قوس الکتریکی را بر عهده دارد.
نحوه عملکرد کلید مینیاتوری
عملکرد کلید مینیاتوری بر پایهی دو مکانیزم حفاظتی مستقل انجام میشود که هر یک وظیفهی محافظت در شرایط خاصی را دارند.
عملکرد در برابر اضافهبار
زمانی که مصرفکنندهها جریان بیشتری نسبت به ظرفیت مدار دریافت کنند، دمای بیمتال افزایش مییابد. پس از رسیدن به مقدار مشخص، بیمتال خم شده و مکانیزم قطع را فعال میکند. این فرآیند معمولاً چند ثانیه تا چند دقیقه زمان میبرد که متناسب با شدت اضافه بار خواهد بود.
عملکرد در برابر اتصال کوتاه
در حالت اتصال کوتاه، جریان به طور ناگهانی چندین برابر مقدار نامی افزایش مییابد. در این شرایط واحد مغناطیسی فعال شده و در مدت چند میلیثانیه مدار را قطع میکند. این سرعت بالا مانع آسیب رسیدن به تجهیزات و کابلها میشود.
مشخصات فنی کلید مینیاتوری
هنگام انتخاب یک کلید مینیاتوری باید به مشخصات فنی آن توجه ویژهای داشت. این پارامترها عملکرد و محدودهی کاربرد کلید را تعیین میکنند.
جریان نامی (In)
جریانی است که کلید میتواند به صورت مداوم از خود عبور دهد. مقادیر رایج شامل ۲، ۴، ۶، ۱۰، ۱۶، ۲۰، ۲۵، ۳۲، ۴۰ و ۶۳ آمپر هستند.
ولتاژ نامی
ولتاژی است که کلید برای کار در آن طراحی شده است. معمولاً در شبکههای ۲۳۰ و ۴۰۰ ولت استفاده میشود.
قدرت قطع (Breaking Capacity)
حداکثر جریان اتصال کوتاهی که کلید میتواند بدون آسیب قطع کند. مقادیر متداول شامل ۴.5kA، 6kA، 10kA و بالاتر است.
تعداد پل
کلیدهای مینیاتوری در انواع تک پل، دو پل، سه پل و چهار پل تولید میشوند.
منحنی عملکرد
نوع منحنی قطع یکی از مهمترین مشخصات MCB محسوب میشود و کاربرد کلید را تعیین میکند.
انواع کلید مینیاتوری بر اساس منحنی قطع

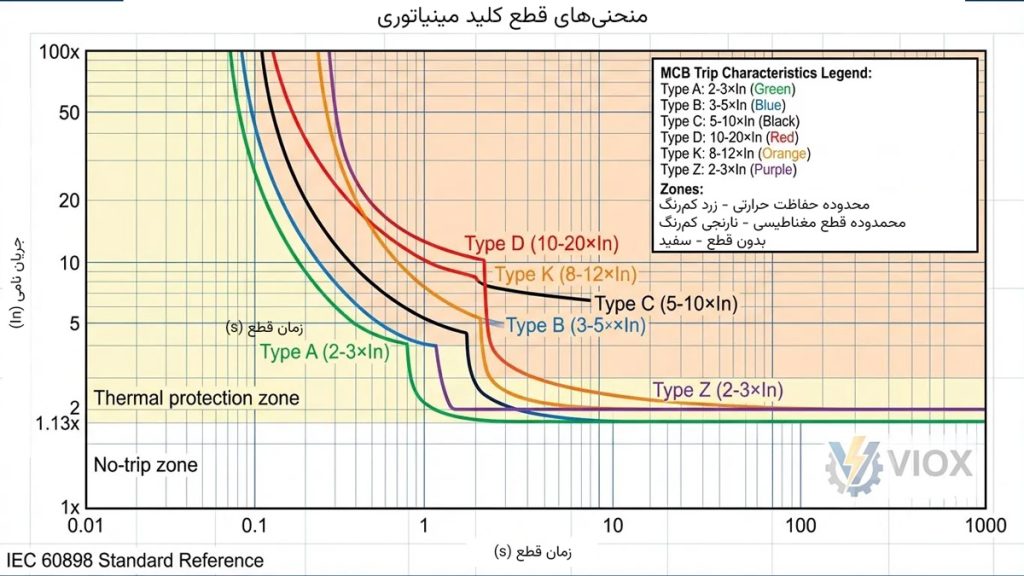

یکی از مهمترین معیارهای دستهبندی کلیدهای مینیاتوری، منحنی قطع (Trip Curve) آنهاست. این منحنی مشخص میکند که کلید در چه محدودهای از اضافه جریان و با چه سرعتی مدار را قطع میکند. از آنجا که تجهیزات الکتریکی مختلف دارای جریان هجومی (Inrush Current) متفاوتی هستند، نمیتوان از یک نوع کلید مینیاتوری برای همه کاربردها استفاده کرد.
به همین دلیل، تولیدکنندگان کلیدهای مینیاتوری را با منحنیهای قطع گوناگون طراحی کردهاند تا هر کدام برای نوع خاصی از بارهای الکتریکی مناسب باشند. شناخت تفاوت میان تیپهای مختلف کلید مینیاتوری، مانند B، C، D، K و Z، به انتخاب صحیح تجهیز حفاظتی کمک کرده و از قطع ناخواسته مدار یا حفاظت ناکافی تجهیزات جلوگیری میکند.انواع کلید مینیاتوری بر اساس منحنی قطع و کاربردها به شرح زیر است.
کلید مینیاتوری تیپ B
کلیدهای تیپ B (تندکار) زمانی عمل میکنند که جریان لحظهای حدود ۳ تا ۵ برابر جریان نامی شود. این نوع کلید برای بارهایی که جریان راهاندازی کمی دارند مناسب است.
کاربردها
- مدارهای روشنایی
- ساختمانهای مسکونی
- تجهیزات الکترونیکی حساس
- مصارف خانگی عمومی
کلید مینیاتوری تیپ C
تیپ C (کندکار) یکی از پرکاربردترین انواع کلید مینیاتوری است. این کلید در جریانهای ۵ تا ۱۰ برابر جریان نامی عمل میکند و برای تجهیزات دارای جریان راهاندازی متوسط مناسب است.
کاربردها
- موتورهای کوچک
- سیستمهای تهویه
- پمپها
- تابلوهای برق صنعتی
- کارگاهها و کارخانهها
کلید مینیاتوری تیپ D
کلید تیپ D (خیلی کندکار) برای بارهایی با جریان هجومی بسیار بالا طراحی شده است و در محدودهی ۱۰ تا ۲۰ برابر جریان نامی قطع میکند.
کاربردها
- موتورهای بزرگ
- ترانسفورماتورها
- ماشینآلات سنگین
- تجهیزات جوشکاری
- جرثقیلها
کلید مینیاتوری تیپ K
کلیدهای تیپ K برای حفاظت از موتورهای الکتریکی و بارهای القایی طراحی شدهاند و توان تحمل جریان راهاندازی بالایی دارند.
کاربردها
- موتورهای صنعتی
- کمپرسورها
- تجهیزات کنترلی صنعتی
کلید مینیاتوری تیپ Z
تیپ Z دارای حساسیت بسیار بالایی است و در برابر اضافهجریانهای کوچک نیز واکنش نشان میدهد.
کاربردها
- تجهیزات پزشکی
- مدارهای الکترونیکی دقیق
- تجهیزات اندازهگیری
- سیستمهای مخابراتی
جدول مقایسه انواع منحنی قطع در کلید مینیاتوری
| نوع منحنی | محدوده جریان قطع لحظهای (In) | زمان عملکرد در اتصال کوتاه | حساسیت به جریان هجومی | کاربردهای رایج |
|---|---|---|---|---|
| B | حدود ۳ تا ۵ برابر جریان نامی | بسیار سریع (تقریباً ۰.۰۱ تا ۰.۱ ثانیه در اتصال کوتاه) | کم (حساسترین نوع) | مدارهای روشنایی، مصارف خانگی، تجهیزات با بار مقاومتی |
| C | حدود ۵ تا ۱۰ برابر جریان نامی | سریع (حدود ۰.۰۱ تا ۰.۱ ثانیه) | متوسط | موتورهای کوچک، پریزها، بارهای القایی سبک |
| D | حدود ۱۰ تا ۲۰ برابر جریان نامی | سریع (اما با تحمل جریان هجومی بالا) | کم حساس (مناسب جریانهای هجومی زیاد) | موتورهای بزرگ، ترانسفورماتورها، تجهیزات صنعتی سنگین |
| K | حدود ۸ تا ۱۲ برابر جریان نامی | سریع | متوسط رو به بالا | موتورهای صنعتی با راهاندازی سخت، کمپرسورها |
| Z | حدود ۲ تا ۳ برابر جریان نامی | بسیار سریع (حساسترین نوع) | بسیار حساس | تجهیزات الکترونیکی حساس، نیمههادیها، مدارهای دقیق |

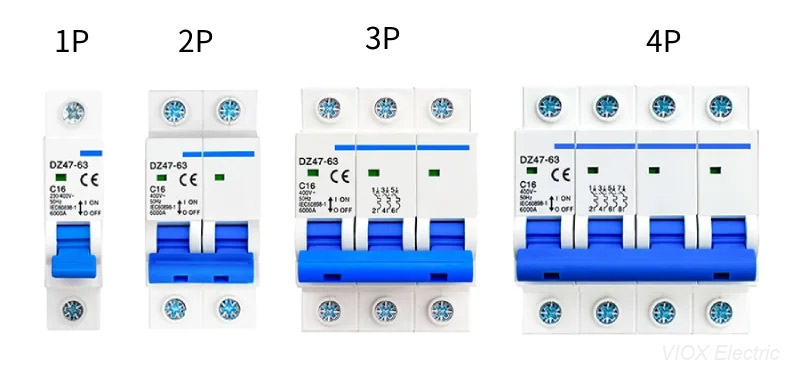

انواع کلید مینیاتوری بر اساس تعداد پل
علاوه بر منحنی قطع، کلیدهای مینیاتوری بر اساس تعداد پل (Pole) نیز دستهبندی میشوند. منظور از تعداد پل، تعداد هادیها یا خطوطی است که کلید به طور همزمان میتواند آنها را قطع یا وصل کند.
انتخاب تعداد پل مناسب به نوع شبکه برق، تعداد فازها، الزامات ایمنی و نحوه توزیع انرژی در مدار بستگی دارد. به همین دلیل کلیدهای مینیاتوری در مدلهای تکپل، دوپل، سهپل و چهارپل تولید میشوند تا بتوانند نیازهای مختلف در مدارهای تکفاز و سهفاز را پوشش دهند.
کلید مینیاتوری تک پل (1P)
کلید مینیاتوری تک پل برای مدارهای تکفاز طراحی شده و تنها هادی فاز (Line) را در هنگام بروز اضافهبار یا اتصال کوتاه قطع میکند. در این نوع کلید، سیم نول به صورت مستقیم به مدار متصل باقی میماند.
به دلیل ساختار ساده، ابعاد کوچک و قیمت اقتصادی، کلیدهای تک پل بیشترین کاربرد را در مدارهای روشنایی، پریزهای معمولی و سایر مصرفکنندههای خانگی دارند.
کلید مینیاتوری دو پل (2P)
نوع دو پل قادر است به طور همزمان هادی فاز و نول را قطع کند و به همین دلیل ایمنی بیشتری نسبت به مدلهای تک پل فراهم میآورد. با این ویژگی، پس از قطع کلید، مدار به طور کامل از منبع تغذیه ایزوله شود و عملیات تعمیر و نگهداری با خطر کمتری انجام گیرد.
از این نوع کلید معمولاً برای تجهیزات تکفاز پرمصرف، تابلوهای برق خاص، سیستمهای گرمایشی، آبگرمکنها و مدارهایی که نیاز به قطع کامل تغذیه دارند استفاده میشود.
کلید مینیاتوری سه پل (3P)
کلید مینیاتوری سه پل برای شبکههای سهفاز طراحی شده و هر سه فاز را به صورت همزمان کنترل و حفاظت میکند. در صورت بروز خطا در هر یک از فازها، کلید تمامی فازها را قطع میکند تا از آسیب دیدن موتورهای الکتریکی، تجهیزات صنعتی و بروز عدم تعادل فازی جلوگیری شود. این نوع کلید یکی از اجزای تابلو برق صنعتی است و در خطوط تولید، پمپهای سهفاز، کمپرسورها و ماشینآلات سنگین کاربرد گستردهای دارد.
کلید مینیاتوری چهار پل (4P)
کلید مینیاتوری چهار پل علاوه بر سه فاز، هادی نول را نیز به طور همزمان قطع میکند. این ویژگی باعث میشود تا مدار سهفاز به طور کامل از شبکه جدا و حفاظت جامعتری در برابر خطاها فراهم شود.
کلیدهای چهار پل معمولاً در سیستمهای سهفاز دارای نول، تابلوهای توزیع اصلی، مراکز داده، بیمارستانها، ساختمانهای تجاری بزرگ و تأسیسات حساس مورد استفاده قرار میگیرند؛ زیرا قطع همزمان نول و فازها میتواند از آسیب به تجهیزات حساس در برخی شرایط بهرهبرداری جلوگیری کند.
برخی تولیدکنندگان مدلهای 1P+N و 3P+N را نیز عرضه میکنند که از نظر تعداد ماژول و ظاهر مشابه 2P و 4P هستند، ولی از نظر ساختار حفاظتی تفاوت دارند.
کاربردهای کلید مینیاتوری در صنایع مختلف
کلیدهای مینیاتوری به دلیل عملکرد سریع، قابلیت اطمینان بالا و تنوع در ظرفیت و مشخصات فنی، در طیف گستردهای از سیستمهای توزیع برق مورد استفاده قرار میگیرند.
از مدارهای ساده خانگی گرفته تا تأسیسات صنعتی و زیرساختهای حیاتی، این تجهیزات نقش مهمی در حفاظت از مدارها در برابر اضافهبار و اتصال کوتاه ایفا میکنند. بهعنوان مهمترین کاربردهای کلید مینیاتوری میتوان به موارد زیر اشاره کرد.

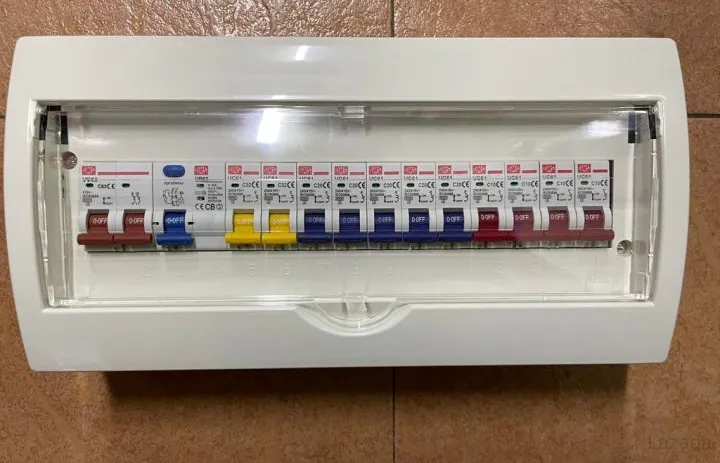

ساختمانهای مسکونی
در ساختمانهای مسکونی، کلیدهای مینیاتوری برای حفاظت از مدارهای روشنایی، پریزها، کولرهای گازی، پکیجها و سایر تجهیزات برقی استفاده میشوند. این کلیدها با قطع سریع مدار در هنگام بروز خطا، از آسیب دیدن سیمکشی ساختمان و خطرات ناشی از آتشسوزی جلوگیری میکنند.
ساختمانهای تجاری
در مراکز تجاری، فروشگاهها، مجتمعهای اداری و برجها، کلیدهای مینیاتوری وظیفهی حفاظت از مدارهای روشنایی، سیستمهای تهویه مطبوع، آسانسورها و تجهیزات الکتریکی مختلف را بر عهده دارند. استفاده از این تجهیزات به افزایش ایمنی شبکه برق داخلی و کاهش احتمال قطعیهای گسترده کمک میکند.

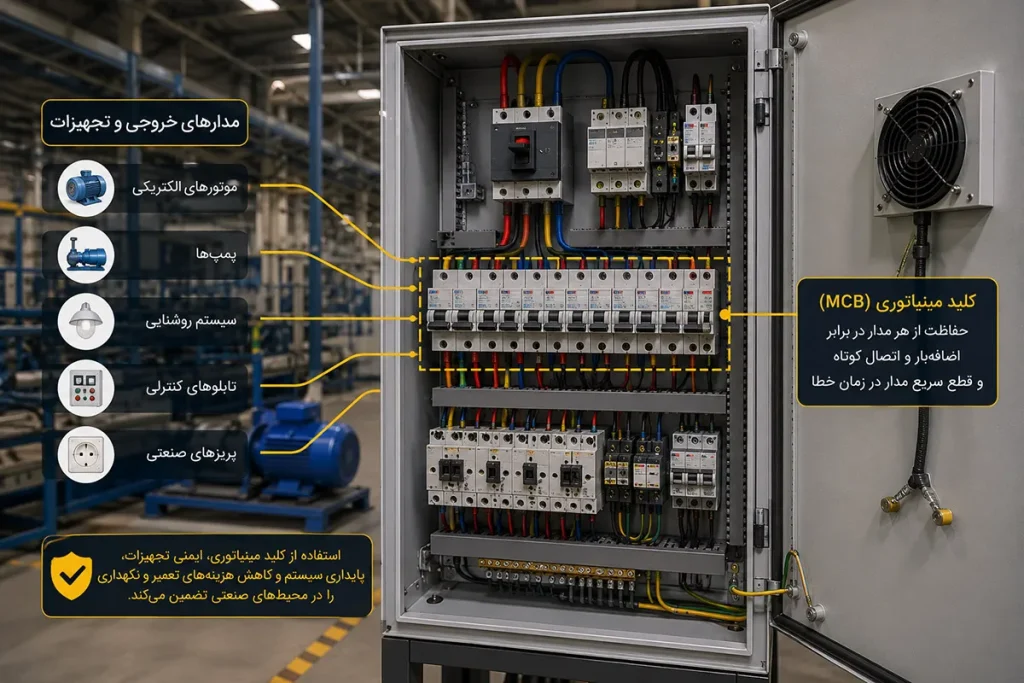

صنایع تولیدی
در محیطهای صنعتی، کلیدهای مینیاتوری برای حفاظت از خطوط تولید، موتورهای الکتریکی کوچک، تجهیزات کنترلی و تابلوهای توزیع برق مورد استفاده قرار میگیرند. انتخاب صحیح تیپ و ظرفیت کلید در این کاربردها اهمیت زیادی در جلوگیری از توقف تولید و آسیب به تجهیزات دارد.
مراکز داده و مخابرات
در اتاقهای سرور، مراکز داده و شبکههای مخابراتی، حفاظت از تجهیزات حساس الکترونیکی اهمیت ویژهای دارد. کلیدهای مینیاتوری با دقت بالا از مدارهای تغذیه سرورها، رکها، تجهیزات ارتباطی و سیستمهای ذخیرهسازی در برابر خطاهای الکتریکی محافظت میکنند.

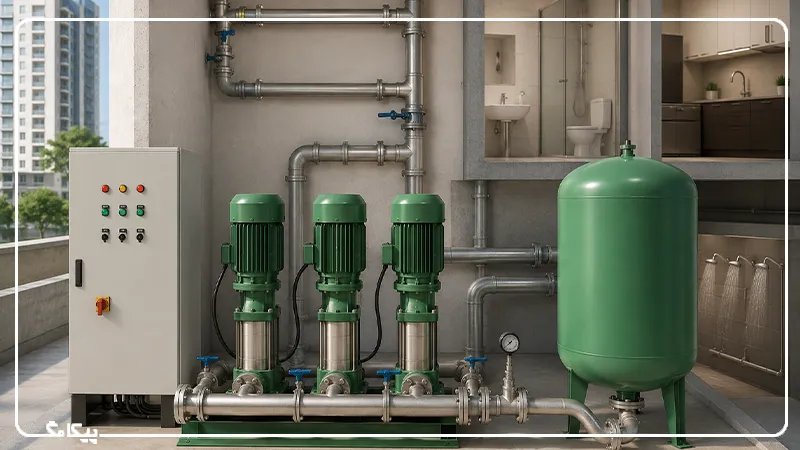

سیستمهای تهویه، پمپها و تأسیسات مکانیکی
بسیاری از پمپها، فنها، کمپرسور ها و تجهیزات تأسیساتی برای حفاظت مدار تغذیهی خود به انواع کلید برق صنعتی مخصوصا کلیدهای مینیاتوری مجهز هستند. این کلیدها در صورت افزایش غیرعادی جریان یا بروز اتصال کوتاه، مدار را قطع کرده و از آسیب به موتور و تجهیزات مکانیکی جلوگیری میکنند.
نیروگاهها و پستهای برق
اگرچه در بخشهای اصلی نیروگاهها معمولاً از تجهیزات حفاظتی با ظرفیت بالاتر استفاده میشود، اما کلیدهای مینیاتوری در مدارهای فرمان، کنترل، روشنایی و تجهیزات جانبی نقش مهمی دارند. این کلیدها از مدارهای کمجریان در برابر خطاهای الکتریکی محافظت کرده و به افزایش قابلیت اطمینان سیستم کمک میکنند.
تأسیسات زیرساختی و خدمات شهری
تصفیهخانههای آب و فاضلاب، ایستگاههای پمپاژ، سامانههای روشنایی شهری و بسیاری از زیرساختهای عمومی از کلیدهای مینیاتوری برای حفاظت مدارهای الکتریکی استفاده میکنند. این تجهیزات به حفظ پایداری عملکرد تأسیسات و کاهش هزینههای تعمیر و نگهداری کمک میکنند.
مراکز درمانی و بیمارستانها
در بیمارستانها و مراکز درمانی، پایداری و ایمنی شبکه برق از اهمیت حیاتی برخوردار است. کلیدهای مینیاتوری در تابلوهای توزیع برق بخشهای مختلف بیمارستان به کار میروند تا از تجهیزات پزشکی، سیستمهای روشنایی و مدارهای حیاتی در برابر اضافهبار و اتصال کوتاه محافظت کنند.
ماشینآلات و تجهیزات صنعتی
بسیاری از ماشینآلات صنعتی دارای مدارهای فرمان، کنترل و تغذیه مستقل هستند که توسط کلیدهای مینیاتوری محافظت میشوند. این تجهیزات علاوه بر افزایش ایمنی اپراتورها، از خرابی قطعات الکتریکی و توقف ناخواسته دستگاهها جلوگیری میکنند.
مزایای استفاده از کلید مینیاتوری
کلیدهای مینیاتوری به دلیل عملکرد قابل اعتماد، نصب آسان و توانایی حفاظت مؤثر از مدارهای الکتریکی، به یکی از پرکاربردترین تجهیزات حفاظتی در سیستمهای برق تبدیل شدهاند.
به ویژه این کلیدها در مقایسه با فیوزهای سنتی، امکانات بیشتری در اختیار کاربران قرار میدهند و علاوه بر افزایش ایمنی، هزینههای نگهداری و بهرهبرداری را نیز کاهش میدهند. مهمترین مزایای آنها به شرح زیر است.
- قابلیت استفاده مجدد پس از قطع
- سرعت عملکرد بالا
- دقت حفاظتی مناسب
- نصب آسان
- ابعاد کوچک و فشرده
- طول عمر بالا
- کاهش هزینه نگهداری
- افزایش ایمنی سیستم برق
- امکان تشخیص سریع مدار معیوب
تفاوت کلید مینیاتوری و فیوز
بسیاری از افراد کلید مینیاتوری را جایگزین مدرن فیوز میدانند، اما این دو تجهیز تفاوتهایی با یکدیگر دارند.
| ویژگی | کلید مینیاتوری | فیوز |
|---|---|---|
| قابلیت استفاده مجدد | دارد | ندارد |
| سرعت بازگشت به مدار | بسیار سریع | نیازمند تعویض |
| هزینه نگهداری | پایین | بالاتر |
| تشخیص وضعیت | آسان | دشوارتر |
| طول عمر | زیاد | محدودتر |
راهنمای انتخاب کلید مینیاتوری مناسب
انتخاب صحیح MCB نقش مهمی در ایمنی و عملکرد سیستم برق دارد. در هنگام انتخاب باید به موارد زیر توجه شود:
- نوع بار الکتریکی
- جریان مصرفی مدار
- جریان راهاندازی تجهیزات
- تعداد فازها
- قدرت قطع مورد نیاز
- شرایط محیطی
- استانداردهای طراحی تابلو
بهعنوان مثال، برای مدار روشنایی ساختمان معمولاً تیپ B مناسب است، در حالی که برای موتورهای صنعتی اغلب تیپ C یا D انتخاب میشود.
جمعبندی
کلید مینیاتوری یا MCB یکی از مهمترین تجهیزات حفاظتی در سیستمهای برق مدرن محسوب میشود که وظیفهی حفاظت مدار در برابر اضافهبار و اتصال کوتاه را بر عهده دارد. این تجهیز با بهرهگیری از مکانیزمهای حرارتی و مغناطیسی، امکان قطع سریع و ایمن مدار را فراهم و از آسیب دیدن تجهیزات و سیمکشی جلوگیری مینماید.
کلیدهای مینیاتوری در انواع مختلفی شامل B و C و D و K و Z و همچنین در مدلهای تک پل تا چهار پل تولید میشوند تا پاسخگوی نیازهای متنوع خانگی، تجاری و صنعتی باشند. انتخاب صحیح نوع کلید بر اساس مشخصات بار و شرایط بهرهبرداری، میتواند به افزایش ایمنی، کاهش هزینههای تعمیرات و بهبود عملکرد شبکه برق کمک کند.
