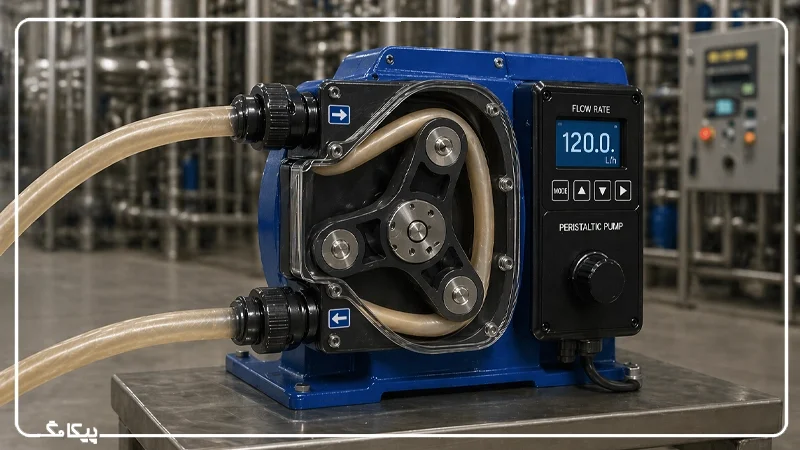

پمپ پریستالتیک (Peristaltic Pump) یا پمپ غلتکی (Roller Pump) یکی از تجهیزات محبوب در حوزهی انتقال سیالات حساس، خورنده، آلوده، یا با ویسکوزیتهی متغیر است که با طراحی ساده اما هوشمندانه، عملیات جابهجایی این سیالات را ممکن میسازد.
با حرکت یک بخش دوار روی بخش لولهای، ویژگی منحصربهفرد این پمپ، تماس نداشتن هیچ بخش مکانیکی با سیال است که باعث انتقال کاملاً ایمن، تمیز و دقیق میشود. همین موضوع آن را به یکی از گزینههای اصلی برای صنایع پزشکی، دارویی، غذایی و سیستمهای دوزینگ تبدیل میکند.
در این مطلب از پیکامگ بهطور کامل با نحوهی عملکرد پمپ پریستالتیک، ساختار داخلی، انواع، مشخصات فنی، کاربردها، مزایا، محدودیتها، روش انتخاب، نکات نصب و نگهداری، و معیارهای طراحی آشنا خواهید شد.
علاوه بر پمپهای پریستالتیک، در فروشگاه اینترنتی تجهیزات صنعتی پیکاتک، طیف گستردهای از انواع پمپهای جابهجایی مثبت پیش روی شماست که میتوانید متناسب با نیاز پروژهی خود بررسی و مقایسه کنید و بهترین گزینه را تهیه کنید.

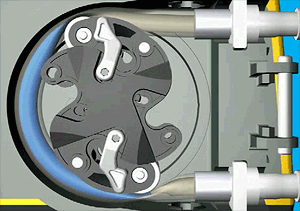

اصول عملکرد پمپ پریستالتیک
این پمپها بر اساس اصل پریستالسیس یا حرکت لوله گوارشی کار میکنند. درست مانند حرکتی که در دستگاه گوارش موجودات زنده دیده میشود و مادهی درون لولههای گوارشی انعطافپذیر را منتقل میکند.
در حقیقت عملکرد پمپ پریستالتیک مبتنیبر فشردهسازی پیدرپی یک لوله (Tube) یا شلنگ (Hose) انعطافپذیر، توسط غلتکها یا کفشکهای فشاری است. این فشردهسازی باعث حرکت سیال درون لوله میشود.
مراحل عملکرد آن بهصورت خلاصه به شرح زیر است:
- غلتک یا کفشک به سطح لوله فشار وارد میکند.
- این فشار باعث انسداد کامل موضعی لوله و ایجاد یک نقطه با حجم صفر میشود.
- با حرکت دورانی روتور، این نقطهی انسدادی در طول لوله جابهجا میشود و مانند یک موج فشاری، سیال را به جلو میراند.
- پشت سر این موج، با باز شدن لوله، یک فشار منفی طبیعی ایجاد میشود که باعث مکش سیال از سمت ورودی میشود.
- با تکرار این فرآیند، یک جریان پیوسته و پالسدار ایجاد میگردد.
همانطور که مشاهده میشود، در طول فرآیند جابهجایی، هیچ یک از قطعات پمپ با سیال تماس ندارند و تنها مسیر عبور سیال، لوله است. به همین دلیل این نوع پمپ تقریباً ایزولهترین پمپ انتقال سیال بهشمار میرود.

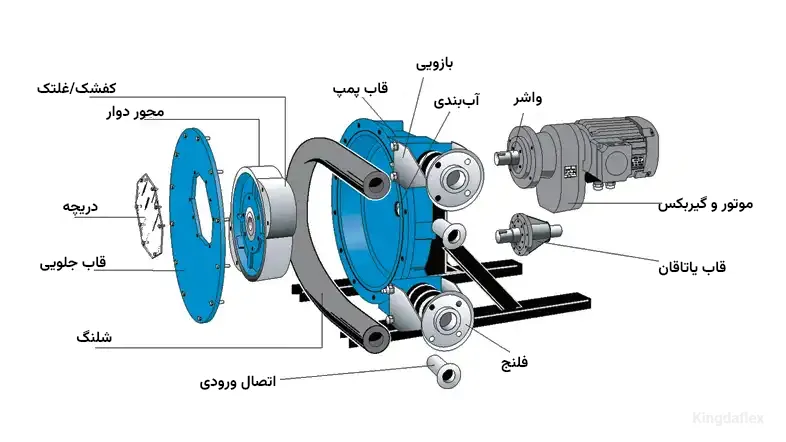

اجزای اصلی پمپ پریستالتیک
در اغلب موارد، یک پمپ پریستالتیک صنعتی معمولاً از اجزای زیر تشکیل شده است:
روتور (Rotor)
قطعهای چرخان که غلتکها یا کفشکها روی آن نصب میشوند. سرعت و تعداد پرههای روتور، ظرفیت و دبی خروجی پمپ را تعیین میکند.
غلتکها (Rollers) یا کفشکها (Shoes)
- غلتکها اصطکاک و حرارت کمتری ایجاد میکنند و برای پمپهای آزمایشگاهی و دوزینگ مناسباند.
- کفشکها فشار بیشتری ایجاد میکنند و برای پمپهای صنعتی دبی بالا استفاده میشوند.
محفظه (Casing)
بدنهای محافظ که لوله را در موقعیت مشخص نگه میدارد و مسیری مناسب برای حرکت غلتک ایجاد میکند.
لوله (Tube) یا شلنگ (Hose)
مهمترین بخش در تماس با سیال. جنس لوله بر اساس نوع سیال، pH، خورندگی، دما و فشار انتخاب میشود.
موتور (Motor)
تأمین انرژی حرکت غلتکها را بر عهده دارد و بسته به کاربرد، موتور پمپ میتواند از انواع زیر باشد:
- موتور DC
- موتور AC
- استپموتور
- موتور گیربکسدار
- موتور سروو
سیستم کنترل (Control System)
در بسیاری از مدلها از یک اینورتر یا کنترلکننده دور برای تنظیم دقیق سرعت و دبی استفاده میشود.
ساختار لوله و متریال پمپ پریستالتیک
با توجه به اینکه پمپ پریستالتیک بر اساس فشردهسازی متناوب لوله عمل میکند، یکی از مهمترین اجزای طراحی و انتخاب آن، ساختار و جنس لوله است و خواص مکانیکی و شیمیایی لوله نقش تعیینکنندهای در عملکرد، دقت دبی، طول عمر و قابلیت اطمینان سیستم دارند.
لولهی مناسب باید انعطافپذیری بالایی داشته باشد تا بهراحتی تحت فشار غلتکها تغییر شکل دهد، و در عین حال از برگشتپذیری (Elastic Recovery) بالایی برخوردار باشد تا پس از رفع فشار، به شکل اولیه بازگردد. علاوه بر این، مقاومت شیمیایی در برابر سیال عبوری، تحمل دمایی مناسب و نفوذناپذیری در برابر گازها و مایعات از دیگر ویژگیهای ضروری هستند که در کاربردهای حساس اهمیت بیشتری پیدا میکنند.
رایجترین مواد استفاده شده در لولههای پمپ پریستالتیک شامل موارد زیر است:
سیلیکون (Silicone)
لولههای سیلیکونی به دلیل خنثی بودن از نظر شیمیایی و زیستسازگاری بالا، یکی از رایجترین گزینهها در کاربردهای زیستی، آزمایشگاهی و صنایع غذایی هستند. این متریال برای کاربردهای صنعتی و آزمایشگاهی، معمولاً شفاف است و امکان مشاهده جریان سیال را فراهم میکند.
علاوه بر این، قابلیت استریلسازی (مانند اتوکلاو) دارد و بدین ترتیب در محیطهای پزشکی و انتقال خون بسیار کاربردی است. سیلیکون همچنین در دماهای پایین تا متوسط عملکردی پایدار از خود نشان میدهد. با این حال در برابر سایش و فشارهای مکانیکی طولانیمدت نسبت به برخی متریالهای دیگر ضعیفتر است و طول عمر کمتری دارد.
سانتوپرن (Santoprene)
سانتوپرن نوعی الاستومر ترموپلاستیک (TPE) است که ترکیبی از انعطافپذیری لاستیک و دوام پلاستیک را ارائه میدهد. این متریال به دلیل مقاومت شیمیایی مناسب و قیمت اقتصادی، در بسیاری از کاربردهای صنعتی مورد استفاده قرار میگیرد.
طول عمر بالاتر نسبت به سیلیکون، مقاومت بهتر در برابر سایش و توانایی تحمل فشارهای کاری بیشتر باعث شده که در پمپهای پریستالتیک صنعتی انتخابی رایج باشد. با این حال، این ماده شفاف نیست و برای کاربردهایی که نیاز به مشاهدهی جریان سیال دارند، محدودیت ایجاد میکند.
نورپرن (Norprene)
با مقاومت بالا در برابر دماهای بالا، مواد شیمیایی خورنده و شرایط محیطی نامطلوب، نورپرن یکی از متریالهای تخصصی برای شرایط کاری سخت است. این نوع لولهها معمولاً طول عمر بیشتری نسبت به سیلیکون دارند و در کاربردهایی که نیاز به کارکرد مداوم و پایدار وجود دارد، گزینهای بسیار مناسب محسوب میشوند.
نورپرن همچنین مقاومت خوبی در برابر ترکخوردگی ناشی از خستگی (Fatigue) دارد که در پمپهای پریستالتیک اهمیت زیادی دارد.
وایتون (Viton)
وایتون یک الاستومر فلوئورینه با مقاومت شیمیایی بسیار بالاست که برای انتقال سیالات بسیار خورنده، سوختها، اسیدهای قوی و حلالهای صنعتی استفاده میشود.
این متریال توانایی تحمل دماهای بالا را نیز دارد و در محیطهای صنعتی سخت عملکرد قابل اطمینانی ارائه میدهد. با این حال، هزینهی بالاتر و انعطافپذیری کمتر نسبت به برخی گزینههای دیگر، استفاده از آن را به کاربردهای خاص و حساس محدود میکند.
PVC مخصوص
PVC اصلاحشده یا گریدهای خاص آن در برخی کاربردهای آزمایشگاهی و سیستمهای دوزینگ شیمیایی استفاده میشوند. این ماده از نظر اقتصادی مقرونبهصرفه است و مقاومت شیمیایی قابل قبولی در برابر برخی مواد دارد.
با این حال، انعطافپذیری و طول عمر آن در مقایسه با الاستومرهایی مانند سیلیکون یا نورپرن کمتر است و معمولاً در کاربردهای سبکتر یا با فشار و دمای پایینتر به کار میرود.
در جدول زیر امکان مقایسهی انواع متریال پرکاربرد برای پمپ پریستالتیک بیان شده است:
| ماده | انعطافپذیری | مقاومت شیمیایی | مقاومت دمایی | طول عمر | شفافیت | کاربردهای رایج |
|---|---|---|---|---|---|---|
| سیلیکون (Silicone) | بسیار بالا | متوسط | متوسط | متوسط تا کم | شفاف | پزشکی، آزمایشگاهی، غذایی، انتقال خون |
| سانتوپرن (Santoprene) | بالا | خوب | خوب | بالا | غیرشفاف | صنعتی، انتقال سیالات عمومی |
| نورپرن (Norprene) | بالا | بسیار خوب | بالا | بسیار بالا | نیمهشفاف | محیطهای سخت، کارکرد مداوم |
| وایتون (Viton) | متوسط | عالی | بسیار بالا | بالا | غیرشفاف | مواد شیمیایی قوی، سوختها، حلالها |
| PVC مخصوص | متوسط تا کم | متوسط | پایین تا متوسط | کم | شفاف | دوزینگ شیمیایی سبک، آزمایشگاهی |
انواع پمپ پریستالتیک
پمپهای پریستالتیک بهطور کلی بر اساس نوع لوله و مکانیزم فشردهسازی به دو دستهی اصلی پمپهای تیوبی و پمپهای شلنگی تقسیم میشوند. تفاوت این دو نوع، علاوه بر ساختار مکانیکی، در محدودهی فشار کاری، نوع سیال قابل انتقال و کاربردهای صنعتی آنهاست.

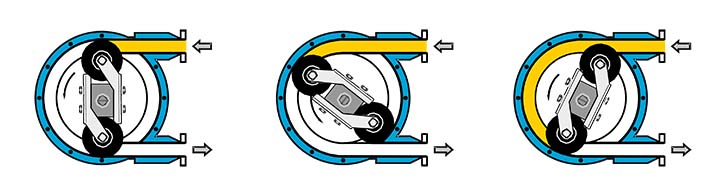

پمپ پریستالتیک لولهای (Tube Pumps)
در پمپهای تیوبی، از لولههای نازک و انعطافپذیر (Tube) استفاده میشود که معمولاً توسط چند غلتک (Roller) فشرده میشوند. این غلتکها با چرخش خود، سیال را بهصورت یکنواخت در طول لوله به حرکت درمیآورند. بهدلیل ساختار سادهتر و نیروی فشاری کمتر، این پمپها معمولاً در فشارهای پایینتر (معمولاً تا حدود ۲ تا ۳ بار) کار میکنند.
یکی از مزیتهای مهم این نوع پمپ، نویز و لرزش کم و همچنین دقت بالا در کنترل دبی است، به همین دلیل در کاربردهای حساس مانند آزمایشگاهها، تجهیزات پزشکی، بیوتکنولوژی و سیستمهای دوزینگ دقیق بسیار رایج هستند. همچنین تعویض لوله در این پمپها ساده و سریع است، اما در مقابل، طول عمر لوله در فشارهای بالا محدودتر است و برای سیالات بسیار غلیظ یا ساینده گزینهی مناسبی محسوب نمیشوند.

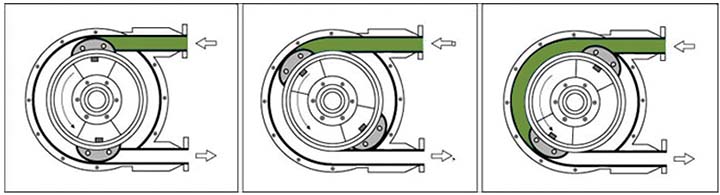

پمپ پریستالتیک شلنگی (Hose Pumps)
در پمپهای شلنگی، از شلنگهای ضخیمتر و مقاومتر (Hose) استفاده میشود که معمولاً توسط کفشک (Shoe) یا در برخی طراحیها توسط غلتک (رولر) فشرده میشوند. در مدلهای کفشکی، تماس سطحی بیشتری بین کفشک و شلنگ وجود دارد که باعث ایجاد فشار بالاتر و انتقال قدرتمندتر سیال میشود. این پمپها قادر به کار در فشارهای بالا (معمولاً تا حدود ۱۰ تا ۱۵ بار و در برخی مدلها حتی بیشتر) هستند.
بهدلیل استحکام بالای شلنگ و توانایی تحمل تنش مکانیکی، این پمپها برای انتقال سیالات غلیظ، دوغابها، لجن، مواد حاوی ذرات جامد و مواد ساینده بسیار مناسب هستند. به همین دلیل، کاربرد گستردهای در صنایع سنگین مانند معدن، صنایع شیمیایی، تصفیه فاضلاب و حتی انتقال بتن دارند. البته این پمپها معمولاً نویز و مصرف انرژی بیشتری نسبت به نوع تیوبی دارند و نگهداری آنها (مانند روانکاری و تعویض شلنگ) پیچیدهتر و پرهزینهتر است.
در جدول زیر امکان مقایسهی این دو نوع فراهم شده است.
| ویژگی | پمپ تیوبی (Tube Pump) | پمپ شلنگی (Hose Pump) |
|---|---|---|
| نوع لوله | لوله نازک و انعطافپذیر (Tube) | شلنگ ضخیم و مقاوم (Hose) |
| مکانیزم فشردهسازی | غلتک (Roller) | کفشک (Shoe) یا گاهی غلتک |
| محدوده فشار کاری | پایین (حدود ۲ تا ۳ بار) | بالا (حدود ۱۰ تا ۱۵ بار یا بیشتر) |
| دبی قابل تأمین | کم تا متوسط | متوسط تا زیاد |
| دقت دبی | بسیار بالا | متوسط |
| نوع سیال مناسب | تمیز، حساس، زیستی | غلیظ، دوغاب، ساینده |
| لرزش و نویز | کم | بیشتر |
| طول عمر لوله/شلنگ | متوسط تا کم | بالا |
| نگهداری | ساده و کمهزینه | پیچیدهتر و پرهزینهتر |
| کاربردهای رایج | آزمایشگاهی، پزشکی، دوزینگ دقیق | معدن، فاضلاب، صنایع شیمیایی، بتن |
مزایای پمپ پریستالتیک
پمپهای پریستالتیک به دلیل طراحی خاص خود، در بسیاری از صنایع به عنوان گزینهای تمیز، دقیق و قابل اعتماد شناخته میشوند. این ویژگی باعث شده است که در کاربردهای حساس مانند پزشکی و غذایی تا محیطهای صنعتی سخت، بهطور گسترده مورد استفاده قرار بگیرند. مهمترین مزایای این پمپها عبارتاند از:
تماس نداشتن قطعات مکانیکی با سیال
در این پمپها، سیال فقط با دیواره داخلی لوله در تماس است و هیچگونه تماس مستقیمی با قطعات فلزی یا مکانیکی ندارد. این موضوع از آلودگی، واکنش شیمیایی و خوردگی قطعات جلوگیری میکند و بهویژه در کاربردهای بهداشتی اهمیت زیادی دارد.
مناسب برای مواد حساس
پمپ پریستالتیک با ایجاد حداقل تنش برشی، برای انتقال مواد حساس بسیار مناسب است. به همین دلیل برای جابهجایی سلولهای زنده، داروها، مواد بیولوژیک و حتی مواد غذایی نیمهمایع بدون آسیب به ساختار آنها استفاده میشود.
مقاومت بالا در برابر مواد خورنده و ذرات جامد
از آنجا که تنها بخشی که در تماس با سیال قرار دارد، لوله است، با انتخاب متریال مناسب میتوان طیف وسیعی از مواد خورنده را بدون آسیب به پمپ منتقل کرد. این ویژگی باعث افزایش انعطافپذیری پمپ در صنایع شیمیایی میشود. همچنین برخلاف بسیاری از پمپها، پریستالتیکها میتوانند سیالات دارای ذرات معلق، دوغاب و حتی مواد ساینده را بدون گرفتگی عبور دهند.
آببندی بسیار عالی
به دلیل اینکه سیال فقط درون لوله حرکت میکند، عملاً نشتی (Leakage) از بدنهی پمپ وجود ندارد. این ویژگی در کار با مواد خطرناک، سمی یا گرانقیمت بسیار مهم است.
قابلیت چرخش معکوس
با تغییر جهت چرخش موتور، جهت جریان سیال به آسانی معکوس میشود. این ویژگی در تخلیهی خطوط یا سیستمهای دوزینگ بسیار کاربردی است.
دقت بالا در دوزینگ
دبی در این پمپها بهصورت مستقیم به سرعت چرخش موتور وابسته است، بنابراین میتوان با کنترل دقیق دور موتور، مقدار سیال انتقالی را با دقت بالا تنظیم کرد. این ویژگی در سیستمهای تزریق و دوزینگ بسیار حیاتی است.
خودمکشی
پمپهای پریستالتیک قادرند بدون نیاز به پر کردن اولیه (Priming)، سیال را از مخزن مکش کنند. این قابلیت باعث سهولت راهاندازی و کاهش زمان آمادهسازی سیستم میشود، بهخصوص در کاربردهای عملیاتی.
قابلیت کارکرد خشک
برخلاف بسیاری از پمپها، این نوع پمپ میتواند برای مدت محدودی بدون حضور سیال کار کند بدون اینکه آسیب جدی ببیند. این ویژگی در شرایطی که جریان سیال قطع میشود، از خرابی ناگهانی جلوگیری میکند.
نگهداری آسان و کمهزینه
ساختار ساده این پمپها باعث شده است که نگهداری آنها بسیار آسان باشد. معمولاً تنها قطعه مصرفی، لوله است که بهراحتی و با هزینه کم تعویض میشود و نیازی به تعمیرات پیچیده وجود ندارد.
معایب پمپ پریستالتیک
با وجود مزایای متعدد، پمپهای پریستالتیک نیز محدودیتهایی دارند که در انتخاب و طراحی سیستم باید به آنها توجه شود. این نقاط ضعف معمولاً به ماهیت عملکرد مبتنی بر فشردهسازی لوله و همچنین ویژگیهای متریال مصرفی مربوط میشوند. شناخت این موارد کمک میکند تا در کاربرد مناسب استفاده شوند و از مشکلات احتمالی جلوگیری گردد.
محدودیت فشار در مدلهای تیوبی
پمپهای تیوبی بهدلیل استفاده از لولههای نازکتر و نیروی فشاری کمتر، توان تحمل فشارهای بالا را ندارند. این موضوع باعث میشود در کاربردهای با فشار زیاد، کارایی آنها محدود شود و معمولاً نیاز به استفاده از مدلهای شلنگی صنعتی باشد.
پالسدار بودن جریان
بهدلیل مکانیزم پریستالسیس (فشردهسازی متناوب لوله)، جریان خروجی بهصورت ضربانی (Pulse) است و کاملاً یکنواخت نیست. این موضوع در کاربردهای حساس به نوسان جریان میتواند مشکلساز شود، هرچند با استفاده از تجهیزاتی مانند دمپر (Pulsation Damper) قابل کاهش است.
عمر محدود لوله
لوله بهعنوان قطعهی مصرفی اصلی، تحت تنشهای مکرر مکانیکی قرار دارد و بهمرور دچار خستگی و فرسودگی میشود. طول عمر آن به عواملی مانند جنس لوله، دمای سیال، سرعت چرخش و فشار کاری وابسته است و معمولاً از چند ده تا چند صد ساعت کاری متغیر است.
محدودیت در دبیهای بسیار بالا
اگرچه پمپهای شلنگی میتوانند دبیهای نسبتاً بالایی را تأمین کنند، اما در مقایسه با برخی پمپهای صنعتی دیگر، برای انتقال حجمهای بسیار زیاد و پیوسته گزینهی ایدهآلی محسوب نمیشوند. در چنین شرایطی، معمولاً پمپهای سانتریفیوژ یا جابجایی مثبت دیگر عملکرد بهتری دارند.
راندمان انرژی نسبتاً پایین
بهدلیل اتلاف انرژی در فشردهسازی مداوم لوله، این پمپها معمولاً راندمان کمتری نسبت به برخی پمپهای دیگر دارند، بهخصوص در فشارهای بالا.
محدودیت در دقت بلندمدت
اگرچه دقت دوزینگ بالاست، اما با فرسوده شدن لوله، حجم جابجایی تغییر میکند و نیاز به کالیبراسیون مجدد وجود دارد.
هزینهی مصرفی لوله در بلندمدت
هرچند نگهداری ساده است، اما تعویض دورهای لوله (بهخصوص در کاربردهای صنعتی سنگین) میتواند هزینه عملیاتی قابلتوجهی ایجاد کند.
محدودیت در دماهای شدید
عملکرد پمپ، کاملا به خواص الاستیک لوله وابسته است، بنابراین در دماهای بسیار بالا یا خیلی پایین، کارایی و عمر لوله کاهش مییابد.
کاربردهای پمپ پریستالتیک در صنایع مختلف
پمپهای پریستالتیک به دلیل ساختار ساده، دقت بالا، عدم تماس سیال با اجزای مکانیکی و توانایی کار با سیالات پیچیده، در طیف گستردهای از صنایع استفاده میشوند، بهطوریکه هم در فرآیندهای حساس و بهداشتی و هم در محیطهای صنعتی سخت کاربرد دارند.
🌊 صنعت آب و فاضلاب
در تصفیهخانههای آب و فاضلاب، پمپهای پریستالتیک برای تزریق دقیق مواد شیمیایی و انتقال سیالات آلوده استفاده میشوند. کاربردهایی مانند تزریق کلر برای گندزدایی، تزریق پلیمر برای لختهسازی، انتقال لجن، و تزریق ضد رسوب (Antiscalant) از مهمترین موارد هستند. این پمپها به دلیل توانایی کار با سیالات حاوی ذرات جامد و خاصیت خودمکشی، در محیطهای سخت عملکرد بسیار قابل اعتمادی دارند.
🥤 صنایع غذایی و نوشیدنی
در صنایع غذایی، به دلیل اهمیت بهداشت و جلوگیری از آلودگی، پمپ پریستالتیک گزینهای ایدهآل محسوب میشود. این پمپها برای انتقال خمیرها، سسها، شکلات، مربا و نوشیدنیهای دارای ذرات معلق استفاده میشوند. همچنین در فرآیند پر کردن شیشهها و ظروف بهدلیل دقت بالا و عدم تماس سیال با قطعات فلزی کاربرد گسترده دارند.

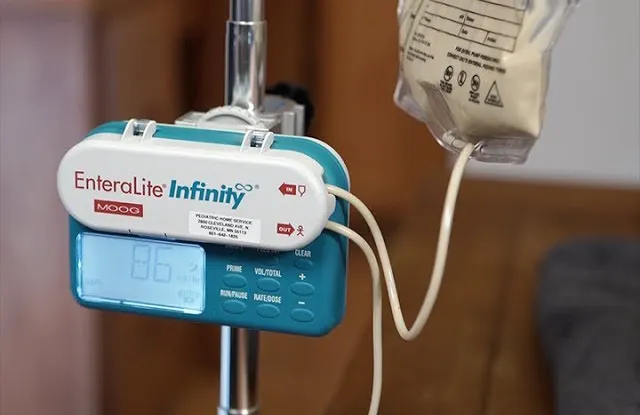

💊 صنعت دارویی و پزشکی
در حوزه پزشکی و داروسازی، دقت و استریل بودن اهمیت بسیار بالایی دارد. پمپهای پریستالتیک در دستگاه دیالیز، انتقال خون، دوزینگ داروها و تجهیزات آزمایشگاهی استفاده میشوند. دلیل اصلی استفاده از این پمپها، انتقال آرام، بدون آلودگی و بدون آسیب به ساختار مواد حساس زیستی است.
🛢️ صنعت نفت، گاز و پتروشیمی
در صنایع شیمیایی سنگین، این پمپها برای تزریق مواد شیمیایی خورنده، اسیدها، آمینها، DMDS و پلیمرها استفاده میشوند. همچنین در انتقال سیالات با چگالی بالا یا ترکیبات شیمیایی خاص که نیاز به دقت تزریق دارند، عملکرد قابل اعتمادی دارند. مقاومت شیمیایی بالا (با انتخاب لوله مناسب) مهمترین مزیت در این حوزه است.

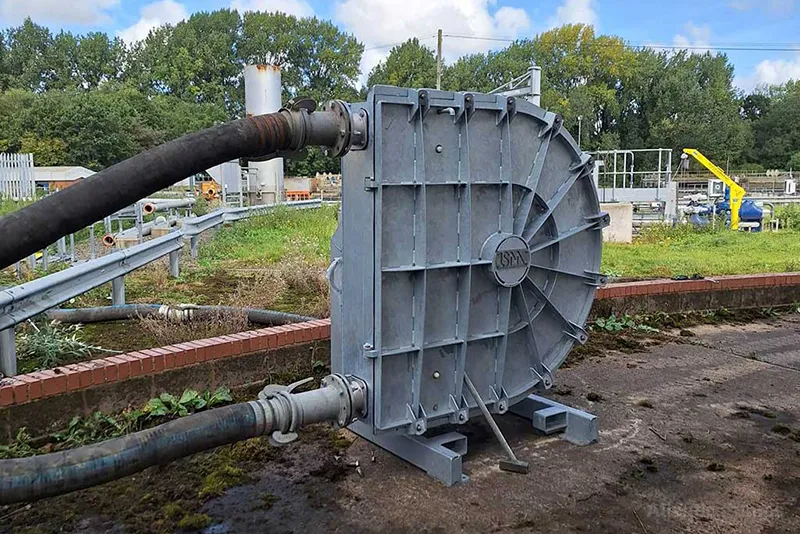

👷 صنعت معدن و انتقال دوغابها
در معادن و صنایع سنگین، پمپهای شلنگی پریستالتیک برای انتقال دوغاب سنگ، گل حفاری، لجن معدنی و دوغاب سیمان استفاده میشوند. این پمپها به دلیل توانایی عبور ذرات ساینده بدون گرفتگی و تحمل فشار بالا، جایگزین مناسبی برای بسیاری از پمپهای سنتی هستند.
🖌️ صنعت رنگ، رزین و چسب
در این صنایع، سیالات معمولاً ویسکوز (غلیظ) و چسبنده هستند. پمپ پریستالتیک برای انتقال رنگها، رزینها، چسبها و مواد حاوی حلال مناسب است. همچنین به دلیل عدم تماس سیال با بدنه پمپ، مشکل رسوبگذاری یا آلودگی متقاطع کاهش مییابد.

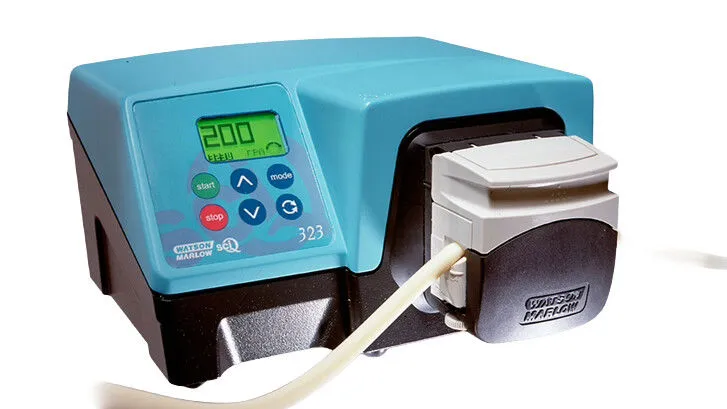

🧪 صنایع آزمایشگاهی و تحقیقاتی
برای نمونهبرداری دقیق، دوزینگ محلولها، و کار با سیالات حساس در تحقیق و توسعه (R&D) استفاده میشود. دقت بالا و کنترل ساده جریان، آن را برای آزمایشهای علمی ایدهآل میکند.
🖨️ صنایع چاپ و بستهبندی
در سیستمهای چاپ صنعتی و بستهبندی برای تزریق جوهر، رنگ و مواد افزودنی با دقت بالا کاربرد دارد. یکنواختی کنترل دبی در کیفیت چاپ بسیار مهم است.
🧑🌾 صنایع کشاورزی و کوددهی
در سیستمهای آبیاری و کوددهی، برای تزریق دقیق کودهای مایع و مواد شیمیایی کشاورزی استفاده میشود.
نکات مهم در انتخاب پمپ پریستالتیک
برای انتخاب صحیح پمپ پریستالتیک، باید مجموعهای از پارامترهای هیدرولیکی، شیمیایی و عملیاتی بهصورت همزمان بررسی شود. انتخاب اشتباه در هر یک از این موارد میتواند باعث کاهش عمر لوله، افت عملکرد یا افزایش هزینههای نگهداری شود.
۱. دبی مورد نیاز
دبی یا میزان جریان سیال، یکی از اصلیترین پارامترهای انتخاب پمپ است. در پمپهای پریستالتیک، دبی با سرعت چرخش موتور تنظیم میشود، اما هر پمپ یک محدوده ظرفیت مشخص دارد. بنابراین باید دبی مورد نیاز در کنار محدودیتهای فیزیکی پمپ بررسی شود تا از کارکرد خارج از محدوده جلوگیری شود.
در پمپهای پریستالتیک، دبی خروجی تقریباً رابطهای خطی با سرعت چرخش روتور دارد، زیرا در هر دور چرخش، حجم مشخصی از سیال در داخل لوله جابهجا میشود. بهصورت ساده میتوان نوشت:
Flow ≈ RPM × Displacement per revolution
طبق این رابطه، با افزایش سرعت موتور (RPM)، دبی نیز بهصورت مستقیم افزایش مییابد، مشروط بر اینکه شرایط مکانیکی (مانند عدم لغزش یا تغییر شکل بیش از حد لوله) ثابت بماند. با این حال، در سرعتهای بسیار بالا ممکن است به دلیل اینرسی سیال یا تغییر رفتار لوله، انحراف جزئی از این رابطهی خطی مشاهده شود.
۲. فشار کاری سیستم
فشار سیستم تعیین میکند که از چه نوع پمپی باید استفاده شود. در کاربردهای فشار پایین و دقت بالا، پمپهای لولهای مناسبتر هستند، اما در شرایط فشار بالا (مثلاً انتقال مواد سنگین یا خطوط طولانی)، استفاده از پمپهای شلنگی توصیه میشود. انتخاب اشتباه در این بخش میتواند باعث کاهش عمر لوله یا نشتی شود.
از سوی دیگر، عملکرد پمپ پریستالتیک به میزان نیروی فشاری اعمالشده توسط رولر یا کفشک بر روی لوله وابسته است. این فشار باید در یک محدوده بهینه قرار داشته باشد؛ زیرا فشار کم باعث برگشت سیال و کاهش دبی میشود، در حالی که فشار بیش از حد منجر به سایش سریع لوله و کاهش عمر آن خواهد شد.
همچنین فشار داخلی قابل تحمل در سیستم محدود است و این محدودیت به طراحی روتور، جنس لوله و نوع پمپ (لولهای یا شلنگی) بستگی دارد. در نتیجه، طراحی صحیح این بخش نقش کلیدی در پایداری عملکرد و ضریب انتقال سیال دارد.
۳. نوع و ویژگیهای سیال
ماهیت سیال تأثیر مستقیم بر انتخاب پمپ دارد. سیالات میتوانند خورنده، دارای ذرات جامد یا بسیار حساس باشند. در این حالت باید جنس لوله (مانند سیلیکون، وایتون یا نورپرن) متناسب با سیال انتخاب شود تا هم از نظر شیمیایی مقاوم باشد و هم از نظر مکانیکی دچار فرسایش نشود.
۴. ویسکوزیته سیال
غلظت یا ویسکوزیته سیال نقش مهمی در انتخاب نوع پمپ و سرعت عملکرد آن دارد. سیالات بسیار غلیظ که مقاومت داخلی جریان افزایش مییابد، نیاز به شلنگهای مقاومتر و گاهی سرعت پایینتر دارند تا از سایش بیش از حد جلوگیری شود. در مقابل، سیالات رقیق امکان دبی بالاتر و عملکرد نرمتر را فراهم میکنند.
یکی از مزیتهای مهم پمپ پریستالتیک این است که برخلاف بسیاری از پمپهای دیگر، همچنان توانایی انتقال سیالات بسیار غلیظ، خمیری یا حتی نیمهجامد را دارد. این ویژگی باعث شده است که در صنایعی مانند فاضلاب، معدن و صنایع غذایی کاربرد گستردهای داشته باشد.
۵. دما
هر نوع لوله محدوده دمایی مشخصی دارد و خارج شدن از این محدوده باعث کاهش عمر و عملکرد آن میشود. بهطور مثال:
- سیلیکون: تا حدود ۱۸۰°C (در شرایط خاص)
- سانتوپرن: تا حدود ۱۳۵°C
- وایتون: تا حدود ۲۰۰°C
بنابراین دمای سیال و محیط باید حتماً در انتخاب لوله لحاظ شود.
۶. میزان پالس جریان
به دلیل ماهیت عملکرد پریستالتیک، جریان خروجی ذاتاً ضربانی است. اگر در کاربرد، نیاز به جریان یکنواخت داشته باشد (مثل تزریق دقیق یا سیستمهای حساس)، باید از تجهیزات کمکی مانند دمپر پالس، چندغلتکی بودن پمپ یا کنترلرهای هوشمند دور موتور استفاده شود.
۷. جنس و سازگاری شیمیایی لوله
این عامل مهمترین معیار در انتخاب پمپ پریستالتیک است. لوله باید علاوه بر مقاومت شیمیایی، از نظر انعطافپذیری و مقاومت سایشی نیز با شرایط کاری سازگار باشد. انتخاب اشتباه در این بخش مستقیماً باعث خرابی سریع سیستم میشود.
۸. دوام و هزینههای نگهداری
لوله یک قطعهی مصرفی است و باید بهعنوان بخشی از هزینه عملیاتی سیستم در نظر گرفته شود. عوامل مختلفی مانند سرعت کارکرد، فشار، دما و نوع سیال بر عمر لوله تأثیر میگذارند. بنابراین در طراحی اقتصادی سیستم، دوره تعویض لوله باید از ابتدا پیشبینی شود.
۹. دقت مورد نیاز
در کاربردهایی مانند دوزینگ دارویی یا تزریق مواد شیمیایی، دقت بسیار مهم است. هرچه نیاز به دقت بالاتر باشد، باید از پمپهای تیوبی با کنترل دقیقتر سرعت و سیستمهای پایدارتر استفاده شود.
تعمیر و نگهداری پمپ پریستالتیک
نگهداری صحیح پمپ پریستالتیک نقش بسیار مهمی در افزایش عمر لوله، حفظ دقت دبی و جلوگیری از خرابیهای ناگهانی دارد. افزایش عمر پمپ پریستالتیک بیش از هر چیز به مدیریت صحیح لوله، کنترل شرایط کاری و نگهداری پیشگیرانه وابسته است و رعایت این اصول باعث کاهش هزینههای تعمیرات و افزایش پایداری عملکرد سیستم میشود.
بازدید دورهای لوله
لوله باید بهصورت منظم از نظر تغییر رنگ، کاهش انعطاف، ترکخوردگی یا سفت شدن بررسی شود. این علائم نشاندهنده نزدیک شدن به پایان عمر مفید لوله هستند و در صورت مشاهده، باید تعویض انجام شود تا از نشتی یا افت دبی جلوگیری گردد.
کنترل سرعت عملکرد پمپ
افزایش سرعت روتور باعث افزایش تعداد دفعات فشردهسازی لوله در واحد زمان میشود و در نتیجه، فرسایش آن سریعتر اتفاق میافتد. بنابراین باید سرعت پمپ در محدوده استاندارد و متناسب با نوع لوله و کاربرد تنظیم شود تا عمر مفید سیستم افزایش یابد.
استفاده از لولههای اصلی و استاندارد
استفاده از لولههای غیر استاندارد یا ارزانقیمت میتواند باعث کاهش دقت دبی، افزایش سایش روتور یا کفشک و حتی آسیب به مکانیزم پمپ شود. لولههای توصیهشده توسط سازنده معمولاً از نظر ابعاد، سختی و مقاومت شیمیایی بهینه شدهاند.
روانکاری در پمپهای شلنگی
در پمپهای شلنگی، برای کاهش اصطکاک بین کفشک و شلنگ از روانکارهای مخصوص یا روغنهای صنعتی استفاده میشود. این کار باعث کاهش تولید حرارت، کاهش سایش و افزایش طول عمر شلنگ میشود. انتخاب نوع روانکار باید مطابق توصیه سازنده باشد.
جلوگیری از کارکرد در شرایط مرزی
کارکرد مداوم در فشار یا دبی نزدیک به حداکثر ظرفیت پمپ (Overload) باعث افزایش تنش روی لوله و کاهش عمر آن میشود. در چنین شرایطی بهتر است از پمپ با ظرفیت بالاتر استفاده شود تا سیستم در شرایط پایدار و کمتنش کار کند.
تمیزکاری منظم سیستم
رسوبات یا باقیمانده سیال در داخل لوله میتواند باعث کاهش دقت دبی یا گرفتگی شود. شستوشوی دورهای (Flushing) با محلول مناسب، بهویژه در کاربردهای غذایی و دارویی، برای حفظ عملکرد پایدار ضروری است.
بررسی رولرها و کفشکها
سایش یا آسیب در رولرها و کفشکها میتواند باعث فشار نامتعادل روی لوله شود. بررسی دورهای این قطعات و اطمینان از چرخش نرم و یکنواخت آنها، نقش مهمی در جلوگیری از خرابی زودرس لوله دارد.
کالیبراسیون دورهای دبی
با گذشت زمان و فرسودگی لوله، دبی واقعی ممکن است از مقدار تنظیمشده فاصله بگیرد. انجام کالیبراسیون دورهای بهویژه در کاربردهای دوزینگ حساس کمک میکند تا دقت سیستم حفظ شود.
آینده فناوری پمپهای پریستالتیک
فناوری پمپهای پریستالتیک در حال حرکت به سمت دقت بالاتر، هوشمندسازی و افزایش طول عمر قطعات مصرفی است. تمرکز اصلی توسعههای جدید بر بهبود کنترل جریان، کاهش استهلاک لوله و یکپارچهسازی با سیستمهای دیجیتال صنعتی است.
موتورهای سروو با دقت بالا
استفاده از سرووموتورهای پیشرفته باعث افزایش دقت در کنترل سرعت و در نتیجه دبی خروجی میشود. این موتورها امکان تنظیم بسیار دقیق جریان را در کاربردهای حساس مانند داروسازی و تزریق شیمیایی فراهم میکنند.
سیستمهای کنترل دیجیتال و PID
کنترلکنندههای PID دیجیتال باعث پایدارسازی بهتر جریان و کاهش نوسانات دبی میشوند. این سیستمها میتوانند تغییرات فشار یا ویسکوزیته را جبران کرده و خروجی یکنواختتری ایجاد کنند.
سنسورهای هوشمند و پایش جریان
استفاده از سنسورهای پیشرفته برای اندازهگیری پالس، دبی و فشار، امکان مانیتورینگ لحظهای عملکرد پمپ را فراهم میکند. این دادهها برای بهینهسازی عملکرد و جلوگیری از خرابی بسیار مهم هستند.
توسعهی مواد جدید برای لولهها
تحقیقات در حال حرکت به سمت تولید لولههایی با مقاومت بالاتر در برابر سایش، دما و مواد شیمیایی است. این پیشرفتها بهطور مستقیم باعث افزایش عمر لوله و کاهش هزینههای نگهداری میشوند.
کاهش نویز و طراحیهای کمصدا
طراحیهای جدید مکانیکی و استفاده از مواد جاذب ارتعاش باعث شدهاند پمپهای پریستالتیک مدرن بسیار کمصداتر باشند، که این موضوع در محیطهای آزمایشگاهی و پزشکی اهمیت زیادی دارد.
کنترل از راه دور و اتصال به SCADA
پمپهای جدید قابلیت اتصال به سیستمهای مانیتورینگ صنعتی (SCADA) را دارند و میتوان آنها را از راه دور کنترل و پایش کرد. این ویژگی در صنایع بزرگ و فرآیندهای اتوماسیون بسیار کاربردی است.
هوش مصنوعی (AI) و یادگیری ماشین
در نسل جدید پمپها، الگوریتمهای هوش مصنوعی برای پیشبینی خرابی لوله، بهینهسازی دبی و تنظیم خودکار پارامترهای کاری استفاده خواهند شد. این موضوع باعث کاهش توقف سیستم و افزایش بهرهوری میشود.
اینترنت اشیا (IoT) و پایش ابری
اتصال پمپها به شبکه IoT امکان جمعآوری دادههای عملکردی در فضای ابری را فراهم میکند. این دادهها برای تحلیل بلندمدت، نگهداری پیشبینانه (Predictive Maintenance) و مدیریت هوشمند تجهیزات استفاده میشوند.
نگهداری پیشبینانه
نگهداری پیشبینانه باعث میشود تا بهجای تعویض دورهای لوله، سیستمهای جدید با تحلیل دادههای سنسورها زمان دقیق فرسودگی را پیشبینی میکنند. این موضوع به کاهش هزینه و جلوگیری از توقف ناگهانی سیستم میانجامد.
پمپهای هوشمند خودتنظیم
نسل آینده پمپها، خودتنظیم (Self-Optimizing Pumps) خواهند بود و میتوانند بهصورت خودکار بهترین سرعت، فشار و الگوی کاری را بر اساس شرایط سیال و بدون نیاز به تنظیم دستی اپراتور انتخاب کنند.
جمعبندی
پمپ پریستالتیک به عنوان یک پمپ جابهجایی مثبت، دستگاهی پرکاربرد، منعطف و قابلاعتماد در صنایع مختلف است. مزیت اصلی آن انتقال کاملاً ایزوله و بدون تماس سیال با اجزای پمپ است که باعث کاربرد و اهمیت زیاد آن در صنایع بهداشتی و شیمیایی شده است.
انتخاب صحیح هر یک از انواع این پمپ بر اساس نوع سیال، فشار، دبی، جنس لوله و ویژگیهای محیطی انجام میشود. با نگهداری مناسب، این پمپها عملکردی دقیق، پایدار و مقرونبهصرفه ارائه میدهند و از بهترین گزینهها برای کاربردهای دوزینگ و انتقال سیالات حساس به شمار میروند.
