در سال های اخیر با افزایش سرعت ساخت و ساز در شهرهای بزرگ و بلندتر شدن ساختمان ها، تأمین فشار مناسب آب به یکی از چالشهای مهم در سیستم های آبرسانی تبدیل شده است. بسیاری از ساختمانهای چندطبقه بدون استفاده از تجهیزات تقویت فشار، قادر به تأمین آب با فشار مناسب در طبقات بالاتر نیستند. از طرف دیگر، افزایش مصرف انرژی و محدودیت منابع آبی باعث شده استفاده از راهکارهای هوشمند و بهینه در سیستم های پمپاژ بیش از گذشته مورد توجه قرار گیرد.
در گذشته برای کنترل فشار آب در ساختمانها بیشتر از تجهیزاتی مانند منبع انبساط و کلید اتوماتیک استفاده میشد، اما این روشها محدودیتها و مشکلات خاص خود را دارند. امروزه اینورتر پمپ آب یا درایو فرکانس متغیر (VFD) به عنوان یک راهکار مدرن و کارآمد شناخته میشود که امکان کنترل دقیق سرعت پمپ، کاهش مصرف انرژی و حفظ فشار پایدار در شبکه لولهکشی را فراهم می کند. در این مقاله به بررسی کامل نحوه عملکرد اینورتر در پمپها، مزایا و معایب آن و تفاوت این فناوری با روشهای سنتی کنترل پمپ خواهیم پرداخت.
فروشگاه اینترنتی پیکاتک، مرجع تخصصی تأمین انواع پمپ های صنعتی، مجموعهای کامل از پمپهای جابجایی مثبت و دینامیکی را با تضمین کیفیت و قیمت رقابتی عرضه میکند. اگر برای پروژههای خود به دنبال انتخاب بهینه هستید، همین حالا برای دریافت مشاوره فنی رایگان و استعلام قیمت بهروز پمپ صنعتی با کارشناسان مجرب ما تماس بگیرید تا شما را در انتخابی دقیق و هوشمندانه همراهی کنند.

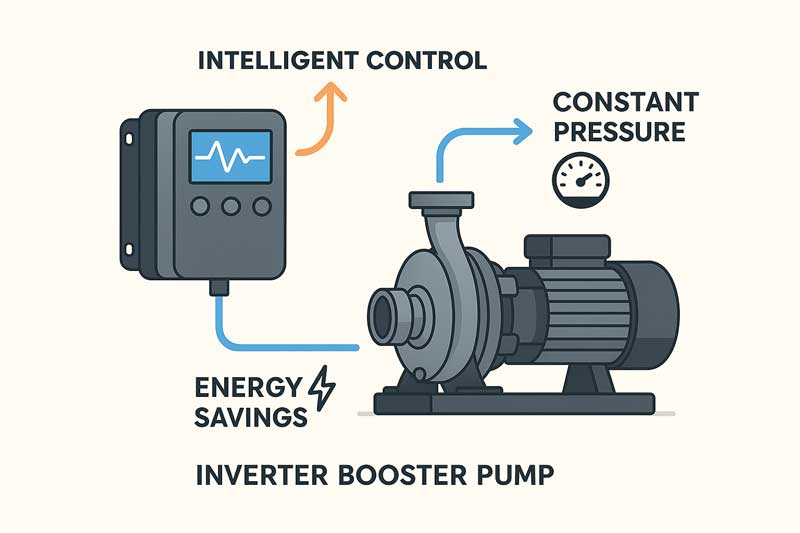

اینورتر پمپ آب چیست و چگونه کار می کند؟

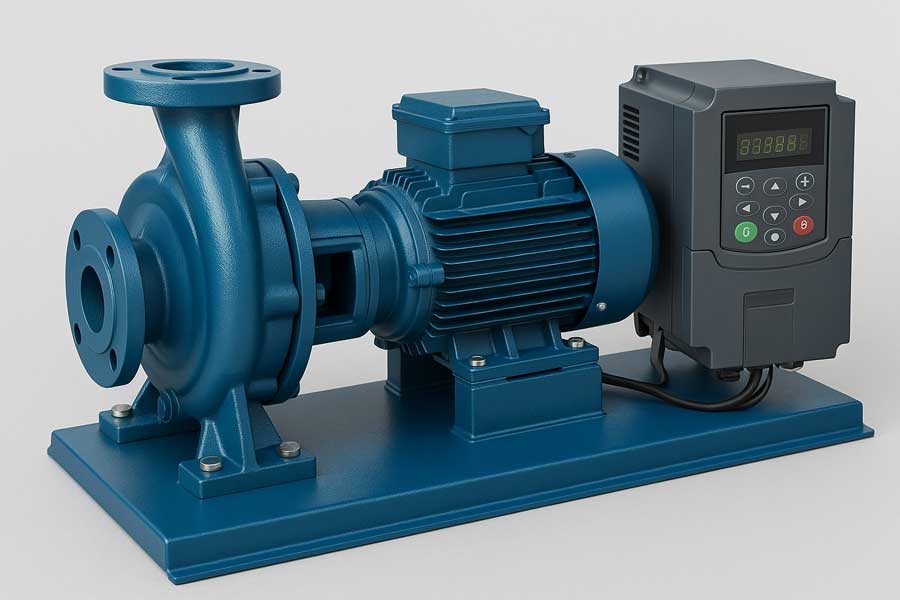

اینورتر یا درایو فرکانس متغیر (VFD) دستگاهی الکترونیکی است که با تغییر فرکانس و ولتاژ برق ورودی، سرعت چرخش و گشتاور الکتروموتور را کنترل می کند. از آنجا که پمپ آب توسط یک موتور الکتریکی کار می کند، استفاده از اینورتر امکان کنترل دقیق سرعت پمپ را فراهم می کند.
در واقع وقتی اینورتر روی پمپ نصب میشود، پمپ دیگر همیشه با حداکثر توان کار نمیکند. بلکه با توجه به میزان مصرف آب در سیستم، سرعت آن تنظیم می شود. به همین دلیل اگر تنها یک شیر آب باز باشد، پمپ با دور کمتر کار میکند و زمانی که مصرف افزایش پیدا کند، سرعت موتور نیز بیشتر می شود. این عملکرد باعث بهینه شدن مصرف انرژی و پایداری فشار آب در سیستم می شود. مراحل عملکرد اینورتر به شرح زیر است:
- سنسور فشار (Pressure Transmitter): در خروجی پمپ یا روی خط لوله نصب می شود و فشار آب را اندازهگیری می کند. این سنسورها معمولاً دارای محدوده ۱۰ بار و خروجی سیگنال ۴ تا ۲۰ میلیآمپر هستند.
- ارسال سیگنال به اینورتر: سنسور به طور مداوم مقدار فشار را به اینورتر ارسال میکند.
- مقایسه با فشار تنظیمشده: اینورتر مقدار فشار اندازهگیری شده را با مقدار فشار مطلوب یا Set Point مقایسه میکند.
- تنظیم سرعت موتور: اگر فشار کمتر از مقدار تعیین شده باشد، اینورتر فرکانس خروجی را افزایش میدهد تا سرعت پمپ بیشتر شود. در مقابل، اگر فشار از حد مورد نظر بیشتر شود یا مصرف آب کاهش یابد، سرعت موتور کم می شود و در صورت عدم مصرف، پمپ به حالت Sleep یا آمادهبه کار می رود.
به این ترتیب، استفاده از اینورتر باعث می شود فشار آب در شبکه لوله کشی به صورت یکنواخت و پایدار حفظ شود و پمپ نیز دقیقاً متناسب با نیاز سیستم کار کند.
تفاوت اینورتر با روش های سنتی کنترل پمپ آب
🔹تفاوت اینورتر با ست کنترل
ستکنترل یکی از رایجترین روشهای سنتی برای راهاندازی پمپ آب است که عملکرد آن بر پایه روشن و خاموش شدن کامل پمپ تعریف میشود. به این معنا که پمپ یا با حداکثر توان کار میکند یا کاملاً خاموش است و هیچگونه تنظیمی روی سرعت موتور انجام نمیشود.
همین موضوع باعث میشود در هر بار استارت، شوک الکتریکی و مکانیکی به موتور و لولهکشی وارد شود و فشار آب نیز یکنواخت نباشد. در مقابل، اینورتر با کنترل تدریجی دور موتور، پمپ را متناسب با میزان مصرف تنظیم میکند و در نتیجه هم فشار آب ثابتتر میماند و هم استهلاک سیستم به شکل محسوسی کاهش پیدا میکند.
🔹تفاوت اینورتر با منبع انبساط و کلید اتوماتیک
در سیستمهای مجهز به منبع انبساط و کلید اتوماتیک، فشار آب با کمک ذخیرهسازی آب و هوای فشرده داخل منبع کنترل میشود. این روش اگرچه نسبت به ستکنترل نرمتر عمل میکند، اما به مرور زمان با مشکلاتی مانند افت فشار باد منبع، خرابی تیوب داخلی و نیاز به تنظیم یا تعویض کلید اتوماتیک مواجه میشود.
همچنین منبع انبساط فضای قابل توجهی را اشغال میکند و به سرویس دورهای نیاز دارد. در مقابل، اینورتر بدون وابستگی به عملکرد مکانیکی منبع و کلید، فشار را بهصورت لحظهای و هوشمند کنترل میکند و نیاز به تعمیرات و نگهداری مداوم را کاهش میدهد.
🔹تفاوت کلی اینورتر با روش های سنتی
مهمترین تفاوت اینورتر با روشهای سنتی در نوع کنترل پمپ است. در روشهای قدیمی، کنترل فشار بهصورت قطع و وصلی و با واکنشهای ناگهانی انجام میشود، اما در اینورتر سرعت پمپ بهصورت پیوسته و متناسب با نیاز واقعی مصرفکننده تنظیم میشود.
به همین دلیل فشار آب در ساختمان ثابت تر است، مصرف برق کاهش پیدا می کند، دفعات روشن و خاموش شدن پمپ کمتر میشود و عمر مفید پمپ، اتصالات و لولهکشی افزایش مییابد. به بیان ساده، اینورتر یک راهکار هوشمند، دقیق و کماستهلاکتر نسبت به ستکنترل و منبع انبساط محسوب می شود.
انواع اینورتر پمپ آب و نحوه انتخاب
در ادامه، انواع مختلف اینورترهای پمپ آب را معرفی می کنیم تا با نحوه عملکرد و کاربرد هرکدام بهتر آشنا شوید. هر نوع اینورتر متناسب با شرایط کاری، توان پمپ، نوع برق ورودی (تک فاز یا سه فاز) و میزان مصرف طراحی شده است. با شناخت ویژگی های هر مدل میتوان مناسب ترین گزینه را برای سیستم آبرسانی یا بوستر پمپ انتخاب کرد.

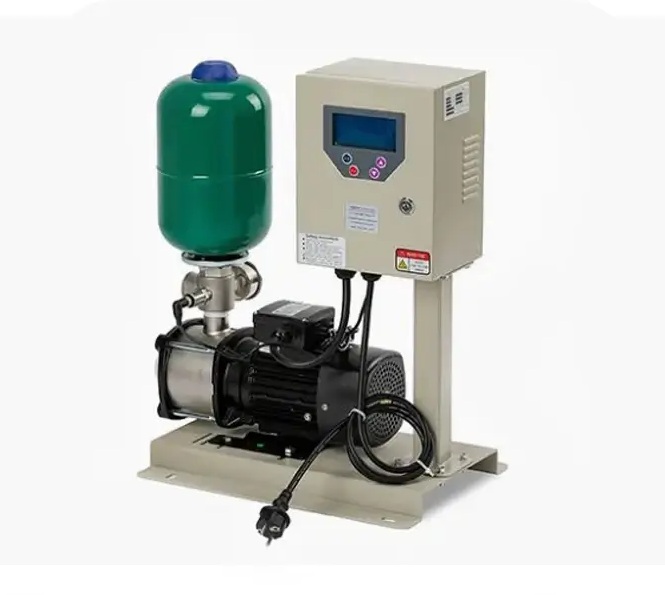

☑️اینورتر پمپ آب خانگی
در بسیاری از ساختمانهای مسکونی میتوان از اینورتر برای کنترل یک پمپ آب خانگی استفاده کرد. اینورتر در این سیستم، با تنظیم سرعت موتور پمپ، فشار آب را متناسب با میزان مصرف کنترل میکند. در برخی از این سیستمها برای افزایش پایداری فشار، یک منبع انبساط کوچک نیز در کنار اینورتر نصب می شود.
استفاده از اینورتر در پمپهای خانگی علاوه بر ثابت نگه داشتن فشار آب، باعث کاهش مصرف برق و کاهش دفعات روشن و خاموش شدن پمپ نیز می شود.
☑️اینورتر بوستر پمپ
در ساختمان های بلند مسکونی، تجاری و اداری معمولاً یک پمپ بهتنهایی قادر به تأمین فشار آب تمام طبقات نیست. به همین دلیل از بوستر پمپ استفاده می شود که مجموعهای از چند پمپ است و به صورت هماهنگ کار می کنند. در چنین سیستم هایی اینورتر نقش مهمی در کنترل و تنظیم فشار آب دارد.
با استفاده از یک یا چند اینورتر در بوستر پمپ، سرعت پمپ ها بر اساس میزان مصرف تنظیم میشود و در نتیجه فشار آب در شبکه به صورت پایدار حفظ می شود. این روش علاوه بر ساختمان ها، در بسیاری از تأسیسات صنعتی و سیستمهای آبرسانی نیز کاربرد گستردهای دارد.

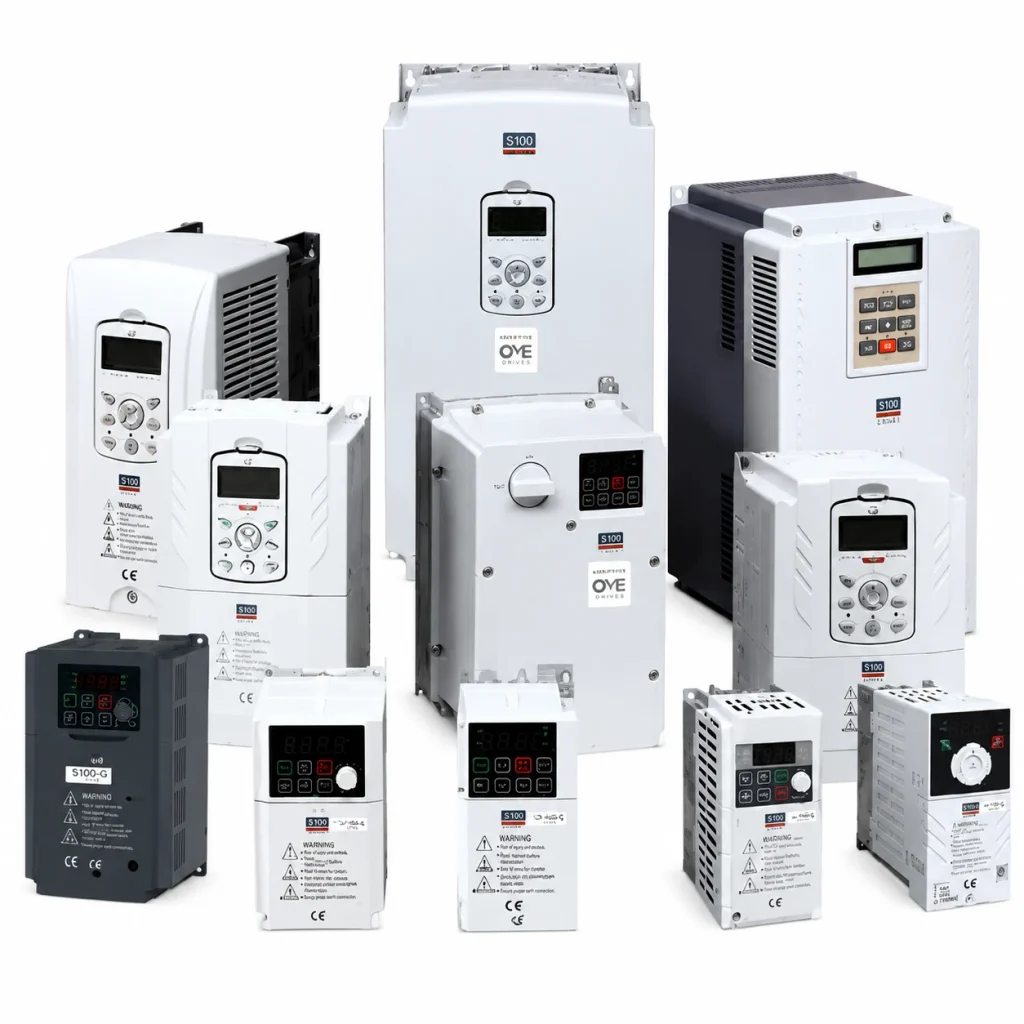

☑️اینورتر تک فاز و اینورتر سه فاز
اینورترهای مورد استفاده برای پمپ آب را میتوان بر اساس نوع برق ورودی به دو دسته تکفاز و سهفاز تقسیم کرد. نکته مهم این است که موتور پمپی که توسط اینورتر کنترل میشود معمولاً از نوع سه فاز است. در مکانهایی که برق ورودی تکفاز باشد، از اینورتر تکفاز به سهفاز استفاده میشود که معمولاً خروجی ۲۳۰ ولت سهفاز تولید می کند و تا توان حدود ۲.۲ کیلووات در دسترس است.
در مقابل، زمانی که برق ورودی سهفاز باشد میتوان از اینورتر سهفاز استفاده کرد که خروجی آن معمولاً ۴۰۰ ولت سهفاز است و برای توانهای بالاتر در سیستمهای پمپاژ مورد استفاده قرار میگیرد.
مزایای استفاده از اینورتر برای پمپ ها
در این بخش به معرفی مهم ترین مزایای استفاده از اینورتر در سیستم های پمپاژ می پردازیم:
✅کاهش چشمگیر مصرف برق
یکی از مهمترین مزایای استفاده از اینورتر در سیستمهای پمپاژ، کاهش قابل توجه مصرف انرژی است. اینورتر با تنظیم سرعت موتور پمپ متناسب با میزان مصرف آب، از کارکرد دائمی پمپ با حداکثر توان جلوگیری میکند. بر اساس قوانین افینیتی (Affinity Laws) در پمپها، حتی کاهش حدود ۲۰ درصدی سرعت پمپ میتواند مصرف انرژی را تا حدود ۵۰ درصد کاهش دهد.
علاوه بر این، بسیاری از اینورترها دارای قابلیت Sleep/Wake up هستند؛ یعنی زمانی که مصرف آب در سیستم صفر باشد پمپ به طور کامل متوقف میشود و به محض باز شدن شیر آب، به آرامی دوباره وارد مدار میشود. این عملکرد نقش مهمی در کاهش هزینه برق و افزایش بهرهوری سیستم دارد.
✅افزایش طول عمر پمپ و لوله کشی
استفاده از اینورتر باعث میشود موتور پمپ به صورت تدریجی راهاندازی و متوقف شود؛ قابلیتی که با عنوان استارت نرم (Soft Start) و استاپ نرم (Soft Stop) شناخته میشود. در سیستمهای سنتی، موتور پمپ هنگام روشن شدن بهصورت ناگهانی به حداکثر دور میرسد که این موضوع فشار مکانیکی و الکتریکی زیادی به تجهیزات وارد میکند.
اما در سیستمهای مجهز به اینورتر، سرعت موتور بهتدریج افزایش پیدا میکند و همین موضوع از ایجاد تنش در موتور، یاتاقانها و لولهکشی جلوگیری میکند. در نتیجه میزان استهلاک سیستم کاهش یافته و عمر مفید پمپ و تجهیزات مرتبط افزایش پیدا میکند.
✅جلوگیری از پدیده ضربه قوچ (Water Hammer)
ضربه قوچ یکی از مشکلات رایج در سیستمهای پمپاژ است که معمولاً هنگام خاموش شدن ناگهانی پمپ یا بسته شدن سریع شیرها رخ میدهد. در این شرایط یک موج فشاری در داخل لولهها ایجاد میشود که میتواند باعث ایجاد صدای شدید، لرزش سیستم و حتی آسیب به اتصالات و لولهها شود. اینورتر با کنترل تدریجی سرعت پمپ و کاهش آرام دور موتور، از ایجاد این موج فشاری جلوگیری میکند. به همین دلیل استفاده از اینورتر نقش مهمی در افزایش ایمنی و پایداری سیستم لولهکشی دارد.
✅محافظت های الکتریکی پیشرفته از پمپ
اینورترها علاوه بر کنترل سرعت موتور، بهعنوان یک سیستم حفاظتی هوشمند نیز عمل میکنند. بسیاری از این تجهیزات دارای قابلیتهایی مانند تشخیص خشک کار کردن پمپ (Dry Run) هستند که در صورت قطع آب یا کاهش شدید جریان، پمپ را بهطور خودکار متوقف میکند تا از آسیب دیدن سیل مکانیکی جلوگیری شود.
همچنین اینورتر میتواند در شرایط اضافه بار (Overload) از موتور محافظت کند و در برابر نوسانات ولتاژ برق شهر یا افزایش ناگهانی ولتاژ (Surge) نیز واکنش نشان دهد. وجود این سیستمهای حفاظتی باعث میشود احتمال خرابی پمپ و هزینههای تعمیر و نگهداری به شکل قابل توجهی کاهش پیدا کند.
معایب و محدودیت های اینورتر
با وجود تمام مزایا، باید واقع بین بود و چالش ها را هم در نظر گرفت:
- هزینه اولیه بالا: قیمت خرید یک اینورتر به همراه سنسور فشار و تابلو برق، به مراتب بیشتر از یک ست کنترل ساده است. (هرچند این هزینه در طول ۲ سال از محل صرفه جویی برق جبران می شود).
- نیاز به تخصص برای نصب: تنظیم پارامترهای PID و سیمکشی سنسور کاری نیست که یک لولهکش معمولی انجام دهد؛ حتماً به تکنسین برق و ابزار دقیق نیاز دارید.
- تداخل مغناطیسی (EMI/RFI): اینورترها ممکن است نویزهایی روی سیستمهای تصویری یا مخابراتی ساختمان ایجاد کنند که با استفاده از کابل شیلددار و فیلتر قابل حل است.
- تولید حرارت: خود درایو حرارت تولید میکند و باید در محلی با تهویه مناسب یا داخل تابلو برق فندار نصب شود.
نصب و راه اندازی اینورتر پمپ آب
نصب صحیح اینورتر پمپ آب نقش مهمی در عملکرد پایدار و افزایش طول عمر تجهیزات دارد. محل نصب باید خشک، دارای تهویه مناسب و دور از رطوبت و گردوغبار باشد. همچنین نصب و راهاندازی اینورتر به دلیل حساسیت تنظیمات و سیمکشی، بهتر است توسط افراد متخصص انجام شود تا از بروز اختلال در عملکرد پمپ و درایو جلوگیری شود.
در زمان سیمکشی توصیه میشود اینورتر تا حد امکان در فاصله نزدیک به پمپ نصب شود تا طول کابل کاهش یافته و افت ولتاژ به حداقل برسد. رعایت استانداردهای ایمنی مانند اتصال صحیح به ارت، استفاده از تجهیزات حفاظتی مانند فیوز، کلید حرارتی و محافظ ولتاژ نیز از الزامات نصب اینورتر محسوب میشود.
پس از نصب، لازم است تنظیمات اولیه اینورتر شامل پارامترهایی مانند ولتاژ، جریان، فرکانس و نسبت ولتاژ به فرکانس (V/F) انجام شود. در سیستمهای کنترل فشار نیز معمولاً از یک سنسور فشار با محدوده ۱۰ بار و خروجی ۴ تا ۲۰ میلیآمپر استفاده میشود که با ارسال سیگنال به اینورتر، امکان تنظیم خودکار سرعت پمپ و حفظ فشار ثابت در سیستم را فراهم میکند.
در نهایت برای افزایش ایمنی و جلوگیری از آسیب به تجهیزات، فعال بودن حفاظتهایی مانند اضافهبار، نوسان ولتاژ و خشککار کردن پمپ ضروری است. همچنین باید از اتصال مناسب سیستم به زمین، تهویه مناسب تجهیزات و تمیز نگه داشتن محیط نصب اطمینان حاصل کرد تا عملکرد اینورتر و پمپ در طول زمان دچار مشکل نشود.
جمع بندی
استفاده از اینورتر برای کنترل سرعت پمپ ها، فراتر از یک انتخاب مهم، یک ضرورت مهندسی در سیستمهای آبرسانی مدرن است. این تکنولوژی با جایگزینی روش های سنتی و حذف قطع وصل های مکرر، نه تنها فشار آب ثابت و بدون نوسانی را برای مصرف کننده فراهم میکند، بلکه با بهینهسازی مصرف انرژی طبق قوانین افینیتی و کاهش چشمگیر هزینههای برق، در بلندمدت توجیه اقتصادی بسیار بالایی دارد. در واقع، اینورتر با مدیریت هوشمند دور موتور بر اساس فیدبک سنسور فشار، از کارکرد بیهوده پمپ با حداکثر توان جلوگیری کرده و تعادلی ایدهآل میان تقاضای لحظهای آب و توان خروجی موتور ایجاد میکند.
با این حال، بهرهمندی کامل از مزایایی چون افزایش طول عمر تجهیزات، حذف ضربه قوچ و حفاظتهای پیشرفته الکتریکی، مستلزم انتخاب صحیح درایو متناسب با توان پمپ و نصب تخصصی آن توسط تکنسین های مربوطه است. اگرچه هزینهی اولیه تهیه اینورتر و تجهیزات جانبی نسبت به روش های قدیمی مانند ست کنترل بالاتر است، اما کاهش استهلاک مکانیکی و پیشگیری از خرابیهای پرهزینه در موتور و لولهکشی، این سیستم را به مطمئن ترین راهکار برای پمپهای خانگی و بوستر پمپهای صنعتی تبدیل کرده است. با سرمایهگذاری بر روی یک سیستم کنترل دور هوشمند، شما سلامت و پایداری شبکه پمپاژ خود را برای سالهای متمادی تضمین خواهید کرد.
سوالات متداول
اینورتر پمپ آب یا درایو فرکانس متغیر (VFD) دستگاهی است که با تغییر فرکانس برق ورودی، سرعت موتور پمپ را کنترل میکند. کاربرد اصلی آن تنظیم فشار آب، کاهش مصرف برق و جلوگیری از استهلاک ناشی از روشن و خاموش شدنهای مکرر پمپ است.
مهمترین مزایا شامل کاهش مصرف انرژی، ثابت نگه داشتن فشار آب، افزایش طول عمر پمپ و لولهکشی، حذف ضربه قوچ، استارت نرم (Soft Start) و برخورداری از حفاظتهایی مانند خشککار کردن، اضافهبار و نوسانات ولتاژ است.
در بسیاری از کاربردها بله. اینورتر میتواند بدون نیاز به ستکنترل و منبع انبساط بزرگ، فشار آب را بهصورت کاملاً یکنواخت تنظیم کند. در برخی سیستمها ممکن است از یک منبع کوچک برای افزایش پایداری استفاده شود، اما عملکرد اصلی کنترل فشار بر عهده اینورتر است.
بله. استارت و استاپ نرم، کاهش شوک مکانیکی، کاهش دفعات روشن و خاموش شدن و جلوگیری از ضربه قوچ همگی باعث کاهش استهلاک و افزایش عمر مفید پمپ و سیستم لولهکشی میشوند.
از مهمترین معایب اینورتر میتوان به هزینه اولیه بالاتر نسبت به روشهای سنتی، نیاز به نصب تخصصی، حساسیت به شرایط محیطی (گردوغبار و رطوبت) و احتمال ایجاد نویز الکترومغناطیسی در صورت سیمکشی غیراصولی اشاره کرد. البته با نصب صحیح، این موارد قابل کنترل هستند.
