در دنیای وسیع و پیچیده صنعت، انتقال قدرت و کنترل دقیق حرکت، حیاتی ترین بخش هر سیستم مکانیکی محسوب می شود. موتورهای الکتریکی معمولا با سرعت بالا و گشتاور پایین می چرخند، اما اکثر دستگاه های صنعتی برای عملکرد صحیح به سرعت پایین تر و قدرتی بسیار بیشتر نیاز دارند. اینجاست که اهمیت “گیربکس” مشخص می شود؛ گیربکس یا جعبه دنده، واسطه ای هوشمند بین منبع تولید توان (موتور) و مصرف کننده است که وظیفه تبدیل دور و افزایش گشتاور را بر عهده دارد و بدون آن، تطبیق خروجی موتورها با نیازهای عملیاتی ماشین آلات تقریبا غیرممکن است و عملا چرخ های صنعت از حرکت می ایستند. در ادامه این مقاله قصد داریم با ساختار و کاربرد انواع گیربکس های صنعتی، بیشتر آشنا شویم.
فروشگاه پیکاتک به عنوان مرجع تخصصی خرید گیربکس صنعتی، با ارائه طیف وسیعی از گیربکس های باکیفیت و مشاوره فنی، همراه مطمئن شما در راه اندازی و تجهیز پروژه های صنعتی خواهد بود.
انواع دسته بندی گیربکس ها
برای ایجاد نظم در دنیای متنوع تجهیزات انتقال قدرت و تسهیل فرآیند انتخاب، مهندسان گیربکس ها را بر اساس معیارهای فنی مشخصی طبقه بندی می کنند. شناخت این گروه بندی ها که عمدتا بر پایه محدودیت های فضایی (نحوه قرارگیری شافت ها) یا مکانیزم داخلی انتقال نیرو استوار هستند، نقش کلیدی در طراحی بهینه و جانمایی صحیح تجهیزات در خطوط تولید دارد. در ادامه انواع گیربکس ها را بر اساس نوع چیدمان محورها و نوع انتقال قدرت بررسی می کنیم.
🔹بر اساس نوع چیدمان محورها:
در این دسته بندی، زاویه و موقعیت شفت ورودی (محرک) نسبت به شافت خروجی (متحرک) ملاک قرار می گیرد:
- گیربکس موازی (Parallel Shaft): در این مدل، شفت های ورودی و خروجی به موازات یکدیگر قرار دارند و معمولا برای انتقال توان های بالا و نسبت تبدیل های زیاد کاربرد دارند (مانند گیربکس های آویز).
- گیربکس متعامد (Right Angle): محورهای ورودی و خروجی با زاویه ۹۰ درجه نسبت به هم قرار می گیرند که برای تغییر جهت انتقال نیرو در فضاهای محدود ایده آل است (مانند گیربکس حلزونی)
- گیربکس هممحور (Co-axial): محور ورودی و خروجی دقیقا در یک راستای مستقیم قرار دارند که ساختاری فشرده و قلمی برای نصب مستقیم در امتداد موتور فراهم می کند (مانند گیربکس خورشیدی).
🔹بر اساس نوع انتقال قدرت:
این دسته بندی به مکانیزم داخلی و واسطه ای که وظیفه انتقال گشتاور را بر عهده دارد اشاره می کند:
- گیربکس دنده ای (Gear): رایج ترین و دقیق ترین نوع انتقال که از درگیری مستقیم چرخ دنده ها برای افزایش گشتاور و کاهش دور استفاده می کند.
- گیربکس زنجیری (Chain): انتقال نیرو توسط درگیری زنجیر و چرخ زنجیر انجام می شود که مقاومت خوبی در برابر ضربه دارد اما دقت آن کمتر است.
- گیربکس تسمه ای (Belt): از تسمه و پولی برای انتقال نیرو استفاده می کند که عملکردی نرم، بی صدا و ارزان تر دارد، اما تحمل گشتاورهای بسیار سنگین را ندارد.

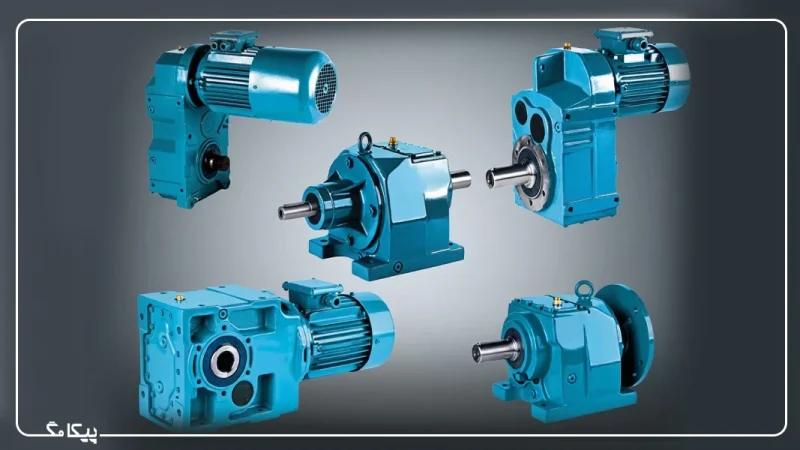

معرفی کامل ۹ نوع گیربکس صنعتی پرکاربرد
اکنون که با مفاهیم پایه و دسته بندی های کلی آشنا شدیم، زمان آن فرا رسیده است تا به سراغ بازیگران اصلی این عرصه برویم. هر یک از گیربکس های موجود در بازار، پاسخ مهندسی شده ای به یک نیاز خاص صنعتی هستند و ویژگی های مکانیکی متفاوتی را ارائه می دهند. شناخت دقیق این مدل ها به شما کمک می کند تا بهترین گزینه را متناسب با گشتاور، فضا و نوع کاربری خود انتخاب کنید. در ادامه، به بررسی مشخصات ۹ نوع گیربکس صنعتی پرکاربرد می پردازیم که بیشترین حضور را در خطوط تولید و ماشین آلات صنعتی دارند.

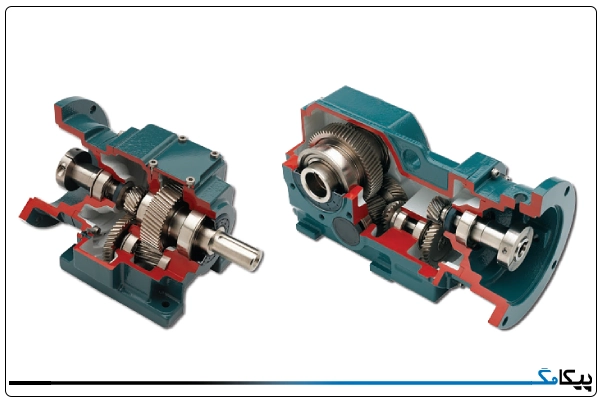

🔹گیربکس حلزونی (Worm Gearbox)
گیربکس حلزونی یکی از رایج ترین و مقرون به صرفه ترین مدل ها در صنعت است. مکانیزم آن از یک ماردون فولادی (شافت مارپیچ) و یک چرخ دنده برنجی یا فسفر-برنز تشکیل شده است. با چرخش ماردون، دندانه های آن با چرخ دنده درگیر شده و نیرو را با تغییر جهت ۹۰ درجه و کاهش دور چشمگیر منتقل می کنند. ویژگی بارز این مکانیزم، تماس لغزشی بین دندانه هاست که منجر به کارکرد نرم اما تولید حرارت بیشتر می شود.
مزایا:
- قابلیت عدم برگشت پذیری (Self-Locking) در نسبت های بالا (مانع از چرخش خروجی در صورت توقف موتور می شود)
- کارکرد نرم و کمصدا
- ابعاد فشرده و نصب آسان
- قیمت ارزان تر نسبت به سایر مدل ها
معایب:
- راندامان پایین تر (اتلاف انرژی به صورت گرما)
- استهلاک بالاتر چرخ دنده برنجی به دلیل اصطکاک لغزشی
کاربردها:
- بالابرها و آسانسورها (به دلیل خاصیت قفل شوندگی)
- نوار نقاله های کوچک (کانوایر).
- دستگاه های بسته بندی و صنایع غذایی.

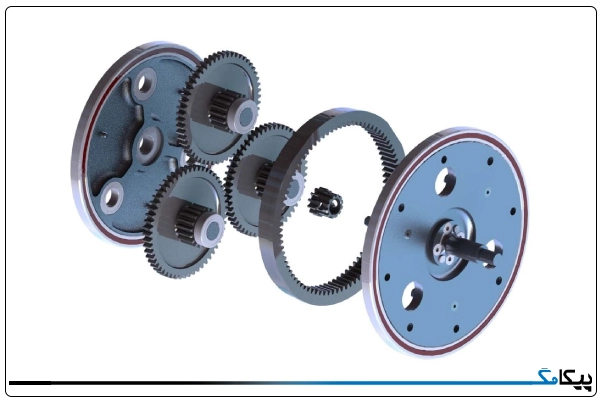

🔹گیربکس خورشیدی (Planetary Gearbox)
گیربکس خورشیدی یا سیاره ای، شاهکار مهندسی در انتقال قدرت محسوب می شود. ساختار آن شامل یک دنده مرکزی (خورشیدی)، چند دنده هرزگرد (سیاره ای) و یک دنده حلقوی بیرونی است. در این مکانیزم، دنده های سیاره ای هم زمان دور دنده خورشیدی می چرخند و بار را بین چندین نقطه تقسیم می کنند. این توزیع نیرو باعث می شود که این گیربکس بتواند در ابعادی بسیار کوچک، گشتاورهای بسیار سنگینی را تحمل کند.
مزایا:
- بالاترین نسبت گشتاور به وزن و حجم (تراکم قدرت بالا).
- راندمان بسیار بالا (بیش از ۹۵ درصد)
- عمر طولانی و دوام بالا در برابر بارهای سنگین
- لقی (Backlash) بسیار کم و دقت بالا
معایب:
- طراحی پیچیده و تعمیرات دشوارتر
- قیمت بالاتر نسبت به گیربکس های معمولی
کاربردها:
- توربین های بادی
- تجهیزات رباتیک و دقیق
- دستگاه های میکسر بتن و ماشین آلات سنگین راه سازی

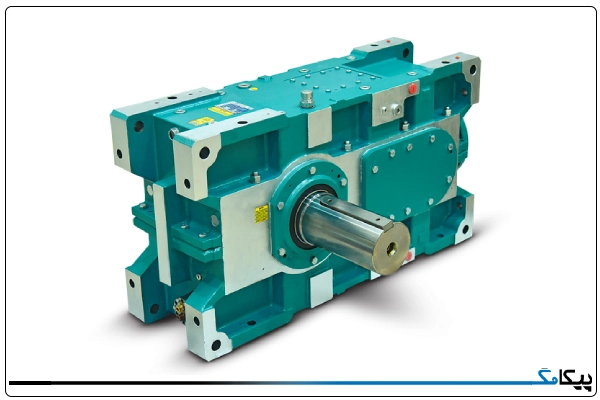

🔹گیربکس هلیکال (Helical Gearbox)
گیربکس هلیکال یا شافت مستقیم، نسل تکامل یافته گیربکس های دنده ساده است. در این گیربکس، دندانه ها به صورت مورب و زاویه دار تراشیده شده اند. این زاویه باعث می شود که درگیری دنده ها به صورت تدریجی انجام شود؛ یعنی ابتدا نوک دنده ها و سپس کل سطح آن ها با هم تماس پیدا می کنند. این نوع درگیری باعث می شود گیربکس هلیکال بسیار نرم تر، کم صداتر و با تحمل فشار بیشتری نسبت به دنده های ساده کار کند.
مزایا:
- عملکرد بسیار کمصدا و بدون لرزش
- راندمان بالا
- تحمل بارهای محوری و شعاعی مناسب
- استحکام و طول عمر بالا
معایب:
- ایجاد نیروی محوری (Thrust Load) که نیاز به بلبرینگ های قوی تر دارد
- هزینه ساخت کمی بالاتر از دنده های ساده
کاربردها:
- صنایع فولاد، سیمان و پتروشیمی
- خطوط مونتاژ و نوار نقالههای سنگین
- همزن ها و تانکرها

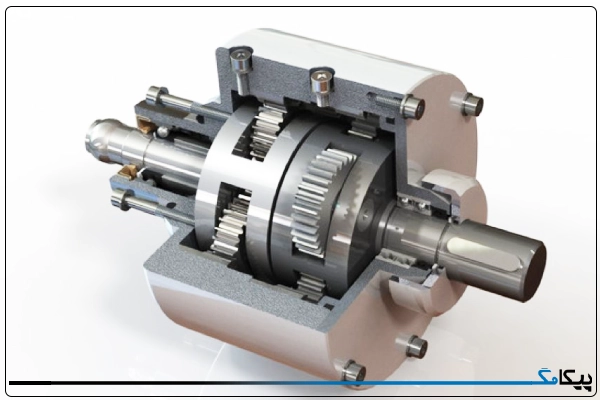

🔹گیربکس شافت مستقیم (In-Line Gearbox)
گیربکس های شافت مستقیم (که اغلب از نوع هلیکال هستند)، به گونه ای طراحی شده اند که محور ورودی (متصل به موتور) و محور خروجی در یک راستا و هم خط قرار می گیرند. مکانیزم داخلی آن ها معمولا شامل چند طبقه (Stage) چرخ دنده است تا بتوانند دور موتور را در یک فضای استوانه ای یا مکعبی کاهش دهند. این ساختار باعث می شود نصب آن ها مستقیما در امتداد موتور بسیار ساده باشد.
مزایا:
- نصب آسان و هم راستا با موتور (کاهش فضای عرضی)
- تنوع بالا در نسبت های تبدیل دور
- راندمان و استحکام بالا (مشابه هلیکال)
معایب:
- طول گیربکس ممکن است در فضاهای طولی محدودیت ایجاد کند
- عدم امکان تغییر جهت نیرو (اگر نیاز به خروجی ۹۰ درجه باشد)
کاربردها:
- پمپ ها و فن های صنعتی
- اکسترودرها
- سیستم های انتقال مواد استاندارد

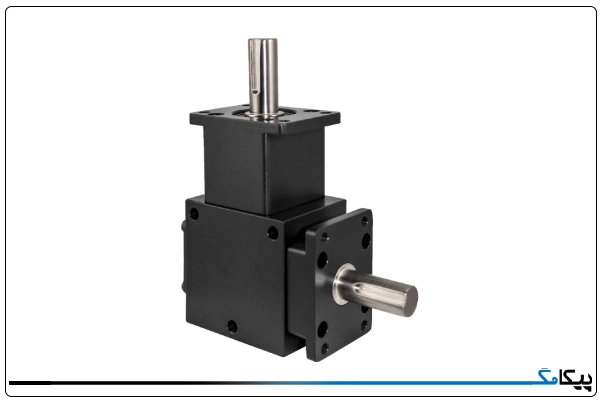

🔹گیربکس زاویه راست (Right Angle Gearbox)
گیربکس های گوشه ای یا زاویه راست برای مواقعی طراحی شده اند که محدودیت فضا وجود دارد یا نیاز است محور خروجی ۹۰ درجه نسبت به محور موتور تغییر جهت دهد. مکانیزم داخلی آن ها معمولا ترکیبی از دنده های مخروطی (Bevel) و هلیکال (در مدل های پینیون-کرانویل) است. این ساختار اجازه می دهد نیرو با راندمان بالا و صدای کم منتقل شود، برخلاف گیربکس های حلزونی که آن ها هم ۹۰ درجه هستند اما راندمان پایین تری دارند.
مزایا:
- صرفه جویی عالی در فضای نصب (مناسب برای کنج ها و فضاهای تنگ)
- قدرت و گشتاور بالا (بسیار بیشتر از گیربکس حلزونی)
- راندمان مکانیکی بالا
معایب:
- فرآیند تولید پیچیده و قیمت بالاتر
- مونتاژ و تنظیم دقیق دنده ها نیاز به تخصص دارد
کاربردها:
- نوار نقاله هایی که موتور باید در بغل دستگاه نصب شود
- دستگاه های سنگ شکن
- میکسرها و همزن های صنعتی بزرگ

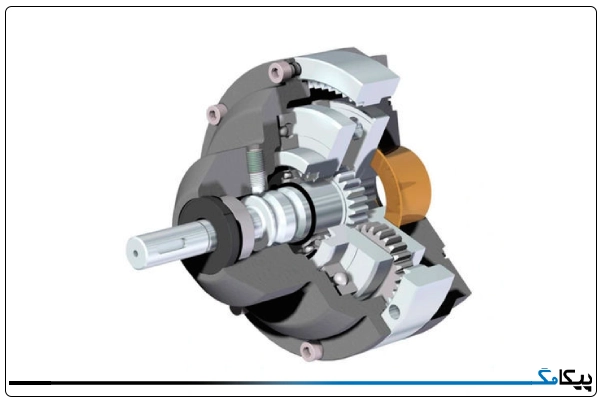

🔹گیربکس سیکلوئیدی (Cycloidal Gearbox)
این گیربکس که با نام های «سیکلو» یا «بدون دنده» نیز شناخته می شود، ساختاری کاملا متفاوت با گیربکس های دنده ای سنتی دارد. در مکانیزم آن، به جای چرخ دنده ها، از دیسک های بادامکی و تعدادی پین یا غلتک استفاده می شود. شافت ورودی یک حرکت لنگ ایجاد می کند که باعث چرخش دیسک سیکلوئیدی درون حلقه ای از پین ها می شود. این طراحی باعث می شود که در هر لحظه حدود ۳۰ تا ۵۰ درصد از دندانه ها (لوب ها) درگیر باشند، که منجر به توزیع فشار فوق العاده و مقاومت بی نظیر می شود.
مزایا:
- تحمل بارهای ضربه ای (Shock Load) بسیار شدید (تا ۵۰۰٪ ظرفیت نامی)
- لقی (Backlash) نزدیک به صفر و دقت بسیار بالا
- ابعاد فشرده با نسبت تبدیل بسیار بالا در یک طبقه
- طول عمر بالا به دلیل سایش غلتکی به جای سایش لغزشی
معایب:
- هزینه خرید بالا
- تعمیرات تخصصی و پیچیده
- احتمال ایجاد لرزش در سرعت های ورودی بسیار بالا
کاربردها:
- رباتیک و اتوماسیون دقیق
- دستگاههای نورد و خردکنهای سنگین (Crushers)
- صنایع کاغذ و نساجی

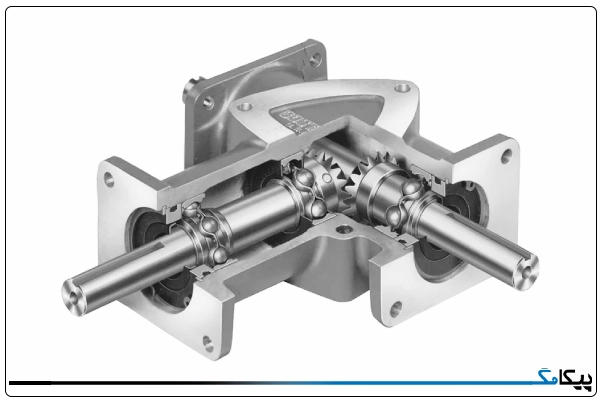

🔹گیربکس مارپیچ-مخروطی (Spiral Bevel Gearbox)
این گیربکس ها که در بازار ایران اغلب با نام «کرانویل پینیون» شناخته می شوند، نوع پیشرفته ای از گیربکس های زاویه راست هستند. مکانیزم آن ها شامل دو دنده مخروطی است که دندانه های آن ها به شکل منحنی و مارپیچ تراشیده شده اند. این انحنا باعث می شود که بر خلاف دنده های مخروطی ساده (که ضربه ای درگیر می شوند)، درگیری به صورت تدریجی و نرم از یک سمت دندانه آغاز و به سمت دیگر ختم میشود. نتیجه این عمل، انتقال قدرت بسیار نرم در زاویه ۹۰ درجه است.
مزایا:
- عملکرد بسیار نرم و کم صدا نسبت به دنده های مخروطی ساده
- راندمان بسیار بالا (حدود ۹۵ تا ۹۸ درصد)
- تحمل گشتاور بالا و عمر طولانی قطعات
معایب:
- فرآیند ساخت دشوار و قیمت بالا
- نیاز به تنظیم بسیار دقیق فاصله بین دندهها (لقیگیری) هنگام مونتاژ
کاربردها:
- معادن و نوار نقاله های بزرگ
- صنایع سیمان
- میکسرها و همزن های صنعتی سنگین کار

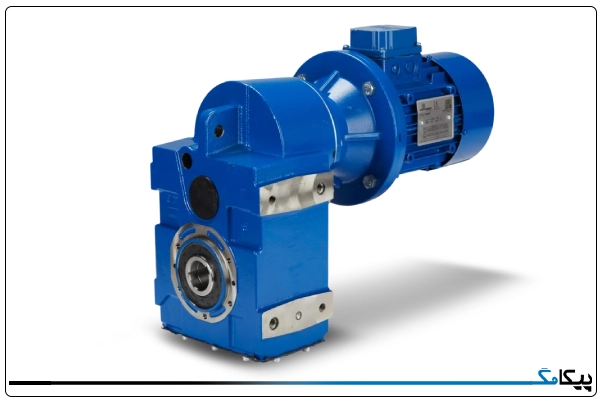

🔹گیربکس آویز (Shaft Mounted Gearbox)
گیربکس های آویز یا شافت مونت، به دلیل نحوه نصب خاصشان معروف هستند. این گیربکس ها معمولا دارای شافت خروجی توخالی (Hollow Shaft) هستند و مستقیما روی شافتِ درام یا محور دستگاه سوار می شوند. بدنه گیربکس توسط یک بازوی گشتاور به بدنه دستگاه متصل می شود تا از چرخش خود گیربکس جلوگیری شود. مکانیزم داخلی آن ها معمولا از نوع چرخ دنده های هلیکال موازی است که قدرت بالایی را تامین می کنند.
مزایا:
- حذف نیاز به شاسی کشی و کوپلینگ ها (نصب مستقیم)
- اشغال فضای بسیار کم
- تعویض و نصب سریع و آسان
- وزن سبک تر نسبت به گیربکس های پایه دار مشابه
معایب:
- دسترسی دشوارتر برای تعمیرات اگر در ارتفاع نصب شده باشد
- محدودیت در نسبت های تبدیل دور (تنوع کمتری دارند)
کاربردها:
- تسمه نقاله ها (Conveyors) در معادن شن و ماسه
- الواتورها و بالابرهای کاسه ای
- اسکرو کانوایرها (مارپیچ های انتقال مواد)

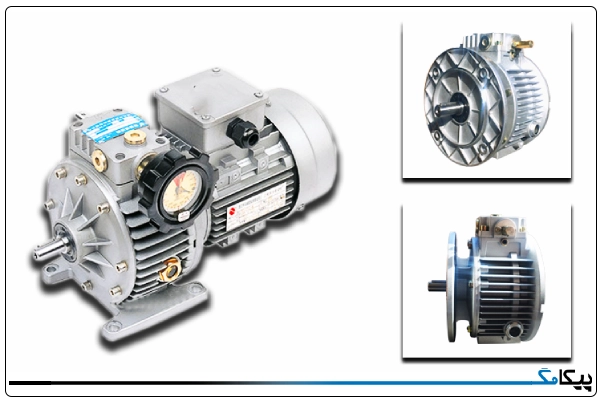

🔹گیربکس دور متغیر (Variable Speed Gearbox)
گیربکس های دور متغیر یا «واریاتورها» تجهیزاتی مکانیکی هستند که اجازه می دهند سرعت خروجی را بدون تغییر سرعت موتور یا خاموش کردن دستگاه تغییر دهید. مکانیزم متداول آن ها از نوع اصطکاکی است؛ معمولا دو مخروط یا دیسک و یک تسمه یا رینگ اصطکاکی وجود دارد که با تغییر موقعیت نقطه تماس، نسبت تبدیل تغییر می کند.اگرچه امروزه اینورترهای الکترونیکی جایگزین بسیاری از این ها شده اند، اما هنوز در کاربردهای خاص استفاده می شوند.
مزایا:
- تنظیم دقیق سرعت به صورت مکانیکی و ساده
- گشتاور ثابت در دورهای پایین (در برخی مدل ها)
- عدم نیاز به تخصص الکترونیکی (برخلاف اینورترها)
معایب:
- نیاز به نگهداری بالا (فرسایش قطعات اصطکاکی)
- دقت کمتر نسبت به سیستم های سروو موتور
- محدودیت در بازه تغییر دور
کاربردها:
- دستگاه های نساجی و ریسندگی
- ماشین آلات سیم پیچی
- برخی نوار نقاله ها که نیاز به تنظیم سرعت دستی دارند
جدول مقایسه ای جامع گیربکس های صنعتی
انتخاب گیربکس مناسب همواره نیازمند ایجاد تعادل میان هزینه، کارایی و نیازهای فنی است. جدول زیر خلاصه ای از ویژگی های ۱۰ گیربکس معرفی شده را نشان می دهد تا تصمیم گیری برای شما آسان تر شود:
| نوع گیربکس | راندمان | ظرفیت گشتاور | سطح صدا | زاویه شافت | هزینه نسبی | کاربرد شاخص |
| حلزونی | پایین تا متوسط | متوسط | کم | ۹۰ درجه | ارزان | بالابرها (خاصیت قفل شوندگی) |
| خورشیدی | بسیار بالا | بسیار بالا | متوسط | هم محور | گران | توربین ها و تجهیزات دقیق |
| هلیکال | بالا | بالا | بسیار کم | موازی/مستقیم | متوسط | صنایع سنگین و دائم کار |
| شافت مستقی | بالا | بالا | کم | هم محور | متوسط | پمپ ها و فن ها |
| گوشهای | بالا | بالا | کم | ۹۰ درجه | متوسط/بالا | کانوایرهای با محدودیت فضا |
| سیکلوئیدی | بالا | بسیار بالا | کم | هممحور | گران | بارهای ضربه ای و رباتیک |
| مارپیچ-مخروطی | بسیار بالا | بالا | کم/نرم | ۹۰ درجه | گران | معادن و سنگ شکن ها |
| آویز | بالا | بالا | متوسط | موازی | متوسط | نوار نقاله ها و الواتورها |
| کوپل مستقیم | وابسته به نوع دنده | متوسط/بالا | کم | هم محور | متوسط | خطوط بسته بندی و تولید |
| دور متغیر | متوسط | متوسط | متوسط | هم محور | متوسط/بالا | نساجی و تنظیم دستی سرعت |
راهنمای انتخاب گیربکس صنعتی
انتخاب یک گیربکس مناسب، فرآیندی فراتر از یک خرید ساده است و نیازمند بررسی دقیق پارامترهای فنی برای تضمین عملکرد طولانی مدت می باشد. در ادامه به مهمترین این فاکتورها اشاره می کنیم:
- محاسبه توان و گشتاور مورد نیاز: اساسی ترین گام، تعیین دقیق توان ورودی (کیلووات) و گشتاور خروجی (نیوتنمتر) بر اساس نوع بار و ضریب اطمینان (Service Factor) است تا از خرابی زودرس جلوگیری شود.
- تعیین نسبت کاهش مناسب: نسبت تبدیل باید دقیقا به گونه ای انتخاب شود که دور خروجی گیربکس با سرعت مورد نیاز خط تولید یا دستگاه هماهنگ باشد و گشتاور لازم تامین گردد.
- بررسی شرایط محیطی (دما، رطوبت، گرد و غبار): عواملی مانند دمای محیط، میزان رطوبت و آلودگی هوا، تعیین کننده نوع آلیاژ پوسته، کلاس عایقی رنگ و نوع کاسه نمدها و روانکارها هستند.
- در نظر گرفتن ملاحظات فنی (لقی، راندمان، سروصدا): بسته به حساسیت کاربری (مانند رباتیک یا محیط های بیمارستانی)، باید پارامترهایی نظیر میزان لقی دنده ها، درصد بازدهی انرژی و سطح صدای تولیدی بررسی شوند.
- ارزیابی هزینه چرخه عمر (خرید، نصب، نگهداری): به جای تمرکز صرف بر قیمت اولیه ارزان، باید هزینه های کل مالکیت شامل مصرف انرژی، سهولت نصب و تکرار دوره های تعمیر و نگهداری را محاسبه کرد.
- بررسی محدودیت های فضای نصب: ابعاد فیزیکی محل نصب و نحوه قرارگیری موتور نسبت به دستگاه، تعیین می کند که از گیربکس های مستقیم، کرانویل (۹۰ درجه) یا مدل های تخت و آویز استفاده شود.
نتیجه گیری
سرمایه گذاری روی سیستم های انتقال قدرت، فقط یک خرید فنی معمولی نیست؛ این تصمیم مستقیما بر دو عامل مهم هر خط تولید یعنی «زمان» و «هزینه» تاثیر می گذارد. گیربکس را نباید صرفا یک وسیله برای کاهش دور موتور دانست، بلکه باید آن را نوعی تضمین برای ادامه دار بودن کار ماشین آلات و بالا رفتن بهره وری در نظر گرفت. در دنیای صنعتی امروز که رقابت بر سر صرفه جویی در زمان و جلوگیری از استهلاک است، تفاوت بین یک خط تولید روان و سیستمی که مدام متوقف می شود، دقیقا به همین نکات ظریف و انتخاب درست تجهیزات متناسب با نیاز واقعی پروژه بستگی دارد.
برای تجربه ای مطمئن از کیفیت و دریافت راهکارهای مهندسی در تامین انواع تجهیزات ابزار دقیق، فروشگاه پیکاتک با سبدی کامل از برترین برندهای صنعتی و دانش فنی روز در کنار شماست. با اعتماد به تخصص پیکاتک، قدرت، دقت و دوام را به سیستم های خود هدیه دهید.
