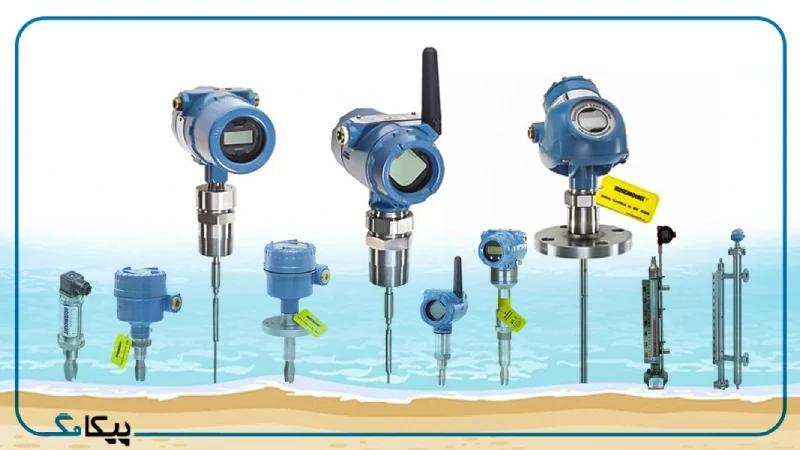

سطح سنج چیست؟

در حوزه های صنعتی، معمولا وقتی صحبت از کنترل و اندازه‌ گیری می‌ شود، ذهن ما به‌ سرعت به سمت پارامترهای شناخته‌ شده‌ ای مثل دما و فشار می‌ رود؛ اما پشت صحنه بسیاری از واحدهای تولیدی، موضوعی به‌ مراتب حساس‌ تر جریان دارد و آن هم مدیریت موجودی مخازن، سیلوها و تانک‌ هاست. اینکه بدانیم دقیقا چه مقدار سیال، پودر یا گرانول در یک محفظه سربسته وجود دارد، نه فقط برای جلوگیری از توقف‌ های پرهزینه و افزایش بهره‌ وری، بلکه برای حفظ ایمنی و پیشگیری از خطراتی مانند سرریز و آسیب‌ های زیست‌ محیطی ضروری است.

در چنین فضایی، سطح‌ سنج‌ ها وضعیت داخلی مخزن را به ما گزارش می‌ کنند. از مدل‌ های مکانیکی ساده تا سیستم‌ های پیشرفته راداری و التراسونیک، همه آن‌ ها در سکوت کار می‌ کنند اما نبودشان می‌ تواند یک خط تولید کامل را مختل کند.

در این مقاله تلاش می کنیم انواع سطح‌ سنج، مزایا و محدودیت‌ های هر کدام، کاربردهای حیاتی‌ شان در بخش‌ های مختلف صنعت و همین‌ طور برندهای معتبر بازار را بررسی کنیم؛ تا در نهایت، مهندسان و کارشناسان فنی بتوانند مناسب‌ ترین گزینه را برای فرآیند خود انتخاب کنند.

فروشگاه پیکاتک به عنوان یکی از مراجع تخصصی تجهیزات ابزار دقیق، با تمرکز بر کیفیت و ارائه مجموعه‌ ای کامل از انواع سطح سنج‌ ها از بهترین برندهای جهانی در کنار شماست. برای مشاوره فنی رایگان، انتخاب مناسب‌ ترین تکنولوژی و خرید تجهیزات اندازه‌ گیری سطح، هم‌ اکنون به وب‌ سایت فروشگاه  ما مراجعه کنید.

سطح سنج چه وظیفه ای دارد؟

سطح‌ سنج‌ یا لول‌ سنج ابزاری است که برای سنجش ارتفاع، مقدار یا موقعیت انواع مواد، از مایعات و دوغاب‌ ها گرفته تا پودرها و گرانول‌ ها در مخازن، سیلوها یا حتی محیط‌ های باز استفاده می‌ شود. این دستگاه‌ ها با فراهم کردن اطلاعات لحظه‌ ای یا پیوسته از وضعیت داخل مخزن، امکان مدیریت دقیق فرآیندهای صنعتی را فراهم می‌ کنند. سطح سنج‌ها، به‌عنوان بخشی ضروری از لیست تجهیزات ابزار دقیق، به همراه سایر سنسورها، نقش کلیدی در کنترل و اتوماسیون فرآیندها دارند.

نخستین وظیفه یک سطح‌ سنج، اندازه‌ گیری و مانیتورینگ سطح است. این کار می‌ تواند به‌ صورت نقطه‌ ای انجام شود؛ یعنی فقط مشخص کند که سطح ماده به یک حد مشخص (حداقل یا حداکثر) رسیده است یا نه. در مقابل، مدل‌ های پیشرفته‌ تر امکان اندازه‌ گیری پیوسته را فراهم می‌ کنند و ارتفاع دقیق سطح را در هر لحظه گزارش می‌ دهند؛ داده‌ ای که برای کنترل موجودی و نظارت دقیق بر فرآیند ضروری است.

اما نقش سطح‌سنج تنها به اندازه‌ گیری محدود نمی‌ شود. اطلاعاتی که این تجهیزات فراهم می‌ کنند، به‌ نوعی به سیستم‌ های اتوماسیون صنعتی مانند PLC و DCS کمک می کند. بر اساس همین داده‌ هاست که فرآیندهایی مانند مدیریت موجودی مواد اولیه و محصولات، کنترل عملیات پر و خالی شدن مخزن، جلوگیری از سرریز یا خشک‌ کار کردن پمپ‌ ها و نیز ایمنی فرآیند انجام می‌ گیرد. در بسیاری از صنایع، سطح دقیق مواد حتی می‌ تواند بر کیفیت محصول نهایی تاثیر مستقیم داشته باشد؛ به‌ ویژه در فرآیندهایی که ترکیب و نسبت مواد اهمیت بالایی دارد.

در مجموع، سطح‌ سنج‌ ها نقش چشمان همیشه‌ بیدار در واحدهای صنعتی را ایفا می‌ کنند؛ ابزارهایی که با ارائه داده‌ های دقیق و قابل اعتماد، تضمین می‌ کنند فرآیندها با بیشترین کارایی، بالاترین ایمنی و کمترین میزان هدررفت پیش بروند.

دسته‌ بندی کلی انواع سطح سنج‌ ها

اگرچه سطح‌ سنج‌ ها بر اساس تکنولوژی کارکردشان تنوع بسیار بالایی دارند (که در ادامه به آن‌ ها خواهیم پرداخت)، اما از نظر نوع عملکرد و خروجی می‌ توان آن‌ ها را به سه دسته کلی تقسیم کرد که در صنعت کاربرد وسیعی دارند:

نوع دسته‌ بندی	نام رایج	توضیحات
اندازه‌ گیری پیوسته (Continuous)	ترانسمیترها	ارتفاع دقیق سطح را به صورت پیوسته اندازه‌ گیری کرده و یک سیگنال آنالوگ یا دیجیتال متناسب با آن ارائه می‌ دهند.
اندازه‌ گیری نقطه‌ ای (Point)	سوئیچ‌ ها	صرفا تشخیص می‌ دهند که سطح ماده به نقطه از پیش تعیین شده رسیده است یا خیر و خروجی ON/OFF می‌ دهند.
نمایش محلی (Local)	گیج‌ ها	ارتفاع سطح را به صورت بصری و مستقیم در کنار مخزن برای مشاهده اپراتور نمایش می‌ دهند.

گیج‌ های سطح: نمایش محلی و بصری

بر خلاف ترانسمیترها و سوئیچ‌ ها که داده را به اتاق کنترل ارسال می‌ کنند، گیج‌ های سطح برای فراهم کردن امکان مشاهده مستقیم و ساده سطح ماده در محل فرآیند طراحی شده‌ اند. این ابزارها که غالبا بدون نیاز به برق کار می‌ کنند، نقش حیاتی در تایید سریع سطح، کالیبره کردن سایر تجهیزات الکترونیکی و افزایش ایمنی اپراتور با ارائه یک نشانگر قابل اعتماد در کنار مخزن دارند.

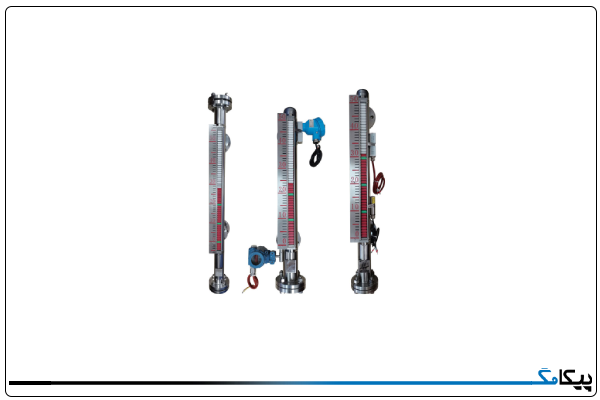

🔹گیج سطح مغناطیسی (Magnetic Level Gauge)

این گیج سطح از یک لوله خارجی استفاده می‌ کند که از بالا و پایین به مخزن اصلی متصل شده و سطح مایع در آن دقیقا با سطح مایع درون مخزن برابر است. در داخل این لوله، یک شناور دائمی مغناطیسی حرکت می‌ کند. در قسمت بیرونی لوله، مجموعه‌ ای از فلپ‌ های مغناطیسی کوچک (یا مغناطیس‌ های چرخان) نصب شده‌ اند که با بالا و پایین رفتن شناور داخلی، این فلپ‌ ها ۱۸۰ درجه چرخیده و از یک رنگ به رنگ دیگر (معمولا سفید به قرمز) تغییر وضعیت می‌ دهند و یک ستون رنگی پیوسته، سطح مایع را نمایش می‌ دهد.

مزایا:

• به دلیل ساختار آب‌ بندی شده، نشتی وجود ندارد و برای مایعات سمی، فرار یا با فشار بالا ایمن است.
• دید بصری واضح از فواصل دور به دلیل کنتراست رنگی بالا.
• امکان نصب سوئیچ‌ های نقطه‌ ای و ترانسمیترهای مغناطیسی (بدون تماس با سیال) روی محفظه بیرونی.
• بدون نیاز به برق برای نمایش سطح.
• مناسب برای مایعات با ویسکوزیته و دمای بالا.

معایب:

• تنها برای مایعات با چگالی بالاتر از یک مقدار مشخص قابل استفاده است.
• نیاز به فضای جانبی برای نصب محفظه خارجی (Chamber).
• نیاز به تمیز کاری دوره‌ ای برای جلوگیری از تجمع مواد روی شناور.

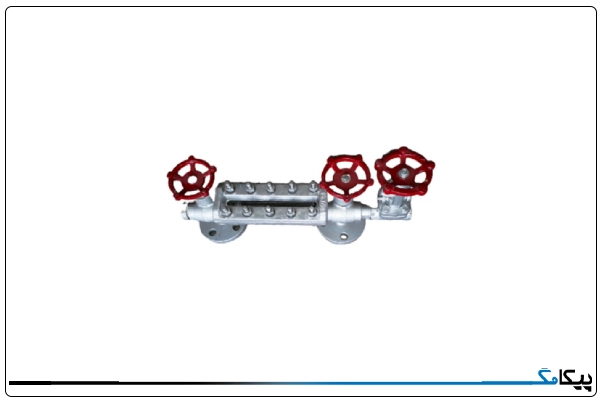

🔹گیج سطح رفلکسی (Reflex Gauge)

این نوع گیج که به آن شیشه آبنما رفلکسی نیز می‌ گویند، شامل یک محفظه فلزی و یک شیشه آبنما ضخیم و مقاوم در یک سمت است. سطح داخلی شیشه دارای شیارهایی شبیه منشور است. وقتی مایع در تماس با شیشه قرار می‌ گیرد، به دلیل ضریب شکست نور متفاوت، آن قسمت از شیشه کاملا تیره یا سیاه دیده می‌ شود. در مقابل، قسمت خالی از مایع (بخار یا گاز)، نور محیط را منعکس کرده و کاملا روشن دیده می‌ شود. این اختلاف کنتراست شدید، سطح را به وضوح نمایش می‌ دهد.

مزایا:

• هزینه نسبتا پایین و طراحی ساده‌ تر نسبت به گیج‌ های مغناطیسی.
• دید بصری بسیار واضح با کنتراست بالا برای تشخیص سریع سطح.
• مقاومت مکانیکی و دمایی خوب به دلیل استفاده از شیشه ضخیم.
• مناسب برای نمایش ساده، مستقیم و قابل‌ اعتماد سطح مایعات در مخازن تحت فشار

معایب:

• مناسب برای نمایش سطح مشترک نیست.
• نمی‌ تواند رنگ یا شفافیت مایع را نشان دهد.
• به دلیل تماس شیشه با سیال، در صورت نشتی خطرناک است.
• برای مایعات بسیار کثیف یا ویسکوز (چسبنده) که شیارها را می‌ پوشانند، مناسب نیست.

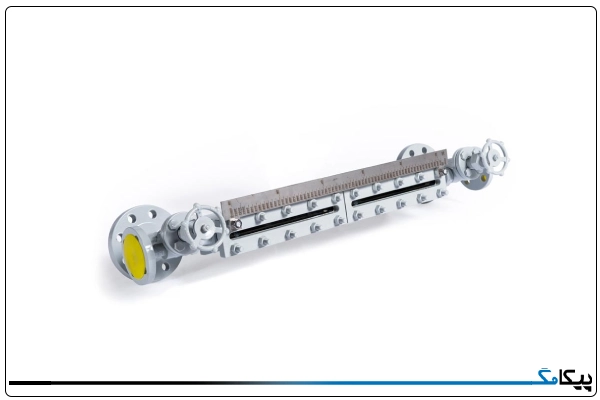

🔹گیج سطح ترانسپرنت (Transparent Gauge)

این نوع گیج که به آن شیشه آبنمای شفاف نیز می‌ گویند، شامل یک محفظه فلزی و دو شیشه آبنمای ضخیم و شفاف است که در دو طرف مقابل محفظه نصب شده‌ اند. از آنجایی که هر دو طرف محفظه شیشه‌ ای هستند، اپراتور می‌ تواند مستقیما مایع و سطح آن را ببیند. در این مدل، نمایش سطح بر اساس رنگ یا شفافیت خود مایع است.

مزایا:

• امکان مشاهده مستقیم رنگ، شفافیت و وضعیت فیزیکی مایع (مانند حباب یا کدر بودن).
• تنها گیج شیشه‌ ای مناسب برای اندازه‌ گیری سطح مشترک دو مایع غیر قابل اختلاط.
• امکان استفاده از نور پس‌ زمینه برای دید بهتر در محیط‌ های تاریک.

معایب:

• هزینه بالاتر نسبت به مدل رفلکسی.
• کنتراست نمایش سطح نسبت به مدل رفلکسی کمتر است و برای فواصل دور دید ضعیفی دارد.
• همچنان خطر نشت مایع در صورت شکستن شیشه وجود دارد.

🔹گیج سطح لوله‌ ای (Tubular Gauge)

این ساده‌ ترین و ابتدایی‌ ترین شکل نمایش محلی سطح است. گیج سطح لوله‌ ای شامل یک لوله شیشه‌ ای یا پلاستیکی شفاف است که به صورت عمودی در کنار مخزن نصب شده و از بالا و پایین به بدنه مخزن متصل می‌ شود. بر اساس اصل ظروف مرتبطه، سطح مایع در داخل لوله کاملا با سطح مایع درون مخزن یکسان شده و به طور مستقیم و بصری قابل مشاهده است.

مزایا:

• فوق‌ العاده ارزان و ساده برای نصب و نگهداری.
• دید بصری کامل و پیوسته از بالا تا پایین مخزن.
• مناسب برای مخازن کم‌ فشار و کم‌ دما.

معایب:

• بسیار آسیب‌ پذیر در برابر ضربه و فشار بالا؛ خطر شکستن لوله و نشت مایع زیاد است.
• فقط برای مایعات غیر سمی و غیر خورنده قابل استفاده است.
• در صورت کثیف شدن مایع، دید بصری به شدت کاهش می‌ یابد.
• مناسب برای ارتفاع‌ های سطح زیاد نیست (به دلیل محدودیت طول لوله).

لول ترانسمیترها: اندازه‌ گیری پیوسته سطح

لول ترانسمیترها قلب سیستم‌ های کنترل موجودی و فرآیند هستند، زیرا به طور مداوم و لحظه‌ ای، ارتفاع دقیق ماده را در داخل مخزن اندازه‌ گیری کرده و این داده حیاتی را به شکل یک سیگنال استاندارد (مانند ۴ تا ۲۰ میلی‌ آمپر) به اتاق کنترل ارسال می‌ کنند تا فرآیند به صورت دقیق و ایمن مدیریت شود. در ادامه با انواع لول ترانسمیترها آشنا خواهید شد.

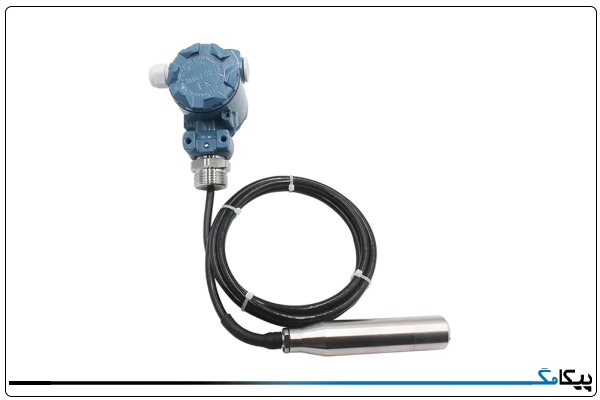

🔹لول ترانسمیتر هیدرواستاتیکی (Hydrostatic level transmitter)

این نوع ترانسمیترها در واقع از فشار وزن مایع برای فهمیدن میزان سطح استفاده می‌ کنند. سنسور در کف مخزن قرار می‌ گیرد و هر چقدر مایع بالای آن بیشتر شود، فشار بیشتری به سنسور وارد می‌ شود. دستگاه این فشار را اندازه می‌ گیرد و آن را به ارتفاع سطح مایع تبدیل می‌ کند. این روش بیشتر برای مایعات کاربرد دارد و چون بر پایه فشار کار می‌ کند، نتیجه آن بستگی مستقیم به چگالی مایع دارد؛ یعنی اگر مایع غلیظ‌ تر یا رقیق‌ تر شود، مقدار خوانده‌ شده هم تغییر می‌ کند.

مزایا:

• قابلیت نصب ساده در کف مخزن.
• قیمت مناسب در مقایسه با برخی فناوری‌ های پیشرفته.
• دقت بالا در اندازه‌ گیری ارتفاع مایعات با چگالی ثابت.
• مناسب برای برای اندازه‌ گیری دقیق سطح مایعات در مخازن باز یا بسته بر اساس فشار ستون مایع، به‌ ویژه در کاربردهای صنعتی با شرایط سخت یا عمق زیاد

معایب:

• حساسیت مستقیم به تغییرات چگالی مایع (در صورت تغییر چگالی، اندازه‌ گیری خطا خواهد داشت).
• مناسب نبودن برای کاربردهای پودری و گرانولی.
• حساسیت به گرفتگی دیافراگم در سیالات دارای مواد معلق یا چسبنده.

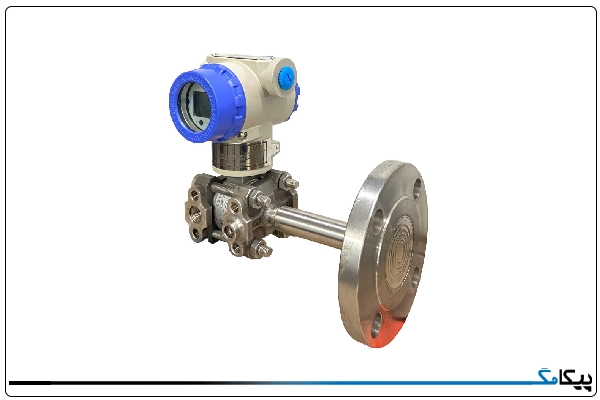

🔹لول ترانسمیتر اختلاف فشاری (D/P Type)

این روش اندازه‌ گیری سطح، با استفاده از یک ترانسمیتر فشار تفاضلی، تفاوت فشار بین دو نقطه از مخزن را محاسبه می‌ کند. در مخازن روباز، یک پورت به هوای آزاد وصل شده و پورت دیگر به کف مخزن متصل می‌ شود. در مخازن بسته، سنسور فشار بالا (HP) به انتهای مخزن و سنسور فشار پایین (LP) به بالای مخزن (فضای گازی یا بخار) وصل می‌ شود؛ اختلاف این دو فشار، فشار هیدرواستاتیک خالص و در نتیجه ارتفاع سطح مایع را تعیین می‌کند.

مزایا:

• قابلیت اندازه‌ گیری سطح در مخازن تحت فشار یا خلاء.
• مناسب برای مایعات با چگالی متغیر (در روش‌ های جبران‌ سازی پیشرفته).
• تکنولوژی اثبات‌ شده و بسیار رایج در صنعت پتروشیمی و پالایشگاهی.

معایب:

• نصب و لوله‌ کشی پیچیده‌ تر و پرهزینه‌ تر.
• حساسیت خطوط ضربه به یخ‌ زدگی، گرفتگی یا تجمع میعان.
• نیاز به جبران‌ سازی دمایی و چگالی برای دقت بالا در فرآیندهای پیچیده.

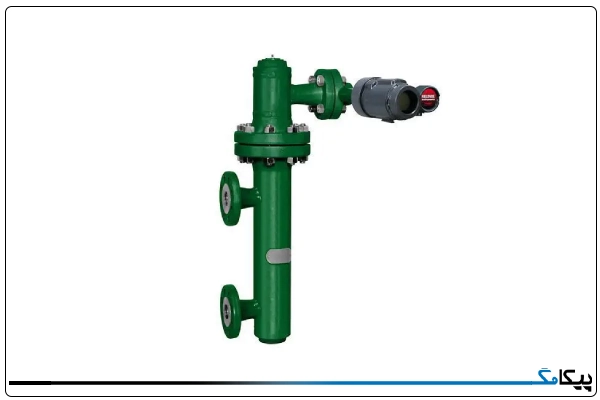

🔹لول ترانسمیتر دیسپلیسری (Displacer Level Transmitter)

این ترانسمیترها از اصل شناوری ارشمیدس استفاده می‌ کنند. یک قطعه استوانه‌ ای شکل (دیسپلیسر) در مخزن آویزان می‌ شود. وقتی سطح مایع بالا می‌ آید، نیروی شناوری بیشتری به دیسپلیسر وارد می‌ شود و وزن ظاهری آن کاهش می‌ یابد. ترانسمیتر این تغییر وزن ظاهری را اندازه‌ گیری کرده و آن را به ارتفاع دقیق سطح تبدیل می‌ کند.

مزایا:

• عدم حساسیت به تغییرات کوچک چگالی و ویسکوزیته (تا حدودی).
• مناسب برای مایعات چسبنده یا کثیف که دیافراگم سنسورهای فشاری را مسدود می‌ کنند.
• قابلیت نصب در کنار مخزن (Side-Mounted) که سرویس‌ دهی را ساده‌ تر می‌ کند.

معایب:

• قطعات متحرک مکانیکی که مستعد سایش و نیاز به کالیبراسیون به صورت دوره‌ ای هستند.
• تغییرات شدید چگالی یا تجمع مواد روی دیسپلیسر می‌ تواند باعث خطا شود.
• برای مواد پودری یا گرانولی قابل استفاده نیست.

🔹لول ترانسمیتر خازنی (Capacitive level transmitter)

این روش بر اساس تغییر ظرفیت خازنی یک سنسور (میله یا سیم) کار می‌ کند که به عنوان یکی از صفحات خازن درون مخزن قرار می‌ گیرد. با بالا آمدن سطح ماده (مایع یا جامد) اطراف پراب، ماده دی‌ الکتریک بین سنسور و دیواره مخزن (صفحه دوم خازن) تغییر می‌ کند و این امر باعث تغییر ظرفیت خازنی می‌ شود. مدار الکترونیکی ترانسمیتر، تغییر ظرفیت خازنی را اندازه‌ گیری کرده و آن را به سطح متناسب تبدیل می‌ کند.

مزایا:

• عدم وجود قطعات متحرک و نیاز به نگهداری کم.
• مناسب برای اندازه‌ گیری سطح مایعات و همچنین مواد جامد (پودرها و گرانول‌ ها).
• قابلیت استفاده در محیط‌ های با دمای بالا و فشار بالا (بسته به جنس پراب).

معایب:

• حساسیت بسیار زیاد به تغییرات ثابت دی‌الکتریک ماده (هرگونه تغییر در دما یا ترکیب ماده باعث خطا می‌ شود).
• تشکیل پوشش یا “کوتینگ” از مواد چسبنده روی پراب می‌ تواند منجر به خطای اندازه‌ گیری شود.
• نیاز به کالیبراسیون دقیق بر اساس ثابت دی‌الکتریک ماده مورد اندازه‌ گیری.

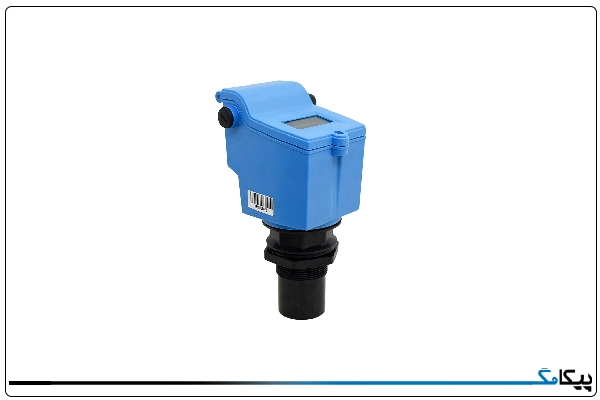

🔹لول ترانسمیتر التراسونیک (Ultrasonic level transmitter)

این ترانسمیتر پالس‌ هایی از امواج صوتی با فرکانس بالا را از قسمت بالایی مخزن به سمت سطح ماده ساطع می‌ کند. امواج پس از برخورد با سطح، منعکس شده و به سنسور باز می‌ گردند. دستگاه با اندازه‌ گیری «زمان رفت و برگشت» این پالس‌ ها و با دانستن سرعت صوت در محیط، فاصله سنسور تا سطح ماده را محاسبه کرده و در نهایت ارتفاع سطح را به دست می‌ آورد.

مزایا:

• عدم تماس با ماده اندازه‌ گیری، در نتیجه عدم تاثیر پذیری از خواص فیزیکی ماده مانند چگالی و ثابت دی‌الکتریک.
• نصب و راه‌ اندازی آسان و بدون نیاز به ورود به داخل مخزن.
• مناسب برای مایعات و برخی جامدات با سطح صاف.

معایب:

• حساسیت بالا به تغییرات دما و فشار (که بر سرعت صوت تاثیر می‌ گذارد و نیاز به جبران‌ سازی دارد).
• عدم کارکرد در محیط‌ های خلا یا محیط‌ های دارای کف، بخار، گرد و غبار شدید یا تلاطم بالا.
• وجود تجهیزات داخلی یا موانع در مخزن می‌ تواند سیگنال را مختل کند.

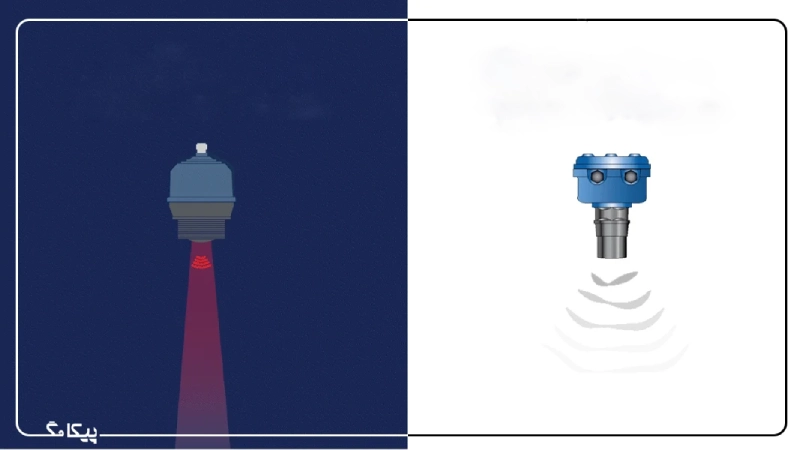

🔹لول ترانسمیتر راداری (Radar level transmitter)

این دستگاه‌ ها مانند التراسونیک عمل می‌ کنند، با این تفاوت که به جای امواج صوتی، امواج الکترومغناطیسی (مایکروویو) را به سمت سطح ماده می‌ فرستند. دو نوع رایج دارند:

1. رادار موج هدایت‌ شده: امواج در طول یک پراب (کابل یا میله) هدایت می‌ شوند.
2. رادار بدون تماس: امواج مستقیما از آنتن به سطح ساطع می‌ شوند.

لول ترانسمیتر راداری نیز با اندازه‌ گیری زمان رفت و برگشت موج، فاصله تا سطح را محاسبه می‌ کند.

مزایا:

• دقت بسیار بالا و اندازه‌ گیری مطمئن در شرایط دشوار (دما و فشار بالا، خلاء).
• عدم تاثیر پذیری از تغییرات دما، فشار و چگالی.
• نوع GWR از کف و بخار شدید تاثیر نمی‌پذیرد.
• مناسب برای اندازه‌ گیری سطح مایعات و جامدات در شرایط سخت، مخازن مرتفع، محیط‌ های دارای بخار، گردوغبار یا تغییرات دما و فشار

معایب:

• قیمت اولیه بالاتر نسبت به روش‌ های سنتی مانند فشار.
• نوع بدون تماس (Non-Contact) ممکن است در حضور بخار یا کف زیاد عملکرد ضعیفی داشته باشد.
• نوع GWR به مواد چسبنده روی پراب حساس است.

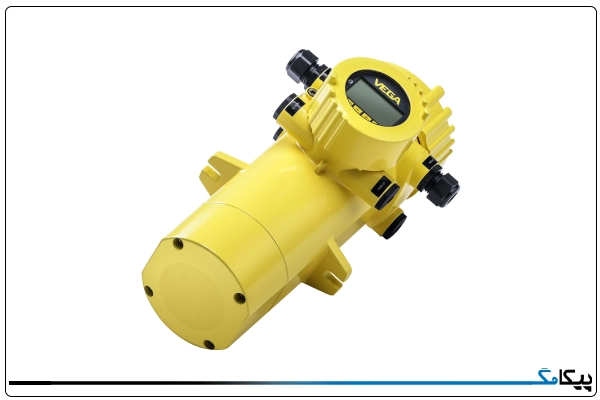

🔹لول ترانسمیتر هسته‌ ای (Nuclear level transmitter)

این ترانسمیترها از یک منبع ایزوتوپ رادیواکتیو (مانند سزیم-۱۳۷ یا کبالت-۶۰) در یک طرف مخزن و یک آشکارساز (دیتکتور) در طرف دیگر استفاده می‌ کنند. پرتوهای گاما از مخزن عبور کرده و توسط آشکارساز دریافت می‌ شوند. هرچه سطح ماده (مایع یا جامد) در مسیر پرتو بالاتر باشد، جذب پرتو بیشتر شده و پرتو کمتری به آشکارساز می‌ رسد. ترانسمیتر میزان کاهش پرتو را به عنوان ارتفاع سطح تفسیر می‌ کند.

مزایا:

• سنسورها خارج از مخزن نصب می‌ شوند و هیچ تماس فیزیکی با ماده ندارند.
• مناسب برای استفاده در شرایط بسیار سخت مانند دما، فشار یا خلاء بسیار بالا، مواد خورنده، سمی، ساینده یا فوق‌ چسبنده.
• تنها راه‌ حل عملی برای اندازه‌ گیری سطح برخی مواد خاص مانند فلزات مذاب.

معایب:

• هزینه بسیار بالا برای خرید، نصب و مجوزهای قانونی مربوط به مواد رادیواکتیو.
• نیاز به نگهداری و رعایت دقیق مقررات ایمنی هسته‌ ای و تابش پرتو.
• دقت نسبتا پایین‌ تر نسبت به روش‌ های راداری یا هیدرواستاتیکی.

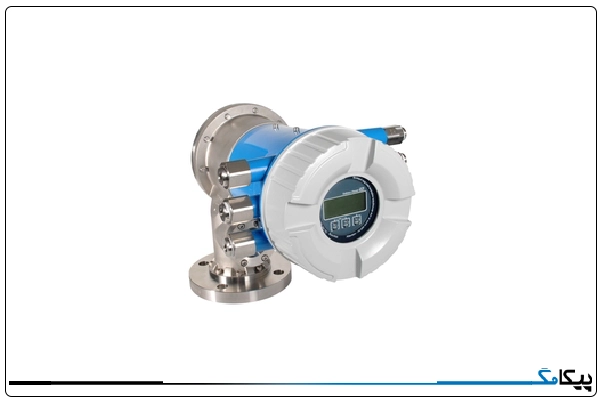

🔹لول ترانسمیتر سرو (Servo level transmitter)

این یک سیستم الکترومکانیکی بسیار دقیق است که از یک وزنه کوچک یا شناور که توسط یک سیم نازک نگه‌ داشته می‌ شود، استفاده می‌ کند. یک موتور سرو  وزنه را به آرامی بالا و پایین می‌ کشد. هنگامی که وزنه سطح مایع یا پودر را لمس می‌ کند، کشش سیم تغییر کرده و این تغییر توسط سنسور تشخیص داده می‌ شود. سپس موتور وزنه را بالا کشیده تا سطح را دنبال کند. یک سنسور موقعیت، طول سیم آزاد شده را اندازه‌ گیری کرده و سطح را با دقت زیاد گزارش می‌ دهد.

مزایا:

• دقت اندازه‌ گیری فوق‌ العاده بالا، به ویژه در مخازن بزرگ و کاربردهای انتقال نگهداری.
• قابلیت اندازه‌ گیری هم‌ زمان سطح و دانسیته (چگالی) یا سطح مشترک.
• قابل استفاده و کاربردی برای مایعات و همچنین مواد دانه‌ ای و پودری.

معایب:

• وجود قطعات مکانیکی متحرک و نیاز به نگهداری منظم.
• سرعت پاسخ‌ دهی کندتر نسبت به روش‌ های الکترونیکی مانند رادار.
• حساسیت به محیط‌ های بسیار چسبنده که ممکن است حرکت آزادانه شناور را مختل کنند.

لول سوئیچ‌ ها: تشخیص نقطه سطح

در مقابل لول ترانسمیترها که اندازه‌ گیری پیوسته سطح را بر عهده دارند، لول سوئیچ‌ ها ابزارهایی ساده‌ تر و بسیار حیاتی هستند که تنها وظیفه تشخیص رسیدن سطح ماده به یک نقطه خاص و از پیش تعیین‌ شده را بر عهده دارند. این تجهیزات با خروجی ساده ON/OFF یا باز و بسته کردن یک کنتاکت، هشدارهای حیاتی سطح بالا یا پایین را صادر کرده و به عنوان لایه‌ ای از ایمنی یا کنترل برای شروع یا توقف عملیات عمل می‌ کنند. در ادامه با انواع لول سوئیچ های سطح آشنا می شوید.

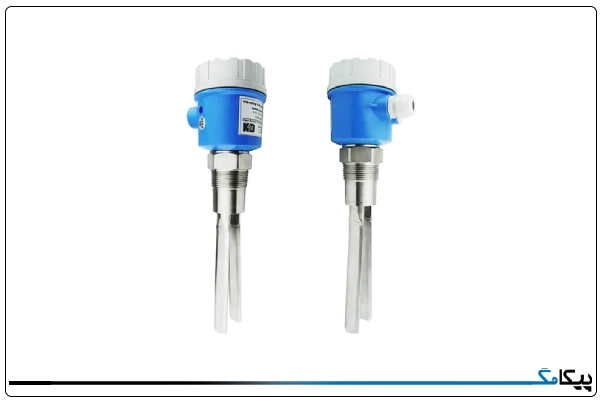

🔹لول سوئیچ چنگالی یا دیاپازونی (Tuning fork Level Switch)

این سوئیچ‌ ها دارای دو شاخه فلزی (شبیه چنگال موسیقی) هستند که توسط یک مدار پیزوالکتریک به طور مداوم با فرکانس رزونانس خود در حال لرزش هستند. زمانی که سطح مایع یا جامد به این شاخه‌ ها می‌ رسد، لرزش دمپ شده و کاهش می‌ یابد. مدار الکترونیکی این کاهش دامنه ارتعاش را تشخیص داده و خروجی سوئیچ را فعال می‌ کند.

مزایا:

• عدم حساسیت به تغییرات چگالی و ثابت دی‌الکتریک مواد.
• بدون نیاز به کالیبراسیون و نصب آسان.
• مناسب برای مایعات، دوغاب‌ ها و همچنین مواد پودری و گرانولی با چگالی‌ های مختلف.

معایب:

• حساسیت به پوشش‌ دهی و تجمع مواد چسبنده روی شاخه‌ ها در برخی فرآیندها.
• نمی‌ تواند سطح را به صورت پیوسته اندازه‌ گیری کند.
• در مواد پودری بسیار سبک یا با ارتعاشات خارجی شدید ممکن است دچار خطا شود.

🔹لول سوئیچ فلوتری (Floater Level Switch)

این سوئیچ‌ ها از یک شناور استفاده می‌ کنند که روی سطح مایع شناور می‌ ماند. با تغییر سطح مایع، شناور حرکت می‌ کند و از طریق یک اهرم مکانیکی یا تغییر میدان مغناطیسی (در مدل‌ های مغناطیسی) یک کنتاکت الکتریکی را فعال می‌ کند تا سوئیچ وضعیت خود را تغییر دهد. این ساده‌ ترین و یکی از قدیمی‌ ترین روش‌ های تشخیص سطح نقطه‌ ای است.

مزایا:

• بسیار ساده، کم‌ هزینه و قابل اعتماد.
• بدون نیاز به برق در مدل‌ های مکانیکی خالص.
• عدم حساسیت به ثابت دی‌الکتریک، فشار و دما (در محدوده مجاز).
• مناسب برای تشخیص نقطه‌ ای سطح مایعات در مخازن مختلف، به‌ ویژه در سیستم‌ های ساده و کاربردهایی که نیاز به کنترل سطح روشن/خاموش دارند.

معایب:

• تنها برای مایعات قابل استفاده است.
• وجود قطعات مکانیکی متحرک و احتمال خرابی یا سایش.
• حساسیت به موج و تلاطم سطح در مخازن.

🔹لول سوئیچ دیسپلیسری (Displacer Level Switch)

این سوئیچ‌ ها از یک یا چند دیسپلیسر (وزنه غوطه‌ ور) که توسط یک سیم معلق شده‌ اند، استفاده می‌ کنند. زمانی که سطح مایع به دیسپلیسر می‌ رسد، به دلیل نیروی شناوری، وزن ظاهری دیسپلیسر کاهش می‌ یابد. این کاهش وزن توسط یک مکانیزم فنری یا اهرمی تشخیص داده شده و باعث فعال شدن یک میکرو سوئیچ یا سنسور مغناطیسی می‌ شود.

مزایا:

• مناسب برای مایعات متلاطم یا دارای کف.
• قابل استفاده در محیط‌ های با فشار و دمای بالا.
• امکان استفاده از چندین دیسپلیسر برای کنترل چندین نقطه سطح با یک سنسور.

معایب:

• پیچیدگی بیشتر در طراحی مکانیکی نسبت به فلوترها.
• تغییرات شدید چگالی می‌ تواند بر نقطه سوئیچ تاثیر بگذارد.
• حساسیت به تجمع مواد جامد و چسبنده روی دیسپلیسر.

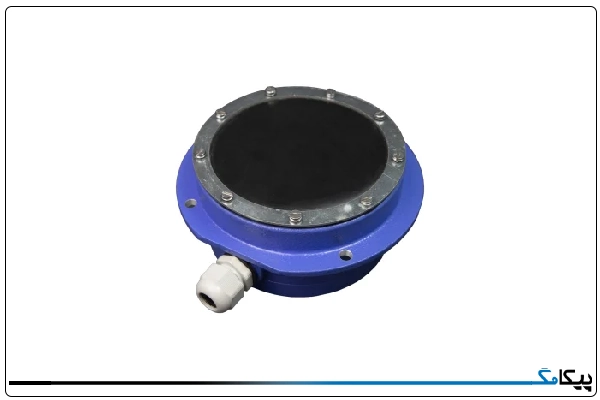

🔹لول سوئیچ دیافراگمی (Diaphragm Level Switch)

این سوئیچ‌ ها از یک غشاء منعطف (دیافراگم) استفاده می‌ کنند که روی دیواره داخلی یا خارجی مخزن نصب می‌ شود. هنگامی که ماده (معمولا جامدات پودری یا گرانولی) به دیافراگم فشار وارد می‌ کند، دیافراگم تغییر شکل داده و این حرکت باعث فعال شدن یک میکرو سوئیچ داخلی می‌ شود. این دستگاه به طور خاص برای تشخیص حضور یا عدم حضور مواد جامد در یک نقطه طراحی شده است.

مزایا:

• ساده، بادوام و کم‌ هزینه.
• مناسب برای مواد پودری و دانه‌ ای بسیار سبک.
• نصب آسان روی دیواره سیلوها و هاپرها.

معایب:

• نیاز به تماس مستقیم ماده برای فعال شدن سوئیچ.
• حساسیت به فشار زیاد یا ضربه‌های مکانیکی قوی که ممکن است به دیافراگم آسیب برساند.
• برای مایعات (به جز دوغاب‌ های سنگین) معمولا مناسب نیست.

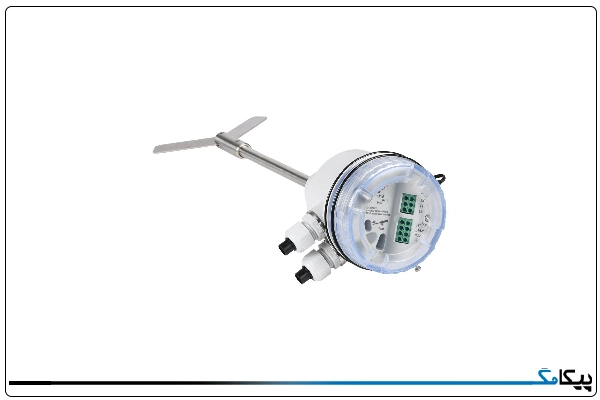

🔹لول سوئیچ پره‌ ای (Paddle Wheel Level Switch)

این سوئیچ از یک پره (Paddle) کوچک متصل به یک محور دوار استفاده می‌ کند که توسط یک موتور کوچک دائما در حال چرخش است. زمانی که سطح ماده (معمولا مواد جامد پودری یا دانه‌ ای) به پره می‌ رسد، حرکت چرخشی پره متوقف یا کند می‌ شود. این توقف حرکت، توسط یک مکانیزم داخلی (مانند میکروسوئیچ) تشخیص داده شده و خروجی سوئیچ را فعال می‌ کند.

مزایا:

• ساده‌ ترین و قابل اعتمادترین راه برای تشخیص سطح نقطه‌ ای جامدات فله.
• عدم حساسیت به ثابت دی‌الکتریک، دما و فشار.
• قیمت اقتصادی در مقایسه با سنسورهای پیچیده‌ تر.
• مناسب برای تشخیص سطح مواد جامد دانه‌ ای یا پودری در سیلوها و مخازن، به‌ ویژه در کاربردهایی با مواد فله‌ ای مانند غلات، سیمان، پودرها و گرانول‌ ها.

معایب:

• وجود قطعات مکانیکی متحرک (موتور و پره) که مستعد سایش هستند.
• در محیط‌ های با گرد و غبار شدید و دماهای بسیار بالا ممکن است نیاز به نگهداری بیشتر داشته باشد.
• فقط برای جامدات قابل استفاده است.

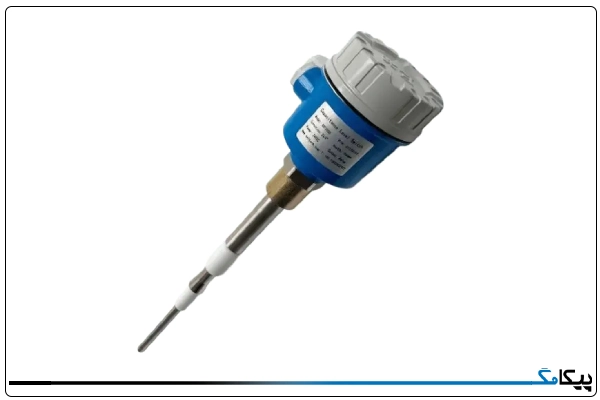

🔹لول سوئیچ خازنی (Capacitive Level Switch)

این سوئیچ‌ ها نیز مانند نوع ترانسمیتری از پراب برای ایجاد یک خازن استفاده می‌ کنند. هنگامی که ماده (مایع یا جامد) به پراب می‌ رسد، ثابت دی‌الکتریک محیط اطراف پراب تغییر کرده و ظرفیت خازنی افزایش می‌ یابد. مدار الکترونیکی داخلی، این تغییر ناگهانی ظرفیت را به عنوان حضور ماده تشخیص داده و وضعیت سوئیچ را عوض می‌ کند.

مزایا:

• بدون قطعات متحرک، در نتیجه عمر طولانی و نگهداری کم.
• قابل استفاده برای تشخیص سطح نقطه‌ ای مایعات و جامدات پودری.
• قابلیت اندازه‌ گیری سطح مواد با ثابت دی‌الکتریک پایین (هیدروکربن‌ ها).

معایب:

• حساسیت زیاد به پوشش‌ دهی مواد چسبنده روی پراب.
• تغییرات شدید در ثابت دی‌الکتریک ماده (به دلیل تغییر دما یا ترکیب) می‌ تواند باعث خطای عملکرد شود.
• نیاز به کالیبراسیون اولیه بر اساس ماده مورد استفاده.

🔹لول سوئیچ هدایت الکتریکی (Conductive Level Switch)

این سیستم از یک پراب اصلی و یک یا چند پراب کمکی استفاده می‌ کند که به منابع AC یا DC ولتاژ پایین متصل هستند. هنگامی که یک مایع رسانا مانند آب به هر دو پراب تماس پیدا می‌ کند، یک مدار الکتریکی بسته شده و جریانی از مایع عبور می‌ کند. این جریان توسط مدار کنترل تشخیص داده شده و سیگنال سوئیچینگ را فعال می‌ کند.

مزایا:

• بسیار ساده، کم‌ هزینه و دارای دقت بالا.
• مناسب برای مایعات با رسانایی بالا مانند آب، فاضلاب و اسیدهای رقیق.
• امکان تشخیص چند نقطه با یک دستگاه (با استفاده از چند پراب با طول‌ های مختلف).

معایب:

• فقط برای مایعات رسانا (غیر قابل استفاده برای روغن‌ ها، گازوئیل و حلال‌ های خالص).
• حساسیت به الکترولیز و خوردگی پراب در برخی مایعات.
• در محیط‌ های حاوی کف زیاد یا مواد چسبنده ممکن است دچار خطا شود.

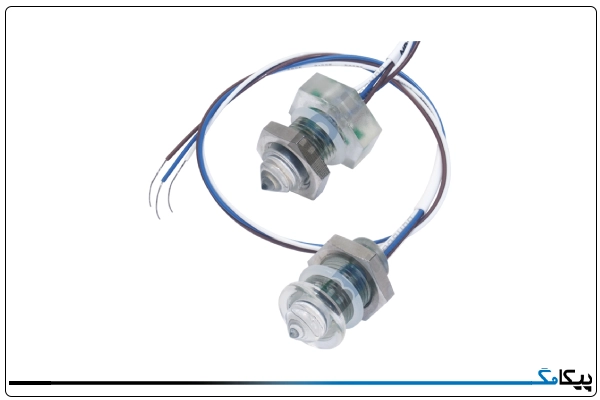

🔹لول سوئیچ نوری (Optical Level Switch)

این سوئیچ‌ ها از یک LED (فرستنده) و یک سنسور نوری (گیرنده) در نوک یک پراب منشوری استفاده می‌ کنند. هنگامی که نوک پراب در هوا (یا گاز) قرار دارد، نور LED به داخل پراب منعکس شده و به گیرنده باز می‌ گردد. با رسیدن مایع به نوک پراب، مایع باعث شکست نور شده و مانع بازگشت کامل آن به گیرنده می‌ شود. این کاهش ناگهانی نور، سیگنال سوئیچینگ را فعال می‌ کند.

مزایا:

• بسیار کوچک، فشرده و برای مخازن یا لوله‌ های با فضای محدود مناسب است.
• عدم حساسیت به فشار و چگالی مایع.
• بدون قطعات متحرک و دارای سرعت پاسخ‌ دهی بالا.
• مناسب برای تشخیص سریع و دقیق سطح مایعات شفاف یا نیمه‌ شفاف در مخازن کوچک و کاربردهایی که نیاز به عدم تماس با سیال دارند.

معایب:

• برای مایعات کدر یا دارای مواد معلق مناسب نیست.
• فقط برای تشخیص سطح مایعات قابل استفاده است.
• تشکیل پوشش روی نوک منشور می‌ تواند باعث خطای دائمی شود.

فاکتورهای تاثیرگذار در انتخاب سطح سنج

انتخاب صحیح یک سطح سنج، فراتر از یک تصمیم ساده خرید است زیرا مستقیما بر ایمنی، کارایی و هزینه عملیاتی یک فرآیند تأثیر می‌ گذارد. برای رسیدن به بهترین راهکار، باید مجموعه‌ ای از عوامل حیاتی مرتبط با ماده، فرآیند و محدودیت‌ های فنی و مالی را در نظر گرفت:

• نوع سیال: اینکه ماده مایع است، پودر است یا دانه‌ ای، تعیین می‌ کند از چه تکنولوژی سطح‌ سنج می‌ توان استفاده کرد.
• خواص سیال: چگالی، ویسکوزیته، خورندگی یا ثابت دی‌الکتریک ماده روی انتخاب سنسور و نحوه عملکرد آن تاثیر مستقیم می‌ گذارد.
• شرایط فرآیندی: دما، فشار، وجود کف، بخار یا تلاطم می‌ تواند کار برخی سطح‌ سنج‌ ها را مختل یا محدود کند.
• دقت مورد نیاز: بسته به حساسیت فرآیند، باید سطح‌ سنجی انتخاب شود که درصد خطای آن در محدوده قابل‌ قبول باشد.
• قیمت: هزینه نهایی دستگاه مشخص می‌ کند چه تکنولوژی‌ ها یا برندهایی در محدوده انتخاب قرار می‌ گیرند.
• تماسی یا غیر تماسی بودن: در صورت حساس بودن ماده یا تحت فشار بودن مخزن، ترجیح داده می‌ شود از سطح‌ سنج‌ های غیر تماسی استفاده شود.

چگونه بهترین سطح سنج را انتخاب کنیم؟

لول سوئیچ را انتخاب کنید اگر: به‌ جای اندازه‌ گیری دقیق سطح، فقط می‌ خواهید بدانید مایع به حد کمینه یا بیشینه رسیده است؛ یعنی نیاز شما فقط هشدار سطح بالا/پایین یا کنترل روشن و خاموش بودن پمپ و شیرهاست.

ترانسمیتر را انتخاب کنید اگر: به اندازه‌ گیری پیوسته و دقیق سطح نیاز دارید، می‌ خواهید مقدار موجودی مخزن را مانیتور کنید، یا داده‌ های سطح باید وارد سیستم کنترل (PLC/DCS) شود و نقش مهمی در اتوماسیون فرآیند دارد.

گیج مغناطیسی را انتخاب کنید اگر: به یک ابزار کاملا مکانیکی، بدون نیاز به برق، مقاوم در برابر شرایط سخت و مناسب برای مایعات خورنده یا مخازن تحت فشار نیاز دارید، یا زمانی که می‌ خواهید نمایش سطح به‌ صورت محلی و همیشه قابل‌ مشاهده باشد.

بهترین برندهای سطح سنج – آپدیت ۱۴۰۴

در بازار جهانی که فناوری‌ های ابزار دقیق هر روز یک قدم جلوتر می‌ روند، پیدا کردن برندی که هم دقیق باشد، هم دوام خوبی داشته باشد و هم پشتوانه فنی قابل‌ اعتمادی ارائه کند، کار ساده‌ ای نیست. به همین دلیل در ادامه، سراغ شناخته‌ شده‌ ترین و پرفروش‌ ترین سازندگان سطح‌ سنج می‌ رویم. شرکت‌ هایی که محصولاتشان سال‌ هاست در صنایع مختلف مثل نفت و گاز، پتروشیمی، آب و فاضلاب و حتی صنایع غذایی امتحان خود را پس داده و به معیار کیفیت در ایران و بسیاری از نقاط جهان تبدیل شده‌ اند. در جدول زیر به صورت خلاصه می توانید

برند	نقاط قوت اصلی	تکنولوژی‌های شاخص	صنایع محوری	محدوده قیمتی (نسبی)
ABB	اتوماسیون یکپارچه، مقاومت صنعتی	رادار، اولتراسونیک	نفت و گاز، نیروگاه‌ها، آب و فاضلاب	بالا
E+H	دقت و نوآوری، طیف کامل محصولات	رادار، اولتراسونیک، هیدرواستاتیک، دیسپلیسر	پتروشیمی، غذایی/دارویی، صنایع شیمیایی	خیلی بالا
Fisher	قابلیت اطمینان بالا، یکپارچه‌سازی با شیرها	دیسپلیسر، فلوتر، هیدرواستاتیک	نفت، گاز، پتروشیمی	متوسط به بالا
Mobrey	تخصص در لول‌سوئیچ، سادگی و استحکام	سوئیچ دیاپازونی، مکانیکی	بویلرها، مخازن ذخیره، آب و فاضلاب	متوسط
Rosemount	استاندارد صنعتی در دقت و قابلیت اطمینان	رادار GWR، DP (اختلاف فشار)، هیدرواستاتیک	پالایشگاه، پتروشیمی، صنایع شیمیایی سنگین	خیلی بالا
Siemens	ادغام دیجیتال و اکوسیستم PLC	رادار، اولتراسونیک	اتوماسیون کارخانه‌ها، صنایع تولیدی، انرژی	بالا
VEGA	تخصص در سطح، کاربری آسان، مقاومت	رادار (فشار بالا)، نوری/خازنی	صنایع شیمیایی، دارویی، معدنی	متوسط به بالا
WIKA	ارزش قیمتی مطلوب، پوشش گسترده و در دسترس	گیج مغناطیسی، ترانسمیتر هیدرواستاتیک، فلوتر	صنایع عمومی، HVAC، تاسیسات، مخازن ذخیره	اقتصادی تا متوسط

🔹ای بی بی (ABB)

ABB یک غول مهندسی چند ملیتی است که در زمینه‌ های اتوماسیون و برق صنعتی فعالیت گسترده‌ ای دارد. در حوزه سطح سنج‌ ها، ABB به ویژه با ارائه‌ لول ترانسمیترهای راداری و التراسونیک که برای شرایط سخت صنعتی و دما و فشار بالا طراحی شده‌ اند، شناخته می‌ شود. محصولات این شرکت با تمرکز بر دوام و یکپارچه‌ سازی آسان با سیستم‌ های اتوماسیون پیشرفته (DCS/PLC)، یک انتخاب مطمئن برای پروژه‌ های بزرگ زیرساختی هستند.

معایب: معمولاً قیمت بالایی دارد. تمرکز اصلی بر روی ترانسمیترهای پیشرفته است و تنوع کمتری در لول‌سوئیچ‌های ساده دارد.

🔹اندرس هاوزر (ENDRESS+HAUSER)

اندرس هاوزر به عنوان یکی از پیشگامان جهانی در زمینه ابزار دقیق، شهرت بی‌ نظیری در نوآوری و کیفیت دارد. این برند آلمانی-سوئیسی، طیف کاملی از سطح سنج‌ ها از جمله رادارهای بسیار دقیق، التراسونیک، هیدرواستاتیک و دیسپلیسری را پوشش می‌ دهد. اندرس هاوزر برای اندازه‌ گیری در فرآیندهای پیچیده و دارای سخت‌ ترین الزامات بهداشتی و ایمنی (مانند صنایع غذایی و دارویی) مورد استفاده قرار می گیرد.

معایب: از گران‌ترین برندهای بازار است. گاهی پیچیدگی تنظیمات و نیاز به تخصص بالاتر برای نگهداری مطرح می‌شود.

🔹فیشر (FISHER)

گرچه فیشر بیشتر به خاطر شیرهای کنترلی شناخته شده است، اما این شرکت (که بخشی از گروه Emerson است) تجهیزات ابزار دقیق مهمی مانند سنسورهای سطح و کنترل‌ کننده‌ های جانبی را نیز تولید می‌ کند. سنسورهای دیسپلیسری و فلوتری فیشر که اغلب به صورت یکپارچه با کنترلرها برای کنترل سطح در مخازن فشار بالا استفاده می‌ شوند، به دلیل عملکرد مکانیکی قوی و قابلیت اطمینان بالا، در صنایع نفت و گاز رایج هستند.

معایب: تمرکز اصلی بر روی تکنولوژی‌های مکانیکی/هیدرواستاتیک است. گزینه‌های محدودتر در زمینه تکنولوژی‌های غیرتماسی جدید مانند رادار.

🔹موبری (MOBREY)

موبری، یکی دیگر از برندهای زیر مجموعه Emerson، به طور تخصصی در تولید لول سوئیچ‌ ها و تجهیزات اندازه‌ گیری سطح برای شرایط چالش‌ برانگیز شناخته می‌ شود. سوئیچ‌ های دیاپازونی و التراسونیک موبری برای مایعات و جامدات فله، به ویژه در کاربردهای بویلرها و مخازن ذخیره سوخت، اعتماد بسیاری از کارشناسان را جلب کرده‌ اند.

معایب: عمدتاً بر اندازه‌گیری نقطه‌ای (سوئیچ) متمرکز است و گزینه‌ای برای اندازه‌گیری پیوسته (ترانسمیتر) ارائه نمی‌دهد. محصولات برای کاربردهای بسیار پیچیده یا نیازمند دقت بالا ممکن است کافی نباشند.

🔹روزمونت (ROSEMOUNT)

روزمونت که متعلق به شرکت Emerson است، یکی از معتبرترین نام‌ ها در زمینه ترانسمیترهای ابزار دقیق (فشار، دما و سطح) در جهان است. لول ترانسمیترهای راداری (غیر تماسی و GWR) روزمونت به دلیل دقت و قابلیت اطمینان فوق‌ العاده در مخازن بزرگ و چالش‌ برانگیز (مانند پالایشگاه‌ ها) شهرت دارند. ترانسمیترهای فشار تفاضلی (DP Level) و هیدرواستاتیکی این برند نیز از استانداردهای صنعت برای اندازه‌ گیری سطح هستند.

معایب: معمولاً گران‌ترین گزینه در بازار است. برای پروژه‌های کوچک یا با بودجه محدود ممکن است توجیه اقتصادی نداشته باشد.

🔹زیمنس ( SIEMENS)

زیمنس یک شرکت آلمانی پیشرو در زمینه اتوماسیون، دیجیتالی‌ سازی و ابزار دقیق است. این برند در بخش لول ترانسمیترهای التراسونیک و راداری خود قوی عمل می‌ کند. این برند به دلیل ارائه راهکارهای جامع که به راحتی با سیستم‌ های اتوماسیون زیمنس (مانند PLCهای سری S7) یکپارچه می‌ شوند و تمرکز بر دیجیتالی‌ سازی فرآیندها، در صنایع مختلف مورد استفاده قرار می‌ گیرد.

معایب: در برخی حوزه‌های تخصصی سطح‌سنج (مانند صنایع بهداشتی) عمق محصولات به پای E+H یا VEGA نمی‌رسد. گاهی پیچیدگی در پیکربندی نرم‌افزار مربوطه گزارش می‌شود.

🔹وگا (VEGA)

وگا یک برند آلمانی است که به طور اختصاصی بر روی اندازه‌ گیری سطح و فشار تمرکز دارد. این تمرکز باعث شده است که وگا به یکی از نوآورترین شرکت‌ ها در زمینه رادار (به ویژه رادارهای فشار بالا و رادارهای کوچک فرکانس بالا) تبدیل شود. محصولات وگا به دلیل رابط کاربری ساده، طراحی قوی و توانایی کار در سخت‌ ترین محیط‌ های فرآیندی (مانند اندازه‌ گیری سطح در راکتورهای شیمیایی) شهرت جهانی دارند.

معایب: اگرچه کامل است، اما تمرکز کمتری بر روی لول‌سوئیچ‌های مکانیکی ساده دارد. شهرت آن بیشتر در ترانسمیترها است.

🔹ویکا (WIKA)

ویکا، در ابتدا به خاطر تولید فشارسنج‌ ها و دماسنج‌ های دقیق شناخته می‌ شد، اما اکنون دامنه محصولات خود را به طور قابل توجهی گسترش داده و در زمینه سطح سنج نیز فعال است. ویکا در بخش گیج‌ های سطح مغناطیسی و فلوترهای مکانیکی بسیار مورد اعتماد است. محصولات این شرکت اغلب به عنوان راهکارهای با کیفیت و قابل اعتماد برای نمایش محلی سطح در کنار ترانسمیترهای الکترونیکی استفاده می‌ شوند.

معایب: دقت و نوآوری محصولات در سطح برندهای اول لیست (مثل E+H یا Rosemount) نیست. بیشتر برای کاربردهای عمومی و با حساسیت متوسط توصیه می‌شود.

نتیجه گیری

آنچه در این مقاله مرور کردیم نشان می‌ دهد انتخاب یک سطح‌ سنج فقط انتخاب یک تجهیز نیست، بلکه یک تصمیم مهندسی چند بعدی است. هیچ فناوری واحدی برای همه شرایط بهترین گزینه نیست. کارشناسان زمانی می‌ توانند به یک انتخاب درست برسند که نوع سیال، شرایط فرآیندی و میزان دقت موردنیاز را دقیق بررسی کنند و بر اساس آن از میان ترانسمیترها، سوئیچ‌ ها و گیج‌ های مختلف، مناسب‌ ترین ابزار را برگزینند. چنین انتخابی به افزایش ایمنی، کاهش توقف‌ های ناخواسته و بهبود کارایی کل سیستم کمک می‌ کند.

برای اینکه انتخاب مطمئن و درستی داشته باشید، پیکاتک مجموعه‌ ای کامل از سطح‌ سنج‌ های برندهای معتبر جهانی را در اختیار شما قرار می‌ دهد. ما فقط فروشنده تجهیزات نیستیم؛ تیم فنی پیکاتک همراه شماست تا مطمئن شوید انتخاب و خرید ابزار دقیق با شرایط و نیاز فرآیندتان هماهنگ است. با اعتماد به پیکاتک، می‌ توانید روی دقت، پایداری و عملکرد مطمئن زیرساخت‌ های صنعتی خود حساب کنید.

سوالات متداول
