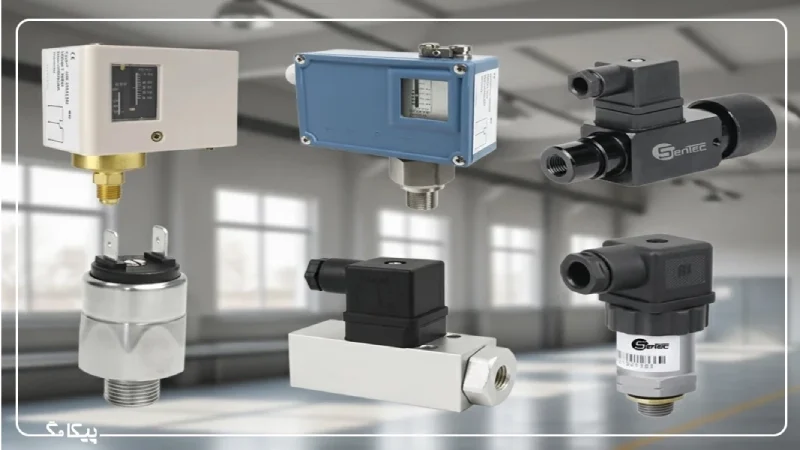

در بسیاری از صنایع، کنترل فشار یکی از مهم ترین عواملی است که می تواند سلامت تجهیزات و ایمنی کل فرایند را تضمین کند. در چنین شرایطی استفاده از پرشر سوئیچ یا همان سوئیچ فشار برای تشخیص و مدیریت فشار ضروری است چرا که نقش مهمی را در جلوگیری از آسیب ها، قطع و وصلی های ناخواسته و کاهش هزینه های تعمیرات ایفا می کند.ددر ادامه این مقاله به تعریف پرشر سوئیچ، نحوه عملکرد، اجزا و معرفی انواع آن می پردازیم و فاکتورهای موثر در انتخاب پرشر سوئیچ را معرفی می کنیم.
پیکاتک به عنوان یک مرجع تخصصی در فروش انواع تجهیزات ابزار دقیق، مجموعه ای گسترده از پرشر سوئیچ های معتبر جهانی را برای کاربران خود فراهم کرده است. اگر قصد خرید پرشر سوئیچ باکیفیت و متناسب با شرایط کاری خود را دارید، در پیکاتک علاوه بر دسترسی به تنوع بالای محصولات، می توانید از مشاوره فنی دقیق و تخصصی نیز بهرهمند شوید.
وظیفه پرشر سوئیچ
پرشر سوئیچ یک تجهیز اندازه گیری و کنترلی است که برای نظارت بر فشار سیالات در یک سیستم و ارسال فرمان قطع یا وصل به کار می رود. آنچه پرشر سوئیچ را از یک سنسور فشار ساده متمایز می کند، قابلیت «کنترل مستقیم» است. سنسور فشار فقط مقدار فشار را اندازه گیری و به کنترلر ارسال می کند، اما پرشر سوئیچ بدون نیاز به PLC یا کنترلر مستقل، خودش فرمان را صادر می کند. به همین دلیل در بسیاری از سیستم های صنعتی که سرعت واکنش و ایمنی اهمیت دارد، از پرشر سوئیچ به عنوان یک تجهیز مستقل و قابل اتکا استفاده می شود.
پرشر سوئیچ ها با مکانیزم های متفاوتی ساخته می شوند؛ برخی بر اساس تغییر مکان دیافراگم یا پیستون عمل می کنند و برخی دیگر از فناوری های الکترونیکی بهره می برند. این تنوع باعث شده بتوان آنها را در کاربردهایی مانند پمپ های آب، کمپرسورها، خطوط بخار، سیستم های هیدرولیک و پنوماتیک، بویلرها و حتی تجهیزات آزمایشگاهی به کار گرفت. به عبارت دیگر، هر جایی که فشار باید کنترل شود تا سیستم مطمئن و بدون خطر کار کند، پرشر سوئیچ یک جزء کلیدی محسوب می شود.

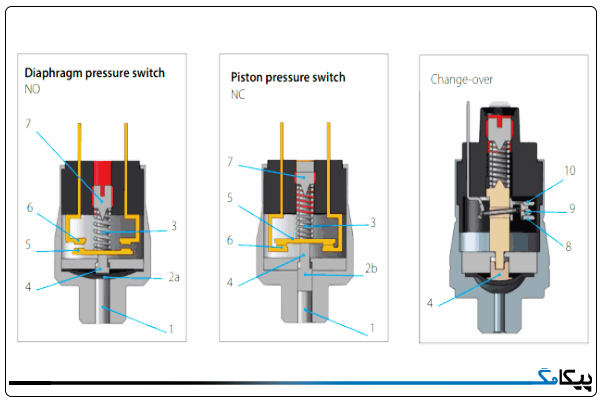

نحوه عملکرد پرشر سوئیچ چگونه است؟
عملکرد پرشر سوئیچ بر پایه تشخیص تغییرات فشار و تبدیل آن به یک فرمان الکتریکی است. در ساده ترین حالت، این تجهیز یک مکانیزم حساس به فشار (مثل دیافراگم، پیستون یا بیلوز) و یک کلید الکتریکی دارد. زمانی که فشار سیال به حدی که برای دستگاه تنظیم شده برسد، نیروی وارد بر المان مکانیکی تغییر می کند و این تغییر باعث جا به جایی یا فشرده شدن آن می شود. این جا به جایی مستقیما کلید داخلی را فعال یا غیرفعال می کند و سیستم فرمان «قطع» یا «وصل» دریافت می کند.
در واقع پرشر سوئیچ فشار را اندازه گیری نمی کند؛ بلکه فقط به رسیدن آن به یک حد مشخص واکنش نشان می دهد. به همین دلیل به جای نمایش مقدار، خروجی آن فقط دو حالت باز یا بسته دارد. این ویژگی باعث می شود پرشر سوئیچ در کنترل خودکار عملکرد تجهیزات بسیار سریع و قابل اعتماد باشد. برای مثال، اگر در یک پمپ آب فشار کمتر از مقدار تنظیمی شود، پرشر سوئیچ با وصل کردن مدار الکتریکی پمپ را روشن می کند و وقتی فشار به حد مطلوب رسید، با قطع مدار، پمپ را خاموش می نماید.

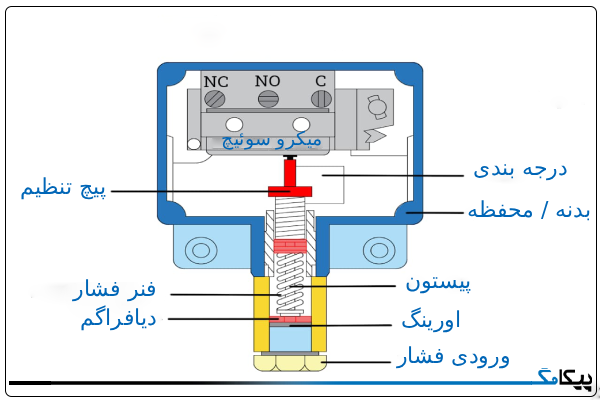

آشنایی با اجزای پرشر سوئیچ
حال که با نحوه عملکرد پرشر سوئیچ آشنا شدید زمان آن رسیده که نگاهی دقیق تر به اجزای داخلی این تجهیز بیندازیم. شناخت ساختار و قطعات تشکیل دهنده پرشر سوئیچ کمک می کند بهتر درک کنیم که هر بخش چگونه در واکنش به تغییرات فشار سهم دارد و چرا عملکرد نهایی تا این حد قابل اعتماد است. این اجزا در کنار هم یک سیستم کوچک اما بسیار هماهنگ می سازند که وظیفه اش تنها کنترل ایمن و دقیق فشار است.
🔹عنصر حسگر فشار:
عنصر حسگر فشار، اولین خط تماس با سیال تحت کنترل است و وظیفه دارد نیروی ناشی از فشار سیال را به یک حرکت مکانیکی اندازه گیری شده تبدیل کند. انتخاب نوع حسگر (پیستون، دیافراگم، یا بلوز) بر اساس محدوده فشار مورد نیاز، دقت و نوع سیال انجام می گیرد:
- دیافراگم (Diaphragm): غشای نازک و انعطاف پذیری که با تغییر شکل در اثر فشار عمل می کند و برای فشارهای پایین تا متوسط کاربرد دارد.
- پیستون (Piston): پیستونی که داخل سیلندر حرکت می کند و با آب بندی اورینگ برای فشارهای بالا و محیط های پرضربه مناسب است.
- بیلوز (Bellows): یک المان فلزی چیندار آکاردئونی شکل است که با اعمال فشار سیال، منبسط یا منقبض میشود و طول آن به صورت خطی تغییر میکند. این تغییر طول، بازوی مکانیکی سوئیچ را فعال میسازد. به دلیل حساسیت بسیار بالا، بیلوزها برای اندازهگیری فشارهای پایین و سیستمهای خلاء (وکیوم) مناسب هستند.
- لوله بوردون (Bourdon Tube): یک حسگر C شکل فلزی است که با ورود فشار، سطح مقطع آن مایل به دایره شدن شده و باعث میشود لوله راست شود. این حرکت دقیق در انتهای آزاد، به اهرم سوئیچ یا عقربه گیج منتقل میگردد. این حسگر معمولاً برای فشارهای بسیار بالا و دقت زیاد استفاده میشود.
🔹فنر تنظیم
فنر تنظیم، یک جزء حیاتی در مکانیزم پرشر سوئیچ است که وظیفه تعیین «نقطه تنظیم» یا «فشار فعال سازی» سوئیچ را بر عهده دارد. این فنر به گونه ای نصب شده است که نیروی مخالف و مقاومتی را به عنصر حسگر فشار (دیافراگم، پیستون یا بلوز) وارد می کند. پرشر سوئیچ تنها زمانی فعال می شود که نیروی رو به جلو ناشی از فشار سیال بر نیروی مقاومتی و اولیه این فنر کاملا غلبه کند و باعث شروع حرکت اجزای داخلی شود. تغییر در میزان پیش فشردگی این فنر از طریق پیچ تنظیم، مستقیما نقطه فعال سازی سوئیچ را جا به جا می کند. میزان سختی و ضریب فنر نیز بر محدوده فشار کاری سوئیچ تاثیر می گذارد.
🔹پیچ تنظیم
پیچ تنظیم، ابزاری مکانیکی است که به کاربر اجازه می دهد تا نقطه دقیق فشار کاری پرشر سوئیچ را کالیبره کند. این پیچ معمولا به فنر تنظیم متصل است. با چرخاندن پیچ تنظیم، میزان فشرده سازی فنر تنظیم تغییر داده می شود. چرخاندن پیچ در جهت افزایش فشار (سفت کردن فنر) به معنی افزایش نیروی مقاومت فنر است، در نتیجه فشار بیشتری برای غلبه بر این نیرو و فعال سازی سوئیچ نیاز خواهد بود. برعکس، شل کردن پیچ، نقطه فعال سازی را کاهش می دهد. در پرشر سوئیچ های تفاضلی (با قابلیت تنظیم محدوده خاموش و روشن)، ممکن است یک پیچ کوچکتر برای تنظیم اختلاف فشار نیز وجود داشته باشد.
🔹میکرو سوئیچ
میکرو سوئیچ، قسمت الکتریکی پرشر سوئیچ است و وظیفه نهایی تبدیل حرکت مکانیکی به سیگنال الکتریکی را بر عهده دارد. این قطعه در واقع یک کلید الکتریکی کوچک با قابلیت سوئیچینگ سریع است و شامل مجموعه ای از کنتاکت های الکتریکی است که اغلب به صورت کنتاکت باز (Normally Open – NO) و کنتاکت بسته (Normally Closed – NC) در دسترس هستند. زمانی که نیروی مکانیکی کافی از طریق پین تحریک به میکرو سوئیچ وارد می شود، وضعیت کنتاکت ها به سرعت تغییر می کند. این تغییر وضعیت، جریان الکتریکی را به تجهیزات متصل قطع یا وصل می کند.
🔹پین تحریک
پین تحریک، نقش یک واسطه مکانیکی را ایفا می کند. این جزء وظیفه دارد حرکت و جا به جایی دقیق عنصر حسگر فشار (مانند پیستون یا دیافراگم) را به کنتاکت های حساس میکرو سوئیچ منتقل کند. زمانی که فشار سیال به نقطه تنظیم می رسد و عنصر حسگر حرکت می کند، پین تحریک با حرکت خود، به نقطه تماس میکرو سوئیچ فشار می آورد و موجب تغییر وضعیت آن می شود. دقت در طراحی و ساخت این پین برای اطمینان از عملکرد دقیق و تکرارپذیر پرشر سوئیچ در فشارهای مورد نظر ضروری است.
🔹بدنه و محفظه
بدنه یا محفظه، ساختار بیرونی و محافظ پرشر سوئیچ است و وظایف متعددی را بر عهده دارد. این محفظه تمام اجزای داخلی حساس مکانیکی و الکتریکی (مانند فنرها، میکرو سوئیچ و اتصالات) را در برابر شرایط نامساعد محیطی از قبیل گرد و غبار، رطوبت، مواد شیمیایی، لرزش و ضربه محافظت می کند. جنس بدنه معمولا از فلزات مقاوم (مثل آلومینیوم دایکاست یا فولاد ضد زنگ) یا پلاستیک های مهندسی با دوام است و استاندارد حفاظتی (IP Rating) آن، میزان مقاومت در برابر عوامل محیطی را مشخص می کند. همچنین، پورت ورودی سیال که به سیستم متصل می شود، بخشی از این بدنه است.
🔹اورینگ
اورینگ ها (O-Rings) حلقه های آب بندی انعطاف پذیر هستند که نقش بسیار حیاتی در حفظ فشار سیستم و جلوگیری از نشت سیال به بخش های داخلی پرشر سوئیچ، به ویژه قسمت های الکتریکی دارند. این حلقه ها از مواد الاستومری مختلفی ساخته می شوند که انتخاب آن ها بستگی به سازگاری با نوع سیال، محدوده دما و فشار عملیاتی دارد. اورینگ ها معمولا در اطراف پیستون ها و در محل اتصال بدنه به پورت ورودی سیستم نصب می شوند تا عایق بندی مطمئنی را تضمین کنند.
🔹اتصال الکتریکی
اتصال الکتریکی به مجموعه ترمینال ها، پایه ها یا سیم هایی گفته می شود که برای برقراری ارتباط الکتریکی بین میکرو سوئیچ داخلی و مدار کنترل خارجی به کار می روند. این بخش امکان اتصال پرشر سوئیچ را به تجهیزاتی نظیر پمپ ها، شیرهای برقی، رله ها، یا سیستم های هشدار فراهم می کند. محل اتصال معمولا دارای محفظه ای با استاندارد محافظتی مناسب (مانند گلند کابل یا ترمینال های پیچی) برای جلوگیری از نفوذ رطوبت و افزایش ایمنی است و از طریق آن، کنتاکت های باز، بسته و سیم مشترک به شبکه یا مدار فرمان وصل می شوند.
انواع پرشر سوئیچ بر اساس مکانیسم عملکرد
پرشر سوئیچ ها بر اساس مکانیزم های عملکرد و حسگرهای به کار رفته در آن ها به انواع مختلفی تقسیم می شوند که هر کدام برای کاربردها و محدوده های فشار خاصی طراحی شده اند. در ادامه، انواع اصلی پرشر سوئیچ ها بر اساس عملکرد مکانیکی و الکترونیکی و همچنین بر اساس نوع عنصر حسگر تشریح شده اند:

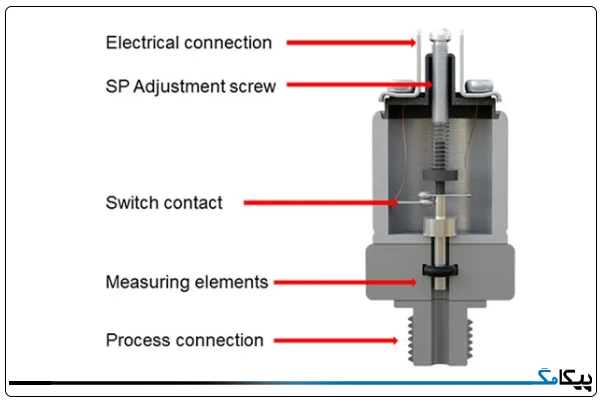

🔹مکانیکی (Mechanical Pressure Switches)
پرشر سوئیچ های مکانیکی رایج ترین نوع کلیدهای فشار هستند. اساس کار این سوئیچ ها بر مبنای استفاده از یک نیروی فیزیکی (ناشی از فشار سیال) برای غلبه بر نیروی مقاومتی یک فنر و فعال سازی مستقیم یک کلید الکتریکی (میکرو سوئیچ) است. این دستگاه ها برای کار کردن بخش سوئیچینگ خود به منبع تغذیه خارجی نیاز ندارند، اما می توانند بارهای الکتریکی نسبتا سنگینی را مستقیما سوئیچ کنند. این سوئیچ ها به دلیل سادگی، قابلیت اطمینان بالا و هزینه کم، در طیف وسیعی از کاربردها از جمله سیستم های پمپاژ و کمپرسورها استفاده می شوند.

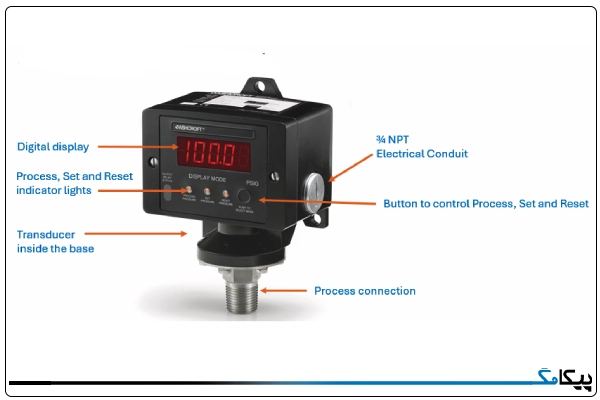

🔹الکترونیکی (Electronic Pressure Switches)
پرشر سوئیچ های الکترونیکی از تکنولوژی حسگرهای پیشرفته برای اندازه گیری فشار استفاده می کنند. در این نوع، فشار سیال توسط یک ترانسدیوسر فشار به یک سیگنال آنالوگ یا دیجیتال تبدیل می شود. یک ریزپردازنده یا مدار کنترلی، این سیگنال را با نقطه تنظیم از پیش تعیین شده مقایسه می کند و سپس خروجی سوئیچ را از طریق یک رله یا سوئیچ حالت جامد فعال می سازد. مزیت اصلی این سوئیچ ها دقت بسیار بالا، قابلیت تنظیم آسان نقطه سوئیچ و اختلاف فشار از طریق نمایشگر دیجیتال و اغلب، ارائه یک خروجی آنالوگ اضافی برای نظارت مداوم است.

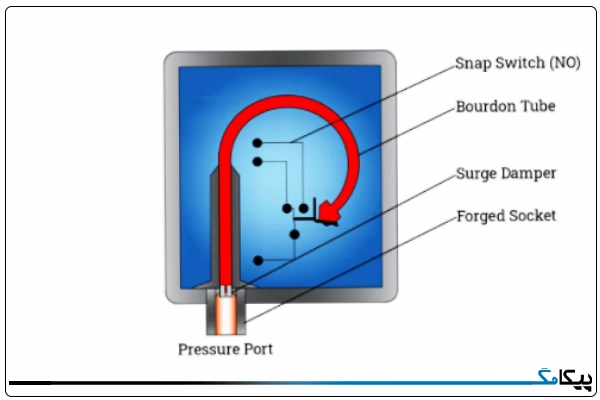

🔹بوردونی (Bourdon Tube Pressure Switches)
پرشر سوئیچ های بوردونی از یک لوله فلزی خمیده و بیضی شکل به نام لوله بوردون به عنوان عنصر حسگر استفاده می کنند. با افزایش فشار در داخل این لوله، لوله تمایل به صاف شدن پیدا می کند. این حرکت فیزیکی در انتهای لوله بوردون، اگرچه کوچک است، اما با استفاده از یک مکانیزم اهرمی به میزان کافی تقویت شده و به پین تحریک میکرو سوئیچ منتقل می شود. این نوع حسگر به دلیل ساختار مستحکم، اغلب در کاربردهای با فشارهای بسیار بالا استفاده می شود و مقاومت خوبی در برابر ضربات و نوسانات فشار از خود نشان می دهد.

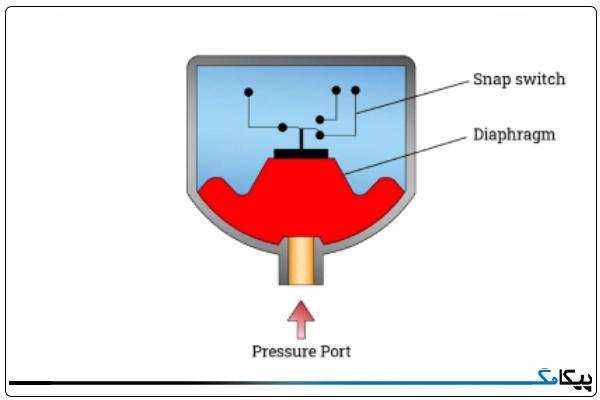

🔹دیافراگمی (Diaphragm Pressure Switches)
پرشر سوئیچ های دیافراگمی از یک دیافراگم (غشاء نازک و انعطاف پذیر) به عنوان عنصر حسگر استفاده می کنند. دیافراگم می تواند از جنس فلز (برای دقت بیشتر و مقاومت شیمیایی) یا مواد الاستومری مانند تفلون یا نیتریل (برای فشارهای پایین تر و سیالات خاص) باشد. با اعمال فشار سیال، دیافراگم تغییر شکل داده و جا به جا می شود. این حرکت کوچک مستقیما به پین تحریک منتقل شده و سوئیچ را فعال می کند. این نوع سوئیچ ها به دلیل حساسیت بالا و قابلیت آب بندی موثر، برای سنجش فشارهای پایین تا متوسط و همچنین برای سیالات گازی و مایع و یا در سیستم هایی که نیاز به تفکیک کامل سیال از بخش های الکتریکی وجود دارد، بسیار مناسب هستند.

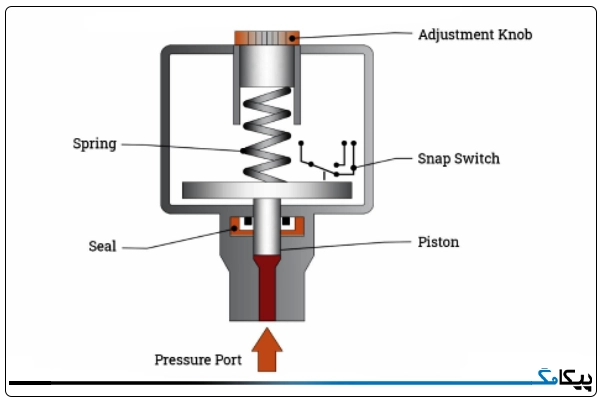

🔹پیستونی (Piston Pressure Switches)
پرشر سوئیچ های پیستونی از یک پیستون دقیق که در داخل یک سیلندر حرکت می کند، به عنوان عنصر حسگر استفاده می کنند. فشار سیال به یک سمت پیستون اعمال شده و آن را به عقب هل می دهد و بر نیروی فنر تنظیم غلبه می کند. پیستون توسط یک یا چند اورینگ با دقت بالا آب بندی شده تا از نشت سیال جلوگیری شود. این سوئیچ ها به دلیل ساختار قوی و مقاوم، معمولا برای کاربردهای فشار بالا و سیستم هایی که در معرض شوک های هیدرولیکی یا نوسانات شدید فشار قرار دارند، ایده آل هستند و دوام بالایی دارند.

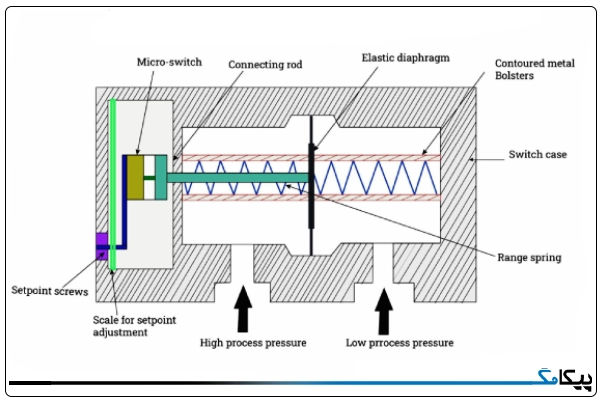

🔹تفاضلی یا اختلاف فشار (Differential Pressure Switches – DPS)
پرشر سوئیچ های تفاضلی یا اختلاف فشار برخلاف سایر انواع که فشار مطلق (نسبت به اتمسفر یا خلاء) را می سنجند، اختلاف فشار بین دو نقطه در یک سیستم را اندازه می گیرند. این سوئیچ ها دارای دو پورت ورودی فشار (P1 و P2) هستند که عنصر حسگر (اغلب یک دیافراگم یا دو بلوز) بین این دو فشار قرار می گیرد. سوئیچ زمانی فعال می شود که اختلاف فشار (P1 – P2) به نقطه تنظیم برسد. کاربردهای کلیدی آن ها شامل نظارت بر گرفتگی فیلترها (اندازه گیری اختلاف فشار ورودی و خروجی فیلتر)، اندازه گیری جریان سیال (با استفاده از صفحات اریفیس) و نظارت بر سطح مایعات در مخازن تحت فشار است.
انواع پرشر سوئیچ بر اساس نوع سیال
پرشر سوئیچ ها علاوه بر مکانیسم عملکرد، بر اساس نوع سیالی که قرار است فشار آن را کنترل کنند نیز دسته بندی و طراحی می شوند. انتخاب صحیح پرشر سوئیچ بر اساس سیال، تضمین کننده سازگاری متریال ها، دقت عملکرد و دوام طولانی مدت دستگاه است. در ادامه به معرفی انواع پرشر سوئیچ بر اساس نوع سیال می پردازیم.

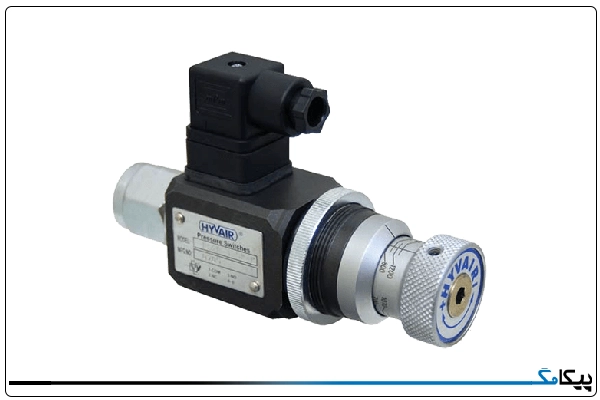

🔹هیدرولیک (Hydraulic Pressure Switches)
پرشر سوئیچ های هیدرولیک به طور خاص برای کار با سیالات هیدرولیک و در محیط هایی با فشارهای کاری بسیار بالا طراحی می شوند. در این سوئیچ ها، معمولا از مکانیسم پیستونی استفاده می شود، زیرا پیستون ها مقاومت مکانیکی بالاتری در برابر فشارهای زیاد و شوک های هیدرولیکی ناگهانی دارند. متریال های داخلی (بدنه و اورینگ ها) باید کاملا با سیالات هیدرولیک که معمولا ویسکوزیته بالایی دارند سازگار باشند تا از هرگونه خوردگی، ورم کردن یا نشتی جلوگیری شود. این سوئیچ ها معمولا در ماشین آلات سنگین، پرس های صنعتی و سیستم های کنترل هیدرولیک مورد استفاده قرار می گیرند.

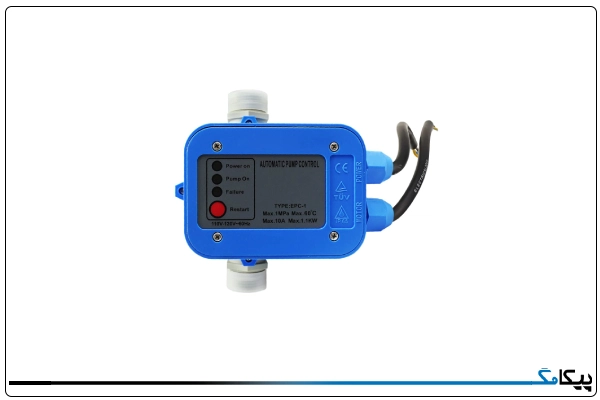

🔹آب (Water Pressure Switches)
پرشر سوئیچ های آب برای نظارت بر فشار آب در سیستم های لوله کشی، سیستم های آبرسانی، پمپ های خانگی و صنعتی و سیستم های آتش نشانی طراحی شده اند. این سوئیچ ها اغلب از مکانیسم دیافراگمی یا گاهی اوقات پیستونی استفاده می کنند. از آنجایی که آب یک سیال خورنده رایج است، متریال های در تماس با آب باید از جنس های ضد زنگ و مقاوم در برابر اکسیداسیون باشند. رایج ترین مثال این نوع سوئیچ، کلیدهای فشار پمپ آب خانگی (کُلید اتومات پمپ) است که برای حفظ یک محدوده فشار ثابت و مدیریت روشن/خاموش شدن پمپ استفاده می شود.

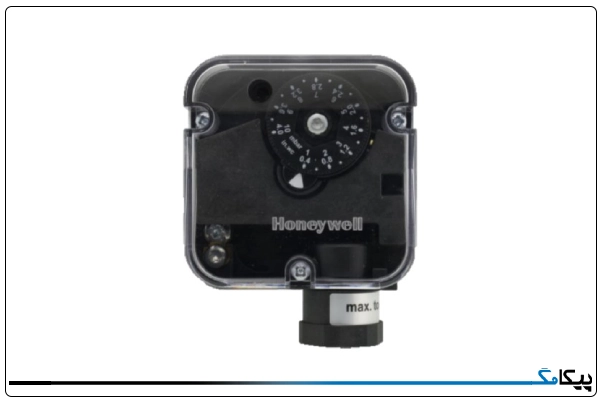

🔹هوا/گاز (Air/Gas Pressure Switches)
پرشر سوئیچ های هوا/گاز برای کنترل فشار گازها یا هوای فشرده (مانند کمپرسورها، بویلرها و سیستم های HVAC) استفاده می شوند. این سوئیچ ها اغلب برای کار در فشارهای پایین تا متوسط طراحی شده اند و به همین دلیل عمدتا از مکانیسم دیافراگمی یا بلوز استفاده می کنند که حساسیت بالایی در فشارهای کم دارند. از آنجایی که گازها چگالی کمتری دارند، این سوئیچ ها باید به سرعت به تغییرات کوچک فشار پاسخ دهند. متریال های آب بندی (اورینگ ها و دیافراگم) باید با گاز مورد نظر سازگار باشند تا از نشت گاز و ایجاد خطر جلوگیری شود.

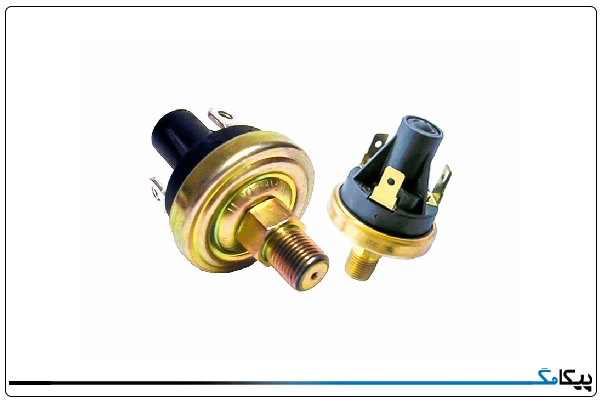

🔹روغن (Oil Pressure Switches)
پرشر سوئیچ های روغن برای استفاده در سیستم های روانکاری، موتورها و جعبه دنده ها طراحی می شوند تا از عملکرد صحیح پمپ روغن و حفظ فشار روغن در محدوده ایمن اطمینان حاصل کنند. مانند پرشر سوئیچ های هیدرولیک، این نوع نیز باید در برابر ویسکوزیته روغن مقاومت نشان دهد و متریال های آب بندی آن ها در برابر روغن های صنعتی و گرما مقاوم باشند.

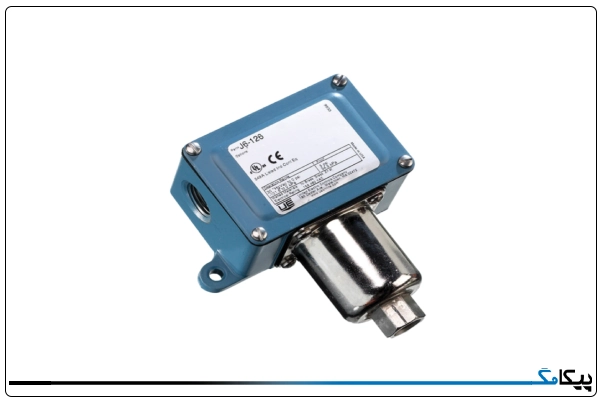

🔹وکیوم/خلاء (Vacuum Switches)
پرشر سوئیچ های وکیوم یا خلاء در واقع زیر مجموعه ای از پرشر سوئیچ های گاز/هوا هستند که برای اندازه گیری فشار زیر فشار اتمسفر (فشار منفی یا خلاء) طراحی شده اند. به جای فعال شدن در اثر افزایش فشار، این سوئیچ ها زمانی فعال می شوند که فشار سیال (معمولا هوا یا گاز) به نقطه ای برسد که از فشار محیطی کمتر است. ساختار آن ها اغلب شامل یک دیافراگم بسیار حساس یا بلوز است که در جهت مخالف فشرده می شود. این سوئیچ ها در کاربردهای جا به جایی مواد توسط خلاء، سیستم های بسته بندی و فرآیندهای صنعتی که نیاز به ایجاد یا حفظ خلاء دارند، مورد استفاده قرار می گیرند.
کاربردهای پرشر سوئیچ (از خانه تا صنایع بزرگ)
| دسته بندی کاربرد | مثال تجهیز/سیستم | هدف اصلی پرشر سوئیچ |
| خانگی / تأسیسات کوچک | پمپ آب خانگی (کُلید اتومات) | کنترل روشن/خاموش شدن پمپ برای حفظ فشار آب در محدوده ثابت. |
| سیستم های HVAC (بویلر، کوره) | کنترل ایمنی و عملکرد با نظارت بر فشار بخار/آب یا تایید جریان هوا. | |
| ماشین لباسشویی/ظرفشویی | کنترل سطح آب ورودی به دستگاه (به عنوان سوئیچ سطح). | |
| صنعتی و فرآیندی | کمپرسور هوا و مخازن فشار | تنظیم خودکار فشار هوا/گاز در مخزن و جلوگیری از فشار بیش از حد. |
| سیستم های هیدرولیک و پنوماتیک | کنترل و تایید فشار عملکرد در ابزارهای قدرت و عملگرها (جک ها، پرس ها). | |
| خطوط لوله و فیلترها (نوع تفاضلی) | تشخیص گرفتگی فیلترها یا تجهیزات با اندازه گیری اختلاف فشار. | |
| سیستم های روغن کاری و موتورها | هشدار یا خاموش کردن تجهیزات در صورت افت فشار روغن به زیر حد ایمنی. | |
| ایمنی و هشدار | سیستم های آتشنشانی (اسپرینکلر) | تشخیص فعال شدن سیستم با حس کردن تغییر فشار/جریان آب و فعال سازی آلارم. |
| مخازن و بویلرهای صنعتی | حفاظت از تجهیزات با سوئیچ قطع اضطراری در فشارهای بسیار بالا یا پایین. | |
| تجهیزات خلاء (وکیوم) | کنترل و حفظ خلاء در فرآیندهای صنعتی یا پزشکی. |
فاکتورهای تاثیرگذار در انتخاب پرشر سوئیچ
انتخاب یک پرشر سوئیچ نیازمند بررسی دقیق چندین فاکتور فنی و محیطی دارد تا از عملکرد صحیح و ایمن آن در سیستم اطمینان حاصل شود. در ادامه، خلاصه ای از مهم ترین این موارد را با هم مرور می کنیم:
۱. محدوده فشار کاری
اولین و مهمترین قدم، تعیین حداقل و حداکثر فشار سیستم است. محدوده کاری سوئیچ باید این بازه را پوشش دهد و نقطه تنظیم فشار نباید در انتهای محدوده قابل تحمل سوئیچ باشد.
۲. نوع و ویژگیهای سیال
نوع سیالی که با سوئیچ در تماس است (مانند هوا، آب، روغن یا مواد خورنده) جنس بدنه، سنسور و آببندها را مشخص میکند. برای مثال، در برابر سیالات خورنده از فولاد ضد زنگ استفاده میشود.
۳. نقطه تنظیم (Set Point) و اختلاف فشار (Differential)
باید مشخص شود که سوئیچ دقیقاً در چه فشاری باید فعال (قطع یا وصل) شود. همچنین، میزان اختلاف فشار بین نقطه وصل و قطع (هیسترزیس/Dead Band) برای جلوگیری از سوئیچینگ مکرر در کاربردهای خاص اهمیت دارد.
۴. دقت و تکرارپذیری
میزان خطای قابل قبول در نقطه تنظیم و توانایی سوئیچ برای عملکرد یکسان در چرخههای متوالی از فاکتورهای مهم به خصوص در سیستمهای حساس به شمار میرود. سوئیچهای الکترونیکی معمولاً دقت بالاتری نسبت به مدلهای مکانیکی دارند.
۵. نوع عنصر حسگر
بسته به محدوده فشار و نوع کاربرد، از سنسورهای مختلفی استفاده میشود:
- پیستونی: برای فشارهای بالا و سیستمهایی با شوک فشار مناسب است.
- دیافراگمی: برای فشارهای پایین تا متوسط و سیالات گازی کاربرد دارد.
- بیلوز: المان چیندار آکاردئونی که با تغییر طول در اثر فشار، برای اندازهگیری فشارهای بسیار پایین، خلاء و کاربردهای دقیق استفاده میشود.
- لوله بوردون: لولهای C شکل که با اعمال فشار راست میشود. بیشتر در گیجهای فشار آنالوگ استفاده میشود، اما در سوئیچهای مکانیکی با نیاز به دقت بالا در فشارهای بسیار زیاد کاربرد دارد.
۶. مشخصات الکتریکی و خروجی
نوع و کیفیت خروجی الکتریکی باید کاملاً با مدار کنترل و بار متصل سازگار باشد.
- ولتاژ و جریان مورد نیاز: ولتاژ و جریان باری که سوئیچ کنترل میکند (AC/DC) باید با توان کنتاکتها سازگار باشد.
- نوع خروجی کنتاکت:
- SPDT: رایجترین نوع، دارای سه ترمینال (COM, NO, NC) است و امکان تغییر وضعیت بین دو مدار را فراهم میکند.
- SPST: فقط قابلیت قطع یا وصل دارد (NO یا NC).
۷. مقاومت در برابر لرزش و شوک
در محیطهای صنعتی سنگین، ارتعاشات میتواند باعث سوئیچینگ کاذب (Chattering) یا جابهجایی ناخواسته نقطه تنظیم شود. در محیطهای لرزاننده، باید از سوئیچهایی با مکانیسمهای قفل کنتاکت قویتر یا مدلهای الکترونیکی (Solid-State) استفاده شود که قطعات متحرک کمتری دارند.
۸. استاندارد حفاظتی (IP Rating)
این استاندارد مقاومت محفظه سوئیچ را در برابر نفوذ گرد و غبار، آب و دیگر عوامل محیطی نشان میدهد. در محیطهای خطرناک و مستعد انفجار، استفاده از سوئیچهای ضد انفجار الزامی است.
۹. نوع اتصال فرآیندی
اندازه و نوع رزوه یا فلنجی که سوئیچ را به سیستم متصل میکند باید با لولهکشی یا مخزن همخوانی داشته باشد.
۱۰. محدوده دمای کاری
سوئیچ باید بتواند در محدوده دمای محیط و دمای سیال به درستی عمل کند، زیرا دما بر عملکرد قطعات داخلی، به خصوص اورینگها و حسگرها، تأثیرگذار است.
۱۱. عمر مکانیکی
تعداد چرخههای کاری که یک سوئیچ میتواند قبل از فرسودگی تحمل کند، به خصوص در سیستمهایی با تعداد سوئیچینگ بالا، اهمیت ویژهای دارد.
پیکاتک بهعنوان یکی از معتبرترین مراکز خرید ابزار دقیق، امکان دسترسی به انواع پرشر سوئیچ از برندهای شناخته شده جهانی را فراهم کرده است. در کنار تنوع محصولات، کارشناسان فنی پیکاتک آماده اند تا با ارائه راهنمایی دقیق، شما را در انتخاب مناسب ترین پرشر سوئیچ برای شرایط و نیازهای صنعتی همراهی کنند.
سوالات متداول
پرشر سوئیچ یک کلید ساده قطع و وصل (ON/OFF) است که فقط در یک فشار از پیش تعیین شده عمل می کند؛ مانند خاموش کردن پمپ آب در یک فشار خاص، اما پرشر ترانسمیتر یک ابزار اندازه گیری دقیق است که مقدار لحظه ای و پیوسته فشار را به صورت یک سیگنال الکتریکی (مانند ۴-۲۰ میلیآمپر) به سیستم های کنترلی ارسال می کند.
تنظیم فشار در پمپ های آب خانگی به عواملی مانند ارتفاع ساختمان و نیاز مصرف کننده بستگی دارد، اما یک بازه رایج برای فشار استارت (Cut-in) حدود ۲ بار (۳۰ PSI) و برای فشار توقف (Cut-out) حدود ۴ بار (۶۰ PSI) است. این تنظیمات تضمین می کند که پمپ با افت فشار روشن شده و پس از رسیدن به فشار مطلوب، برای جلوگیری از کارکرد مداوم و آسیب دیدگی، خاموش شود. این مقادیر با استفاده از دو پیچ روی پرشر سوئیچ قابل تنظیم هستند.
کار اصلی پرشر سوئیچ، نظارت مداوم بر فشار یک سیال (مانند هوا، آب یا روغن) در یک سیستم است. هنگامی که فشار از یک نقطه تنظیم (Setpoint) از پیش تعیین شده عبور میکند (بالاتر یا پایینتر میرود)، سوئیچ یک فرمان الکتریکی (قطع یا وصل کنتاکت) صادر میکند تا تجهیزات مرتبط (مانند پمپ، کمپرسور یا آلارم) را کنترل کند.
پاسخ به این سوال به نوع کاربرد (صنعتی، تهویه مطبوع، هیدرولیک یا تخصصی) بستگی دارد، اما چند برند به دلیل کیفیت، قابلیت اطمینان و شهرت جهانی در صدر قرار دارند. به طور کلی، اگر به دنبال کیفیت و دقت فنی بالا هستید، برندهای WIKA و Ashcroft و اگر به دنبال راهکارهای سرمایشی و گرمایشی هستید، Danfoss و Saginomiya بهترین گزینهها محسوب میشوند.
