وقتی در پروژه های صنعتی صحبت از دقت به میان می آید، حتی اختلاف یک صدم میلی متر هم می تواند مرز بین یک قطعه بی نقص و یک قطعه بی خاصیت باشد. اگر به دنبال ابزاری هستید که فراتر از خط کش و کولیس عمل کند، یادگیری کار با میکرومتر (Micrometer) برای شما یک ضرورت است. این ابزار که به آن «ریزمتر» نیز گفته می شود، استاندارد طلایی اندازه گیری های دقیق در تراشکاری، قالب سازی و مهندسی مکانیک است. در این مقاله، از صفر تا صدِ نحوه استفاده، خواندن اعداد و کالیبراسیون این ابزار را بررسی می کنیم تا با اطمینان کامل، دقیق ترین اندازه گیری ها را انجام دهید.
فروشگاه تخصصی پیکاتک، مرجع تامین و عرضه تجهیزات صنعتی و ابزار دقیق در ایران است. ما در پیکاتک با ارائه مجموعه ای کامل از برترین برندهای جهانی، تضمین کیفیت و دقت را به کارگاه ها و صنایع بزرگ هدیه می دهیم تا تخصص شما با ابزار حرفه ای تکمیل شود.

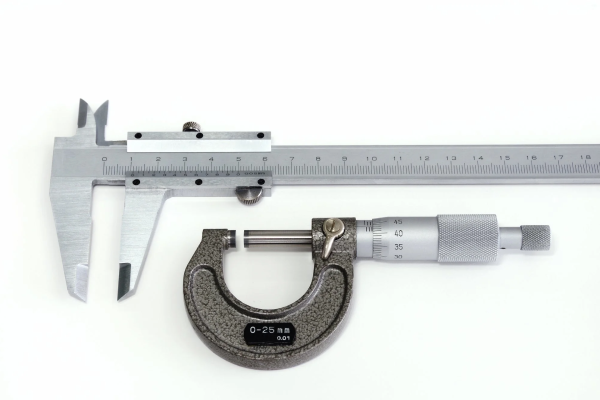

میکرومتر چیست و تفاوت آن با کولیس در چیست؟
میکرومتر ابزاری است که برای اندازه گیری ابعاد بیرونی، داخلی و عمق قطعات با دقت بسیار بالا (معمولا در بازه ۰.۰۱ تا ۰.۰۰۱ میلی متر) طراحی شده است. مکانیزم عملکرد این ابزار بر پایه یک پیچ و مهره بسیار دقیق است که حرکت چرخشی را به حرکت خطی تبدیل می کند.
بسیاری از افراد در ابتدای مسیر یادگیری ابزار دقیق، می پرسند: «وقتی کولیس داریم، چرا به میکرومتر نیاز است؟» پاسخ در دو کلمه خلاصه میشود، دقت و تکرار پذیری. در حالی که کولیس های دیجیتال یا ساده معمولا تا دقت ۰.۰۲ میلی متر را پوشش می دهند، کار با میکرومتر به شما اجازه می دهد فواصلی را اندازه گیری کنید که با چشم غیرمسلح تقریبا غیرقابل رویت هستند.
تفاوت اصلی در این است که در کولیس، فشار وارد شده بر فک ها توسط دست کاربر کنترل می شود که می تواند باعث خطای انسانی شود؛ اما میکرومترها مجهز به مکانیزمی به نام «جغجغه» (Ratchet Stop) هستند که فشار یکسانی را در هر بار اندازه گیری اعمال می کند. بنابراین برای زمان هایی که نیاز به تلرانس های بسیار بسته و دقت های صدم و هزارم میلی متر دارید، قطعا میکرومتر انتخاب نهایی شماست.

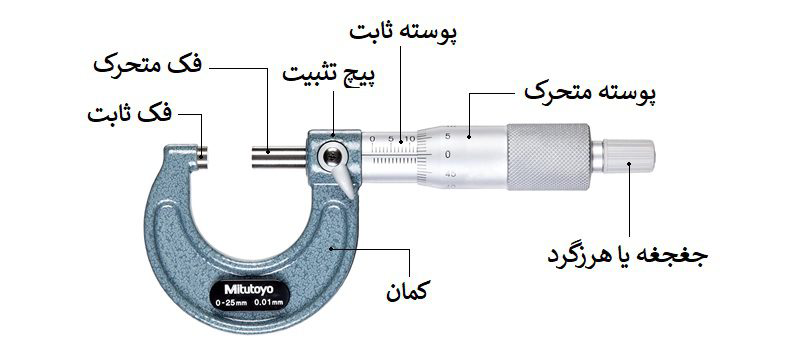

آشنایی با اجزای میکرومتر؛ کالبدشکافی دقیق ترین ابزار کارگاهی
قبل از اینکه به سراغ کار با میکرومتر بروید، باید بدانید که هر قطعه از این ابزار مهندسی، وظیفه خاصی در حفظ دقت ایفا می کند. میکرومتر از چندین بخش اصلی تشکیل شده است که هماهنگی آن ها با هم، امکان اندازه گیری در مقیاس میکرون را فراهم می آورد.
- کمان یا بدنه (Frame): بدنه C شکل که تمام اجزا روی آن سوار شده اند. جالب است بدانید در میکرومترهای باکیفیت، این بخش دارای یک پوشش عایق حرارت است تا گرمای دست کاربر باعث انبساط بدنه و ایجاد خطا در اندازه گیری نشود.
- سندان یا فک ثابت (Anvil): قطعه ای است که جسم مورد نظر به آن تکیه داده می شود. این بخش باید همیشه تمیز و بدون خط و خش باشد.
- اسپیندل یا فک متحرک (Spindle): این بخش با چرخاندن پوسته حرکت کرده و به قطعه کار می چسبد. سطح مقطع آن و سندان باید کاملا موازی باشند.
- قفل (Lock Nut): اهرمی که برای ثابت نگه داشتن اسپیندل در یک اندازه خاص استفاده می شود تا بتوانید عدد را بدون حرکت فک ها بخوانید.
- استوانه مدرج یا خطکش (Sleeve/Barrel): بخش ثابت میکرومتر که درجه بندی اصلی (معمولا به میلی متر و نیم میلی متر) روی آن حک شده است.
- پوسته مدرج یا غلاف (Thimble): بخشی که می چرخد و درجه بندی های ریزتر (صدم میلی متر) روی لبه شیب دار آن قرار دارد.
- جغجغه (Ratchet Stop): حیاتی ترین بخش برای دقت! این قطعه تضمین می کند که فشار وارد شده به قطعه کار در هر بار اندازه گیری یکسان باشد. اگر جغجغه نباشد، هر فرد با توجه به قدرت دست خود، عدد متفاوتی را ثبت می کند.
آماده سازی و کالیبره کردن میکرومتر؛ گام صفر اندازه گیری
حتی بهترین میکرومترهای موجود هم اگر پیش از استفاده به درستی تنظیم نشوند، خروجی دقیقی نخواهند داشت. کالیبره کردن میکرومتر یک مهارت پایه است که تفاوت یک استادکار را با یک آماتور مشخص می کند.
🔹نحوه تمیز کردن سطوح اندازه گیری
اولین دشمن دقت، آلودگی است. یک ذره گرد و غبار یا یک قطره روغن روی فک ها می تواند چندین میکرون خطا ایجاد کند.
- یک تکه کاغذ تمیز و بدون پرز را بین فک ثابت و متحرک قرار دهید.
- فک ها را به آرامی ببندید تا کاغذ گیر کند.
- کاغذ را به آرامی به سمت بیرون بکشید. این کار باعث می شود تمام آلودگی ها و چربی های میکروسکوپی از سطح فک ها پاک شود.
🔹چک کردن خطای صفر (Zero Error)
بعد از تمیز کردن، فک ها را با استفاده از جغجغه کاملا ببندید (در میکرومترهای بزرگتر از ۲۵ میلی متر، از قطعه استاندارد یا گیج بلوک استفاده کنید). در این حالت، خط صفر روی «پوسته مدرج» باید دقیقا در امتداد خط افقی «استوانه مدرج» قرار بگیرد.
- خطای مثبت: اگر صفر پوسته از خط افقی عبور کرده باشد.
- خطای منفی: اگر صفر پوسته هنوز به خط افقی نرسیده باشد.
🔹نحوه اصلاح و کالیبراسیون با آچار مخصوص

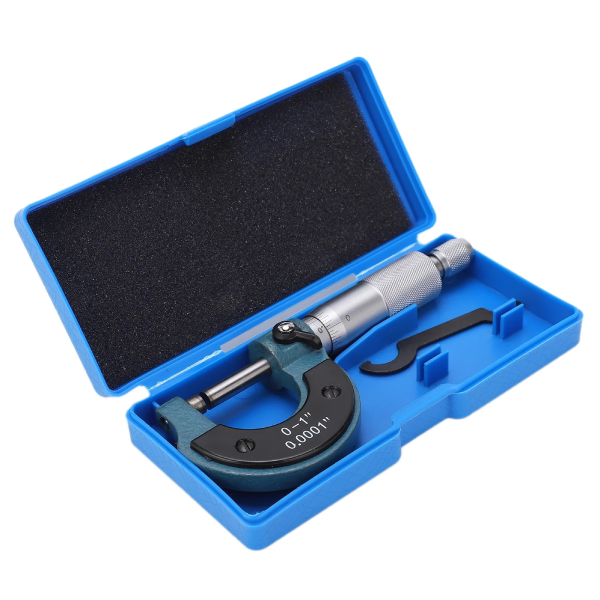

اگر میکرومتر روی صفر تنظیم نبود، نباید ناامید شوید. همراه هر میکرومتر استاندارد، یک آچار کوچک (C-Spanner) وجود دارد.
- آچار را در سوراخ کوچکی که پشت استوانه مدرج (Sleeve) تعبیه شده قرار دهید.
- استوانه را به آرامی بچرخانید تا خط افقی آن دقیقا با صفرِ پوسته هم تراز شود.
- دوباره با جغجغه تست کنید تا مطمئن شوید تنظیمات دقیق است.
نکته: در هنگام کار با میکرومتر، دمای محیط بسیار مهم است. دمای استاندارد برای کالیبراسیون دقیق ۲۰ درجه سانتی گراد است. اگر ابزار شما سرد یا خیلی گرم باشد، فلز منبسط یا منقبض شده و کالیبراسیون شما بی اعتبار می شود.

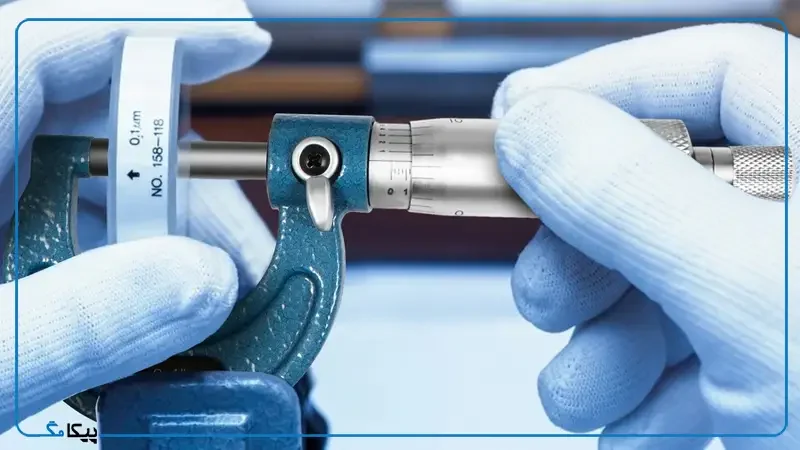

آموزش گام به گام کار با میکرومتر؛ از قرار دادن قطعه تا ثبت عدد
بسیاری از تکنسین ها تصور می کنند کار با میکرومتر صرفا بستن فک ها روی قطعه است، اما رعایت ظرافت های زیر، تفاوت میان یک اندازه گیری آماتور و یک گزارش مهندسی دقیق را رقم می زند.
🔹مرحله اول: استقرار صحیح قطعه کار
ابتدا مطمئن شوید که قطعه کار و فک های میکرومتر کاملا تمیز هستند. قطعه را بین فک ثابت (Sندان) و فک متحرک (اسپیندل) قرار دهید. اگر قطعه گرد است، باید دقیقا در مرکز فک ها قرار گیرد تا قطر واقعی (و نه یک وتر از دایره) اندازه گیری شود.
🔹مرحله دوم: نزدیک کردن فک ها با پوسته (Thimble)
با چرخاندن پوسته مدرج، فک متحرک را به قطعه نزدیک کنید. تا زمانی که فاصله فک با قطعه زیاد است، می توانید از پوسته استفاده کنید تا سرعت کار بالا برود. اما به محض اینکه فاصله به کمتر از یک میلی متر رسید، باید دست از چرخاندن پوسته بردارید.
🔹مرحله سوم: استفاده حیاتی از جغجغه (Ratchet Stop)
این مرحله جایی است که دقت واقعی کار با میکرومتر معنا پیدا می کند. برای چسباندن نهایی فک به قطعه، فقط و فقط از جغجغه استفاده کنید.
- چرا نباید از پوسته استفاده کرد؟ اگر با چرخاندن پوسته مدرج، فک را به قطعه سفت کنید، فشار دست شما می تواند باعث خمیدگی میکروسکوپی کمان میکرومتر یا فشرده شدن جزئی قطعه شود. این کار باعث می شود عدد خوانده شده کمتر از مقدار واقعی باشد و به مرور زمان، رزوه های داخلی دستگاه آسیب ببیند.
- قانون سه کلیک: جغجغه را بچرخانید تا صدای «تقتق» (معمولا ۳ بار) شنیده شود. این صدا یعنی فشار استاندارد و یکسان به قطعه وارد شده است.
🔹مرحله چهارم: قفل کردن و خروج قطعه
پس از شنیدن صدای جغجغه، اهرم قفل را در وضعیت بسته قرار دهید. حالا می توانید قطعه را خارج کرده و با تمرکز کامل، عدد را بخوانید. قفل کردن باعث می شود هنگام جابجایی ابزار برای دیدن بهتر اعداد، پوسته ناخواسته نچرخد.

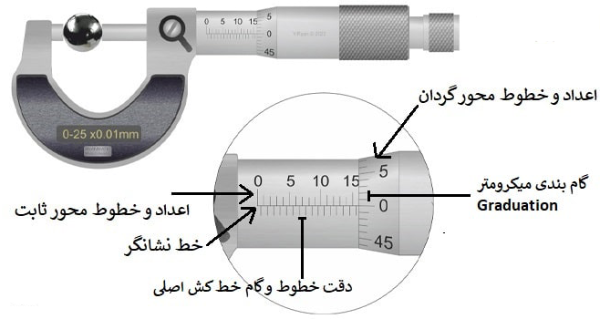

فرمول طلایی و نحوه خواندن میکرومتر (سیستم متریک)
نحوه خواندن میکرومتر شاید در ابتدا پیچیده به نظر برسد، اما با یادگیری این فرمول سه مرحله ای، در کمتر از ۵ ثانیه عدد دقیق را استخراج خواهید کرد. دقت کنید که اکثر میکرومترهای موجود در بازار ایران دارای گام ۰.۵ میلی متری هستند.
🔹گام اول: خواندن میلی مترهای کامل (روی استوانه)
به لبه پوسته مدرج نگاه کنید. بالاترین خطوط روی استوانه مدرج (Sleeve) نشان دهنده میلی مترهای کامل هستند (1mm, 2mm, …). آخرین خطی که از زیر پوسته بیرون زده است را یادداشت کنید.
🔹گام دوم: بررسی خطوط نیم میلی متری
پایین خط افقی روی استوانه، خطوطی وجود دارد که دقیقا بین میلی مترهای بالا قرار گرفته اند. اگر بعد از آخرین عددِ بالایی، یک خط در پایین مشاهده کردید، یعنی باید عدد ۰.۵۰ را به مقدار قبلی اضافه کنید. اگر خطی دیده نمی شد، مقدار صفر است.
🔹گام سوم: خواندن صدم میلی متر (روی پوسته چرخنده)
حالا ببینید کدام خط روی «پوسته مدرج» (Thimble) دقیقا در امتداد خط افقی استوانه قرار گرفته است. هر خط روی پوسته معادل ۰.۰۱ میلی متر است.
فرمول نهایی محاسبه:
Total = (Main Scale) + (Sub Scale) + (Thimble Scale)
مثال کاربردی برای درک بهتر:
فرض کنید در حال اندازه گیری یک پین صنعتی هستید و وضعیت خطوط به شرح زیر است:
- روی استوانه، عدد ۲۱ آخرین خط قابل مشاهده در بالاست. (۲۱.۰۰ mm)
- یک خط نیم میلی متری در پایینِ خط افقی بعد از عدد ۲۱ دیده می شود. (۰.۵۰\ mm)
- روی پوسته چرخنده، عدد ۱۴ دقیقا روبروی خط افقی استوانه است. (۰.۱۴\ mm)
محاسبه: 21.۰۰ + ۰.۵۰ + ۰.۱۴ = 21.۶۴ mm عدد نهایی شما ۲۱.۶۴ میلی متر است.

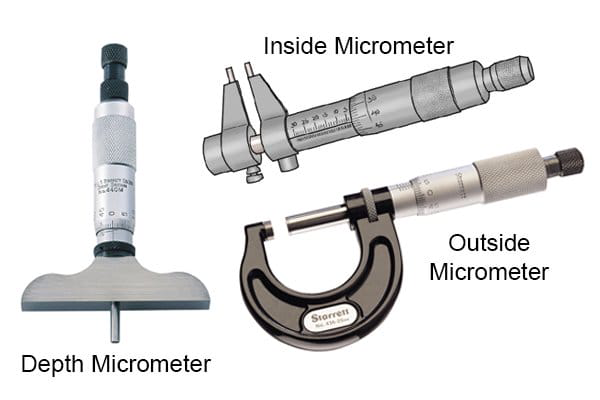

انواع میکرومتر صنعتی؛ کدام ابزار برای نیاز شما مناسب است؟
دنیای ابزار دقیق بسیار گسترده است و هر قطعه ای با توجه به هندسه اش، ابزار خاص خود را می طلبد و هر کدام برای چالش خاصی طراحی شده اند:
الف) طبقه بندی بر اساس نوع اندازه گیری
- میکرومتر خارجی (Outside Micrometer): پرکاربردترین نوع که برای اندازه گیری قطر خارجی لوله ها، ضخامت ورق ها و ابعاد بیرونی قطعات مکعبی استفاده می شود.
- میکرومتر داخلی (Inside Micrometer): این ابزار که فاقد کمان C شکل است، برای اندازه گیری قطر داخلی سوراخ ها و عرض شیارها به کار می رود. مدل های سه فک (Internal Tri-point) دقیق ترین نوع برای سوراخ های عمیق هستند.
- میکرومتر اعماق (Depth Micrometer): دارای یک پایه تخت و میله های قابل تعویض است که برای سنجش دقیق عمق پله ها، سوراخ های کور و شیارها طراحی شده است.
ب) میکرومتر دیجیتال در مقابل ورنیه (ساده)
انتخاب بین تکنولوژی مدرن و سنتی همیشه یکی از دغدغه های خریداران است. در جدول زیر، این دو نوع را با هم مقایسه کرده ایم:
| ویژگی | میکرومتر ساده (ورنیه) | میکرومتر دیجیتال |
| سهولت استفاده | نیاز به مهارت و تمرکز بالا برای خواندن خطوط | نمایش عدد به صورت مستقیم روی نمایشگر |
| سرعت کار | زمان بر (محاسبه ذهنی فرمول) | بسیار بالا (بدون نیاز به محاسبه) |
| دقت (Resolution) | معمولا تا ۰.۰۱ میلی متر | تا ۰.۰۰۱ میلی متر (میکرونی) |
| امکانات جانبی | ندارد | تبدیل واحد (اینچ/میلی متر)، صفر کردن در هر نقطه |
| مقاومت | بالا (عدم حساسیت به میدان مغناطیسی) | حساس به ضربه و نفوذ مایعات (مگر در مدل های IP67) |
| منبع تغذیه | مکانیکی و بی نیاز از باتری | نیاز به باتری (ساعتی) |
نکته برای خریداران: اگر در محیطی با تیراژ بالا کار می کنید، مدل دیجیتال باعث کاهش خستگی چشم و حذف خطای محاسباتی می شود.
اشتباهات رایج در هنگام کار با میکرومتر که دقت را نابود می کند
حتی اگر گران ترین برند بازار را در دست داشته باشید، رعایت نکردن اصول فنی زیر می تواند عدد نهایی را با خطا مواجه کند:
１) خطای پارالاکس (Parallax Error) یا زاویه دید
این خطا زمانی رخ می دهد که شما از زاویه ای غیر از عمود به خطوط پوسته و استوانه نگاه کنید. در این حالت، خطوط به نظر هم تراز می آیند در حالی که واقعا اینطور نیست. برای جلوگیری از این مشکل، همیشه میکرومتر را مستقیما روبروی چشمان خود بگیرید به طوری که خط افقی استوانه کاملا موازی با خط دید شما باشد.
２) نادیده گرفتن تغییرات دمایی
فلزات با تغییر دما منبسط و منقبض می شوند. اگر قطعه کار را بلافاصله پس از تراشکاری (زمانی که هنوز داغ است) اندازه گیری کنید، عددی که ثبت می کنید بزرگتر از اندازه واقعی قطعه در دمای محیط خواهد بود. همچنین، گرمای دست شما در صورت نگه داشتن طولانی مدت کمان میکرومتر، می تواند باعث انبساط بدنه ابزار شود.
- راه حل: از پد عایق روی بدنه میکرومتر برای گرفتن ابزار استفاده کنید و اجازه دهید قطعه کار به دمای محیط (حدود ۲۰ درجه سانتی گراد) برسد.
３) عدم توجه به «نقطه صفر» قبل از شروع
بسیاری از کاربران تصور می کنند میکرومتر همیشه کالیبره باقی می ماند. ضربه های کوچک یا نشستن یک لایه نازک روغن خشک شده روی فک ها می تواند صفر دستگاه را جابجا کند. همیشه پیش از شروع هر نوبت کاری، فک ها را تمیز کرده و صفر بودن را چک کنید.
نگهداری و انبارداری؛ ضامن بقای دقت در میکرومتر
خرید یک ابزار باکیفیت تنها نیمی از راه است؛ نیم دیگر، توانایی شما در حفظ سلامت این ابزار در محیط های خشن کارگاهی است. میکرومترها به دلیل رزوه های بسیار ظریف داخلی، به شدت نسبت به ضربه و آلودگی حساس هستند.
🔹جلوگیری از زنگ زدگی و خوردگی (Corrosion)
عرق دست انسان حاوی اسیدهای ضعیفی است که می تواند در درازمدت باعث ایجاد حفره های میکروسکوپی روی سطح فک ها شود.
- تمیزکاری نهایی: پس از اتمام کار با میکرومتر، حتما تمام سطوح فلزی را با یک دستمال آغشته به روغن مخصوص ابزار دقیق (بدون اسید) پاک کنید.
- روغن کاری رزوه: اگر احساس کردید چرخش پوسته مدرج با اصطکاک همراه است، هرگز از روغن های معمولی استفاده نکنید. روغن های غلیظ باعث جذب گرد و غبار به داخل مکانیزم پیچ شده و دقت را از بین می برند.
🔹شرایط محیطی انبارداری
میکرومتر نباید در مجاورت مستقیم نور خورشید، منابع گرمایشی یا میدان های مغناطیسی قوی (مثل نزدیکی موتورهای الکتریکی بزرگ) قرار بگیرد. تغییرات دمایی مداوم باعث تنش در فلز کمان شده و دقت کالیبراسیون را از بین می برد.
- قانون فک باز: هرگز میکرومتر را در حالی که فک های آن کاملا به هم چسبیده اند در جعبه قرار ندهید. به دلیل انقباض و انبساط فلز بر اثر تغییر دمای محیط، فشار شدیدی به رزوه ها وارد می شود. همیشه فاصله کوچکی (حدود ۱ تا ۲ میلی متر) بین فک ها باقی بگذارید.
چک لیست طلایی ۵ مرحله ای اندازه گیری بدون خطا
این چک لیست را برای هر بار کار با میکرومتر به خاطر بسپارید یا در محیط کارگاه خود نصب کنید:
- پایش نظافت: آیا سطوح فک ها و قطعه کار با روش “کاغذ کشیدن” کاملا تمیز شدهاند؟
- تایید کالیبراسیون: آیا در حالت بسته، صفر پوسته دقیقا بر خط افقی استوانه منطبق است؟
- تراز عمودی: آیا محور میکرومتر دقیقا بر راستای اندازه گیری قطعه عمود است؟ (جلوگیری از خطای کسینوسی)
- سه تقه جغجغه: آیا برای چسباندن فک به قطعه، فقط از مکانیزم جغجغه استفاده کرده اید؟
- ثبت و قفل: آیا قبل از حرکت دادن ابزار برای خواندن عدد، اهرم قفل را فعال کرده اید؟
نتیجه گیری
تسلط بر نحوه خواندن میکرومتر و درک ظرافت های فنی آن، از شما یک متخصص متمایز در صنعت می سازد. میکرومتر تنها یک ابزار ساده نیست، بلکه نمادی از دقت مهندسی است که در آن هر میکرون اهمیت دارد. به یاد داشته باشید که دقت ابزار شما مستقیما با کیفیت محصول نهایی و اعتبار حرفه ای شما گره خورده است. با انتخاب ابزارهای اورجینال و رعایت اصول نگهداری، سرمایه گذاری خود را بیمه کنید.
برای ارتقای تجهیزات کارگاهی خود و مشاهده لیست قیمت و خرید انواع میکرومترهای صنعتی با ضمانت اصالت، همین حالا به بخش ابزار دقیق در فروشگاه پیکاتک مراجعه کنید، تخصص ما، تامین دقت مورد نیاز شماست.
سوالات متداول
ساده ترین راه، بستن فک ها با استفاده از جغجغه است. اگر در این حالت، خط صفر روی پوسته مدرج (Thimble) دقیقا روبروی خط طولی استوانه (Sleeve) قرار نگیرد، میکرومتر شما دارای «خطای صفر» است و نیاز به کالیبراسیون با آچار مخصوص دارد.
در سطح جهانی برندهایی مثل Mitutoyo ژاپن، Mahr آلمان و Starrett آمریکا پیشرو هستند. در بازار ایران نیز برندهای معتبری مانند اینسایز (Insize) و آسیمتو (Asimeto) به دلیل تعادل میان قیمت و دقت، بسیار محبوب هستند.
میکرومترهای خارجی برخلاف کولیس ها، بازه اندازه گیری محدودی دارند (معمولا در گام های ۲۵ میلی متری). میکرومتر ۰-۲۵ برای قطعات کوچک و میکرومتر ۲۵-۵۰ برای قطعاتی که سایز آن ها بین این دو عدد است طراحی شده اند. برای اندازه گیری در بازه های بزرگتر، باید از میکرومترهای با بازه بالاتر استفاده کنید.
از نظر مکانیزم داخلی (پیچ و مهره)، هر دو دقت مشابهی دارند. اما میکرومتر دیجیتال به دلیل حذف خطای انسانی در خواندن خطوط و نمایش مستقیم عدد تا سه رقم اعشار (۰.۰۰۱ mm)، در عمل دقت بالاتری را در خروجی کار به کاربر ارائه می دهد.
در سیستم اینچی، هر خط روی استوانه معادل ۰.۰۲۵ اینچ است و هر دور کامل پوسته، یک دهم اینچ را پوشش می دهد. فرمول خواندن مشابه سیستم متریک است، اما واحدها بر پایه کسرها و اعشار اینچ محاسبه می شوند.
