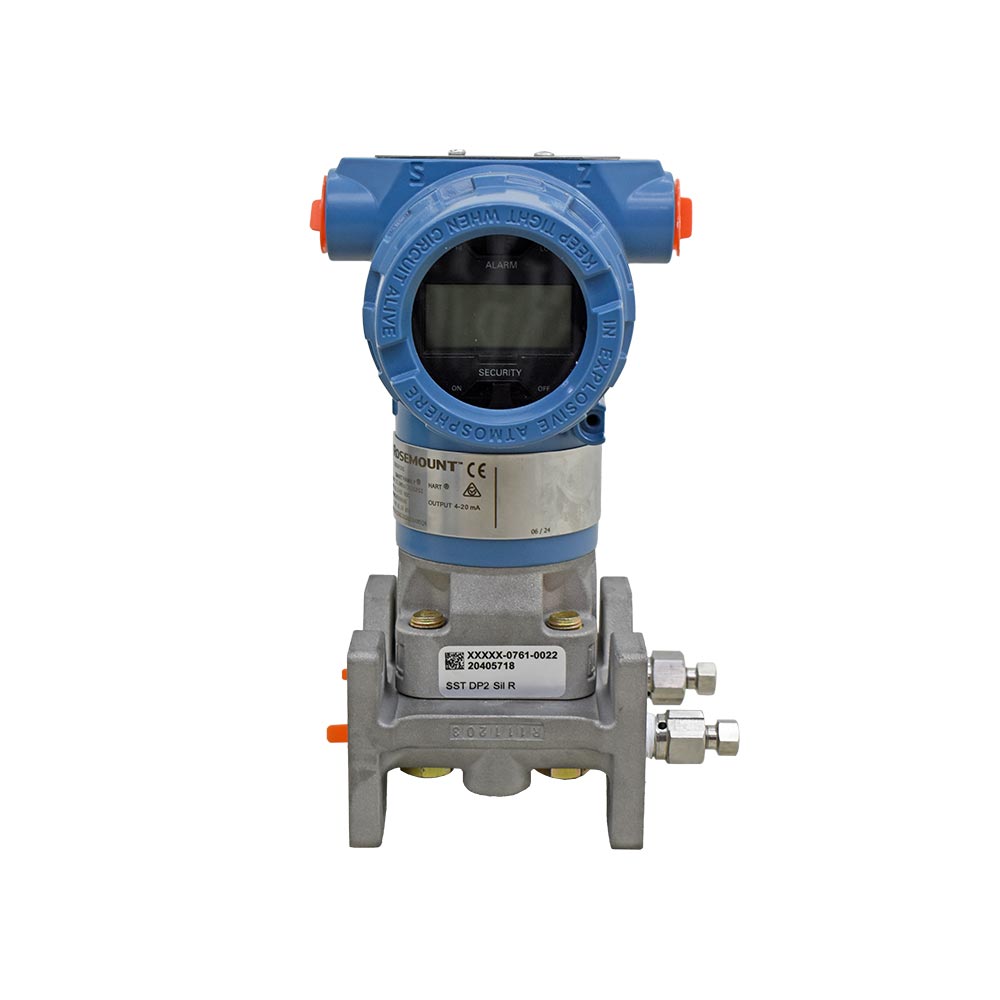

ترانسمیتر سطح اختلاف فشاری

سطح سنج اختلاف فشاری (Pressure Differential Level transmitter) یکی از تجهیزات اساسی در دسته ابزار دقیق ها محسوب می شود که می تواند با استفاده از دو مقدار اندازه گیری فشار و کمی ریاضی، میزان سطح و جریان را محاسبه و اندازه گیری  نماید.

سطح سنج اختلاف فشاری چیست؟

این ترانسمیترهای اختلاف فشار جهت اندازه گیری و محاسبه فشار قبل و بعد از برخورد آن ها با سیال ها نظیر فیلتر یا پمپ طراحی شده و مورد استفاده قرار می گیرند. اگرچه از این ابزار می توان جهت اندازه گیری سطح مایعات در مخازن هم استفاده کرد.

به عبارت دیگر ابزارهای موجود در بازار روش های مختلفی را برای اندازه گیری و نظارت بر سطوح مایع ارائه میدهند. اپراتورها معمولاً یک فرستنده اختلاف فشار را برای مخازنی که بسته باشند انتخاب می کنند و این تکنیک بسیار مفید بوده بخصوص هنگامی که ابزار اندازه گیری نباید در ماده سیال غوطه ور بماند.

نحوه عملکرد سطح سنج اختلاف فشاری

اندازه گیری سطح توسط یک دیافراگم دو طرفه انجام می شود که فشار را از پایین مخزن در یک طرف و از بالای مخزن از طرف دیگر حس میکند. اختلاف ستون مایه در پایین و بالای مخزن باعث ایجاد یک فشار هیدرواستاتیک شده و ترانسمیتر اختلاف فشاری این اختلاف سطح بین بالا و پایین مخزن را به اختلاف فشار تبدیل کرده و ازین طریق ارتفاع سیال داخل مخزن را محاسبه میکند. همچنین اندازه‌گیری حاصل، اختلاف فشار بین این دو می باشد.

سطح سنج اختلاف فشاری قادر است تا طیف وسیعی از کاربردها را با توانایی تشخیص فشارهای حاصل از سطح سیالات را نشان دهد. در آغاز از این ترانسمیترهای اختلاف فشار در لوله ها برای اندازه گیری فشار قبل و بعد از برخورد سیال توسط فیلتر، پمپ در جریان مورد استفاده قرار می گرفت.
این ترانسمیترهای اختلاف فشار دارای دو اتصال فرآیندی هستند که در کنار یکدیگر قرار گرفته اند تا از این طریق بتواند افت فشار بین نقاط بالاتر و پایین تر را اندازه گیری نماید.

کاربردهای رایج سطح سنج اختلاف فشاری

در مخازن تحت فشار به دلیل وجود علت های مختلفی همچون ایجاد خروجی ثابت، از بین بردن کف، ایجاد مانعی برای مواد سوزاننده و گاز مایع برای ذخیره سازی راحت تر استفاده میشود.
در سطح سنج اختلاف فشاری یک فرستنده تنها تفاوت فشار استاتیک و فشار کلی را اندازه گیری میکند.

محدودیت های سطح سنج اختلاف فشاری

البته امروزه این روش به عنوان یک روش استاندارد و معتبر محسوب می شود با این حال دارای معایب و محدودیت هایی می باشد. یکی از این معایب آن است که جهت نصب این نوع سطح سنج ها بایستی فرآیند متوقف و مخزن تخلیه گردد که قرار است در آن اندازه گیری سطح انجام شود. این کار میتواند یک پروسه پرهزینه یا زمان گیر باشد. همچنین اگر چندین مخزن وجود داشته باشد که به این نوع اندازه گیری نیاز دارند.

لازم به ذکر می باشد که خطوط ضربه ای و خطوط مویرگی تحت تأثیرات خارجی نیز قرار می گیرند هنگام استفاده در اندازه گیری فشار تفاضلی مستعد آن می باشند.

همچنین اگر این خطوط در مناطق پرترافیک قرار داشته باشند، در معرض خطر له شدن قرار می گیرند . اگر این خطوط خارج از یک منطقه تحت کنترل آب و هوا باشد، میتوانند باعث تغییر در تراکم مواد و خطای اندازه گیری سطح شوند آن هم به این دلیل که گرم یا سرد می شوند.

مزایای  ترانسمیتر های DP

•    نیاز به هیچگونه مؤلفه اضافی نمی باشد
•    دارای هزینه پایین
•    قابلیت نصب آسان

معایب  ترانسمیتر های DP

•    دهانه های کوچک مستعد خطاهای ناشی از دما می باشند.
•    دهانه باید به اندازه کافی بزرگ باشد تا امکان اندازه گیری وجود داشته باشد.
•    شیر بالایی بایستی همیشه پوشانده شود.
