گیج فشار نوافیما mgs20

پرشر گیج نوافیما

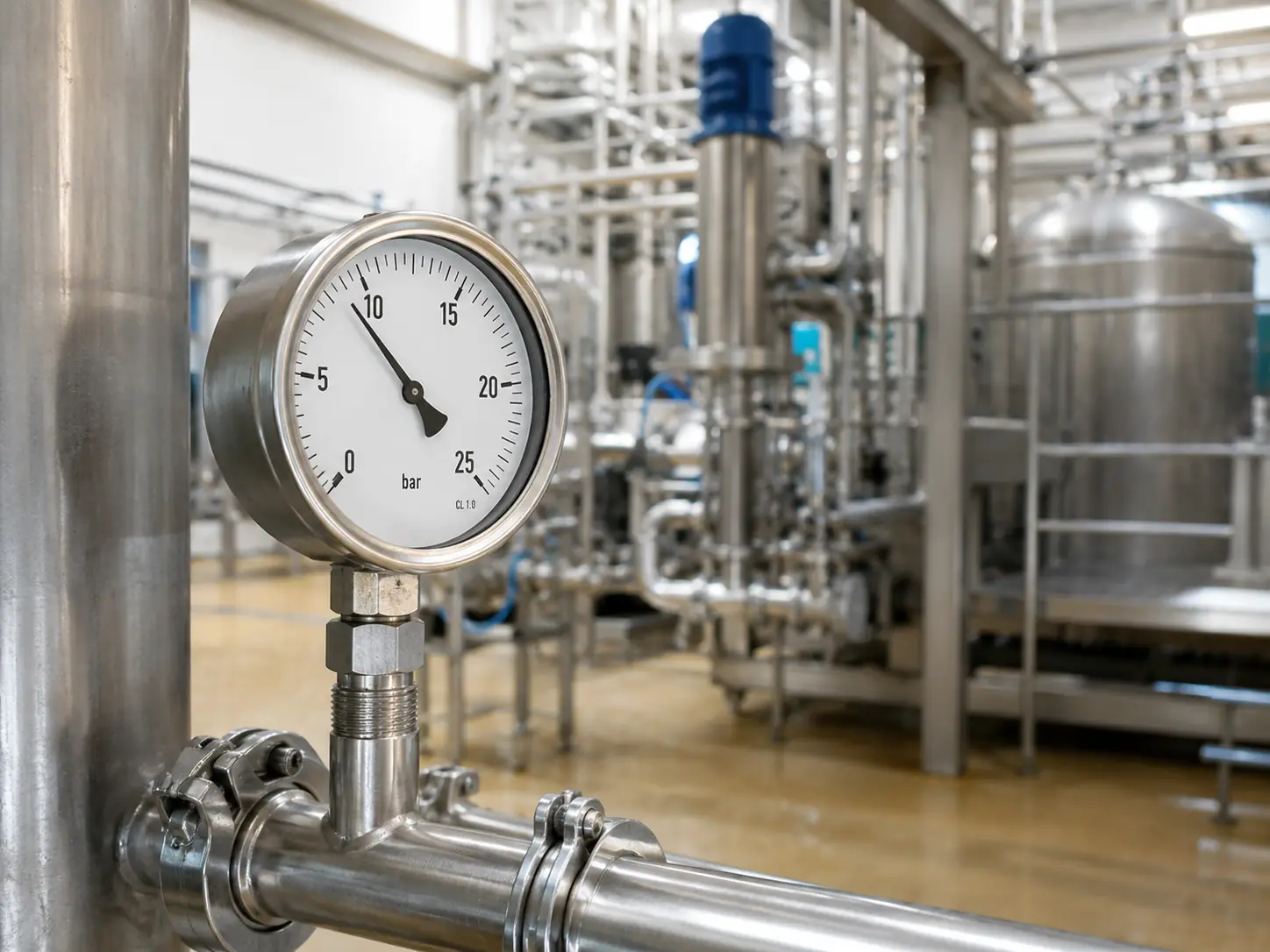

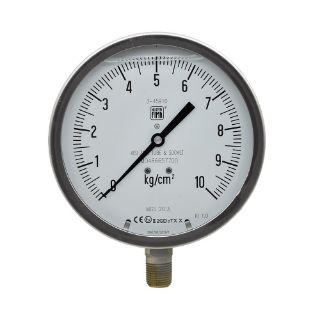

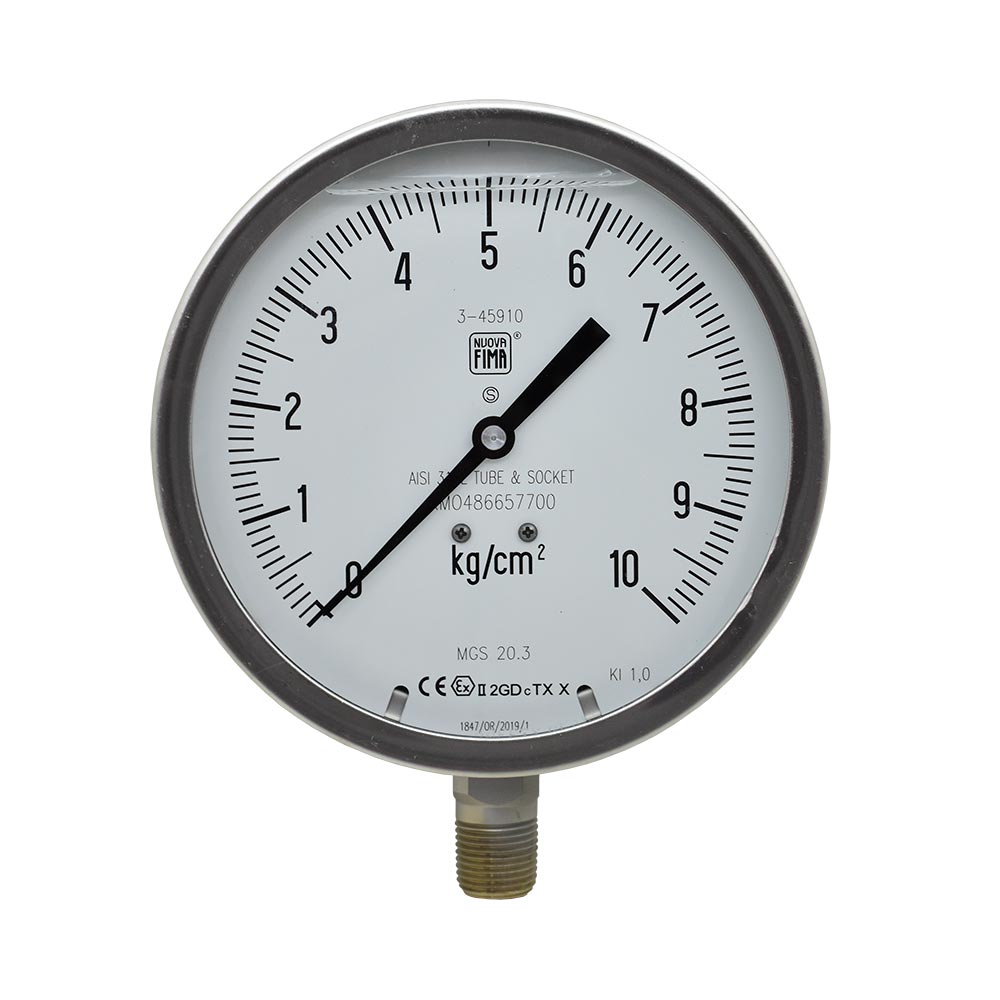

گیج فشار نوافیما مدل MGS20 یکی از گیج‌های مکانیکی صنعتی برند ایتالیایی NUOVA FIMA است که برای اندازه‌گیری و نمایش مستقیم فشار در خطوط و تجهیزات فرایندی استفاده می‌شود. این مدل با ساختار تمام استیل، صفحه بزرگ 150 میلی‌متری، طراحی Solid Front، مکانیزم بوردن تیوب و اتصال عمودی برای استفاده در بسیاری از محیط‌های صنعتی طراحی شده است.

این محصول دارای محدوده اندازه‌گیری 0 تا 10 بار بوده و اتصال فرایندی آن از نوع 1/2 اینچ NPT است. استفاده از SS316L در بخش‌های در تماس با سیال، در کنار بدنه استنلس استیل، باعث شده این پرشر گیج نوافیما برای بسیاری از کاربردهای نفت، گاز، پتروشیمی، نیروگاهی، شیمیایی و تأسیسات صنعتی قابل بررسی باشد.

یکی از نکات مهم هنگام خرید گیج فشار این است که فقط برند یا رنج فشار در نظر گرفته نشود. شرایط واقعی فرایند، فشار کاری، دمای سیال، نوع اتصال، میزان لرزش و سازگاری متریال همگی در انتخاب مدل مناسب نقش دارند.

در پروژه‌های صنعتی بهتر است مشخصات جدول با شرایط واقعی خط و دیتاشیت سفارش نهایی تطبیق داده شود.

طرز کار گیج فشار نوافیما MGS20

عملکرد گیج نوافیما MGS20 بر اساس مکانیزم Bourdon Tube یا بوردن تیوب است. بوردن تیوب یک المنت مکانیکی حساس به فشار است که با ورود سیال و افزایش فشار، مقدار بسیار کمی تغییر شکل می‌دهد.

این تغییر شکل توسط مجموعه‌ای از قطعات مکانیکی و چرخ‌دنده‌ها به حرکت چرخشی تبدیل می‌شود. در نهایت عقربه روی صفحه مدرج جابه‌جا شده و مقدار فشار را به اپراتور نشان می‌دهد.

مسیر عملکرد را می‌توان به شکل زیر خلاصه کرد:

فشار فرایند → اتصال ورودی → بوردن تیوب → مکانیزم حرکتی → عقربه → صفحه مدرج

این سیستم کاملاً مکانیکی است و برخلاف ترانسمیتر فشار، برای نمایش فشار به تغذیه الکتریکی یا PLC نیاز ندارد.

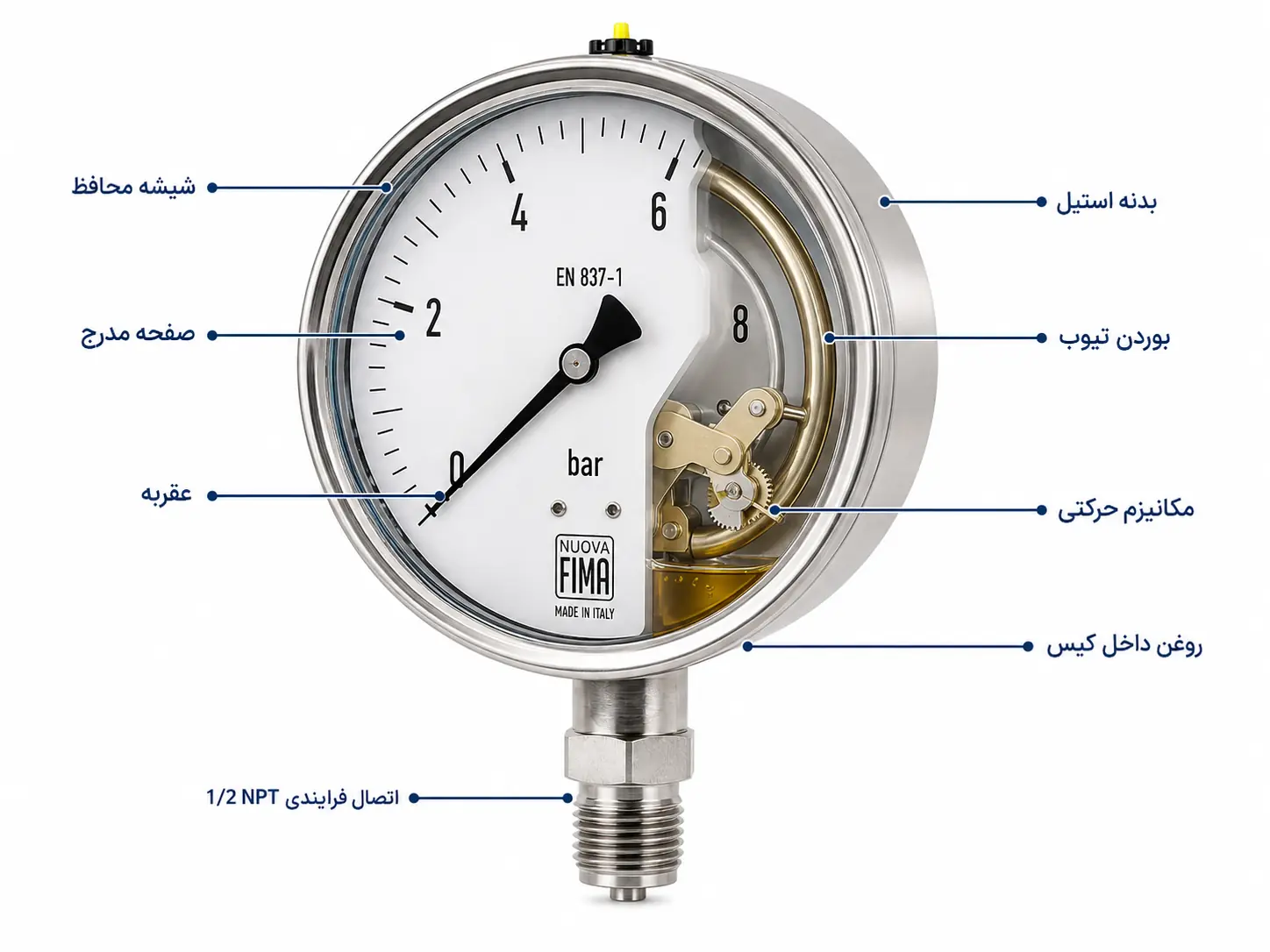

اجزای تشکیل‌دهنده گیج فشار نوافیما

بوردن تیوب

مهم‌ترین بخش اندازه‌گیری فشار است. فشار سیال باعث تغییر شکل بوردن تیوب می‌شود و همین تغییر مکان مبنای حرکت عقربه قرار می‌گیرد.

اتصال فرایندی

اتصال پایین گیج، مسیر ورود فشار از خط فرایند به المنت اندازه‌گیری است. در این مدل اتصال 1/2 اینچ NPT در نظر گرفته شده است.

مکانیزم حرکتی

حرکت بسیار کوچک بوردن تیوب را دریافت کرده و به حرکت قابل مشاهده عقربه تبدیل می‌کند.

عقربه

عقربه مقدار فشار را روی صفحه مدرج نمایش می‌دهد. حرکت غیرعادی یا دائمی آن می‌تواند نشانه Pulsation، لرزش یا مشکل مکانیکی باشد.

صفحه مدرج

صفحه این مدل 150 میلی‌متر قطر دارد. صفحه بزرگ باعث افزایش خوانایی به‌خصوص در محل‌هایی می‌شود که اپراتور از فاصله بیشتری فشار را مشاهده می‌کند.

بدنه

بدنه استنلس استیل از مکانیزم داخلی در برابر شرایط محیطی و آسیب‌های مکانیکی محافظت می‌کند.

پنجره محافظ

در قسمت جلوی گیج قرار دارد و امکان مشاهده صفحه را در کنار حفاظت از عقربه و Dial فراهم می‌کند.

مایع پرکننده

در مدل‌های روغنی، مایع داخل Case باعث کاهش حرکت شدید عقربه در اثر لرزش یا نوسانات فشار می‌شود.

مزایای گیج فشار نوافیما

گیج فشار نوافیما MGS20 چند مزیت مهم برای کاربردهای صنعتی دارد.

صفحه بزرگ و خوانا

صفحه 150 میلی‌متری باعث می‌شود فشار از فاصله بیشتری قابل مشاهده باشد. این ویژگی در خطوط تولید، موتورخانه‌ها، اسکیدها و خطوطی که گیج در ارتفاع نصب شده است اهمیت دارد.

بدنه تمام استیل

استفاده از Stainless Steel باعث افزایش مقاومت بدنه در بسیاری از محیط‌های صنعتی می‌شود.

متریال SS316L

استفاده از SS316L در قسمت‌هایی مانند المنت اندازه‌گیری و اتصال، مقاومت خوردگی مناسبی در بسیاری از سیالات صنعتی فراهم می‌کند.

طراحی Solid Front

طراحی Solid Front یکی از نقاط قوت این گیج فشار nuova fima است. در این ساختار یک دیواره مقاوم بین مکانیزم تحت فشار و سمت جلویی گیج قرار می‌گیرد تا در شرایط خرابی داخلی، حفاظت بیشتری برای اپراتور ایجاد شود.

مناسب برای محیط‌های دارای لرزش

در نسخه روغنی، مایع داخل Case می‌تواند اثر لرزش و Pulsation را کاهش دهد و حرکت عقربه را پایدارتر کند.

عدم نیاز به برق

این گیج کاملاً مکانیکی است و برای نمایش فشار به منبع تغذیه نیاز ندارد.

معایب و محدودیت‌های گیج نوافیما MGS20

در کنار مزایا، این مدل محدودیت‌هایی نیز دارد که باید هنگام انتخاب در نظر گرفته شوند.

نداشتن خروجی الکتریکی

این مدل فقط فشار را به‌صورت محلی نشان می‌دهد. اگر پروژه به سیگنال 4–20 mA، HART یا اتصال به PLC/DCS نیاز داشته باشد، باید از ترانسمیتر فشار استفاده شود.

ابعاد بزرگ‌تر

صفحه 150 میلی‌متری خوانایی بالایی دارد، اما فضای نصب بیشتری نسبت به گیج‌های 63 یا 100 میلی‌متری اشغال می‌کند.

محدودیت متریال

SS316L برای بسیاری از سیالات مناسب است اما با تمام مواد شیمیایی سازگاری ندارد. در سرویس‌های بسیار خورنده ممکن است نیاز به متریال متفاوت یا Diaphragm Seal باشد.

حساسیت به فشارهای ضربه‌ای شدید

اگر خط دارای Pressure Spike یا Pulsation بسیار شدید باشد، تنها روغنی بودن گیج کافی نیست و ممکن است Snubber یا Pulsation Dampener نیز لازم باشد.

نیاز به بازرسی دوره‌ای

مانند هر گیج مکانیکی، کالیبراسیون، Zero Check و بررسی سلامت مکانیزم باید در دوره‌های مناسب انجام شود.

کاربرد گیج فشار نوافیما

پرشر گیج نوافیما MGS20 برای نمایش فشار در طیف گسترده‌ای از تجهیزات صنعتی قابل استفاده است.

از کاربردهای رایج آن می‌توان به موارد زیر اشاره کرد:

• صنایع نفت و گاز
• صنایع پتروشیمی
• پالایشگاه‌ها
• نیروگاه‌ها
• صنایع شیمیایی
• صنایع غذایی و دارویی
• پمپ‌ها و ایستگاه‌های پمپاژ
• کمپرسورها
• سیستم‌های هیدرولیک
• خطوط پایپینگ
• مخازن تحت فشار
• اسکیدهای صنعتی
• سیستم‌های تأسیساتی
• واحدهای تولیدی و فرایندی

انتخاب نهایی باید با توجه به نوع سیال، فشار، دما و شرایط نصب انجام شود.

انتخاب رنج مناسب پرشر گیج نوافیما

یکی از مهم‌ترین نکات هنگام خرید گیج فشار نوافیما انتخاب صحیح محدوده اندازه‌گیری است.

فرض کنید فشار کاری معمول خط 8 یا 9 بار باشد. استفاده دائمی از یک گیج 0 تا 10 بار در نزدیکی انتهای Scale ممکن است انتخاب ایده‌آلی نباشد.

بهتر است فشار کاری نرمال در محدوده‌ای از صفحه قرار گیرد که هم خوانایی خوب باشد و هم گیج به‌طور مداوم نزدیک Full Scale کار نکند.

هنگام انتخاب باید سه عدد مشخص شوند:

• Minimum Pressure
• Normal Operating Pressure
• Maximum Pressure

همچنین Pressure Spikeهای احتمالی نیز باید در نظر گرفته شوند.

تفاوت انواع گیج فشار Nuova Fima

انتخاب سایز صفحه فقط یک موضوع ظاهری نیست.

گیج نوافیما MGS20 با صفحه 150 میلی‌متری بیشتر برای شرایطی مناسب است که خوانایی اهمیت زیادی دارد.

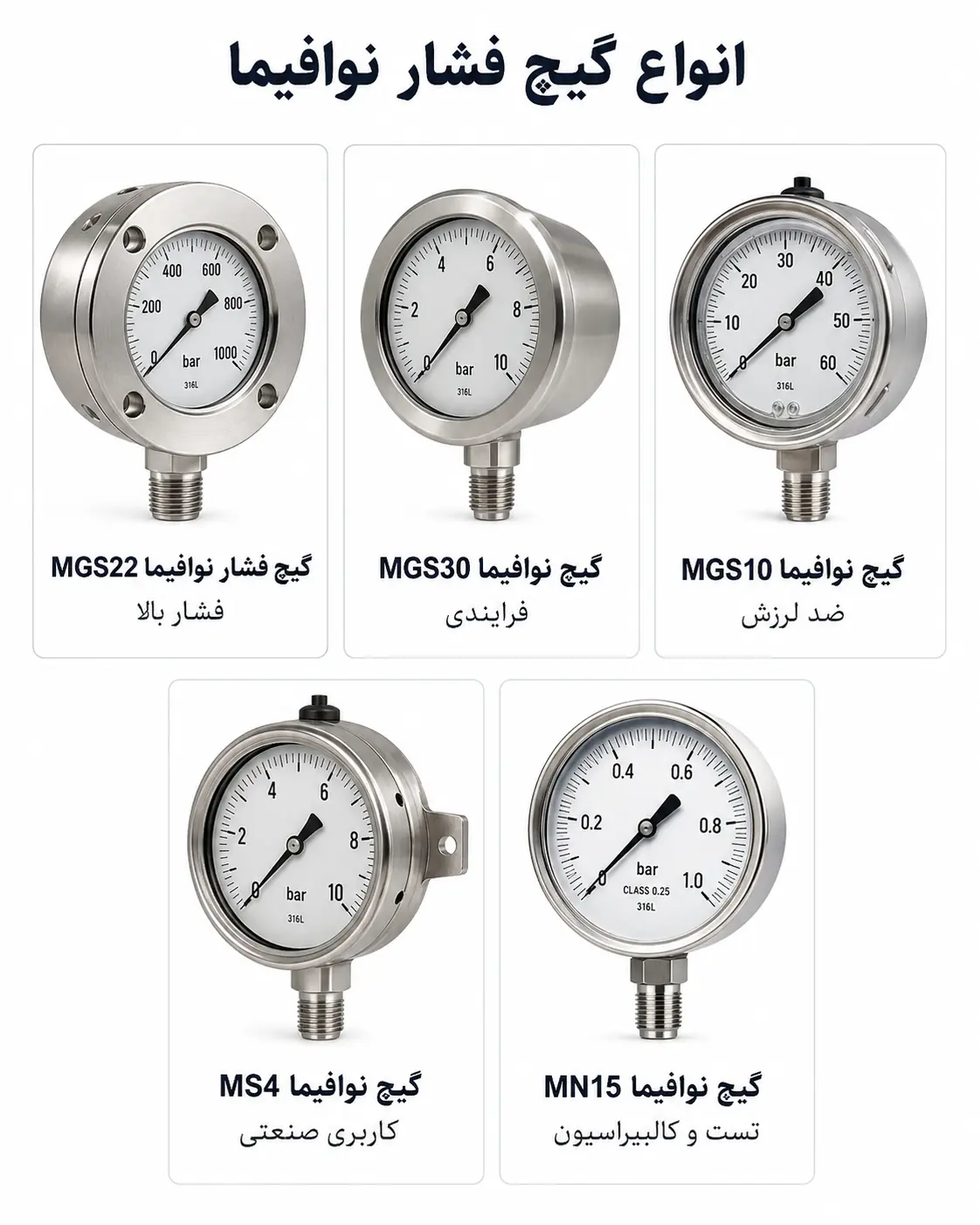

انواع گیج فشار نوافیما

محصولات NUOVA FIMA در مدل‌ها و ساختارهای متنوع تولید می‌شوند و انتخاب نوع مناسب باید براساس نیاز پروژه انجام شود. در ادامه به بررسی بعضی از انواع این گیج فشار می پردازیم. همچنین شما می توانید برای مشاوره خرید این محصول با کارشناسان فروش ما در پیکاتک تماس بگیرید.

گیج فشار خشک نوافیما

این مدل‌ها فاقد مایع پرکننده هستند و برای خطوطی که لرزش و نوسان فشار محدود است مناسب‌اند.

گیج فشار روغنی نوافیما

برای محیط‌هایی که لرزش یا Pulsation وجود دارد مناسب‌تر هستند.

گیج فشار تمام استیل نوافیما

در این مدل‌ها Case و بخش‌های اصلی از استنلس استیل ساخته می‌شوند و برای کاربردهای صنعتی رایج استفاده می‌شوند.

گیج فشار Solid Front نوافیما

برای پروژه‌هایی که ایمنی اپراتور اهمیت بیشتری دارد، گزینه قابل بررسی است.

گیج نوافیما با اتصال پایین

اتصال فرایندی در پایین Case قرار دارد. گیج فشار نوافیما MGS20 موردنظر از این نوع است.

گیج نوافیما با اتصال پشت

برای نصب روی تابلو یا پنل می‌تواند مناسب‌تر باشد.

گیج فشار همراه Diaphragm Seal

برای سیالات ویسکوز، خورنده، دارای ذرات جامد یا سیالاتی که نباید مستقیماً با بوردن تیوب تماس داشته باشند استفاده می‌شود.

نکات نصب گیج فشار نوافیما

نصب نادرست حتی در صورت انتخاب بهترین پرشر گیج نوافیما می‌تواند عملکرد اندازه‌گیری را تحت تأثیر قرار دهد.

چند نکته مهم عبارت‌اند از:

• هنگام سفت کردن گیج از قسمت آچارخور اتصال استفاده شود.
• Case برای نصب یا سفت کردن چرخانده نشود.
• نوع رزوه NPT با اتصال سمت مقابل تطبیق داده شود.
• در خطوط داغ از تجهیزات خنک‌کننده یا Siphon مناسب استفاده شود.
• در خطوط دارای Pulsation شدید از Snubber استفاده شود.
• گیج تا حد امکان دور از لرزش شدید نصب شود.
• صفحه گیج در زاویه‌ای قرار گیرد که خواندن آن برای اپراتور آسان باشد.
• پیش از راه‌اندازی، صفر بودن عقربه بررسی شود.

نگهداری گیج نوافیما MGS20

برای افزایش عمر و حفظ دقت گیج نوافیما MGS20 بهتر است بازرسی دوره‌ای انجام شود.

موارد مهم در نگهداری عبارت‌اند از:

• کنترل نشتی اتصال
• بررسی صفر عقربه
• بررسی حرکت غیرعادی عقربه
• کنترل وضعیت شیشه یا پنجره
• بررسی مایع داخل گیج در مدل روغنی
• کنترل خوردگی اتصال
• انجام کالیبراسیون دوره‌ای
• بررسی اثر لرزش و Pulsation
• تعویض گیج در صورت آسیب مکانیکی

اگر گیج بعد از حذف فشار به صفر بازنگردد، بهتر است قبل از ادامه استفاده بررسی یا کالیبره شود.

قیمت گیج فشار نوافیما

قیمت گیج فشار نوافیما به مجموعه‌ای از عوامل فنی و تجاری بستگی دارد.

مهم‌ترین عوامل عبارت‌اند از:

• مدل و سری گیج
• محدوده اندازه‌گیری
• کلاس دقت
• سایز صفحه
• متریال بوردن تیوب
• جنس اتصال
• جنس Case
• روغنی یا خشک بودن
• Solid Front بودن
• نوع اتصال
• جهت نصب
• وجود تجهیزات جانبی
• تأییدیه‌ها
• اصالت کالا
• کشور سازنده
• موجودی بازار
• نرخ ارز
• هزینه واردات

به همین دلیل هنگام مقایسه قیمت این محصول باید محصولاتی با مشخصات مشابه مقایسه شوند. برای دریافت لیست قیمت جدید انواع پرشر گیج نوافیما با ما تماس بگیرید. 02187700142

خرید گیج فشار نوافیما

برای خرید گیج فشار نوافیما بهتر است اطلاعات فرایند قبل از ثبت سفارش مشخص باشد.

اطلاعات مهم شامل:

• محدوده فشار
• فشار کاری معمول
• حداکثر فشار
• نوع سیال
• دمای فرایند
• نوع اتصال
• سایز اتصال
• جهت نصب
• میزان لرزش
• احتمال Pulsation
• متریال موردنیاز

اعلام این مشخصات باعث می‌شود احتمال انتخاب اشتباه مدل کاهش پیدا کند.

نمایندگی فروش محصولات نوافیما

در خرید تجهیزات NUOVA FIMA بهتر است مشخصات روی Nameplate، مدل، رنج، سایز اتصال و متریال با نیاز پروژه تطبیق داده شوند.

ظاهر مشابه دو گیج الزاماً به معنی یکسان بودن مشخصات فنی نیست. حتی در یک سری محصول ممکن است رنج فشار، نوع اتصال، متریال و Filling متفاوت باشد.

پیکاتک امکان بررسی و تأمین محصولات مختلف ابزار دقیق از جمله گیج فشار نوافیما را فراهم می‌کند و مشتری می‌تواند قبل از خرید مشخصات فنی موردنیاز پروژه را اعلام کند.

برای خرید گیج فشار نوافیما بهتر است علاوه بر قیمت گیج فشار نوافیما، فشار کاری، رنج اندازه‌گیری، نوع سیال، نوع اتصال، شرایط لرزش و محل نصب نیز بررسی شوند. همچنین هنگام انتخاب گیج فشار نوافیما MGS20 یا هر گیج نوافیما MGS20 دیگر، تطبیق دقیق مشخصات محصول با نیاز واقعی پروژه اهمیت زیادی دارد.
