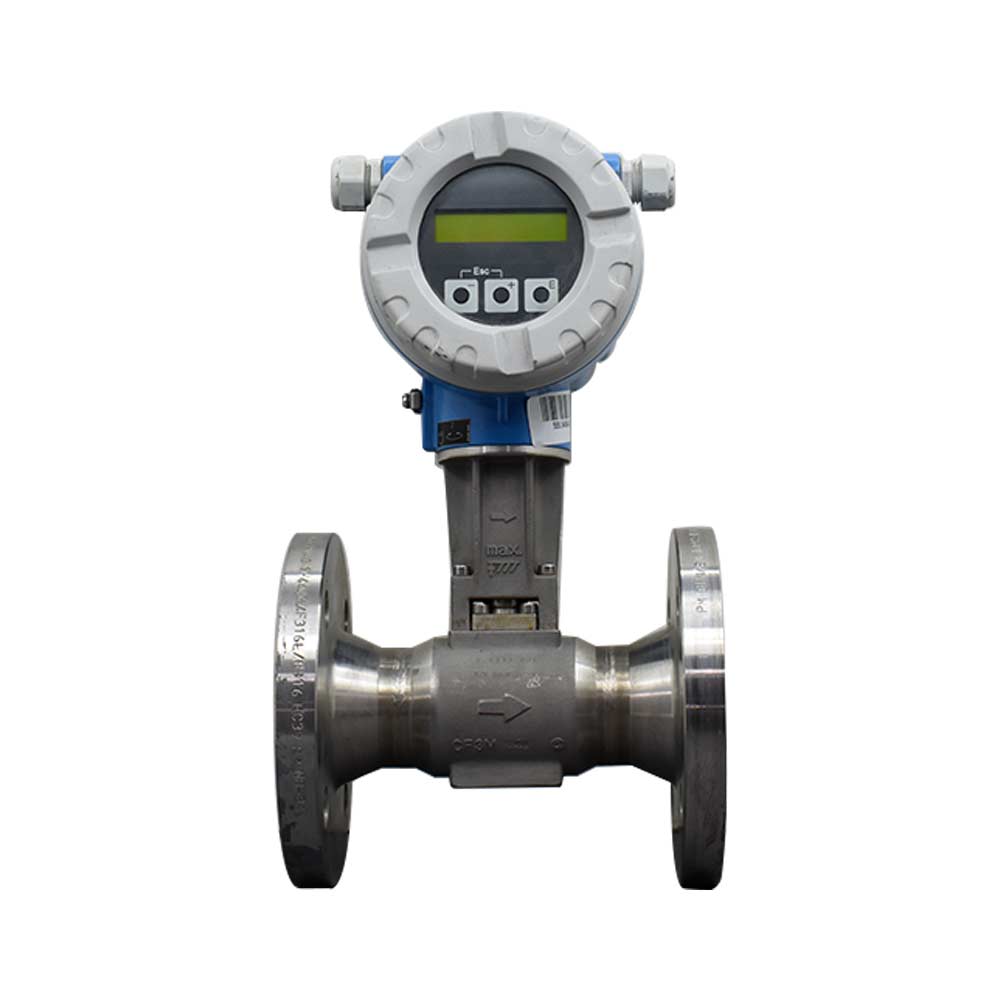

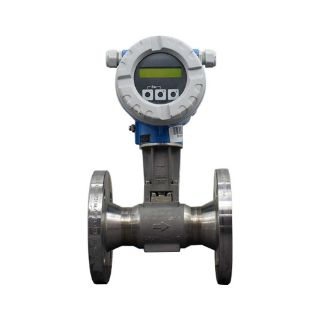

فلومتر ورتکس چیست؟
نام دیگر فلومتر ورتکس فلومتر گردابی می باشد . فلومتر ورتکس امروزه توسط اغلب شرکت های معروف تولیدکننده تجهیزات اتوماسیون و ابزار دقیق تولید می شود. این تجهیزات و دستگاه ها از یک روش ساده و منحصر به فرد برای اندازه گیری و سنجش جریان سیال استفاده می کنند که نتایج اندازه گیری شده آنها دارای دقت بالایی بوده و امکان اندازه گیری همزمان فاکتور های دیگر را هم به شما میدهند.
فرکانس ریزش ورتکس
در واقع به فرکانس ریزش ورتکس، همان فرکانس ویبره ای ریزش ورتکس نیز می گویند. این پارامتر فرکانسی است که مستقیماً با سرعت جریان مایع در لوله و در نتیجه با ریت جریان حجمی متناسب می باشد.
این مقدار مستقل از خواص سیال مانند چگالی، ویسکوزیته، رسانایی و غیره است. با این تفاوت که جریان باید متلاطم باشد تا ریزش ورتکس رخ دهد. رابطه اصلی بین فرکانس ریزش ورتکس و سرعت سیال در زیر شرح داده شده است:
St = f(d/V)
کاربردهای ورتکس فلومتر
• گازهای تحت فشار
• اندازه گیری بخار
• مصارف کنترل فرایندهای متعدد
• برای اندازه گیری عمومی آب استفاده شود
• مورد استفاده در فرآیند انتقال گاز طبیعی
• صنیع شیمیایی
مزایای فلومتر ورتکس
• دارای دقت بالا و نگهداری کم
• فلومتر ورتکس فاقد قطعات متحرک بوده و دارای ساختاری ساده، عملکردی قابل اعتماد و عمری طولانی است.
• باعث کاهش فشار کمی می شود.
• فلومتر گردابی دارای محدوده اندازه گیری وسیعی است.
• قادر به اندازه گیری جریان مایعات، گازها یا بخارات می باشد و کاربردهای بسیار گسترده ای دارد.
• دبی حجمی فلومتر گردابی تحت تأثیر پارامترهای حرارتی مانند دما، فشار، چگالی یا ویسکوزیته سیال مورد اندازه گیری قرار نمی گیرد.
معایب فلومتر ورتکس
• برای دبی بسیار کم مناسب نمی باشد.
• افت فشار کم تا متوسط به دلیل انسداد در مسیر جریان
محدودیت های استفاده از فلومترهای گردابی
• برای فلو ضربانی مناسب نیست.
• عملکرد ضد لرزش ضعیفی دارد. ارتعاشات خارجی می تواند باعث خطاهای اندازه گیری در فلومتر ورتکس شود. حتی ممکن است به درستی کار نکنند.
• فاکتور کم سنجش (در مقایسه با فلومتر توربین)
• شوک با سرعت فلو بالای سیال باعث ایجاد ارتعاش در بدنه Vortex می شود که دقت اندازه گیری را کاهش می دهد.
• برای اندازه گیری سیالات با عدد رینولدز کم، مناسب نیستند.
• نمی توان مدیا های کثیف را اندازه گیری کرد.
• هنگام نصب فلومتر ورتکس، نیاز به لوله مستقیم زیاد احساس می شود.
ویژگی های فلومتر Vortex
فلومتر ورتکس یا گردابی جهت اندازه گیری میزان فلو یا کل حجم فلو مناسب می باشد. استفاده از این فلومتر ها برای مایعات دوغابی(Slurries) یا مایعات با ویسکوزیته بالا پیشنهاد داده نمی شود.
• در مورد سرویس های گاز و بخار، می توان برد پذیری بهتر از ۲۰:۱ را به دست آورد. در حالی که در کاربردهای مایع با ویسکوزیته پایین، برد پذیری ارائه شده توسط یک فلومتر ورتکس با اندازه مناسب بیش از ۱۰:۱ است.
• در اعداد رینولدز بیش از ۳۰۰۰۰، خطا در اکثر فلومترهای Vortex، نیم الی ۱ درصد ریت است.
• خطای اندازه گیری ورتکس با کاهش عدد رینولدز، افزایش می یابد.
• فلومترهای ورتکس در اندازه های فلنج معمولی از 2/1 اینچ تا ۱۲ اینچ موجود می باشند.
قیمت فلومتر ورتکس بدنه ویفر، ارزان است. اگر چه فلومتر های ورتکس های فلنجی برای کاربردهایی که سیال فرآیندی خطرناک می باشد یا در دمای بالا قرار دارد، ایده آل به حساب می آیند.
در دنیای امروز تقریباً تمام فلومتر های ورتکس از سنسورهای پیزوالکتریک یا نوع خازنی برای تعیین نوسان فشار در اطراف بدنه استفاده می کنند.
