فلومتر ورتکس اندرس هاوزر

09354241718
ویژگیهای محصول
  • کشور سازنده : آلمان
  • وضیعت محصول : نو
  • اصالت جنس : اصلی
  • گارانتی : گارانتی با پرداخت هزینه
  • مرجوعی : ندارد
  • روش های ارسال : ارسال رایگان در سرتاسر ایران
شناسه کالا در انبار: 2268
فروشنده: تایید شده 18160135
تولید کننده: ENDRESS+HAUSER
ناموجود

کالای مشابه دارید؟ در پیکاتک بفروش

خرید فلومتر ورتکس اندرس هاوزر

فروش انواع فلومتر ورتکس اندرس هاوزر به صورت نو و دسته با قیمت مناسب و ارسال سریع به سراسر کشور در فروشگاه ابزار دقیق پیکاتک. جهت کسب مشاوره رایگان برای خرید و استعلام قیمت فلومتر ورتکس اندرس هاوزر میتوانید با کارشناسان فروش ما تماس بگیرید.

ویژگی های فلومتر ورتکس اندرس هاوزر

شرکت اندرس هاوزر یکی از برترین تولید کنندگاه تجهیزات ابزار دقیق است که سالهاست در این زمینه فعالیت میکند شعبه اصلی این شرکت در کشور سوئیس و آلمان است. فلومتر ورتکس اندرس هاوزر نیز یکی از دقیق ترین فلومتر های ورتکس است که کیفیت بالایی دارد.

شرکت اندرس هاوزر (Endress + Hauser)

شرکت اندرس هاوزر (Endress+Hauser)، یکی از تولید کننده های ابزار صنعتی و تجهیزات اتوماسیون فرایند است که در کشور سوئیس مستقر می‌باشد. این شرکت در بازار ابزار صنعتی فعالیت می‌کند و در سرتاسر جهان نمایندگی دارد. شرکت اندرس هاوزر ابزارهای اندازه گیری سطح، جریان، چگالی، فشار و دما را تولید می‌کند. این شرکت همنچنین طیفی از ابزارهای سنجش و اندازه گیری متغیرها در کیفیت آب مانند pH/ORP، رسانایی، اکسیژن محلول و تیرگی آب را تولید می‌کند. ابزارهای مورد استفاده در محیط‌های خطرناک و شرایط سخت و دشوار از دیگر محصولات تولیدی این شرکت هستند.



لینک های مفید: فلومتر ورتکس



شرکت اندرس هاوزر دارای شبکه‌ای متشکل از ۱۰۰ شرکت در ۴۴ کشور است. در سال ۲۰۱۷، حجم فروش خالص این گروه صنعتی ۲٫۲۴۱ میلیارد یورو بوده است. تأسیسات تولیدی این شرکت در کشورهای آلمان، سوئد، فرانسه، بریتانیا، ایتالیا، جمهوری چک، روسیه، آفریقای جنوبی، ایالات متحده آمریکا، چین، هند، ژاپن و برزیل فعال هستند.

این گروه 134 شرکت را در 48 کشور تشکیل می دهد. شرکت مادر گروه Endress Hauser  در Reinach ، سوئیس است ، یک شرکت سهامی طبق قوانین سوئیس که سهام آن در بورس اوراق بهادار ذکر نشده است. سهامداران این  شرکت خانواده های هشت فرزند بنیانگذار شرکت Endress هستند امروز ، Endress Hauser فروش و پشتیبانی را در 125 کشور فراهم می کند و در مناطق عمده اقتصادی تولید می کند. این شرکت امکانات تولید را در برزیل ، آلمان ، ایالات متحده آمریکا ، چین ، فرانسه ، هند ، جمهوری چک ، ایتالیا ، ژاپن ، سنگاپور ، انگلستان ، سوئیس و آفریقای جنوبی اداره می کند.





تاریخچه شرکت اندرس هاوزر

این شرکت با نام L Hauser KG در 1 فوریه 1953 توسط مهندس سوئیسی جورج اچ اندرس (1924–2008) و بانکدار آلمانی لودویگ هاوزر (1895–1975) تاسیس شد. سرمایه اولیه 2000 مارک آلمان بود. اولین "تاسیسات عملیاتی" اتاقی در آپارتمان هاوزر در لوراخ ، آلمان بود. این تجارت از سال 1957 با نام Endress + Hauser معامله شده است. در آغاز ، این شرکت ابزارهای ابتکاری تولید شده توسط شرکت انگلیسی Fielden Electronics را فروخت. اندکی بعد ، جورج اچ اندرس شروع به ساخت وسایل شخصی خود کرد. در سال 1955 ، او اولین حق ثبت اختراع خود را ثبت کرد و یک مرکز تولید ایجاد کرد. این شرکت با افزودن اصول جدید اندازه گیری ، نمونه کارها را گسترش داد و فرصتهای تجاری را در سایر کشورها دنبال کرد. اولین شرکت تابعه خارجی در سال 1960 در هلند تأسیس شد. در سال 1968 ، یک شرکت هولدینگ در سوئیس ثبت شد. در سال 1970 ، Endress Hauser وارد بازارهای ایالات متحده و ژاپن شد.



لینک های مفید: فلومتر کوبولد



در سال 1975 ، لودویگ هاوزر ، یکی از بنیانگذاران ، درگذشت. خانواده Endress تنها سهامدار شدند. در سالهای بعد ، این شرکت پیشنهادات خود را از طریق خریدها و شرکت های نوپا گسترش داد. ضبط مقدار اندازه گیری ، تجزیه و تحلیل مایع و مهندسی اندازه گیری جریان به عنوان زمینه های جدید فعالیت اضافه شدند و بعداً فن آوری های اندازه گیری فشار و دما دنبال شدند. در 1 ژانویه 2014 ، ماتیاس آلندورف به عنوان مدیر عامل گروه Endress + Hauser از کلاوس اندرس ، که رئیس هیئت نظارت شد ، مسئولیت خود را به دست گرفت. در آن زمان این شرکت فروش خالص 1.814 میلیارد یورو ایجاد کرد و 11919 کارمند در سراسر جهان استخدام کرد. مدیر عامل جدید اگرچه عضوی از خانواده نیست اما بیش از 25 سال در این شرکت بوده است. او دیجیتال سازی و برنامه های کاربردی را برای اینترنت صنعتی اشیا ترویج می کند و می خواهد این پیشنهاد را در زمینه تجزیه و تحلیل آزمایشگاهی و فرآیند بیشتر توسعه دهد.









فلومتر چیست؟

اندازه گیری جریان یکی از مهم ترین جنبه های کنترل فرایند و در حقیقت، رایج ترین پارامتر اندازه گیری فرایند ها می باشد. دبی سنج ها برای تعیین مقدار سیال عبوری از لوله به کار می روند. در فرآیند های صنعتی معمولا اندازه گیری جریان یا فلو سیال به دو صورت جرمی و حجمی تعریف می شود. جریان حجمی عبارت است از مقدار حجمی از سیال است که در واحد زمان از سطح مقطع لوله عبور می کند. جریان جرمی،  مقدار جرمی از سیال است که در واحد زمان از سطح مقطع لوله عبور می کند.

به تجهیزاتی که جهت اندازه گیری جریان سیال بر اساس حجم و جرم در پلنت های صنعتی مورد استفاده قرار می گیرد دبی سنج یا فلومتر گفته می شود. کاربرد این نوع از تجهیزات در حوزه های مختلف نظیر صنایع نفت و گاز، پتروشیمی و پلایشگاه، سیمان و ...می باشد. اهمیت سنجش فلو در صنایع گوناگون رابطه مستقیم با برآورد هزینه های شرکت دارد و این امر اهمیت محاسبات فلو را نسبت به سایر فاکتورهای یک پروژه دوچندان می کند. علاوه بر این اهمیت محاسبات فلو در یک پروسه صنعتی بخش حفاظت را نیز شامل می شود که این امر بر دقت محاسبات فلو با کمترین خطای ممکن بستگی دارد. هیچ سنجش صنعتی مهمتر از اندازه گیری دقیق دبی گازها، مایعات و جامدات نیست. دقت یک فلومتر یکی از مشخصه های آن است. بنابراین، دقت حسگر بایستی بطور دقیق و با مقادیر واقعی تعیین شود. در اندازه گیری دبی، فشار و دماهم نقش دارند.

تعریف جریان


به طور کلی جریان سیالات از نظر سرعت به سه دسته تقسیم بندی می شوند:
1-جریان آرام که دارای سرعت کم و حرکتی آرام و یکنواخت است.در این حالت عدد ریلولدز کمتر از 2300  می باشد.
2- جریان گذر حد فاصل بین سرعت جریان آرام و نا آرام را جریان گذر گویند. در این حالت عدد رینولدز بین 2300 تا 4000 می باشد.
3- جریان نا آرام که دارای سرعتی زیاد و حرکتی شبیه گرداب بوده و متلاطم می باشد.در صورتی که عدد رینولدز بزرگتر از 4000  باشد جریان به صورت نا آرام می باشد.

روش های اندازه گیری جریان به عوامل زیر بستگی دارد


جنس ماده
میزان چسبندگی
درجه حرارت
هدایت الکتریکی
مقدار جریان
مقدار مواد معلق
نکته بسیار مهم در این رابطه این است که توجه شود شرایط استاندارد برای اندازه گیری فلو، فشار 1 اتمسفر و دمای 20 درجه سانتی گراد می باشد.

بطور کلی، اهمیت سنسورهای جریان سیال را می توان سه دلیل زیر دانست:
1- اندازه گیری دقیق فلو برای محاسبه هزینه
2- وابستگی خلوص محصول به فلو ترکیبات مواد اولیه: بسیاری از فرایند ها مستلزم اندازه گیری دقیق فلو هستند، زیرا تعیین خلوص و کیفیت محصول به طور مستقیم به آن وابسته است.
3- در بسیاری از موارد، برای مقایسه مرجع با میزان فعلی فلو برای تعیین خطا در موارد کنترلی لازم است.

محاسبات فلو بر اساس روش های گوناگونی انجام می شود که می توان به متداول ترین این روش ها اشاره کرد، اندازه گیری فلو مبتنی بر دو اصل می باشد.
1-  بر پایه سرعت
2- بر پایه اختلاف فشار



فلومتر ورتکس چیست؟

دبی سنج گردابی ( vortex Flowmeter ) می توانند دبی بخار، گاز و مایع را با استفاده از ایجاد گرداب محاسبه کند. جریان گردابی هنگامی اتفاق می افتد که مانعی در مسیر جریان سیال وجود داشته باشد. لغت مانع (obstruction) در اینجا، به جسمی مقاوم در مسیر سیال اطلاق می شود که سبب ایجاد و شکل گیری حرکت چرخشی در مسیر پائین دست خود می شود. هنگامی که گرداب ها شکل گرفته و جاری می شوند در فشار تفاضلی ایجاد شده، تغییر حاصل می شود. این تغییر فشار برای بکار انداختن سنسوری در فرکانس متناسب با جریان گردابی استفاده می شود. در جریان پیوسته سیال، یک سری از گرداب ها، پالس های الکتریکی با فرکانسی متناسب با سرعت سیال تولید می کنند. سرعت بدست آمده می تواند به نرخ جریان حجمی تبدیل شود.  خروجی دبی سنج گردابی وابسته به فاکتور k است. فاکتور k بیانگر فرکانس گرداب های تولید شده در سرعت سیال می باشد. فاکتور k با تغییر عدد رینولدز تغییر می کند. اگر چه در رنج وسیعی از دبی عملا ثابت است. اگر دبی سنج های گردابی در رنج تخت (flat range) کار کنند، نرخ دبی بصورت خطی با سرعت رابطه دارد.









اساس عملکرد فلومتر Vortex (جریان سنج گردابی)


اگر توپک در مسیر لوله ای که حاوی جریان سیال است قرار گیرد، لایه ای مرزی تشکیل می شود که در سطح بدنه توپک گسترش می یابد. به دلیل اندازه حرکت ناکافی و گرادیان فشار معکوس، جدایی اتفاق می افتد و برش لایه ای (shear layer) ناپایدار ایجاد می شود. این لایه برش یافته به گرداب هایی تبدیل می شود که از کنار توپک شروع به پخش شدن می کند. فرکانسی که در آن جفت گرداب جاری می شود متناسب با سرعت سیال است. از آنجایی که فرآیند ایجاد . جاری شدن گردابها تکرار پذیرند، از این روش می توان برای مشخص کردن دبی استفاده کرد.
برای آشکار کردن جریان جفت گرداب ها یعنی تبدیل تغییرات فشار و سرعت ناشی از گرداب ها به سیگنالهای الکتریکی از سنسورهای آشکارساز استفاده می شود.



لینک های مفید :

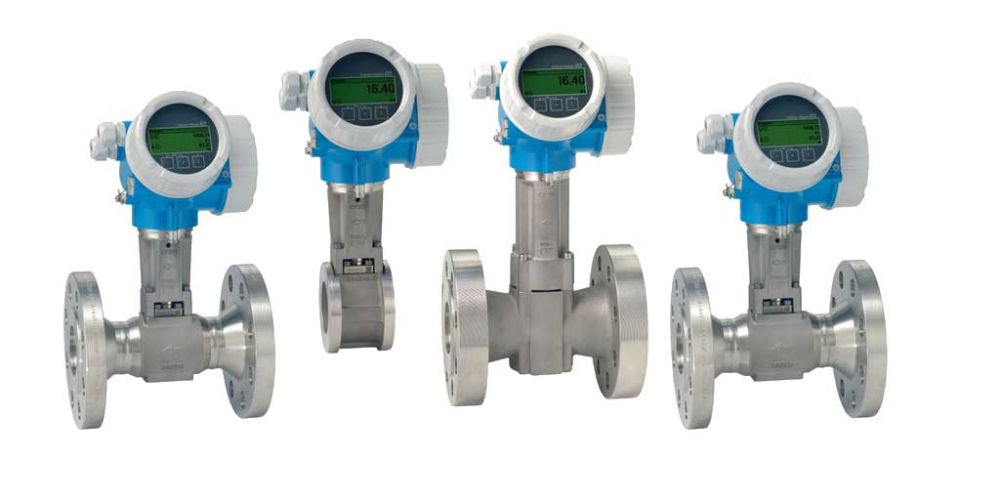

فلومتر ورتکس اندرس هاوزر  مدل Prowirl F72

مشخصات محصول
مشخصات عمومی
وضعیت تخفیف تخفیف دارد
کشور سازنده آلمان
وضیعت محصول نو
اصالت جنس اصلی
گارانتی گارانتی با پرداخت هزینه
مرجوعی ندارد
روش های ارسال ارسال رایگان در سرتاسر ایران
مشخصات فنی فلومترها
مدل وسازنده فلومتر ورتکس "3 اندرس هاوزر مدل 72W80-SE0FARDAA4AA
نوع فلومتر ورتکس(گردابی)
سایز(Inch) "3
سایز(DN) 80
نوع اتصال ویفری
متریال اتصال استیل
دمای فرآیندی ℃260 ⁓40-
کلاس فشاری PN40
متریال سنسور(Wetted part) Stainless steel
متریال بدنه(Housing) آلومینیوم
دقت 0.75%
ویژگی ها هد مونت
نوع نمایشگر دیجیتال
پروتکل ارتباطی 4-20mA(HART)
ولتاژ 12-30Vdc
درجه حفاظتی بدنه (IP) IP66/67
تاییدیه ضدانفجار (Ex) دارد

خرید فلومتر ورتکس اندرس هاوزر

فروش انواع فلومتر ورتکس اندرس هاوزر به صورت نو و دسته با قیمت مناسب و ارسال سریع به سراسر کشور در فروشگاه ابزار دقیق پیکاتک. جهت کسب مشاوره رایگان برای خرید و استعلام قیمت فلومتر ورتکس اندرس هاوزر میتوانید با کارشناسان فروش ما تماس بگیرید.

ویژگی های فلومتر ورتکس اندرس هاوزر

شرکت اندرس هاوزر یکی از برترین تولید کنندگاه تجهیزات ابزار دقیق است که سالهاست در این زمینه فعالیت میکند شعبه اصلی این شرکت در کشور سوئیس و آلمان است. فلومتر ورتکس اندرس هاوزر نیز یکی از دقیق ترین فلومتر های ورتکس است که کیفیت بالایی دارد.

شرکت اندرس هاوزر (Endress + Hauser)

شرکت اندرس هاوزر (Endress+Hauser)، یکی از تولید کننده های ابزار صنعتی و تجهیزات اتوماسیون فرایند است که در کشور سوئیس مستقر می‌باشد. این شرکت در بازار ابزار صنعتی فعالیت می‌کند و در سرتاسر جهان نمایندگی دارد. شرکت اندرس هاوزر ابزارهای اندازه گیری سطح، جریان، چگالی، فشار و دما را تولید می‌کند. این شرکت همنچنین طیفی از ابزارهای سنجش و اندازه گیری متغیرها در کیفیت آب مانند pH/ORP، رسانایی، اکسیژن محلول و تیرگی آب را تولید می‌کند. ابزارهای مورد استفاده در محیط‌های خطرناک و شرایط سخت و دشوار از دیگر محصولات تولیدی این شرکت هستند.



لینک های مفید: فلومتر ورتکس



شرکت اندرس هاوزر دارای شبکه‌ای متشکل از ۱۰۰ شرکت در ۴۴ کشور است. در سال ۲۰۱۷، حجم فروش خالص این گروه صنعتی ۲٫۲۴۱ میلیارد یورو بوده است. تأسیسات تولیدی این شرکت در کشورهای آلمان، سوئد، فرانسه، بریتانیا، ایتالیا، جمهوری چک، روسیه، آفریقای جنوبی، ایالات متحده آمریکا، چین، هند، ژاپن و برزیل فعال هستند.

این گروه 134 شرکت را در 48 کشور تشکیل می دهد. شرکت مادر گروه Endress Hauser  در Reinach ، سوئیس است ، یک شرکت سهامی طبق قوانین سوئیس که سهام آن در بورس اوراق بهادار ذکر نشده است. سهامداران این  شرکت خانواده های هشت فرزند بنیانگذار شرکت Endress هستند امروز ، Endress Hauser فروش و پشتیبانی را در 125 کشور فراهم می کند و در مناطق عمده اقتصادی تولید می کند. این شرکت امکانات تولید را در برزیل ، آلمان ، ایالات متحده آمریکا ، چین ، فرانسه ، هند ، جمهوری چک ، ایتالیا ، ژاپن ، سنگاپور ، انگلستان ، سوئیس و آفریقای جنوبی اداره می کند.





تاریخچه شرکت اندرس هاوزر

این شرکت با نام L Hauser KG در 1 فوریه 1953 توسط مهندس سوئیسی جورج اچ اندرس (1924–2008) و بانکدار آلمانی لودویگ هاوزر (1895–1975) تاسیس شد. سرمایه اولیه 2000 مارک آلمان بود. اولین "تاسیسات عملیاتی" اتاقی در آپارتمان هاوزر در لوراخ ، آلمان بود. این تجارت از سال 1957 با نام Endress + Hauser معامله شده است. در آغاز ، این شرکت ابزارهای ابتکاری تولید شده توسط شرکت انگلیسی Fielden Electronics را فروخت. اندکی بعد ، جورج اچ اندرس شروع به ساخت وسایل شخصی خود کرد. در سال 1955 ، او اولین حق ثبت اختراع خود را ثبت کرد و یک مرکز تولید ایجاد کرد. این شرکت با افزودن اصول جدید اندازه گیری ، نمونه کارها را گسترش داد و فرصتهای تجاری را در سایر کشورها دنبال کرد. اولین شرکت تابعه خارجی در سال 1960 در هلند تأسیس شد. در سال 1968 ، یک شرکت هولدینگ در سوئیس ثبت شد. در سال 1970 ، Endress Hauser وارد بازارهای ایالات متحده و ژاپن شد.



لینک های مفید: فلومتر کوبولد



در سال 1975 ، لودویگ هاوزر ، یکی از بنیانگذاران ، درگذشت. خانواده Endress تنها سهامدار شدند. در سالهای بعد ، این شرکت پیشنهادات خود را از طریق خریدها و شرکت های نوپا گسترش داد. ضبط مقدار اندازه گیری ، تجزیه و تحلیل مایع و مهندسی اندازه گیری جریان به عنوان زمینه های جدید فعالیت اضافه شدند و بعداً فن آوری های اندازه گیری فشار و دما دنبال شدند. در 1 ژانویه 2014 ، ماتیاس آلندورف به عنوان مدیر عامل گروه Endress + Hauser از کلاوس اندرس ، که رئیس هیئت نظارت شد ، مسئولیت خود را به دست گرفت. در آن زمان این شرکت فروش خالص 1.814 میلیارد یورو ایجاد کرد و 11919 کارمند در سراسر جهان استخدام کرد. مدیر عامل جدید اگرچه عضوی از خانواده نیست اما بیش از 25 سال در این شرکت بوده است. او دیجیتال سازی و برنامه های کاربردی را برای اینترنت صنعتی اشیا ترویج می کند و می خواهد این پیشنهاد را در زمینه تجزیه و تحلیل آزمایشگاهی و فرآیند بیشتر توسعه دهد.









فلومتر چیست؟

اندازه گیری جریان یکی از مهم ترین جنبه های کنترل فرایند و در حقیقت، رایج ترین پارامتر اندازه گیری فرایند ها می باشد. دبی سنج ها برای تعیین مقدار سیال عبوری از لوله به کار می روند. در فرآیند های صنعتی معمولا اندازه گیری جریان یا فلو سیال به دو صورت جرمی و حجمی تعریف می شود. جریان حجمی عبارت است از مقدار حجمی از سیال است که در واحد زمان از سطح مقطع لوله عبور می کند. جریان جرمی،  مقدار جرمی از سیال است که در واحد زمان از سطح مقطع لوله عبور می کند.

به تجهیزاتی که جهت اندازه گیری جریان سیال بر اساس حجم و جرم در پلنت های صنعتی مورد استفاده قرار می گیرد دبی سنج یا فلومتر گفته می شود. کاربرد این نوع از تجهیزات در حوزه های مختلف نظیر صنایع نفت و گاز، پتروشیمی و پلایشگاه، سیمان و ...می باشد. اهمیت سنجش فلو در صنایع گوناگون رابطه مستقیم با برآورد هزینه های شرکت دارد و این امر اهمیت محاسبات فلو را نسبت به سایر فاکتورهای یک پروژه دوچندان می کند. علاوه بر این اهمیت محاسبات فلو در یک پروسه صنعتی بخش حفاظت را نیز شامل می شود که این امر بر دقت محاسبات فلو با کمترین خطای ممکن بستگی دارد. هیچ سنجش صنعتی مهمتر از اندازه گیری دقیق دبی گازها، مایعات و جامدات نیست. دقت یک فلومتر یکی از مشخصه های آن است. بنابراین، دقت حسگر بایستی بطور دقیق و با مقادیر واقعی تعیین شود. در اندازه گیری دبی، فشار و دماهم نقش دارند.

تعریف جریان


به طور کلی جریان سیالات از نظر سرعت به سه دسته تقسیم بندی می شوند:
1-جریان آرام که دارای سرعت کم و حرکتی آرام و یکنواخت است.در این حالت عدد ریلولدز کمتر از 2300  می باشد.
2- جریان گذر حد فاصل بین سرعت جریان آرام و نا آرام را جریان گذر گویند. در این حالت عدد رینولدز بین 2300 تا 4000 می باشد.
3- جریان نا آرام که دارای سرعتی زیاد و حرکتی شبیه گرداب بوده و متلاطم می باشد.در صورتی که عدد رینولدز بزرگتر از 4000  باشد جریان به صورت نا آرام می باشد.

روش های اندازه گیری جریان به عوامل زیر بستگی دارد


جنس ماده
میزان چسبندگی
درجه حرارت
هدایت الکتریکی
مقدار جریان
مقدار مواد معلق
نکته بسیار مهم در این رابطه این است که توجه شود شرایط استاندارد برای اندازه گیری فلو، فشار 1 اتمسفر و دمای 20 درجه سانتی گراد می باشد.

بطور کلی، اهمیت سنسورهای جریان سیال را می توان سه دلیل زیر دانست:
1- اندازه گیری دقیق فلو برای محاسبه هزینه
2- وابستگی خلوص محصول به فلو ترکیبات مواد اولیه: بسیاری از فرایند ها مستلزم اندازه گیری دقیق فلو هستند، زیرا تعیین خلوص و کیفیت محصول به طور مستقیم به آن وابسته است.
3- در بسیاری از موارد، برای مقایسه مرجع با میزان فعلی فلو برای تعیین خطا در موارد کنترلی لازم است.

محاسبات فلو بر اساس روش های گوناگونی انجام می شود که می توان به متداول ترین این روش ها اشاره کرد، اندازه گیری فلو مبتنی بر دو اصل می باشد.
1-  بر پایه سرعت
2- بر پایه اختلاف فشار



فلومتر ورتکس چیست؟

دبی سنج گردابی ( vortex Flowmeter ) می توانند دبی بخار، گاز و مایع را با استفاده از ایجاد گرداب محاسبه کند. جریان گردابی هنگامی اتفاق می افتد که مانعی در مسیر جریان سیال وجود داشته باشد. لغت مانع (obstruction) در اینجا، به جسمی مقاوم در مسیر سیال اطلاق می شود که سبب ایجاد و شکل گیری حرکت چرخشی در مسیر پائین دست خود می شود. هنگامی که گرداب ها شکل گرفته و جاری می شوند در فشار تفاضلی ایجاد شده، تغییر حاصل می شود. این تغییر فشار برای بکار انداختن سنسوری در فرکانس متناسب با جریان گردابی استفاده می شود. در جریان پیوسته سیال، یک سری از گرداب ها، پالس های الکتریکی با فرکانسی متناسب با سرعت سیال تولید می کنند. سرعت بدست آمده می تواند به نرخ جریان حجمی تبدیل شود.  خروجی دبی سنج گردابی وابسته به فاکتور k است. فاکتور k بیانگر فرکانس گرداب های تولید شده در سرعت سیال می باشد. فاکتور k با تغییر عدد رینولدز تغییر می کند. اگر چه در رنج وسیعی از دبی عملا ثابت است. اگر دبی سنج های گردابی در رنج تخت (flat range) کار کنند، نرخ دبی بصورت خطی با سرعت رابطه دارد.









اساس عملکرد فلومتر Vortex (جریان سنج گردابی)


اگر توپک در مسیر لوله ای که حاوی جریان سیال است قرار گیرد، لایه ای مرزی تشکیل می شود که در سطح بدنه توپک گسترش می یابد. به دلیل اندازه حرکت ناکافی و گرادیان فشار معکوس، جدایی اتفاق می افتد و برش لایه ای (shear layer) ناپایدار ایجاد می شود. این لایه برش یافته به گرداب هایی تبدیل می شود که از کنار توپک شروع به پخش شدن می کند. فرکانسی که در آن جفت گرداب جاری می شود متناسب با سرعت سیال است. از آنجایی که فرآیند ایجاد . جاری شدن گردابها تکرار پذیرند، از این روش می توان برای مشخص کردن دبی استفاده کرد.
برای آشکار کردن جریان جفت گرداب ها یعنی تبدیل تغییرات فشار و سرعت ناشی از گرداب ها به سیگنالهای الکتریکی از سنسورهای آشکارساز استفاده می شود.



لینک های مفید :

فلومتر ورتکس اندرس هاوزر  مدل Prowirl F72
