سایز (میلی متر) : 300-20
فشار (بار) : 16-6
جنس بدنه : انواع چدن داکتيل، فولاد ریختگی، استنلس استیل، آلیاژهای پایه مس
جنس دیسک : انواع چدن داکتيل، فولاد ریختگی، استنلس استیل، آلیاژهای پایه مس

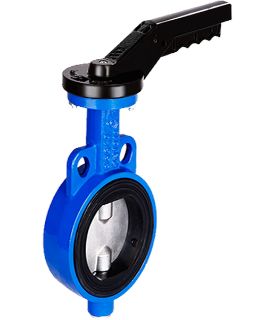

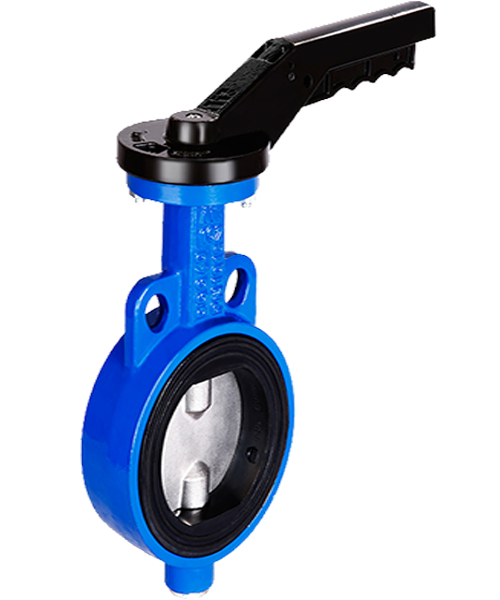

شیر پروانه ای اهرمی برای نصب بین فلنج هایی مناسب است كه سوراخكاری آنها مطابق استاندارد ANSI CLASS #150 / DIN EN 1092- 1بوده و فشارکاری سیستم تا فشار 16bar باشد.
طراحی این شیر به گونه ای است که پروانه در موقعیت باز، كاملا در وسط قرار می گیرد و بهترین شرایط را برای عبور جریان با كمترین افت فشار فراهم می كند.
لاستیك آببندی با فرم U ، داخل بدنه و دو طرف بدنه قرار گرفته و قابل تعویض است و آببندی مطمئنی را از هر دو سمت پروانه تامین می كند.
پوشش رنگ:
کلیه قطعات چدنی توسط رنگ اپوکسی پودری آبی RAL 5005) یا (RAL 5015 به روش الکترواستاتیک پوشش داده می شوند.
گستره کاربرد:
از این شیر به منظور قطع و وصل سیال استفاده می گردد.
با شرایط خاص ( سرعت های زیر ۱m/s ) می توان از این شیر به عنوان کنترل جریان استفاده نمود.
متریال و درجه حرارت سیال با توجه به تنوع جنس لاستیک آببندی و جنس پروانه و پوشش رنگ قایل تامین می باشد.
در سایر موارد لازم است شرایط کاری، نوع، سرعت و فشار و دمای کاری سیال را با شرکت میراب در میان بگذارید.
مزایا:
افت فشار اندکی را موجب می شود.
آببندی از هر دو سمت پروانه به خوبی انجام می گیرد.
لاستیک آببندی داخل بدنه به آسانی قابل تعویض می باشد.
امکان نصب شیر در تمامی حالتها (عمودی، افقی، مایل ) وجود دارد.
به منظور قطع و وصل و همچنین کنترل جریان سیال مناسب است.
ضخامت کم شیر که مطابق با استاندارد ISO 5752 سری ۲۰ و یا EN 558-1 سری ۲۰ می باشد شیرهایی با وزن کم و ابعاد کوچک بوجود آورده که مشکلات نصب، انبار داری و حمل و نقل را به حداقل می رساند.
مقطع U شکل لاستیک آببندی داخل بدنه شیر نیاز به واشر آببندی بین شیر و فلنج های مقابل را مرتفع می کند و موجب عایق نمودن سیال از بدنه شیرمی گردد |
