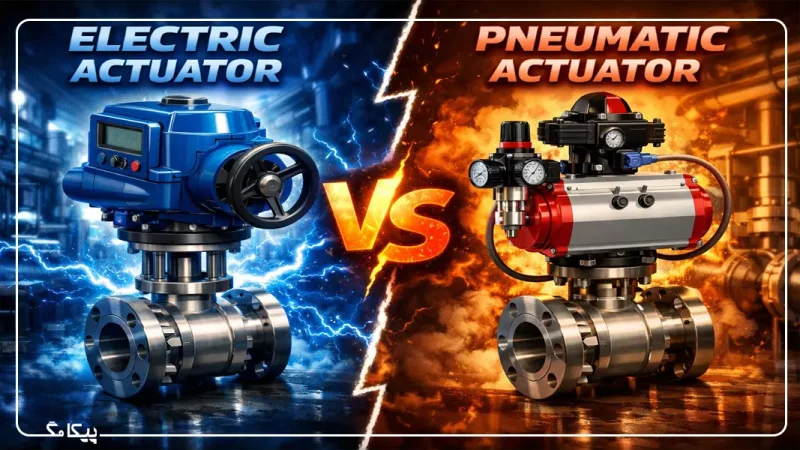

تفاوت اکچویتور برقی و پنوماتیکی

اکچویتورهای پنوماتیکی و برقی از پرکاربردترین انواع عملگرها (Actuator) در صنایع مختلف به‌ شمار می‌ روند که وظیفه‌ی اصلی آن‌ ها باز و بسته کردن و کنترل حرکت شیرآلات صنعتی است. این عملگرها به‌ عنوان تجهیزات جانبی شیرآلات، نیروی خطی یا گشتاور لازم را برای عملکرد دقیق و ایمن انواع شیرها فراهم می‌‌کنند و هر کدام مزایا و محدودیت‌های خاص خود را دارند که آن‌ها را برای کاربردهای مشخص و شرایط عملیاتی متفاوت مناسب می‌‌سازد.

در این مطلب از پیکامگ، تفاوت‌های این دو نوع عملگر، از بررسی مکانیزم‌های داخلی و نحوه‌ی تبدیل انرژی گرفته تا سرعت، دقت، هزینه‌ها و تحلیل رفتاری آن‌ها در محیط‌های خطرناک، با نگاهی دقیق و جامع پوشش داده شده است. بدین ترتیب می‌توانید متناسب با پروژه، با اطمینان کامل برای به‌کارگیری هر یک تصمیم بگیرید. برای داشتن یک دید کلی، در ابتدا در جدول زیر به مهم‌ترین تفاوت‌های اکچویتور برقی و پنوماتیکی اشاره می‌کنیم.

اکچویتور برقی چیست و عملکرد آن چگونه است؟

اکچویتور الکتریکی یا برقی، از یک موتور الکتریکی (AC یا DC) برای تولید حرکت استفاده می‌کند که در آن چرخش موتور با مکانیزم خاصی مانند پیچ ساچمه‌ای، به حرکت خطی یا دورانی تبدیل می‌شود. برای مثال با چرخش پیچ عملگر با موتور، مهره‌ی پیچ ساچمه‌ای ​​به جلو یا عقب حرکت می‌کند.

نظارت بر حرکت، معمولا توسط سیگنال‌های الکتریکی یا پروتکل‌های شبکه صورت می‌گیرد و موقعیت عملگر با تنظیم ولتاژ و جریان قابل کنترل است. این نوع عملگر برای فعالیت‌های رباتیک، کنترل دقیق شیر، تولید و کاربردهایی که به دقت بالا نیاز دارند، بهترین گزینه محسوب می‌شود.

• مزایا: دقت بالا، قابلیت برنامه‌ریزی، راندمان عالی (۸۵-۹۴ درصد)، نصب آسان (فقط نیاز به سیم‌های برق/سیگنال)، هزینه‌های بلندمدت کمتر، عملکرد تمیزتر.
• معایب: هزینه اولیه بالاتر، استحکام ذاتی کمتر نسبت به پنوماتیک، سرعت کمتر.

اکچویتور پنوماتیکی چیست و عملکرد آن چگونه است؟

اکچویتور پنوماتیکی یا بادی، به کمک انرژی هوای فشرده، برای حرکت در آوردن مجرابند شیرها یا باز و بسته کردن آن‌ها این عملگرها در اصل از یک پیستون ساده درون یک سیلندر توخالی تشکیل شده‌اند که هوای فشرده به یک سمت پیستون یا دیافراگم فشار وارد کرده و باعث حرکت شفت می‌شود. برای بازگشت یا حرکت مخالف، یا از فشار هوا در سمت دیگر (Double Acting) و یا از نیروی فنر (Single Acting) استفاده می‌شود.

بیشترین کاربرد این نوع محرک، در شیرهای سریع، اتوماسیون سنگین، صنایع نفت و گاز، مواد غذایی و آشامیدنی و جایی است که سادگی و سرعت بر دقت اولویت دارد.

• مزایا: سرعت بالا، نیروی زیاد، ساده، مقاوم، هزینه اولیه‌ی کمتر، ذاتا ایمن در برابر خرابی (برگشت فنری)، مناسب در محیط‌های خشن/انفجاری (بدون جرقه).
• معایب: راندمان انرژی پایین‌تر (۲۵-۴۰٪)، پر سروصدا، نیاز به کمپرسور و خطوط هوا، دقت کمتر، هزینه‌های عملیاتی و نگهداری بالاتر .

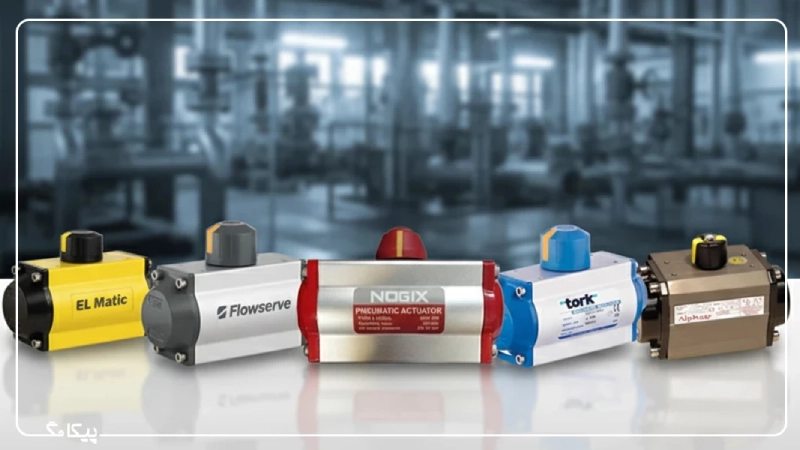

بهترین برندهای اکچویتور پنوماتیک

مقایسه اکچویتور برقی و پنوماتیکی

در این بخش تفاوت های اکچویتور برقی و پنوماتیکی را به صورت کامل توضیح می دهیم تا بتوانید درک درستی داشته باشید.

🔹تفاوت در مکانیزم عملکرد

در حالی که محرک‌های پنوماتیک به دلیل سازوکار ساده شناخته می‌شوند، محرک‌های الکتریکی با بهره‌گیری از قطعاتی نظیر موتور و پیچ ساچمه‌ای، امکان برنامه‌نویسی و کنترل دقیق‌تری را فراهم می‌کنند.

در ادامه، تفاوت‌های کلیدی این دو سیستم آورده شده است:

• ساختار و اجزا: محرک‌های پنوماتیکی طراحی جمع‌وجور و ساده‌تری دارند، اما اکچویتورهای برقی از اجزای پیچیده‌ای مانند موتور و سازوکار تبدیل نیرو از جمله بال اسکرو استفاده می‌کنند. مکانیزم انتقال نیرو در اکچویتورهای برقی می‌تواند متفاوت و شامل انواعی مانند تسمه، چرخ‌دنده، پیچ ساچمه‌ای و … باشد که بر دقت و سرعت اثر می‌گذارد؛ در مقابل، قدرت در سیستم‌های پنوماتیکی عمدتا با تعداد پیستون‌ها تغییر می‌کند.
• اشغال فضا: اگرچه خود محرک پنوماتیکی کوچک است، اما از تجهیزات جانبی برای تأمین فشار هوا استفاده می‌کند و بنابراین ممکن است نسبت به سیستم برقی فضای بیشتری اشغال کند.
• نصب و راه‌اندازی: نصب محرک‌های پنوماتیکی سریع‌تر و آسان‌تر است، در حالی که محرک‌های الکتریکی پیش از نصب به برنامه‌نویسی و تنظیمات پیچیده نیاز دارند.
• انعطاف‌پذیری حرکتی: تغییر مشخصات حرکتی در سیستم‌های پنوماتیکی پس از نصب دشوار است، اما در سیستم‌های برقی تغییر پارامترهایی مثل گشتاور و سرعت به راحتی انجام می‌شود.

🔹تفاوت در سرعت عملکرد

تفاوت اصلی در تقابل میان سرعت لحظه‌ای بالا در سیستم‌های پنوماتیک و ثبات و کنترل‌پذیری در سیستم‌های الکتریکی است. در حالی که هوا به دلیل خاصیت فیزیکی خود، امکان حرکت سریع را فراهم می‌کند، سیستم‌های الکتریکی با تکیه بر اجزای مکانیکی، دقت و پایداری را در اولویت قرار می‌دهند.

• سرعت و پایداری: محرک‌های پنوماتیکی، سرعت بسیار بالاتری دارند و باز و بسته شدن آن‌ها آنی است، اما به دلیل تراکم‌پذیری هوا، حفظ ثبات سرعت و نیرو در آن‌ها دشوار است.
• یکنواختی حرکت: محرک‌های الکتریکی ذاتا کندتر هستند، اما به دلیل کنترل دقیق بر ولتاژ، حرکت و نیروی کاملا یکنواخت و ثابتی را ارائه می‌دهند. به عبارتی دارای سرعت متوسط اما کنترل‌شده هستند.

🔹تفاوت در دقت و کنترل‌ پذیری

در اتوماسیون مدرن، دقت حرکت متناسب با نیاز، اهمیت زیادی دارد و اکچویتورهای برقی به دلیل ماهیت کنترل‌پذیر سیگنال‌های الکتریکی، کاملا از رقیب پنوماتیکی خود جلوترند.

اکچویتور برقی به‌ دلیل کنترل‌ پذیری دقیق سیگنال‌ های الکتریکی، دقت توقف و تکرارپذیری بسیار بالاتری دارد و امکان تعریف پروفیل‌‌های حرکتی پیشرفته را فراهم می‌کند. در مقابل، اکچویتور پنوماتیکی به‌علت تراکم‌پذیری هوا ذاتاً دقت کمتری دارد.

🔹تفاوت در چرخه‌ی کاری

اکچویتور پنوماتیکی برای کارکردهای متناوب و چرخه‌ های کاری بالا طراحی شده و بدون داغ شدن می‌ تواند دفعات قطع و وصل زیادی داشته باشد. اکچویتور برقی چرخه کاری محدودتری دارد و در استفاده‌ های مداوم ممکن است نیاز به زمان استراحت یا سیستم حفاظتی داشته باشد.

اکچویتور برقی: محدودیت حرارتی

موتور الکتریکی در اکچویتورهای برقی، به دلیل مقاومت سیم‌پیچ‌ها، هنگام کار گرما تولید می‌کند که اگر بیش از حد مجاز شود، عایق‌های موتور آسیب دیده و می‌سوزند.

• محدودیت: اکثر اکچویتورهای برقی استاندارد، سیکل کاری ۲۵٪ تا ۵۰٪ دارند. یعنی به ازای ۱ دقیقه کار، باید ۱ تا ۳ دقیقه استراحت کنند تا خنک شوند.
• استثنا: مدل‌های گران‌قیمت‌تر (مانند سروو موتورها یا مدل‌های با بدنه‌ی آلومینیومی بزرگ برای دفع حرارت) می‌توانند سیکل کاری ۱۰۰٪ داشته باشند، اما گران‌ترند.

اکچویتور پنوماتیکی: خستگی‌ناپذیر

اکچویتورهای پنوماتیکی، مانند الکتریکی محدودیت حرارتی ندارند بلکه چون منبع انرژی آن‌ها هوای فشرده است، جریان هوا به جای تولید گرما، به خنک ماندن قطعات داخلی کمک می‌کند.

• مزیت: این اکچویتورها دارای سیکل کاری ۱۰۰٪ هستند و می‌توانند بی‌وقفه، بدون خطر سوختن یا داغ شدن، باز و بسته شوند.
• محدودیت: تنها محدودیت آن‌ها فرسایش مکانیکی اورینگ‌ها و پکینگ‌ها در اثر اصطکاک زیاد است که با روغن‌کاری مناسب حل می‌شود.

🔹تفاوت در ایمنی و قابلیت Fail-Safe

قابلیت Fail-Safe به معنای واکنش خودکار اکچویتور در لحظه‌ی قطع ناگهانی منبع انرژی (برق یا باد) است تا سیستم را به وضعیتی امن هدایت کند.

• اکچویتور پنوماتیکی: به دلیل سادگی مکانیکی، قهرمانان Fail-Safe هستند. در مدل‌های تک‌عملگره (Spring Return)، یک فنر داخلی بسیار قوی تعبیه شده که در صورت قطع فشار هوای فشرده، به صورت خودکار و بدون نیاز به فرمان الکترونیکی، شیر را به وضعیت ایمن (کاملا بسته یا کاملا باز) برمی‌گرداند. فرآیندی که با اتکا به نیروی فیزیکی فنر، بسیار قابل اعتماد است.
• اکچویتور برقی: در حالت استاندارد، با قطع برق در آخرین وضعیت خود باقی می‌ماند (Fail-in-Place). برای دستیابی به قابلیت Fail-Safe در این مدل‌ها، نیاز به تجهیزات جانبی نظیر باتری پشتیبان (UPS)، بانک خازنی یا مکانیزم‌های پیچیده‌ی الکترومکانیکی است. مدل‌های برقی با فنر برگشتی هم وجود دارند، اما به دلیل نیاز به موتور بسیار قدرتمندتر برای غلبه بر نیروی فنر، بسیار بزرگ‌تر و گران‌تر از معادل پنوماتیکی خود هستند.

🔹تفاوت در محیط نصب و شرایط انفجاری

مقاومت فیزیکی تجهیز در برابر عوامل جوی و استانداردهای حفاظتی در محیط‌های پرخطر هم برای انتخاب نوع عملگر اهمیت دارد.

اکچویتور پنوماتیکی به‌ دلیل نداشتن جرقه‌ی الکتریکی، گزینه‌‌ای ایمن و ایده‌‌آل برای محیط‌‌های انفجاری است. اما اکچویتور برقی تنها در صورت استفاده از مدل‌‌های Explosion Proof در این محیط‌ها قابل نصب است و به‌ طور معمول محدودیت بیشتری دارد.

🔹تفاوت در گشتاور و ابعاد

در انتخاب میان اکچویتور برقی و پنوماتیک، نسبت قدرت (گشتاور) به سایز هم اهمیت دارد، به ویژه زمانی که محدودیت فضا وجود دارد یا به گشتاورهای بسیار زیاد نیاز است.

اکچویتور پنوماتیکی در مقایسه با برقی، گشتاور بالاتری را در ابعاد کوچک‌تر تولید می‌کند و برای شیرهای صنعتی بزرگ مناسب‌‌تر است. در مقابل، اکچویتور برقی برای رسیدن به گشتاور مشابه، ابعاد بزرگ‌تر و حجیم‌تری دارد اما دقت کنترلی بالاتری ارائه می‌دهد.

🔹تفاوت در هزینه‌های خرید و نگهداری

برای انتخاب و خرید اکچویتور در مدل مناسب، نمی‌توان بودجه و هزینه را نادیده گرفت. اما از سویی در تحلیل هزینه‌ها نباید تنها قیمت کالا را در نظر گرفت، بلکه باید به هزینه‌ی کلی مالکیت (TCO) در طول عمر مفید دستگاه توجه کرد.

• هزینه‌های اولیه و خرید: اگر اولویت صرفه‌جویی در بودجه‌ی ابتدایی پروژه است، اکچویتورهای پنوماتیکی با قیمت خرید بسیار پایین‌تر برنده هستند. اما اکچویتورهای برقی به دلیل پیچیدگی موتور، گیربکس و بردهای کنترلی، هزینه‌ی اولیه بالاتری را تحمیل می‌کنند. با این حال، باید هزینه‌ی نصب خطوط هوای فشرده و نگهداری کمپرسور را هم به عنوان هزینه‌های پنهان سیستم‌های پنوماتیک در نظر گرفت.
• هزینه‌های عملیاتی و راندمان انرژی: در بلندمدت، اکچویتورهای برقی به دلیل راندمان بسیار بالا (حدود ۸۰٪) اولویت دارند. در مقابل، راندمان اکچویتورهای پنوماتیکی تنها بین ۱۰ تا ۲۵٪ است و بخش بزرگی از انرژی در سیستم‌های پنوماتیک صرف فعالیت مداوم کمپرسور و جبران نشتی‌های هوا می‌شود. بنابراین چون کنترل ولتاژ و جریان بسیار ارزان‌تر از تولید و انتقال هوای فشرده است، هزینه‌ی برق مصرفی در مدل‌های برقی به مراتب کمتر خواهد بود.
• تعمیرات و نگهداری (Maintenance): اگر به دنبال سیستمی با کمترین نیاز به مراقبت هستید، اکچویتور برقی گزینه‌ای ایده‌آل است. این دستگاه‌ها به دلیل اجزای کمتر و اصطکاک پایین یاتاقان‌ها، تقریبا بدون نیاز به تعمیر و نگهداری (Maintenance-free) تلقی می‌شوند و تنها به گریس‌کاری دوره‌ای نیاز دارند.
  در مقابل، سیستم‌های پنوماتیکی به رسیدگی پیوسته نیاز دارند؛ برای مثال نشتی هوا با فرسودگی آب‌بندها (Seals) هم هزینه‌ی تولید انرژی را بالا می‌برد و هم از دقت و نیروی محرک می‌کاهد. علاوه بر اکچویتور، تجهیزات جانبی شامل کمپرسور، فیلترها، روغن‌زن‌ها، شیرهای برقی و لوله‌کشی‌ها هم نیاز به تعمیر و نگهداری جداگانه دارند.

🔹تفاوت در مصرف انرژی و راندمان

• اکچویتورهای برقی: بزرگ‌ترین مزیت محرک‌های الکتریکی در بحث پایداری، راندمان بسیار بالای آن‌هاست. این تجهیزات با راندمان حدود ۸۰ درصد فعالیت می‌کنند. چون تبدیل انرژی الکتریکی به مکانیکی در این دستگاه‌ها با کمترین اتلاف حرارتی و اصطکاکی انجام می‌شود، تقریبا بخش عمده‌ی انرژی مصرفی مستقیما به کار مفید تبدیل می‌شود. علاوه بر این، تنها در زمان حرکت انرژی مصرف می‌کنند و در حالت سکون، مصرف انرژی آن‌ها بسیار ناچیز است.
• اکچویتورهای پنوماتیک: در مقابل، محرک‌های پنوماتیکی یکی از کم‌بازده‌ترین تجهیزات صنعتی از نظر انرژی هستند. راندمان این سیستم‌ها تنها بین ۱۰ تا ۲۵ درصد است که حتی از سیستم‌های هیدرولیک (با راندمان حدود ۴۰ درصد) هم به مراتب کمتر است. بخش بزرگی از انرژی در فرآیند فشرده‌سازی هوا در کمپرسور به صورت گرما تلف می‌شود. وجود نشتی‌های ریز در خطوط لوله‌کشی، اتصالات و شیرهای برقی هم باعث می‌شود که کمپرسور حتی در زمان فعالیت نداشتن اکچویتورها، برای حفظ فشار شبکه، برق مصرف کند.

اکچویتور برقی بخریم یا پنوماتیکی؟

در نهایت، پس از بررسی این تفاوت‌ها، پرسش اصلی این است که کدام گزینه برای پروژه‌ی شما مناسب‌تر است؟ پاسخ به این سوال بستگی به اولویت‌های فنی و اقتصادی شما دارد. بنابراین برای تصمیم‌گیری سریع، از مسیر زیر استفاده کنید.

یکی از نخستین مواردی که باید به آن توجه کنید، شرایط محیطی پروژه است. اگر محیط مستعد انفجار دارید، تا جای ممکن باید از اکچویتورهای پنوماتیکی استفاده کنید که بسیار ایمن هستند.

در ادامه به راهنمای زیر برای انتخاب میان اکچویتور پنوماتیکی یا اکچویتور برقی توجه داشته باشید.

🔹اکچویتور برقی بخرید اگر:

• دقت پوزیشنینگ اولویت دارد: در بسیاری از فرآیندها، شیر نباید فقط باز یا بسته باشد؛ بلکه باید دقیقا در نقطه‌ای قرار بگیرد که دبی عبوری سیال کنترل شود. اکچویتور برقی به دلیل بهره‌گیری از استپر موتور یا سروو موتور، می‌تواند زاویه‌ی چرخش را به دقت کنترل کند.
• زیرساخت هوای فشرده ندارید: نصب یک کمپرسور، مخزن هوا، تله‌ی آب‌گیر و خشک‌کن، هزینه‌ی بسیار زیادی دارد. اگر در کارگاه یا سایت کوچک خود زیرساخت لازم را ندارید، خرید اکچویتور برقی (حتی با قیمت بالاتر) بسیار به‌صرفه‌تر از راه‌اندازی کل شبکه‌ی هوای فشرده است.
• فاصله از مرکز کنترل زیاد است: انتقال هوای فشرده در فواصل طولانی (مثلا ۵۰۰ متر) باعث افت فشار شدید و کاهش سرعت عملکرد می‌شود. از طرفی لوله‌کشی استیل یا مسی گران‌قیمت است. در مقابل، کشیدن یک کابل برق برای مسافت‌های طولانی نه تنها ارزان است، بلکه سیگنال فرمان در آن با سرعت نور و تقریبا بدون افت کیفیت منتقل می‌شود.
• به دنبال بهره‌وری انرژی هستید: اکچویتور برقی فقط وقتی که حرکت می‌کند، باتری مصرف می‌کند. اما موتور سیستم پنوماتیک همیشه روشن است چون حتی اگر شیری باز و بسته نشود، کمپرسور باید پیوسته فشار مخزن را حفظ کند. بنابراین برای کاهش هزینه‌های برق، سیستم الکتریکی گزینه‌ی بهتری است.
• نصب و نگهداری آسان می‌خواهید: در سیستم برقی، شما با یک کابل روبه‌رو هستید. اما در پنوماتیک، باید فیلتر رگلاتور را سرویس کنید، وجود روغن در سیستم را بررسی کنید و با نشتی‌های هوا سروکار داشته باشید. بنابراین اکچویتور برقی با حذف قطعات مکانیکی پیچیده، نگهداری آسان‌تری دارد.

🔹اکچویتور پنوماتیکی بخرید اگر:

• در محیط‌های خطرناک و انفجاری کار می‌کنید: الکتریسیته در محیط‌های دارای بخارات بنزین یا گاز، مثل یک بمب ساعتی است. کوچک‌ترین جرقه در کلیدهای حد (Limit Switch) اکچویتور برقی می‌تواند باعث انفجار شود. در پنوماتیک اما چون جریان برق به شیر نمی‌رود و همه چیز با فشار باد جابه‌جا می‌شود، ذاتا خطر جرقه حذف شده است و می‌توان آن را در قلب واحد پتروشیمی نصب کرد.
• نیاز به باز و بسته شدن سریع دارید: در مواقع اضطراری، هر ثانیه حیاتی است. حرکت اکچویتورهای برقی به دلیل داشتن چرخ‌دنده‌های زیاد، زمان‌بر است (مثلا ۱۰ تا ۳۰ ثانیه). اما در پنوماتیک، با تخلیه‌ی ناگهانی هوا، شیر می‌تواند در کمتر از ۱ ثانیه تغییر وضعیت دهد. این ویژگی برای سیستم‌های قطع اضطراری (Shut-off) ضروری است.
• قابلیت Fail-Safe مدنظر است: تصور کنید برق کل کارخانه قطع شود. در این لحظه، اگر یک شیر گاز باز بماند فاجعه رخ می‌دهد. اکچویتور پنوماتیک تک‌عملگره با یک فنر داخلی غول‌پیکر طراحی شده که به محض قطع باد، با نیروی فیزیکی فنر، شیر را می‌بندد. این مکانیزم هیچ‌گاه مختل نمی‌شود و به باتری هم نیاز ندارد.
• تجهیز در معرض حرارت زیاد است: بردهای الکترونیکی و خازن‌ها در دمای بالای ۵۰ یا ۶۰ درجه سانتی‌گراد ذوب یا نیم‌سوز می‌شوند. اما سیلندر و پیستون فلزی اکچویتور پنوماتیک می‌تواند در کنار کوره‌ها یا محیط‌های بسیار داغ بدون مشکل کار کند؛ چون باد ورودی، خودش به عنوان خنک‌کننده هم عمل می‌کند.
• تعداد شیرها زیاد و بودجه‌ی اولیه محدود است: اگر در یک تصفیه‌خانه ۲۰۰ عدد شیر دارید، اختلاف قیمت بین مدل برقی و پنوماتیکی می‌تواند به چندین میلیارد تومان برسد. در تعداد بالا، خرید اکچویتور پنوماتیک بسیار ارزان‌تر تمام می‌شود، به شرطی که هزینه‌ی یک کمپرسور مرکزی را بین این ۲۰۰ شیر تقسیم کنید.

🔹مثال‌های صنعتی ملموس

• صنایع دارویی/غذایی: در فعالیت‌های دارویی و غذایی، دوزینگ (اندازه‌گیری دقیق مواد) اهمیت زیادی دارد. مثلا برای پر کردن بطری‌های شربت، شیر باید دقیقا در لحظه‌ی لازم و با زاویه‌ی مشخص بسته شود تا قطره‌ای هدر نرود. از طرفی اکچویتور برقی به دلیل نداشتن سیال و نیاز به آب‌بندی و قابلیت استریل بهتر، در این صنایع اولویت بیشتری دارد.
• پالایشگاه و صنایع شیمیایی: در محیطی که بوی گاز می‌آید، امنیت حرف اول را می‌زند. بنابراین اکچویتورهای پنوماتیک فنردار (Spring Return) در اینجا نصب می‌شوند تا اگر برق یا هوا قطع شد، فنرها سریعا شیرهای مواد مشتعل را ببندند و جلوی آتش‌سوزی را بگیرند.
• سیستم‌های آب و فاضلاب: شیرهای پروانه‌ای بزرگی که روی لوله‌های اصلی شهر قرار دارند، معمولا دیر به دیر باز و بسته می‌شوند. بدین ترتیب اگر دسترسی به برق شهری در آن نقطه راحت‌تر باشد، از اکچویتور برقی استفاده می‌شود تا هزینه‌ی احداث ایستگاه هوای فشرده در بیابان یا خیابان حذف شود.
