انتخاب شیر مناسب برای یک خط لوله فقط به قیمت یا اندازه اتصال محدود نمی شود. نوع سیال، فشار و دمای کاری، تعداد دفعات باز و بسته شدن و روش کنترل شیر، همه روی نتیجه نهایی اثر می گذارند. تفاوت بال ولو و پلاگ ولو در نوع عضو مسدود کنندگی و نحوه آب بندی آنهاست. بال ولو از یک توپی سوراخ دار استفاده می کند و برای قطع و وصل سریع و کاربردهای فشار و دمای بالا مناسب تر است؛ پلاگ ولو با پلاگ استوانه ای یا مخروطی، در خطوط حاوی سیالات کثیف، لجن و اسلاری مزیت بیشتری دارد. پیش از خرید بال ولو یا پلاگ ولو، بهتر است این دو شیر را از نظر ساختار، آب بندی، کاربرد و هزینه نگهداری کنار هم بگذارید. در ادامه این مقایسه را به صورت فنی و کاربردی انجام می دهیم.
پیکاتک مجموعه ای از شیرآلات و تجهیزات مورد استفاده در خطوط فرایندی و تاسیسات را ارائه می کند؛ در انتخاب هر شیر صنعتی، مشخصاتی مانند نوع سیال، فشار، دما، جنس بدنه و نوع اتصال باید متناسب با شرایط پروژه بررسی شوند.

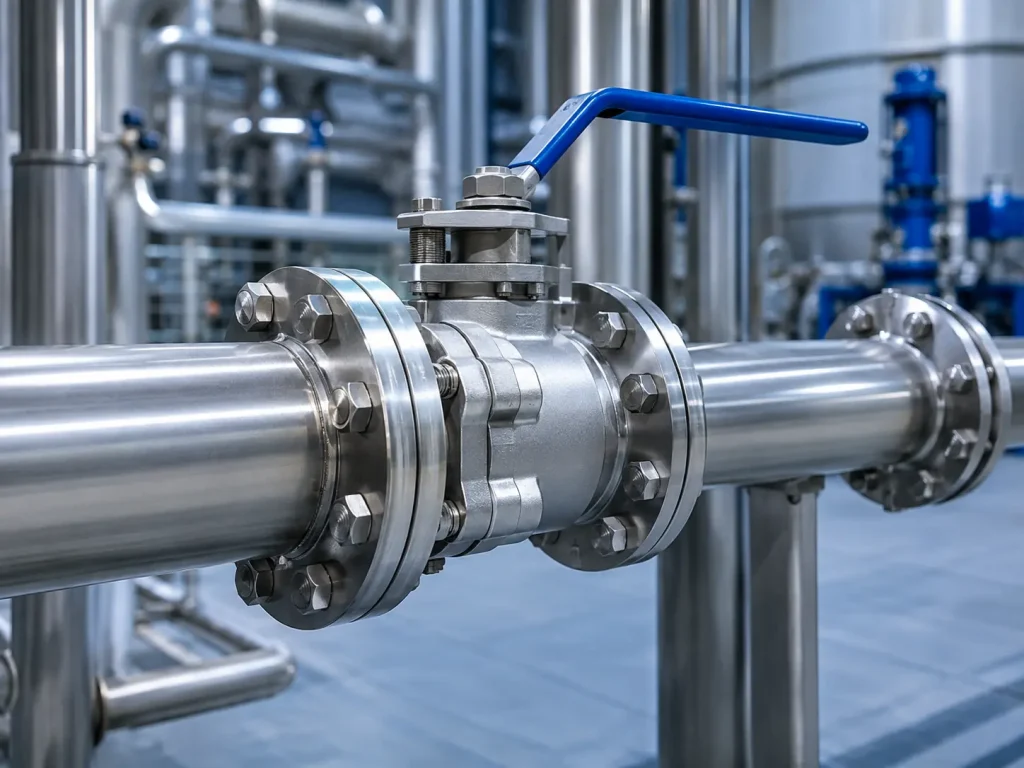

بال ولو (شیر توپی) چیست؟
بال ولو (Ball Valve) یکی از پرکاربردترین شیرهای صنعتی برای قطع و وصل جریان است. عضو مسدود کننده آن یک توپ یا گوی با مجرای عبور سیال است که با چرخش ۹۰ درجه، مسیر جریان را باز یا مسدود می کند.
اجزای اصلی بال ولو
- بدنه: محفظه اصلی شیر
- توپ (Ball): عضو کروی مسدود کننده با مجرای عبور
- سیت (Seat): سطح اطراف توپ که آب بندی را انجام می دهد
- استم: حرکت چرخشی عملگر را به توپ منتقل می کند
- دسته یا اکچویتور: برای باز و بسته کردن شیر
- سیلها: جلوگیری از نشت سیال از محل استم
طراحی مجرای توپ در عملکرد شیر نقش دارد. در Full Port Ball Valve قطر مجرا به قطر داخلی خط نزدیک تر است و افت فشار کمتری ایجاد می شود؛ در Reduced Bore مسیر عبور کوچک تر است اما شیر معمولا اقتصادی تر می شود. در سایزهای بزرگ تر نیز از طراحی های Floating Ball و Trunnion Mounted استفاده می شود که تفاوتشان در نحوه پشتیبانی توپ و تحمل فشار است.
با چرخش ۹۰ درجه ای استم، توپ می چرخد و بخش توپر آن مقابل مسیر جریان قرار می گیرد. همین سادگی حرکت باعث شده بال ولو برای کاربردهایی که هدف اصلی شان قطع و وصل سریع جریان است، انتخاب رایجی باشد. این شیر هم به صورت دستی و هم با اکچویتور پنوماتیک، الکتریکی یا هیدرولیکی قابل کنترل است و به همین دلیل در سیستم های اتوماسیون و کنترل از راه دور نیز کاربرد دارد.

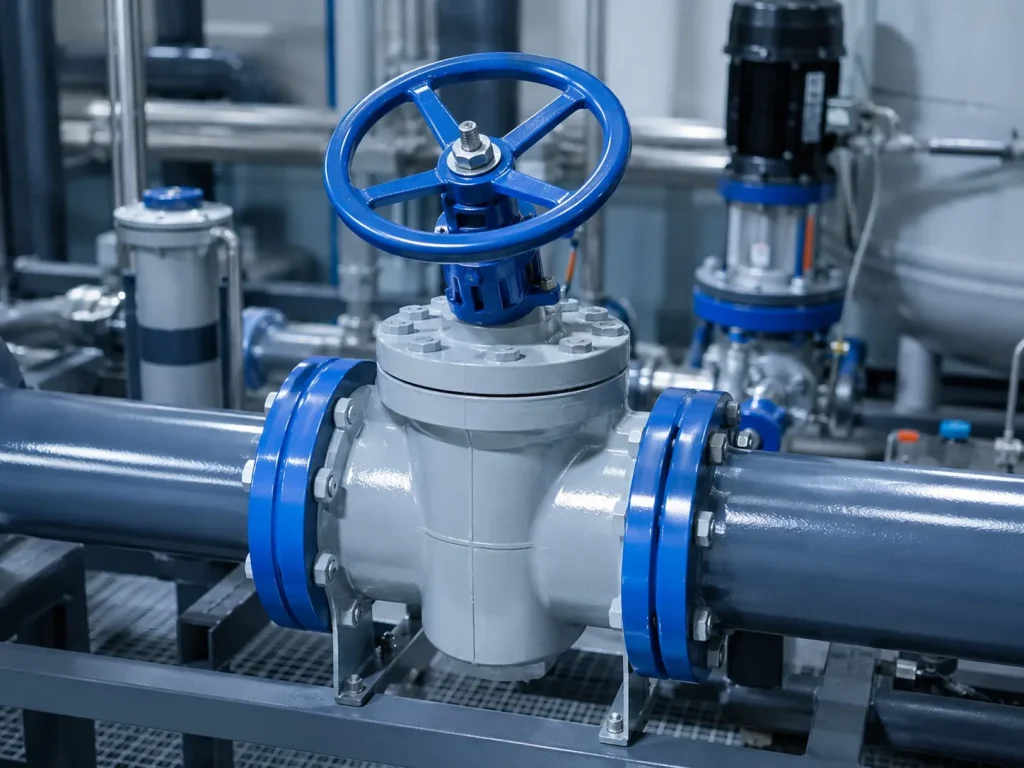

پلاگ ولو (شیر سماوری) چیست؟
پلاگ ولو (Plug Valve) نیز یک شیر ربع گرد است، اما عضو اصلی آن یک پلاگ استوانه ای یا مخروطی سوراخ دار است. از نظر نحوه عملکرد شباهت زیادی به بال ولو دارد؛ تفاوت جدی در شکل عضو مسدود کننده و نحوه تماس آن با سیت است.
اجزای اصلی پلاگ ولو
- بدنه: محفظه اصلی شیر
- پلاگ: عضو مسدود کننده سوراخ دار
- سیت یا سطح آب بندی: ناحیه تماس پلاگ و بدنه
- استم: انتقال نیروی چرخشی به پلاگ
- دسته یا اکچویتور: برای تغییر وضعیت شیر
در بسیاری از طراحی های پلاگ ولو، تماس نسبتا گسترده ای بین پلاگ و بدنه وجود دارد؛ همین موضوع آب بندی مناسبی ایجاد می کند اما اصطکاک و گشتاور مورد نیاز برای چرخاندن شیر را هم بالا می برد. برای کاهش این اصطکاک، در Lubricated Plug Valve از تزریق روان کننده استفاده می شود؛ در Non-lubricated Plug Valve آب بندی طوری طراحی شده که به روان کاری دوره ای وابسته نباشد.
طراحی های Full Port پلاگ ولو مسیر عبور تقریبا مستقیمی ایجاد می کنند که برای عبور سیالات حاوی ذرات جامد یا مواد غلیظ اهمیت دارد.

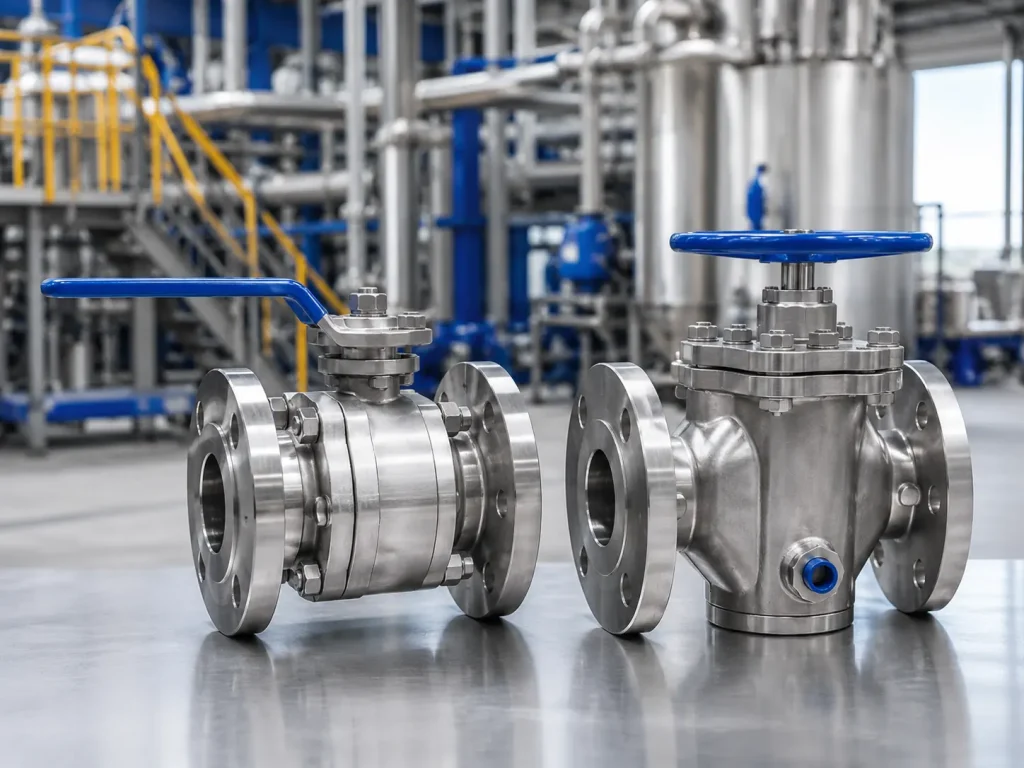

تفاوت بال ولو و پلاگ ولو در یک نگاه
| پارامتر | بال ولو | پلاگ ولو |
|---|---|---|
| عضو مسدود کننده | توپی کروی با سوراخ عبور | پلاگ استوانه ای یا مخروطی |
| سطح تماس و آب بندی | تماس نقطه ای توپ با سیت | تماس گسترده پلاگ با بدنه |
| گشتاور عملکرد | معمولاً کمتر | معمولا بیشتر (اصطکاک بالاتر) |
| مقاومت در فشار/دمای بالا | گزینه رایج، بسته به طراحی | ممکن، اما وابسته به مدل و متریال |
| نگهداری | توجه به سیت و آب بندها | در مدل لوبریکانت، روان کاری دوره ای لازم است |
| طول عمر | معمولا بیشتر | کمتر (تماس دائم پلاگ با سیال) |
| هزینه اولیه | معمولا بالاتر | معمولا اقتصادی تر |
| اتوماسیون | اکچویتور کوچک تر کافی است | معمولا به اکچویتور قوی تری نیاز دارد |
| سیالات حاوی ذرات جامد | نیازمند انتخاب دقیق مدل | برخی طراحی ها برای لجن و اسلاری مناسب ترند |
| کاربرد شاخص | نفت و گاز، آب، پتروشیمی | آب و فاضلاب، اسلاری، مواد شیمیایی |
بال ولو معمولا وقتی انتخاب جذابی است که سرعت عملکرد، قطع جریان مطمئن و اتوماسیون در اولویت باشد. پلاگ ولو در کاربردهایی که مسیر عبور کامل یا تحمل سیالات حاوی ذرات جامد اهمیت دارد، می تواند گزینه بهتری باشد.
تفاوت آب بندی و گشتاور: چرا این دو شیر رفتار متفاوتی دارند؟
شکل عضو مسدود کننده مستقیما روی نحوه آب بندی و نیروی لازم برای چرخاندن شیر اثر می گذارد. در بال ولو، توپ بین دو سیت قرار می گیرد و تماس آن با سطح آب بندی نسبتا محدود است. همین تماس کم، حرکت چرخشی توپ را روان تر می کند و گشتاور مورد نیاز را در بسیاری از مدل ها پایین نگه می دارد (یکی از دلایلی که بال ولو برای اتوماسیون با اکچویتورهای کوچک تر مناسب است.)
در پلاگ ولو، سطح تماس پلاگ با بدنه بزرگ تر است. این تماس گسترده به آب بندی محکم تری منجر می شود، اما اصطکاک بیشتری هم ایجاد می کند؛ در نتیجه گشتاور مورد نیاز برای باز و بسته کردن شیر، به ویژه در سایزهای بزرگ، بالاتر می رود.
هر دو شیر در اصل برای On/Off Service طراحی شده اند، یعنی برای باز یا بسته کردن کامل مسیر، نه تنظیم مداوم دبی. استفاده از آن ها برای کنترل جریان تنها زمانی توصیه می شود که مدل خاص و مشخصات سازنده چنین کاربردی را پشتیبانی کند.
کدام یک برای فشار و دمای بالا مناسب تر است؟
در سرویس های پرفشار و دمای بالا، بال ولو به طور کلی گزینه رایج تری است. مدل های Trunnion Mounted با تکیه گاه دادن به توپ، بار وارد به سیت ها را بهتر مدیریت می کنند و همین ویژگی آن ها را برای سایزهای بزرگ و خطوط پرفشار نفت و گاز مناسب کرده است. در سیستم های ایمنی که قطع سریع جریان اهمیت دارد نیز بال ولو انتخاب پرکاربردی است.
این به معنای نامناسب بودن پلاگ ولو برای فشار و دمای بالا نیست؛ مدل های صنعتی آن هم برای سرویس های مشخصی طراحی می شوند. اما در عمل، برای یک خط پرفشار یا پردما، کلاس فشاری، دمای طراحی و جنس سیت هر مدل باید با کاتالوگ سازنده تطبیق داده شود.
انواع بال ولو و پلاگ ولو
انواع بال ولو
- فولپورت (Full Port): مجرای عبور نزدیک به قطر داخلی خط، افت فشار پایین، مناسب عبور پیگ
- ردیوسبور (Reduced Bore): مسیر عبور کوچک تر، اندازه و هزینه کمتر
- شناور (Floating Ball): توپ تحت فشار سیال روی سیت پایین دست می نشیند و آب بندی می کند
- ترنیون (Trunnion Mounted): توپ با محورهای نگهدارنده پشتیبانی می شود؛ مناسب سایزهای بزرگ و فشار بالا
- ویپورت (V-Port): مجرای V شکل برای کاربردهای کنترلی تر، نه صرفا قطع و وصل
انواع پلاگ ولو
- لوبریکانت: روان کننده اصطکاک بین پلاگ و سیت را کاهش می دهد
- غیر لوبریکانت: آب بندی به روان کاری دوره ای وابسته نیست
- تفلونی (PTFE-lined): مقاومت شیمیایی بالا، مناسب سرویس های خورنده (با توجه به محدوده دمایی مجاز PTFE)
انتخاب میان این مدل ها باید بر اساس فشار، دما، نوع سیال، میزان ذرات جامد، اندازه خط و تعداد دفعات عملکرد انجام شود؛ به همین دلیل هنگام خرید بال ولو یا پلاگ ولو، بررسی کاتالوگ فنی مدل موردنظر اهمیت بیشتری از انتخاب صرفا بر اساس نام شیر دارد.
کاربرد بال ولو و پلاگ ولو در صنعت
خطوط گاز: بال ولو به دلیل سرعت عملکرد و قابلیت آب بندی مناسب، گزینه رایج این خطوط است؛ در سرویس های پرفشار نیز مدل های تراننیون کاربرد دارند.
خطوط آب: هر دو شیر قابل استفاده اند. بال ولو برای سایزهای کوچک و متوسط رایج تر است؛ پلاگ ولو در طراحی هایی که مسیر عبور بزرگ لازم است، گزینه قابل بررسی است.
فاضلاب، لجن و اسلاری: طراحی داخلی شیر اینجا اهمیت بیشتری پیدا می کند. پلاگ ولوهای فول پورت به دلیل مسیر عبور مناسب، معمولا برای این سرویس ها ترجیح داده می شوند؛ هرچند سایش و خورندگی سیال باید در انتخاب متریال لحاظ شود.
خطوط بخار: دمای بالا انتخاب را حساس تر می کند. بال ولوهای مناسب سرویس بخار قابل استفاده اند، مشروط به تطابق سیت و متریال با دمای خط.
نفت، گاز و پتروشیمی: بال ولو برای قطع سریع و اتوماسیون در بسیاری از خطوط فرایندی رایج است؛ پلاگ ولو در سرویس های حاوی ذرات جامد یا موادی که به مسیر عبور کامل نیاز دارند، کاربرد پیدا می کند.
هزینه، نگهداری و طول عمر: کدام در بلندمدت مقرون به صرفه تر است؟
قیمت خرید تنها بخشی از هزینه واقعی یک شیر است. پلاگ ولو معمولا هزینه اولیه پایین تری دارد، اما روان کاری و تعویض قطعات در طول زمان می تواند هزینه کل را بالا ببرد. قیمت بال ولو ممکن است در ابتدا گران تر باشد، اما اگر متناسب با شرایط پروژه انتخاب شود، معمولا تعمیرات کمتری می طلبد. برای مقایسه واقعی، بهتر است هزینه کل مالکیت (TCO) را در نظر بگیرید، نه فقط قیمت خرید:
| عامل هزینه | نکته مهم |
|---|---|
| قیمت خرید | فقط هزینه اولیه را نشان می دهد |
| اکچویتور | گشتاور مورد نیاز شیر، اندازه و هزینه عملگر را تعیین می کند |
| نگهداری | نوع سیت و نیاز به روان کاری اهمیت دارد |
| قطعات یدکی | دسترسی و قیمت سیت و آب بندها را بررسی کنید |
| توقف خط | خرابی شیر در سرویس های حساس هزینه بر است |
طول عمر شیر به کیفیت ساخت، تعداد دفعات عملکرد و تطابق مدل با شرایط سرویس بستگی دارد. ارزان ترین شیر همیشه اقتصادی ترین انتخاب نیست؛ اگر گشتاور شیر با اکچویتور هماهنگ نباشد یا مدل با شرایط خط مطابقت نداشته باشد، هزینه تعمیر و توقف خط به راحتی از اختلاف قیمت اولیه پیشی می گیرد.

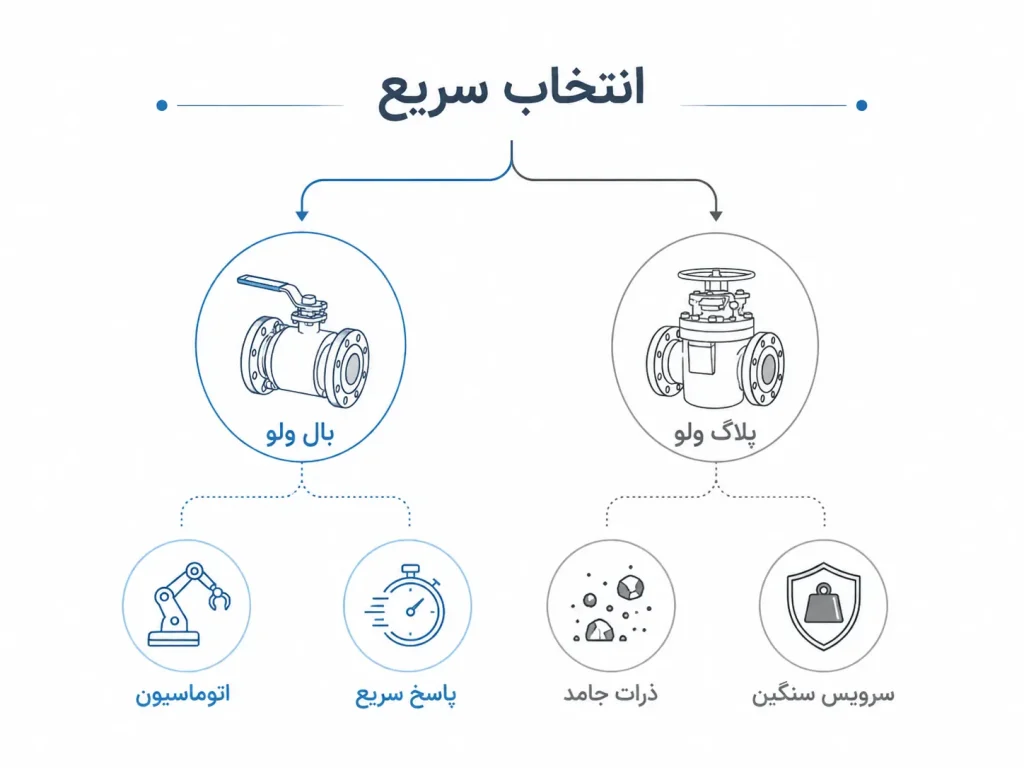

کدام یک را انتخاب کنیم؟
برای تصمیم گیری سریع، این چهار عامل را بررسی کنید:
- فشار و دما: برای خطوط پرفشار یا دمای بالا، مشخصات فنی مدل را با کلاس فشاری خط تطبیق دهید.
- نوع سیال: برای گاز، نفت و آب معمولا بال ولو؛ برای لجن، اسلاری و ذرات جامد معمولا پلاگ ولوهای فول پورت مناسب ترند.
- فرکانس عملکرد و اتوماسیون: برای باز و بسته شدن مکرر یا کنترل از راه دور، گشتاور کمتر بال ولو معمولا مزیت محسوب می شود.
- بودجه بلند مدت: فقط قیمت خرید را مقایسه نکنید؛ هزینه اکچویتور، نگهداری و قطعات یدکی را هم در نظر بگیرید.
اگر مشخصات فنی خط خود را در اختیار دارید، می توانید مدل های بال ولو و پلاگ ولو موجود در پیکاتک را بر همین اساس بررسی و مدل مناسب پروژه را انتخاب کنید.
جمع بندی
تفاوت بال ولو و پلاگ ولو فقط به شکل توپ و پلاگ محدود نمی شود؛ نوع آب بندی، گشتاور، شرایط سیال، فشار و دما و هزینه نگهداری هم در انتخاب نقش دارند. بال ولو در خطوط گاز، نفت و بسیاری از سرویس های فرایندی گزینه رایجی است؛ پلاگ ولو برای سیالات حاوی ذرات، لجن و اسلاری یا سرویس های خاص می تواند انتخاب بهتری باشد. بهترین شیر آن نیست که قیمت پایین تری دارد، بلکه مدلی است که با شرایط واقعی خط و الزامات بهره برداری بیشترین تطابق را داشته باشد.
سوالات متداول
تفاوت اصلی به عضو مسدود کننده برمی گردد: بال ولو از توپ کروی سوراخ دار و پلاگ ولو از پلاگ استوانه ای یا مخروطی استفاده می کند. این تفاوت روی آب بندی، گشتاور و کاربرد نهایی شیر اثر می گذارد.
پلاگ ولو به دلیل سطح تماس گسترده تر پلاگ، معمولا آب بندی محکم تری ایجاد می کند؛ اما بال ولو هم در مدل های مناسب، قطع جریان کاملا مطمئنی دارد. انتخاب نهایی به مدل و شرایط سرویس بستگی دارد.
بال ولوها در کلاس های فشاری مختلف تولید می شوند. مدل های ترنیون معمولا برای سایزهای بزرگ و سرویس های پرفشار، از جمله خطوط نفت و گاز، استفاده می شوند.
در مدل های لوبریکانت، تامین و بررسی روان کننده بخشی از نگهداری دوره ای است. در مدل های غیر لوبریکانت این نیاز کمتر است، اما وضعیت لاینر باید بررسی شود.
بال ولو به دلیل گشتاور پایین تر، معمولا به اکچویتور کوچک تری نیاز دارد و برای اتوماسیون گزینه اقتصادی تری است. پلاگ ولو هم قابل اتوماسیون است، اما اکچویتور قوی تری می طلبد.
