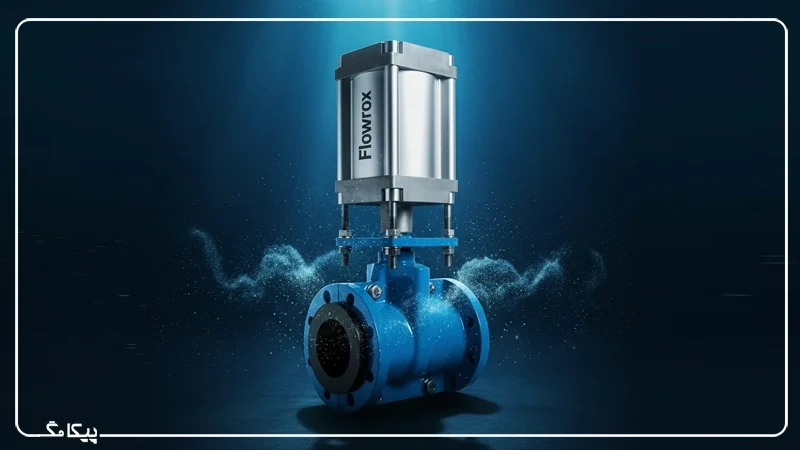

پینچ ولو چیست و چه کاربردی دارد؟

در صنایع فرایندی، یکی از بزرگ‌ترین چالش‌ها کنترل سیالات ساینده، دوغابی، خورنده یا حاوی ذرات جامد است. بسیاری از شیرآلات صنعتی متداول مانند گلوب ولو، بال ولو یا شیر پروانه ای در چنین شرایطی دچار سایش شدید، نشتی یا خرابی زودهنگام می‌شوند؛ زیرا قطعات متحرک آن‌ ها در تماس مستقیم با سیال خورنده قرار دارد.

در این میان، پینچ ولو (Pinch Valve) به‌ عنوان یک راه‌ حل تخصصی و قابل اعتماد شناخته می‌ شود؛ شیری که با طراحی ساده اما هوشمندانه، تماس مستقیم قطعات فلزی با سیال را حذف می‌ کند. پینچ ولو شیری است که با فشردن یک غلاف انعطاف‌پذیر، جریان سیال را قطع یا تنظیم می‌کند. چون سیال معمولاً فقط با سطح داخلی اسلیو تماس دارد، این شیر برای سیالات ساینده، خورنده، دوغابی و حاوی ذرات جامد مناسب است؛ اما دما، فشار و جنس اسلیو باید قبل از انتخاب بررسی شود.

در این مقاله جامع، به بررسی کامل پینچ ولو، نحوه عملکرد، اجزا، انواع، مزایا، معایب و کاربردهای آن می‌ پردازیم تا راهنمای کاملی برای متخصصان صنعت و خریداران داشته باشیم.

فروشگاه اینترنتی پیکاتک، تخصصی‌ترین مرجع تامین تجهیزات ابزار دقیق و شیرآلات صنعتی، انواع پینچ ولو را با کیفیت بالا و قیمت رقابتی ارائه می‌دهد. برای استعلام قیمت، مشاوره تخصصی و خرید مطمئن، هم‌ اکنون با کارشناسان فروش ما تماس بگیرید و بهترین گزینه متناسب با نیاز خود را انتخاب کنید.

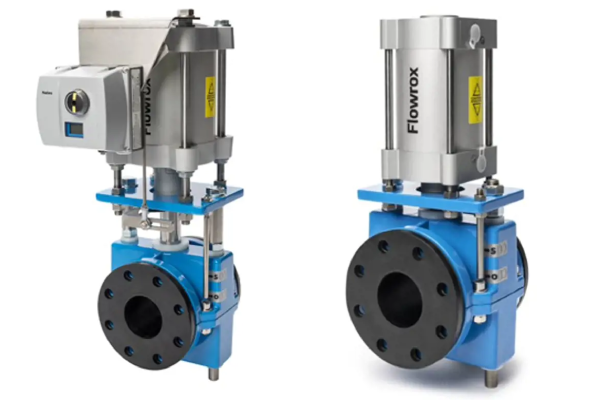

پینچ ولو چیست؟

پینچ ولو که در زبان فارسی گاهی با نام‌ های “شیر پینچ”، “شیر لوله ای” یا “شیر گیره‌ای” نیز شناخته می‌ شود، نوعی شیر صنعتی با حرکت خطی (Linear Action) است که برای قطع و وصل کامل (On/Off) و همچنین تنظیم و کنترل جریان سیالات (Throttling) مورد استفاده قرار می‌ گیرد.

ویژگی منحصر‌به‌فرد و متمایزکننده پینچ ولو نسبت به سایر شیرآلات صنعتی، طراحی بدون مانع (Full-Bore یا Full-Port) آن است. در این شیر، هیچ قطعه مکانیکی متحرکی (مانند دیسک، توپی یا پلاگ) در مسیر عبور سیال وجود ندارد. به جای آن، از یک غلاف یا لوله لاستیکی انعطاف‌ پذیر (به نام اسلیو Sleeve) استفاده می‌ شود که در داخل بدنه شیر قرار گرفته است.

نام این شیر از کلمه انگلیسی “Pinch” به معنای “نیشگون گرفتن” یا “فشردن” گرفته شده است؛ زیرا مکانیزم اصلی آن بر پایه فشرده شدن این غلاف لاستیکی برای مسدود کردن مسیر جریان استوار است. این طراحی هوشمندانه باعث می‌ شود که سیال تنها با بخش داخلی لاستیک در تماس باشد و هیچ‌ گاه با بدنه فلزی یا قطعات مکانیکی شیر برخورد نکند. به همین دلیل پینچ ولوها در بسیاری از کاربردهای مربوط به سیالات خورنده، ساینده، دوغابی یا حاوی ذرات جامد گزینه مناسبی هستند؛ بااین‌حال، انتخاب آن‌ها باید بر اساس جنس و سازگاری شیمیایی اسلیو، فشار، دما و روش نصب انجام شود.

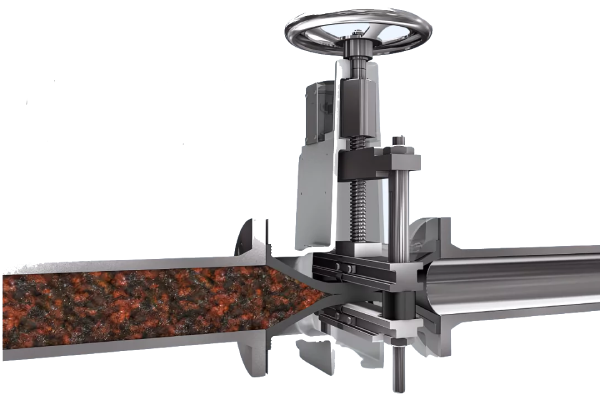

پینچ ولو چگونه کار می کند؟

مکانیزم عملکرد پینچ ولو یکی از ساده‌ ترین و در عین حال قابل‌ اعتمادترین مکانیزم‌ ها در میان شیرآلات صنعتی است. در این تجهیز، یک آستر یا لاینر انعطاف‌پذیر (معمولاً از جنس لاستیک یا الاستومرهای مقاوم) قرار دارد که خود مسیر عبور سیال را تشکیل می‌ دهد. زمانی که شیر در وضعیت باز قرار دارد، این لاینر به‌ صورت کامل باز بوده و سیال بدون هیچ مانع یا افت محسوس فشار از آن عبور می‌ کند.

اما با صدور فرمان بسته شدن، نیرویی از بیرون به بدنه وارد شده و لاینر از دو طرف فشرده می‌ شود؛ در نتیجه دیواره‌ های داخلی به هم چسبیده و مسیر جریان کاملاً مسدود می‌ گردد. نیروی فشاری لازم برای بستن شیر می‌ تواند از طریق هوای فشرده (اکچویتور پنوماتیکی)، برقی یا حتی به‌ صورت دستی تأمین شود.

نکته کلیدی در طراحی پینچ ولو این است که هیچ قطعه مکانیکی در تماس مستقیم با سیال حرکت نمی‌ کند؛ به همین دلیل احتمال گیر کردن ذرات جامد به حداقل می‌ رسد و سایش قطعات فلزی حذف می‌ شود. در صورت انتخاب صحیح اسلیو و نصب مناسب، میزان نشتی می‌تواند بسیار کم باشد. همین ساختار ساده و ایمن، پینچ ولو را به گزینه‌ای ایده‌آل برای کنترل سیالات دشوار، خورنده یا حاوی ذرات جامد تبدیل کرده است.

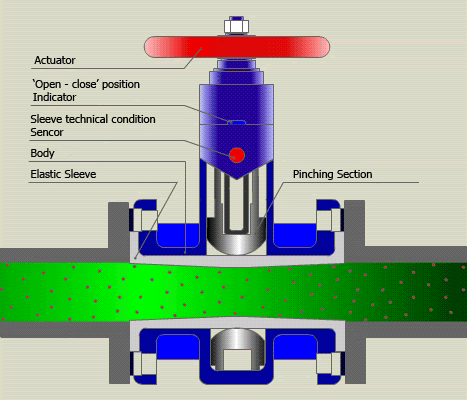

اجزای اصلی پینچ ولو

پیچ ولو از اجزای مختلفی تشکیل می شود که در ادامه به معرفی اصلی ترین آنها می پردازیم:

🔹بدنه (Body / Housing)

بدنه پینچ ولو وظیفه نگهداشتن ساختار کلی، محافظت از غلاف لاستیکی در برابر عوامل محیطی، و اتصال شیر به خط لوله (معمولاً از طریق فلنج) را بر عهده دارد. بدنه پینچ ولوها بسته به نوع کاربرد و فشار کاری، از متریال‌ های مختلفی مانند چدن (Cast Iron)، فولاد کربنی (Carbon Steel)، آلومینیوم (Aluminum) و انواع پلاستیک‌های صنعتی مقاوم (مانند PVC یا POM) ساخته می‌ شود.

🔹غلاف لاستیکی (Sleeve / Rubber Tube)

مهم‌ ترین بخش یک پینچ ولو، اسلیو یا غلاف آن است. عملکرد، طول عمر و قابلیت اطمینان شیر مستقیماً به کیفیت و جنس این قطعه بستگی دارد. اسلیو تنها قطعه‌ای است که با سیال در تماس است. پرکاربردترین متریال‌های ساخت اسلیو عبارتند از:

• لاستیک طبیعی (NR – Natural Rubber): مقاومت عالی در برابر سایش، مناسب برای دوغاب‌ها و ذرات معلق
• ای پی دی ام (EPDM): مقاومت بالا در برابر مواد شیمیایی، اسیدها، بازها و دمای نسبتاً بالا
• نیتریل (NBR / Buna-N): بهترین انتخاب برای سیالات دارای روغن، گریس و مواد هیدروکربنی
• وایتون (Viton / FKM): برای محیط‌های بسیار خورنده شیمیایی و دماهای بسیار بالا
• سیلیکون (Silicone) و تفلون (PTFE): مورد استفاده در صنایع غذایی، دارویی و بهداشتی با استانداردهای FDA

🔹عملگر یا اکچویتور (Actuator)

اکچویتور نیروی لازم برای فشردن اسلیو را تامین می‌کند. عملگرها می‌ توانند دستی (فلکه دستی یا Handwheel)، پنوماتیک (با استفاده از هوای فشرده)، اکچویتور برقی (الکتروموتور) یا هیدرولیکی باشند.

🔹مکانیزم فشار دهنده (Pinch Bars / Compressors)

در پینچ ولوهای مکانیکی (موتوردار یا دستی)، نیروی عملگر از طریق فک‌ ها یا میله‌ های فشار دهنده (Pinch Bars) به غلاف لاستیکی منتقل می‌ شود. این فک‌ ها معمولاً در دو طرف غلاف قرار دارند (طراحی دو طرفه) و به طور همزمان به هم نزدیک می‌ شوند تا غلاف را در مرکز فشرده کنند. این طراحی باعث می‌ شود غلاف کمتر کشیده شود و عمر طولانی‌ تری داشته باشد.

انواع پینچ ولو

پینچ ولوها بر اساس نوع عملگر و همچنین ساختار بدنه در انواع مختلفی تولید می شوند:

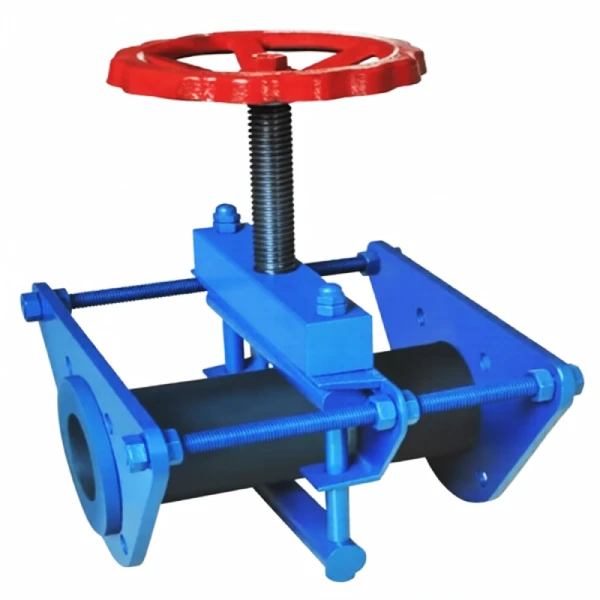

☑️پینچ ولو با بدنه باز (Open Body Pinch Valve)

در این مدل، آستر لاستیکی داخل یک فریم یا قاب فلزی قرار دارد و بدنه کاملاً محصور نیست؛ به همین دلیل مکانیزم فشرده‌سازی قابل مشاهده است. این طراحی باعث کاهش وزن و قیمت تمام‌شده می‌ شود و دسترسی به اسلیو برای بازرسی یا تعویض بسیار آسان است.

ویژگی‌ ها و مزایا:

• وزن سبک و قیمت اقتصادی: به دلیل عدم استفاده از متریال زیاد برای ساخت بدنه، وزن کمتری داشته و معمولاً ارزان‌تر از مدل‌های بدنه بسته هستند.
• بازرسی آسان: اپراتورهای تعمیر و نگهداری می‌توانند با یک نگاه ساده وضعیت فیزیکی اسلیو و میزان سایش خارجی آن را بررسی کنند.
• کاربردها: برای سیالات غیر خطرناک، آب‌های صنعتی، و محیط‌هایی که نشت احتمالی سیال (در صورت پارگی غلاف) خطرات جانی یا محیط زیستی ایجاد نمی‌کند، بسیار مناسب هستند.

☑️پینچ ولو با بدنه بسته (Closed Body Pinch Valve)

در این نوع، آستر لاستیکی به‌ طور کامل داخل یک محفظه فلزی یا پلیمری محصور شده است که می‌ تواند یکپارچه یا دو تکه (Split Body) باشد. این طراحی سطح ایمنی بالایی فراهم می‌کند، زیرا در صورت پارگی آستر، سیال به بیرون پاشیده نمی‌ شود.

ویژگی‌ها و مزایا:

• ایمنی بالا: اگر به هر دلیلی غلاف لاستیکی پاره شود یا بترکد، بدنه فلزی مانع از پاشش سیال به محیط بیرون می‌شود. این ویژگی برای سیالات سمی، اسیدهای خطرناک، و مایعات داغ یک الزام غیرقابل چشم‌پوشی است.
• محافظت بدنه: بدنه محصور از غلاف در برابر ضربات فیزیکی خارجی، نور خورشید (اشعه UV که به لاستیک آسیب می‌زند) و شرایط سخت محیطی محافظت می‌ کند.
• کاربردها: صنایع پتروشیمی، شیمیایی، انتقال اسیدها، و محیط‌های بیرونی با شرایط آب و هوایی خشن استفاده می شود.

☑️پینچ ولو دستی (Manual Pinch Valve)

در این مدل، اپراتور با استفاده از فلکه یا اهرم، نیروی لازم برای فشردن لاینر را تأمین می‌کند. این نوع بیشتر در خطوط ساده و فشارهای پایین استفاده می‌شود و برای فرآیندهایی که نیاز به اتوماسیون ندارند مناسب است.

ویژگی و مزایا:

• قیمت پایین
• ساختار ساده
• عدم نیاز به برق یا هوای فشرده
• نصب آسان

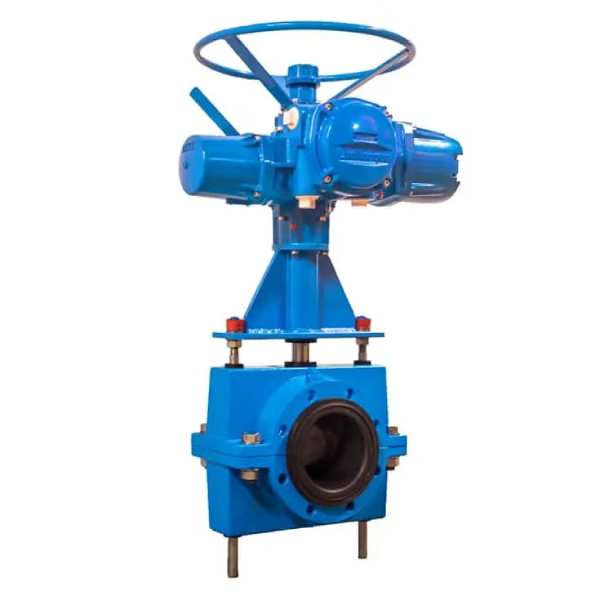

☑️پینچ ولو برقی (Motorized / Electric Pinch Valve)

در این نوع، یک الکتروموتور به همراه گیربکس، نیروی لازم برای فشرده‌ سازی غلاف لاستیکی را تأمین می‌ کند. با دریافت سیگنال کنترلی (مانند 4-20 میلی‌آمپر) از سیستم‌ های PLC یا DCS، شیر به‌ صورت خودکار باز یا بسته می‌ شود و حتی می‌ تواند جریان را به‌ صورت تدریجی تنظیم کند.

ویژگی‌ ها و مزایا:

• مناسب برای اتوماسیون صنعتی

• امکان کنترل تدریجی جریان در مدل‌هایی که برای تنظیم دبی طراحی شده‌اند

• قابلیت کنترل از راه دور

• هماهنگی با سیستم ابزار دقیق، مناسب خطوط تولید پیشرفته

☑️پینچ ولو هیدرولیکی (Hydraulic Pinch Valve)

در این مدل از فشار بالای روغن هیدرولیک برای متراکم کردن آستر استفاده می‌ شود. این فشار می‌ تواند مستقیماً به فضای اطراف اسلیو وارد شود یا از طریق سیلندرهای هیدرولیکی فک‌ های مکانیکی را حرکت دهد. به دلیل توان بالای سیستم هیدرولیک، این نوع برای کاربردهای سنگین و فشارهای بالا طراحی شده است.

ویژگی‌ ها و مزایا:

• مناسب برخی کاربردهای سنگین و فشار بالاتر، در صورت تأیید سازنده

• عملکرد مطمئن در صنایع سنگین

• دوام بالا در شرایط سخت کاری

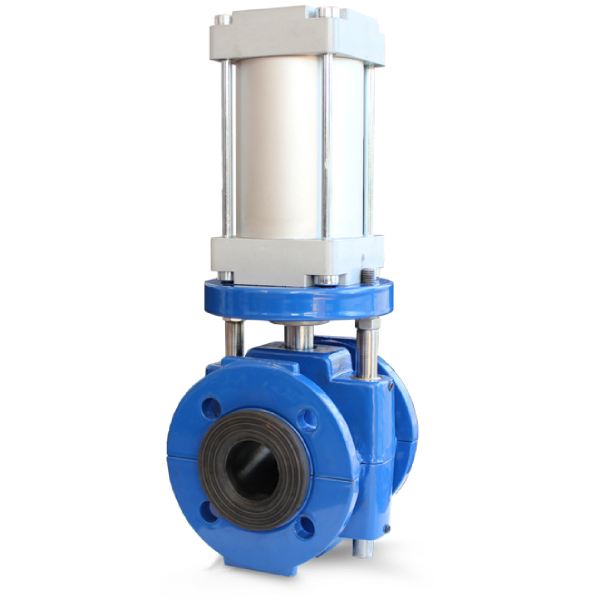

☑️پینچ ولو پنوماتیکی (Pneumatic Pinch Valve)

پینچ ولو پنوماتیکی با استفاده از فشار هوای فشرده، آستر لاستیکی داخلی را فشرده کرده و جریان سیال را قطع یا تنظیم می‌کند. در این مدل، هوای فشرده به محفظه اطراف اسلیو تزریق می‌شود و باعث جمع شدن و بسته شدن مسیر عبور سیال می‌گردد؛ با تخلیه هوا، آستر به حالت اولیه بازمی‌گردد. این نوع به دلیل سرعت عملکرد بالا و سازگاری با سیستم‌های اتوماسیون، یکی از پرکاربردترین مدل‌ها در صنایع معدنی، شیمیایی و تصفیه آب محسوب می‌شود.

ویژگی ها و مزایا:

• عملکرد سریع و پاسخ‌دهی بالا
• مناسب برای کنترل از راه دور و اتصال به سیستم PLC
• آب‌ بندی کامل و نشتی بسیار کم
• ایده‌آل برای سیالات حاوی ذرات جامد و دوغاب
• استهلاک پایین به دلیل عدم تماس قطعات فلزی با سیال
• هزینه نگهداری کمتر نسبت به بسیاری از شیرهای صنعتی دیگر

انتخاب نوع پینچ ولو فقط بر اساس دستی، پنوماتیکی، برقی یا هیدرولیکی بودن انجام نمی‌شود. نوع بدنه، روش اتصال، جنس اسلیو، فشار و دمای کاری و سازگاری با سیال نیز باید هم‌زمان بررسی شوند.

راهنمای انتخاب پینچ ولو

جدول مزایا و معایب پینچ ولو

کاربرد پینچ ولو در صنایع مختلف

کاربرد پینچ ولو به نوع سیال و شرایط فرآیند وابسته است. این شیر معمولاً زمانی انتخاب می‌شود که احتمال سایش، گرفتگی، خوردگی یا وجود ذرات جامد در سیال وجود داشته باشد. در مقابل، برای سیالات با دمای بسیار بالا یا کاربردهایی که کنترل بسیار دقیق لازم دارند، باید مدل‌های تخصصی بررسی شوند.

پینچ ولو به دلیل ساختار ساده، آب‌ بندی کامل و عدم تماس قطعات فلزی با سیال، در صنایع مختلفی که با سیالات خورنده، ساینده یا حاوی ذرات جامد سروکار دارند، کاربرد گسترده‌ای دارد. در ادامه مهم‌ ترین کاربردهای این شیر صنعتی را بررسی می‌ کنیم:

صنایع معدنی

در معادن، انتقال دوغاب، گل حفاری، ماسه، کنسانتره و مواد ساینده به تجهیزات مقاوم نیاز دارد. پینچ ولو به دلیل مقاومت بالا در برابر سایش و عدم گیرکردن ذرات، گزینه‌ای ایده‌آل برای خطوط انتقال دوغاب، سیکلون‌ها و سیستم‌های جداسازی است.

صنایع سیمان و فولاد

در کارخانه‌های سیمان و فولاد، مواد پودری و دوغاب‌های سنگین در خطوط تولید جریان دارند. پینچ ولو برای کنترل انتقال کلینکر، دوغاب آهک و مواد ساینده عملکرد قابل اعتمادی ارائه می‌دهد و هزینه تعمیرات را کاهش می‌دهد.

صنایع شیمیایی و پتروشیمی

در این صنایع، سیالات خورنده مانند اسیدها، بازها و مواد شیمیایی تهاجمی استفاده می‌شوند. چون در پینچ ولو تنها آستر لاستیکی با سیال در تماس است، خطر خوردگی قطعات فلزی به حداقل می‌رسد و ایمنی سیستم افزایش می‌یابد.

تصفیه آب و فاضلاب

در ایستگاه‌های تصفیه، لجن، پساب و سیالات دارای مواد معلق باید کنترل شوند. پینچ ولو به دلیل آب‌بندی کامل و عملکرد مطمئن در برابر ذرات جامد، برای کنترل لجن، خطوط تخلیه و سیستم‌های هوادهی بسیار کاربردی است.

صنایع غذایی

در صنایع غذایی برای انتقال مواد نیمه‌جامد مانند سس، خمیر، شکلات یا مواد حاوی ذرات، نیاز به شیری بهداشتی و قابل شستشو وجود دارد. با انتخاب آسترهای مناسب (مانند سیلیکون)، پینچ ولو می‌تواند در خطوط تولید مواد غذایی استفاده شود.

صنایع دارویی

در این حوزه‌ها، کنترل دقیق و جلوگیری از آلودگی اهمیت بالایی دارد. پینچ ولو با طراحی بهداشتی و امکان استریل‌سازی، در سیستم‌های انتقال محلول‌ها و فرآیندهای حساس مورد استفاده قرار می‌ گیرد.

صنایع کاغذسازی

انتقال خمیر کاغذ و سیالات فیبردار یکی از چالش‌ های این صنعت است. پینچ ولو به دلیل مقاومت در برابر گرفتگی و تحمل ذرات معلق، انتخاب مناسبی برای این خطوط محسوب می‌ شود.

پیش از استفاده از این تجهیز در صنایع غذایی، دارویی یا شیمیایی، باید سازگاری اسلیو با سیال، دما، روش شست‌وشو و استانداردهای موردنیاز همان صنعت بررسی شود.

نکات مهم در انتخاب پینچ ولو

انتخاب و خرید یک پینچ ولو مناسب نیازمند دقت به پارامترهای فنی و فرآیندی است. اشتباه در انتخاب می‌ تواند منجر به خرابی زودهنگام شیر و توقف خط تولید شود. هنگام مشاوره و خرید از کارشناسان فروشگاه ابزار دقیق، حتماً موارد زیر را چک کنید:

• نوع و ترکیب سیال
• برند سازنده
• فشار و دمای کاری
• متریال
• نوع بدنه (باز یا بسته)
• نوع اتصال (فلنجی یا رزوه ای)
• نوع اکچویتور (دستی، پنوماتیکی، برقی)

جمع بندی

پینچ ولو یک شیر صنعتی ساده و کارآمد است که با فشرده‌ سازی آستر انعطاف‌پذیر، جریان سیالات خورنده، ساینده یا دوغابی را کنترل می‌کند. طراحی بدون تماس قطعات فلزی با سیال باعث آب‌ بندی کامل، مقاومت بالا در برابر سایش و عملکرد مطمئن می‌ شود.

مزایای اصلی شامل نشتی کم، تعمیر آسان، دوام طولانی، عملکرد نرم و سازگاری با اتوماسیون است. به همین دلیل در صنایع معدنی، شیمیایی، غذایی، دارویی و تصفیه آب کاربرد گسترده دارد و یک راه‌حل اقتصادی و قابل‌ اعتماد برای سیالات دشوار محسوب می‌ شود.
