امروزه انتخاب شیرآلات صنعتی مناسب، نقشی حیاتی در عملکرد، ایمنی و طول عمر سیستم ایفا می کند. در میان انواع مختلف شیرآلات، شیر توپی و شیر پروانه ای به دلیل کاربرد گسترده، قابلیت اطمینان بالا و قیمت مقرون به صرفه، از محبوب ترین گزینه ها در صنایع مختلف از جمله نفت و گاز، پتروشیمی، آب و فاضلاب و تهویه مطبوع به شمار می روند.
هر دو نوع شیر از دسته شیرهای ربع گرد (Quarter-turn valves) هستند؛ به این معنی که با چرخش ۹۰ درجهای عملگر، مسیر جریان کاملاً باز یا کاملاً بسته می شود. اما علی رغم این شباهت ظاهری، تفاوت های ساختاری و عملکردی بنیادینی با یکدیگر دارند. در این مقاله به بررسی کامل و تخصصی تفاوت شیر توپی و شیر پروانهای می پردازیم تا بتوانید برای پروژههای صنعتی، نفت و گاز، پتروشیمی، آب و فاضلاب و صنایع غذایی بهترین انتخاب را داشته باشید.
فروشگاه اینترنتی پیکاتک مجموعهای کامل از انواع شیرآلات صنعتی شامل شیر توپی، شیر پروانهای، شیر کشویی و شیر یکطرفه را از برندهای معتبر با کیفیت بالا عرضه میکند. برای دریافت مشاوره تخصصی، بررسی مشخصات فنی و استعلام قیمت شیر توپی و شیر پروانهای میتوانید با کارشناسان فروش ما در تماس باشید تا مناسبترین گزینه را متناسب با نیاز پروژه خود انتخاب کنید.

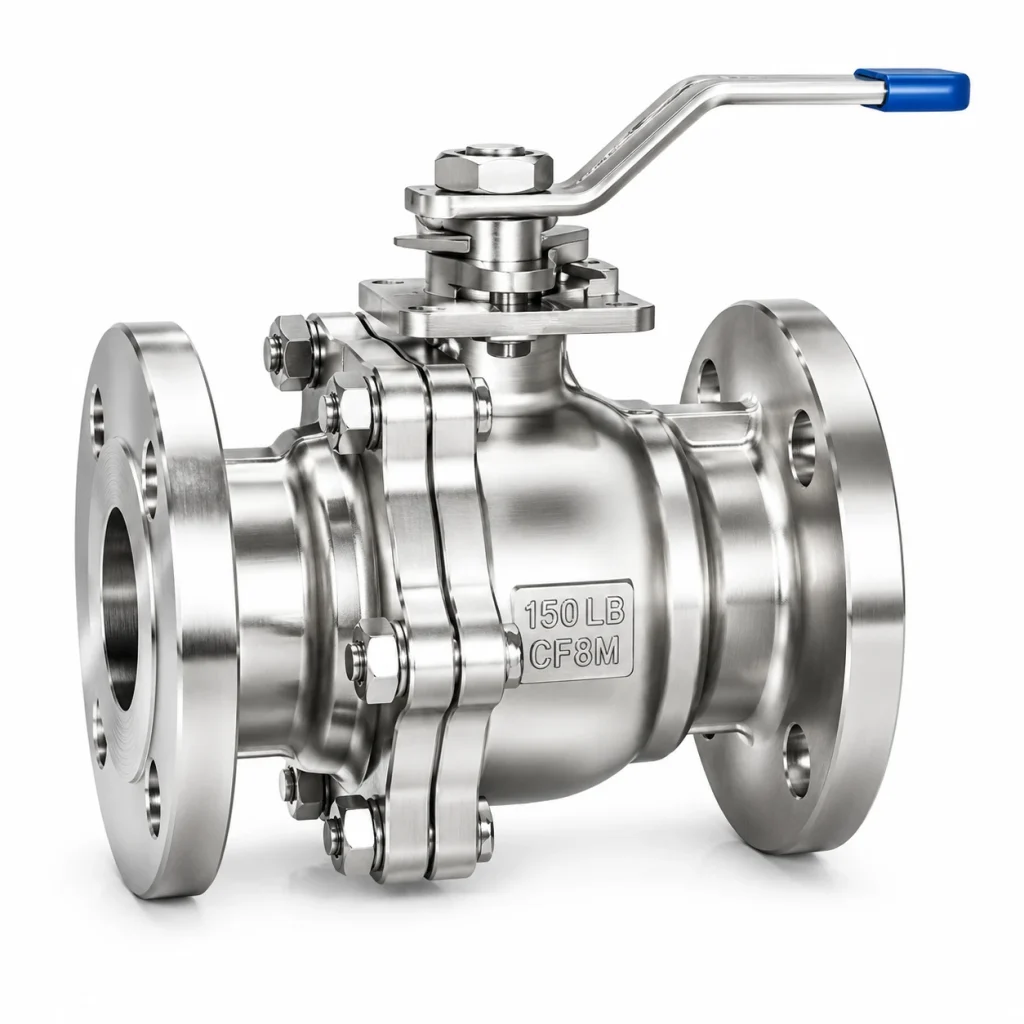

شیر توپی چیست؟
شیر توپی یا بال ولو (Ball Valve) یکی از انواع شیرهای ربع گرد (Quarter Turn Valve) است که درون آن یک توپ سوراخ دار قرار می گیرد. با چرخش ۹۰ درجهای اهرم، این توپ طوری میچرخد که در حالت باز، سوراخ آن در امتداد مسیر سیال قرار گرفته و جریان را عبور میدهد؛ اما زمانی که عمود بر مسیر قرار گیرد، جریان به طور کامل قطع می شود.
این نوع شیر به دلیل سرعت عملکرد بالا، معمولاً در سرویسهای اضطراری یا ESDV (Emergency Shut Down Valve) و همچنین کاربردهای قطع و وصل سریع جریان (ON/OFF) در خطوط انتقال مایعات و گازها مورد استفاده قرار می گیرد.
علت نامگذاری این شیر، وجود یک مجرابند کروی شکل (Ball) در داخل بدنه است که وظیفه اصلی کنترل عبور یا انسداد سیال را بر عهده دارد. مکانیسم حرکت این مجرابند توسط عملگرها (Actuators) انجام می شود که می توانند به صورت دستی (Lever)، گیربکسی (Gearbox) یا اتوماتیک (پنوماتیکی و الکتریکی) باشند. با چرخش ۹۰ درجهای عملگر، مسیر سیال کاملاً باز یا بسته خواهد شد.
✅مزایای شیر توپی
- آب بندی فوقالعاده دقیق و مطمئن: شیرهای توپی به دلیل وجود مجرابند کروی و استفاده از سیتهای پلیمری یا فلزی با کیفیت بالا، توانایی ایجاد آببندی کامل یا همان Bubble-Tight Seal را دارند و حتی در سرویسهای حساس گاز نیز عملکرد بدون نشتی ارائه میکنند.
- افت فشار بسیار کم در حالت باز: بهخصوص در مدلهای Full Port، مسیر جریان تقریباً هیچ مانعی ندارد و قطر داخلی برابر با قطر لوله است؛ در نتیجه افت فشار به حداقل ممکن میرسد و راندمان انتقال سیال افزایش مییابد.
- قابلیت تحمل فشارهای عملیاتی بالا: طراحی محکم، متریال مقاوم و ساختار بدنه تقویتشده باعث میشود که این شیرها بتوانند در کلاسهای فشاری بالا (ANSI 600 و بالاتر) بدون مشکل کار کنند و در خطوط فشار بالا انتخاب اول صنایع باشند.
- طول عمر زیاد و مقاومت استثنایی در برابر سایش: به دلیل استفاده از قطعات مقاوم در برابر خوردگی و طراحی استاندارد، شیر توپی در سرویسهای تکراری باز و بسته شدن، عملکرد پایدار و طول عمر بیشتری نسبت به بسیاری از انواع شیرها دارد.

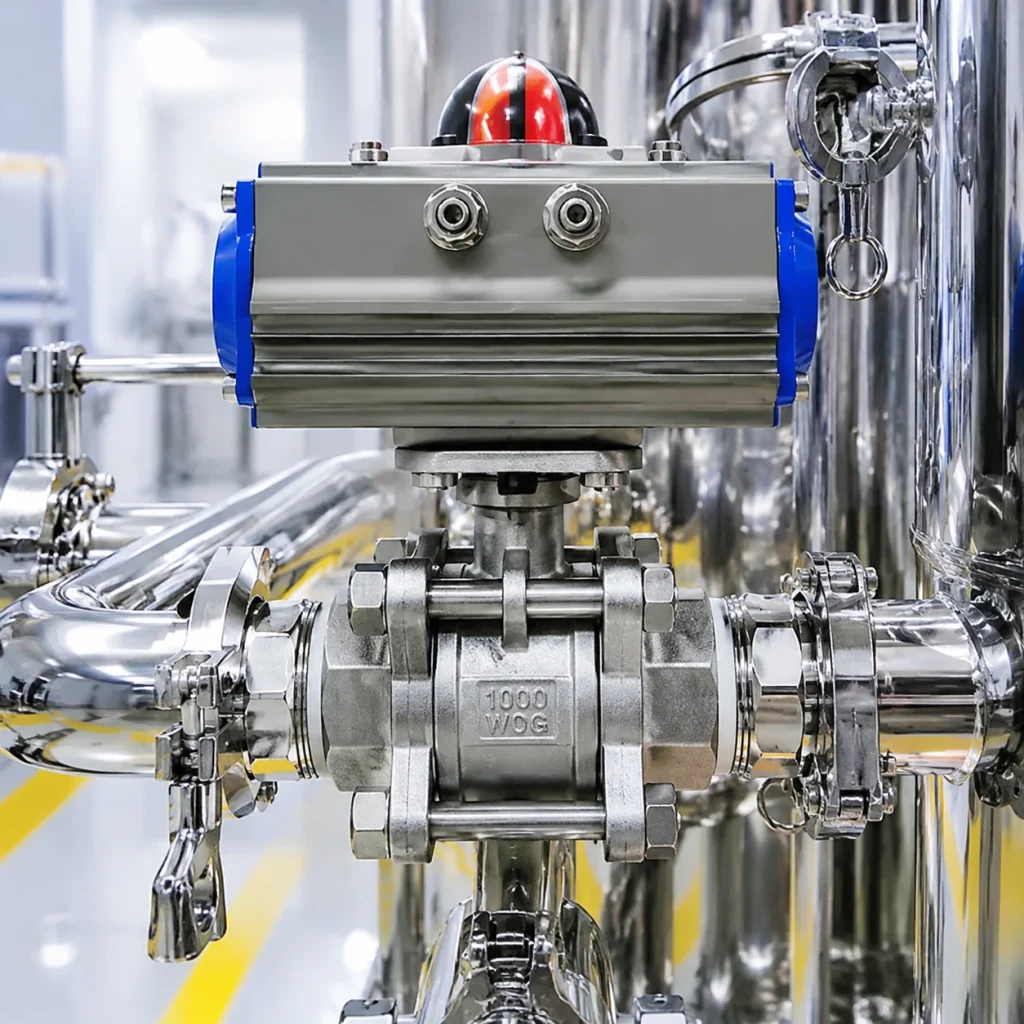

- عملکرد سریع و آسان: این شیرها بهصورت ربعگرد (۹۰ درجه) باز و بسته میشوند و با اهرم دستی، گیربکسی یا عملگر اتوماتیک بهسرعت تغییر وضعیت میدهند که این ویژگی در سیستمهای ESDV اهمیت بسیار بالایی دارد.
- مناسب برای طیف گستردهای از سیالات: از گازهای سبک و خورنده تا مایعات چسبناک، این شیرها بهدلیل طراحی ساده و آببندی مطمئن تقریباً در تمام سیالات عملکرد قابل قبولی دارند.
❌معایب شیر توپی
- وزن و ابعاد زیاد در سایزهای بزرگ: در قطرهای بالا، توپ، بدنه و عملگر ابعاد و وزن زیادی پیدا میکنند که هزینه حمل، نصب و نگهداری را افزایش میدهد و در برخی کاربردها استفاده از آنها را اقتصادی نمیکند.
- قیمت بالاتر نسبت به شیرهای پروانهای: به دلیل استفاده از متریال بیشتر، ماشینکاری دقیق توپ و سیت، و طراحی پیچیدهتر، قیمت تمامشده شیر توپی بالاتر است؛ بهخصوص در مدلهای Full Bore یا Trunnion.
- مناسب نبودن برای کنترل دقیق جریان (Throttling): شیرهای توپی ذاتاً برای عملکرد On/Off طراحی شدهاند و در حالت نیمهباز، جریان را بهصورت پایدار کنترل نمیکنند؛ مگر در مدلهای تخصصی مانند V-Port که برای تنظیم دبی ساخته شدهاند.
- امکان آسیب به سیت در حالت نیمه باز: اگر شیر توپی برای مدت طولانی در حالت نیمهباز کار کند، جریان توربولانس و اصطکاک میتواند باعث آسیب دیدن سیتهای پلیمری شود و عمر آن را کاهش دهد.

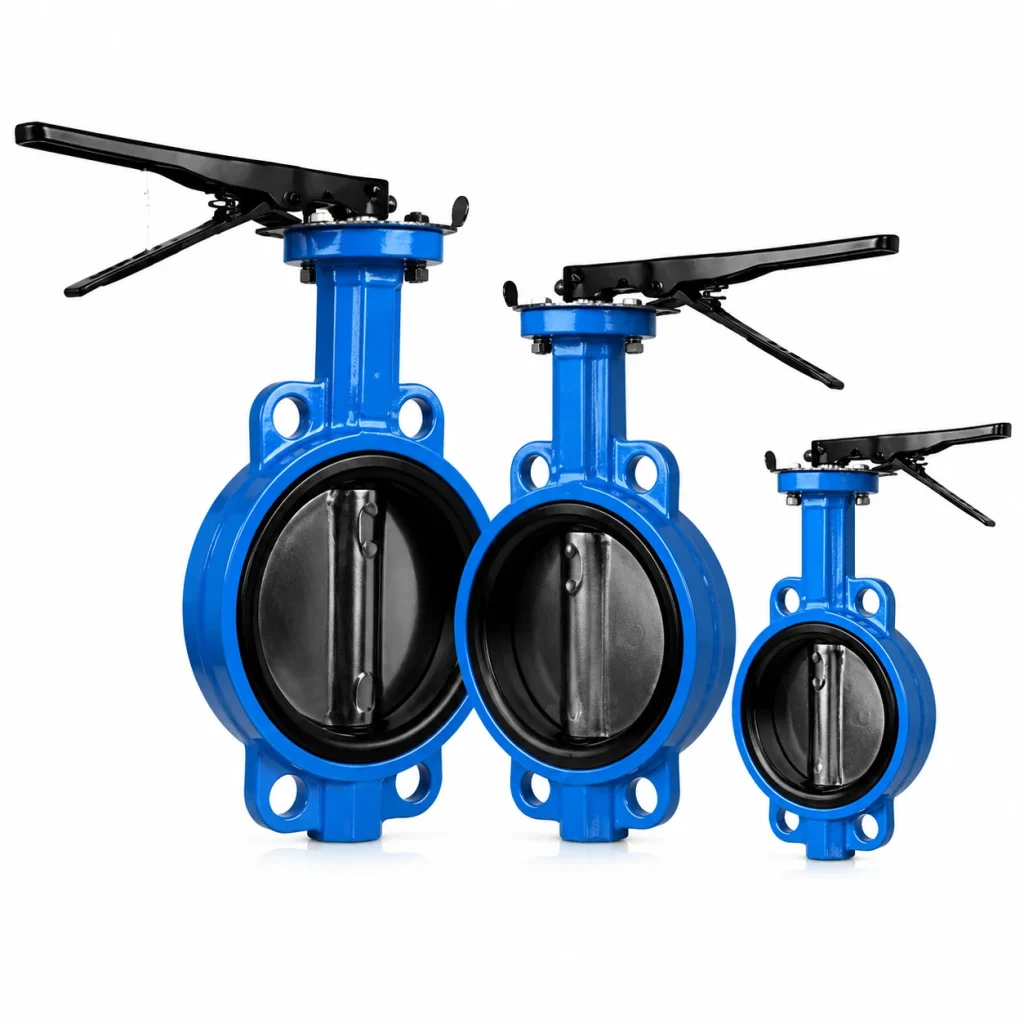

شیر پروانه ای چیست؟
شیر پروانهای یا باترفلای ولو (Butterfly Valve) یکی از انواع شیرهای ربعگرد (Quarter Turn Valve) است که در داخل آن یک دیسک دایرهای شکل قرار دارد. این دیسک در مرکز لوله نصب شده و با چرخش ۹۰ درجهای، مسیر جریان سیال را باز یا بسته میکند. در حالت باز، دیسک موازی با جریان قرار گرفته و سیال عبور میکند و در حالت بسته، عمود بر مسیر جریان قرار میگیرد و مانع عبور سیال میشود.
شیر پروانهای به دلیل ساختار ساده، وزن کم و قیمت اقتصادی، یکی از پرکاربردترین شیرآلات صنعتی در سیستمهای پایپینگ محسوب میشود و برای قطع و وصل جریان (On/Off) یا کنترل نسبی جریان سیالات (Control) در صنایع مختلف مورد استفاده قرار میگیرد. نام این شیر نیز از نحوه عملکرد دیسک داخلی آن گرفته شده است؛ زیرا حرکت چرخشی دیسک شباهت زیادی به حرکت بالهای پروانه دارد که باعث باز یا بسته شدن مسیر عبور سیال میشود.
باترفلای ولوها در سایزهای متنوع، معمولاً از حدود ۱ اینچ تا ۲۴ اینچ و حتی بزرگتر تولید میشوند و میتوانند با انواع عملگرها مورد استفاده قرار گیرند. این عملگرها شامل اهرم دستی (Lever)، گیربکس، پنوماتیک (بادی) و الکتریکی هستند. با نصب اکچویتورهای پنوماتیکی یا الکتریکی روی این شیرها، امکان کنترل خودکار جریان در سیستمهای صنعتی و فرآیندی فراهم میشود.
یکی از مهمترین نکات در انتخاب شیر پروانهای، انتخاب صحیح جنس دیسک و لاینر (Seat یا Liner) متناسب با نوع سیال، دما، فشار و شرایط فرآیندی است. استفاده از متریال نامناسب میتواند باعث بروز مشکلاتی مانند نشتی، خوردگی، کاهش عمر مفید شیر و اختلال در عملکرد سیستم شود. به همین دلیل در هنگام انتخاب باترفلای ولو باید مشخصات فنی سیال و شرایط کاری بهدقت بررسی شود.
✅مزایای شیر پروانه ای
- وزن سبک و طراحی فشرده: به دلیل ساختار ساده و طراحی ویفری (Wafer) یا لاگ (Lug)، شیرهای پروانهای فضای کمی در خطوط لوله اشغال میکنند و وزن آنها نسبت به بسیاری از شیرآلات صنعتی مانند بال ولو بهمراتب کمتر است؛ همین موضوع باعث سهولت در حمل، نصب و نگهداری میشود.
- مقرون به صرفه بودن در پروژه های بزرگ: در سایزهای متوسط و بزرگ، بهویژه از ۴ اینچ به بالا، شیرهای پروانهای هزینه تولید و نصب کمتری نسبت به شیرهای توپی دارند و به همین دلیل در خطوط انتقال آب، سیستمهای خنککننده و صنایع عمومی گزینهای اقتصادی محسوب میشوند.
- عملکرد سریع و ساده: مکانیزم ربعگرد این شیرها باعث میشود که تنها با یک چرخش ۹۰ درجهای بتوان جریان سیال را به سرعت باز یا بسته کرد؛ این ویژگی در سیستمهای کنترلی و فرآیندی بسیار کاربردی است.
- قابلیت تنظیم نسبی جریان (Throttling): شیرهای پروانهای نسبت به بسیاری از شیرهای On/Off عملکرد بهتری در کنترل دبی جریان دارند و میتوان از آنها برای تنظیم نسبی جریان در خطوط پایپینگ استفاده کرد.
- مناسب برای سایزهای بزرگ خطوط لوله: در سیستمهایی با قطر لوله بالا، استفاده از شیرهای پروانهای به دلیل وزن کم و هزینه پایین بسیار رایج است و نصب آنها نسبت به بسیاری از شیرهای صنعتی سادهتر انجام میشود.
- سازگاری با انواع عملگرهای صنعتی: این شیرها قابلیت نصب انواع عملگرهای دستی، گیربکسی، پنوماتیکی و الکتریکی را دارند و میتوانند در سیستمهای اتوماسیون صنعتی و کنترل فرآیند بهراحتی مورد استفاده قرار گیرند.
❌معایب شیر پروانه ای
- افت فشار بیشتر در مقایسه با برخی شیرها: حتی در حالت کاملاً باز نیز دیسک در مرکز مسیر جریان قرار دارد که باعث ایجاد تلاطم سیال و در نتیجه افزایش افت فشار در سیستم میشود.
- آب بندی محدود در فشارهای بسیار بالا: در مدلهای معمولی، آببندی شیرهای پروانهای در فشارهای بالا به اندازه شیرهای توپی قوی نیست و برای کاربردهای فشار بالا معمولاً از مدلهای پیشرفتهتر مانند High Performance یا Triple Offset Butterfly Valve استفاده میشود.
- حساسیت به رسوبات و ذرات معلق: در سیالاتی که دارای ذرات جامد، رسوبات یا آلودگی هستند، احتمال تجمع مواد در اطراف دیسک وجود دارد که میتواند مانع از بسته شدن کامل شیر و ایجاد آببندی مناسب شود.
- محدودیت در برخی شرایط دمایی و خورندگی: در صورتی که جنس لاینر یا سیت بهدرستی انتخاب نشود، دماهای بالا یا سیالات خورنده میتوانند باعث کاهش عمر مفید شیر یا آسیب به اجزای داخلی آن شوند.

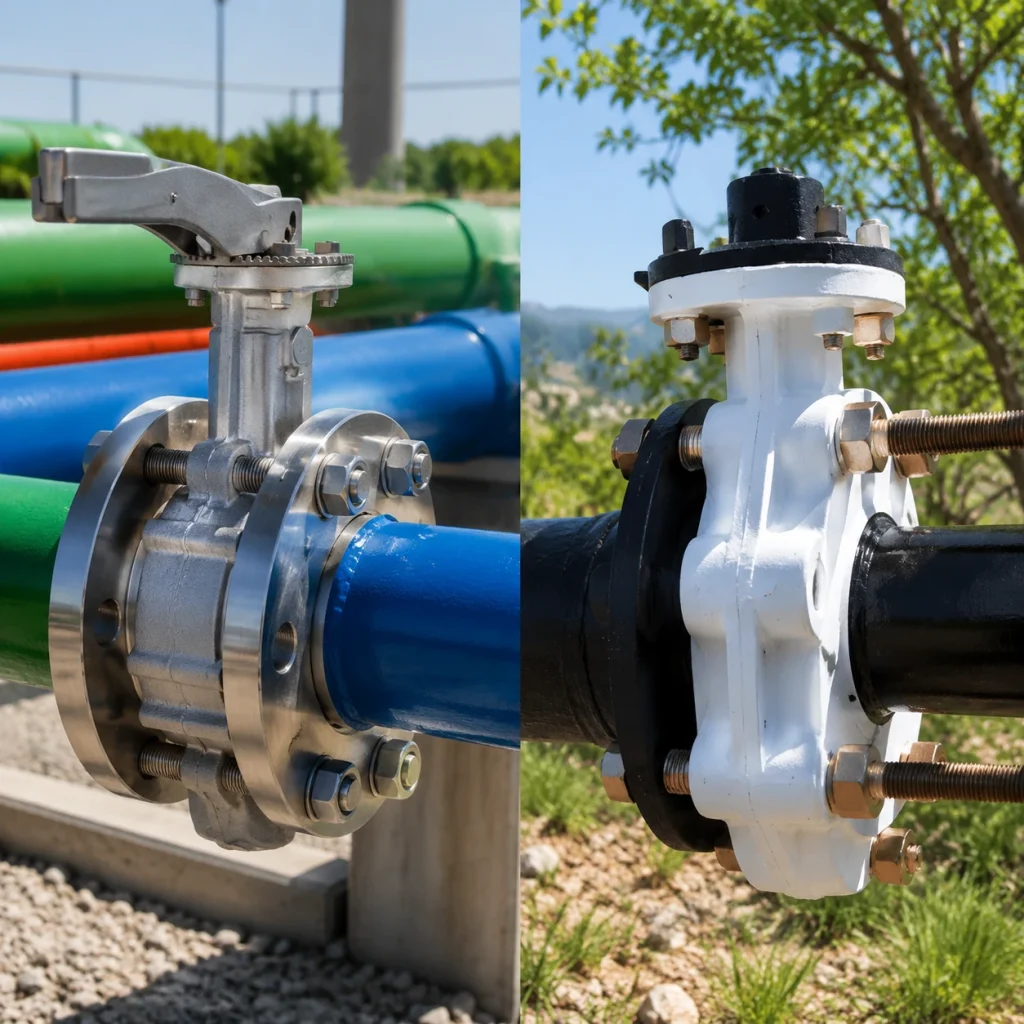

شباهت های شیر توپی و پروانه ای
شیر توپی و شیر پروانهای هر دو از جمله شیرآلات صنعتی پرکاربرد در سیستمهای پایپینگ هستند که برای کنترل و قطع و وصل جریان سیال در خطوط لوله مورد استفاده قرار میگیرند. یکی از مهمترین شباهتهای این دو نوع شیر، مکانیزم عملکرد ربعگرد (Quarter Turn) آنهاست؛ به این معنا که تنها با چرخش ۹۰ درجهای دسته یا عملگر، شیر از حالت کاملاً باز به حالت بسته تغییر وضعیت میدهد. این ویژگی باعث میشود هر دو شیر عملکرد سریع و سادهای داشته باشند و در بسیاری از سیستمهای صنعتی برای ایزوله کردن جریان سیال استفاده شوند.
از دیگر شباهتهای شیر توپی و پروانهای میتوان به قابلیت استفاده با انواع عملگرها اشاره کرد. هر دو نوع شیر میتوانند به صورت دستی یا با استفاده از عملگرهای گیربکسی، پنوماتیکی و الکتریکی کنترل شوند و به همین دلیل در سیستمهای اتوماسیون صنعتی و کنترل فرآیند کاربرد گستردهای دارند. علاوه بر این، طراحی نسبتاً ساده این شیرها باعث شده است که نصب، راهاندازی و نگهداری آنها در مقایسه با برخی شیرآلات صنعتی دیگر آسانتر باشد.
همچنین هر دو نوع شیر بسته به جنس بدنه، سیت و آببندی میتوانند در طیف وسیعی از کاربردها و برای سیالات مختلف مانند آب، گاز، بخار، روغن و برخی مواد شیمیایی مورد استفاده قرار گیرند. سرعت عملکرد بالا، نیاز به نیروی کم برای باز و بسته شدن و سازگاری با سیستمهای کنترلی از دیگر ویژگیهای مشترک این دو شیر صنعتی است که باعث شده در بسیاری از صنایع مانند نفت و گاز، پتروشیمی، تأسیسات، صنایع آب و فاضلاب و نیروگاهها کاربرد گستردهای داشته باشند.
جدول مقایسه شیر توپی و شیر پروانهای
| پارامتر مقایسه | شیر توپی (Ball Valve) | شیر پروانهای (Butterfly Valve) |
|---|---|---|
| نوع عملکرد | ربعگرد (۹۰ درجه) | ربعگرد (۹۰ درجه) |
| کاربرد اصلی | قطع و وصل کامل جریان (On/Off) | قطع و وصل + کنترل نسبی جریان |
| قابلیت Throttling | محدود (مگر مدل V-Port) | مناسبتر برای تنظیم دبی |
| افت فشار (Pressure Drop) | بسیار کم (بهویژه در مدل Full Bore) | بیشتر به دلیل وجود دیسک در مسیر جریان |
| ضریب جریان (Cv) | بالا | متوسط |
| آببندی (Sealing) | بسیار قوی، مناسب Zero Leakage | خوب، اما حساستر به سایش سیل |
| تحمل فشار کاری | بالا تا بسیار بالا (مناسب کلاسهای فشاری بالا) | معمولاً پایین تا متوسط |
| تحمل دمایی | مناسب دماهای بالا (بسته به متریال سیت) | معمولاً دمای متوسط (مدلهای خاص برای دمای بالا موجود است) |
| سایزهای رایج | معمولاً سایزهای کوچک تا متوسط | بسیار مناسب سایزهای بزرگ |
| وزن | سنگینتر در سایزهای بالا | سبکتر |
| قیمت در سایز بزرگ | گرانتر | اقتصادیتر |
| مناسب برای سیالات حاوی ذرات | عملکرد بهتر در آببندی | احتمال آسیب به سیت لاستیکی |
| نگهداری و تعمیرات | نسبتاً ساده | ساده و کمهزینه |
| کاربردهای رایج | نفت و گاز، ابزار دقیق، فشار بالا | آب و فاضلاب، تهویه، خطوط انتقال بزرگ |

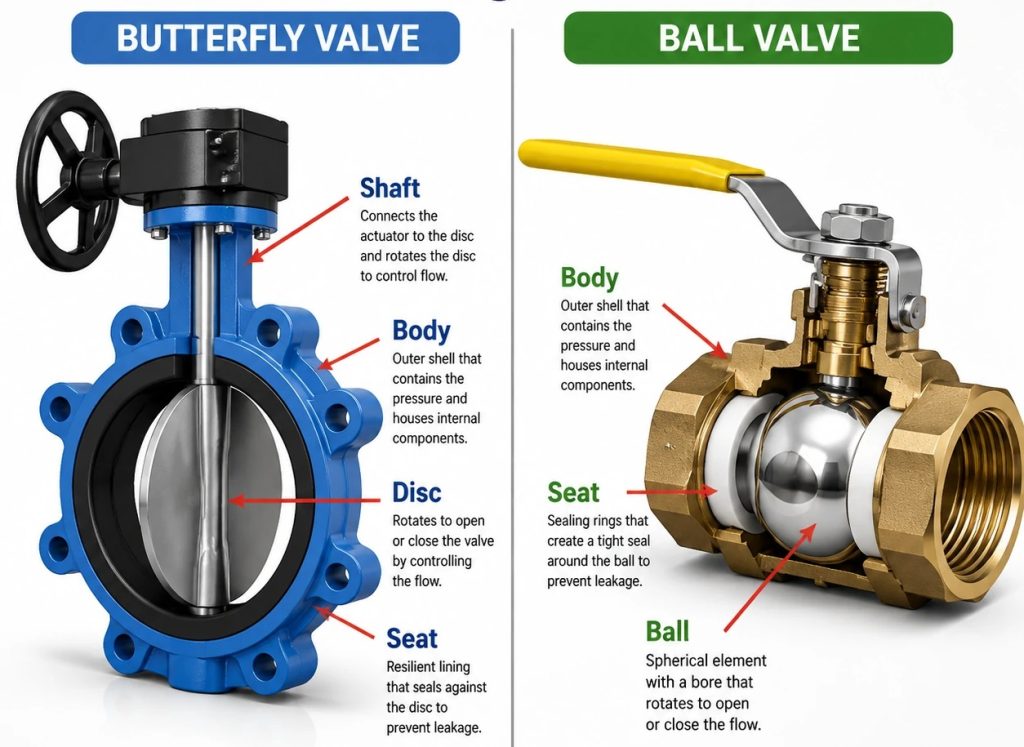

مقایسه جامع: تفاوت شیر توپی و شیر پروانه ای
برای انتخاب صحیح میان شیر توپی و شیر پروانهای لازم است چند پارامتر مهم مهندسی مانند مکانیزم کنترل جریان، افت فشار، محدوده فشار و دما، ابعاد و قابلیت آب بندی بررسی شود که در ادامه به بررسی آنها می پردازیم:
🔹مکانیزم و قابلیت کنترل جریان (Throttling)
بال ولو در درجه اول برای قطع و وصل کامل جریان (On/Off Service) طراحی شده است. در این شیر، یک توپ سوراخدار در داخل بدنه قرار دارد که با چرخش ۹۰ درجه مسیر عبور سیال را باز یا مسدود میکند. اگر شیر توپی برای مدت طولانی در حالت نیمهباز قرار گیرد، جریان سیال میتواند باعث سایش نامتقارن سیتها (Seat Wear) و کاهش عملکرد آببندی شود. به همین دلیل استفاده از آن برای کنترل پیوسته دبی توصیه نمیشود، مگر در مدل های خاص مانند V-Port Ball Valve.
در مقابل، باترفلای ولو علاوه بر قطع و وصل جریان، قابلیت تنظیم نسبی جریان (Flow Regulation) را نیز دارد. دیسک مرکزی شیر میتواند در زوایای مختلف قرار بگیرد و میزان عبور سیال را کنترل کند. به همین دلیل در بسیاری از سیستمهای توزیع آب، تهویه صنعتی و خطوط انتقال سیالات از شیر پروانهای برای کنترل نسبی دبی استفاده میشود.
🔹افت فشار (Pressure Drop) و ضریب جریان (Cv)
در بسیاری از مدلهای بال ولو بهویژه نوع Full Bore یا Full Port، قطر سوراخ توپ تقریباً برابر با قطر داخلی لوله است. این موضوع باعث ایجاد مسیر جریان مستقیم و بدون مانع میشود و در نتیجه افت فشار در این شیرها بسیار ناچیز است. همچنین ضریب جریان (Cv) در شیرهای توپی معمولاً بالا است، بنابراین این شیرها گزینهای مناسب برای سیستمهایی هستند که حفظ فشار و کاهش تلفات انرژی در آنها اهمیت زیادی دارد.
در شیرهای پروانهای، دیسک همواره در مسیر جریان قرار دارد و حتی در حالت کاملاً باز نیز مقداری مانع در مسیر سیال ایجاد میکند. این ویژگی باعث ایجاد تلاطم جریان (Turbulence) و افزایش افت فشار در سیستم میشود. با این حال در بسیاری از کاربردهای عمومی این مقدار افت فشار قابل قبول بوده و تأثیر جدی بر عملکرد سیستم ندارد.
🔹سایز و ابعاد
انتخاب نوع شیر در بسیاری از موارد به قطر خط لوله بستگی دارد. در خطوط با قطر کم، معمولاً استفاده از شیر توپی منطقیتر است زیرا ابعاد آن جمعوجور بوده و عملکرد آببندی بسیار مناسبی ارائه میدهد.
اما در خطوط با قطر بزرگ، شرایط کاملاً متفاوت است. در سایزهای بالا (معمولاً ۴ اینچ به بالا تا قطرهای بسیار بزرگ مانند ۴۸ اینچ یا بیشتر) استفاده از بال ولو به دلیل وزن زیاد و هزینه بالا چندان اقتصادی نیست. در این شرایط، شیرهای پروانهای به دلیل وزن کمتر، طراحی سادهتر و قیمت مناسبتر گزینه رایجتری در پروژههای صنعتی محسوب میشوند.
🔹فشار و دمای کاری
به دلیل طراحی مقاوم و ساختار مکانیکی مستحکم، شیرهای توپی میتوانند در فشارهای بسیار بالا و شرایط دمایی شدید مورد استفاده قرار گیرند. در صنایع نفت، گاز و ابزار دقیق، برخی مدلهای بال ولو قادر به تحمل فشارهایی در محدوده چند هزار PSI هستند و در کلاسهای فشاری بالا عملکرد بسیار قابل اعتمادی دارند.
در مقابل، شیرهای پروانهای معمولاً برای فشارهای پایین تا متوسط طراحی میشوند و اغلب در کلاسهای فشاری مانند ANSI Class 150 یا Class 300 مورد استفاده قرار میگیرند. البته مدلهای پیشرفتهتر مانند High Performance Butterfly Valve یا Triple Offset Butterfly Valve برای شرایط فشار و دمای بالاتر طراحی شدهاند، اما هزینه آنها نسبت به مدلهای معمولی بیشتر است.
🔹قابلیت اطمینان و آببندی (Sealing)
در سیستمهایی که آببندی کامل و بدون نشتی (Zero Leakage) اهمیت زیادی دارد، شیر توپی معمولاً عملکرد بهتری ارائه میدهد. طراحی سیتها در بال ولو به گونهای است که در هنگام بسته شدن، تماس کامل با سطح توپ ایجاد شده و آببندی بسیار مطمئنی فراهم میشود.
در مقابل، شیرهای پروانهای بهویژه در مدلهای دارای لاینر لاستیکی ممکن است در طول زمان دچار سایش یا آسیب در بخش سیل شوند، بهخصوص اگر سیال دارای ذرات معلق یا مواد ساینده باشد. این موضوع میتواند احتمال نشتی را در بلندمدت افزایش دهد، هرچند انتخاب صحیح متریال سیت و دیسک میتواند تا حد زیادی این مشکل را کاهش دهد.
جمع بندی
در مجموع، شیر توپی و شیر پروانهای هر دو از مهمترین شیرآلات صنعتی در سیستمهای پایپینگ و فرآیندی محسوب میشوند، اما هر کدام برای شرایط عملیاتی خاصی طراحی شدهاند. شیر توپی به دلیل آببندی بسیار قوی، افت فشار ناچیز و توانایی تحمل فشارهای بالا، گزینهای مناسب برای سیستمهای حساس و کاربردهایی است که نیاز به قطع و وصل کامل جریان با حداقل نشتی دارند. به همین دلیل این نوع شیر در صنایع نفت و گاز، پتروشیمی و غیره کاربرد گستردهای دارد.
در مقابل، شیر پروانهای به دلیل وزن کمتر، طراحی سادهتر و هزینه اقتصادیتر در سایزهای بزرگ، انتخابی مناسب برای بسیاری از سیستمهای عمومی صنعتی محسوب میشود. این شیرها علاوه بر قطع و وصل جریان، امکان تنظیم نسبی دبی را نیز فراهم میکنند و در صنایعی مانند آب و فاضلاب، تأسیسات، تهویه صنعتی و خطوط انتقال سیال بسیار پرکاربرد هستند. در نهایت، انتخاب بهترین گزینه باید بر اساس عواملی مانند نوع سیال، فشار و دمای کاری، قطر خط لوله، شرایط فرآیندی و بودجه پروژه انجام شود تا عملکرد سیستم با بیشترین راندمان و ایمنی همراه باشد.
سوالات متداول
انتخاب بین شیر توپی و شیر پروانهای به شرایط کاری سیستم بستگی دارد. اگر نیاز به آببندی بسیار قوی و تحمل فشار بالا باشد، معمولاً شیر توپی گزینه مناسبتری است. اما در خطوط لوله با قطر بزرگ که وزن کمتر و قیمت اقتصادی اهمیت دارد، شیر پروانهای انتخاب رایجتری محسوب میشود.
مهمترین تفاوت این دو شیر در ساختار داخلی و نحوه کنترل جریان است. در شیر توپی، یک توپ سوراخدار مسیر سیال را باز یا بسته میکند، در حالی که در شیر پروانهای یک دیسک چرخان در مرکز لوله قرار دارد. این تفاوت در طراحی باعث میشود ویژگیهایی مانند افت فشار، قابلیت کنترل جریان و هزینه در این دو شیر متفاوت باشد.
معمولاً شیر توپی افت فشار کمتری نسبت به شیر پروانهای دارد، بهخصوص در مدلهای Full Bore که مسیر جریان تقریباً بدون مانع است. در مقابل، در شیر پروانهای دیسک در مسیر سیال قرار دارد و میتواند باعث ایجاد مقداری افت فشار و تلاطم جریان شود.
در بسیاری از کاربردهای صنعتی، شیر توپی گزینه مناسبتری برای فشارهای بالا محسوب میشود زیرا ساختار آن امکان آببندی بهتر و تحمل فشارهای بیشتر را فراهم میکند.
