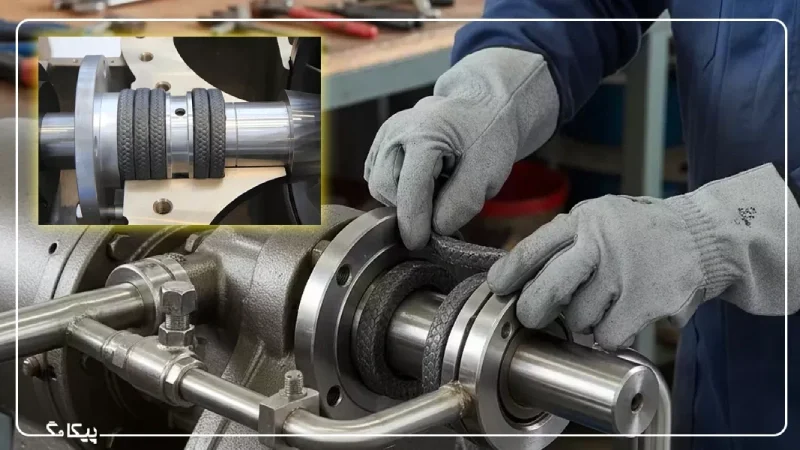

پکینگ آب بندی پمپ یکی از اجزای کلیدی در نگهداری و کارایی پمپ هاست که نقش مهمی در افزایش طول عمر و ایمنی سیستم های انتقال سیال دارد. این قطعه با عملکرد صحیح خود می تواند از نشتی سیالات، هدررفت انرژی و آسیب به سایر اجزای پمپ جلوگیری کند و اهمیت ویژه ای در بهره وری تجهیزات صنعتی و خانگی دارد.
نگهداری به موقع و جایگزینی اصولی پکینگ آب بندی پمپ از جمله مهارت های ضروری برای تکنسین ها و مهندسان است. شناخت انواع پکینگ، ساختار آن ها و روش های جایگزینی استاندارد، امکان افزایش کارایی پمپ ها و کاهش هزینه های تعمیرات را فراهم می کند و به بهبود عملکرد کلی سیستم کمک شایانی می کند.
پیکاتک ارائه دهنده انواع پمپ های صنعتی و خانگی و تجهیزات جانبی آن از جمله پکینگ های آب بندی است. محصولات این مجموعه از برندهای معتبر جهانی تامین می شوند و کیفیت و استانداردهای بین المللی را تضمین می کنند.
پکینگ آب بندی پمپ چیست و چه وظیفه ای دارد؟
پکینگ پمپ قطعه ای آب بند و مقاوم است که در ناحیه اتصال شفت و بدنه پمپ قرار می گیرد و مانع از نشت سیال به بیرون می شود. این قطعه معمولا از مواد الیافی یا کامپوزیت های مقاوم به حرارت و سایش ساخته شده و می تواند فشار و دمای بالای محیط پمپ را تحمل کند. به طور کلی، پکینگ به عنوان یک لایه حفاظتی عمل می کند و نقش کلیدی در حفظ کارایی و ایمنی پمپ دارد.
وظیفه اصلی پکینگ، جلوگیری از خروج سیالات و کاهش اصطکاک شفت است تا از آسیب دیدن قطعات داخلی پمپ جلوگیری شود. عملکرد صحیح پکینگ همچنین باعث حفظ فشار سیستم و جلوگیری از هدررفت انرژی می شود. با توجه به اهمیت این قطعه، نگهداری، بازبینی منظم و تعویض به موقع آن از موارد ضروری در سرویس پمپ ها محسوب می شود.
اجزای تشکیل دهنده سیستم پکینگ پمپ

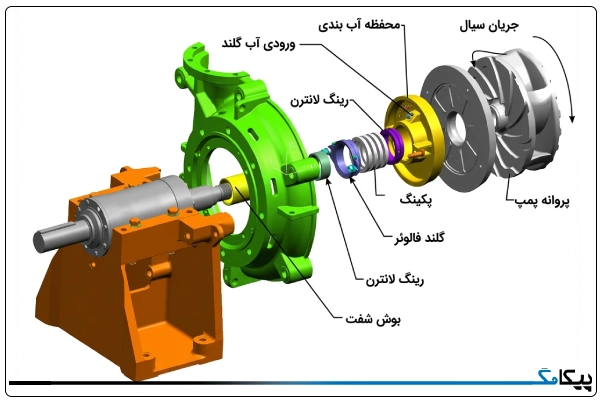

برای درک بهتر نحوه عملکرد آببندی با پکینگ، باید با اجزای نمایش داده شده در تصویر زیر آشنا شوید:
- استافینگ باکس (Stuffing Box): محفظهای در انتهای پمپ که پکینگ در آن نصب میشود و فضای لازم برای ایجاد فشار مناسب جهت آببندی شفت را فراهم میکند. در تصویر با اسم محفظه آب بندی نمایش داده شده است.
- نوارهای پکینگ (Packing Rings): الیاف یا مواد کامپوزیتی که به صورت حلقهای در استافینگ باکس قرار میگیرند و با پر کردن فضای خالی، مانع اصلی نشت سیال به بیرون هستند.
- گلند پمپ (Gland): قطعهای است که روی استافینگ باکس نصب شده و با سفت کردن پیچهای آن، نوارهای پکینگ فشرده میشوند تا آببندی بهینه ایجاد گردد.
- حلقه فانوسی یا رینگ لانترن (Lantern Ring): حلقهای شیاردار که در میان نوارهای پکینگ قرار میگیرد؛ این قطعه برای عبور روانکننده یا سیال خنککننده طراحی شده و از سایش و داغ شدن بیش از حد پکینگ و شفت جلوگیری میکند.
- بوش محافظ شفت (Shaft Sleeve): لایهای محافظ و تعویضشدنی که روی شفت اصلی قرار میگیرد تا از ساییدگی مستقیم شفت توسط نوارهای پکینگ جلوگیری کند.
عملکرد پکینگ پمپ؛ چگونه از نشت جلوگیری می کند؟
پکینگ پمپ با ایجاد یک لایه فشرده و مقاوم در اطراف شفت، مانع خروج سیال از محفظه پمپ می شود. وقتی نوارهای پکینگ در استافینگ باکس قرار می گیرند و توسط گلند فشرده می شوند، بین شفت و بدنه پمپ یک مهر و موم محکم شکل می گیرد که به سیال اجازه عبور نمی دهد و فشار سیستم را حفظ می کند.
علاوه بر ایجاد مهر و موم، پکینگ با روان کننده ها یا سیالاتی که از حلقه فانوسی عبور می کنند، اصطکاک شفت را کاهش می دهد. این موضوع باعث می شود پکینگ در برابر سایش و حرارت مقاوم باشد و طول عمر بیشتری داشته باشد. بدین ترتیب، علاوه بر جلوگیری از نشت، کارایی پمپ و حفاظت شفت نیز تضمین می شود.
در نهایت، عملکرد صحیح پکینگ وابسته به نصب درست، فشردگی مناسب و نگهداری منظم است. اگر پکینگ به درستی نصب نشود یا بیش از حد سفت یا شل باشد، نشت ایجاد می شود و ممکن است به سایر قطعات پمپ آسیب برسد. بنابراین، بررسی دوره ای و تعویض به موقع پکینگ بخش مهمی از نگهداری سیستم های پمپاژ است.
دسته بندی و انتخاب انواع پکینگ پمپ
انتخاب صحیح پکینگ آب بندی پمپ تاثیر مستقیم بر عملکرد، عمر مفید و ایمنی پمپ دارد. انواع پکینگ با توجه به جنس، متریال، شرایط کاری و نوع سیال مورد استفاده، دسته بندی می شوند. شناخت دقیق این دسته بندی ها کمک می کند تا خرید پکینگ را به درستی انجام داده و از نشت سیالات، سایش شفت و خرابی تجهیزات جلوگیری شود.
☑️دسته بندی بر اساس جنس (مقاومت شیمیایی و حرارتی)
یکی از رایج ترین روش های دسته بندی پکینگ ها، جنس و متریال آن ها است. هر نوع متریال ویژگی های منحصر به فردی مثل مقاومت شیمیایی، تحمل دما، فشار و مقاومت در برابر سایش دارد که آن را برای کاربرد خاصی مناسب می کند.
| نوع پکینگ (Material) | تحمل دمایی (∘C) | مقاومت شیمیایی (pH) | ویژگی بارز | کاربرد اصلی |
| پکینگ گرافیت خالص | ۴۵۰ تا ۶۵۰ | ۰ تا ۱۴ | انتقال حرارت بسیار بالا | بخار داغ، روغن داغ، نیروگاهها |
| پکینگ تفلون (PTFE) | ۲۶۰- تا ۲۸۰ | ۰ تا ۱۴ | ضریب اصطکاک بسیار کم | صنایع غذایی، دارویی و شیمیایی |
| پکینگ آرامید (کولار) | ۲۸۰- تا ۲۸۰ | ۲ تا ۱۲ | مقاومت مکانیکی فوقالعاده | سیالات دارای ذرات سایشی، لجن |
| پکینگ تفلون گرافیت | ۲۸۰- تا ۲۸۰ | ۰ تا ۱۴ | ترکیبی (روانکاری + حرارت) | پمپهای دور بالا و فاضلاب |
| پکینگ پنبه نسوز (آزبست) | تا ۵۰۰ | ۳ تا ۱۱ | ارزان و سنتی | (به دلیل زیستمحیطی کمتر توصیه میشود) |
🔹گرافیت (Graphite)
گرافیت یکی از مقاوم ترین متریال های پکینگ است که توانایی تحمل دما و فشار بسیار بالا را دارد. این نوع پکینگ برای محیط های سخت و پمپ های صنعتی که در دمای بالا و فشار زیاد کار می کنند مثل پمپ های روغن داغ، بخار و سیالات داغ شیمیایی مورد استفاده قرار می گیرد. این متریال برای سرعتهای خطی شفت تا ۲۰ متر بر ثانیه عملکردی ایدهآل دارد.
مزایا:
- مقاومت بسیار بالا در دماهای فوق العاده زیاد.
- تحمل فشار بالا بدون کاهش کارایی.
- مقاومت مناسب در برابر خوردگی و بسیاری از مواد شیمیایی.
معایب:
- قیمت نسبتا بالاتر نسبت به پکینگ های دیگر.
- انعطاف پذیری کمتر و نصب نیازمند دقت بالا.
- مقاومت مکانیکی محدود در برابر سایش شدید در برخی شرایط.
🔹تفلون
پکینگ های تفلونی به دلیل مقاومت شیمیایی بسیار بالا و غیر واکنشی بودن، در صنایع غذایی، دارویی و سیالات اسیدی کاربرد گسترده ای دارند. پکینگ PTFE برای سیالاتی که خورنده یا بسیار خالص هستند و نیاز به آب بندی بدون آلودگی دارند، بهترین انتخاب است. این پکینگ در کل محدوده pH (۰ تا ۱۴) پایدار است اما سرعت خطی آن معمولاً به ۸ متر بر ثانیه محدود میشود.
مزایا:
- مقاومت شیمیایی عالی حتی در برابر اسیدها و بازهای قوی.
- اصطکاک بسیار کم و عملکرد روان روی شفت.
- قابلیت کارکرد در طیف وسیع دمایی.
معایب:
- تحمل دمای بسیار بالا محدودتر از گرافیت.
- مقاومت مکانیکی کمتر و حساس به فشارهای بسیار بالا.
- نیاز به حمایت مکانیکی در برخی کاربردها (مثلا حلقه فانوسی).
🔹آرامید (Aramid / کولار)
آرامید یا کولار یکی از الیاف مصنوعی مقاوم به سایش است که برای سیالات ساینده و محیط های دارای ذرات جامد در جریان، کاربرد دارد. این نوع پکینگ معمولا در پمپ های حاوی سیالات معلق، لجن یا سوسپانسیون های ساینده مورد استفاده قرار می گیرد. توجه داشته باشید که آرامید برای سیالات با pH بین ۲ تا ۱۲ مناسب است و در برابر مواد شیمیایی بسیار قوی آسیبپذیر است.
مزایا:
- مقاومت مکانیکی و سایشی بسیار بالا.
- تحمل فشار مناسب و عمر طولانی در محیط های ساینده.
- نصب و جایگزینی راحت تر نسبت به برخی پکینگ های سخت.
معایب:
- مقاومت حرارتی محدود و مناسب برای دماهای متوسط.
- مقاومت شیمیایی متوسط؛ برای اسیدها یا بازهای قوی مناسب نیست.
💡 نکته تخصصی: پکینگهای ترکیبی (Hybrid) در موارد خاص که نیاز به ترکیب قدرت سایشی و روانکاری است، از پکینگهای ترکیبی استفاده میشود؛ برای مثال پکینگی با لبههای آرامید و هسته تفلون-گرافیت برای پمپهای دوغاب (Slurry) بهترین بازدهی را دارد.
🔹فایبرگلاس و الیاف مصنوعی
این نوع پکینگ بیشتر برای کاربردهای عمومی، اقتصادی و محیط هایی با فشار و دمای معمولی استفاده می شود. پکینگ های فایبرگلاس و الیاف مصنوعی معمولا در پمپ های خانگی، آب و سیالات غیر خورنده کاربرد دارند و برای نگهداری و جایگزینی آسان مناسب هستند.
مزایا:
- قیمت مناسب و اقتصادی برای کاربردهای عمومی.
- نصب آسان و قابل تعویض سریع.
- مقاومت نسبی در برابر سایش و فشارهای متوسط.
معایب:
- تحمل دما و فشار محدود نسبت به گرافیت یا آرامید.
- مقاومت شیمیایی پایین تر و نامناسب برای سیالات خورنده قوی.
☑️دسته بندی بر اساس شرایط کاری
علاوه بر جنس و متریال، شرایط کاری نیز عامل مهمی در انتخاب پکینگ آب بندی پمپ مناسب است. این شرایط شامل دما، فشار و سرعت شفت است. هر پکینگ بسته به ویژگی های مکانیکی و شیمیایی خود، محدوده عملیاتی مشخصی دارد که باید با شرایط واقعی پمپ هماهنگ باشد.
- دما: پکینگ ها باید بتوانند دمای سیال را تحمل کنند. گرافیت و PTFE محدوده دمایی گسترده ای دارند، در حالی که آرامید برای دماهای متوسط و فایبرگلاس برای دماهای پایین تر مناسب است.
- فشار (Bar): فشار کاری پمپ نیز اهمیت دارد؛ پکینگ های گرافیتی و آرامید مقاومت بالاتری در فشارهای زیاد دارند، در حالی که PTFE و فایبرگلاس در فشار متوسط کاربرد دارند.
- سرعت شفت: سرعت چرخش شفت نیز باید در نظر گرفته شود؛ پکینگ ها با اصطکاک کمتر (مثل PTFE و گرافیت) برای سرعت های بالا مناسب تر هستند، در حالی که آرامید و فایبرگلاس در سرعت های متوسط عملکرد بهینه دارند.
با ترکیب این دو دسته بندی (جنس و شرایط کاری) می توان پکینگ بهینه ای انتخاب کرد که علاوه بر مقاومت در برابر نشت و سایش، طول عمر طولانی و عملکرد مطمئن پمپ را تضمین کند.
مقایسه پکینگ آب بندی با مکانیکال سیل – کدام را انتخاب کنیم؟
هنگام طراحی و نگهداری پمپ ها، انتخاب بین پکینگ آب بندی و مکانیکال سیل (Mechanical Seal) یکی از تصمیمات مهم است. هر کدام از این دو سیستم مزایا و محدودیت های خود را دارند و بسته به نوع پمپ، سیال و شرایط کاری، انتخاب متفاوت خواهد بود.
| معیار | پکینگ آب بندی | مکانیکال سیل |
| سادگی نصب و نگهداری | آسان، تعویض و نگهداری ساده | نصب و نگهداری پیچیده تر |
| هزینه اولیه | اقتصادی و کم هزینه | هزینه اولیه بالاتر |
| میزان آب بندی و نشت | مناسب برای فشار و دمای متوسط، سیالات غیر خورنده | بسیار دقیق، مناسب فشار و دمای بالا و سیالات خطرناک |
| اصطکاک و بهره وری انرژی | اصطکاک بیشتر، کاهش کمی در بهره وری انرژی | اصطکاک کمتر، افزایش بهره وری انرژی |
| کاربرد پیشنهادی | محیط های عمومی، پمپ های معمولی | پمپ های حساس، صنعتی، سیالات خورنده، فشار و دمای بالا |
| طول عمر و دوام | متوسط، نیاز به تعویض دوره ای | طول عمر بالاتر، نیاز به نگهداری کمتر |
آموزش قدم به قدم نصب، سایزینگ و تعویض پکینگ (گام به گام)
برای اینکه پکینگ به بهترین نحو عمل کند و از نشت سیال جلوگیری نماید، نصب صحیح، انتخاب سایز مناسب و تعویض منظم آن ضروری است. در ادامه، مراحل گام به گام این فرآیند را توضیح می دهیم.
🔹نحوه محاسبه سایز پکینگ مورد نیاز
انتخاب سایز مناسب پکینگ اهمیت زیادی دارد؛ زیرا پکینگ خیلی بزرگ باعث فشار بیش از حد روی شفت و سایش سریع می شود و پکینگ کوچک نمی تواند آب بندی مناسب ایجاد کند. برای محاسبه سایز پکینگ ابتدا باید قطر شفت و ابعاد استافینگ باکس را بدانید.
- اندازه گیری قطر شفت: با استفاده از کولیس یا میکرومتر، قطر شفت پمپ را دقیق اندازه گیری کنید.
- اندازه گیری عمق استافینگ باکس: طول محفظه ای که پکینگ در آن قرار می گیرد باید مشخص شود.
- انتخاب نوارهای پکینگ: معمولا نوارهای پکینگ با ضخامت استاندارد تولید می شوند، اما باید تعداد لایه ها و طول نوار با عمق استافینگ باکس مطابقت داشته باشد.
- محاسبه طول کل پکینگ: طول پکینگ = محیط شفت × تعداد لایه ها + ۱۰٪ اضافی برای اطمینان از فشردگی کافی.
این محاسبات باعث می شود پکینگ نه بیش از حد شل باشد و نه بیش از حد فشرده، که هر دو وضعیت می توانند باعث نشت یا سایش سریع شفت شوند.
🔹مراحل نصب پکینگ
گام ۱: آماده سازی شفت و استافینگ باکس
- شفت را از هرگونه زنگ، روغن و آلودگی پاک کنید.
- استافینگ باکس را تمیز و بررسی کنید تا هیچ ترک یا خرابی وجود نداشته باشد.
گام ۲: برش و آماده سازی نوارهای پکینگ
- نوارهای پکینگ را به طول مناسب برش دهید.
- لبه ها را صاف و بدون گوشه تیز نگه دارید تا هنگام نصب آسیبی به شفت وارد نکند.
گام ۳: قرار دادن پکینگ در استافینگ باکس
- نوارهای پکینگ را به صورت مارپیچ یا حلقه ای در استافینگ باکس قرار دهید.
- هر لایه را با زاویه مناسب نصب کنید تا هیچ درزی ایجاد نشود.
گام ۴: نصب گلند و فشردن پکینگ
- گلند را روی پکینگ قرار دهید و پیچ ها را به آرامی و به صورت متقارن سفت کنید.
- فشار باید به اندازه ای باشد که آب بندی ایجاد شود اما شفت بتواند آزادانه بچرخد.
گام ۵: روان کاری و تست اولیه
- اگر پکینگ دارای حلقه فانوسی است، روان کننده یا سیال مناسب را وارد کنید تا اصطکاک کاهش یابد.
- پمپ را با سرعت کم روشن کنید و میزان نشت را بررسی کنید. در صورت نیاز، پیچ های گلند را کمی تنظیم نمایید.

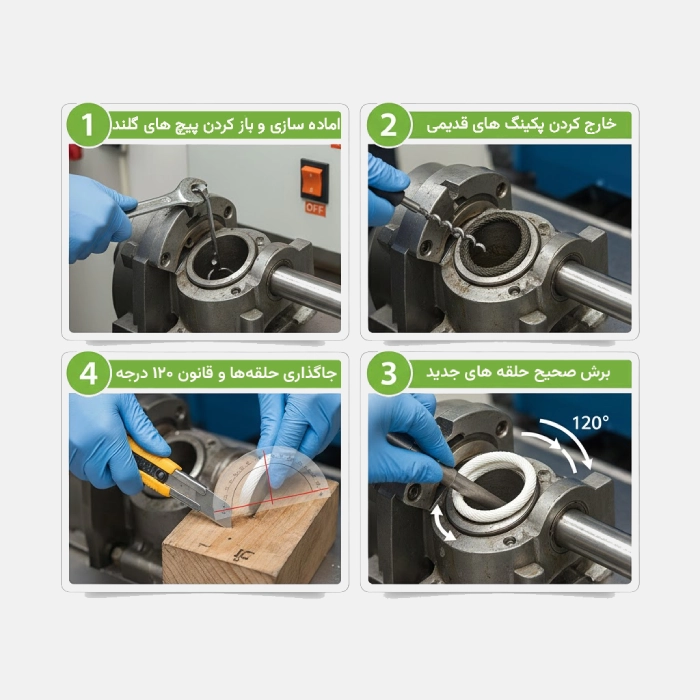

🔹نحوه تعویض پکینگ پمپ
تعویض پکینگ معمولا زمانی انجام می شود که نشت قابل توجهی ایجاد شود یا پکینگ فرسوده شود. مراحل آن شامل موارد زیر است:
- آمادهسازی و ایمنی
- پمپ را کاملاً خاموش کرده و از بسته بودن شیرهای ورودی و خروجی مطمئن شوید.
- پیچهای گلند را باز کرده و آن را به عقب بکشید تا فضای کافی در محفظه استافینگ باکس ایجاد شود.
- خارج کردن پکینگهای قدیمی
- با استفاده از ابزار مخصوص خارجکننده پکینگ، تمام حلقههای قدیمی را خارج کنید. هرگز از پیچگوشتی یا ابزار تیز که باعث خط و خش روی شفت میشود استفاده نکنید.
- داخل محفظه را کاملاً تمیز کنید تا هیچ اثری از ذرات سوخته قدیمی باقی نماند.
- برش صحیح حلقههای جدید
- نوار پکینگ را به دور شفت (یا یک لوله با قطر مشابه) بپیچید و برش بزنید.
- برش ۴۵ درجه (برش مورب): بهترین نوع برش برای جلوگیری از نشتی، برش با زاویه ۴۵ درجه است تا دو لبه نوار کاملاً روی هم بنشینند.
- جاگذاری حلقهها (قانون ۱۲۰ درجه):
- حلقهها را یکییکی وارد محفظه کنید. محل برش حلقهها نباید روی هم قرار بگیرد. حلقه اول را که گذاشتید، حلقه دوم را طوری قرار دهید که محل برش آن ۱۲۰ درجه (یا حداقل ۹۰ درجه) نسبت به حلقه قبلی فاصله داشته باشد. این کار مسیری “مارپیچ” برای سیال ایجاد کرده و مانع از نشت مستقیم میشود.
- تنظیم نهایی گلند
- پس از قرار دادن تمام حلقهها، گلند را ببندید و پیچها را با دست سفت کنید. پکینگ نباید کاملاً خشک باشد! در لحظات اول شروع به کار پمپ، باید اجازه دهید ۴۰ تا ۶۰ قطره در دقیقه نشتی (چکه) وجود داشته باشد تا پکینگ خنک شود. سپس به مرور پیچها را سفت کنید تا نشتی به حداقل (حدود ۱۰ قطره) برسد.
با رعایت این گام ها، پکینگ عملکرد بهینه خواهد داشت و از نشت و خرابی های ناگهانی جلوگیری می شود.
نتیجه گیری
پکینگ آب بندی پمپ در ظاهر قطعه ای ساده است، اما در عملکرد کلی سیستم نقشی حیاتی دارد. انتخاب درست آن، مرز بین یک پمپ کارآمد و سیستمی پرهزینه و پرنشت است. شناخت ساختار، جنس و نحوه عملکرد پکینگ به مهندسان و تکنسین ها کمک می کند تا با کمترین هزینه، بالاترین بازده را از پمپ بگیرند.
در مقابل، بی توجهی به جزئیاتی مانند سایزینگ یا نصب اصولی، می تواند باعث آسیب جدی به شفت و افت راندمان سیستم شود. امروزه با وجود گزینه های پیشرفته تر مثل مکانیکال سیل، پکینگ هنوز هم به دلیل سادگی، قیمت مناسب و کارایی قابل اعتمادش در بسیاری از کاربردها ترجیح داده می شود.
برای اطمینان از عملکرد مطمئن و طولانی مدت پمپ ها، انتخاب تجهیزات اورجینال اهمیت ویژه ای دارد. در این مسیر، فروشگاه پیکاتک با ارائه مجموعه ای از پمپ های صنعتی و خانگی از برندهای معتبر، مرجع مطمئنی برای خرید پمپ و قطعات آب بندی باکیفیت است.
سوالات متداول
پکینگ پمپ با فشرده سازی نوارهای نسوز یا تفلونی دور شفت، از نشت سیال جلوگیری می کند؛ در حالی که مکانیکال سیل از تماس سطحی دو قطعه صاف (Face) برای آب بندی بهره می برد. مکانیکال سیل ها راندمان بالاتر، نشت کمتر و عمر طولانی تری دارند اما هزینه و پیچیدگی نصب بیشتری نسبت به پکینگ دارند.
در حالت عادی، مقدار کمی نشتی از پکینگ پمپ طبیعی و حتی لازم است تا از خشک کار کردن و افزایش دما جلوگیری شود. به طور معمول، نشتی در حدود چند قطره در دقیقه (مثلاً ۳۰ تا ۶۰ قطره) قابل قبول است و باعث خنککاری و روانکاری شفت می شود.
زمان تعویض پکینگ به نوع سیال، فشار کاری، کیفیت پکینگ و میزان کارکرد پمپ بستگی دارد. در پمپ های صنعتی معمولا هر ۳ تا ۶ ماه یکبار بررسی و در صورت سایش یا نشتی زیاد تعویض می شود. در کاربردهای سبک تر ممکن است تا یک سال هم دوام داشته باشد.
سوختن یا دود کردن پکینگ معمولا به دلیل سفت بودن بیش از حد گلند، نبود روانکاری کافی یا کارکرد پمپ در حالت خشک اتفاق می افتد. در این شرایط اصطکاک بین شفت و پکینگ افزایش می یابد و دمای موضعی بالا می رود. تنظیم فشار گلند و اطمینان از وجود جریان مناسب خنک کننده یا روانکار، از این مشکل جلوگیری می کند.
برای آب سرد یا داغ، پکینگ گرافیتی یا الیاف تفلونی (PTFE) بهترین گزینه ها هستند، چون مقاومت حرارتی و آب بندی خوبی دارند. برای سیالات اسیدی و خورنده، پکینگ تمامتفلون (Pure PTFE) یا پکینگ تفلون آغشته به گرافیت توصیه می شود، زیرا در برابر مواد شیمیایی و اسیدها بسیار مقاوم هستند.
گلند پمپ یا جعبه آب بندی (Stuffing Box) محفظهای است که در اطراف شفت پمپ قرار میگیرد و نقش کلیدی آن جلوگیری از نشت سیال از درون محفظه پمپ به بیرون است. این قطعه با استفاده از آببندهای مکانیکی یا پکینگها (طنابهای آببندی) اطراف شفت را آببندی میکند. در نتیجه، گلند عمر مفید پمپ را افزایش داده و از هدر رفتن سیال و آسیب به یاتاقانها جلوگیری میکند.
استافینگ باکس یا محفظه آببندی، بخشی از بدنه پمپ است که محل قرارگیری قطعات آببندی (مانند پکینگ) میباشد. وظیفه اصلی این محفظه، جلوگیری از نشت سیال از داخل پمپ به بیرون و همچنین ممانعت از ورود هوا به داخل مکش پمپ در محل عبور محور (شفت) است.
