پمپ ها به عنوان یکی از مهمترین تجهیزات دوار در صنایع مختلف، نقش اساسی در انتقال و جابجایی سیالات ایفا می کنند. از تأسیسات آب و فاضلاب گرفته تا صنایع نفت، گاز، پتروشیمی و نیروگاهی، عملکرد صحیح پمپها تأثیر مستقیمی بر بهره وری سیستم، ایمنی فرایندها و کاهش هزینه های عملیاتی و نگهداری دارد. با این حال، پمپ ها همواره در معرض پدیده هایی قرار دارند که می توانند عملکرد آنها را مختل کرده و خسارات قابل توجهی به تجهیزات وارد کنند که یکی از مهم ترین و مخرب ترین آنها، کاویتاسیون در پمپ ها است.
در این مقاله از پیکامگ، پدیده کاویتاسیون در پمپ ها به صورت جامع و کاربردی بررسی می شود. در ادامه، علل ایجاد کاویتاسیون، نشانه های تشخیص زودهنگام، اثرات مخرب آن بر عملکرد پمپ، نقش کلیدی NPSH و مهم ترین راهکارهای عملی برای پیشگیری از کاویتاسیون مورد بررسی قرار می گیرد تا با افزایش آگاهی فنی، عمر مفید پمپ ها افزایش یافته و هزینه های تعمیر و توقف سیستم به حداقل برسد.
فروشگاه اینترنتی پیکاتک با شعار رشد و توسعه کسب و کارهای صنعتی، مجموعه ای کامل از پمپ های صنعتی، کشاورزی و خانگی را از برندهای معتبر ایرانی و خارجی در اختیار شما قرار می دهد. در سبد محصولات ما، انواع پمپ های جابه جایی مثبت و دینامیکی با کیفیت بالا و قیمت رقابتی موجود است و امکان ارسال سریع به سراسر کشور فراهم شده است. برای مشاوره فنی، خرید پمپ و استعلام قیمت به روز، همین حالا با کارشناسان ما تماس بگیرید و خریدی مطمئن و حرفهای را تجربه کنید.
پدیده کاویتاسیون چیست؟
کاویتاسیون (Cavitation) پدیدهای فیزیکی است که در اثر کاهش فشار سیال تا کمتر از فشار بخار آن رخ می دهد و منجر به تشکیل حباب های بخار در داخل مایع می شود. این پدیده معمولاً در تجهیزات هیدرولیکی مانند پمپ ها، توربین ها و شیرآلات صنعتی مشاهده می شود و بیشترین احتمال وقوع آن در ناحیه مکش پمپ وجود دارد؛ جایی که سرعت سیال افزایش یافته و فشار به طور ناگهانی کاهش می یابد.
اهمیت پدیده کاویتاسیون در پمپ ها به دلیل اثرات مخرب آن بر عملکرد و عمر مفید تجهیزات است. کاویتاسیون می تواند باعث کاهش راندمان پمپ، افزایش مصرف انرژی، ایجاد ارتعاش، صداهای غیرعادی و در نهایت خرابی زودهنگام پمپ شود. به همین دلیل، شناخت دقیق مفهوم کاویتاسیون، شرایط ایجاد آن و روش های کنترل و پیشگیری، نقش مهمی در طراحی صحیح سیستم های پمپاژ و بهره برداری ایمن و اقتصادی از پمپ ها ایفا می کند.
انواع کاویتاسیون در پمپ ها
کاویتاسیون در پمپ ها، بسته به محل وقوع و علت ایجاد حباب های بخار، به انواع مختلفی تقسیم می شود که عبارتنداز:
☑️ کاویتاسیون مکشی (Suction Cavitation)
این نوع کاویتاسیون در ناحیه ورودی پمپ و دهانه مکش رخ می دهد، زمانی که فشار سیال از حد مجاز پایین تر می رود. عوامل ایجاد آن شامل افت فشار در خط مکش، گرفتگی صافی ها، طول زیاد لوله های ورودی و کمبود NPSH می شود. کاویتاسیون مکشی رایج ترین نوع کاویتاسیون در پمپ های سانتریفیوژ بوده و در صورت ادامه، باعث ایجاد ارتعاش، صدای غیرعادی و فرسایش پروانه می شود.
☑️ کاویتاسیون تخلیه ای (Discharge Cavitation)
این نوع زمانی رخ می دهد که فشار در سمت خروجی پمپ بیش از حد افزایش یابد و نواحی کم فشار در داخل پروانه ایجاد شود. کاویتاسیون تخلیهای معمولاً کمتر از نوع مکشی رخ می دهد، اما می تواند باعث ایجاد حفره های سطحی و خوردگی در پروانه و پوسته پمپ شود. این نوع کاویتاسیون اغلب در پمپ هایی با دبی بالاتر از ظرفیت طراحی یا سیستم های با افت فشار ناگهانی مشاهده می شود.
☑️ کاویتاسیون گردابی (Vortex Cavitation)
کاویتاسیون گردابی در مخازن روباز یا تانک های ذخیره رخ می دهد، زمانی که سیال بهصورت گردابی وارد دهانه مکش پمپ شده و هوا را با خود به داخل پمپ می کشد. این نوع کاویتاسیون بیشتر در سیستم هایی با طراحی ناصحیح ورودی پمپ، سطح مایع پایین یا سرعت بالای جریان مشاهده می شود و باعث کاهش کارایی پمپ و خوردگی ناهمگن پروانه می گردد.
☑️ کاویتاسیون گذرا (Transient Cavitation)
این نوع کاویتاسیون کوتاه مدت و موقتی است و معمولاً هنگام راه اندازی، توقف ناگهانی یا تغییر سریع بار پمپ رخ می دهد. اگرچه زمان بروز آن کوتاه است، اما انرژی آزاد شده در فروپاشی حباب ها می تواند به شدت مخرب باشد و در طول زمان باعث آسیب تدریجی به پروانه و بدنه پمپ شود.
چگونه کاویتاسیون اتفاق می افتد؟
کاویتاسیون زمانی رخ می دهد که فشار سیال در یک نقطه از مسیر جریان، معمولاً در دهانه مکش پمپ یا نزدیکی پروانه ها، به کمتر از حداقل فشار لازم برای مایع بودن برسد. این حد فشار همان فشار بخار سیال است. وقتی فشار از این مقدار پایین تر می رود، مایع به صورت موضعی تبخیر شده و حباب های بخار تشکیل می شوند.
حباب های ایجاد شده همراه جریان سیال به سمت نواحی با فشار بالاتر حرکت می کنند و در آنجا به طور ناگهانی فرو میریزند. انرژی آزاد شده از این فروپاشی، ضربه های متمرکزی به سطوح فلزی پمپ وارد می کند و در طول زمان باعث فرسایش، ایجاد حفره و تخریب پروانه و بدنه پمپ می شود. در واقع فرآیند کاویتاسیون یک چرخه تکراری به شرح است:
- افت فشار محلی و تشکیل حباب های بخار
- حرکت حباب ها به ناحیه پرفشار
- فروپاشی حباب ها و آزاد شدن انرژی
- ایجاد آسیب، ارتعاش و صدا در پمپ
این چرخه می تواند بارها و بارها در حین کار پمپ رخ دهد و اگر کنترل نشود، علاوه بر آسیب فیزیکی، موجب کاهش راندمان، افزایش مصرف انرژی، ایجاد صدا و لرزش شدید و در نهایت توقف ناگهانی سیستم شود. به همین دلیل، کنترل فشار مکش، تحلیل NPSH و طراحی صحیح ورودی پمپ نقش حیاتی در جلوگیری از وقوع کاویتاسیون دارند.
دلایل کاویتاسیون در پمپ؛ چرا این پدیده رخ می دهد؟
کاویتاسیون در پمپ ها معمولاً نتیجه ترکیبی از عوامل طراحی و شرایط فرآیندی است. شناخت این عوامل به پیشگیری از آسیب های جدی و افزایش عمر مفید پمپ کمک می کند. مهم ترین دلایل شامل موارد زیر می شوند:
☑️ فشار مکش ناکافی
کمبود فشار در دهانه مکش پمپ یکی از رایج ترین دلایل کاویتاسیون است. زمانی که فشار سیال در ورودی پمپ کمتر از فشار بخار سیال شود، حباب های بخار تشکیل شده و چرخه کاویتاسیون آغاز می شود. عوامل ایجاد فشار مکش ناکافی:
- طول زیاد یا قطر نامناسب لوله مکش
- افت فشار ناشی از اتصالات، زانویی ها و شیرها
- گرفتگی صافی ها و فیلترهای ورودی
- ارتفاع مکش بیش از حد از سطح سیال
🔹راهکارهای پیشگیری:
- اطمینان از اینکه NPSHa بیشتر از NPSHr باشد
- کاهش طول یا بهینه سازی مسیر لوله مکش
- نصب صافی مناسب و نظارت مستمر بر گرفتگی آن
☑️ دمای بالای سیال
افزایش دمای سیال باعث افزایش فشار بخار آن می شود. هر چه فشار بخار سیال به فشار مکش نزدیک تر باشد، احتمال تشکیل حباب های بخار بیشتر شده و کاویتاسیون راحت تر اتفاق می افتد. موارد حساس عبارتنداز:
- پمپ کردن آب داغ، روغن های صنعتی یا مواد شیمیایی با نقطه جوش پایین
- سیالات با ضریب تبخیر بالا
🔹راهکارهای پیشگیری:
- کاهش دمای سیال قبل از ورود به پمپ
- استفاده از پمپ های با NPSHr پایین تر متناسب با دمای سیال
- کنترل دقیق شرایط عملیاتی و پایش دما
☑️ شرایط نامناسب دهانه ورودی
ورود سیال به پمپ باید یکنواخت و بدون گرداب باشد. در غیر این صورت، جریان سیال باعث ایجاد نواحی کم فشار و گرداب شده و حباب های بخار شکل می گیرند. عوامل مؤثر عباتنداز:
- نصب نادرست یا غیر هم مرکز لوله مکش
- نزدیکی دیواره ها یا موانع به دهانه مکش
- ورود هوا یا کف به داخل پمپ
🔹راهکارهای پیشگیری:
- استفاده از فلو استریتنر (Flow Straightener) یا دیفیوزر برای آرام کردن جریان
- طراحی صحیح مخازن و فاصله مناسب بین سطح سیال و دهانه مکش
- جلوگیری از ورود هوا و کف به سیستم
☑️ جریان یا سرعت بیش از حد
کارکرد پمپ در دبی یا سرعت بالاتر از ظرفیت طراحی باعث افزایش سرعت محلی سیال و کاهش فشار در ناحیه پروانه می شود. این شرایط باعث می شود حباب های بخار راحت تر تشکیل شده و کاویتاسیون شروع شود.
🔹راهکارهای پیشگیری:
- انتخاب پمپ مناسب با دبی و هد طراحی
- کنترل دبی و سرعت جریان با شیرها، اینورتر یا سیستم کنترل خودکار
- جلوگیری از تغییر ناگهانی بار یا شرایط فرآیندی
- مانیتورینگ فشار و دبی بهصورت مداوم برای تشخیص سریع شرایط بحرانی
علائم و نشانه های کاویتاسیون (چطور تشخیص دهیم؟)
تشخیص زودهنگام کاویتاسیون در پمپ ها بسیار مهم است و می تواند از آسیب های جدی و پرهزینه جلوگیری کند. مهم ترین علائم به شرح زیر هستند:
🔹صدای غیرعادی
یکی از واضح ترین نشانه ها، صدایی شبیه به برخورد سنگ ریزه یا شن در داخل پمپ است. این صدا ناشی از فروپاشی ناگهانی حباب های بخار روی پروانه و بدنه پمپ ایجاد می شود و معمولاً با افزایش شدت کاویتاسیون، بلندتر و تیزتر می شود.
🔹ارتعاشات شدید
کاویتاسیون باعث ایجاد لرزش های غیرعادی و شدید در بدنه پمپ و لوله ها می شود. این ارتعاشات می توانند به سایر تجهیزات متصل منتقل شوند و در بلندمدت باعث شل شدن اتصالات، شکستگی پایه ها و خرابی قطعات جانبی شوند.
🔹افت عملکرد
وجود کاویتاسیون معمولاً با کاهش دبی و افت هد پمپ همراه است. در این حالت، پمپ نمی تواند شرایط طراحی را تأمین کند و عملکرد سیستم دچار ناپایداری می شود که می تواند به کاهش راندمان کلی و افزایش زمان کار تجهیزات منجر شود.
🔹آسیب های فیزیکی

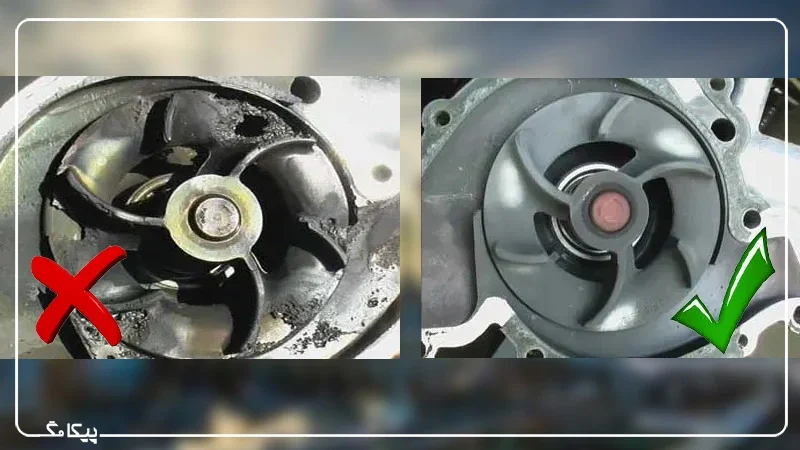

اگر کاویتاسیون ادامه یابد، انرژی آزاد شده در فروپاشی حباب ها باعث فرسایش، حفره دار شدن (Pitting) و خوردگی شدید پروانه و پوسته پمپ می شود. این آسیب ها معمولاً به شکل حفره های کوچک و پراکنده روی فلز دیده می شوند و با گذشت زمان باعث تخریب کامل قطعات می شوند.
🔹افزایش توان مصرفی
برای جبران کاهش عملکرد و افت هد، پمپ مجبور به مصرف انرژی بیشتر می شود. این افزایش توان، باعث بالارفتن جریان الکتریکی، دمای موتور و فشار کاری سیستم شده و می تواند منجر به آسیب های حرارتی و افزایش هزینه های عملیاتی شود.
تحلیل NPSH؛ کلید پیشگیری از کاویتاسیون
NPSH (Net Positive Suction Head) یکی از مهم ترین پارامترها در طراحی و کارکرد پمپ ها است که نقش حیاتی در جلوگیری از کاویتاسیون دارد. این شاخص نشان دهنده مقدار فشار موجود در ورودی پمپ نسبت به فشار بخار سیال است و تعیین می کند آیا سیال بدون تشکیل حباب می تواند وارد پروانه پمپ شود یا خیر. انواع NPSH عبارتنداز:
- NPSH Available (NPSHa): مقدار فشار واقعی که در سیستم در دهانه مکش پمپ موجود است.
- NPSH Required (NPSHr): مقدار حداقل فشار مورد نیاز پمپ، که توسط سازنده تعیین شده است تا از ایجاد کاویتاسیون جلوگیری شود.

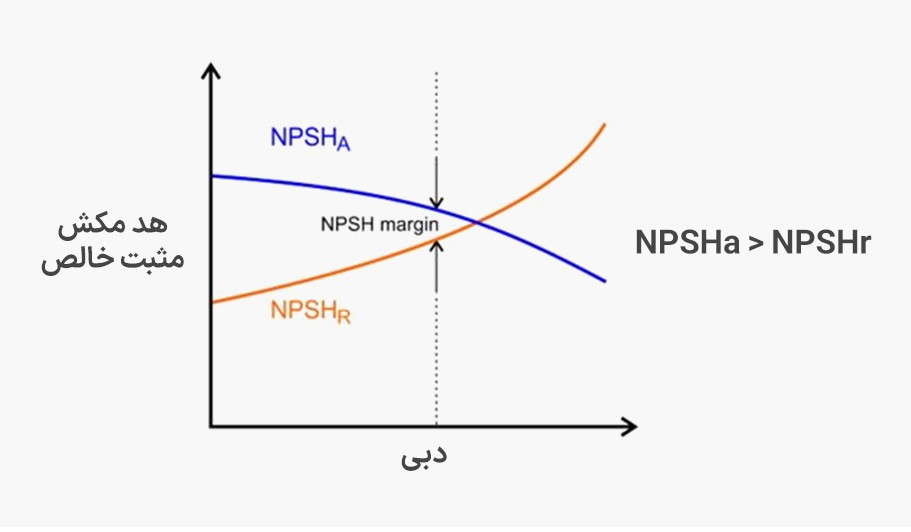

برای جلوگیری از کاویتاسیون، باید همواره اطمینان حاصل کرد که NPSHa > NPSHr است. در صورت عدم رعایت این شرط، فشار ورودی پمپ از حد لازم کمتر خواهد بود و تشکیل حباب های بخار و وقوع کاویتاسیون تقریباً قطعی است. پایش دقیق NPSH، طراحی صحیح خطوط مکش، انتخاب پمپ متناسب با ویژگی های سیال و شرایط عملیاتی، از مهم ترین اقدامات برای افزایش عمر مفید پمپ، حفظ راندمان و کاهش هزینه های تعمیر و نگهداری محسوب می شوند.
سوالات متداول
کاویتاسیون زمانی رخ می دهد که فشار سیال در دهانه مکش پمپ به کمتر از فشار بخار آن کاهش یابد. دلایل اصلی شامل افت فشار خط مکش، سطح پایین سیال، سرعت بالای جریان، دمای زیاد سیال و طراحی ناصحیح ورودی پمپ هستند.
کاویتاسیون تشکیل حباب های بخار در سیال است که در اثر کاهش فشار از حد مجاز ایجاد می شوند. این حباب ها هنگام حرکت به نواحی پرفشار فرو می ریزند و انرژی شدیدی آزاد می کنند که باعث فرسایش و آسیب به اجزای پمپ می شود.
در یک پمپ سانتریفیوژ که آب داغ را از مخزن روباز مکش می کند، اگر سطح آب پایین باشد و جریان سریع وارد پروانه شود، گرداب و حباب بخار ایجاد می شود. این همان کاویتاسیون گردابی است که میتواند باعث فرسایش پروانه شود.
علائم شایع شامل صدای غیرعادی شبیه برخورد شن، لرزش و ارتعاش شدید پمپ، افت راندمان و دبی خروجی، افزایش مصرف انرژی و
آسیب های فیزیکی مثل حفره دار شدن پروانه می شود.
بله، سیالات با ویسکوزیته بالا جریان آرام تری ایجاد می کنند و می توانند تا حدی از تشکیل حباب جلوگیری کنند، اما ویسکوزیته زیاد باعث افزایش افت فشار و مصرف انرژی می شود. بنابراین ویسکوزیته تأثیر دوگانه دارد و در طراحی پمپ باید مدنظر قرار گیرد.
