آموزش صفر تا صد نصب شیر پروانه ای

نصب شیر پروانه ای ماجرای پیچیده‌ای نیست، اما لازم است نکات فنی و مراحل اصولی آن را قدم به قدم رعایت کنید تا از نشتی احتمالی و یا آسیب به بخش‌ های مختلف شیر جلوگیری شود. شیرهای پروانه ای مکانیزم طراحی ساده و بدنه‌ های باریکی دارند که بدون نیاز به جابه‌جایی لوله‌ آنها را روی خط نصب کرده و یا جدا می‌ کنند.

بهتر است دیسک شیر را در حالت نیمه‌ باز قرار دهید تا در مراحل نصب به سیت (نشیمنگاه) آسیبی وارد نشود. همچنین اگر از تراز بودن فلنج‌ ها در دو سمت شیر اطمینان دارید، لازم است تا تمام پیچ و مهره فلنج‌ ها را به شکل ضربدری و با فشار کاملاً یکنواخت محکم کنید.

تمام این اقدامات برای آن است که شیر را در شرایط ایده‌آل و با کمترین تنش مکانیکی در محل مورد نظر نصب نمایید. در این مقاله از پیکامگ قصد داریم صفر تا صد نصب شیر پروانه ای را بررسی کرده و از بایدها و نبایدها در این‌باره صحبت کنیم.

پیکاتک به‌عنوان یکی از فروشگاه‌ های تخصصی حوزه ابزار دقیق، مجموعه‌ای تخصصی از انواع شیرهای پروانه ای را عرضه می ‌کند. در این مجموعه، انواع شیرآلات صنعتی و ابزار دقیق از برندهای معتبر با بهترین کیفیت در دسترس است. همچنین امکان دریافت مشاوره فنی تخصصی و استعلام قیمت به‌ روز محصولات از طریق کارشناسان فروش پیکاتک فراهم شده است تا فرآیند خرید با اطمینان بیشتری انجام شود.

ابزارها و تجهیزات مورد نیاز نصب

انتخاب ابزار اولین قدم شما برای نصب اصولی تجهیزات است. استفاده از ابزارهای نامناسب و یا غیراستاندارد، خطر خرابی بخش‌های آب‌بندی شیر و نهایتاً نشتی را به ‌دنبال دارد. برای نصب شیر پروانه ای به تجهیزات زیر نیازمند هستید:

• آچارها: به مجموعه آچارهای تخت یا رینگی مناسب با سایز پیچ‌ها برای بستن اولیه و سپس آچارهای ترکمتر برای اعمال گشتاور استاندارد جهت سفت شدن پیچ‌ها طبق دستورالعمل سازنده نیاز دارید.

• پیچ‌ ها و مهره‌ ها: تمام پیچ‌ها و مهره‌ها باید مطابق با گرید فشار و دمای تعریف ‌شده شیر مطابق دستورالعمل سازنده تهیه شوند. همچنین طول پیچ‌ها به اندازه‌ای باشد که رزوه مهره‌ها کامل درگیر گردد.

• تجهیزات تراز کردن: باید از ابزارهایی مانند تراز دستی یا لیزری برای هم‌محور سازی و از فاصله اندازها برای تنظیم فاصله صحیح بین فلنج شیر و لوله در هنگام نصب استفاده کنید.

• تجهیزات ایمنی: استفاده از دستکش، کلاه و کفش ایمنی الزامی است.

• لوازم مورد نیاز: در هنگام نصب ممکن است به روان‌ کننده ها برای بستن اصولی پیچ‌ها و یک پارچه تمیز برای پاکسازی سطوح داخلی نیاز داشته باشید.

آماده‌ سازی خط لوله قبل‌ از نصب

تا قبل ‌از نصب شیر پروانه ای باید خط لوله در دو سمت شیر را آماده کنید. این آمادگی برای اطمینان از تمیز بودن فضای داخل لوله‌ ها، همترازی، کنترل فاصله‌ ها و بررسی سطح فلنج‌ ها انجام می‌ شود. بنابراین تا قبل ‌از آنکه سراغ شیر بروید، باید چند اقدام اولیه برای آماده‌ سازی لوله‌ ها را انجام دهید:

• داخل لوله را تمیزکاری کنید. تمام براده‌ های فلزی، سرباره جوش، شن یا هر نوع ذرات را خارج سازید.
• همراستایی فلنج‌ لوله‌ ها در دو طرف شیر پروانه ای را بررسی کنید. عدم هم راستایی باعث فشار اضافی به بدنه و سیت شیر می‌ شود.
• کاملاً دقیق فاصله بین فلنج‌ ها در دو طرف شیر را تنظیم کنید. این تنظیم به شکلی باشد که شیر پروانه ای بدون فشار جای‌گذاری شود.
• سطح فلنج لوله‌ ها در دو طرف شیر را بازرسی کنید. سطح فلنج باید کاملاً صاف، بدون خط عمیق، پلیسه یا زنگ‌زدگی باشد.
• حتماً از قبل فشار داخل خط را تخلیه کرده و مطمئن شوید که سیستم ایمن‌سازی شده ‌است.

نکته‌ های فنی قبل ‌از نصب شیر پروانه ای

اگرچه مراحل نصب شیر پروانه ای در تمام پروژه‌ها کم‌وبیش یکسان است، اما هر شیر به‌تنهایی یک پروژه تمام‌ عیار است که ویژگی‌ها و شرایط فنی خاص خودش را دارد. ریشه اکثر مشکلات شیرهای پروانه ای در مرحله راه‌اندازی و عدم توجه به نکات فنی قبل ‌از نصب است.

مشکلاتی که احتمالا در لحظه راه‌اندازی دیده نمی‌ شوند، اما آرام و پیوسته عملکرد شیر را تحت تأثیر قرار داده و مسیر فرسایش تا خرابی آن را سرعت می‌ بخشند. نصاب‌ های حرفه‌ای پیش از نصب، همه نکات فنی، استانداردها و شرایط ویژه پروژه را به دقت بررسی می‌کنند، از جمله موارد زیر:

ارزیابی سایز و مشخصات شیر

سایز اسمی شیر پروانه ای باید دقیقاً هم‌اندازه‌ی قطر داخلی لوله باشد. در غیر این صورت فلنج‌ها به ‌خوبی روی ‌هم قرار نگرفته و احتمال نشتی تحت فشار عملیاتی سیستم بسیار زیاد است. در هر صورت تا قبل‌ از نصب شیر پروانه ای همیشه دیتاشیت (DataSheet) و دستورالعمل نصب سازنده را مطالعه کنید.

برای بررسی سایز (Size) نیز به اطلاعاتی از قبیل قطر اسمی (DN) ، فشار کاری (PN) و طول نصب مطابق با استانداردهای پایپینگ نیاز دارید. همچنین حتما اطلاعات تکمیلی مانند جنس بدنه، دیسک و نوع متریال الاستومری Seat (نشیمنگاه) را بررسی کرده و مطمئن شوید که از نظر دمایی، فشار کار و خصوصیات شیمیایی سیال با مشکل مواجه نمی‌شوید.

ارزیابی ابعاد و محدودیت‌ های نصب

تا قبل ‌از نصب شیر پروانه ای حتماً فضای مورد نیاز آن برای باز و بسته کردن دسته یا اکچوتیور را بررسی کرده و مطمئن شوید که در محل پروژه چنین فضای کافی را در اختیار دارید. رعایت موقعیت نصب افقی یا عمودی با در نظر گرفتن دسترسی ساده به شیر پروانه ای نیز از جمله موارد الزامی است.

نوع اتصال

کنترل نوع اتصال برای جلوگیری از نشتی و اطمینان از عملکرد صحیح شیر بسیار حیاتی است. حتماً استاندارد طراحی فلنج را مطابق با ISD، ASME و یا DIN بررسی کرده و اطلاعات کافی درباره نوع سطح فلنج داشته باشید.

به عنوان مثال فلنج‌ها با سطح RF بسیار رایج هستند، ولی ممکن است در شرایط خاص از فلنج‌های FF یا RTJ برای تحمل فشار بسیار بالا استفاده شود. در پایان نیز باید کلاس و رتبه فشار طراحی بدنه شیر را ارزیابی کنید. این در حالی است که برخی از شیرهای پروانه‌ای با اتصالات رزوه‌ای و یا جوشی طراحی ‌شده و الزامات نصب کاملاً تخصصی دارند.

بررسی شرایط کاری سیستم

بدون در نظر گرفتن شرایط کاری سیستم، هر اقدام برای نصب شیر پروانه ای منجر به اشتباهات بزرگ و خسارات جبران‌ناپذیر در آینده است. حتماً مشخصات سیال از قبیل نوع سیال، محدوده دمای کاری، قابلیت خورندگی و فشار خط لوله را در نظر گرفته و موضوعاتی از قبیل شاره‌های ضربه‌ای (ضربه قوچ) را فراموش نکنید. شرایط فیزیکی محل نصب از قبیل دمای محیط و یا مواجهه با جو خورنده یا پاشش دائمی آب نیز اهمیت بالایی دارد.

مراحل نصب شیر پروانه ای

شیرهای پروانه ای در سایزهای گوناگون از ۲ الی ۱۰۰ اینچ طراحی‌ شده و عملاً بهترین پیشنهاد برای کنترل دبی در خطوط بزرگ توزیع سیالات تحت فشار هستند. برای همین نصب شیر پروانه ای از جمله مراحل حیاتی در راه‌اندازی و بهره‌برداری صحیح خطوط توزیع فرایندی است. رعایت گام‌به‌گام مراحل نصب این شیرها ضامن جلوگیری از نشتی، کاهش احتمال آسیب به دیسک و هر نوع خرابی زودهنگام است.

مراحل نصب با رعایت نکات کیفی و در نظر گرفتن استانداردهای فنی و مهندسی به قرار زیر است:

۱- ارزیابی مقدماتی خط لوله

آماده‌سازی خط لوله تا قبل ‌از نصب شیر پروانه ای اولین مرحله و در عین ‌حال اقدام کلیدی و تأثیرگذار است. اطمینان از خاموش بودن سیستم و نبود فشار خط، تمیز بودن داخل لوله و بررسی هم‌راستایی فلنج‌ها در دو طرف شیر اقدامات مقدماتی است که در بخش قبلی کامل تشریح کردیم. ولی در این مرحله اولیه باید چند فاکتور فنی را بررسی کنید. مواردی مانند:

• سایز نامی فلنج لوله‌ها باید با فلنج دو طرف شیر پروانه ای مطابقت داشته باشد.
• کلاس فشاری شیر کاملاً سازگار با سطح فشار کاری سیستم انتخاب شود.

۲- ارزیابی وضعیت شیر

در مرحله بعدی به سراغ خود شیر پروانه ای می‌رویم و مطمئن می‌شویم که شیر مورد نظر از نظر مکانیکی و ظاهری در شرایط کاملاً ایده‌آل قرار دارد. نصب شیر پروانه ای معیوب تبعات نگران ‌کننده‌ای از قبیل نشتی و یا قفل شدن دیسک در آینده نزدیک به دنبال دارد و قاعدتاً ریسک چنین چالش‌هایی در زمان بهره‌برداری سیستم بسیار بالا و نگران‌ کننده است. لازم است تا موارد زیر را در نظر بگیرید:

• با باز و بسته کردن دیسک پروانه‌ای از حرکت روان آن مطمئن شوید.
• سطح بدنه شیر را کامل بازرسی کرده و مطمئن شوید که هیچ نوع ترک یا شکستگی وجود ندارد.
• لاینر (لاستیک آب‌بندی) را ارزیابی کرده و سالم بودن آن را بررسی کنید.
• سالم بودن سیت (نشیمنگاه) را بررسی کنید.
• کارکرد صحیح عملگر شیر اعم از دستی، گیربکسی، برقی یا پنوماتیکی را تست کنید.

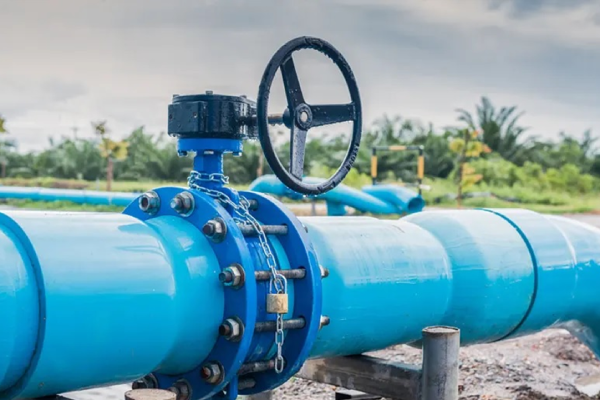

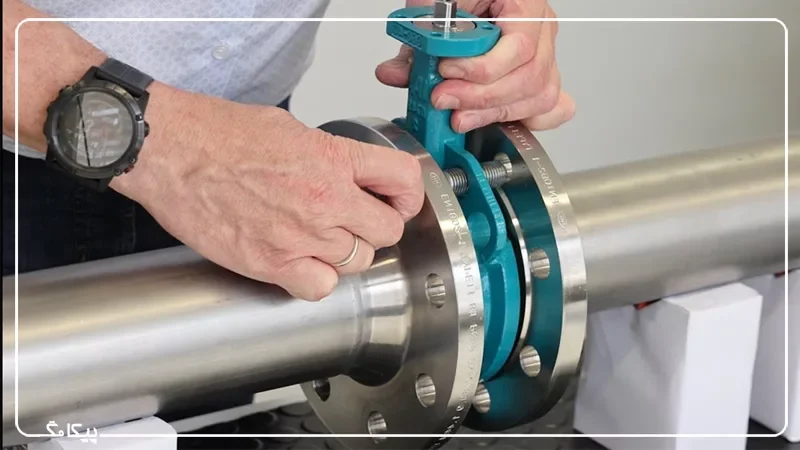

۳- قرار دادن شیر پروانه ای میان فلنج لوله‌ ها

پس‌ از آنکه وضعیت شیر پروانه ای را بازرسی کرده و از سالم بودن تمام بخش‌های فنی آن مطمئن هستید، وقت آن رسیده که شیر را در میان فلنج لوله‌ها قرار دهید. این کار به نوعی حساس‌ترین مرحله نصب شیر پروانه ای است، زیرا حتی یک انحراف کوچک کافی است تا به دیسک یا فلنج شیر آسیب‌ وارد شود.

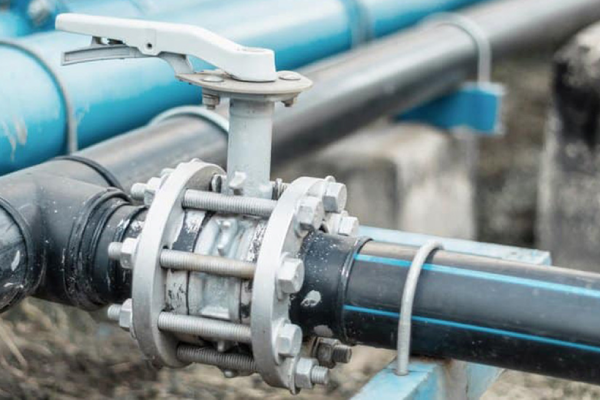

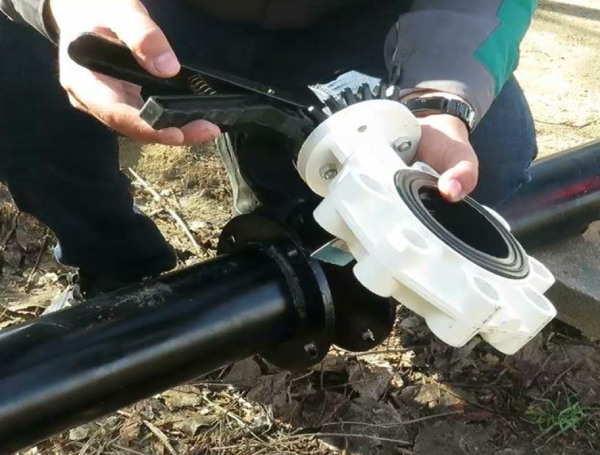

ابتدا دیسک پروانه ای شیر را در حالت نیمه‌ باز قرار داده و سپس آن را در میان فلنج لوله‌ها مستقر کنید. اما در همین لحظه باید هم مرکز بودن بدنه شیر با فلنج لوله‌ها را بررسی نمایید و سپس می‌توانید لاینر (آب‌بند) را در میان فاصله‌ی کوچک فلنج‌ها قرار دهید. موقعیت شیر میان لوله‌ها باید به شکلی باشد که در هیچ سمت آن نیاز به واشر آب‌بندی اضافی نداشته باشید. همچنین از هر نوع اعمال فشار جانبی هنگام جای‌گذاری شیر جداً خودداری کنید. اگر شیر به ‌راحتی در فضای میان لوله‌ها قرار نمی‌گیرد و یا فضای کافی برای قرار دادن لاینر وجود ندارد، حتماً شیر را خارج کرده و شرایط لوله‌ها را مجدداً بررسی کنید.

۴- بستن و محکم کردن پیچ و مهره‌ ها

پس ‌از همترازی و قرار دادن لاینر، نوبت به بستن پیچ و مهره‌ها برای اتصال فلنج‌ها در دو طرف شیر شده ‌است. اگر این مرحله به شکل نامتقارن انجام شود، احتمال تاب برداشتن بدنه و نهایتاً نشتی در آینده‌ی نزدیک پس ‌از بهره‌برداری شیر زیاد است. این مرحله به‌ سادگی انجام می‌شود، فقط کافی است چند نکته زیر را رعایت کنید:

• پیچ و مهره فلنج‌ها را به شکل ضربدری (Cross Pattern) سفت کنید.
• بهتر است تمام پیچ و مهره‌ها را تدریجی و مرحله به مرحله سفت کنید.
• از پیچ و مهره‌ها مطابق با کلاس فلنج شیر و خطوط لوله استفاده کنید.
• سفت کردن بیش‌ازحد خطر پارگی آب‌بند یا شکسته شدن پیچ را به‌ دنبال دارد. از تجهیزات مانند ترکمتر برای سفت کردن با نیروی استاندارد مطابق با دستورالعمل نصب شیر استفاده کنید.

۵- بررسی جهت نصب و تنظیم عملگر شیر

در هنگام نصب شیر پروانه ای باید فاکتورهای فنی متعدد دیگری از قبیل جهت قرار گیری شیر با توجه به نوع سیال و کاربری آن را در نظر بگیرید. موقعیت شیر باید به شکلی باشد که پس ‌از نصب از دسترسی ساده و کامل برای تنظیم، بازرسی و یا تعمیر و سرویس برخوردار باشد.

در نظر گرفتن موقعیت قابل‌ دسترس مهمترین نکته است. توصیه شده که در صورت امکان همواره این شیرها به شکل عمود با قرار دادن عملگر به سمت بالا نصب کنید. همچنین دقت کنید که موقعیت عملگر در شرایط نامطلوبی مانند زیر دیگر خطوط لوله قرار نگیرد. توجه به جهت جریان در سیالات خاص و اطمینان از تراز بودن شیر پس ‌از نصب نیز نکات کلیدی در این مرحله هستند.

۶- تست و اطمینان از عملکرد صحیح شیر

در پایان باید عملکرد شیر را به‌طور کامل تست کنید. این تست برای آن است که از کارکرد صحیح شیر در شرایط عملیاتی بدون نشتی مطمئن شوید. تا جاییکه با خیال راحت سیستم را باز کرده و تحت فشار مورد نیاز از آن در شرایط واقعی استفاده نمایید. با این ‌حال رسیدن به شرایط واقعی مستلزم اطمینان از عملکرد صحیح در تمام جنبه‌های فنی است و باید اقدامات زیر را چک کنید:

• چند بار شیر و از طریق عملگر آن به‌ طور کامل باز و بسته کرده و مطمئن شوید که عملکرد دیسک بدون گیر و روان است.
• شیر را تحت فشار کاری تست کرده و هر نوع نشتی احتمالی را بازرسی کنید.
• مطمئن شوید که دیسک شیر هنگام باز و بسته شدن با بدنه پایپ یا فلنج‌ها تماس نداشته باشد.
• وضعیت عملیاتی و تست نهایی را ثبت کرده و بهره‌برداری از شیر را آغاز کنید.

اشتباهات رایج هنگام نصب شیر پروانه ای

یک اشتباه ساده و به ‌ظاهر کوچک کافی است تا در آینده‌ی نزدیک با خرابی‌های زودهنگام و نشتی سیال مواجه شوید. خطاهایی که به ‌ظاهر مهم نیستند و حتی ممکن است در آغاز بهره‌برداری به چشم نیاید، اما در درازمدت اثر مخرب خود را نشان می‌دهند. مواردی مانند:

• عدم تمیزکاری کامل خط لوله و باقی ماندن براده یا سرباره جوش داخل لوله
• سفت کردن بیش‌ازحد پیچ‌ها هنگام اتصال فلنج که باعث له شدن یا تغییر شکل لاستیک آب‌بندی و حتی ایجاد ترک در بدنه شیر می‌شود.
• بستن نامتقارن پیچ‌های فلنج که باعث ایجاد فشار نامساوی روی بدنه و لاستیک آب‌بندی خواهد شد.
• نصب شیر با دیسک کاملاً بسته که مانع از دقت اندازه‌گیری هم مرکزی شیر و خط لوله شده و حتی ممکن است پس ‌از نصب در هنگام باز شدن به فلنج گیر کند.
• نصب شیر بدون در نظر گرفتن فضای مورد نیاز عملگر

جمع‌ بندی: توصیه‌ هایی برای افزایش عمر مفید شیر پروانه ای

نصب صحیح تنها آغاز بهره‌برداری از شیر پروانه‌ای است و ادامه عمر مفید آن به نحوه استفاده و نگهداری وابسته خواهد بود. راه‌اندازی تدریجی سیستم و جلوگیری از شوک فشاری، پرهیز از باز و بسته کردن سریع و ضربه‌ای دیسک، و توجه جدی به هرگونه نشتی به‌ویژه در مراحل اولیه، نقش مهمی در حفظ سلامت شیر دارند.

همچنین رعایت دقیق محدوده مجاز فشار و دما، اطمینان از سازگاری سیال با متریال بدنه، دیسک و نشیمنگاه، و اجرای یک برنامه منظم سرویس و نگهداری، از عوامل کلیدی در افزایش طول عمر شیر پروانه‌ای به‌شمار می‌روند. در نهایت، رعایت کامل نکات فنی در زمان نصب و بهره‌گیری از مشاوره تخصصی، تضمین‌کننده عملکرد ایمن و پایدار شیر در صنایع مختلف خواهد بود.
