تفاوت شیر کشویی زبانه لاستیکی و زبانه فلزی

شیرهای کشویی را باید از پرکاربردترین شیرآلات صنعتی در بخش‌های مختلف، از جمله صنایع آبی دانست که برای باز و بسته کردن کامل خطوط جریان استفاده می‌شوند. اما استفاده‌ی درست از آن‌ها نیازمند آگاهی کامل از انواع آن‌ها و شناخت تفاوت شیر کشویی زبانه لاستیکی و زبانه فلزی است.

مهم‌ترین تفاوت این دو نوع شیر کشویی را می‌توان در متریال زبانه یا همان دیسک دانست. شیر کشویی با زبانه‌ی لاستیکی، آب‌بندی دقیق و نشتی کمی دارد و برای سیالات خورنده یا فشار متوسط مناسب است، اما مقاومت و طول عمر کمتری دارد. در مقابل شیر کشویی با زبانه‌ی فلزی مقاوم‌‌تر و مناسب فشار و دمای بالاست، طول عمر بیشتری دارد، ولی آب‌ بندی آن نسبت به لاستیکی کمتر است. در این مطلب از پیکامگ با جزئیات تفاوت میان این دو نوع (شیر کشویی) آشنا می‌شوید.

فروشگاه پیکاتک با عرضه‌ی انواع شیرآلات صنعتی، نیازهای شما را به صورت جامع در صنایع و پروژه‌های مختلف تأمین می‌کند و می‌تواند به شما در زمینه‌ی خرید، استفاده و خدمات پس از فروش شیرآلات کشویی مشاوره دهد.

شیر کشویی چیست؟

شیر کشویی (دروازه‌ای) یا گیت ولو (Gate Valve) نوعی از شیرآلات صنعتی است که مستقیما با یک سازوکار خطی عمودی، برای قطع و وصل کردن کامل جریان از آن استفاده می‌شود. این مدل برای حفظ جریان پایدار و بدون افت فشار قابل توجه کاربرد دارد و افت فشار در آن تقریبا صفر است. ساختار شیر کشویی نسبتاً ساده است و از بخش‌های زیر تشکیل می‌شود:

• بدنه (Body): ساختار اصلی شیر که سیال از درون آن می‌گذرد.
• زبانه (دیسک) یا گیت (Gate): یک قطعه‌ی صفحه‌ای یا گوه‌ای-شکل که مسیر جریان را باز یا بسته می‌کند.
• ساقه (Stem): وظیفه‌ی انتقال حرکت از عملگر یا فلکه به گیت را بر عهده دارد.
• نشیمن‌گاه (Seat): سطحی که گیت، در حالت بسته روی آن قرار می‌گیرد.
• فلکه یا عملگر (Handwheel / Actuator): برای باز و بسته کردن دستی یا خودکار شیر استفاده می‌شوند.

با چرخش فلکه یا اکچویتور و حرکت ساقه، گیت به صورت عمودی بالا یا پایین می‌رود. در حالت کاملاً باز، گیت کاملا از مسیر جریان خارج می‌شود، سیال بدون مانع می‌گذرد و در حالت بسته، گیت تماما روی نشیمن‌گاه قرار می‌گیرد و مسیر جریان کاملاً مسدود می‌شود.

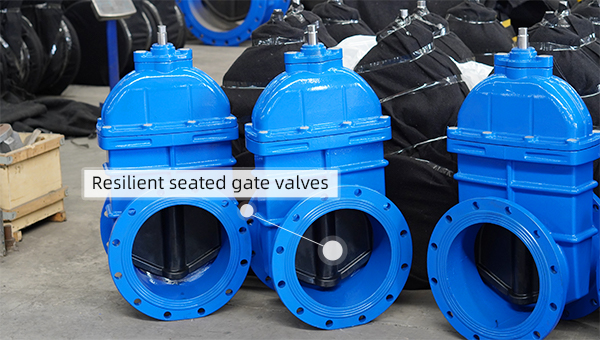

شیر کشویی زبانه لاستیکی (Resilient Seated)

شیر کشویی زبانه لاستیکی، نوعی شیر دروازه‌ای (Gate Valve) است که زبانه‌ی آن با مواد انعطاف‌پذیر و الاستومری مثل EPDM یا NBR پوشش داده شده تا هنگام بسته شدن، آب‌بندی بسیار محکم و قابل اعتمادی ایجاد شود.

در این طراحی، زبانه‌ی لاستیکی در تماس با نشیمن‌گاه (Seat) قرار می‌گیرد و به‌صورت الاستیک درزهای کوچک بین سطوح را پر می‌کند. بدین ترتیب آب‌بندی کامل حتی در شرایطی که سطوح دقیقاً صاف نباشند، امکان‌پذیر می‌شود.

مزایا

• آب‌بندی عالی و جلوگیری از نشت سیال: انعطاف‌پذیری زبانه‌ی لاستیکی باعث ایجاد یک مهره‌بندی دقیق و بدون نشتی می‌شود که در سیستم‌های آبرسانی شهری، فاضلاب و دیگر خطوط انتقال مایعات اهمیت زیادی دارد.
• عملکرد نرم و گشتاور پایین: به دلیل اصطکاک کمتر میان زبانه‌ی لاستیکی و بدنه، نیاز به نیروی کمتری برای باز و بسته کردن شیر وجود دارد که استفاده‌ی دستی را ساده‌تر می‌کند و طول عمر قطعات را افزایش می‌دهد.
• مقاومت در برابر خوردگی و سایش: بسیاری از شیرهای زبانه لاستیکی بدنه‌ای با پوشش‌های محافظ مانند اپوکسی دارند که باعث افزایش طول عمر در محیط‌های مرطوب و خورنده می‌شود.
• نگهداری و تعمیرات آسان: ساختار نسبتاً ساده و امکان تعویض زبانه بدون نیاز به جداسازی کامل شیر، تعمیر را آسان‌تر می‌کند و هزینه‌های نگهداری را کاهش می‌دهد.

محدودیت‌ها

زبانه‌های لاستیکی معمولاً برای فشار کاری تا حدود PN16 و دمای متوسط (معمولاً تا حدود ۸۰ °C) مناسب هستند، اما در کاربردهای با دما و فشار بسیار بالا یا حضور ذرات ساینده در سیال، ممکن است عملکرد آن‌ها محدود شود.

کاربرد

این شیرها به طور گسترده در شبکه‌های توزیع آب، سیستم‌های فاضلاب، تاسیسات تهویه مطبوع، آبیاری کشاورزی و خطوط انتقال مایعات غیرخورنده استفاده می‌شوند و به دلیل آب‌بندی قوی و قابلیت عملکرد نرم، گزینه‌ی محبوبی برای بسیاری از پروژه‌های صنعتی و تأسیساتی به شمار می‌روند.

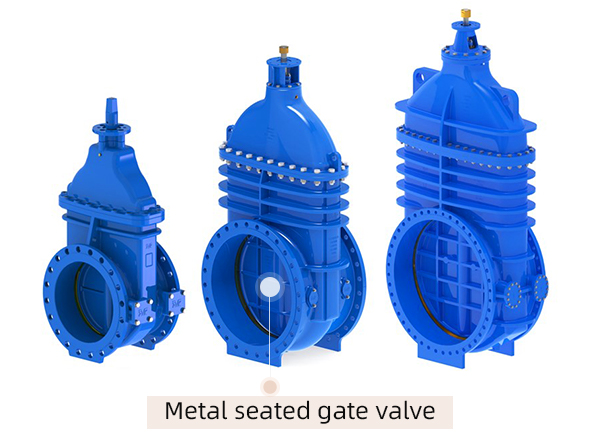

شیر کشویی زبانه فلزی (Metal Seated)

در شیر کشویی زبانه فلزی، نشیمن‌گاه و زبانه از جنس فلز هستند و بدین ترتیب هنگام بسته شدن، سطح فلزی زبانه با سطح نشیمن‌گاه فلزی در تماس مستقیم قرار می‌گیرد تا مسیر گذر سیال را ببندد. این تماس فلز به فلز به ماشین‌کاری دقیق و سطوح سخت و صیقلی نیاز دارد تا امکان آب‌بندی در شرایط کاری سخت فراهم شود.

در این نوع طراحی، تمام یا بخش عمده‌ای از قسمت‌هایی که در تماس با سیال قرار گرفته‌اند، از جمله بدنه، نشیمن‌گاه و زبانه، از جنس فولاد، استنلس‌استیل، آلیاژهای سخت یا پوشش‌های مقاوم در برابر سایش ساخته می‌شوند تا مقاومت مکانیکی و حرارتی بسیار بالایی ایجاد شود.

محدودیت‌ها

• نیاز به گشتاور بالاتر برای عملکرد: تماس فلزی باعث می‌شود که گشتاور باز و بسته کردن شیر بیشتر از شیرهای زبانه لاستیکی باشد و در سایزهای بزرگ معمولاً به گیربکس یا محرک‌های مکانیکی/هیدرولیکی نیاز باشد.
• آب‌بندی کمتر نسبت به زبانه‌های لاستیکی: در برخی کاربردها و با گذشت زمان، تماس فلز‑به‑فلز ممکن است نسبت به زبانه‌های نرم آب‌بندی کامل‌تری نداشته باشد، به‌ویژه اگر سطوح در اثر سایش کم‌تر دقیق شوند.

کاربرد

به طور کلی، شیرهای کشویی زبانه فلزی به دلیل ساختار سخت و مقاوم خود در صنایع نفت، گاز و پتروشیمی، نیروگاه‌ها، خطوط با سیالات ساینده یا حرارت بالا و پروژه‌های صنعتی با فشار بالا، کاربرد گسترده‌ای دارند، در حالی که برای سیستم‌های آبرسانی شهری و کاربردهای کم‌دما و فشار متعارف کمتر استفاده می‌شوند.

آموزش صفر تا صد نصب شیر کشویی

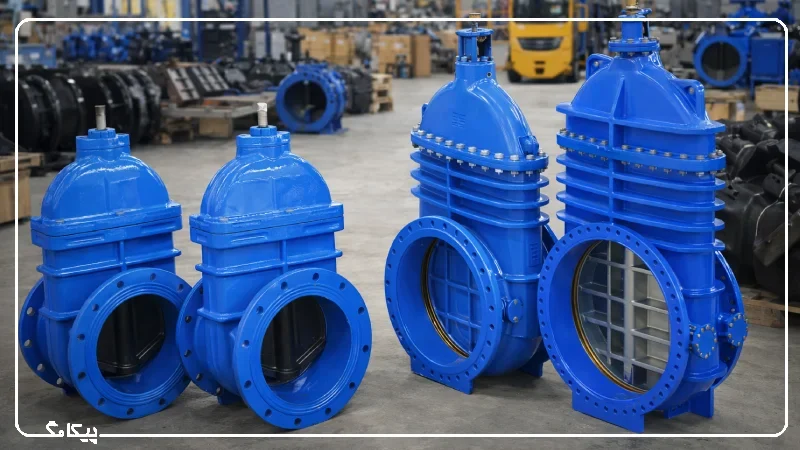

مقایسه شیر کشویی زبانه لاستیکی و زبانه فلزی

انتخاب بین شیر کشویی زبانه لاستیکی و زبانه فلزی، کاملاً به شرایط کاری سیستم، نوع سیال، فشار و دمای عملیاتی و هزینه‌های نگهداری بستگی دارد. هر دو نوع شیر، وظیفه‌ی قطع و وصل کامل جریان را بر عهده دارند، اما تفاوت در جنس زبانه و نشیمن‌گاه باعث می‌شود تا عملکرد آن‌ها در شرایط مختلف کاملاً متفاوت باشد.

• آب‌بندی: شیر کشویی زبانه لاستیکی به دلیل خاصیت انعطاف‌پذیری لاستیک، آب‌بندی بسیار بهتر و معمولاً نشتی نزدیک به صفر دارد. بنابراین گزینه‌ی ایده‌آلی برای شبکه‌های آب‌رسانی و فاضلاب محسوب می‌شود. اما شیر کشویی زبانه فلزی با وجود دقت بالای ساخت، به دلیل تماس فلز با فلز، معمولاً آب‌بندی مطلق شیرهای زبانه لاستیکی را ارائه نمی‌دهد، اما در شرایط سخت عملکرد پایدارتری دارد.
• تحمل دما و فشار: زبانه فلزی برتری محسوسی دارد. این نوع شیر برای فشارها و دماهای بالا و سیالات صنعتی طراحی شده، در حالی که زبانه لاستیکی به محدوده دمایی و فشاری مواد لاستیکی (مانند EPDM یا NBR) محدود است.
• سایش و شرایط سخت کاری: شیر زبانه فلزی برای سیالات دارای ذرات معلق، محیط‌های خورنده، پالایشگاه‌ها و نیروگاه‌ها انتخاب بسیار مناسب‌تری است. اما شیر زبانه لاستیکی در محیط‌های تمیزتر با سیالات غیرساینده عملکرد بهتری دارد و طول عمر بالاتری از خود نشان می‌دهد.
• هزینه و نگهداری: شیر کشویی زبانه لاستیکی معمولاً از قیمت اولیه‌ی کمتر، گشتاور کاری پایین‌تر و تعمیرات ساده‌تری برخوردار است، در حالی که شیر زبانه فلزی به دلیل جنس و ساختار مقاوم‌تر، به هزینه اولیه‌ی بالاتر و نیروی بیشتری برای بهره‌برداری نیاز دارد. هرچند در پروژه‌های سنگین صنعتی، این هزینه با دوام بالاتر جبران می‌شود.

در نهایت، در بررسی تفاوت شیر کشویی زبانه لاستیکی و زبانه فلزی، اگر اولویت پروژه آب‌بندی کامل، هزینه‌ی کمتر و کاربردهای عمومی است، شیر کشویی زبانه لاستیکی انتخاب منطقی‌تری خواهد بود. اما اگر شرایط کاری سخت، دما و فشار بالا یا سیالات ساینده مطرح باشد، شیر کشویی زبانه فلزی گزینه‌ی حرفه‌ای و مطمئن‌تری محسوب می‌شود.

روش انتخاب شیر کشویی مناسب

با آگاهی از تفاوت‌های شیرهای کشویی زبانه لاستیکی و زبانه فلزی، راهنمای زیر می‌تواند به شما برای انتخاب شیر مناسب با پروژه‌ی شما کمک کند.

نوع سیال

• آب آشامیدنی، آب خام، فاضلاب ⬅ لاستیکی
• سیالات صنعتی، بخار، مواد شیمیایی ⬅ فلزی

محدوده دما

• دمای پایین تا متوسط  ⬅ لاستیکی
• دمای بالا یا نوسان شدید دما  ⬅ فلزی

۳. فشار کاری

• فشارهای معمول شبکه آب ⬅ لاستیکی
• فشارهای بالا یا ضربه‌ای ⬅ فلزی

۴. حساسیت به نشتی

• نیاز به آب‌بندی کامل ⬅ لاستیکی
• نشتی مجاز یا قابل کنترل ⬅ فلزی

۵. شرایط محیطی و کاری

• محیط مرطوب و غیرصنعتی ⬅ لاستیکی
• محیط خشن، ساینده، صنعتی ⬅ فلزی

۶. هزینه و نگهداری

• اولویت با هزینه‌ی کمتر و سرویس ساده ⬅ لاستیکی
• اولویت با دوام و طول عمر در شرایط سخت ⬅ فلزی

جمع‌بندی

شیر کشویی زبانه لاستیکی و زبانه فلزی هر دو برای قطع و وصل کامل جریان به‌کار می‌روند، اما کاربردهای متفاوتی دارند. نوع زبانه لاستیکی با آب‌بندی قوی، عملکرد نرم و هزینه‌ی کمتر، گزینه‌ی مناسبی برای شبکه‌های آب، فاضلاب و تأسیسات با فشار و دمای متوسط است. در مقابل، شیر کشویی زبانه فلزی با تحمل بالای دما و فشار و مقاومت در برابر سایش، برای شرایط سخت صنعتی مانند نفت، گاز و نیروگاه‌ها انتخاب مطمئن‌تری محسوب می‌شود. انتخاب نهایی باید بر اساس شرایط واقعی پروژه انجام شود، چون هیچ کدام برتری مطلق ندارند و کارایی آن‌ها به میزان تطابق با نیاز سیستم وابسته است.
