نصب اصولی و صحیح شیر کشویی (شیر دروازهای) نقش بسیار مهمی در افزایش طول عمر، آب بندی مناسب و عملکرد بهینه سیستم لوله کشی دارد. فرقی نمی کند که این شیر در یک پروژه صنعتی، شبکه آب رسانی شهری یا تأسیسات ساختمانی مورد استفاده قرار گیرد؛ رعایت مراحل استاندارد نصب، از بروز نشتی، افت فشار و خرابی زودهنگام جلوگیری می کند.
شیر کشویی یکی از پرکاربردترین شیرآلات صنعتی است که در صنایع مختلف برای قطع و وصل کامل جریان سیالات مورد استفاده قرار می گیرد. این نوع شیر برای کنترل یا تنظیم دبی جریان طراحی نشده و دیسک آن تنها در دو حالت کاملاً باز یا کاملاً بسته عمل می کند؛ به همین دلیل استفاده صحیح از آن اهمیت بالایی دارد.
در این مقاله از پیکامگ قصد داریم آموزش صفر تا صد نصب شیر دروازهای را به صورت مرحله به مرحله، از آماده سازی محل نصب تا تست نهایی و بررسی عملکرد شیر بررسی کنیم تا بتوانید با اطمینان کامل، نصب اصولی و استانداردی انجام دهید.
فروشگاه تخصصی پیکاتک به عنوان یکی از معتبرترین و بزرگترین مراجع واردات و عرضه تجهیزات ابزار دقیق و شیرآلات صنعتی در ایران، مجموعه ای متنوع از شیرهای کشویی (Gate Valve) را با تضمین اصالت کالا، کیفیت بالا و قیمت رقابتی در اختیار مشتریان قرار می دهد. چنانچه برای پروژه خود به دریافت لیست قیمت به روز، راهنمای خرید شیر کشویی مناسب یا مشاوره تخصصی نیاز دارید، کارشناسان مجرب پیکاتک آماده پاسخ گویی به شما هستند.
ابزار و تجهیزات لازم برای نصب شیر کشویی
پیش از آغاز عملیات نصب، اطمینان حاصل کنید اقلام زیر در دسترس هستند:
- شیر کشویی (دروازهای) با سایز متناسب با خط لوله
- آچار یا ابزار مخصوص بستن پیچ های فلنج
- واشر آب بندی یا نوار تفلون (متناسب با نوع اتصال)
- آچار ترک متر برای تنظیم دقیق گشتاور در اتصالات فلنجی
- دستمال یا پارچه تمیز برای پاکسازی سطوح اتصال
- دستکش ایمنی و سایر تجهیزات حفاظت فردی
- تجهیزات تست فشار جهت انجام کنترل های نهایی پس از نصب

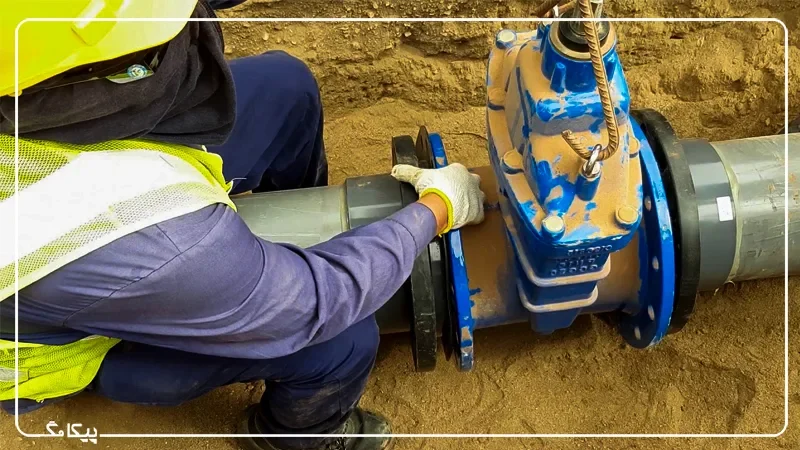

مراحل نصب شیر کشویی
در این بخش، راهنمای گام به گام نصب شیر کشویی را بررسی می کنیم تا فرآیند نصب به درستی و با حداکثر ایمنی و کارایی انجام شود.
جمع آوری ابزار و مواد مورد نیاز
پیش از آغاز عملیات نصب، اطمینان حاصل کنید که تمامی ابزار و تجهیزات لازم در دسترس شما قرار دارد. موارد مورد نیاز شامل شیر کشویی مناسب، لوله بُر، آچار لوله، نوار تفلون، ابزار تمیزکننده لوله و اتصالات مربوطه است. آماده بودن این تجهیزات، روند نصب را سریع تر، ایمن تر و بدون وقفه پیش می برد.
قطع جریان آب
در اولین گام، جریان آب بخش موردنظر را به طور کامل قطع کنید. شیر اصلی آب را ببندید و سپس یکی از شیرهای نزدیک محل نصب را باز کنید تا آب باقی مانده داخل لوله ها تخلیه شود. این کار باعث می شود محل نصب خشک و ایمن باشد.
برش لوله
محل نصب شیر کشویی را با دقت مشخص کرده و اندازهگیری نمایید. سپس با استفاده از لولهبُر، برشی صاف و یکنواخت روی لوله ایجاد کنید. دقت در صاف بودن برش اهمیت زیادی دارد، زیرا برشهای نامنظم میتوانند باعث نشتی در محل اتصال شوند.
تمیزکاری انتهای لوله ها
پس از برش، انتهای لوله ها را به خوبی تمیز کنید. هرگونه پلیسه، برآمدگی یا آلودگی باید کاملاً برطرف شود تا اتصال بهدرستی انجام گیرد. تمیز بودن سطوح اتصال، نقش مهمی در آب بندی مناسب شیر کشویی دارد.
استفاده از نوار تفلون
نوار تفلون را به صورت یکنواخت و در جهت رزوه ها دور انتهای لوله بپیچید. این نوار به ایجاد آب بندی مطمئن کمک کرده و از بروز نشتی در محل اتصال جلوگیری می کند. دقت کنید نوار به اندازه کافی و بدون چینخوردگی استفاده شود.

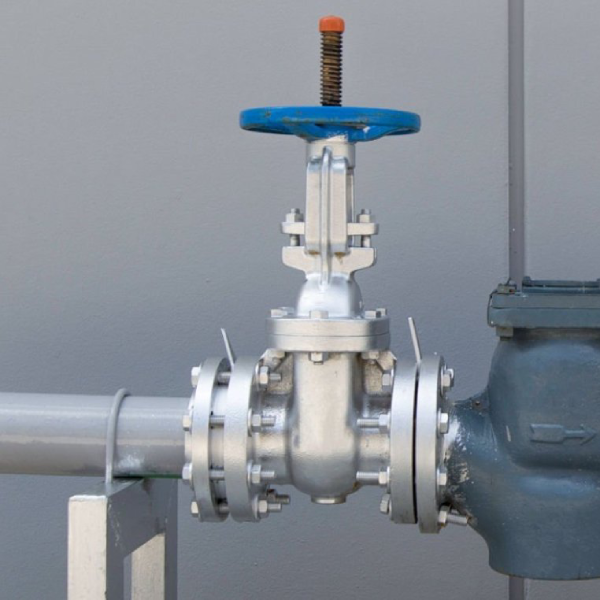

نصب شیر کشویی
شیر کشویی را بین دو انتهای لوله قرار دهید و از صحیح بودن جهت نصب و دسترسی مناسب به فلکه اطمینان حاصل کنید. با استفاده از آچار لوله، اتصالات را محکم نمایید، اما از اعمال نیروی بیش از حد خودداری کنید تا به رزوه ها یا بدنه شیر آسیبی وارد نشود.
بررسی نشتی
پس از نصب، جریان آب را به آرامی باز کنید و تمامی اتصالات را از نظر نشتی بررسی نمایید. در صورت مشاهده نشتی جزئی، اتصالات را کمی سفت کنید. همچنین چند بار شیر را باز و بسته کنید تا از عملکرد صحیح آن مطمئن شوید.
آزمایش عملکرد شیر
زمانی که از عدم وجود نشتی اطمینان حاصل کردید، عملکرد شیر کشویی را به طور کامل آزمایش کنید. باز و بسته شدن روان و قطع کامل جریان نشان دهنده نصب صحیح و عملکرد مناسب شیر است.
تنظیمات نهایی
در پایان، هرگونه تنظیم نهایی مورد نیاز را انجام دهید و اطمینان حاصل کنید که شیر در موقعیتی مناسب و قابل دسترس قرار دارد. تمام اتصالات را مجدداً بررسی کرده و از محکم بودن آنها و عدم وجود نشتی مطمئن شوید تا سیستم آماده بهرهبرداری ایمن و طولانی مدت باشد.
نکات ایمنی نصب شیر کشویی
رعایت اصول ایمنی در هنگام نصب شیر کشویی، از بروز حوادث، آسیب به تجهیزات و کاهش عمر مفید شیر جلوگیری میکند. مهمترین نکات ایمنی عبارتاند از:
- قبل از شروع نصب، جریان سیال و فشار خط لوله را بهطور کامل قطع و تخلیه کنید.
- از تجهیزات حفاظت فردی مانند دستکش ایمنی، کفش کار، عینک محافظ و کلاه ایمنی استفاده نمایید.
- پیش از نصب، بدنه، فلنج ها و اجزای شیر را از نظر سلامت، ترک خوردگی یا آسیب دیدگی بررسی کنید.
- هرگز از فلکه یا گیربکس برای بلند کردن یا جابه جایی شیر استفاده نکنید؛ برای این کار از تسمه، جرثقیل یا ابزار مناسب بهره ببرید.
- هنگام جابه جایی شیرهای سنگین، از تعادل بار و ایمنی محل نصب اطمینان حاصل کنید.
- شیر کشویی باید در وضعیت کاملاً بسته نصب شود تا از آسیب به زبانه و نشیمنگاه جلوگیری گردد.
- از گسکت و متریال آببندی متناسب با فشار، دما و نوع سیال استفاده کنید تا خطر نشتی کاهش یابد.
- پیچ و مهره های فلنج را بهصورت ضربدری و با گشتاور استاندارد سفت کنید؛ اعمال نیروی بیش از حد میتواند موجب ترک یا نشتی شود.
- از نصب شیر در شرایط محیطی نامناسب یا ناپایدار خودداری کنید و فضای کافی برای دسترسی و تعمیرات آینده در نظر بگیرید.
- پس از نصب، تست فشار و بررسی نشتی را به آرامی و با رعایت فاصله ایمن انجام دهید.
- در زمان راهاندازی اولیه، شیر را بهتدریج باز و بسته کنید تا از شوک فشاری و آسیب به سیستم جلوگیری شود.
عیب یابی و رفع مشکلات رایج در شیر کشویی
در فرآیند بهره برداری از شیر کشویی، آشنایی با روش های عیب یابی و رفع مشکلات رایج اهمیت زیادی دارد، زیرا بسیاری از خرابی ها با بررسی های ساده و به موقع قابل پیشگیری هستند. یکی از متداول ترین مشکلات، نشتی از فلنج یا بدنه شیر است که معمولاً به دلیل استفاده از گسکت نامناسب، سفت نشدن یکنواخت پیچ ها، آلودگی سطوح فلنج یا اعمال گشتاور غیراستاندارد ایجاد می شود. در چنین شرایطی، تعویض گسکت، تمیزکاری سطوح اتصال و بستن صحیح پیچ ها به صورت ضربدری می تواند مشکل را برطرف کند؛ اما در صورت مشاهده ترک یا آسیب بدنه، تعویض شیر ضروری خواهد بود.
مشکل رایج دیگر، گیرکردن یا سخت چرخیدن فلکه شیر کشویی است که اغلب در اثر رسوب گذاری، ورود ذرات خارجی، عدم استفاده طولانی مدت یا اعمال نیروی بیش از حد هنگام باز و بسته کردن به وجود می آید. برای رفع این مشکل، باز و بسته کردن دورهای شیر، روان کاری استم و قطعات متحرک طبق دستورالعمل سازنده و در صورت نیاز، تمیزکاری یا تعمیر قطعات داخلی توصیه می شود. این اقدامات ساده می توانند از خرابی های جدی تر جلوگیری کنند.
کاهش دبی یا افت فشار غیرعادی نیز از دیگر مشکلاتی است که معمولاً به دلیل نیمه باز بودن زبانه، استفاده نادرست از شیر کشویی برای کنترل جریان، رسوب گرفتگی داخل شیر یا انتخاب سایز نامناسب رخ می دهد. اطمینان از باز بودن کامل شیر در زمان بهره برداری، عدم استفاده از آن به عنوان شیر کنترلی و بررسی تطابق سایز شیر با خط لوله، از مهم ترین راهکارهای جلوگیری و رفع این مشکل محسوب می شوند. با رعایت این نکات و انجام بازدیدهای دورهای، عملکرد پایدار و طول عمر بالای شیر کشویی تضمین خواهد شد.
جمع بندی
شیر کشویی به عنوان یکی از اجزای مهم و پرکاربرد در سیستم های لولهکشی، نقش مستقیمی در ایمنی، کارایی و طول عمر کل سیستم ایفا می کند. عملکرد صحیح این شیر تنها در صورتی تضمین می شود که نصب آن بر اساس اصول فنی و با رعایت کامل نکات ایمنی انجام گیرد، چرا که هرگونه خطا در این مرحله می تواند منجر به نشتی، افت عملکرد و افزایش هزینه های تعمیر و نگهداری شود.
آماده سازی دقیق خط لوله، به کارگیری ابزار و تجهیزات استاندارد، اجرای صحیح اتصالات و انجام آزمون های لازم پس از نصب، از جمله عواملی هستند که به بهبود بهره وری سیستم و کاهش ریسک های احتمالی کمک می کنند. در نهایت، انجام بازدیدهای دورهای و برنامه ریزی منظم برای نگهداری و سرویس شیر کشویی، تکمیلکننده فرآیند نصب اصولی بوده و عملکرد پایدار، ایمن و بلندمدت این تجهیز را تضمین خواهد کرد.
سوالات متداول
خیر، شیر کشویی فقط باید در حالت کاملاً باز یا کاملاً بسته استفاده شود. استفاده از آن برای کنترل جریان باعث آسیب به زبانه و نشیمنگاه می شود.
بهطور معمول نصب عمودی توصیه میشود، مگر اینکه سازنده شرایط دیگری را مجاز اعلام کرده باشد. همچنین فلکه باید در دسترس اپراتور قرار گیرد.

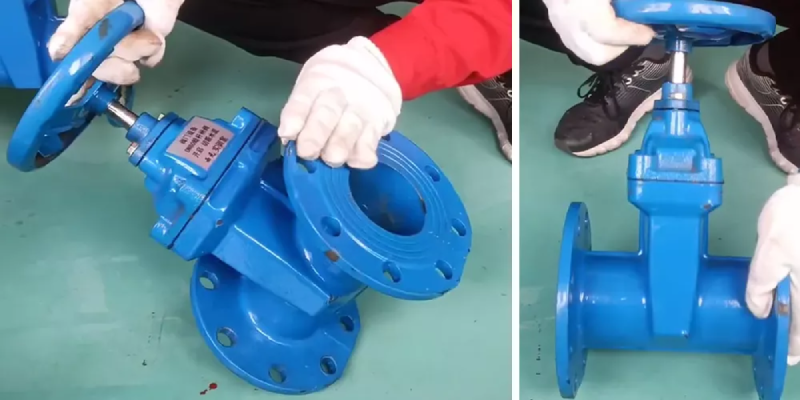

بله، پیش از نصب باید شیر چند بار باز و بسته شود تا از عملکرد صحیح و روان آن اطمینان حاصل گردد.
نصب شیر در حالت بسته از آسیب دیدن زبانه و نشیمنگاه جلوگیری کرده و آب بندی مناسب تری ایجاد می کند.
پس از نصب باید تست نشتی و تست فشار انجام شود و عملکرد باز و بسته شدن شیر بهصورت تدریجی بررسی گردد.
خیر، نگهداری شیر کشویی در معرض نور خورشید، باران و شرایط جوی نامناسب توصیه نمی شود.
زیرا EPDM در تماس با سیالات هیدروکربنی دچار تخریب شده و خاصیت آب بندی خود را از دست می دهد.
