معرفی انواع اتصالات ابزار دقیق و عملکرد و کاربرد هرکدام

سیستم‌ های ابزار دقیق برای انتقال دقیق سیالات، گازها و سیگنال‌ های فرایندی به اتصالاتی نیاز دارند که بتوانند بدون ایجاد نشتی، فشار و دمای کاری را تحمل کنند. در چنین شرایطی، انتخاب صحیح اتصالات ابزار دقیق اهمیت زیادی پیدا می ‌کند؛ چون کوچک‌ ترین نشتی می ‌تواند باعث افت فشار، کاهش دقت اندازه‌ گیری، توقف فرایند یا حتی آسیب به تجهیزات شود. به همین دلیل در صنایع نفت، گاز، پتروشیمی، نیروگاه، صنایع دارویی و خطوط فرایندی از فیتینگ ‌هایی استفاده می ‌شود که آب‌ بندی مطمئن و مقاومت بالایی در برابر فشار و لرزش ایجاد می ‌کنند.

اتصالات ابزار دقیق در مدل ‌های مختلفی تولید می ‌شوند و هرکدام برای شرایط کاری مشخصی کاربرد دارند. تفاوت در نوع طراحی، متریال و نحوه آب ‌بندی باعث می ‌شود انتخاب هر اتصال مستقیما روی عملکرد سیستم تاثیر بگذارد. اگر اتصال نامناسبی انتخاب شود، احتمال نشتی، خرابی تجهیزات و کاهش ایمنی سیستم افزایش پیدا می ‌کند.

فروشگاه اینترنتی پیکاتک مجموعه ‌ای متنوع از اتصالات ابزار دقیق، شیرآلات صنعتی و تجهیزات ابزار دقیق را با مشخصات فنی کامل ارائه می ‌کند. در پیکاتک می ‌توانید انواع فیتینگ‌ های استیل، دبل فرول و اتصالات تخصصی صنایع فرایندی را بررسی و متناسب با نیاز پروژه انتخاب کنید.

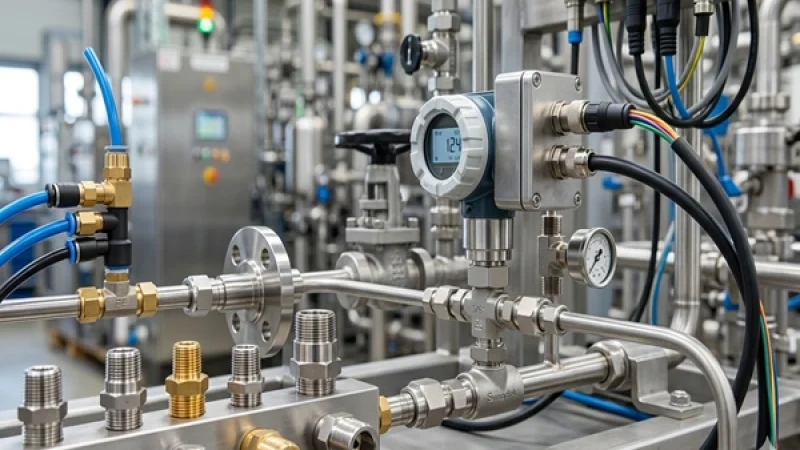

اتصالات ابزار دقیق چیست؟

اتصالات ابزار دقیق یا Instrumentation Fittings قطعاتی هستند که برای اتصال تیوب‌ ها، لوله‌ ها و تجهیزات اندازه‌ گیری در سیستم‌ های فرایندی استفاده می ‌شوند. این اتصالات وظیفه دارند مسیر عبور سیال را بدون نشتی حفظ کنند و در عین حال در برابر فشار، دما و لرزش مقاومت داشته باشند. به همین دلیل طراحی آن‌ ها نسبت به اتصالات صنعتی معمولی دقت بیشتری دارد.

فیتینگ ابزار دقیق معمولا در خطوطی استفاده می‌ شود که دقت و ایمنی اهمیت بالایی دارد. تجهیزاتی مثل ترانسمیتر فشار، گیج فشار، منیفولد، ولوهای ابزار دقیق و سیستم ‌های پنوماتیک برای اتصال به خطوط فرایندی به این نوع اتصالات نیاز دارند. اگر آب ‌بندی اتصال به ‌درستی انجام نشود، عملکرد کل سیستم تحت تاثیر قرار می ‌گیرد.

در سیستم‌ های ابزار دقیق، معمولا از تیوب (Tube) به‌ جای لوله (Pipe) استفاده می ‌شود چون دقت ابعادی بالاتر و سطح داخلی یکنواخت‌ تری دارد و همین موضوع باعث طراحی بیشتر اتصالات بر پایه Tube Fitting می ‌شود. مهم ‌ترین تفاوت اتصالات ابزار دقیق با اتصالات صنعتی معمولی، آب‌ بندی کامل (Leak Tight) است که باعث کاهش نشتی حتی در فشار بالا و شرایط لرزشی می‌ شود و ایمنی سیستم را افزایش می ‌دهد.

در حالی که اتصالات صنعتی معمولی برای کاربردهای عمومی استفاده می‌شوند، اتصالات ابزار دقیق به دلیل طراحی دقیق و فرول ‌های مهندسی‌ شده، برای شرایط حساس و فشارهای کاری سنگین مناسب ‌تر هستند.

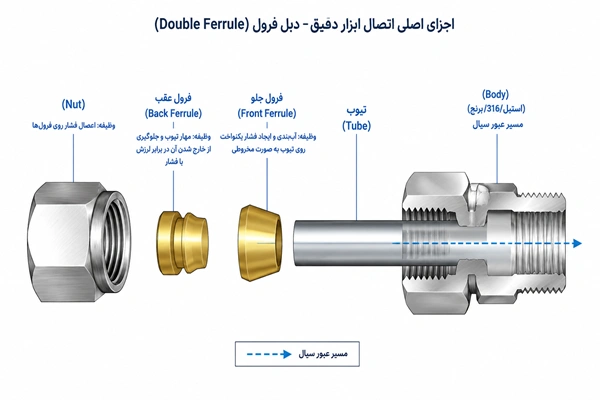

اجزای اصلی اتصالات ابزار دقیق

اتصالات ابزار دقیق از چند بخش اصلی تشکیل می ‌شوند که هرکدام وظیفه مشخصی در آب ‌بندی و اتصال تیوب دارند. هماهنگی دقیق این قطعات باعث می ‌شود اتصال بتواند فشار بالا و لرزش سیستم را بدون ایجاد نشتی تحمل کند. در اتصالات دبل فرول، طراحی این اجزا به‌ گونه‌ای انجام می ‌شود که هم آب ‌بندی کامل ایجاد شود و هم تیوب به‌ صورت مکانیکی مهار شود. در ادامه اجزای اصلی ااتصالات را با هم بررسی می کنیم:

🔹بدنه (Body)

بدنه اصلی ‌ترین بخش اتصال محسوب می ‌شود و سایر اجزا روی آن قرار می‌ گیرند. مسیر عبور سیال داخل بدنه طراحی می‌ شود و رزوه یا محل اتصال تیوب نیز روی همین بخش قرار دارد. جنس بدنه معمولا از استیل ۳۱۶، برنج یا آلیاژهای مقاوم در برابر خوردگی انتخاب می ‌شود تا در شرایط صنعتی دوام کافی ایجاد کند.

🔹مهره (Nut)

مهره وظیفه اعمال فشار روی فرول ‌ها را بر عهده دارد. زمانی که مهره سفت می ‌شود، نیروی مکانیکی به فرول جلو و عقب منتقل می‌ شود تا تیوب داخل اتصال محکم شود. میزان سفت شدن مهره اهمیت زیادی دارد؛ چون سفت کردن بیش از حد می‌ تواند باعث آسیب به تیوب یا تغییر شکل فرول شود.

🔹فرول جلو (Front Ferrule)

فرول جلو مهم‌ ترین نقش را در آب ‌بندی اتصال ایفا می‌ کند. این قطعه هنگام سفت شدن مهره به سطح خارجی تیوب فشار وارد می ‌کند و ناحیه آب ‌بندی را ایجاد می‌ کند. طراحی مخروطی فرول جلو باعث می‌ شود فشار به ‌صورت یکنواخت روی تیوب پخش شود و احتمال نشتی کاهش پیدا کند.

🔹فرول عقب (Back Ferrule)

فرول عقب وظیفه قفل کردن تیوب را بر عهده دارد. این قطعه هنگام سفت شدن اتصال، تیوب را از پشت مهار می‌ کند تا در برابر لرزش یا فشار از محل اتصال خارج نشود. وجود فرول عقب یکی از مهم‌ ترین دلایل مقاومت بالای اتصالات دبل فرول در شرایط کاری سخت محسوب می ‌شود.

انواع اتصالات ابزار دقیق بر اساس ساختار

اتصالات ابزار دقیق از نظر ساختار و نحوه آب‌ بندی به چند دسته اصلی تقسیم می‌ شوند که هرکدام برای شرایط کاری مشخصی طراحی شده‌ اند. تفاوت در طراحی فرول، نوع اتصال و روش آب‌ بندی باعث می ‌شود هر فیتینگ عملکرد متفاوتی در برابر فشار، دما و لرزش داشته باشد. شناخت این تفاوت‌ ها کمک می ‌کند انتخاب دقیق ‌تری برای سیستم ‌های ابزار دقیق انجام شود.

🔹اتصالات تک فرول

اتصالات تک فرول یا Single Ferrule Fittings از یک حلقه فلزی برای آب ‌بندی و نگهداری تیوب استفاده می ‌کنند. در این مدل، با سفت شدن مهره، فرول روی سطح خارجی تیوب فشرده می‌ شود و هم ‌زمان عمل آب ‌بندی و قفل شدن تیوب را انجام می ‌دهد. سادگی طراحی باعث شده این نوع اتصالات در بسیاری از خطوط ابزار دقیق سبک و نیمه‌ سنگین استفاده شوند.

مکانیزم عملکرد در اتصالات تک فرول به این صورت است که نیروی واردشده از طرف مهره مستقیما به یک فرول منتقل می‌ شود. این فرول روی تیوب تغییر شکل جزئی ایجاد می ‌کند و اتصال را آب ‌بندی می‌ کند. هرچه میزان سفت شدن مهره دقیق ‌تر باشد، عملکرد اتصال پایدارتر خواهد بود. اگر اتصال بیش از حد سفت شود، احتمال آسیب دیدن تیوب افزایش پیدا می ‌کند.

یکی از مهم ‌ترین مزایای اتصالات تک فرول، طراحی ساده و هزینه کمتر آن ‌هاست. نصب این نوع فیتینگ ‌ها نسبتا سریع انجام می‌ شود و در پروژه‌ هایی که حساسیت بسیار بالایی وجود ندارد، انتخاب مناسبی محسوب می ‌شوند. همچنین به دلیل تعداد قطعات کمتر، فرایند نگهداری آن ‌ها ساده‌ تر انجام می‌ شود.

با وجود این مزایا، اتصالات تک فرول محدودیت‌ هایی هم دارند. چون یک قطعه وظیفه آب ‌بندی و نگهداری تیوب را هم‌ زمان انجام می ‌دهد، عملکرد آن‌ ها در شرایط دارای لرزش شدید یا سیکل ‌های حرارتی سنگین ضعیف ‌تر از اتصالات دبل فرول خواهد بود. در فشارهای بسیار بالا نیز احتمال افت کیفیت آب ‌بندی بیشتر می‌ شود.

اتصالات تک فرول معمولا در خطوط پنوماتیک، سیستم‌ های کنترل فشار، تجهیزات آزمایشگاهی و برخی سیستم‌ های ابزار دقیق سبک استفاده می‌ شوند. در بسیاری از کاربردهای عمومی صنعتی که فشار کاری متوسط است، این نوع فیتینگ عملکرد مناسبی ایجاد می ‌کند.

از نظر تحمل فشار، مقدار دقیق به برند، سایز و جنس اتصال بستگی دارد؛ اما به ‌صورت کلی اتصالات تک فرول بیشتر برای فشارهای متوسط و شرایطی با لرزش کنترل ‌شده مناسب هستند. در خطوط حساس فرایندی یا سیستم‌ های دارای فشار بالا، معمولا استفاده از اتصالات دبل فرول ترجیح داده می ‌شود.

🔹اتصالات دبل فرول

اتصالات دبل فرول یا Double Ferrule Fittings یکی از پرکاربردترین انواع اتصالات ابزار دقیق در صنایع نفت، گاز و پتروشیمی محسوب می ‌شوند. این اتصالات از دو فرول مجزا تشکیل شده ‌اند که هرکدام وظیفه مشخصی در آب ‌بندی و مهار تیوب دارند. همین طراحی باعث می‌ شود عملکرد این فیتینگ ‌ها در شرایط صنعتی سنگین بسیار مطمئن ‌تر باشد.

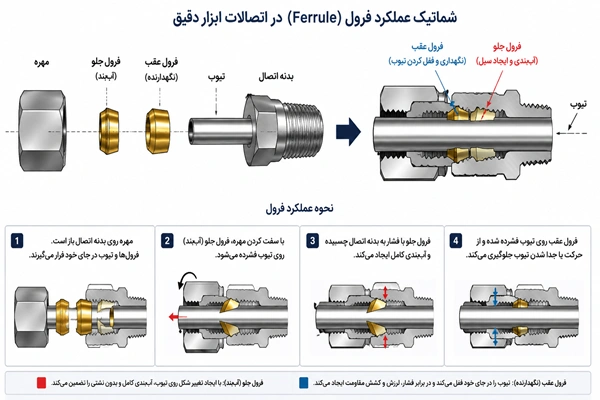

در مکانیزم دبل فرول، فرول جلو وظیفه آب‌ بندی را انجام می‌ دهد و فرول عقب تیوب را قفل می ‌کند. زمانی که مهره سفت می‌ شود، فرول جلو روی سطح تیوب فشرده می ‌شود و ناحیه Leak Tight را ایجاد می‌ کند. سپس فرول عقب به تیوب نیرو وارد می‌ کند تا در برابر لرزش، فشار و حرکت مکانیکی مقاوم شود. جدا بودن وظیفه آب‌ بندی و نگهداری تیوب باعث می ‌شود فشار به‌ صورت یکنواخت ‌تری روی اتصال توزیع شود. همین موضوع احتمال آسیب به تیوب را کاهش می ‌دهد و باعث می ‌شود اتصال در طولانی ‌مدت عملکرد پایدارتری داشته باشد.

یکی از مهم‌ترین مزایای اتصالات دبل فرول، مقاومت بالای آن‌ ها در برابر لرزش است. در سیستم‌ هایی که پمپ، کمپرسور یا تغییرات فشار مداوم وجود دارد، لرزش می ‌تواند باعث شل شدن اتصال یا ایجاد نشتی شود. اما طراحی دبل فرول باعث می‌ شود تیوب به‌ خوبی مهار شود و اتصال پایداری بیشتری داشته باشد.

آب ‌بندی بهتر یکی دیگر از ویژگی‌ های مهم این نوع اتصالات محسوب می ‌شود. طراحی دقیق فرول‌ ها باعث می ‌شود احتمال نشتی حتی در فشارهای بالا نیز کاهش پیدا کند. این نوع فیتینگ‌ ها قابلیت باز و بسته شدن مجدد نیز دارند. اگر عملیات نصب به ‌درستی انجام شود، می ‌توان اتصال را چند بار باز و دوباره مونتاژ کرد بدون اینکه کیفیت آب ‌بندی به ‌طور کامل از بین برود. این ویژگی در تعمیرات و سرویس تجهیزات اهمیت زیادی ایجاد می‌کند.

🔹اتصالات رزوه‌ ای (Threaded Fittings)

اتصالات رزوه ‌ای یکی از رایج‌ ترین انواع اتصالات ابزار دقیق هستند که برای اتصال تجهیزات مختلف به خطوط فرایندی استفاده می‌ شوند. در این نوع فیتینگ ‌ها، اتصال از طریق رزوه انجام می ‌شود و آب‌ بندی معمولا با طراحی رزوه یا استفاده از نوار تفلون و سیلنت تکمیل می ‌شود. دو استاندارد رایج در اتصالات رزوه ‌ای شامل NPT و BSP هستند. رزوه NPT بیشتر در استاندارد آمریکایی استفاده می‌ شود و ساختار مخروطی دارد. در این نوع رزوه، با سفت شدن اتصال، رزوه‌ ها به ‌تدریج در هم قفل می‌ شوند و آب‌ بندی ایجاد می‌ کنند.

رزوه BSP بیشتر در سیستم ‌های اروپایی و آسیایی استفاده می‌ شود و در دو مدل BSPT و BSPP وجود دارد. BSPT رزوه مخروطی دارد؛ اما BSPP رزوه مستقیم یا Parallel محسوب می‌ شود و معمولاً برای آب‌ بندی به اورینگ یا واشر نیاز دارد. تفاوت اصلی رزوه مخروطی و مستقیم در نحوه آب‌ بندی آن‌ هاست. رزوه مخروطی هنگام سفت شدن به‌ صورت مکانیکی آب‌ بندی ایجاد می ‌کند؛ اما رزوه مستقیم بیشتر برای نگهداری اتصال استفاده می ‌شود و بخش آب‌ بندی به کمک قطعات جانبی انجام می‌ شود.

از مهم‌ ترین مزایای اتصالات رزوه ‌ای می ‌توان به نصب آسان، قیمت مناسب و تنوع بالا اشاره کرد. این اتصالات در بسیاری از خطوط ابزار دقیق، سیستم‌ های پنوماتیک و تجهیزات کنترلی استفاده می ‌شوند. با این حال، اتصالات رزوه‌ ای محدودیت‌ هایی نیز دارند. در صورت نصب نادرست یا استفاده از رزوه ناسازگار، احتمال نشتی افزایش پیدا می ‌کند. همچنین در فشارهای بسیار بالا یا شرایط دارای لرزش شدید، عملکرد آن‌ ها نسبت به اتصالات دبل فرول ضعیف ‌تر خواهد بود.

🔹اتصالات جوشی (Welded Fittings)

اتصالات جوشی برای شرایطی استفاده می ‌شوند که نیاز به حداکثر استحکام و کمترین احتمال نشتی وجود دارد. در این نوع اتصالات، تیوب یا لوله به‌ صورت مستقیم به اتصال جوش داده می ‌شود و یک اتصال دائمی ایجاد می ‌کند. به همین دلیل در خطوط دارای فشار و دمای بالا، استفاده از اتصالات جوشی رایج است.

یکی از مهم‌ ترین کاربردهای این نوع فیتینگ‌ ها در صنایع نفت، گاز، پتروشیمی و نیروگاه‌ ها دیده می‌ شود. در خطوطی که سیالات خطرناک یا گازهای تحت فشار منتقل می‌ شوند، حذف رزوه و کاهش نقاط نشتی اهمیت زیادی ایجاد می ‌کند. اتصالات جوشی مقاومت مکانیکی بسیار بالایی دارند و در برابر لرزش، شوک فشاری و تغییرات دمایی عملکرد پایداری ایجاد می‌ کنند. همچنین به دلیل حذف فضای رزوه، احتمال نشتی در طولانی ‌مدت کاهش پیدا می‌ کند.

در کنار این مزایا، محدودیت ‌هایی نیز وجود دارد. مهم ‌ترین محدودیت اتصالات جوشی، دشوار بودن تعمیرات و جداسازی اتصال است. اگر بخشی از سیستم نیاز به تعویض داشته باشد، معمولا عملیات برش و جوشکاری مجدد انجام می‌ شود که زمان و هزینه نگهداری را افزایش می ‌دهد. همچنین نصب این اتصالات به نیروی متخصص و تجهیزات جوشکاری دقیق نیاز دارد. اگر عملیات جوشکاری به‌ درستی انجام نشود، کیفیت اتصال کاهش پیدا می ‌کند و احتمال ترک یا نشتی افزایش پیدا می ‌کند.

انواع اتصالات ابزار دقیق بر اساس شکل ظاهری

اتصالات ابزار دقیق علاوه بر تفاوت در ساختار، از نظر شکل ظاهری و نوع کاربرد نیز در مدل‌ های مختلفی تولید می‌ شوند. هرکدام از این فیتینگ ‌ها برای تغییر مسیر جریان، انشعاب‌ گیری، اتصال تجهیزات یا تغییر سایز خطوط استفاده می‌ شوند. انتخاب صحیح نوع اتصال باعث می ‌شود مسیر جریان پایدارتر عمل کند و نصب تجهیزات با دقت بیشتری انجام شود.

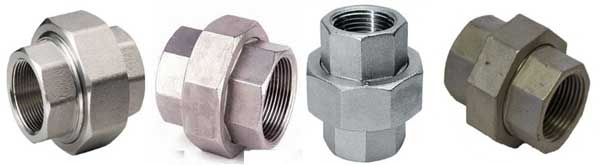

🔹Union (اتصال دو سر پیچی)

اتصال Union یکی از رایج‌ ترین انواع اتصالات ابزار دقیق محسوب می‌ شود که برای اتصال مستقیم دو تیوب یا لوله هم‌ سایز استفاده می ‌شود. این نوع فیتینگ معمولا در خطوطی کاربرد دارد که نیاز به جداسازی یا تعمیرات دوره ‌ای وجود دارد. مهم‌ ترین کاربرد Union ایجاد یک اتصال قابل باز و بسته شدن بدون نیاز به برش خط است.

در بسیاری از سیستم‌ های ابزار دقیق، این ویژگی باعث می ‌شود عملیات سرویس و نگهداری سریع ‌تر انجام شود. اتصالات Union معمولا در خطوط پنوماتیک، سیستم‌ های انتقال سیال، تجهیزات ابزار دقیق و خطوط نمونه ‌گیری استفاده می ‌شوند.

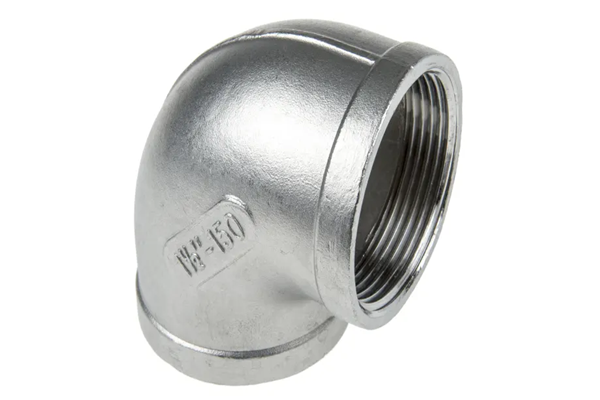

🔹Elbow (اتصال زانویی)

اتصالات Elbow برای تغییر جهت جریان استفاده می‌ شوند. این فیتینگ‌ ها معمولا در زاویه‌ های ۴۵ و ۹۰ درجه تولید می ‌شوند و کمک می‌ کنند مسیر تیوب یا لوله بدون خم ‌کاری تغییر کند.

کاربرد اصلی Elbow در فضاهایی دیده می ‌شود که محدودیت نصب وجود دارد یا تغییر مسیر جریان ضروری است. استفاده از زانویی مناسب باعث می‌ شود تنش مکانیکی روی تیوب کاهش پیدا کند. این نوع اتصال در خطوط ابزار دقیق، تابلوهای پنوماتیک، سیستم ‌های هیدرولیک و تجهیزات فرایندی کاربرد گسترده‌ ای دارد.

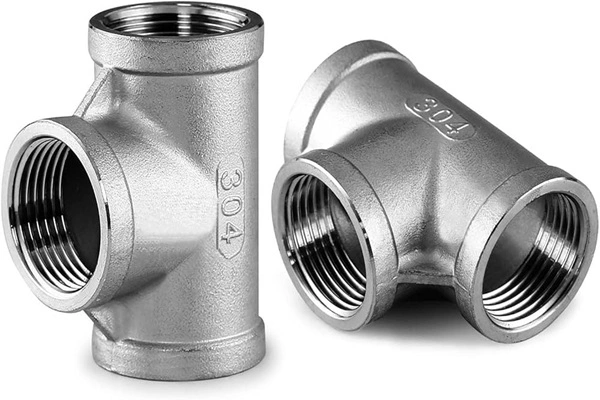

🔹Tee (اتصال سه ‌راهی)

اتصال Tee برای ایجاد انشعاب در مسیر جریان استفاده می‌ شود. این نوع فیتینگ دارای سه خروجی است و معمولا برای تقسیم جریان یا اتصال چند تجهیز به یک خط استفاده می ‌شود.

در سیستم‌ های ابزار دقیق، Tee نقش مهمی در توزیع سیال یا اتصال تجهیزات اندازه‌ گیری ایجاد می‌ کند. بسیاری از گیج ‌های فشار، ترانسمیترها و ولوها از طریق اتصال Tee به خطوط فرایندی متصل می ‌شوند. این نوع اتصال در خطوط انتقال گاز، سیستم‌ های کنترل فشار و صنایع فرایندی استفاده زیادی دارد.

🔹Cross (اتصال چهارراهی یا صلیبی)

اتصالات Cross دارای چهار مسیر اتصال هستند و برای ایجاد چند انشعاب هم ‌زمان استفاده می ‌شوند. این نوع فیتینگ نسبت به Tee کمتر استفاده می ‌شود؛ اما در برخی سیستم‌ های توزیع سیال کاربرد مهمی ایجاد می ‌کند.

مهم‌ ترین کاربرد Cross در سیستم‌ هایی دیده می‌ شود که چند مسیر فرعی باید از یک نقطه منشعب شوند. استفاده از این اتصال باعث کاهش تعداد اتصالات اضافی در خط می ‌شود. اتصالات Cross بیشتر در خطوط ابزار دقیق پیچیده، سیستم‌ های توزیع سیال و برخی تجهیزات کنترلی استفاده می‌ شوند.

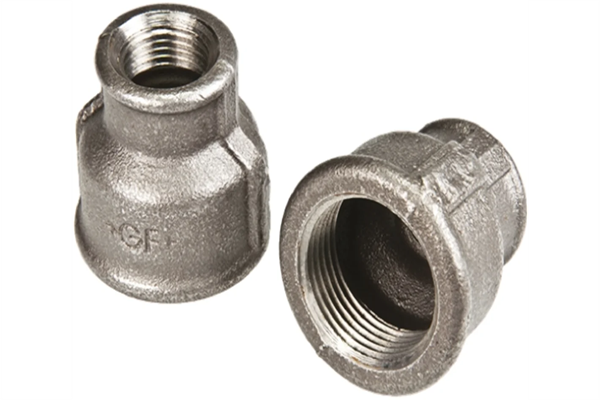

🔹Reducer (تبدیل، کاهنده / افزاینده سایز)

اتصالات Reducer برای اتصال دو خط با سایز متفاوت استفاده می ‌شوند. در بسیاری از سیستم ‌های ابزار دقیق، تغییر سایز تیوب یا لوله اجتناب ‌ناپذیر است و Reducer این اختلاف سایز را مدیریت می‌ کند.

کاربرد اصلی این نوع اتصال در خطوطی است که تجهیزات مختلف با سایزهای متفاوت به یکدیگر متصل می‌ شوند. استفاده صحیح از Reducer باعث می ‌شود افت فشار و آشفتگی جریان کاهش پیدا کند. این فیتینگ ‌ها در صنایع نفت، گاز، سیستم‌ های هیدرولیک و خطوط ابزار دقیق کاربرد زیادی دارند.

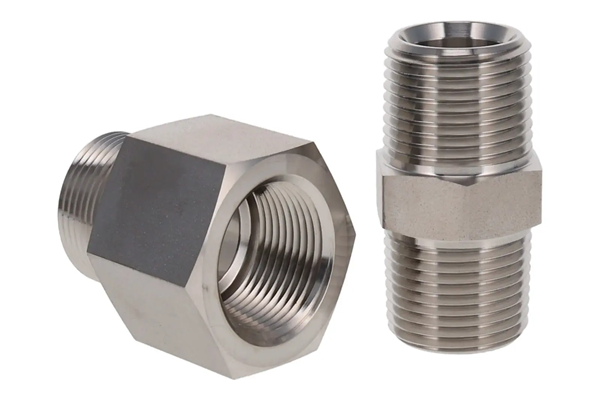

🔹Adapter (آداپتور/ رابط تبدیل اتصال)

اتصالات Adapter برای تبدیل نوع اتصال یا تغییر استاندارد رزوه استفاده می ‌شوند. این نوع فیتینگ ‌ها زمانی کاربرد دارند که دو تجهیز دارای رزوه یا نوع اتصال متفاوت باشند.

برای مثال ممکن است یک تجهیز دارای رزوه NPT باشد و تجهیز دیگر از استاندارد BSP استفاده کند. در چنین شرایطی Adapter امکان اتصال ایمن بین دو بخش را ایجاد می ‌کند. این نوع اتصال در نصب تجهیزات ابزار دقیق، سیستم‌ های پنوماتیک و خطوط فرایندی استفاده گسترده‌ ای دارد.

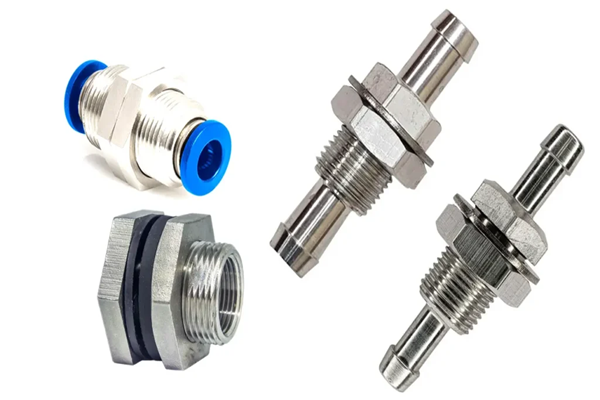

🔹Bulkhead (اتصال عبوری / اتصال دیواره‌ای)

اتصالات Bulkhead برای عبور تیوب یا اتصال از دیواره پنل، مخزن یا تابلو استفاده می‌ شوند. طراحی این نوع فیتینگ به ‌گونه‌ای است که اتصال از دو طرف دیواره ثابت می ‌شود و استحکام بالایی ایجاد می ‌کند.

کاربرد اصلی Bulkhead در تابلوهای کنترل، پنل‌ های ابزار دقیق و مخازن فرایندی دیده می ‌شود. این نوع اتصال باعث می ‌شود عبور تیوب از بدنه تجهیزات بدون نشتی انجام شود. در بسیاری از سیستم ‌های صنعتی، استفاده از Bulkhead به مرتب ‌سازی خطوط و افزایش ایمنی نصب کمک می ‌کند.

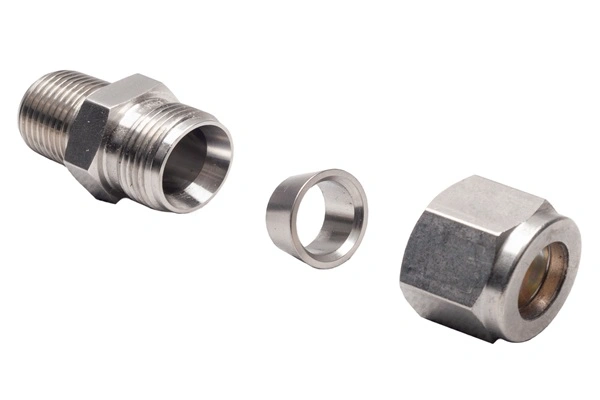

🔹Male Connector (کانکتور نری / اتصال نر)

Male Connector نوعی اتصال ابزار دقیق است که دارای رزوه خارجی محسوب می ‌شود. این نوع فیتینگ برای اتصال تیوب به تجهیزاتی استفاده می‌ شود که ورودی رزوه داخلی دارند. کاربرد اصلی Male Connector در اتصال گیج فشار، منیفولد، ولو و تجهیزات اندازه‌ گیری به خطوط فرایندی دیده می‌ شود. این نوع اتصال در سیستم‌ های ابزار دقیق، پنوماتیک و هیدرولیک استفاده فراوانی دارد.

🔹Female Connector (کانکتور مادگی / اتصال ماده)

Female Connector دارای رزوه داخلی است و برای اتصال تجهیزاتی با رزوه خارجی استفاده می‌ شود. این نوع فیتینگ عملکردی مشابه Male Connector دارد؛ اما ساختار رزوه آن متفاوت است. این اتصالات معمولا در خطوط ابزار دقیق، تجهیزات کنترلی و سیستم‌ های انتقال سیال استفاده می‌ شوند. انتخاب صحیح رزوه در Female Connector اهمیت زیادی دارد؛ چون عدم تطابق رزوه می ‌تواند باعث نشتی یا آسیب به اتصال شود.

🔹مقایسه انواع اتصالات ابزار دقیق بر اساس کاربرد

نوع اتصال	کاربرد اصلی	محل استفاده
Union	اتصال مستقیم دو تیوب	خطوط ابزار دقیق
Elbow	تغییر جهت جریان	سیستم‌های پنوماتیک و هیدرولیک
Tee	ایجاد انشعاب	خطوط فرایندی
Cross	توزیع چند مسیر	سیستم‌های کنترلی
Reducer	تغییر سایز خط	خطوط انتقال سیال
Adapter	تبدیل نوع رزوه یا اتصال	نصب تجهیزات ابزار دقیق
Bulkhead	عبور اتصال از پنل	تابلوهای کنترل
Male Connector	اتصال رزوه خارجی	گیج و ترانسمیتر
Female Connector	اتصال رزوه داخلی	تجهیزات کنترلی

جنس اتصالات ابزار دقیق

جنس اتصالات ابزار دقیق تاثیر مستقیمی روی مقاومت در برابر خوردگی، تحمل فشار، دمای کاری و طول عمر تجهیزات ایجاد می‌ کند. انتخاب متریال مناسب باید بر اساس نوع سیال، شرایط محیطی و فشار کاری انجام شود. در بسیاری از صنایع فرایندی، استفاده از متریال نامناسب باعث خوردگی، نشتی و خرابی زودهنگام سیستم می‌ شود.

متریال	مقاومت خوردگی	تحمل دما	تحمل فشار	کاربرد رایج
استیل ۳۱۶	بالا	متوسط تا بالا	بالا	نفت، گاز، پتروشیمی
برنج	متوسط	متوسط	متوسط	پنوماتیک و هوای فشرده
مونل	بسیار بالا	بالا	بالا	محیط دریایی و آب شور
هستلوی	بسیار بالا	بالا	بالا	صنایع شیمیایی و اسیدی
اینکونل	بالا	بسیار بالا	بالا	نیروگاه و خطوط بخار

کاربرد اتصالات ابزار دقیق در صنایع مختلف

اتصالات ابزار دقیق در صنایع مختلف برای انتقال ایمن سیالات، کنترل فشار و اتصال تجهیزات اندازه‌ گیری استفاده می ‌شوند. نوع فیتینگ، متریال و ساختار اتصال باید متناسب با شرایط هر صنعت انتخاب شود تا سیستم بدون نشتی و افت فشار کار کند.

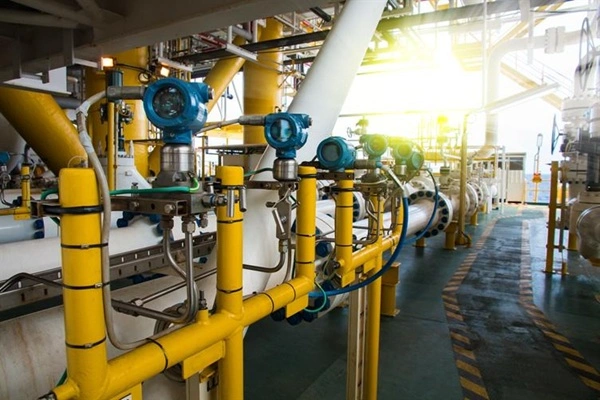

🔹نفت و گاز

در صنایع نفت و گاز، اتصالات ابزار دقیق برای انتقال سیالات تحت فشار، خطوط نمونه ‌گیری و اتصال تجهیزات کنترلی استفاده می‌ شوند. مقاومت در برابر فشار بالا، خوردگی و لرزش در این صنعت اهمیت زیادی ایجاد می‌ کند.

🔹پتروشیمی

در واحدهای پتروشیمی، بسیاری از سیالات خاصیت خورندگی دارند و به همین دلیل از اتصالات استیل ۳۱۶، مونل یا هستلوی استفاده می‌ شود. این فیتینگ ‌ها در خطوط فرایندی، تجهیزات اندازه ‌گیری و سیستم‌ های کنترل کاربرد گسترده ‌ای دارند.

🔹نیروگاه

در نیروگاه‌ ها، اتصالات ابزار دقیق در خطوط بخار، سیستم‌ های کنترل فشار و تجهیزات حرارتی استفاده می ‌شوند. مقاومت در برابر دمای بالا و تنش حرارتی در این کاربرد اهمیت زیادی دارد.

🔹صنایع غذایی

در صنایع غذایی، اتصالات باید سطح داخلی صاف و مقاومت مناسب در برابر خوردگی ایجاد کنند تا آلودگی در مسیر جریان به وجود نیاید. اتصالات استیل ضدزنگ بیشترین کاربرد را در این صنعت دارند.

🔹دارویی

در صنایع دارویی، جلوگیری از آلودگی و حفظ خلوص سیال اهمیت بالایی دارد. به همین دلیل از اتصالات ابزار دقیق با کیفیت ساخت بالا و قابلیت آب ‌بندی دقیق استفاده می ‌شود.

🔹خطوط پنوماتیک

در سیستم‌ های پنوماتیک، اتصالات برای انتقال هوای فشرده و اتصال تجهیزات کنترلی استفاده می ‌شوند. در این خطوط معمولا از فیتینگ‌ های برنجی یا استیل با نصب سریع استفاده می ‌شود.

🔹سیستم‌ های هیدرولیک

در سیستم‌ های هیدرولیک، اتصالات باید فشارهای بالا و شوک ‌های فشاری را تحمل کنند. استفاده از اتصالات دبل فرول و فیتینگ‌های مقاوم باعث می‌ شود احتمال نشتی در این سیستم‌ ها کاهش پیدا کند.

🔹صنایع نیمه‌ هادی

در صنایع نیمه‌ هادی و تجهیزات الکترونیکی، کوچک‌ ترین آلودگی می ‌تواند عملکرد سیستم را مختل کند. به همین دلیل از اتصالات بسیار دقیق با آب‌ بندی کامل و متریال مقاوم در برابر خوردگی استفاده می‌ شود.

تفاوت اتصالات ابزار دقیق و اتصالات پایپینگ

این اتصالات هر دو برای اتصال خطوط انتقال سیال استفاده می ‌شوند؛ اما از نظر طراحی، دقت آب ‌بندی و نوع کاربرد تفاوت‌ های مهمی دارند. از اتصالات ابزار دقیق بیشتر در سیستم‌ های حساس و خطوط کنترلی استفاده می‌ شود؛ در حالی که اتصالات پایپینگ معمولا برای انتقال حجم بالای سیال در خطوط اصلی کاربرد دارند.

اتصالات ابزار دقیق معمولا روی تیوب نصب می‌ شوند و طراحی آن ‌ها به ‌گونه‌ای انجام می ‌شود که نشتی به حداقل برسد. در مقابل، اتصالات پایپینگ بیشتر برای لوله ‌های صنعتی با سایز بزرگ استفاده می‌ شوند و تمرکز اصلی آن‌ ها روی استحکام مکانیکی خط است.

🔹جدول تفاوت اتصالات ابزار دقیق و اتصالات پایپینگ

ویژگی	اتصالات ابزار دقیق	اتصالات پایپینگ
دقت آب ‌بندی	بسیار بالا	متوسط
فشار کاری	مناسب فشارهای بالا و حساس	مناسب انتقال سیالات حجیم
سایز رایج	کوچک و دقیق	بزرگ‌ تر
نوع اتصال	فرولی، رزوه‌ای، دبل فرول	فلنجی، رزوه‌ای، جوشی
کاربرد	تجهیزات کنترلی و اندازه‌گیری	خطوط اصلی انتقال سیال
مقاومت در برابر لرزش	بالا	متوسط
میزان نشتی	بسیار کم	بیشتر از اتصالات ابزار دقیق
دقت ساخت	بالا	معمولی ‌تر

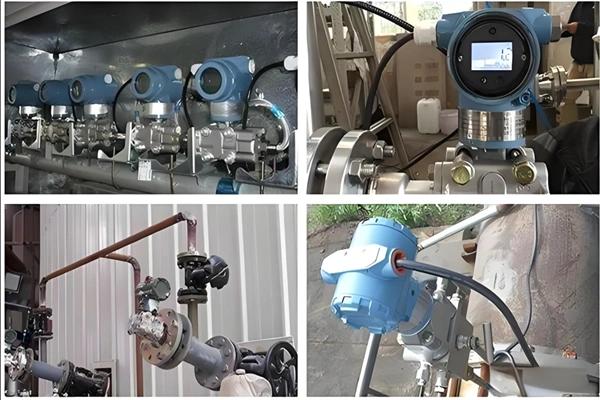

اتصالات ابزار دقیق معمولا در کنار تجهیزاتی مثل گیج فشار، ترانسمیتر، منیفولد و سیستم‌ های کنترلی استفاده می ‌شوند؛ اما اتصالات پایپینگ بیشتر در خطوط انتقال اصلی، مخازن و سیستم ‌های فرایندی بزرگ کاربرد دارند. انتخاب صحیح هرکدام باعث می‌ شود عملکرد سیستم پایدارتر و ایمن‌ تر انجام شود.

چگونه اتصال ابزار دقیق مناسب انتخاب کنیم؟

انتخاب صحیح اتصالات ابزار دقیق تاثیر مستقیمی روی ایمنی، عملکرد و طول عمر سیستم ایجاد می‌ کند. اگر فیتینگ متناسب با شرایط کاری انتخاب نشود، احتمال نشتی، افت فشار و خرابی تجهیزات افزایش پیدا می ‌کند. برای انتخاب اتصال مناسب باید چند فاکتور مهم به ‌صورت هم ‌زمان بررسی شود.

🔹فشار کاری

اولین عامل مهم، فشار کاری سیستم است. هر اتصال ابزار دقیق محدوده مشخصی از فشار را تحمل می ‌کند و اگر فشار خط از ظرفیت اتصال بیشتر باشد، احتمال نشتی یا آسیب مکانیکی افزایش پیدا می‌ کند. در خطوط فشار بالا معمولا استفاده از اتصالات دبل فرول توصیه می‌ شود.

🔹دما

دمای فرایند روی عملکرد متریال و آب ‌بندی اتصال تاثیر زیادی ایجاد می ‌کند. در محیط‌ های دمای بالا باید از متریال‌ هایی مثل استیل ۳۱۶ یا اینکونل استفاده شود تا تغییر شکل یا افت استحکام اتفاق نیفتد.

🔹نوع سیال

نوع سیال یکی از مهم ‌ترین معیارهای انتخاب فیتینگ محسوب می‌ شود. سیالات خورنده، اسیدی یا دارای رطوبت بالا به اتصالاتی با مقاومت شیمیایی مناسب نیاز دارند. برای مثال در محیط‌ های خورنده معمولا از مونل یا هستلوی استفاده می‌ شود.

🔹لرزش

در سیستم ‌هایی که پمپ، کمپرسور یا شوک فشاری وجود دارد، میزان لرزش اهمیت زیادی پیدا می ‌کند. در چنین شرایطی اتصالات دبل فرول عملکرد پایدارتری ایجاد می ‌کنند و احتمال شل شدن اتصال را کاهش می‌ دهند.

🔹سایز تیوب

سایز اتصال باید دقیقاً با سایز تیوب یا لوله هماهنگ باشد. استفاده از سایز نامناسب باعث افت کیفیت آب ‌بندی و افزایش احتمال نشتی می‌ شود. بررسی استاندارد سایز تیوب قبل از انتخاب اتصال اهمیت زیادی دارد.

🔹جنس تیوب

جنس تیوب باید با متریال اتصال سازگاری داشته باشد. استفاده از متریال ناسازگار می ‌تواند باعث خوردگی گالوانیکی یا کاهش استحکام اتصال شود. معمولا توصیه می ‌شود جنس تیوب و فیتینگ تا حد امکان مشابه انتخاب شود.

🔹نوع رزوه

در اتصالات رزوه‌ای باید نوع رزوه به ‌دقت بررسی شود. تفاوت بین رزوه‌های NPT و BSP می ‌تواند باعث عدم آب‌ بندی صحیح اتصال شود. انتخاب رزوه مناسب نقش مهمی در جلوگیری از نشتی ایجاد می ‌کند.

🔹شرایط محیطی

شرایط محیطی مثل رطوبت، مواد شیمیایی، فضای دریایی یا محیط‌ های دارای گردوغبار باید هنگام انتخاب اتصال بررسی شود. در محیط‌ های خورنده استفاده از اتصالات استیل ۳۱۶ یا مونل دوام بیشتری ایجاد می ‌کند.

نکات مهم نصب و آب ‌بندی اتصالات ابزار دقیق

حتی بهترین اتصالات ابزار دقیق نیز در صورت نصب نادرست نمی‌ توانند عملکرد مطمئنی ایجاد کنند. رعایت اصول نصب و آب ‌بندی باعث می‌ شود اتصال بدون نشتی کار کند و عمر تجهیزات افزایش پیدا کند.

🔹نحوه سفت کردن صحیح

سفت کردن مهره باید مطابق دستورالعمل سازنده انجام شود. اگر اتصال کمتر از حد لازم سفت شود، احتمال نشتی افزایش پیدا می ‌کند و اگر بیش از حد سفت شود، ممکن است فرول یا تیوب آسیب ببیند.

🔹جلوگیری از نشتی

برای جلوگیری از نشتی باید تمام قطعات اتصال قبل از نصب بررسی شوند. وجود خط و خش، ترک یا آلودگی روی فرول و تیوب می ‌تواند کیفیت آب‌ بندی را کاهش دهد. استفاده صحیح از سیلنت یا نوار تفلون در اتصالات رزوه ‌ای نیز اهمیت زیادی دارد.

🔹تمیز بودن تیوب

سطح تیوب باید قبل از نصب کاملا تمیز باشد. وجود روغن، براده یا ذرات فلزی روی سطح تیوب می ‌تواند مانع آب ‌بندی صحیح شود و احتمال نشتی را افزایش دهد.

🔹اهمیت Deburring

پس از برش تیوب باید عملیات Deburring انجام شود تا لبه‌ های تیز و براده‌ ها حذف شوند. اگر لبه تیوب صاف و یکنواخت نباشد، فرول به‌ درستی روی سطح قرار نمی ‌گیرد و اتصال عملکرد مناسبی ایجاد نمی‌ کند.

🔹عدم استفاده از تیوب آسیب‌ دیده

تیوب دارای ترک، له ‌شدگی یا خراش عمیق نباید استفاده شود. آسیب ‌دیدگی تیوب می ‌تواند باعث نشتی یا کاهش استحکام اتصال شود و ایمنی کل سیستم را تحت تأثیر قرار دهد.

جمع ‌بندی

اتصالات ابزار دقیق نقش مهمی در حفظ ایمنی، پایداری و عملکرد دقیق سیستم‌ های فرایندی ایجاد می ‌کنند. انتخاب صحیح فیتینگ بر اساس فشار کاری، دما، نوع سیال و شرایط محیطی باعث می ‌شود احتمال نشتی، افت فشار و خرابی تجهیزات کاهش پیدا کند. به همین دلیل در صنایع حساس مثل نفت، گاز، پتروشیمی، نیروگاه و خطوط کنترلی، انتخاب اتصال مناسب اهمیت زیادی دارد.

کیفیت ساخت اتصالات نیز تاثیر مستقیمی روی عملکرد سیستم ایجاد می ‌کند. استفاده از فیتینگ ‌های استاندارد و متریال مقاوم باعث می‌ شود اتصال در برابر فشار، لرزش و خوردگی دوام بیشتری داشته باشد. همچنین انتخاب برند معتبر می ‌تواند احتمال نشتی و هزینه ‌های تعمیرات را کاهش دهد.

برای بررسی و خرید انواع اتصالات ابزار دقیق، فیتینگ ‌های استیل و تجهیزات تخصصی صنایع فرایندی می ‌توانید محصولات موجود در فروشگاه پیکاتک را مشاهده و متناسب با نیاز پروژه خود انتخاب کنید.
