کارخانهها و سایتهای صنعتی برای تولید انبوه، دقیق و البته کارآمد محصولات مختلف هستند. تمام این قابلیتها به لطف طراحی هوشمندانه و استفاده هدفمند از انواع ماشین آلات صنعتی است. ابزارها، دستگاههای مکانیکی یا رباتیکی که برای تولید، مونتاژ، بستهبندی و پردازش مواد در صنایع مختلف طراحی شده و مورد استفاده گسترده قرار میگیرند. اکثر این ماشینها معمولاً بزرگ با طراحی پیچیده و توان عملیاتی بالا هستند.
آیا تا به حال وارد یک کارخانه شدهاید؟ قطعاً کارخانهها با یکدیگر متفاوت هستند و مسیر تولید در آنها کاملاً تخصصی است. اما خطوط تولید هر کارخانه و یا سایت صنعتی با کنار هم قرار گرفتن انواع ماشین آلات صنعتی فعالیت میکنند. در این مقاله از پیکامگ قصد داریم تا مفهوم ماشین آلات صنعتی را موشکافی کرده و درباره اجزا، اصول طراحی و نکات فنی پیرامون آنها صحبت کنیم.
پیکاتک به عنوان مرجع تخصصی تجهیزات صنعتی و ابزار دقیق، محصولات متنوعی را در زمینهی شیرآلات صنعتی و اتصالات فراهم کرده است و میتوانید ضمن دریافت راهنمایی و مشاوره برای خرید، مقرونبهصرفهترین گزینهها را متناسب با پروژهی خود انتخاب کنید.
ماشین آلات صنعتی چیستند؟
ماشین آلات دستگاهها و یا تجهیزاتی هستند که در کارخانهها و خطوط تولید نصب شده و برای ساخت، پردازش، مونتاژ، بستهبندی یا جابهجایی مواد اولیه و محصولات به کار میروند. این ماشینها معمولاً در ابعاد بزرگ و برای تولید سریع و انبوه طراحی شدهاند. اما بسته به نوع صنعت و محصول تولید شده ممکن است در ابعادی کوچک به اندازه یک میز ساخته شوند و فعالیتی خاص را با سرعت و دقت بالا اغلب به شکل اتوماتیک یا نیمه اتوماتیک انجام دهند.
مقیاس بزرگ برای تولید انبوه، توان عملیاتی بالا برای کار مداوم و طولانی مدت و راهاندازی تخصصی با شرایط نگهداری ویژه از جمله مشخصههای مشترک انواع ماشینآلات است. دستگاههای CNC، پرس صنعتی، نوار نقالهها، تزریق پلاستیک، بسته بندی، انواع رباتهای صنعتی و… نمونههای رایجی هستند که کموبیش در هر صنعتی پیدا میشوند. اما نهایتاً کاربرد اصلی ماشین آلات صنعتی برای تبدیل مواد خام به محصول نهایی با حداقل دخالت انسانی و حد اکثر بازدهی است.
اجزای اصلی ماشین آلات صنعتی
هر ماشین صنعتی بدون توجه به نوع و یا کاربرد آن با ترکیبی از اجزای مکانیکی، الکتریکی و کنترلی طراحی می شود. این اجزا اگر چه ذاتاً متفاوت هستند، اما همگی آنها در کنار هم یک ماشین مستقل را تشکیل داده و فعالیت میکنند. یک ماشین صنعتی قطعاً هزاران قطعه ریز و درشت دارد و اجزای اصلی ماشینها از کنار هم قرار گرفتن همین قطعات شکل میگیرند. اجزای اصلی ماشینهای صنعتی به قرار زیر است:
🔹بدنه و قاب ماشین (Structure)
اسکلت و پایه ماشین است که تمام اجزای دیگر باید بر روی آن سوار شوند. این بخش هیچ حرکت مکانیکی ندارد، اما باید آنقدر مقاوم و صلب باشد که در برابر انواع نیروهای عملیاتی، لرزشی و وزن دیگر بخشها مقاومت کرده و تغییر شکل ندهد. معمولاً بدنه و اسکلت ماشین آلات صنعتی را از آلیاژهای فولادی یا چدنی میسازند.
🔹سیستم محرکه ماشین (Drive System)
شامل تمام بخشهای تأمین نیرو و حرکت برای ماشین است. موتور اصلیترین تجهیز این بخش است که معمولاً از نوع برقی AC یا DC استفاده میشود. از طرفی ممکن است یک ماشین صنعتی دارای چندین موتور الکتریکی کوچک و بزرگ از نوع تکفاز یا سه فاز باشد. همچنین تمام بخشهای کنترلی مانند گیربکسها، کوپلینگها و یا کلاج به عنوان تجهیزات اساسی در سیستم محرکه ماشین دستهبندی میشوند. در موارد نادر برای طراحی ماشینآلات صنعتی ممکن است از موتورهای هیدرولیکی یا پنوماتیکی نیز استفاده کنند.
🔹سیستمهای انتقال قدرت (Power Transmission System)
این تجهیزات برای دریافت توان از موتور و انتقال آن به دیگر قسمتهای ماشین آلات صنعتی هستند. شفتها، یاتاقانها، چرخدندهها، زنجیرها و انواع تسمه در این بخش استفاده شده تا به ترتیبی توان موتور را در کل دستگاه و برای انجام انواع فعالیتها توزیع کنند. ماشین صنعتی ممکن است فقط یک موتور داشته باشد، اما به لطف طراحی هوشمندانه سیستمهای انتقال قدرت انواع بخشهای مختلف آن کاملاً هماهنگ با یکدیگر فعالیت کنند.
🔹قطعات کاری و ابزارها (Working Tools)
بخش پایانی فرایند کار در ماشینآلات است که مستقیماً با ماده یا محصول در ارتباط هستند. قطعات کاری در هر ماشین با توجه به نوع محصول و هدف نهایی متفاوت است. به عنوان مثال ابزارهای برش مانند مته، تیغه یا قلمتراش در دستگاه CNC همان ابزار نهایی است. ولی این ابزار در دستگاهها مانند پرسهای صنعتی به شکل قالبهای مختلف طراحی میشود.
🔹سیستم کنترل (Control System)
هر ماشین صنعتی دارای یک یا چند سیستم کنترل است که میتواند کاملاً اتوماتیک، نیمه اتوماتیک و یا با نظارت مستقیم اپراتور به شکل دستی طراحی شده باشد. کنترل کنندههای صنعتی از قبیل PLC بخش مرکزی این سیستم هستند. در عین حال تجهیزات مانند اینورترها، سنسورها، شیرهای کنترل، میکروسوئیچها و… نیز بخشهای دیگر سیستم کنترل ماشین را تشکیل میدهند.
🔹سیستم های پشتیبانی و ایمنی (Auxiliary and Safety Systems)
تمام ماشینهای صنعتی به شکلی طراحی میشوند که با ضریب ایمنی بالا فعالیت کرده و آسیبی به تجهیزات، محصولات و یا اپراتور وارد نشود. سیستم های پشتیبانی و ایمنی از قبیل سیستم خنک کاری، روانکاری، قطع اضطراری و… برای این منظور در طراحی انواع ماشینها به شکلهای مختلف کارایی دارند.
دسته بندی انواع ماشین آلات صنعتی
همه ماشین آلات برای انجام وظایفی دقیق در ابعاد بزرگ و سرعت بالا طراحی شدهاند و میتوانند مسیر فرآوری و یا تولید هر محصول کارخانهای را متحول سازند. اما این ماشین ها براساس ماهیت کاری که انجام میدهند و یا در کل صنعتی که در آنجا مورد استفاده قرار میگیرند، متفاوت هستند. انواع این ماشین ها را می توانیم براساس عملکرد و نوع صنعت در دسته بندی های مختلف قرار دهیم:
✅براساس عملکرد
در این دستهبندی هدف نهایی از کارکرد ماشین مورد توجه قرار گرفته و انواع آنها را با توجه به ساختار طراحی، نوع کارکرد و نهایتاً محصولی که تولید میکنند در گروههای مختلف قرار میدهیم. این دستهبندی براساس عملکرد ماشین آلات صنعتی به قرار زیر است:
۱) ماشین آلات شکل دهی و برش
این گروه از ماشین آلات صنعتی برای تغییر شکل فیزیکی مواد مانند فلزات، پلاستیکها و یا چوب از طریق برش، خمش، سوراخکاری و یا تراشکاری هستند. هدف از طراحی این دسته ماشینآلات برای تولید قطعات با اندازه، شکل و هندسه دقیق است. انواع ماشینآلات برش مانند ارههای نواری، گیوتینهای صنعتی، تراشکاری، فرزکاری و یا ماشینهای شکلدهی مانند پرسها، نوردها و دستگاههای کشش در این دستهبندی قرار میگیرند.
دقت بالا با نیروی عملیاتی زیاد ویژگی مشترک همگی این ماشینآلات است. از طرفی با فناوریهای متنوع از ماشینهای سنتی با عملکرد دستی تا سیستمهای پیشرفته لیزری در این گروه قرار دارند. معمولاً از این ماشینها در قطعهسازی استفاده میکنند.
۲) ماشین آلات قالب گیری و تزریق
این گروه از ماشینها به شکلی طراحی شدهاند که با استفاده از قالب میتوانند مواد اولیه را به شکلهای پیچیده و دقیق تبدیل کنند. فرایند کاری این ماشینها عموماً شامل ذوب ماده، تزریق تحت فشار داخل قالب، خنک کاری و سپس خروج قطعه نهایی است.
دستگاههای تزریق پلاستیک متداولترین ماشینها در این گروه هستند که برای تولید انبوه قطعات استفاده میشوند. اما سیستمهای مدرن دیگری از قبیل ماشینها برای قالبگیری فلزات نیز طراحی شده است. از این نوع ماشینآلات برای تولید انبوه قطعات با شکلهای پیچیده در صنایع مختلف خودروسازی، بستهبندی، الکترونیک و درکل تهیه انواع کالاهای مصرفی و یا تولید اسباببازی استفاده میکنند.

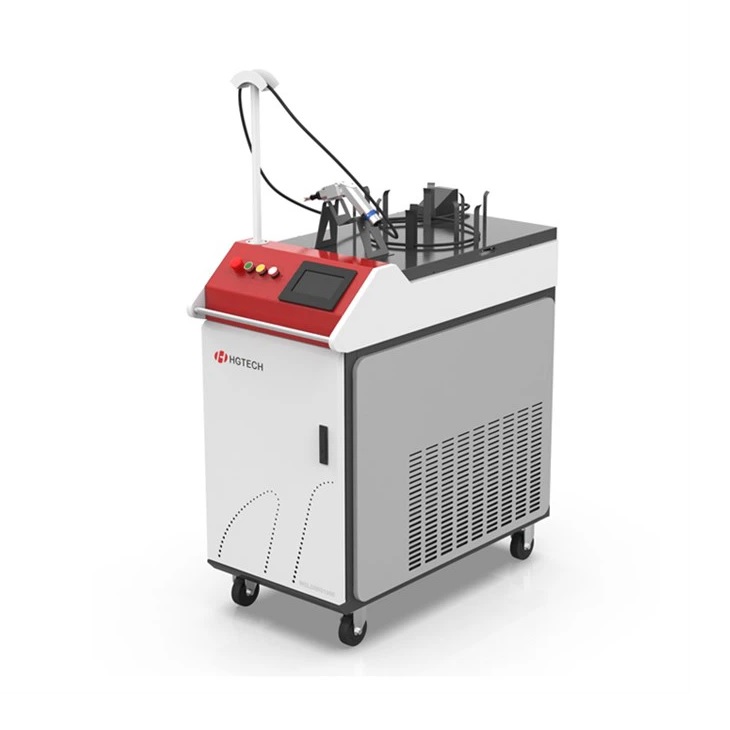

۳) ماشین آلات مونتاژ و اتصال
این گروه از ماشینها برای متصل کردن قطعات مجزا و تشکیل یک مجموعه به عنوان محصول نهایی کارایی دارند. تمرکز اصلی این دسته از ماشین آلات صنعتی بر سرعت، دقت و استحکام اتصال قطعات مختلف به یکدیگر است. ماشینهای اتصال مکانیکی مانند پرچکار و یا انواع سیستمهای رباتیک جوشکاری و چسب زنی در این دستهبندی قرار میگیرند.
این دسته ماشینها معمولاً طراحی پیشرفته برای موقعیتیابی دقیق، هماهنگی چند منظوره و انعطافپذیری برای تولید محصولات مختلف در یک خط تولید دارند. صنعت خودروسازی و کارخانههای تولید لوازم خانگی مصرفکنندگان اصلی این دسته ماشینهای صنعتی هستند.
۴) ماشین آلات بسته بندی
این گروه از ماشین آلات صنعتی عملیات آمادهسازی، پر کردن، بستهبندی و درببندی محصول نهایی را بر عهده دارند. هدف اصلی از طراحی و کارکرد این ماشینها برای حفظ کیفیت محصول، افزایش سرعت عملیات و جذابیت ظاهری است.
ماشینهای پرکن نمونه برجسته از این دست هستند که برای پر کردن حجمی، وزنی یا پیمانهای بطریها طراحی شدهاند و در انواع صنایع غذایی، دارویی و شیمیایی کاربردی گسترده دارند. تجهیزات بستهبندی، لیبل زن و یا درببند از دیگر ماشینهای این خانواده بزرگ محسوب می شوند.

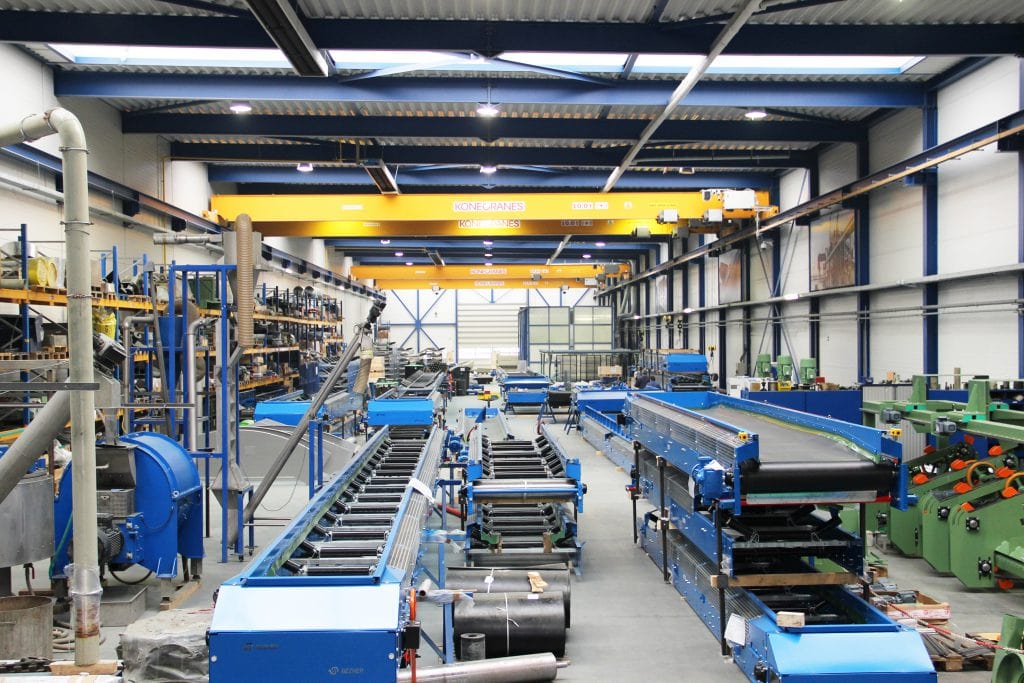

۵) ماشین آلات جابجایی مواد
این گروه از ماشینها برای انتقال، بارگیری، تخلیه، چیدن و ذخیرهسازی مواد و محصولات در فضای کارخانه و انبار هستند. هدف اصلی از طراحی این ماشینها برای بهینهسازی جریان مواد و کاهش زمان توقف خطوط تولید است. تجهیزات انتقال پیوسته مانند نوار نقالهها و یا بالابرها مهمترین ماشینآلات در این دسته محسوب میشوند که در انواع صنایع مورد استفاده قرار میگیرند. اما ماشینآلات دیگری از قبیل لیفتراکها، سیستمهای انبار خودکار، پالت تراکها و یا رباتهای جابجایی نیز برای انتقال مواد و محصولات در محیطهای صنعتی طراحی شدهاند. انتخاب صحیح این ماشینها مستقیم بر کارایی، هزینه و سرعت عملیات تأثیرگذار است.
✅براساس سطح اتوماسیون و کنترل
هدف نهایی از طراحی و بهکارگیری ماشین آلات صنعتی برای تولید انبوه با کمترین دخالت انسانی است. مفهوم اتوماسیون برای خودکارسازی کارها در پی همین اهداف صنعتی شکل گرفته است. با این حال همه خطوط تولید و در کل انواع ماشینها با عملکردهای کاملاً خودکار فعالیت نمیکنند. بلکه با دستهبندی از ماشینهای با عملکرد دستی، نیمه خودکار یا خودکار روبرو هستیم.
۱) ماشین آلات دستی (Manual Machinery)
این دسته از ماشینها طراحی سادهای دارند که کنترل اصلی و هدایت آنها به طور مستقیم توسط اپراتور انسانی انجام میشود. این ماشینها معمولاً فاقد سیستمهای کنترل PLC طراحی شده و متکی بر عملکرد رلهای کار میکنند. دریلهای دستی ستونی، پرسهای دستی، ارههای میز دستی و… نمونههای متداولی است که عموماً استفاده کارگاهی دارند.
✔️مزایا:
- هزینه اولیه پایین
- طراحی ساده با تعمیر و نگهداری کمهزینه
- انعطافپذیر و مناسب برای کارگاههای کوچک
- عدم نیاز به برنامهریزی پیچیده
❌معایب:
- سرعت و بهرهوری پایین
- وابستگی به مهارت یا خستگی اپراتور
- دقت کمتر و نیاز به نیروی کار زیاد
۲)ماشین آلات نیمه خودکار (Semi- Automatic Machinery)
این دسته از ماشینها با ترکیبی از کنترل دستی و خودکار طراحی شده و معمولاً بخشی از چرخه کاری تکراری در خطوط تولید هستند. به شکلی که ممکن است بخشی از کار مانند بارگذاری قطعه اولیه و یا تخلیه محصول نهایی توسط اپراتور انجام شده اما باقی کارها کاملاً خودکار است. دستگاههای تزریق پلاستیک، پرس پانچ نیمه خودکار و اکثر دستگاههای بستهبندی از این نمونه هستند.
✔️مزایا:
- بهرهوری و سرعت بالا به نسبت مدلهای دستی
- کاهش خطای انسانی
- هزینه اولیه و نگهداری مقرون به صرفه
- نیاز به نیروی انسانی کمتر
- راهاندازی و آموزش کار نسبتاً ساده
❌معایب:
- وابسته به حضور و دقت اپراتور
- محدودیت در سرعت تولید
- وابسته به خستگی اپراتور و مقیاس پذیری محدود

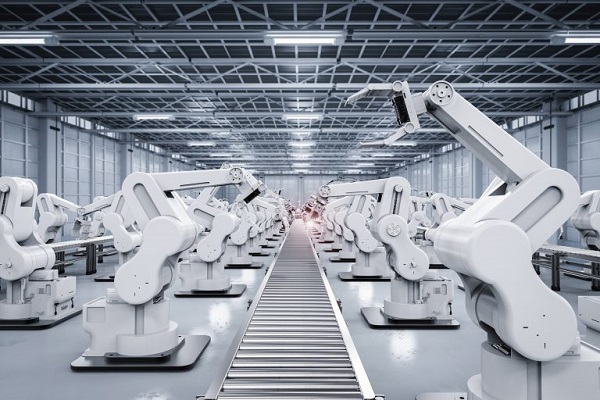

۳) ماشین آلات تمام خودکار (Automatic Machinery)
این ماشینها به شکلی طراحی شدهاند که تمام مراحل عملیاتی از بارگذاری مواد اولیه تا پردازش، کنترل کیفیت و تخلیه محصول نهایی را کاملاً خودکار و بدون نیاز به دخالت مستقیم و مداوم اپراتور انجام میدهند. ماشینهای خودکار دارای سیستمهای کنترل پیشرفته PLC، Wince و حتی رباتیک هستند. رباتهای مونتاژی در صنعت خودروسازی نمونه برجسته از این دست ماشین آلات صنعتی است.
✔️مزایا:
- خطوط تولید کاملاً رباتیک با بهرهوری و سرعت بسیار بالا
- دقت، یکنواختی و تکرارپذیری عالی
- کاهش قابل توجه هزینه نیروی کار
- ایمنی بسیار بالا
- قابلیت یکپارچهسازی در سیستمهای بزرگتر
❌معایب:
- سرمایهگذاری اولیه بسیار بالا
- پیچیدگی فنی بسیار بالا
- انعطافپذیری محدود برای تغییر محصول
- وابستگی شدید به پشتیبانی و قطعات یدکی
- ریسک خرابیهای پیچیده و از کار افتادگی طولانی مدت
نقش ماشین آلات در افزایش بهره وری
ماشین آلات صنعتی با حذف محدودیتهای فیزیکی و نیروی انسانی برای اتوماسیون کردن تولید کاملاً تعیین کننده هستند. این ماشینها با ایجاد محیط تولید هوشمند، سهم تعیین کنندهای در افزایش بهرهوری کلی دارند. انتخاب مناسب و جانمایی درست این ماشینها در افزایش بهرهوری فعالیتهای صنعتی کاملاً تأثیرگذار است. مواردی مانند:
- افزایش سرعت تولید با قابلیت کارکرد مداوم و بیوقفه
- کاهش زمان چرخه تولید با انجام عملیاتها بسیار سریعتر از نیروی انسانی
- بهبود کیفیت محصول با حذف یا کاهش خطاهای انسانی
- قابلیت تولید محصولات کاملاً یکسان در تیراژ انبوه
- صرفهجویی در نیروی کار با خودکارسازی وظایف تکراری و طاقتفرسا
- جایگزینی انسان در محیطهای خطرناک و کاهش احتمال آسیبهای شغلی
- سادهسازی تولید محصولات پیچیده و پیشرفته
کاربردهای ماشین آلات در صنایع مختلف
هر صنعتی ماشینآلات خاص خودش را دارد که با توجه به نوع مواد اولیه، نوع محصول نهایی، تیراژ تولید و نحوه تولید محصولات انتخاب میشوند. در ادامه برخی از انواع ماشینآلات در صنایع مختلف را بررسی میکنیم:

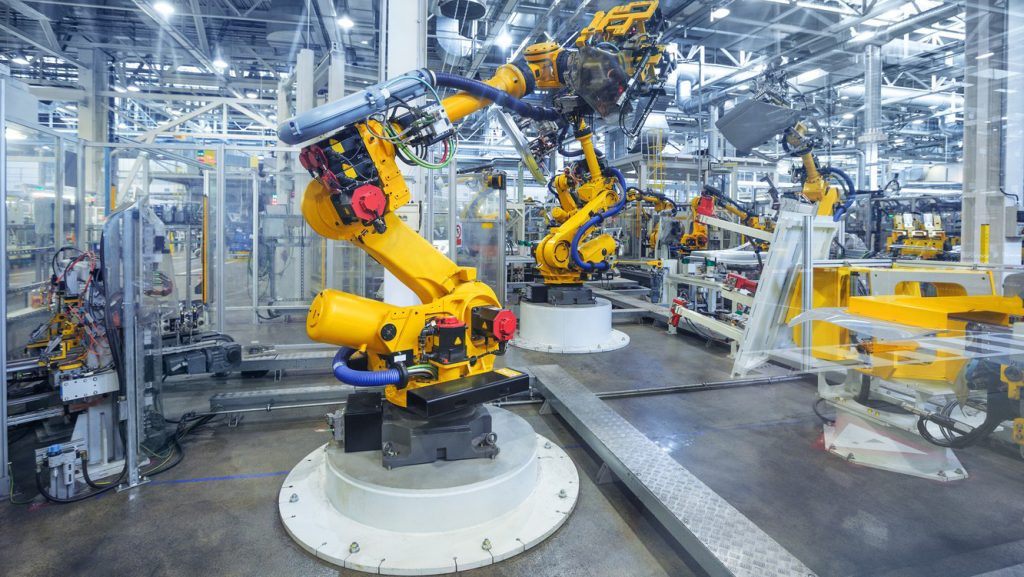

صنایع خودروسازی
صنایع خودروسازی نماد عینی از کارخانههای مدرن با رویکرد مونتاژی هستند. در بخشهای مقدماتی این صنعت و برای تولید بدنه خودروها از انواع پرسهای بزرگ و رباتهای جوش نقطهای استفاده میکنند. البته ماشینهای ریختهگری، تراش و فرز CNC برای تولید قطعات موتور و نهایتاً رباتهای مونتاژگر در پایان چرخه خط تولید حضور دارند.
صنایع غذایی
کارخانههای غذایی و آشامیدنی برجستهترین صنعت اتوماسیون کارخانهای هستند و در خطوط تولید آنها از انواع ماشینهای پرکن و بستهبندی استفاده میشود. در ابتدای زنجیره تولید این کارخانهها انواع میکسرهای صنعتی، هموژنایزرها و سیستمهای پاستوریزه سازی حضور دارند. اما در ادامه دستگاههای پرکن، درببند، بستهبندی وکیوم، سورتینگ و شرینگ پک استفاده میشوند.
صنایع دارویی
صنایع دارویی حساسترین و البته پیچیدهترین ماشین آلات صنعتی را در اختیار دارد که معمولاً از نظر ابعادی کوچک اما سرعت عمل بالا هستند. میکسرهای استریل، دستگاههای خشک کن، پرسهای قرص سازی، پرکن های استریل آمپول، ماشینهای بستهبندی و سیستمهای انبار خودکار از جمله ماشینهایی هستند که در صنایع داروسازی استفاده میشوند.
صنایع شیمیایی و پتروشیمی
در صنایع شیمیایی و پتروشیمی انواع فرایندها حضور دارند و باید سیستمهای مختلف با حلقههای کنترل تودرتو را مدیریت کرد. راکتورها، برجهای تقطیر، مبدلهای حرارتی، میکسرهای تحت فشار، ماشینآلات بستهبندی و پرکن شبکه و گالن و سیستمهای کنترل خودکار فرآیند از جمله ماشینآلات در این صنایع هستند.
صنایع معدنی
صنایع معدنی از بزرگترین و جان سختترین ماشین آلات صنعتی را در اختیار دارند. در ابتدای زنجیره فعالیت معادن انواع ماشینهای غولپیکر سنگشکن، آسیابها و جداکننده های مغناطیسی فعالیت میکنند. همچنین در ادامه چرخه تولید از ماشینهای ذوب القایی، نورد و پرسهای پانچ سنگین برای تهیه محصولات فلزی استفاده میشود.
نگهداری و تعمیرات ماشین آلات صنعتی
برای کارکرد مطمئن، ایمنی پرسنل و افزایش طول عمر ماشینآلات باید هر کارخانه برنامه جامع برای نگهداری و تعمیرات این سیستمها را تدارک ببیند. استراتژی نگهداری براساس تعریف برنامههای PM برای بازرسی به موقع و سرویس کافی تا قبل از خرابی است. این برنامه PM براساس زمان یا کارکرد دستگاه تنظیم میشود. مثلاً مشخص میکنند که هر ۱۰۰۰ ساعت بخشهایی از دستگاه بازدید و سرویس شود. اگر برنامه PM در کارخانهها بهدرستی تنظیم شده و اجراء گردد، از خرابیهای ناگهانی ماشین آلات صنعتی جلوگیری خواهد شد.
نگهداری و تعمیرات پیش بینی شده براساس شرایط واقعی ماشین انجام میشود. مهندسین با پایش پارامترها از قبیل ارتعاش، دما، صوت و یا جریان الکتریکی میتوانند احتمال خرابی و یا استهلاک قطعات را پیش بینی کرده و برای تعمیر به موقع دست به کار شوند. برنامهریزی برای نگهداری و تعمیرات ماشین آلات صنعتی را در چند قدم کلی خلاصه میکنیم:
- بازرسی روزانه با چک لیست بصری ماشین
- روغنکاری منظم قطعات متحرک مکانیکی
- تنظیم و همترازی بخشهای متحرک از قبیل تسمهها و شفتها
- عیبیابی سیستماتیک با هدف ریشهیابی مشکل
- بازسازی کامل در مسیر تعمیرات اساسی
سخن پایانی: آیا شناخت کامل از ماشین آلات حوزه فعالیت خود دارید؟
ماشین آلات صنعتی برای افزایش بهرهوری با تولید سریعتر، دقیقتر و قابلیت کار مداوم از اهمیت بالایی در هر صنعت برخوردار هستند. بدون تردید برای تولید باکیفیت و یکنواخت مادامیکه ایمنی فضاهای صنعتی را ارتقا داده و برای تولیدات پیچیده دست به کار هستید، باید انواع ماشینآلات صنعتی در حوزه فعالیت خود را بشناسید.
دنیای ماشین آلات صنعتی بسیار بزرگ و متنوع است و هر روز که می گذرد، مدرنتر و با قابلیتهای اتوماسیون شده هستند. این مقاله مقدمهای برای آشنایی با این دنیای بزرگ و پیچیده است تا چشماندازی از انواع ماشینآلات داشته باشید.
جهت کسب اطلاعات بیشتر و بررسی ماشینآلات مختلف، میتوانید از مشاوره تخصصی پیکاتک استفاده کنید. فروشگاه اینترنتی پیکاتک مجری اصلی تأمین تجهیزات فنی و مهندسی با تحویل فوری برای عرضه در سراسر ایران است که به شما برای انتخاب مناسب فنی و آشنایی کامل با تمام محصولات مهندسی شده کمک می کند.
سؤالات متداول
ماشینآلات صنعتی برای کارکرد پیوسته با ظرفیت بالا، تحمل بارهای دینامیکی، دقت تکرارپذیر و ادغام در خطوط تولید طراحی میشوند؛ در حالیکه ماشینهای معمولی برای کاربردهای سبک، کار مقطعی و محیطهای غیرصنعتی مناسباند.
ماشینهای CNC سیستمهای برادهبرداری کنترل عددی هستند که با استفاده از سرووموتورها و کنترلرهای دیجیتال، عملیات دقیق و تکرارپذیر را در تیراژ بالا اجرا میکنند؛ به همین دلیل دارای سازهای سنگین و ابعاد صنعتی هستند تا پایداری و دقت حفظ شود.
با برنامهریزی منظم سرویس و بازرسی دورهای (PM) میتوان از خرابیهای پرهزینه و ناگهانی ماشینآلات جلوگیری کرد. این امر علاوه بر افزایش تولید برای بهبود طول عمر ماشینآلات نیز سودمند است و در عین حال ایمنی پرسنل در محیط کارخانه و کار با ماشین را تضمین میکند.
اگرچه ماشینآلات پیشرفته برای افزایش سرعت تولید سودمند هستند، ولی تأمین نیروی انسانی متخصص برای کار با آنها و همچنین سازگاری با زیرساختهای موجود و در عین حال تأمین سریع قطعات یدکی اصلی همیشه چالش برانگیز است.
