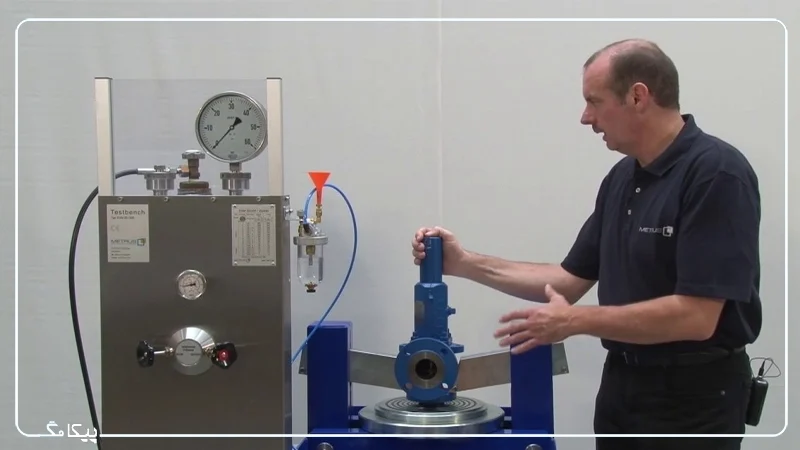

آموزش جامع نحوه تست و تنظیم شیر اطمینان

نحوه تست و تنظیم شیر اطمینان یکی از مهم ‌ترین فرآیندهای نگهداری در سیستم‌ های تحت فشار است؛ فرآیندی که مستقیما با ایمنی تجهیزات، پایداری عملکرد خطوط و جلوگیری از حوادث صنعتی در ارتباط است. شیر اطمینان به ‌عنوان آخرین لایه حفاظتی در برابر افزایش فشار، باید همیشه در نقطه تنظیم صحیح عمل کند؛ کوچک ‌ترین خطا در تنظیم یا تاخیر در عملکرد آن می ‌تواند منجر به آسیب تجهیزات، توقف تولید یا حتی بروز خطرات ایمنی جدی شود. به همین دلیل، تکنسین‌ ها و مهندسان ابزار دقیق باید با روش‌ های استاندارد تست، کالیبراسیون و تنظیم این تجهیز آشنایی عملی داشته باشند.

در این راهنما، تلاش شده است مراحل تست شیر اطمینان، روش ‌های تنظیم، تجهیزات مورد نیاز و نکات کلیدی که در محیط‌ های واقعی صنعتی اهمیت دارند، به ‌صورت کاربردی و گام ‌به ‌گام توضیح داده شوند تا بتوانید با دیدی دقیق ‌تر فرآیند کالیبراسیون و تنظیم safety valve را انجام دهید.

فروشگاه تخصصی پیکاتک یکی از تامین ‌کنندگان معتبر تجهیزات ابزار دقیق و شیرآلات صنعتی در ایران است که مجموعه‌ ای متنوع از شیرهای اطمینان، تجهیزات تست فشار، گیج ‌های صنعتی و ابزارهای کالیبراسیون را با تضمین کیفیت و مشاوره فنی ارائه می ‌دهد.

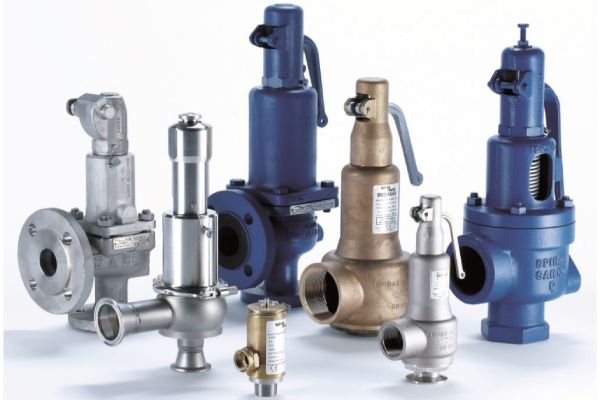

شیر اطمینان چیست و چرا تست و تنظیم آن اهمیت دارد؟

شیر اطمینان یا Safety Valve نوعی تجهیز حفاظتی در سیستم ‌های تحت فشار است که وظیفه دارد در صورت افزایش فشار بیش از حد مجاز، به ‌طور خودکار باز شده و از آسیب به تجهیزات، خطوط لوله یا مخازن جلوگیری کند. این شیرها معمولا در بویلرها، مخازن تحت فشار، سیستم ‌های بخار، خطوط فرآیندی و تجهیزات حساس نصب می ‌شوند و به‌ عنوان آخرین سد ایمنی در برابر فشارهای خطرناک شناخته می‌ شوند.

اهمیت تست شیر اطمینان به این دلیل است که عملکرد صحیح آن کاملا وابسته به تنظیم دقیق نقطه باز شدن یا همان Set Pressure است. اگر این نقطه به‌ درستی تنظیم نشده باشد، شیر ممکن است دیرتر از حد مجاز باز شود و فشار سیستم به سطح خطرناک برسد؛ یا برعکس، زودتر باز شود و باعث افت فشار، اختلال در فرآیند و کاهش بهره‌ وری گردد.

عدم انجام تست دوره ‌ای و کالیبراسیون شیر اطمینان می‌ تواند پیامدهای جدی به همراه داشته باشد. تجمع رسوبات، تغییر خواص فنر، خوردگی قطعات داخلی یا خطای تنظیم قبلی همگی عواملی هستند که می ‌توانند عملکرد شیر را تحت تاثیر قرار دهند. به همین دلیل در استانداردهای صنعتی تاکید شده است که تست و تنظیم safety valve باید به ‌صورت دوره‌ ای و طبق دستورالعمل‌ های مشخص انجام شود تا اطمینان حاصل شود این تجهیز در شرایط اضطراری بدون تاخیر عمل خواهد کرد.

چه زمانی باید شیر اطمینان تست و کالیبره شود؟

تست و کالیبراسیون شیر اطمینان یک فعالیت مقطعی و اتفاقی نیست، بلکه بخشی از برنامه نگهداری پیشگیرانه در سیستم‌ های تحت فشار محسوب می ‌شود. از آنجا که عملکرد صحیح این تجهیز مستقیما با ایمنی فرآیند در ارتباط است، استانداردهای صنعتی تاکید دارند که نحوه تست و تنظیم شیر اطمینان باید در بازه‌ های زمانی مشخص و در شرایط خاص عملیاتی انجام شود. شناخت این زمان‌ ها کمک می‌ کند از عملکرد دقیق safety valve اطمینان حاصل شده و از بروز خطاهای پرهزینه جلوگیری شود.

🔹بعد از نصب اولیه شیر اطمینان

یکی از مهم ‌ترین زمان‌ ها برای انجام تست شیر اطمینان، بلافاصله پس از نصب آن در سیستم است. حتی اگر شیر از کارخانه با تنظیمات استاندارد تحویل داده شده باشد، شرایط واقعی نصب می‌ تواند بر عملکرد آن تاثیر بگذارد. عواملی مانند نحوه اتصال، جهت نصب، ارتعاشات سیستم، تغییرات دمایی و حتی کیفیت اتصالات رزوه ‌ای یا فلنجی می ‌توانند باعث تغییر در نقطه تنظیم شوند.

به همین دلیل، پیش از راه ‌اندازی نهایی سیستم، لازم است تست pop test یا bench test  انجام شود تا اطمینان حاصل گردد شیر دقیقا در فشار تعیین ‌شده باز می ‌شود. این مرحله در واقع اولین تایید عملی صحت تنظیم شیر اطمینان محسوب می ‌شود.

🔹انجام تست‌ های دوره‌ ای در برنامه نگهداری

با گذشت زمان، شرایط کاری و عوامل محیطی می ‌توانند عملکرد شیر اطمینان را تحت تاثیر قرار دهند. قرارگیری مداوم در معرض فشار، تغییرات دما، رسوبات سیال، خوردگی و خستگی فنر از جمله عواملی هستند که ممکن است باعث تغییر در Set Pressure شوند. به همین دلیل، در برنامه‌ های نگهداری صنعتی معمولا بازه ‌های زمانی مشخصی برای تست و تنظیم شیر اطمینان تعریف می ‌شود.

این بازه‌ ها بسته به نوع فرآیند، شرایط کاری و استانداردهای مورد استفاده متفاوت هستند؛ اما در بسیاری از صنایع، تست سالانه یا دوره‌ های زمانی کوتاه ‌تر برای تجهیزات حساس توصیه می‌ شود. انجام منظم کالیبراسیون شیر اطمینان باعث می ‌شود عملکرد آن همواره در محدوده ایمن باقی بماند و از خطاهای ناگهانی جلوگیری شود.

🔹پس از تعمیر یا سرویس شیر اطمینان

هرگونه باز شدن شیر اطمینان برای تعمیر، تعویض قطعات داخلی یا سرویس دوره ‌ای، لزوما به معنی تغییر در تنظیمات اولیه آن است. حتی در صورت رعایت دقیق دستورالعمل‌ های مونتاژ، احتمال تغییر در میزان فشردگی فنر یا موقعیت قطعات داخلی وجود دارد.

به همین دلیل، پس از هر بار تعمیر یا سرویس، انجام تست و تنظیم مجدد safety valve  ضروری است. در این مرحله معمولا از میز تست شیر اطمینان و گیج‌ های فشار دقیق استفاده می ‌شود تا نقطه باز شدن و میزان blowdown  مطابق مشخصات طراحی تنظیم گردد.

🔹هنگام تغییر شرایط فرآیندی سیستم

تغییر در شرایط کاری سیستم نیز یکی دیگر از زمان ‌های مهم برای بررسی و تنظیم شیر اطمینان است. افزایش ظرفیت تولید، تغییر نوع سیال، افزایش فشار عملیاتی یا تغییرات دمایی می‌ توانند نیاز به تنظیم مجدد Set Pressure را ایجاد کنند. در چنین شرایطی، حتی اگر شیر اطمینان قبلا به ‌درستی کار می ‌کرده، ممکن است دیگر با شرایط جدید فرآیند هماهنگ نباشد. بنابراین لازم است تست مجدد انجام شود تا اطمینان حاصل گردد عملکرد شیر همچنان با الزامات ایمنی سیستم مطابقت دارد.

تجهیزات مورد نیاز برای تست شیر اطمینان

برای انجام صحیح نحوه تست و تنظیم شیر اطمینان، استفاده از تجهیزات دقیق و استاندارد اهمیت بسیار زیادی دارد. دقت عملکرد safety valve مستقیما به کیفیت ابزارهای تست وابسته است؛ بنابراین اگر تجهیزات اندازه ‌گیری یا اعمال فشار دارای خطا باشند، نتیجه کالیبراسیون نیز قابل اعتماد نخواهد بود. به همین دلیل در فرآیند تست و تنظیم شیر اطمینان، مجموعه‌ ای از ابزارهای تخصصی مورد استفاده قرار می‌ گیرد که هرکدام نقش مشخصی در کنترل فشار، اندازه‌ گیری دقیق و تنظیم مکانیزم داخلی شیر دارند.

در ادامه، مهم‌ ترین تجهیزات مورد نیاز برای تست شیر اطمینان معرفی می ‌شوند.

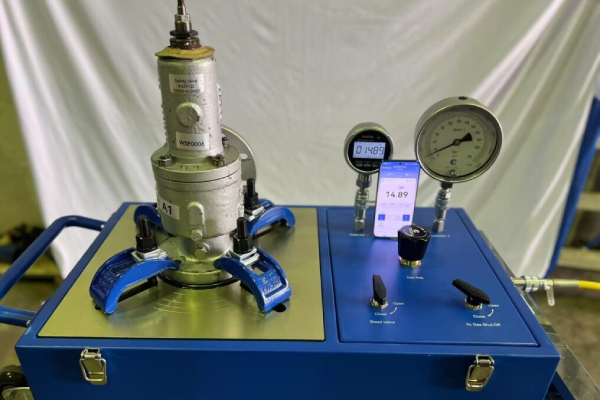

• میز تست شیر اطمینان: نگهداری و تثبیت شیر در شرایط کنترل ‌شده
• گیج فشار دقیق: اندازه‌ گیری فشار باز شدن شیر
• پمپ تست فشار: اعمال فشار تدریجی و کنترل ‌شده
• ابزار تنظیم فنر: تنظیم Set Pressure داخلی

روش‌ های تست شیر اطمینان

برای اطمینان از عملکرد صحیح  safety valve، روش ‌های مختلفی برای تست و ارزیابی آن وجود دارد که بسته به شرایط عملیاتی، نوع تجهیز و امکان توقف سیستم انتخاب می‌ شوند. شناخت این روش ‌ها یکی از مهم ‌ترین بخش‌ های یادگیری نحوه تست و تنظیم شیر اطمینان محسوب می ‌شود، زیرا هر روش مزایا، محدودیت‌ ها و کاربردهای خاص خود را دارد.

به‌ طور کلی، تست شیر اطمینان در سه دسته اصلی انجام می ‌شود: تست Pop Test، تست Bench Test و تست  Online Test. انتخاب هرکدام از این روش‌ ها به عواملی مانند حساسیت فرآیند، امکان خارج کردن شیر از خط، شرایط ایمنی و الزامات استاندارد بستگی دارد.

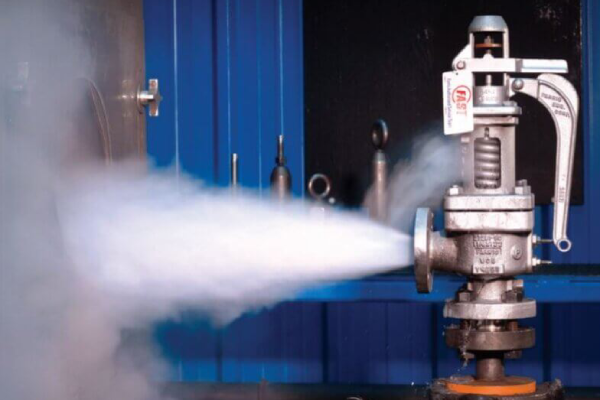

🔹تست Pop Test

Pop Test  رایج ‌ترین و دقیق‌ ترین روش برای بررسی عملکرد شیر اطمینان است که در آن نقطه باز شدن شیر به‌ صورت عملی اندازه ‌گیری می ‌شود. در این روش، فشار به ‌صورت تدریجی افزایش داده می ‌شود تا زمانی که شیر به‌ طور ناگهانی باز شده و سیال از آن خارج شود.

این تست به ‌طور مستقیم نشان می‌ دهد که آیا Set Pressure شیر با مقدار طراحی مطابقت دارد یا خیر.

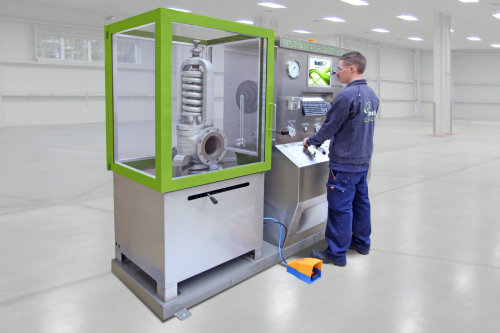

🔹تست  Bench Test

Bench Test  روشی است که در آن تست شیر اطمینان خارج از سیستم عملیاتی و در شرایط کاملا کنترل‌ شده انجام می ‌شود. این روش معمولا در کارگاه‌ های تعمیرات یا شرکت های کالیبراسیون مورد استفاده قرار می ‌گیرد. در این روش، شیر اطمینان از خط فرآیندی جدا شده و روی میز تست نصب می‌ شود. سپس فشار توسط پمپ تست به آن اعمال شده و عملکرد شیر در شرایط ایمن و بدون تاثیر عوامل محیطی بررسی می ‌گردد.

مزیت اصلی تست Bench Test دقت بالای آن است، زیرا شرایط تست کاملا قابل کنترل بوده و عواملی مانند ارتعاشات سیستم، تغییرات دمایی یا نوسانات فشار فرآیند بر نتیجه تاثیر نمی ‌گذارند. به همین دلیل، این روش برای کالیبراسیون دقیق و تنظیم نهایی safety valve بسیار مناسب است.

🔹تست  Online Test

در برخی شرایط صنعتی، امکان خارج کردن شیر اطمینان از خط فرآیندی وجود ندارد یا توقف سیستم باعث خسارات عملیاتی می‌ شود. بنابراین در چنین مواردی از روش Online Test استفاده می ‌شود که در آن عملکرد شیر در محل نصب و بدون جداسازی از سیستم بررسی می ‌شود.

در این روش، معمولا از تجهیزات مخصوص تست در محل استفاده می‌ شود که امکان اعمال نیروی کنترل ‌شده یا ایجاد شرایط مشابه افزایش فشار را فراهم می ‌کنند. هدف از این تست، بررسی عملکرد کلی شیر و اطمینان از آماده ‌به ‌کار بودن آن است. اگرچه تست آنلاین نسبت به Bench Test دقت کمتری دارد، اما در سیستم‌ های حساس و فرآیندهای پیوسته یک راهکار عملی و ضروری محسوب می ‌شود.

مراحل تنظیم شیر اطمینان  به صورت عملی

تنظیم صحیح شیر اطمینان یکی از حساس ‌ترین مراحل در فرآیند کالیبراسیون تجهیزات تحت فشار است، زیرا کوچک ‌ترین خطا در این بخش می ‌تواند عملکرد کل سیستم ایمنی را تحت تاثیر قرار دهد. درک دقیق نحوه تست و تنظیم شیر اطمینان به‌ صورت مرحله ‌به ‌مرحله به تکنسین‌ ها کمک می‌ کند تا تنظیم Set Pressure  را با دقت بالا انجام دهند و از عملکرد مطمئن safety valve  در شرایط اضطراری اطمینان حاصل کنند.

در ادامه، مراحل عملی تنظیم شیر اطمینان مطابق رویه‌ های رایج صنعتی به ‌صورت گام‌ به ‌گام توضیح داده شده است.

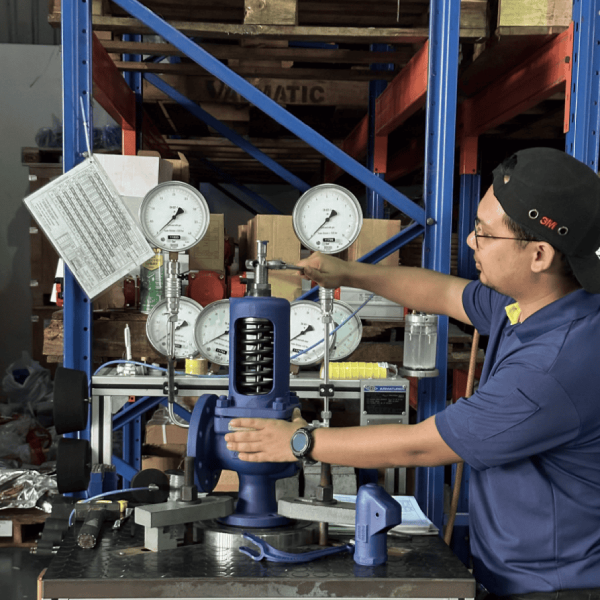

１) اتصال شیر اطمینان به میز تست

اولین مرحله در فرآیند تنظیم، نصب صحیح شیر اطمینان روی میز تست است. در این مرحله باید اطمینان حاصل شود که شیر به ‌طور کامل در جایگاه خود تثبیت شده و تمامی اتصالات فشار به ‌صورت ایمن و بدون نشتی برقرار هستند. هرگونه نشتی در اتصالات می ‌تواند باعث خطا در اندازه‌ گیری فشار و در نتیجه تنظیم نادرست شیر شود.

همچنین لازم است جهت نصب شیر مطابق شرایط واقعی کاری آن باشد، زیرا تغییر وضعیت نصب ممکن است بر عملکرد فنر و دیسک داخلی تاثیر بگذارد. پس از نصب، گیج فشار دقیق و پمپ تست نیز به سیستم متصل می ‌شوند تا آماده اعمال فشار کنترل‌ شده گردد.

２) اعمال فشار تدریجی به شیر

در این مرحله، فشار توسط پمپ تست به ‌آرامی و به‌ صورت تدریجی افزایش داده می ‌شود. افزایش فشار باید کاملا کنترل ‌شده باشد، زیرا اعمال فشار ناگهانی می ‌تواند موجب ایجاد خطا در تشخیص نقطه واقعی باز شدن شیر شود.

هدف از این مرحله این است که فشار سیستم به ‌تدریج به مقدار طراحی نزدیک شود تا رفتار واقعی شیر اطمینان در شرایط کاری شبیه ‌سازی گردد. در طول این فرآیند، تکنسین باید به ‌طور مداوم مقدار فشار را از روی گیج دقیق کنترل کند.

３) ثبت نقطه باز شدن شیر

با ادامه افزایش فشار، در نقطه ‌ای مشخص، شیر اطمینان به ‌طور ناگهانی باز شده و سیال از آن عبور می ‌کند. این نقطه، همان فشار تنظیمی واقعی یا ست پرشر  شیر محسوب می‌ شود.

در این مرحله، مقدار فشار دقیقا ثبت شده و با مقدار طراحی مقایسه می ‌گردد. اگر اختلافی میان فشار واقعی و مقدار استاندارد وجود داشته باشد، لازم است تنظیم شیر انجام شود. ثبت دقیق این مقدار اهمیت زیادی دارد، زیرا مبنای تمام مراحل بعدی تنظیم خواهد بود.

４) تنظیم پیچ فنر شیر اطمینان

تنظیم عملکرد شیر اطمینان از طریق تغییر میزان فشردگی فنر داخلی آن انجام می ‌شود. برای افزایش فشار باز شدن، پیچ تنظیم فنر سفت ‌تر می ‌شود و برای کاهش ست پرشر، پیچ به ‌صورت کنترل‌ شده شل می‌ گردد.

این کار باید به‌ صورت تدریجی و با دقت بالا انجام شود، زیرا تغییرات کوچک در موقعیت پیچ می ‌تواند تاثیر قابل توجهی بر عملکرد شیر داشته باشد. استفاده از ابزار مناسب تنظیم فنر در این مرحله ضروری است تا تنظیم با دقت کافی انجام گیرد.

５) انجام تست مجدد و تأیید نهایی تنظیم

پس از انجام تنظیم، لازم است فرآیند تست مجددا تکرار شود تا اطمینان حاصل گردد که شیر دقیقا در فشار مورد نظر باز می ‌شود. در این مرحله، فشار دوباره به‌ صورت تدریجی افزایش داده شده و نقطه باز شدن جدید ثبت می ‌شود.

اگر مقدار فشار با مقدار هدف مطابقت داشته باشد، تنظیم تایید می‌ شود. در غیر این صورت، مراحل تنظیم مجددا تکرار می ‌گردد تا ست پرشر به ‌طور دقیق در محدوده استاندارد قرار گیرد. این مرحله در واقع مهم ‌ترین بخش در فرآیند کالیبراسیون شیر اطمینان است، زیرا تضمین می‌ کند که safety valve در شرایط واقعی به‌ درستی عمل خواهد کرد.

مهم‌ ترین پارامترهای تنظیم شیر اطمینان

تنظیم صحیح شیر اطمینان تنها به اجرای مراحل عملی محدود نمی‌ شود؛ شناخت پارامترهای کلیدی عملکرد شیر نقش حیاتی در ایمنی و دقت دارد. سه پارامتر اصلی که هر تکنسین باید به آن‌ ها توجه کند عبارتند از:

✅فشار تنظیمی (Set Pressure)

Set Pressure  فشار تعیین ‌شده ‌ای است که در آن شیر اطمینان شروع به باز شدن می ‌کند. این پارامتر مهم‌ ترین معیار عملکرد شیر است و باید مطابق طراحی سیستم تنظیم شود. فشار بیش از حد یا کمتر از حد طراحی می ‌تواند باعث آسیب به تجهیزات یا اختلال در فرآیند شود.

✅فشار بسته شدن مجدد (Blowdown)

Blowdown  اختلاف فشار بین نقطه باز شدن شیر و نقطه بسته شدن مجدد آن است. تنظیم صحیح این پارامتر باعث می ‌شود شیر پس از تخلیه فشار، به ‌طور کنترل ‌شده بسته شود و از باز و بسته شدن مکرر یا فرسایش قطعات جلوگیری کند.

مثال کاربردی: اگر Set Pressure روی ۱۰ بار تنظیم شده باشد و Blowdown  برابر با ۱ بار باشد، شیر پس از کاهش فشار از ۱۰ به ۹ بار بسته می ‌شود.

✅افزایش فشار مجاز (Overpressure)

Overpressure  حداکثر افزایش فشار سیستم است که شیر اطمینان باید بتواند آن را تخلیه کند. این پارامتر تضمین می ‌کند که شیر در شرایط اضطراری به ظرفیت کامل خود عمل کرده و ایمنی سیستم حفظ شود.

نکته: مقدار Overpressure معمولا به ‌صورت درصدی از Set Pressure  تعریف می‌ شود و نیازی به تکرار مراحل تنظیم دقیق فنر ندارد؛ هدف تنها اطمینان از عملکرد کامل در شرایط بحرانی است.

رایج ‌ترین خطاها در تست و تنظیم شیر اطمینان

در فرآیند نحوه تست و تنظیم شیر اطمینان، حتی اگر تجهیزات استاندارد و دستورالعمل ‌های صحیح در دسترس باشند، بروز برخی خطاهای اجرایی می ‌تواند نتیجه نهایی را کاملا تحت تاثیر قرار دهد. این اشتباهات معمولا به دلیل بی ‌توجهی به جزئیات فنی یا انجام تست در شرایط غیرواقعی رخ می‌ دهند و در بسیاری از موارد، علت اصلی عملکرد نادرست safety valve در زمان‌ های بحرانی محسوب می ‌شوند.

شناخت این خطاهای رایج به تکنسین‌ ها کمک می ‌کند تا فرآیند کالیبراسیون را با دقت بیشتری انجام دهند و از ایجاد ریسک‌ های ایمنی جلوگیری کنند.

🔹استفاده از گیج فشار غیر کالیبره

یکی از متداول‌ ترین اشتباهات در تست شیر اطمینان، استفاده از گیج فشار غیرکالیبره یا دارای دقت پایین است. از آنجا که تمام مراحل تنظیم فشار ست پوینت بر اساس عدد نمایش ‌داده ‌شده توسط گیج انجام می‌ شود، هرگونه خطای اندازه‌ گیری می ‌تواند باعث تنظیم نادرست شیر گردد.

اگر گیج فشار دارای انحراف باشد، ممکن است شیر در فشار واقعی متفاوتی باز شود و این موضوع در شرایط عملیاتی می‌ تواند منجر به عملکرد نامطمئن سیستم ایمنی شود. به همین دلیل، قبل از شروع تست، بررسی کالیبره بودن گیج فشار یک الزام فنی محسوب می ‌شود.

🔹تنظیم بیش از حد فنر شیر

در برخی موارد، هنگام تنظیم  Set Pressure، پیچ فنر بیش از حد سفت یا شل می ‌شود. این کار می ‌تواند باعث تغییر شدید در نقطه باز شدن شیر شده و حتی عملکرد مکانیزم داخلی آن را تحت فشار غیرطبیعی قرار دهد.

تنظیم بیش از حد فنر علاوه بر ایجاد خطا در عملکرد شیر، ممکن است موجب کاهش عمر قطعات داخلی و افزایش احتمال خرابی در طول زمان شود. بنابراین تنظیم فنر باید به ‌صورت تدریجی و همراه با تست‌ های مکرر انجام گیرد.

🔹انجام تست در شرایط غیرواقعی

یکی دیگر از خطاهای رایج، انجام تست شیر اطمینان بدون شبیه‌ سازی شرایط واقعی کاری است. به ‌عنوان مثال، تست در دمای محیط در حالی که شیر در شرایط عملیاتی در معرض دمای بالا قرار دارد، می ‌تواند نتایج غیرواقعی ایجاد کند.

همچنین استفاده از سیال متفاوت با شرایط واقعی فرآیند یا عدم توجه به جهت نصب شیر نیز از جمله مواردی است که می ‌تواند بر نتیجه تست تاثیر بگذارد. برای دستیابی به تنظیم دقیق، لازم است شرایط تست تا حد امکان به شرایط واقعی سیستم نزدیک باشد.

چک‌ لیست حرفه ‌ای تست شیر اطمینان

برای اطمینان از انجام صحیح فرآیند تست و تنظیم شیر اطمینان، استفاده از یک چک‌ لیست استاندارد می ‌تواند بسیار موثر باشد. این چک ‌لیست به شما کمک می ‌کند تا تمامی مراحل و الزامات فنی را به‌ صورت سیستماتیک بررسی کرده و از بروز خطاهای رایج جلوگیری کنید.

در جدول زیر، مهم‌ ترین مواردی که باید پیش از شروع و در حین تست safety valve  بررسی شوند، ارائه شده است.

نتیجه گیری

تست و تنظیم صحیح شیر اطمینان نقش حیاتی در ایمنی و عملکرد پایدار سیستم‌ های تحت فشار دارد. با رعایت مراحل عملیاتی، پارامترهای کلیدی و استانداردهای بین‌ المللی، می‌ توان از عملکرد مطمئن شیر اطمینان اطمینان حاصل کرد. برای تهیه تجهیزات باکیفیت و ابزار دقیق مورد نیاز تست و کالیبراسیون، فروشگاه پیکاتک انواع شیرآلات و ابزارهای صنعتی استاندارد را با ضمانت اصالت و کیفیت ارائه می ‌دهد.

سوالات متداول
