اندازه گیری سطح مایعات خورنده یکی از حساس ترین وظایف در سیستم های ابزار دقیق صنعتی است؛ جایی که دقت اندازه گیری مستقیما با ایمنی فرایند و سلامت تجهیزات ارتباط دارد. در صنایع شیمیایی، پتروشیمی، داروسازی و تصفیه خانه ها، پایش سطح سیالاتی مانند اسیدها، قلیاها و حلال های شیمیایی برای جلوگیری از نشت، سرریز و اختلال در فرایندهای تولید اهمیت بالایی دارد.
به طور کلی، اندازه گیری سطح مایعات شامل روش ها و تجهیزاتی است که ارتفاع یا حجم سیال را به صورت پیوسته یا نقطه ای کنترل می کنند، اما در سیالات خورنده شرایط متفاوت است. زیرا خاصیت خورندگی میتواند باعث تخریب سنسورها، کاهش دقت و افزایش نیاز به تعمیرات شود. به همین دلیل، انتخاب روش اندازه گیری و جنس تجهیزات باید بر اساس نوع سیال و شرایط فرآیندی انجام شود.
پیکاتک به عنوان مرجع تخصصی تجهیزات صنعتی و ابزار دقیق، راهکارهای متنوعی را برای اندازه گیری سطح در شرایط خاص، از جمله مایعات خورنده، ارائه می دهد. با کمک کارشناسان پیکاتک می توانید مشخصات فنی، کاربردها و محدودیت های هر روش را بررسی و متناسب با شرایط واقعی فرایند، انتخاب و خرید آگاهانه تری داشته باشید.
۴ چالش اصلی در اندازه گیری سطح مایعات خورنده
اندازه گیری سطح مایعات خورنده فقط به انتخاب یک سنسور ختم نمی شود و مجموعه ای از عوامل فنی و عملیاتی را در بر می گیرد. شرایط شیمیایی سیال، محیط نصب و محدودیت های نگهداری می توانند عملکرد تجهیزات را به طور جدی تحت تاثیر قرار دهند. در ادامه، چهار چالش اصلی که در این نوع کاربردها بیشترین تاثیر را دارند بررسی می شود.
۱) خوردگی و کاهش عمر سنسورها
اولین و مهم ترین چالش در اندازهگیری سطح مایعات خورنده، تماس مستقیم تجهیزات با سیالاتی است که خاصیت تخریبی بالایی دارند. بسیاری از سنسورهای سطح در صورت انتخاب نادرست، در مدت کوتاهی دچار خوردگی، نازک شدن بدنه یا آسیب به پراب می شوند. این مساله نه تنها باعث افت دقت اندازه گیری می شود، بلکه می تواند منجر به خرابی ناگهانی و توقف فرایند شود.
مثال صنعتی: در مخازن ذخیره اسید هیدروکلریک، استفاده از سنسورهای فلزی بدون پوشش مقاوم باعث سوراخ شدن پراب و از کار افتادن کامل تجهیز در مدت زمان کوتاه می شود.
| نوع خوردگی | اثر روی اندازهگیری |
|---|---|
| Uniform corrosion | کاهش ضخامت دیافراگم → خطای تدریجی |
| Pitting corrosion | سوراخ شدن ناگهانی → Fail خطرناک |
| Stress corrosion cracking | ترک ناگهانی در دمای بالا |
| Permeation | نفوذ اسید از PTFE به سنسور |
۲) انتخاب مناسب متریال تجهیزات
در محیط های خورنده، انتخاب متریال مناسب برای بدنه، پراب و آب بندی تجهیزات نقش تعیین کننده ای در عملکرد سیستم دارد. متریال هایی مانند استنلس استیل معمولی ممکن است در برابر برخی اسیدها یا قلیاها مقاومت کافی نداشته باشند و نیاز به آلیاژهای خاص یا روکش های پلیمری وجود داشته باشد. عدم تطابق جنس سنسور با نوع سیال، حتی در صورت دقت بالای تجهیز، می تواند کل سیستم اندازه گیری را غیر قابل اعتماد کند.
مثال صنعتی: در صنایع فسفاته، استفاده از سنسورهایی با روکش PTFE یا PFA به مراتب عملکرد پایدارتری نسبت به بدنه های فلزی بدون پوشش دارد.
۳) دقت اندازه گیری در واکنش پذیری بالا
بسیاری از مایعات خورنده دارای واکنش پذیری شیمیایی بالا هستند که می تواند باعث ایجاد بخار، کف یا تغییر خواص فیزیکی سیال شود. این عوامل روی عملکرد برخی روش های اندازه گیری سطح تاثیر مستقیم دارند و باعث ایجاد خطا یا نوسان در سیگنال خروجی می شوند. در چنین شرایطی، انتخاب روشی که نسبت به تغییرات محیطی حساسیت کمتری داشته باشد، اهمیت زیادی دارد.
مثال صنعتی: در راکتورهای شیمیایی که واکنش های گرمازا انجام می شود، تشکیل بخار می تواند باعث خطای قابل توجه در سنسورهای اولتراسونیک شود.
| عامل | اثر روی روشها |
|---|---|
| بخار اسیدی | التراسونیک کاملاً ناپایدار |
| کف | التراسونیک و خازنی خطا |
| تغییر دانسیته | فشار هیدرواستاتیک خطا |
| تغییر εr | خازنی خطا |
| تلاطم | شناوری خطا |
| میست | التراسونیک و لیزر خطا |
| فشار بالا | فقط رادار پایدار |
۴) مشکلات نصب و نگهداری در محیط های خورنده
نصب و نگهداری تجهیزات اندازه گیری سطح در محیط های خورنده معمولا با محدودیت های بیشتری همراه است. دسترسی دشوار به مخازن، نیاز به رعایت الزامات ایمنی و احتمال آسیب به تجهیزات هنگام سرویس، همگی فرایند نگهداری را پیچیده تر می کنند. هرچه نیاز به تماس مستقیم اپراتور با سیال کمتر باشد، ریسک های عملیاتی نیز کاهش می یابد.
مثال صنعتی: در واحدهای تصفیه اسید، استفاده از سنسورهای غیرتماسی مانند راداری، نیاز به باز کردن مخزن و تماس مستقیم با سیال را تا حد زیادی کاهش می دهد و ایمنی تعمیرات را افزایش می دهد.
بهترین روش های اندازه گیری سطح مایعات خورنده
انتخاب روش مناسب برای اندازه گیری سطح مایعات خورنده به عواملی مانند نوع سیال، دما، فشار، میزان خورندگی و شرایط نصب بستگی دارد. در این بخش، رایج ترین روش های مورد استفاده در صنایع مختلف را همراه با مزایا، محدودیت ها و مثال های واقعی بررسی می کنیم.
🔹ترانسمیتر سطح راداری (Radar level transmitter)
ترانسمیترهای راداری یکی از قابلاعتماد ترین گزینه ها برای اندازه گیری سطح مایعات خورنده محسوب می شوند. این تجهیزات با ارسال و دریافت امواج الکترومغناطیسی، سطح سیال را بدون نیاز به تماس مستقیم اندازه گیری می کنند. عدم تماس با سیال باعث می شود مشکلات ناشی از خوردگی، رسوب و بخارات شیمیایی به حداقل برسد.
مزایا:
- عملکرد پایدار در شرایط دما و فشار بالا
- مقاومت بالا در برابر بخار، کف و تغییرات شیمیایی
- دقت مناسب برای اندازه گیری پیوسته
معایب:
- هزینه اولیه بالاتر نسبت به روش های ساده تر
- نیاز به تنظیم دقیق در برخی کاربردها
مثال کاربرد: مخازن ذخیره اسید سولفوریک در صنایع پتروشیمی/انتخاب متریال: آنتن با روکش PTFE یا آلیاژ مقاوم به خوردگی/ قیمت نسبی: بالا

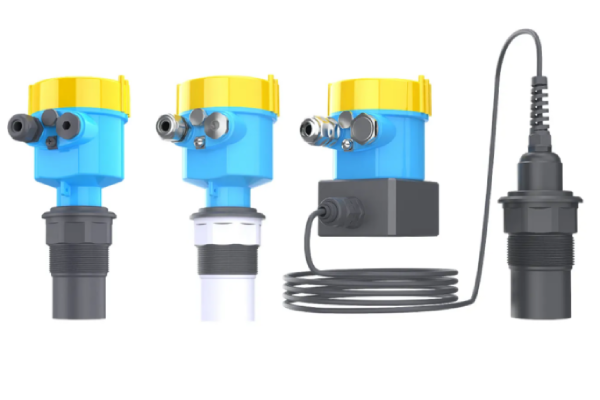

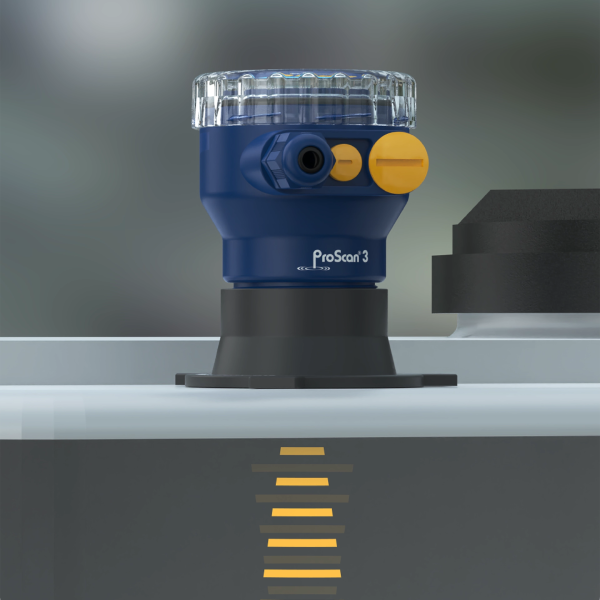

🔹ترانسمیتر سطح التراسونیک (Ultrasonic level transmitter)
سنسورهای التراسونیک با ارسال امواج صوتی و اندازه گیری زمان بازگشت آن ها، سطح سیال را تشخیص می دهند. این روش نیز غیرتماسی است و در بسیاری از کاربردهای خورنده که بخار یا کف شدید وجود ندارد، عملکرد قابل قبولی دارد.
مزایا:
- نصب آسان و عدم تماس مستقیم با سیال
- هزینه کمتر نسبت به رادار
- مناسب برای مخازن باز یا نیمه بسته
معایب:
- حساسیت به بخار، دما و تلاطم سطح
- دقت کمتر در شرایط فرایندی ناپایدار
مثال کاربرد: مخازن نگهداری مواد شیمیایی با خورندگی متوسط/ انتخاب متریال: بدنه مقاوم در برابر بخارات شیمیایی/قیمت نسبی: متوسط

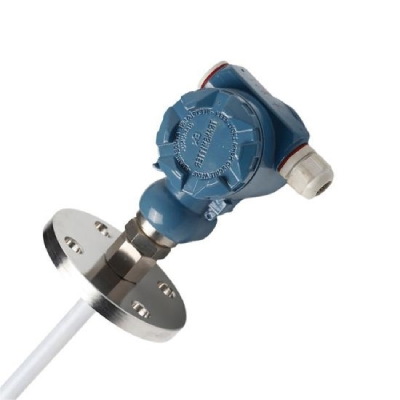

🔹ترانسمیتر سطح خازنی (Capacitive level transmitter)
در مواردی که اندازه گیری غیرتماسی امکان پذیر نیست، سنسورهای خازنی با پوشش های مقاوم به خوردگی گزینه ای کاربردی هستند. این سنسورها با تغییر ظرفیت خازنی ناشی از سطح سیال کار می کنند و در محیط های خورنده شدید نیز قابل استفاده اند.
مزایا:
- مناسب برای مایعات با خورندگی بالا
- قابلیت استفاده در مخازن کوچک و خاص
- دقت مناسب در کاربردهای مشخص
معایب:
- تماس مستقیم با سیال
- نیاز به انتخاب دقیق پوشش و کالیبراسیون منظم
مثال کاربرد: اندازه گیری سطح اسید نیتریک در مخازن فرایندی/ انتخاب متریال: پراب با روکش PTFE یا PFA/ قیمت نسبی: متوسط رو به بالا

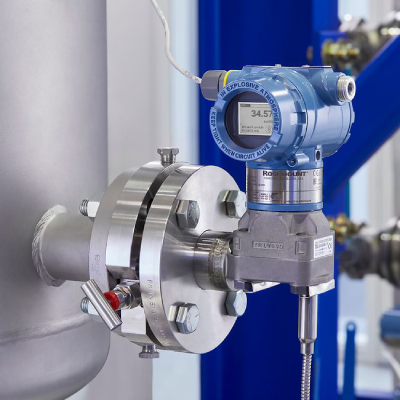

🔹ترانسمیتر سطح اختلاف فشاری (Differential Pressure Level Transmitter)
در این روش ارتفاع مایع از اختلاف فشار بین پایین و بالای مخزن محاسبه می شود. معمولاً برای سیالات خورنده از دیافراگم سیل (Remote Seal) با کپیلاری پرشده از روغن اینرت استفاده می شود تا سیال با سنسور تماس نداشته باشد.
مزایا:
- مناسب مخازن بسته و تحت فشار
- قابل استفاده در دماهای بالا
- عملکرد پایدار در راکتورها
- امکان انتخاب متریال مقاوم (Hastelloy، Tantalum)
معایب:
- وابسته به چگالی سیال
- نیاز به کالیبراسیون دقیق
- تغییر دما → خطای کپیلاری
مثال کاربرد: راکتور اسید داغ در صنایع شیمیایی/ انتخاب متریال: دیافراگم تانتالیوم / هستلوی + کپیلاری روکش استیل یا PTFE / قیمت نسبی: متوسط رو به بالا

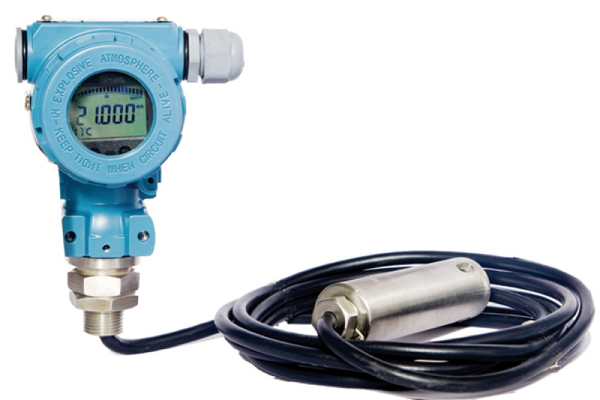

🔹ترانسمیتر سطح هیدرواستاتیک (Hydrostatic / Submersible Level Transmitter)
در این روش ارتفاع سطح مایع از اندازهگیری فشار ستون مایع در کف مخزن به دست می آید؛ چون فشار وارد بر سنسور متناسب با چگالی و ارتفاع سیال است P=ρgh. سنسور معمولاً به صورت غوطه ور یا از پایین مخزن نصب می شود و برای سیالات خورنده از دیافراگم سرامیکی یا روکش های مقاوم مانند PTFE استفاده میگردد. این روش ساده و اقتصادی است اما دقت آن به تغییرات دانسیته، دما و ترکیب شیمیایی سیال حساس است، بنابراین بیشتر در مخازن ذخیره یا چاهک ها با ترکیب نسبتاً ثابت به کار می رود.
مزایا:
- ساده و اقتصادی
- مناسب مخازن عمیق یا چاهکها
- نصب سریع
معایب:
- وابسته به چگالی
- تماس مستقیم با سیال
- نیاز به متریال مقاوم
مثال کاربرد: چاهک پساب اسیدی در واحد تصفیه / انتخاب متریال: دیافراگم سرامیکی یا PTFE / قیمت نسبی: پایین تا متوسط

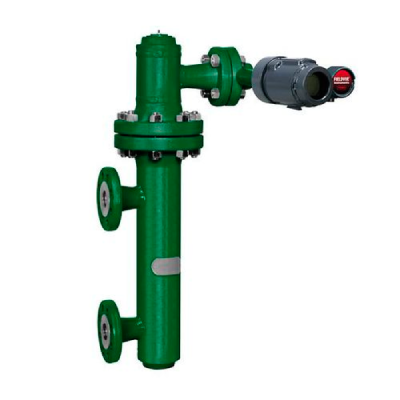

🔹لول ترانسمیتر دیسپلیسری (Displacer Level Transmitter )
این تجهیز بر پایه قانون ارشمیدس کار می کند؛ با بالا آمدن سطح، نیروی شناوری وارد بر یک جسم غوطهور (دیسپلیسر) تغییر کرده و این تغییر نیرو به گشتاور مکانیکی یا سیگنال الکتریکی تبدیل می شود.
دیسپلیسری ها معمولاً در محفظه های جانبی یا درام های فرآیندی نصب می شوند و در فشار و دمای بالا عملکرد پایداری دارند. با این حال به چگالی سیال وابسته اند و در صورت رسوب یا تغییر دانسیته دچار خطا می شوند، بنابراین برای سیالات نسبتاً پایدار و تمیز مناسب ترند.
مزایا:
- دقت خوب در سطح پایدار
- مناسب مخازن تحت فشار
- مستقل از کف و بخار
معایب:
- وابسته به چگالی
- قطعات مکانیکی متحرک
- حساس به رسوب
مثال کاربرد: درام های فرآیندی و برجهای شیمیایی/ انتخاب متریال: دیسپلیسر از هستلوی یا پوشش PTFE / قیمت نسبی: متوسط
🔹لول سوئیچ های مخصوص سیال خورنده (Level Switch)
لول سوئیچ ها برای تشخیص سطح نقطه ای طراحی شده اند و بیشتر در کاربردهای کنترلی یا ایمنی مورد استفاده قرار می گیرند. در محیط های خورنده، این تجهیزات باید از متریال هایی ساخته شوند که در برابر واکنش شیمیایی مقاوم باشند.
مزایا:
- ساختار ساده و هزینه پایین
- مناسب برای هشدار سرریز یا کمبود سطح
- نگهداری نسبتا آسان
معایب:
- عدم اندازه گیری پیوسته
- محدودیت در کاربردهای دقیق کنترلی
مثال کاربرد: سیستم هشدار سرریز در مخازن اسید/ انتخاب متریال: بدنه و اجزای تماس با سیال از جنس مقاوم به خوردگی/ قیمت نسبی: پایین
معیارهای انتخاب تجهیزات برای اندازه گیری سطح مایعات خورنده
| معیار | توضیح | توصیه عملی |
|---|---|---|
| نوع سیال | اسید، قلیا، حلال های شیمیایی | برای خورندگی شدید از رادار یا خازنی با روکش مقاوم استفاده شود |
| دما و فشار | محدوده عملیاتی مخزن | انتخاب تجهیز با رده دمایی/فشاری مناسب |
| دقت مورد نیاز | اندازه گیری نقطه ای یا پیوسته | رادار و خازنی برای دقت بالا، سوئیچ نقطه ای برای هشدار |
| سازگاری متریال | مقاومت در برابر خوردگی | PTFE، PFA یا فولاد ضدزنگ مقاوم به خوردگی |
| نوع خروجی ابزار دقیق | یکپارچگی با DCS / PLC | ۴‑۲۰ mA، HART یا RS485 برای کنترل دقیق |
🔹نکات کالیبراسیون در محیط خورنده
- کالیبراسیون باید در فواصل منظم انجام شود، به خصوص برای سنسورهای خازنی و تماسی.
- قبل از هر کالیبراسیون، اطمینان حاصل کنید که تجهیزات تمیز و بدون رسوب هستند.
- استفاده از استانداردهای مرجع (مثلا مخزن نمونه یا محلول مرجع) برای دقت بهتر ضروری است.
| تجهیز | نیاز به کالیبراسیون |
|---|---|
| Radar | تقریباً ندارد (Verification فقط) |
| DP Seal | زیاد (به دلیل درفت دمایی) |
| Capacitive | زیاد (تغییر εr) |
| Hydrostatic | متوسط (تغییر دانسیته) |
| Displacer | متوسط (سایش مکانیکی) |
🔹نکات ایمنی ابزار دقیق
- تجهیزات را دور از مسیر مستقیم نشت یا پاشش سیال نصب کنید.
- محافظت اضافی برای کابل ها و اتصالات در محیط های خورنده الزامی است.
- در صورت نیاز به تعمیر یا باز کردن تجهیزات، حتما از PPE مناسب و روش های ایمن استفاده شود.
جمع بندی
در این مقاله به اندازه گیری سطح مایعات خورنده، چالش های آن، روش های مختلف و نکات انتخاب تجهیزات پرداخته شد. توضیح دادیم که هر روش (راداری، التراسونیک، خازنی یا سوئیچ های نقطه ای) مزایا و محدودیت های خود را دارد و انتخاب مناسب بستگی مستقیم به نوع سیال، شرایط فرایندی و نیاز دقت اندازه گیری دارد. همچنین اهمیت انتخاب متریال مقاوم، رعایت نکات نصب و کالیبراسیون منظم در افزایش دقت و طول عمر تجهیزات بررسی شد.
برای دستیابی به تجهیزات ابزار دقیق مقاوم به خورندگی و انتخاب بهترین گزینه برای فرایندهای صنعتی، پیکاتک منبع قابل اعتماد و تخصصی شماست. شما می توانید انواع ترانسمیترهای راداری، التراسونیک و خازنی، لول سوئیچ ها و تجهیزات تماسی با پوشش مقاوم را با جزئیات کامل، مقایسه مشخصات فنی و پشتیبانی تخصصی مشاهده و خریداری کنید. انتخاب از پیکاتک به شما امکان می دهد تجهیزات مناسب، با کیفیت و طول عمر بالا را برای محیط های خورنده به سادگی تهیه کنید.
سوالات متداول
سنسور خازنی با روکش مقاوم به خوردگی مستقیما با سطح سیال در تماس است و به دلیل طراحی مقاوم، دقت و طول عمر بالاتری نسبت به سنسورهای ساده دارد.
استفاده از روکش های مقاوم (PTFE/PFA)، نصب صحیح و دور از پاشش مستقیم، کالیبراسیون منظم و تمیز نگه داشتن سنسورها طول عمر تجهیزات را افزایش می دهد.
برای محیط های با خورندگی شدید، بخار و کف بالا، راداری عملکرد بهتری دارد؛ اما در شرایط اقتصادی و خورندگی متوسط، التراسونیک نیز قابل قبول است.
